Розумний електричний щиток своїми руками – керування електрикою через смартфон (TOMZN + Tuya)

Як зробити так, щоб під час відключення світла частина приладів автоматично вимикалася, а важливі залишалися працювати? Це питання стає надзвичайно актуальним, коли ви використовуєте інвертор або зарядну станцію і прагнете максимально ефективно витрачати запас енергії. У цьому матеріалі ми розглянемо реальний приклад автоматизації домашньої електромережі за допомогою пристроїв від компанії TOMZN та екосистеми Tuya Smart.

Що таке автоматизація електромережі та навіщо вона потрібна

Сьогодні ми розглянемо приклад прикладного рішення для автоматизації на базі спеціально зібраного щитка. Така система дозволяє гнучко керувати енергоприладами у вашому домі, налаштовуючи їхню роботу залежно від джерела живлення.

Уявімо типову ситуацію: у вас встановлено інвертор потужністю 5 кВт. Коли зникає міська мережа і система переходить на живлення від акумуляторів, важливо миттєво відключити пристрої, які споживають зайву електроенергію, наприклад, бойлер або тепла підлога. Використовуючи розумні автомати, можна автоматизувати такі сценарії, що дозволить значно заощадити заряд інвертора та уникнути перевантаження системи.

1.

   Автоматичний вимикач 2-полюсний TOMZN TOB7Z-63 1000V 25A DC PV

   Ціна з ПДВ

   324,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

   Реле контролю напруги та струму в розетку TOMZN TOSVA-16 EU 16A

   Ціна з ПДВ

   776,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

   Автоматичний перемикач (АВР) під DIN-рейку TOMZN TOQ7/2P 100A 2 полюси

   Ціна з ПДВ

   1 600,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

   Автоматичний перемикач (АВР) під DIN-рейку TOMZN TOQ7/4P 125A 4 полюси

   1

   Ціна з ПДВ

   2 100,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

   Розумний автоматичний вимикач з Wi-Fi (Tuya) TOMZN TOB9S-VAP 63A з моніторингом енергоспоживання та захисним реле напруги

   Ціна з ПДВ

   765,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

   Розумний автоматичний вимикач з Wi-Fi (Tuya) TOMZN TOB9S-63M 63A з моніторингом енергоспоживання

   Ціна з ПДВ

   703,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
7.

   Розумний автоматичний вимикач з Wi-Fi (Tuya) TOMZN TOB9S-63 63A

   Ціна з ПДВ

   621,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
8.

   Обмежувач напруги TOMZN TOV1-20/2P 275V AC 10-20kA під DIN-рейку 2 полюси

   Ціна з ПДВ

   419,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

   Розумний автоматичний вимикач з Wi-Fi (Tuya) TOMZN TOVA-63T 63A colorful display з моніторингом енергоспоживання, захисним реле напруги та захистом від витоку струму

   Ціна з ПДВ

   991,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
10.

    Реле напруги та струму на DIN-рейку TOMZN TOVPD1-63VAE colorful 63A, моніторинг енергоспоживання

    Ціна з ПДВ

    721,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
11.

    Розумна розетка з реле контролю напруги, струму, потужності з Wi-Fi (Tuya) TOMZN TOVPD1-SKW Universal+EU 16A, моніторинг енергоспоживання

    Ціна з ПДВ

    1 707,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
12.

    Перемикач введення резерву ручний трипозиційний під DIN-рейку TOMZN TO219G 80A I-0-II 2 полюси

    Ціна з ПДВ

    379,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
13.

    Розумна розетка з реле контролю напруги та струму з Wi-Fi (Tuya) TOMZN TOSVA-16LW EU 16A, моніторинг енергоспоживання, захист від витоку струму

    Ціна з ПДВ

    1 603,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
14.

    Перемикач введення резерву ручний трипозиційний під DIN-рейку TOMZN TO419G 80A I-0-II 4 полюси

    Ціна з ПДВ

    702,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
15.

    Обмежувач напруги TOMZN TOV1-20/4P 275V AC 10-20kA під DIN-рейку 4 полюси

    Ціна з ПДВ

    794,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
16.

    Розумний автоматичний вимикач з Wi-Fi (eWeLink) TOMZN TOB8E-63 63A

    Ціна з ПДВ

    776,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
17.

    Автоматичний перемикач (АВР) під DIN-рейку з Wi-Fi TOMZN TOQ7e-100/3P 100A 3 полюси

    Ціна з ПДВ

    3 700,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
18.

    Автоматичний перемикач (АВР) під DIN-рейку з Wi-Fi TOMZN TOQ7e-100/2P 100A 2 полюси

    Ціна з ПДВ

    3 400,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
19.

    Автоматичний перемикач (АВР) під DIN-рейку з Wi-Fi TOMZN TOQ7e-125/4P 125A 4 полюси

    Ціна з ПДВ

    3 900,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
20.

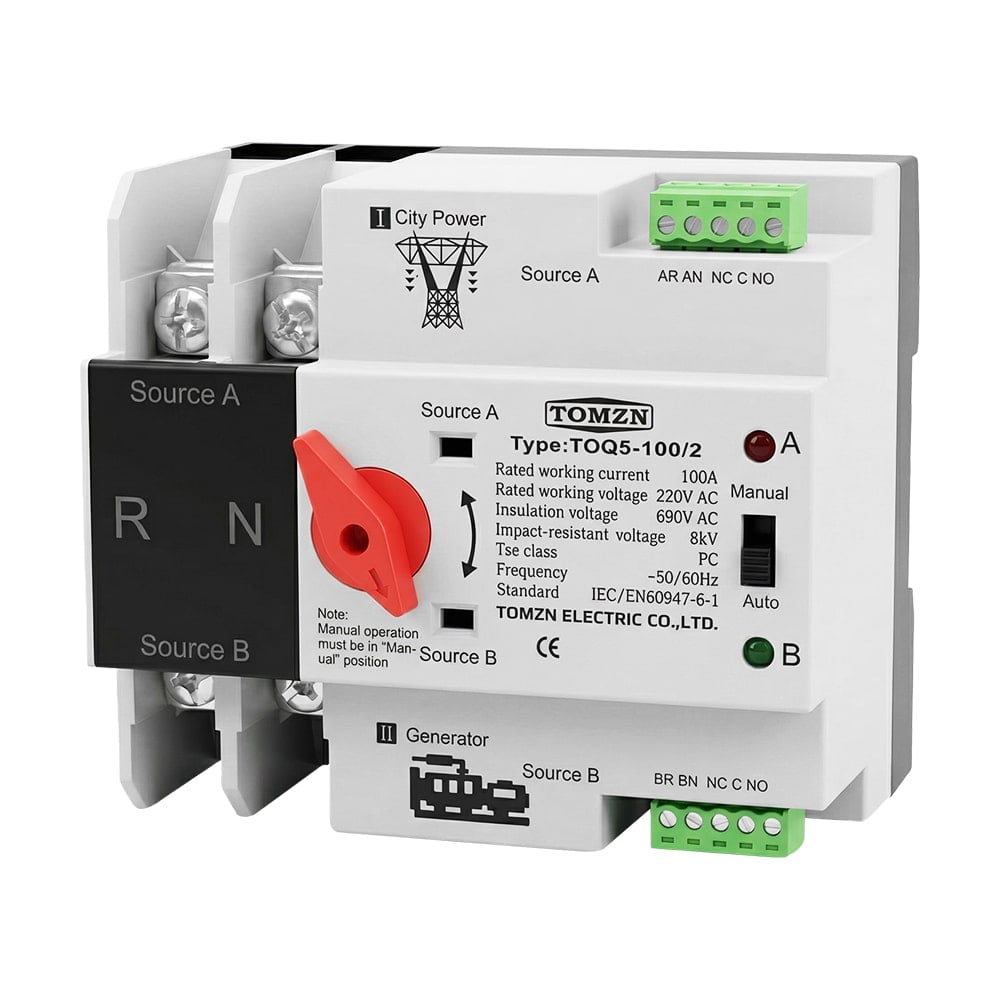

    Автоматичний перемикач (АВР) під DIN-рейку TOMZN TOQ5/2P 100A 2 полюси

    Ціна з ПДВ

    1 500,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння

Схема щитка: АВР, реле та автомати

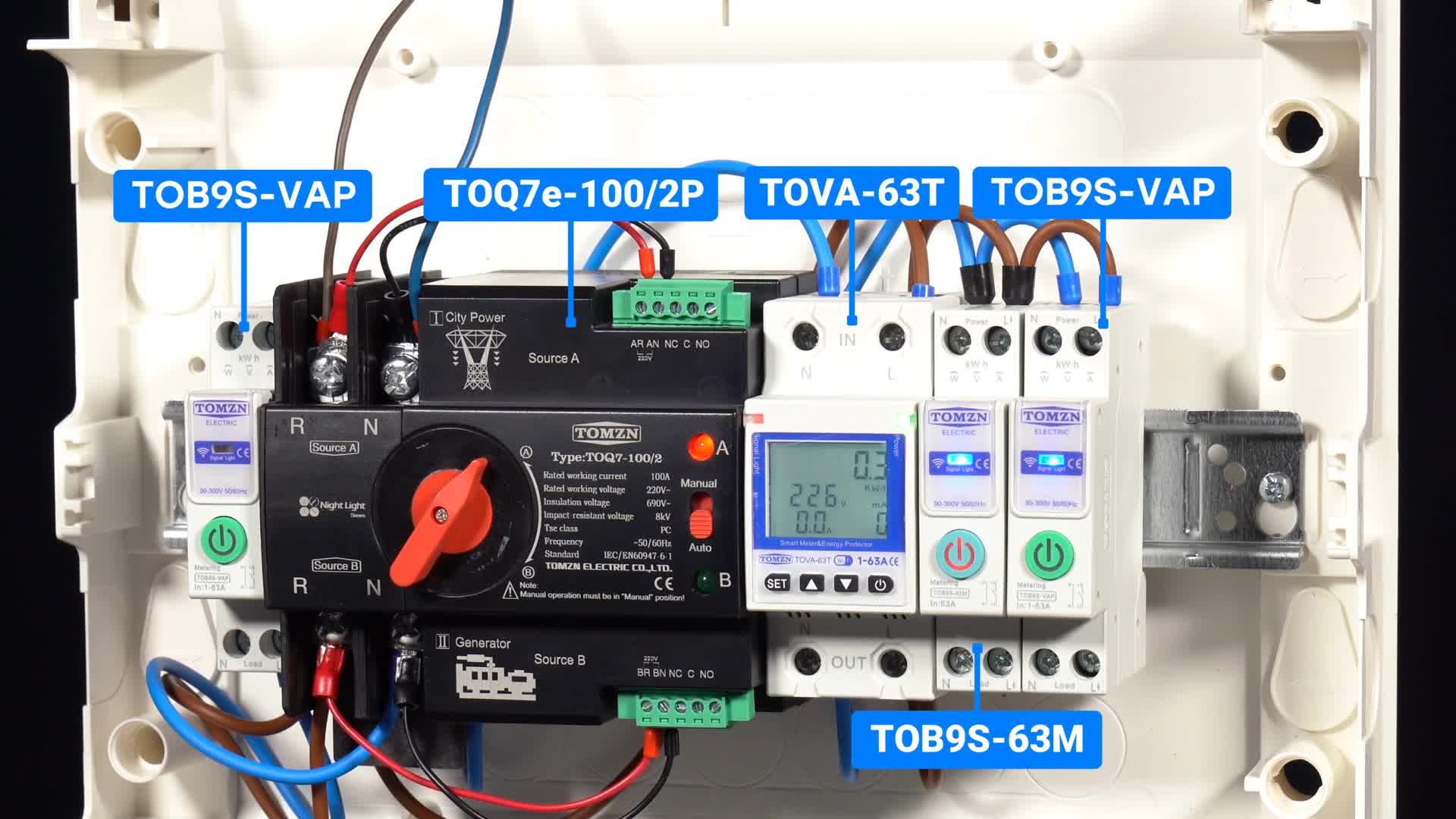

Для демонстрації можливостей ми зібрали тестовий стенд, який складається з таких компонентів:

• ввідний автомат для резервного живлення;

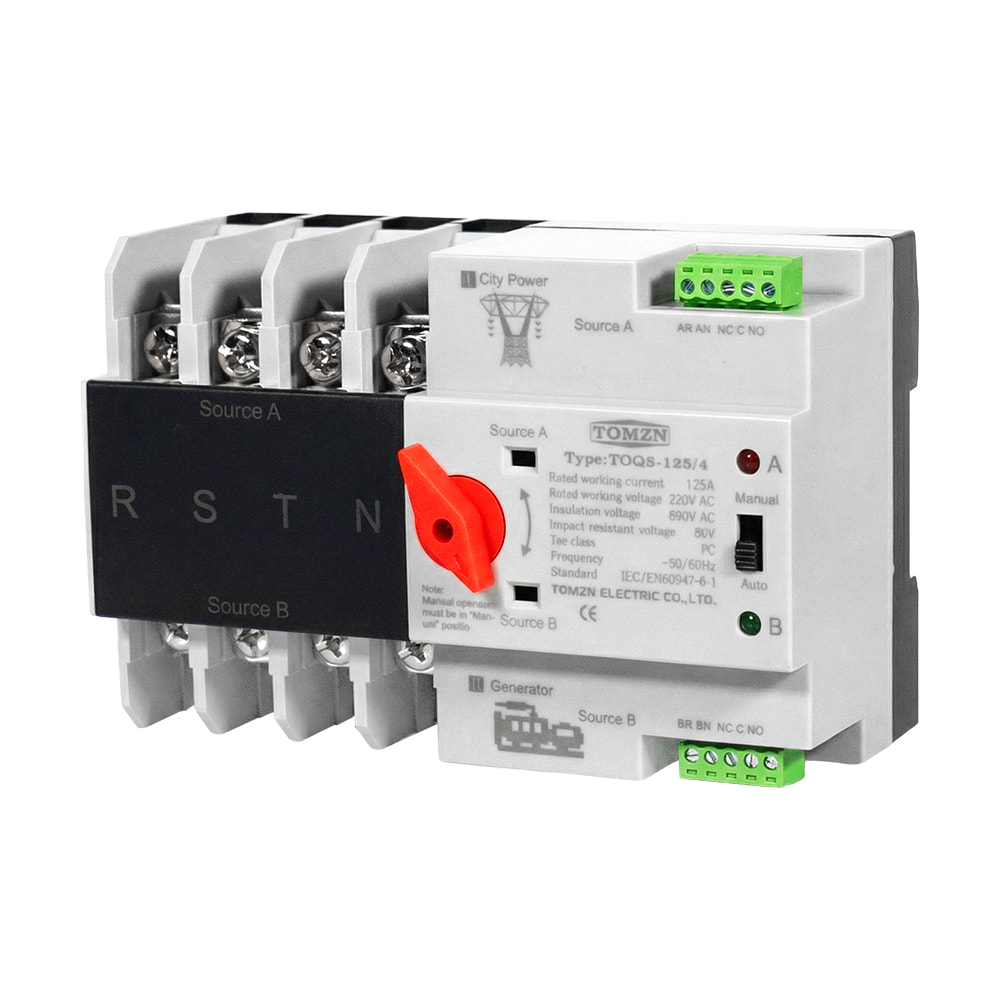

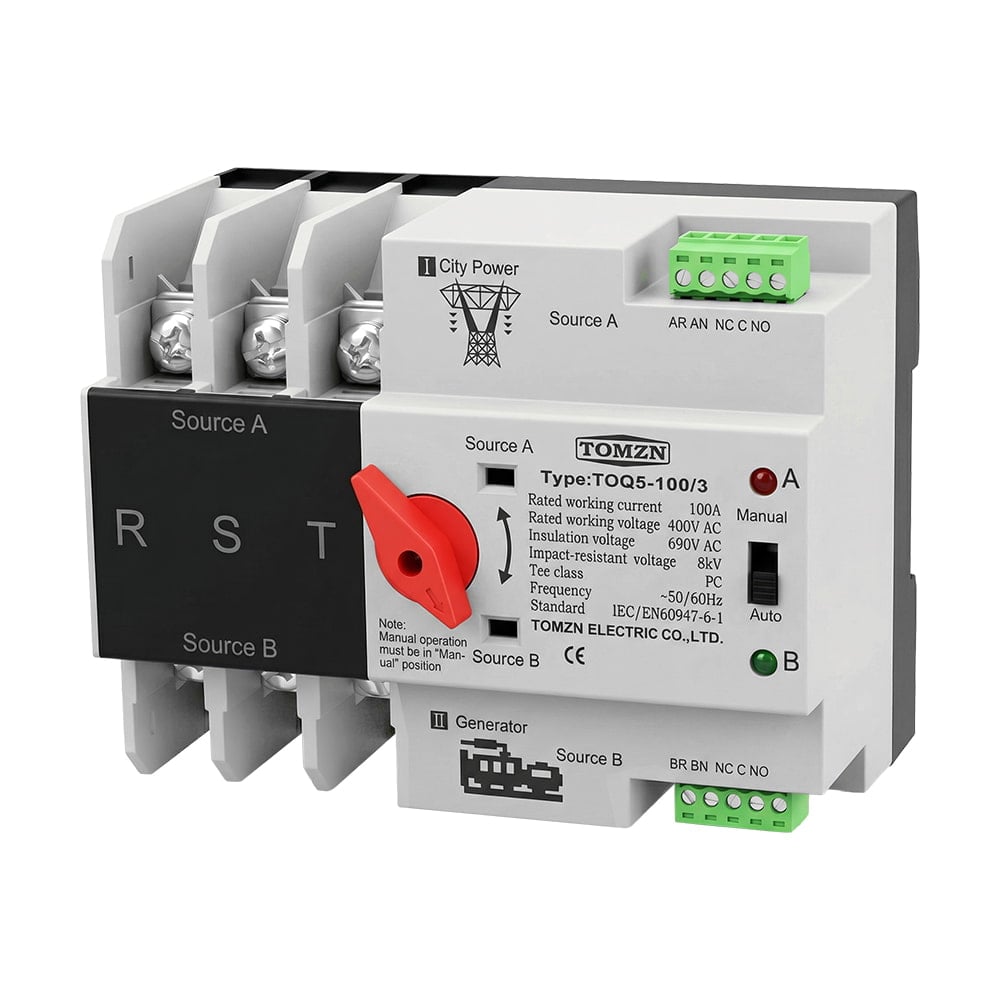

• АВР (автомат введення резерву), який перемикається між міською мережею та резервним живленням;
• реле напруги, необхідне для того, щоб ваші прилади не постраждали у разі перепадів напруги;
• два розумні автомати, які ведуть на два виводи: звичайну розетку та потрійну розетку для підключення приладів.

Така конфігурація дозволяє не лише захистити техніку від нестабільної напруги, а й створити базу для інтелектуального керування кожною окремою лінією живлення у вашій оселі.

Для імітації роботи ми підключили перший вихід АВР до міської мережі, а як резервне живлення використали зарядну станцію. При вимкненні сигналу міста система автоматично перемикається на резерв, і завдяки налаштованим сценаріям лампочка-індикатор гасне, демонструючи відключення непотрібного навантаження.

Застосунок Tuya Smart: як додати пристрої

Керування всією системою здійснюється через мобільний застосунок Tuya Smart. Процес налаштування складається з кількох простих кроків:

1. Реєстрація. Процедура є стандартною та швидкою, як і в більшості сучасних застосунків.
2. Додавання пристроїв. У головному меню натискаємо «плюсик» (+) та обираємо пункт «Додати пристрій».
3. Пошук обладнання. Якщо пристрій не з'являється у списку автоматично, потрібно затиснути та потримати кнопку увімкнення на самому автоматі протягом 10 секунд.
4. Синхронізація. По черзі додаємо всі доступні пристрої до вашого профілю.

Завдяки цим діям ви отримуєте повний доступ до керування електрощитком у своєму смартфоні, де кожен автомат можна перейменувати та налаштувати індивідуально.

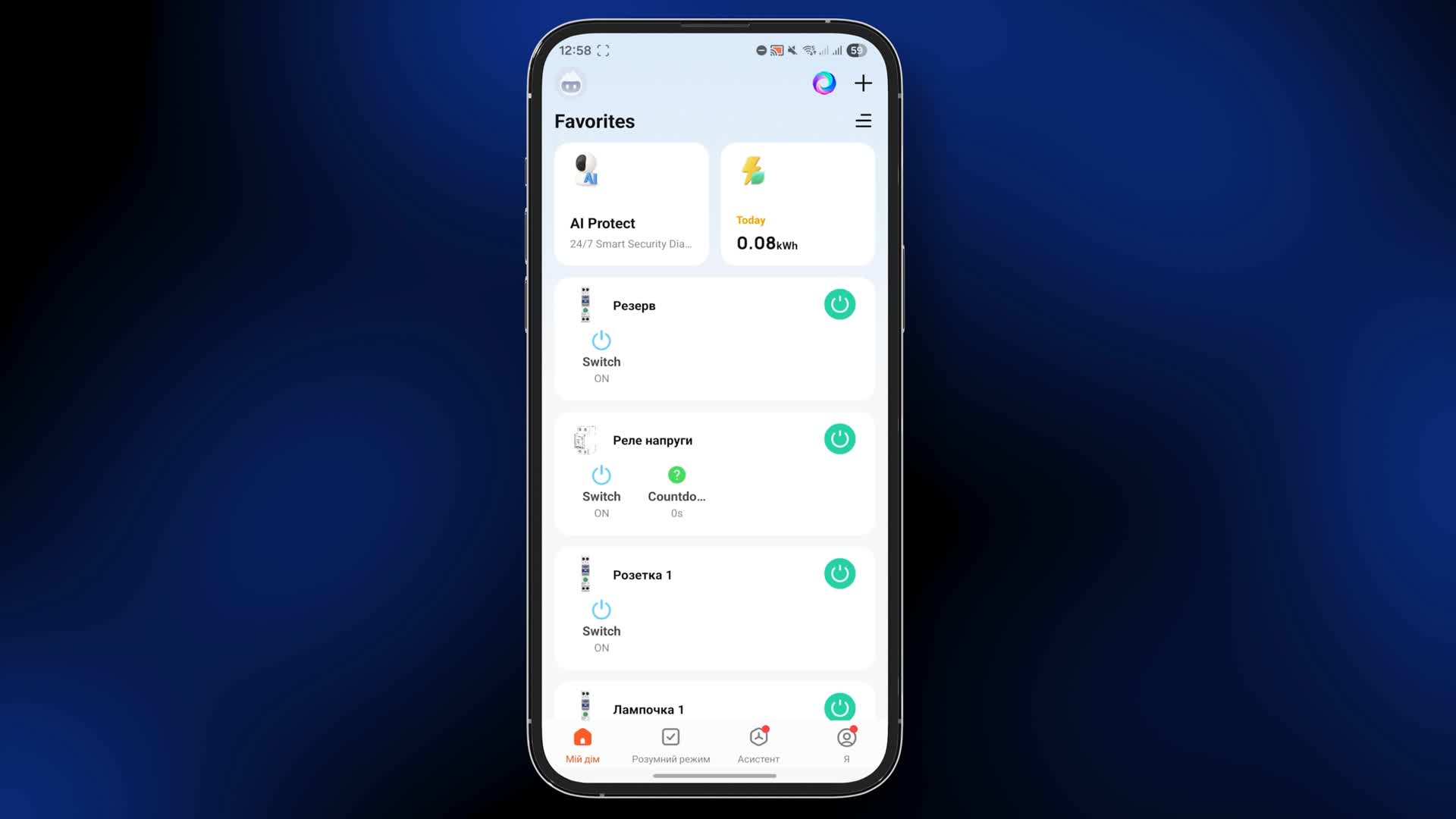

У нашому застосунку зараз відображаються чотири пристрої: вхід резерву (зарядна станція), реле напруги для моніторингу параметрів мережі та два автомати, що відповідають за тестову лампу та розетки. Це дозволяє в режимі реального часу бачити стан кожного вузла системи та керувати ними дистанційно.

Налаштування сценаріїв автоматизації

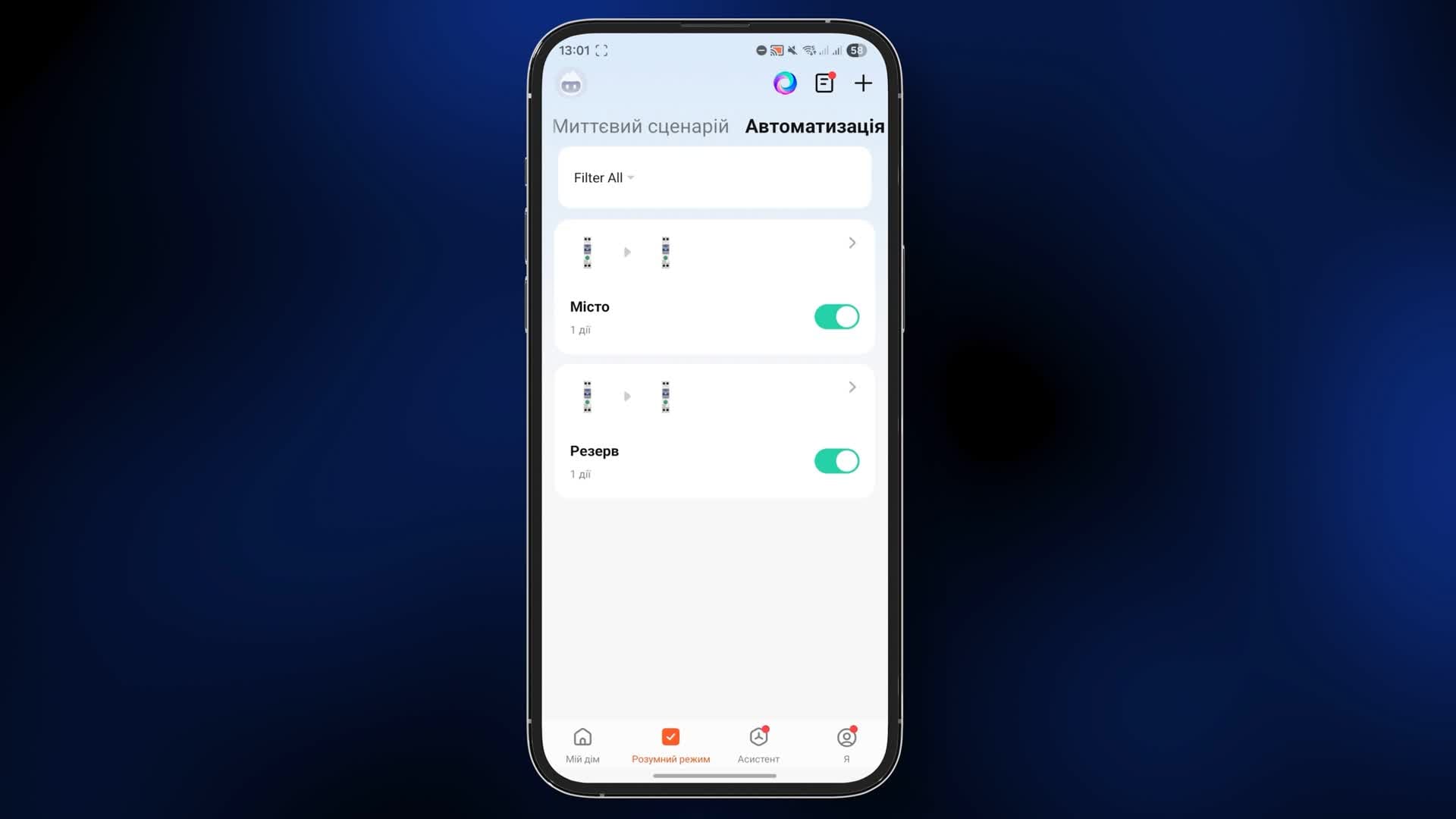

Найцікавіша частина – це налаштування логіки роботи у вкладці «Розумний режим». Ми розглянемо два основні сценарії:

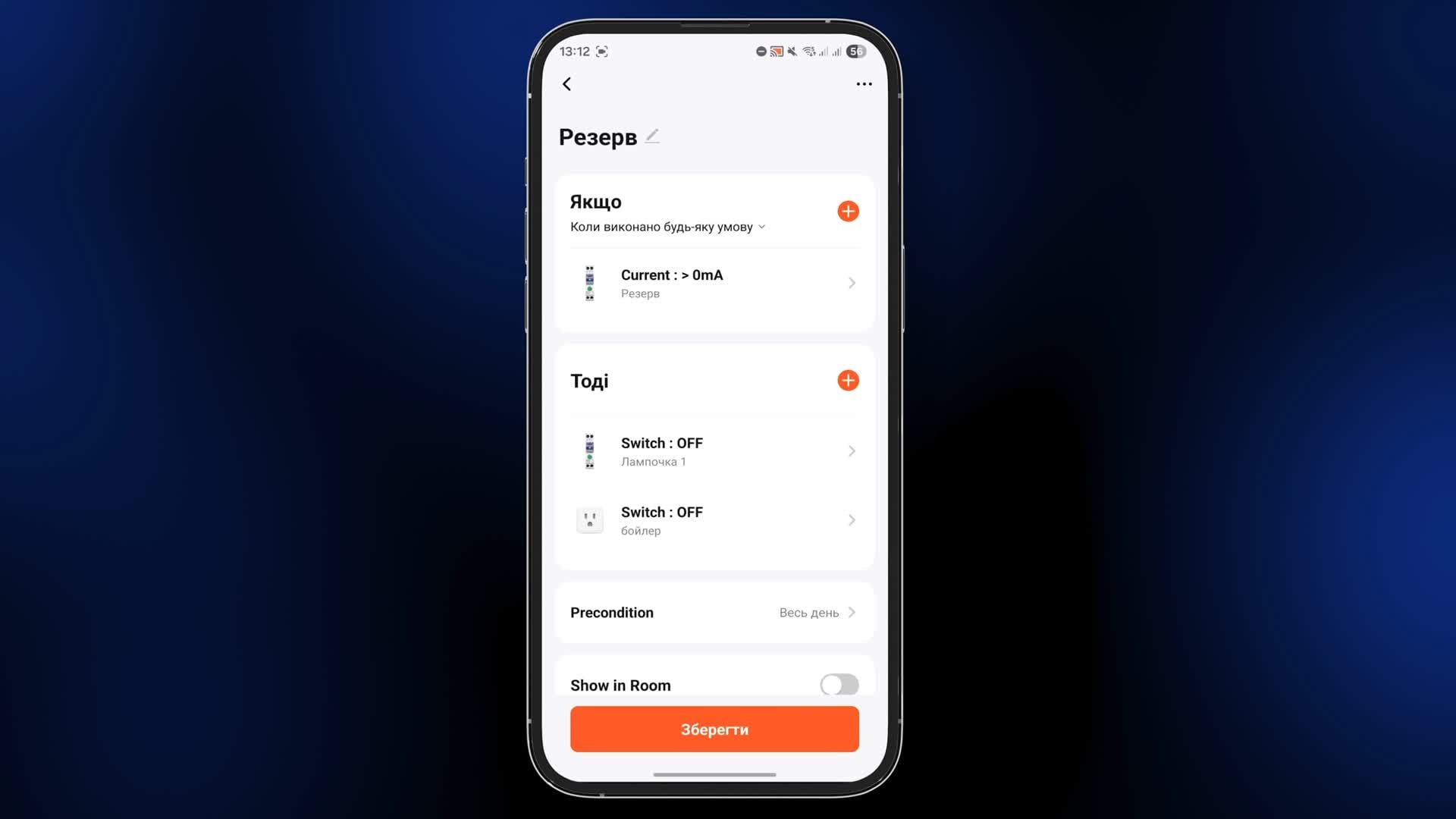

1. Сценарій «Робота від резерву». Якщо споживання струму на резервному автоматі стає більше ніж 0 мА, це означає перехід на акумулятори, і система автоматично вимикає автомат, що відповідає за необов'язкове навантаження (тестову лампу).
2. Сценарій «Робота від міста». Якщо споживання на резервному автоматі дорівнює нулю, цей автомат автоматично вмикається назад.

Ці прості алгоритми дозволяють системі самостійно приймати рішення про вимкнення потужних приладів, звільняючи вас від необхідності робити це вручну при кожному вимкненні світла.

Сценарій за споживанням (Вт): покрокова інструкція

Окрім базового перемикання, ви можете налаштувати вимкнення приладів при досягненні певного порогу потужності. Наприклад, ви хочете, щоб бойлер працював від резерву, доки загальне навантаження не перевищить ліміт. Ось як це налаштувати:

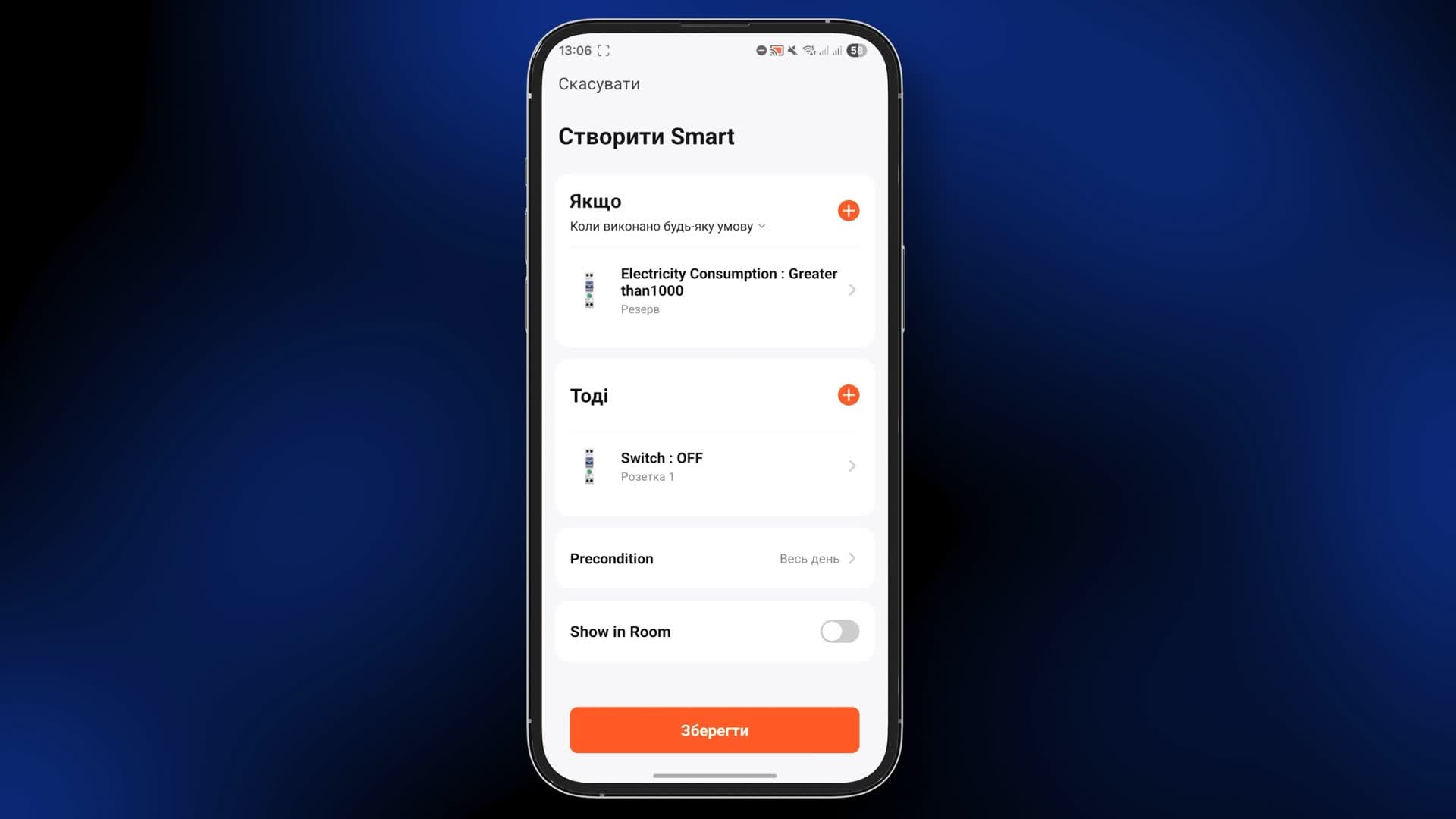

1. Натискаємо кнопку «Створити сценарій».
2. Обираємо під час зміни статусу пристрою Single Device.
3. Обираємо наш «Резерв».
4. Обираємо параметр Electric consumption (споживання електрики).
5. Виставляємо умову Greater than (більше ніж) та вписуємо значення, наприклад, 1000 Вт.
6. Натискаємо Confirm для підтвердження.
7. Виставляємо дію: обираємо розетку, що відповідає за бойлер.
8. Обираємо пункт Switch і ставимо значення OFF.
9. Зберігаємо сценарій під назвою «Споживання».

Такий підхід дає можливість гнучко керувати пріоритетами: бойлер продовжуватиме працювати від інвертора, поки загальне споживання не сягне критичної позначки, після чого система його вимкне для захисту джерела живлення.

Альтернатива без переробки щитка

Для тих, хто не хоче або не може повністю переробляти електричний щиток, існує простіший варіант автоматизації:

• встановити один розумний автомат на лінію резервного живлення від вашого інвертора;

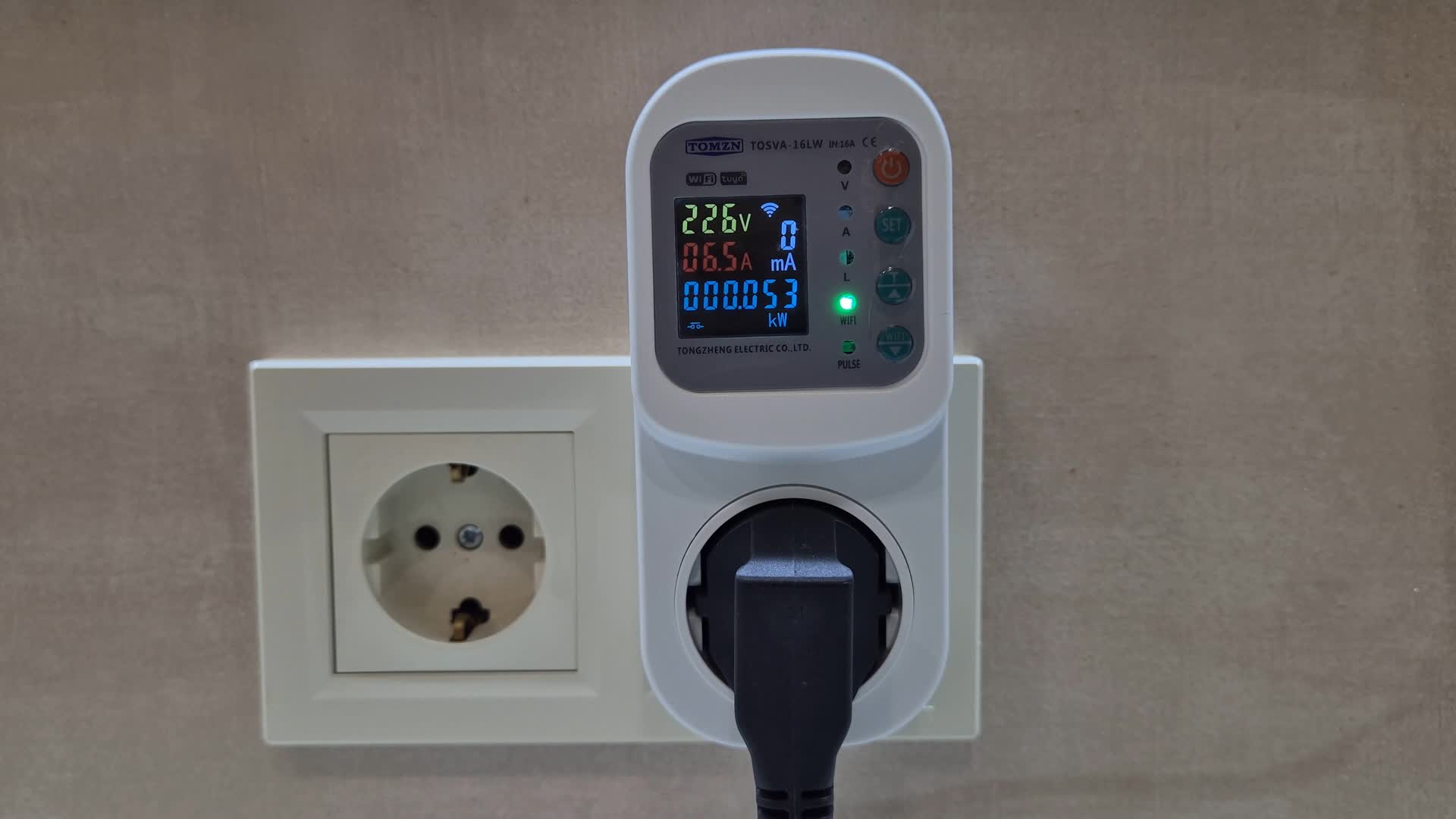

• використати на кінцевих пристроях (наприклад, бойлері) розумне мережеве реле напруги у вигляді розетки.

Цей девайс просто вставляється в будь-яку розетку і підключається до застосунку Tuya. Він поєднує в собі функції реле напруги та автомата, дозволяючи інтегрувати пристрій у загальні сценарії відключення без втручання в електропроводку.

Щоб додати такий пристрій, ми також натискаємо «плюсик», знаходимо девайс і перейменовуємо його на «Бойлер». Після цього в налаштуваннях сценарію «Резерв» ми додаємо цей пристрій з командою Switch: OFF, що дозволяє автоматизувати обладнання максимально швидким та чистим способом.

Технічна схема підключення щитка

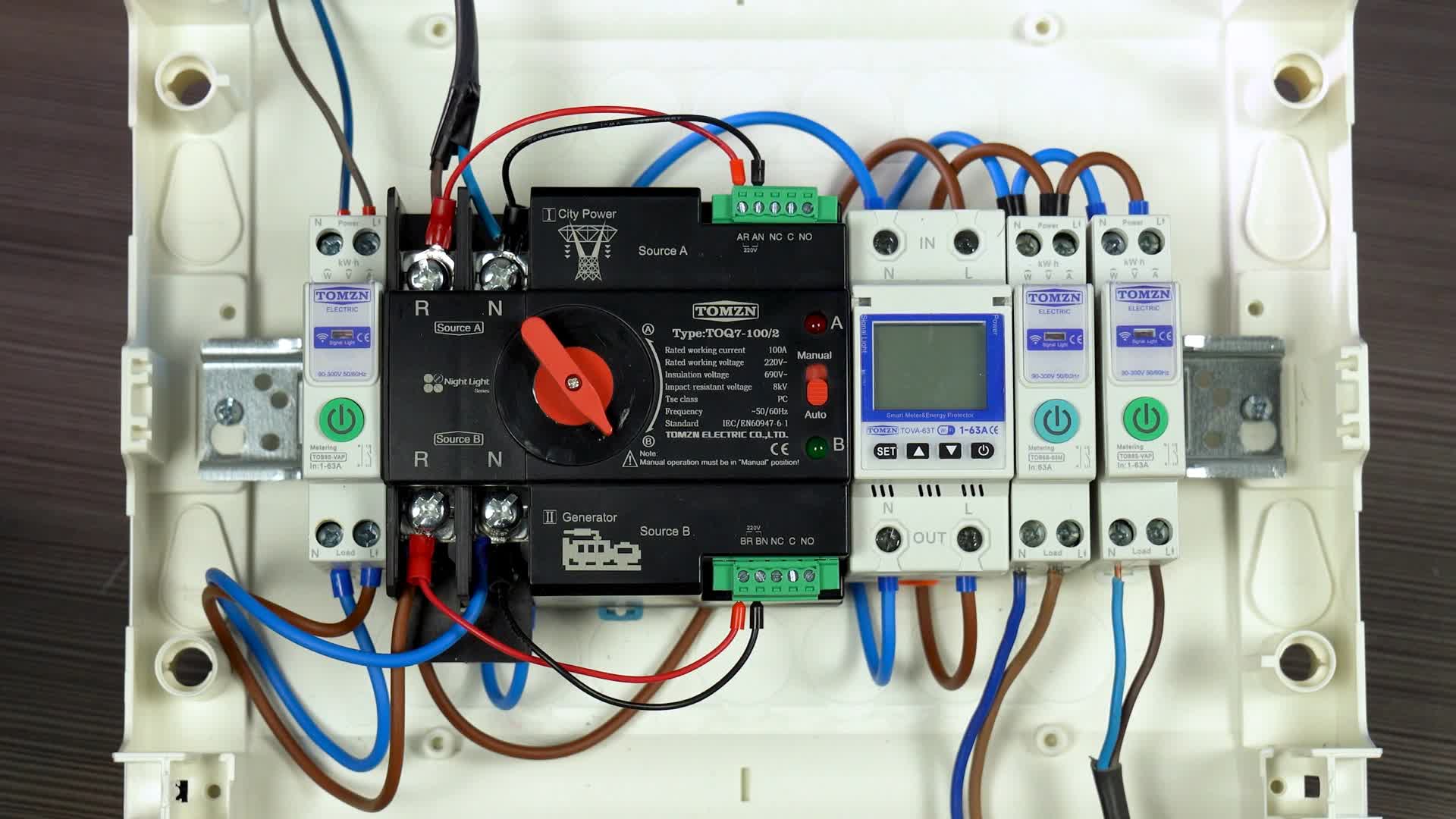

Для успішної реалізації проєкту важливо дотримуватися правильного порядку підключення кабелів:

1. Резервне живлення. Кабель від зарядної станції підключається до автомата, вихід з якого йде на вхід Б в АВР.
2. Міська мережа. Підключається до джерела А в АВР.
3. Керування АВР. Обов'язково підключаються додаткові контакти, за допомогою яких АВР розуміє наявність напруги на обох лініях для перемикання.
4. Захист. Загальний вихід з АВР заводиться на реле напруги.
5. Розподіл. З реле напруги кабелі йдуть до робочих автоматів, від яких живляться ваші розетки або прилади.

Зверніть увагу на важливий нюанс: якщо ви підключаєте декілька кабелів в одне гніздо, їх варто обтиснути разом для забезпечення стабільного контакту та надійного затискання. Також варто підкреслити, що в усіх автоматах фірми TOMZN одночасно розмикається і фаза, і нуль, що значно безпечніше за стандартні автомати, де розмикається лише фаза.

Розглянута система автоматизації на базі пристроїв TOMZN є універсальним рішенням, яке дозволяє розумно розподіляти енергію та захищати домашню мережу від перевантажень. Це забезпечує максимальний комфорт та автономність вашої оселі навіть у складних умовах енергопостачання.
