Для роботи відеокамер та систем контролю доступу потрібні спеціальні мережеві пристрої з підтримкою PoE. До них належать інжектори, сплітери, розширювачі та подовжувачі мережевого сигналу. Вони забезпечують подачу живлення та передачу даних там, де немає технічної можливості встановити розетки 220 В.
Технологія PoE: принципи роботи та переваги для систем безпеки
PoE (Power over Ethernet, живлення через мережевий кабель) — це технологія, за якої струм та інформація йдуть одним кабелем вита пара. Фізична комутація та керування всіма точками відбуваються в одному центрі.
Головні переваги використання технології на об'єкті:
- мінус один кабель, оскільки струм та дані йдуть разом через одну виту пару;
- камери та контролери можна ставити там, де немає електрики;
- простіший монтаж — не треба руйнувати стіни та тягнути силові дроти;
- вся система живиться з одного джерела, куди зручно підключити безперебійник для резервної енергії.
Це економить час на монтаж і матеріали. А завдяки тому, що все живлення зосереджене в одному місці, легше перевірити роботу всієї системи.
Основні види PoE пристроїв та їх призначення в системах безпеки
Побудова локальної мережі вимагає використання різних технічних компонентів. Кожен окремий пристрій підбирається під конкретне завдання на місці монтажу:

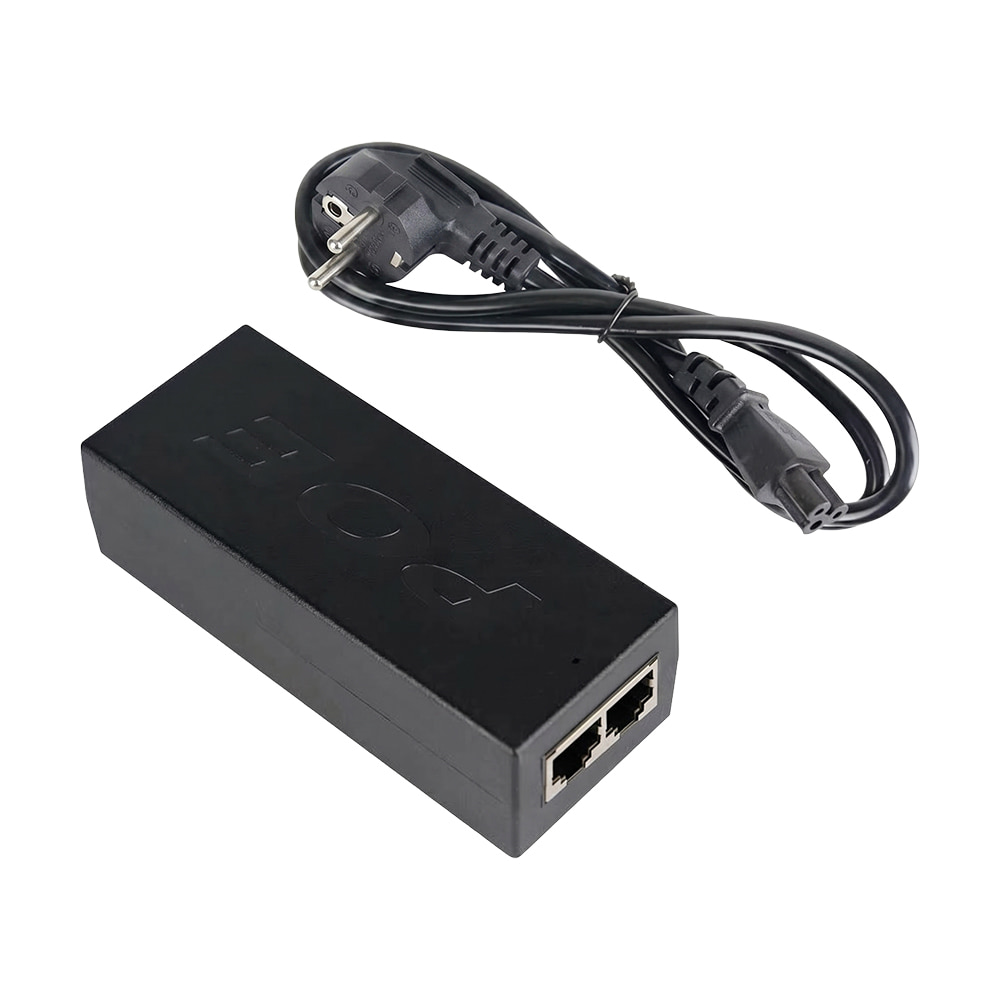

- Інжектор. Забезпечує живлення однієї PoE-камери чи панелі виклику, якщо комутатор чи роутер не підтримує цю технологію.
- Сплітер. Розділяє мережевий кабель на два потоки: інтернет та живлення 12 В для підключення камер без PoE.

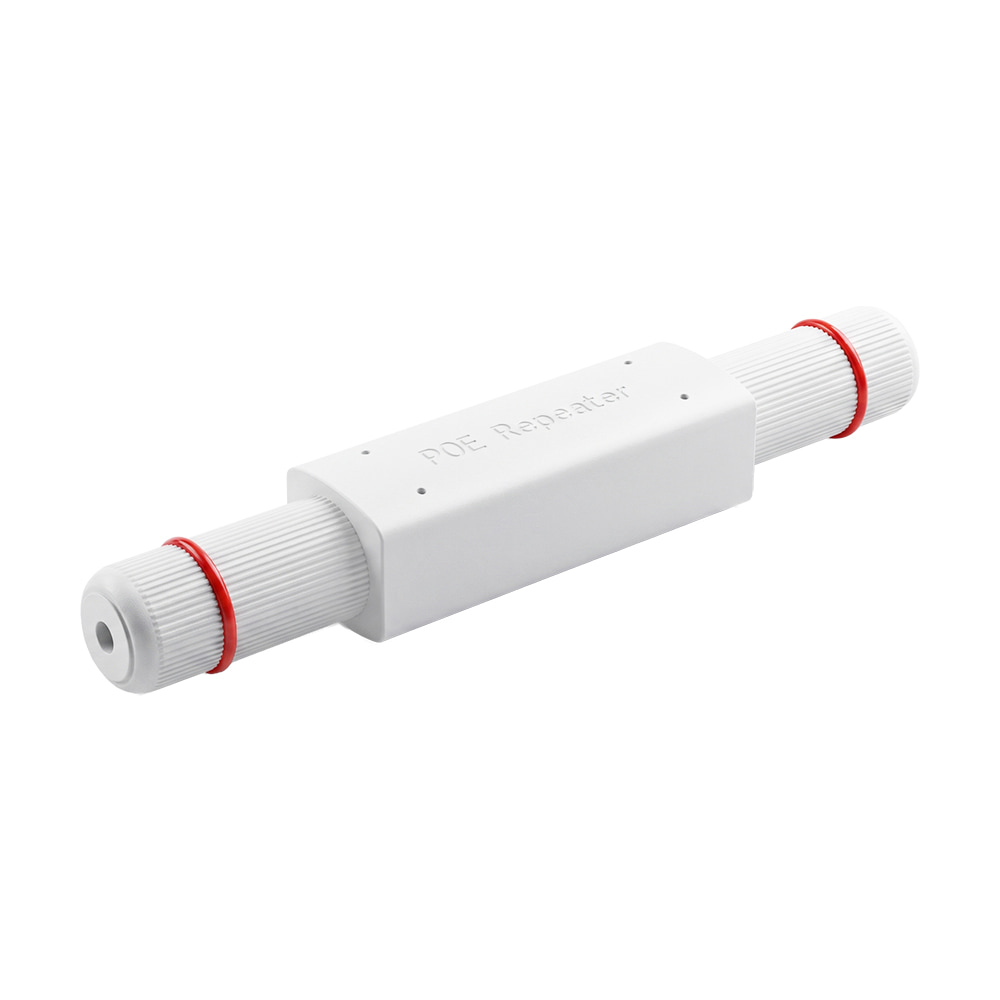

- Подовжувач (екстендер). Підключається в лінію на відстані до 100 метрів для подовження кабельного маршруту. Забезпечує стабільну передачу даних та живлення для віддалених відеокамер.

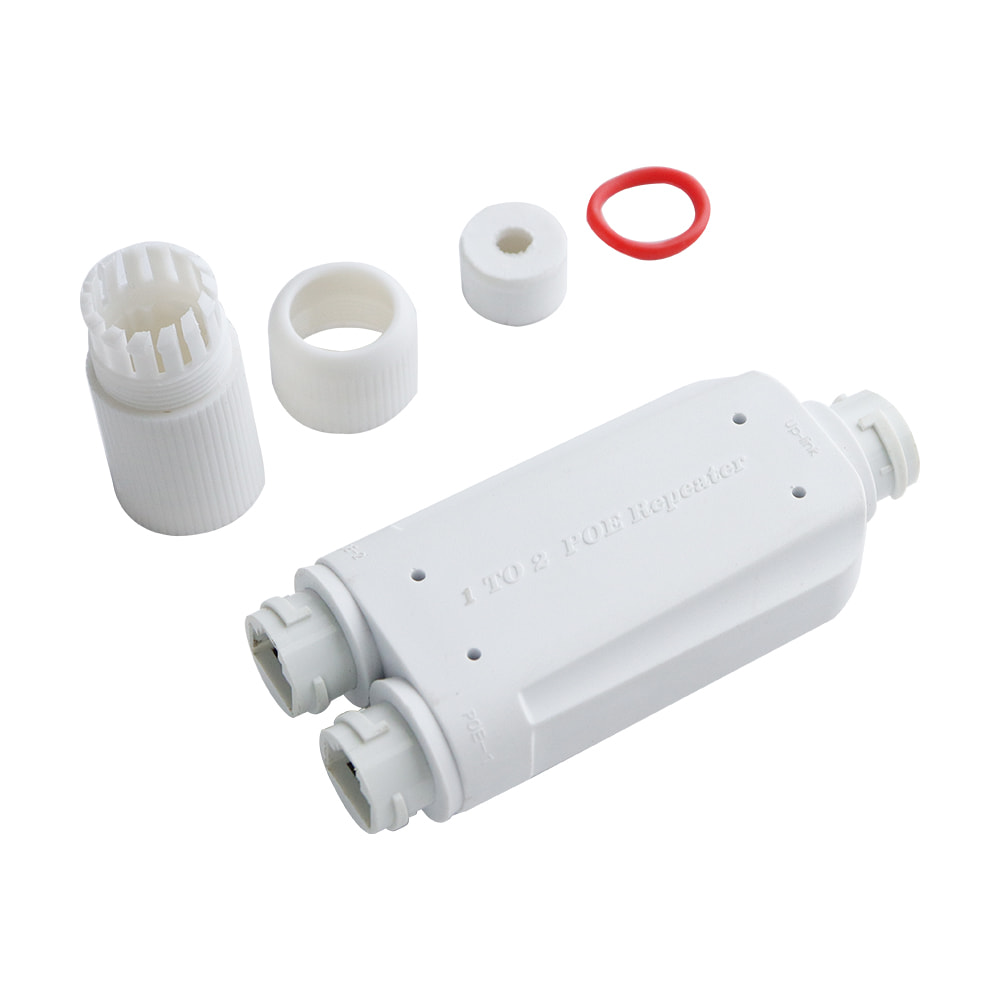

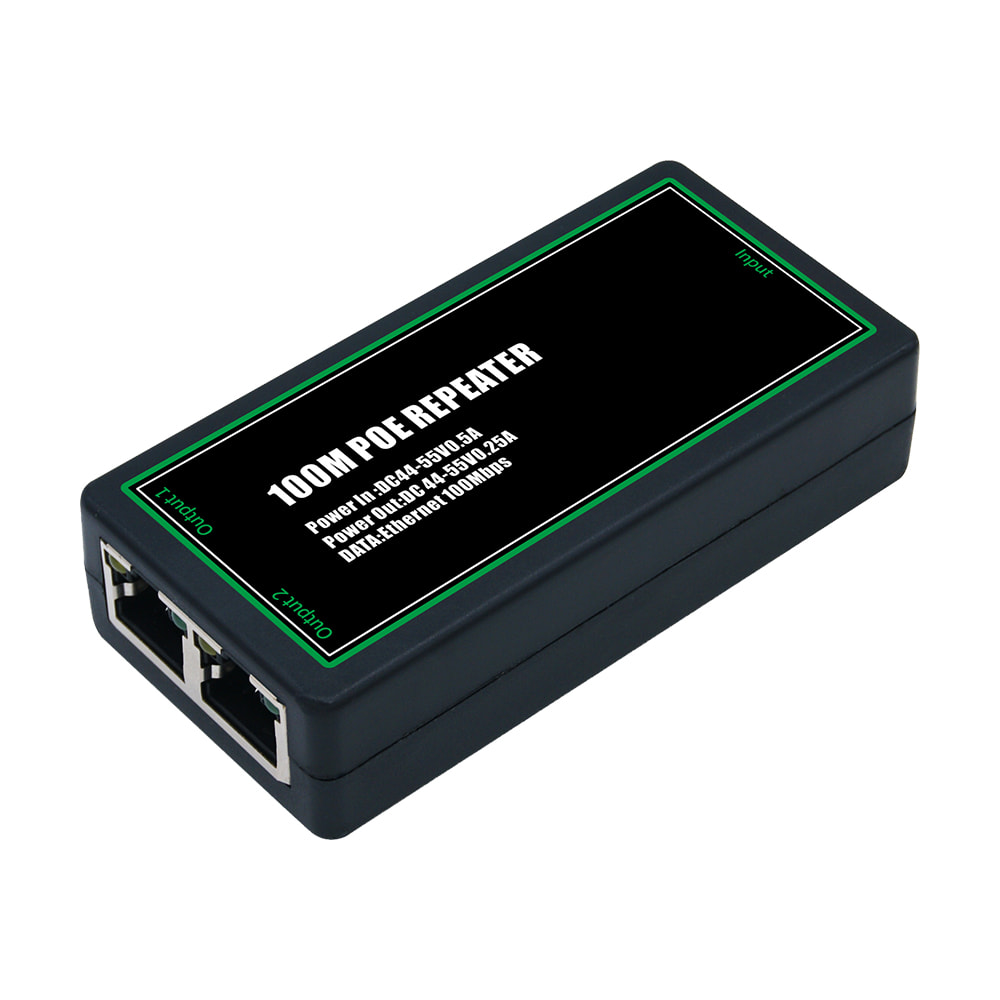

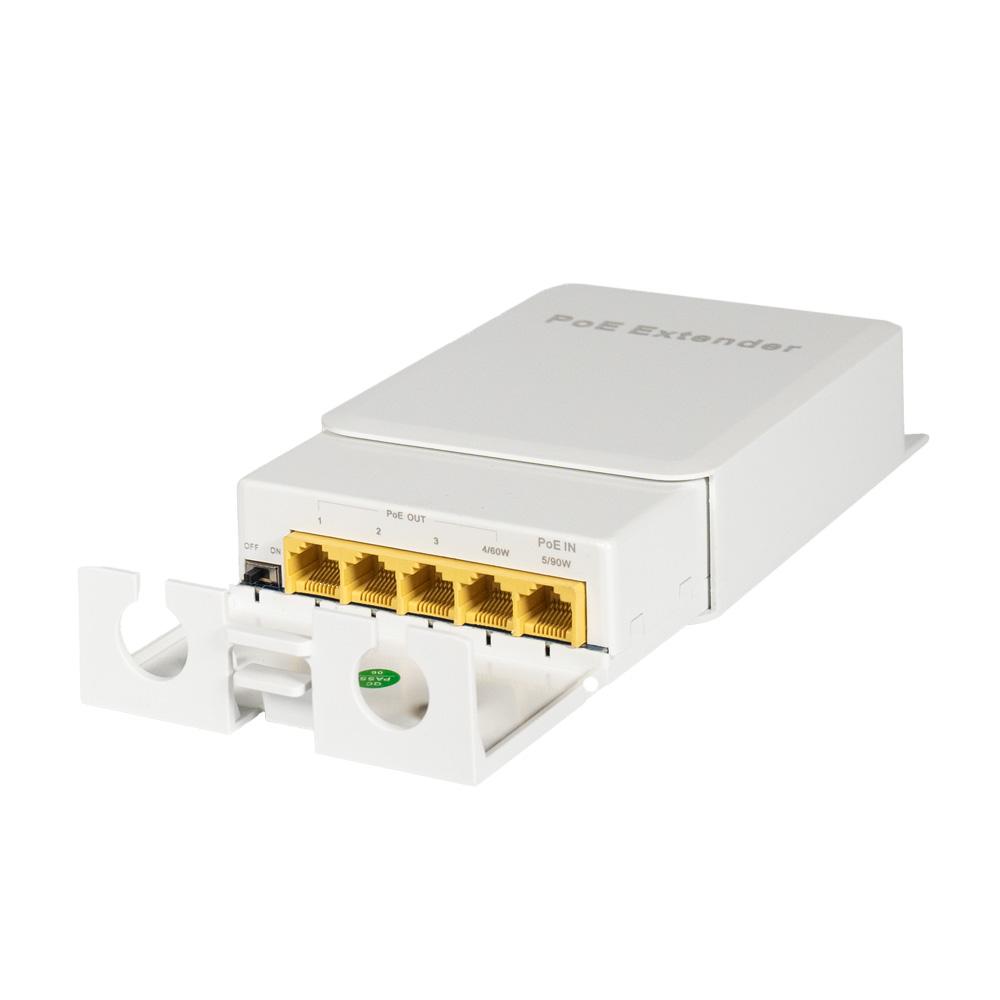

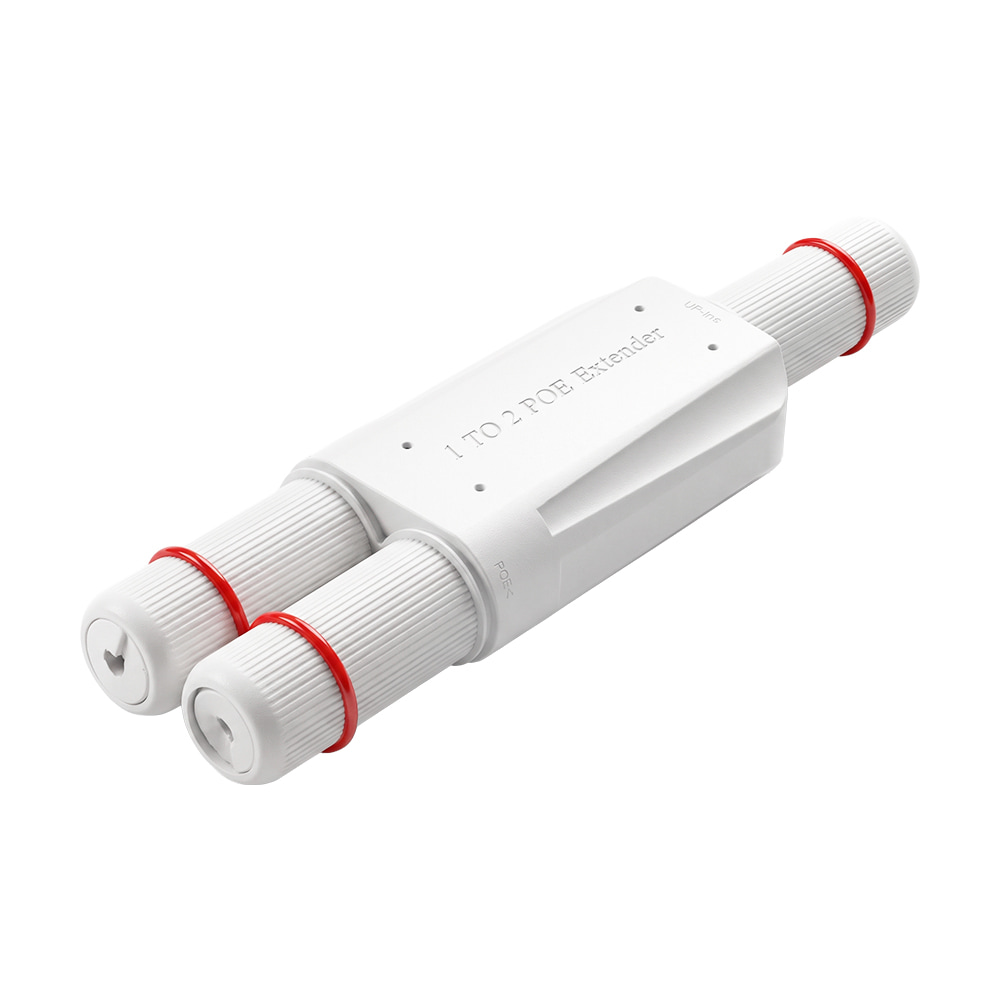

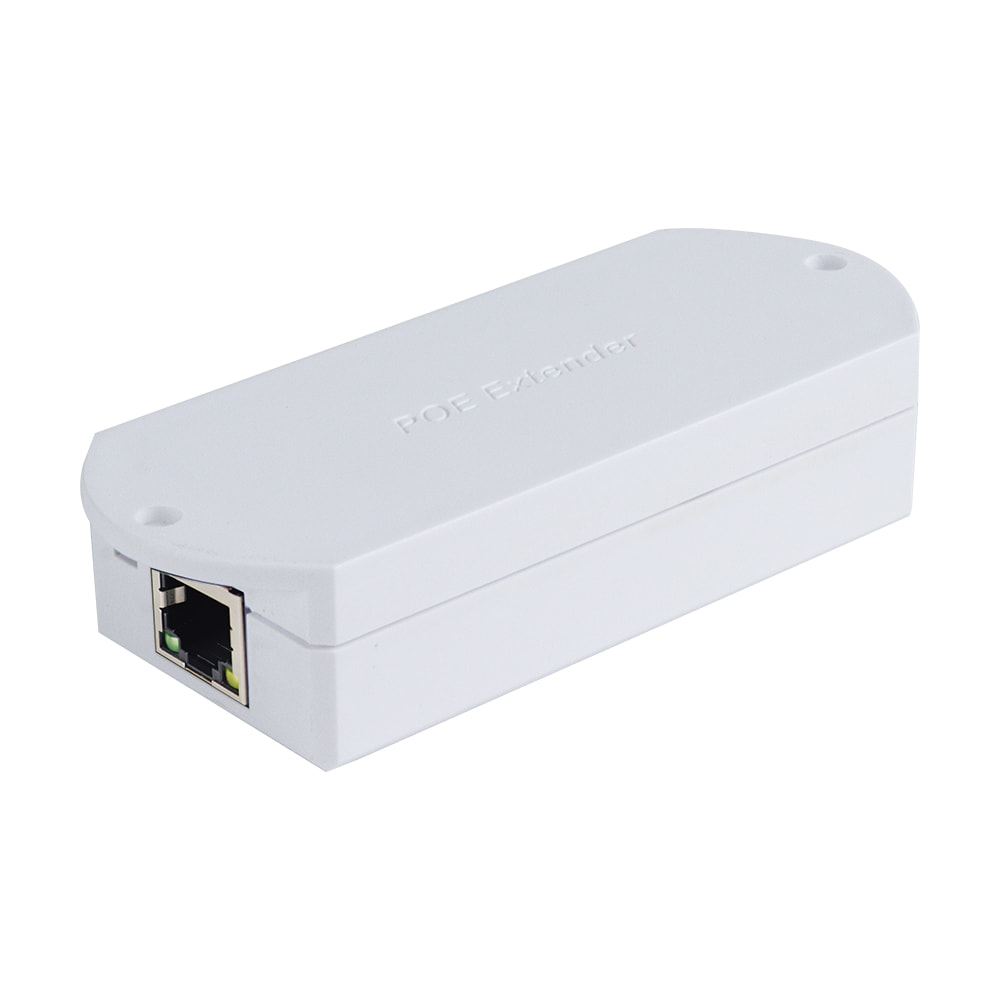

- Розширювач. Підключається до одного кабелю PoE на кінці лінії та розгалужує сигнал на 2–4 окремі камери чи контролери.
Ці елементи допомагають увімкнути віддалену камеру без втрати швидкості. Вони повністю позбавляють від необхідності ставити окремі блоки живлення біля кожної точки, що значно спрощує розведення дротів на об'єкті. Якщо на об'єкті потрібно побудувати складну мережу або підключити велику кількість пристроїв на значній відстані, замість поодиноких аксесуарів використовують комутатори.
Критерії вибору PoE-пристроїв за технічними параметрами
При виборі інжекторів головне — узгодити тип живлення. Для активного PoE (802.3af/at/bt) інжектор завжди видає 48–56V, а камера сама безпечно знижує цю напругу до своїх робочих 12V. У Passive PoE автоматичного регулювання немає: тут вольтаж інжектора повинен суворо дорівнювати вольтажу камери (наприклад, 24V до 24V), інакше техніка згорить від постійної подачі струму без перевірки.
Для подовжувачів та розширювачів головними характеристиками є кількість вихідних портів, швидкість (100 Мбіт/с або 1 Гбіт/с) та максимальна пропускна потужність (бюджет) у ватах, яка має покривати споживання всіх підключених камер. Для сплітерів ключові параметри — це вихідна напруга (12V, рідше 5V/9V) та вихідна потужність у ватах (або сила струму в амперах), яку розраховують із обов'язковим запасом у 20% під пікові навантаження пристрою.
Щоб уся система працювала без збоїв, важливо обирати перевірене мережеве обладнання, яке стабілізує сигнал на великих дистанціях, забезпечує централізований захист ліній від перевантажень і дозволяє зручно масштабувати систему безпеки.
Обмеження по відстані передачі живлення та використання подовжувачів
Звичайний мідний дріт передає сигнал без втрат на відстань до 100 метрів. Якщо тягнути лінію далі, напруга впаде, а відео почне перериватися. Спеціальний подовжувач для камер відеоспостереження або увімкнення режиму Extend дозволяє збільшити дистанцію до 250 метрів. Швидкість потоку при цьому знижується.
Це оптимальне рішення для віддалених точок спостереження, де немає можливості встановити проміжне обладнання. Такий метод дозволяє охопити весь периметр об'єкта, не втрачаючи при цьому стабільності відеопотоку.
Чому варто купити сертифіковане PoE обладнання
У заводського обладнання з підтримкою PoE ціна повністю виправдана якістю компонентів, що гарантує довговічність усієї системи. Сертифікований адаптер має вбудований захист від короткого замикання та різких стрибків напруги, що мінімізує витрати на подальше технічне обслуговування. При підключенні потужної вуличної камери найкраще одразу купити PoE інжектор живлення із вбудованим захистом від перегріву.
Для побудови робочої системи варто замовити фірмові компоненти. В асортименті компанії Triniti-SB є PoE-пристрої для будь-яких завдань, зокрема PoE-комутатори. Якісне обладнання можна купити недорого, щоб вартість проєкту відповідала бюджету. Ми доставляємо замовлення по місту Київ та в інші регіони України.
