Послідовне чи паралельне з'єднання акумуляторів: як правильно підключити кілька АКБ
Акумулятори (АКБ) є основою для стабільної роботи систем безперебійного живлення (ДБЖ) та зберігання енергії (ESS), в тому числі з підтримкою підключення сонячних панелей. Ці установки забезпечують безперервну роботу обладнання у разі відключення електрики та зберігають енергію для подальшого використання.
Проте, щоб досягти максимальної ефективності, важливо не лише обрати АКБ з відповідними параметрами – типом, ємністю та напругою, – але й правильно визначити необхідну кількість та спосіб їх підключення. У ситуаціях, коли одного акумулятора недостатньо, а купити більш потужний немає змоги, паралельне чи послідовне з'єднання кількох батарей допомагає адаптувати енергосистему під конкретні потреби.
Що дає підключення декількох акумуляторів до ДБЖ і ESS: типи підключень і цілі
Існує три основні способи з'єднання акумуляторів, кожен з яких слугує для конкретної мети — збільшення ємності, підвищення напруги або комбінації обох параметрів:
- Паралельне — для збільшення ємності. Його мета — максимальний час автономної роботи, оскільки система накопичує більше енергії.
- Послідовне — для підвищення вольтажу. Забезпечує сумісність з потужним обладнанням (наприклад, інверторами на 24 В або 48 В).
- Комбіноване — для одночасного збільшення ємності та вихідної потужності. Це гнучке рішення для установок, що вимагають і тривалої роботи, і живлення потужних пристроїв.
Вибір методу з'єднання безпосередньо залежить від того, що є пріоритетом: збільшення часу роботи, підвищення потужності чи обидва параметри одночасно.
Правила і рекомендації при підключенні декількох АКБ
Перед тим як з'єднати кілька акумуляторів, важливо дотримуватися ключових правил для гарантії безпеки та довговічності техніки. Нехтування цими рекомендаціями може призвести до серйозних проблем.
Перед підключенням переконайтеся, що усі АКБ мають одні й ті самі параметри:
- однакову ємність та напругу;
- той самий тип – наприклад, AGM, GEL або LiFePO4;
- аналогічний цикл заряду/розряду;
- усі АКБ повинні походити від одного виробника та бажано з однієї партії виробництва.
Недотримання цих правил призводить до нерівномірного розподілу навантаження. Слабший АКБ буде розряджатися швидше і заряджатися повільніше за інші, що викликає розбалансування акумуляторів. Особливо небезпечним є паралельне з'єднання акумуляторів різної ємності, оскільки це призводить до постійного перетікання струму від більш ємної батареї до менш ємної, викликаючи перегрів та прискорене зношення обох.
Паралельне з'єднання акумуляторів
Паралельне підключення акумуляторів є доцільним, коли пріоритетом є тривала робота приладів. При такому з'єднанні позитивні клеми поєднуються з позитивними, а негативні — з негативними. В результаті ємність системи сумується, а напруга залишається незмінною, на рівні одного АКБ.

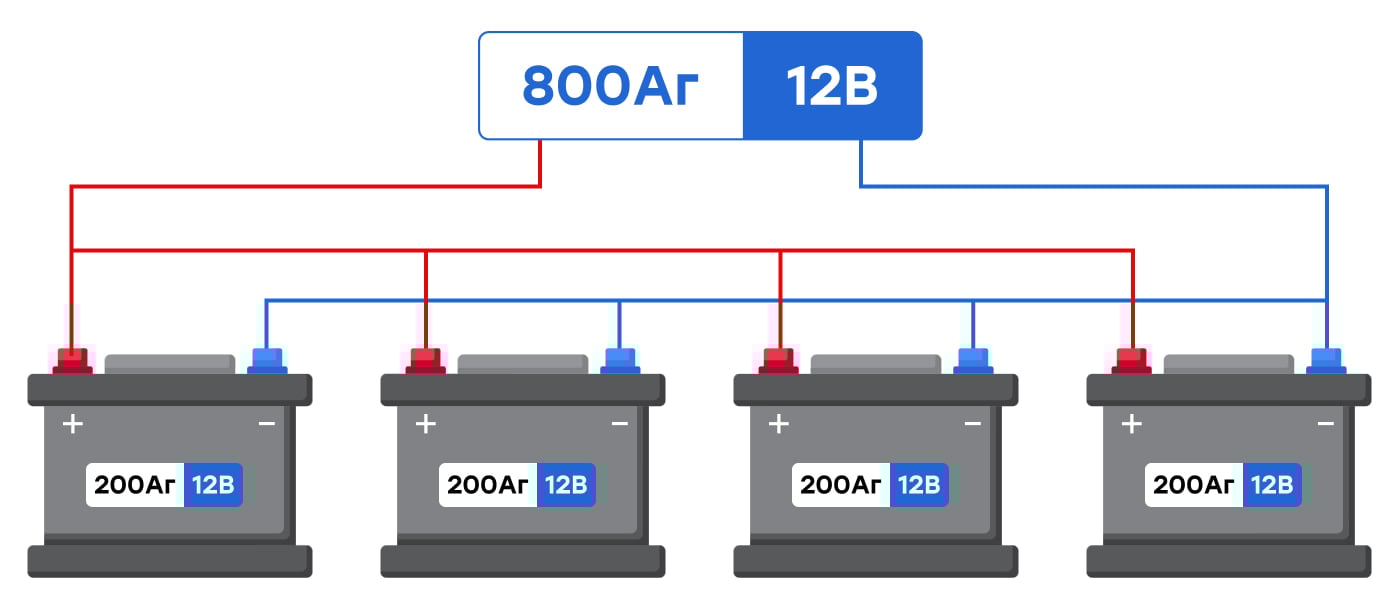

Наприклад, уявімо, є чотири акумулятори по 12 В і 200 А·год кожен. Щоб їх об'єднати, застосовують паралельне з'єднання акумуляторів 12В: «плюс» з'єднують з «плюсом», а «мінус» — з «мінусом». В результаті виходить акумуляторна батарея з напругою 12В, але сумарною ємністю 800 А·год (200 А·год x4).
Такий метод часто використовують для систем резервного живлення, де тривалість роботи є пріоритетом, наприклад, для живлення роутера чи комп'ютера через ДБЖ. Для ESS з підключенням сонячних панелей паралельне з'єднання дає змогу накопичувати більше енергії, що дозволяє підтримувати роботу пристроїв навіть уночі або в похмуру погоду.
Послідовне з'єднання акумуляторів
При послідовному з'єднанні напруга підсумовується, що дозволяє підлаштувати батарейний блок для потужних енергосистем. Саме послідовне підключення акумуляторів широко застосовується в ДБЖ високої потужності, а також в ESS для систем із високими вимогами до живлення інверторів, які можуть потребувати 24 В, 48 В чи навіть 96 В.
У гібридних системах з сонячними панелями, які забезпечують електроенергію в денний час і заряджають акумулятори для використання вночі, такий тип з'єднання дозволяє забезпечити сумісність з великими інверторами. Це дає можливість використовувати потужнішу техніку або живити більші об'єкти, наприклад, домашні господарства чи офіси.
Наприклад, як показано на схемі, для створення системи на 48В беруть чотири однакові акумулятори по 12В 200 А·год. Їх з'єднують ланцюжком, в результаті чого напруга підсумовується (12Вx4 = 48В), а ємність залишається незмінною — 200 А·год.
Ключові моменти при послідовному підключенні
Для послідовного підключення критично важливо, щоб усі батареї мали однаковий рівень заряду. Навіть невелика різниця в напрузі в 0,1 вольт призводить до перезаряду одних АКБ та сульфатації інших — утворення кристалів, що поступово руйнують ємність акумулятора. Для запобігання проблемам, пов'язаним із нерівномірним зарядом, використовують системи балансування, що контролюють і регулюють заряд кожного елемента.
Процес балансування для послідовного з'єднання
Балансування — це вирівнювання напруги між АКБ у послідовному ланцюгу для запобігання перезаряду одних елементів та недозаряду інших. Наприклад, у системі з двох АКБ по 12 В один може мати напругу 12,6 В, а інший — 12,2 В. Під час заряджання перший акумулятор швидше досягне повної ємності і почне перезаряджатися, тоді як другий залишиться недозарядженим. Це і є розбалансування, що особливо критичне для сучасних батарей, як-от LiFePO4 акумулятор.
З цієї ж причини послідовне з'єднання акумуляторів різної ємності категорично не рекомендується, оскільки це гарантовано призведе до швидкого виходу з ладу слабшого елемента. Щоб забезпечити рівномірний заряд, необхідно періодично перевіряти напругу на кожному АКБ та за необхідності проводити балансування. Ось основні кроки:
- Від'єднайте силові дроти від клем кожного елемента живлення.
- Підключіть АКБ паралельно до зарядного пристрою, напруга якого відповідає напрузі окремого елемента.
- Заряджайте до повного заряду або до вимкнення зарядного пристрою.
- Після цього підключіть батареї послідовно для продовження експлуатації.
Застосування балансирів для батарей у послідовному з'єднанні автоматизує процес вирівнювання напруги і запобігає швидкому зношенню АКБ.
Послідовно-паралельне з'єднання акумуляторів
Комбінований метод, також відомий як конфігурація 2S2P, застосовують для потужних систем, які вимагають одночасно і вищого вольтажу (наприклад, 24 В або 48 В), і значної ємності. Таке послідовне і паралельне з'єднання акумуляторів дозволяє живити потужну техніку, як-от інвертори на 24 В, і при цьому забезпечувати тривалий час автономної роботи.

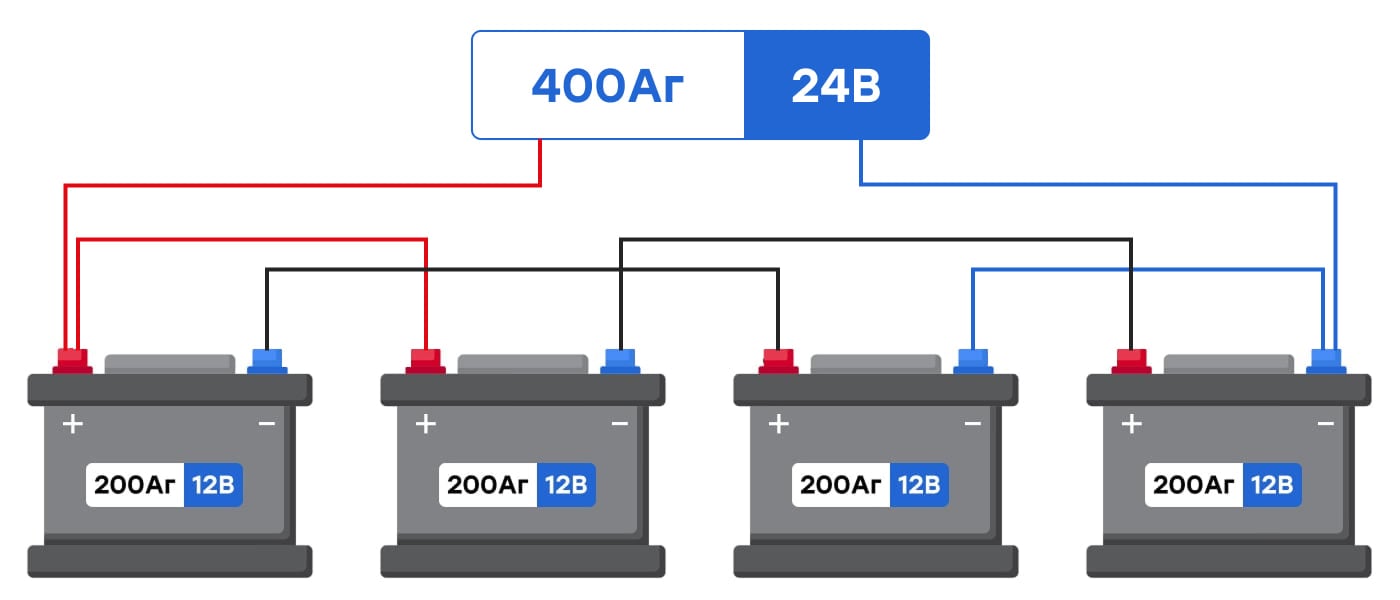

Розглянемо приклад з чотирма однаковими акумуляторами 12 В 200 А·год, як на схемі вище. Спочатку з'єднують дві пари послідовно, отримуючи два блоки по 24 В 200 А·год. Потім ці два блоки з'єднують між собою паралельно. В результаті виходить система на 24 вольти із загальною ємністю 400 А·год. Правильно виконане паралельне і послідовне з'єднання акумуляторів вимагає ретельного підбору компонентів та уваги до балансування всередині кожної послідовної групи.
Висновки
Щоб візуально узагальнити інформацію та допомогти зробити правильний вибір, розглянемо ключові відмінності кожного методу у порівняльній таблиці.
| Характеристика / Тип з'єднання | Паралельне | Послідовне | Послідовно-паралельне |
| Схема підключення | «+» до «+», «–» до «–» | «+» одного АКБ до «–» наступного | Групи послідовно з'єднаних АКБ підключаються між собою паралельно |
| Напруга (V) | Залишається незмінною | Сумується (V = V1 + V2 + ...) | Сумується в межах послідовної групи |
| Ємність (C) | Сумується (C = C1 + C2 + ...) | Залишається незмінною | Сумується між паралельними групами |
| Основна мета | Збільшити час автономної роботи | Підвищити вольтаж для потужного обладнання | Одночасно збільшити напругу та час роботи |
| Найкраще застосування | Системи 12В ДБЖ, де потрібна максимальна тривалість роботи | Системи з інверторами на 24/48В, сонячні станції | Великі автономні системи живлення для будинків |
Правильний вибір способу підключення акумуляторів — ключовий фактор для ефективної та довготривалої роботи системи живлення. Кожен метод має свої переваги, і вибір залежить виключно від потреб: збільшення часу роботи чи підвищення напруги. Дотримання правил підключення та використання однакових за параметрами АКБ гарантує безпеку та максимальний термін служби обладнання. Якщо виникають сумніви щодо вибору конфігурації або є потреба у якісних акумуляторах та комплектуючих, звертайтеся до фахівців Triniti-SB. Ми допоможемо підібрати компоненти, що забезпечать ефективну роботу системи живлення.
Поширені запитання
Як підключити два акумулятори на 12 вольт до інвертора?
Це залежить від вимог інвертора. Якщо інвертор розрахований на 12В, акумулятори підключають паралельно («плюс» до «плюса», «мінус» до «мінуса»). В результаті виходить система на 12В, але з удвічі більшою ємністю. Якщо інвертор потребує 24В, їх з'єднують послідовно («+» одного до «–» іншого).
Як підключити два акумулятори, щоб було 24 вольти?
Для цього використовують послідовне з'єднання. Потрібно взяти перемичку і з'єднати нею позитивну (+) клему першого акумулятора з негативною (–) клемою другого. Вільні клеми — негативна (–) першого і позитивна (+) другого — будуть вихідними клемами на 24В.
Як заряджати послідовно з'єднані акумулятори?
Найкраще використовувати зарядний пристрій, розрахований на сумарну напругу. Для двох акумуляторів по 12В, з'єднаних послідовно, потрібен зарядний пристрій на 24В. Для довготривалої служби батареї рекомендується використовувати балансир, який вирівнює напругу на кожному акумуляторі під час заряду.
Чи можна паралельно підключати акумулятори різної ємності?
Ні, цього робити категорично не можна. Хоча фізично з'єднати їх можливо, це гарантовано призведе до проблем. Батарея з більшою ємністю буде постійно заряджати меншу, що викликає перегрів, значно скорочує термін служби обох акумуляторів і може бути небезпечним.
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 9 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 12 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 150 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 20 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 200 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 26 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 100 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: GEL Ємність акумулятора: 75 Ah Гарантія: 12 місяців
Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: AGM Ємність акумулятора: 12 Ah Гарантія: 6 місяців

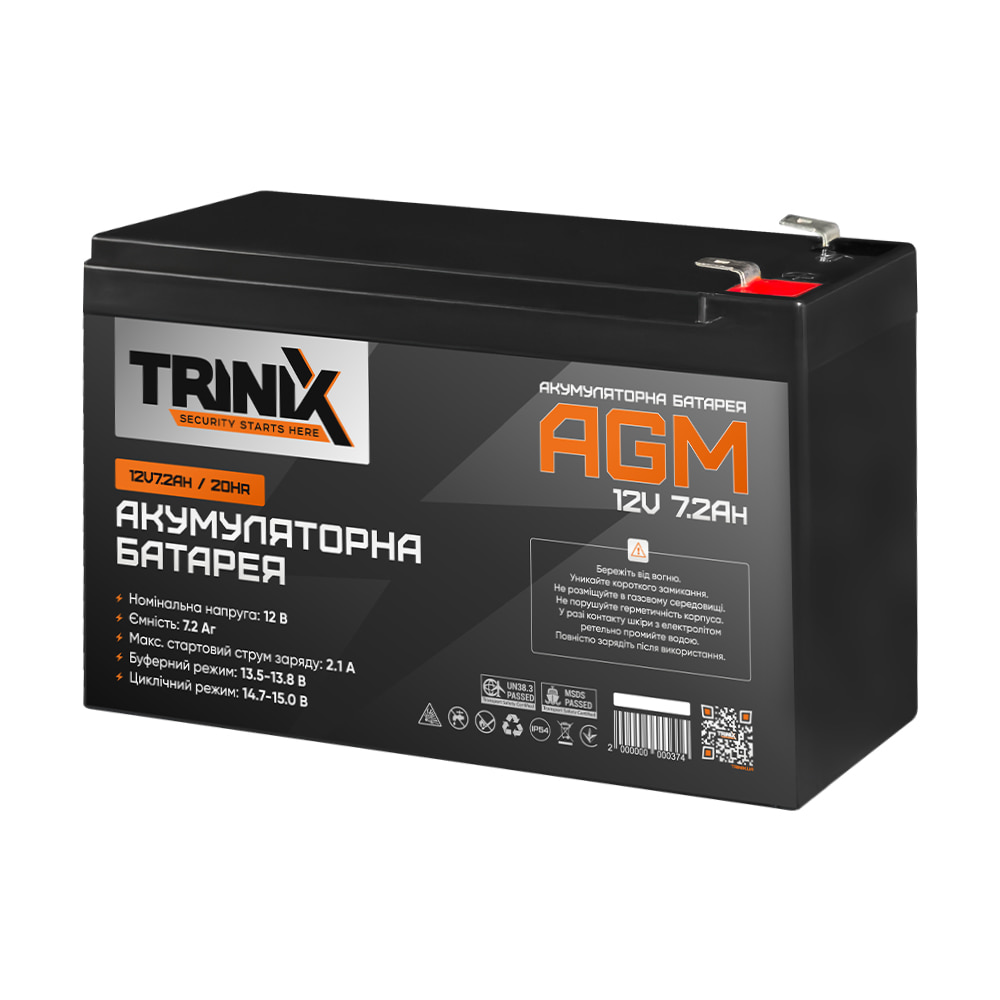

Бренд: Trinix Тип пристрою: Акумуляторна батарея Тип акумулятора: AGM Ємність акумулятора: 7.2 Ah Гарантія: 6 місяців
