Умный электрический щиток своими руками – управление электричеством через смартфон (TOMZN + Tuya)

Как сделать так, чтобы во время отключения света часть приборов автоматически выключалась, а важные оставались работать? Этот вопрос становится чрезвычайно актуальным, когда вы используете инвертор или зарядную станцию и стремитесь максимально эффективно расходовать запас энергии. В этом материале мы рассмотрим реальный пример автоматизации домашней электросети с помощью устройств от компании TOMZN и экосистемы Tuya Smart.

Что такое автоматизация электросети и зачем она нужна

Сегодня мы рассмотрим пример прикладного решения для автоматизации на базе специально собранного щитка. Такая система позволяет гибко управлять энергоприборами в вашем доме, настраивая их работу в зависимости от источника питания.

Представим типичную ситуацию: у вас установлен инвертор мощностью 5 кВт. Когда исчезает городская сеть и система переходит на питание от аккумуляторов, важно мгновенно отключить устройства, потребляющие лишнюю электроэнергию, например, бойлер или теплый пол. Используя умные автоматы, можно автоматизировать такие сценарии, что позволит значительно сэкономить заряд инвертора и избежать перегрузки системы.

1.

   Автоматический выключатель 2-полюсный TOMZN TOB7Z-63 1000V 25A DC PV

   Цена с НДС

   324,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

   Реле контроля напряжения и тока в розетку TOMZN TOSVA-16 EU 16A

   Цена с НДС

   776,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
3.

   Автоматический переключатель (АВР) под DIN-рейку TOMZN TOQ7/2P 100A 2 полюса

   Цена с НДС

   1 600,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

   Автоматический переключатель (АВР) под DIN-рейку TOMZN TOQ7/4P 125A 4 полюса

   1

   Цена с НДС

   2 100,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
5.

   Умный автоматический выключатель с Wi-Fi (Tuya) TOMZN TOB9S-VAP 63A с мониторингом энергопотребления и защитным реле напряжения

   Цена с НДС

   765,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
6.

   Умный автоматический выключатель с Wi-Fi (Tuya) TOMZN TOB9S-63M 63A с мониторингом энергопотребления

   Цена с НДС

   703,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
7.

   Умный автоматический выключатель с Wi-Fi (Tuya) TOMZN TOB9S-63 63A

   Цена с НДС

   621,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
8.

   Ограничитель напряжения TOMZN TOV1-20/2P 275V AC 10-20kA под DIN-рейку 2 полюса

   Цена с НДС

   419,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
9.

   Умный автоматический выключатель с Wi-Fi (Tuya) TOMZN TOVA-63T 63A с цветным дисплеем, с мониторингом энергопотребления, защитным реле напряжения и защитой от утечки тока

   Цена с НДС

   991,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
10.

    Реле напряжения и тока на DIN-рейку TOMZN TOVPD1-63VAE colorful 63A, мониторинг энергопотребления

    Цена с НДС

    721,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
11.

    Умная розетка с реле контроля напряжения, тока, мощности с Wi-Fi (Tuya) TOMZN TOVPD1-SKW Universal+EU 16A, мониторинг энергопотребления

    Цена с НДС

    1 707,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
12.

    Переключатель ввода резерва ручной трехпозиционный под DIN-рейку TOMZN TO219G 80A I-0-II 2 полюса

    Цена с НДС

    379,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
13.

    Умная розетка с реле контроля напряжения и тока с Wi-Fi (Tuya) TOMZN TOSVA-16LW EU 16A, мониторинг энергопотребления, защита от утечки тока

    Цена с НДС

    1 603,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
14.

    Переключатель ввода резерва ручной трехпозиционный под DIN-рейку TOMZN TO419G 80A I-0-II 4 полюса

    Цена с НДС

    702,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
15.

    Ограничитель напряжения TOMZN TOV1-20/4P 275V AC 10-20kA под DIN-рейку 4 полюса

    Цена с НДС

    794,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
16.

    Умный автоматический выключатель с Wi-Fi (eWeLink) TOMZN TOB8E-63 63A

    Цена с НДС

    776,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
17.

    Автоматический переключатель (АВР) под DIN-рейку с Wi-Fi TOMZN TOQ7e-100/3P 100A 3 полюса

    Цена с НДС

    3 700,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
18.

    Автоматический переключатель (АВР) под DIN-рейку с Wi-Fi TOMZN TOQ7e-100/2P 100A 2 полюса

    Цена с НДС

    3 400,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
19.

    Автоматический переключатель (АВР) под DIN-рейку с Wi-Fi TOMZN TOQ7e-125/4P 125A 4 полюси

    Цена с НДС

    3 900,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
20.

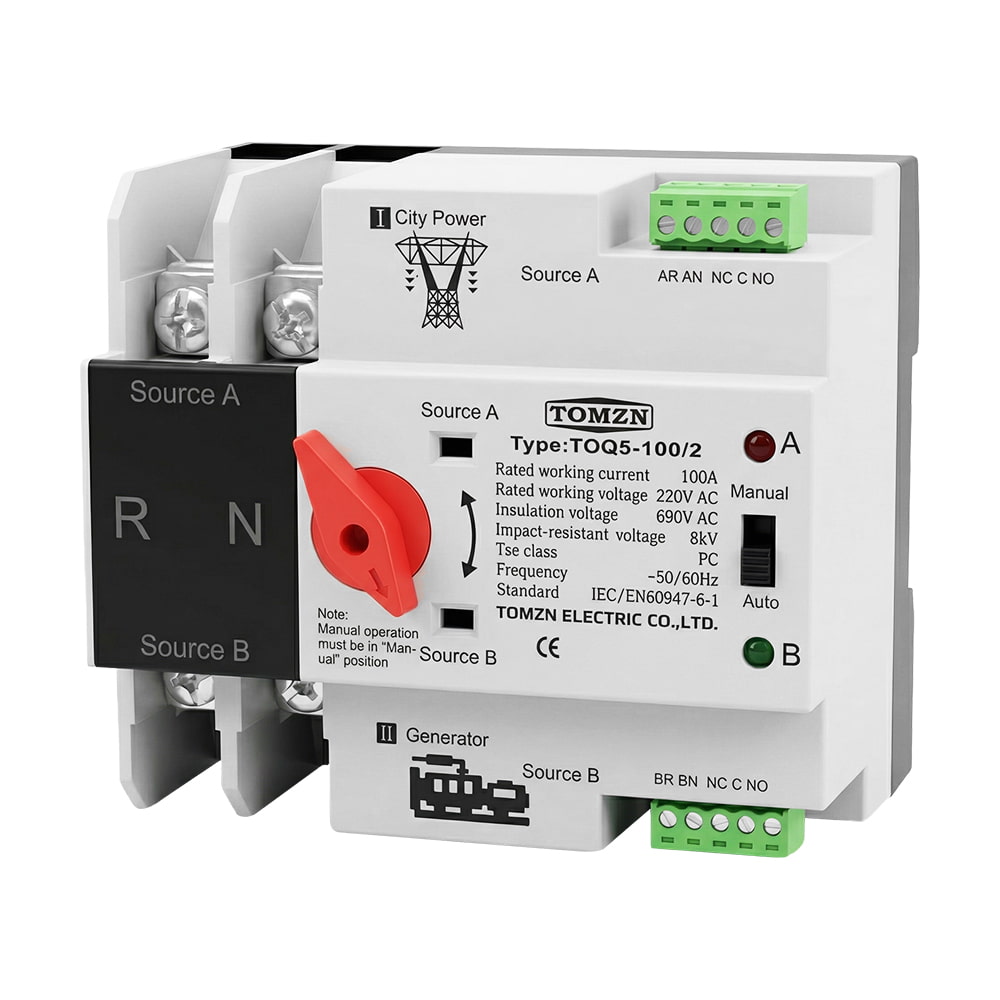

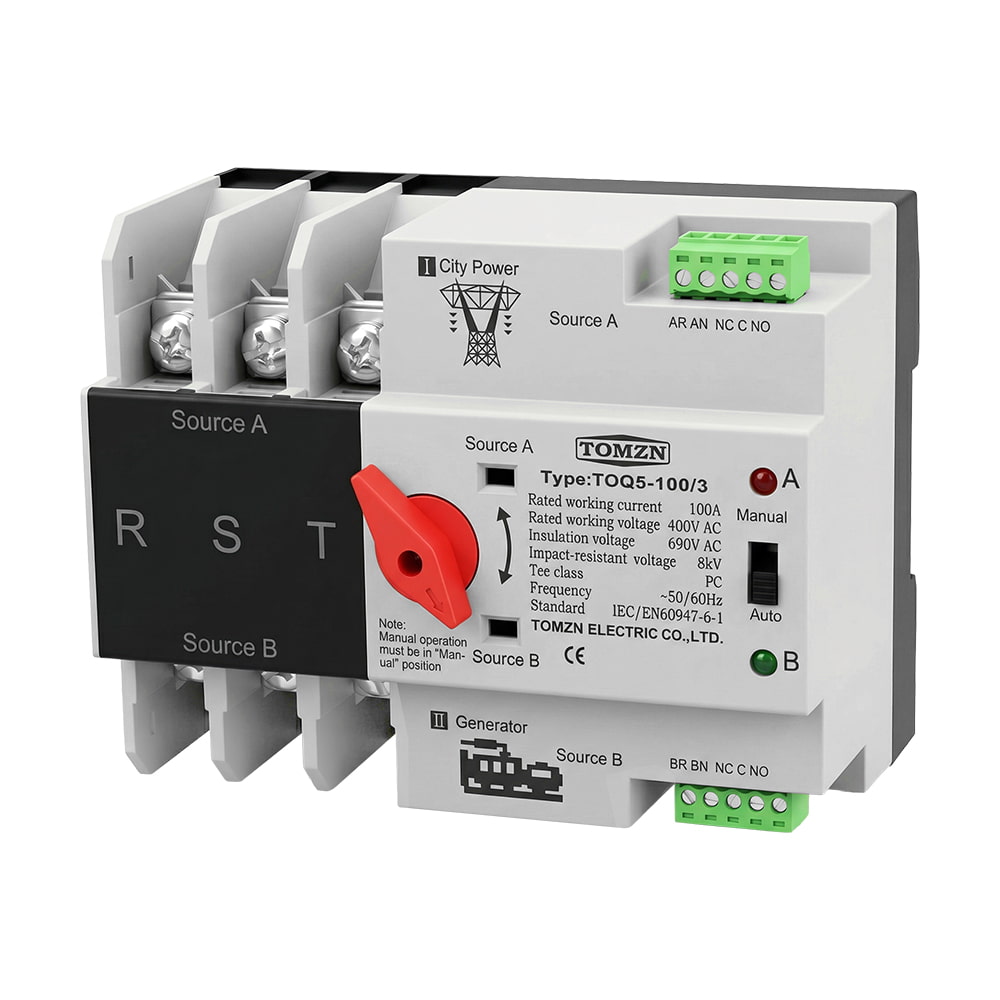

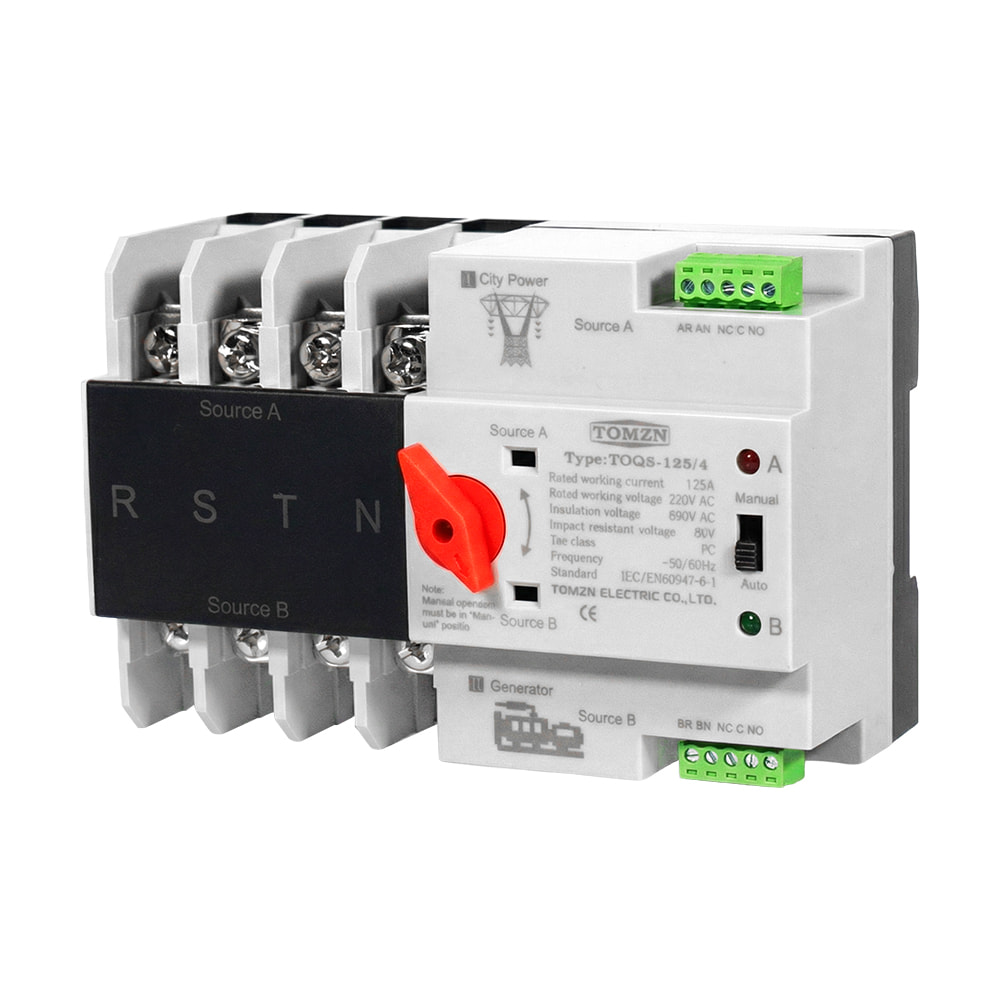

    Автоматический переключатель (АВР) под DIN-рейку TOMZN TOQ5/2P 100A 2 полюса

    Цена с НДС

    1 500,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение

Схема щитка: АВР, реле и автоматы

Для демонстрации возможностей мы собрали тестовый стенд, который состоит из следующих компонентов:

• вводной автомат для резервного питания;
• АВР (автомат ввода резерва), который переключается между городской сетью и резервным питанием;
• реле напряжения, необходимое для того, чтобы ваши приборы не пострадали в случае перепадов напряжения;
• два умных автомата, которые ведут на два вывода: обычную розетку и тройную розетку для подключения приборов.

Такая конфигурация позволяет не только защитить технику от нестабильного напряжения, но и создать базу для интеллектуального управления каждой отдельной линией питания в вашем доме.

Для имитации работы мы подключили первый выход АВР к городской сети, а в качестве резервного питания использовали зарядную станцию. При отключении сигнала города система автоматически переключается на резерв, и благодаря настроенным сценариям лампочка-индикатор гаснет, демонстрируя отключение ненужной нагрузки.

Приложение Tuya Smart: как добавить устройства

Управление всей системой осуществляется через мобильное приложение Tuya Smart. Процесс настройки состоит из нескольких простых шагов:

1. Регистрация. Процедура является стандартной и быстрой, как и в большинстве современных приложений.
2. Добавление устройств. В главном меню нажимаем «плюсик» (+) и выбираем пункт «Добавить устройство».
3. Поиск оборудования. Если устройство не появляется в списке автоматически, нужно зажать и подержать кнопку включения на самом автомате в течение 10 секунд.
4. Синхронизация. Поочередно добавляем все доступные устройства в ваш профиль.

Благодаря этим действиям вы получаете полный доступ к управлению электрощитком в своем смартфоне, где каждый автомат можно переименовать и настроить индивидуально.

В нашем приложении сейчас отображаются четыре устройства: вход резерва (зарядная станция), реле напряжения для мониторинга параметров сети и два автомата, отвечающие за тестовую лампу и розетки. Это позволяет в режиме реального времени видеть состояние каждого узла системы и управлять ими дистанционно.

Настройка сценариев автоматизации

Самая интересная часть – это настройка логики работы во вкладке «Умный режим». Мы рассмотрим два основных сценария:

1. Сценарий «Работа от резерва». Если потребление тока на резервном автомате становится больше 0 мА, это означает переход на аккумуляторы, и система автоматически выключает автомат, отвечающий за необязательную нагрузку (тестовую лампу).
2. Сценарий «Работа от города». Если потребление на резервном автомате равно нулю, этот автомат автоматически включается обратно.

Эти простые алгоритмы позволяют системе самостоятельно принимать решения об отключении мощных приборов, освобождая вас от необходимости делать это вручную при каждом отключении света.

Сценарий по потреблению (Вт): пошаговая инструкция

Кроме базового переключения, вы можете настроить отключение приборов при достижении определенного порога мощности. Например, вы хотите, чтобы бойлер работал от резерва, пока общая нагрузка не превысит лимит. Вот как это настроить:

1. Нажимаем кнопку «Создать сценарий».
2. Выбираем при изменении статуса устройства Single Device.
3. Выбираем наш «Резерв».
4. Выбираем параметр Electric consumption (потребление электричества).
5. Выставляем условие Greater than (больше чем) и вписываем значение, например, 1000 Вт.
6. Нажимаем Confirm для подтверждения.
7. Выставляем действие: выбираем розетку, отвечающую за бойлер.
8. Выбираем пункт Switch и ставим значение OFF.
9. Сохраняем сценарий под названием «Потребление».

Такой подход дает возможность гибко управлять приоритетами: бойлер продолжит работать от инвертора, пока общее потребление не достигнет критической отметки, после чего система его отключит для защиты источника питания.

Альтернатива без переделки щитка

Для тех, кто не хочет или не может полностью переделывать электрический щиток, существует более простой вариант автоматизации:

• установить один умный автомат на линию резервного питания от вашего инвертора;
• использовать на конечных устройствах (например, бойлере) умное сетевое реле напряжения в виде розетки.

Этот девайс просто вставляется в любую розетку и подключается к приложению Tuya. Он совмещает в себе функции реле напряжения и автомата, позволяя интегрировать устройство в общие сценарии отключения без вмешательства в электропроводку.

Чтобы добавить такое устройство, мы также нажимаем «плюсик», находим девайс и переименовываем его в «Бойлер». После этого в настройках сценария «Резерв» мы добавляем это устройство с командой Switch: OFF, что позволяет автоматизировать оборудование максимально быстрым и чистым способом.

Техническая схема подключения щитка

Для успешной реализации проекта важно соблюдать правильный порядок подключения кабелей:

1. Резервное питание. Кабель от зарядной станции подключается к автомату, выход с которого идет на вход Б в АВР.
2. Городская сеть. Подключается к источнику А в АВР.
3. Управление АВР. Обязательно подключаются дополнительные контакты, с помощью которых АВР понимает наличие напряжения на обеих линиях для переключения.
4. Защита. Общий выход с АВР заводится на реле напряжения.
5. Распределение. С реле напряжения кабели идут к рабочим автоматам, от которых питаются ваши розетки или приборы.

Обратите внимание на важный нюанс: если вы подключаете несколько кабелей в одно гнездо, их стоит обжать вместе для обеспечения стабильного контакта и надежного зажатия. Также стоит подчеркнуть, что во всех автоматах фирмы TOMZN одновременно размыкается и фаза, и ноль, что значительно безопаснее стандартных автоматов, где размыкается только фаза.

Рассмотренная система автоматизации на базе устройств TOMZN является универсальным решением, которое позволяет разумно распределять энергию и защищать домашнюю сеть от перегрузок. Это обеспечивает максимальный комфорт и автономность вашего дома даже в сложных условиях энергоснабжения.
