Захист електроприладів від перепадів напруги за допомогою обладнання TOMZN

Після відновлення електропостачання напруга в мережі не завжди одразу повертається до нормальних значень. Різкі стрибки та тривалі відхилення можуть пошкодити електроніку, двигуни й блоки живлення побутових приладів. Захисні реле та обмежувачі перенапруги TOMZN допомагають контролювати електричні параметри й зменшувати ризик поломок.

Як перепади напруги впливають на побутову техніку

Причини відхилень напруги бувають різними. Після ввімкнення електроенергії багато споживачів одночасно запускають потужні прилади, через що навантаження на мережу різко зростає. Проблеми також виникають через пошкодження ліній, несправності обладнання або порушення контакту нейтрального провідника.

Наслідки залежать від типу техніки та характеру аварії. Найчастіше ризикують такі пристрої:

• телевізори, комп'ютери й опалювальні котли – їхні електронні компоненти можуть пошкоджуватися через надмірну напругу;
• побутова техніка з двигуном – холодильники, кондиціонери та пральні машини за недостатньої напруги можуть не запуститися;
• електропроводка й контактні з'єднання – тривале перевищення допустимого струму може спричинити нагрівання та пошкодження елементів мережі.

Для контролю таких ситуацій використовують захисну автоматику. Вона відстежує задані електричні параметри та відключає навантаження, якщо виникають умови для спрацювання захисту. Водночас різні пристрої виконують різні завдання, тому їх потрібно підбирати відповідно до типу загрози.

TOMZN TOSVA-16 EU – реле контролю напруги та струму в розетку

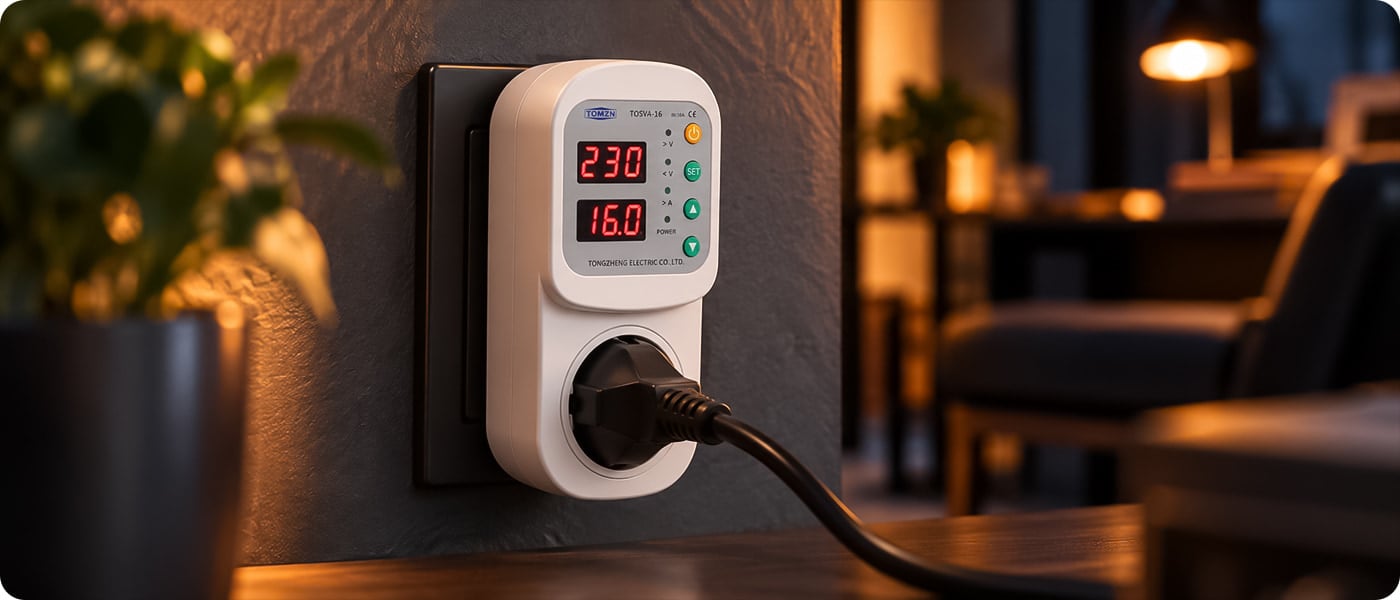

Для контролю живлення окремого приладу можна використовувати TOMZN TOSVA-16 EU 16A. Модель підключається до звичайної розетки та не потребує монтажу в електрощитку.

На корпусі розташований подвійний LED-дисплей. Він показує поточну напругу та силу струму, допомагаючи стежити за параметрами живлення. Якщо вони виходять за встановлені межі, пристрій відключає підключене обладнання. Після нормалізації показників живлення відновлюється з урахуванням заданої затримки.

Основні характеристики моделі:

• максимальний струм навантаження – 16 А, потужність – до 3,5 кВт;
• діапазон налаштування верхнього порога напруги – 100-300 В;
• діапазон налаштування нижнього порога напруги – 80-210 В;
• встановлення граничного струму – від 1 до 16 А;
• вибір інтервалу перед відновленням живлення – від 1 до 500 секунд;
• регулювання часу реакції на аварійні параметри – від 0,1 до 30 секунд.

Керування здійснюється кнопками на корпусі. Підключення до Wi-Fi чи встановлення застосунку не потрібні. Розетка має захисні шторки, які ускладнюють доступ дітей до струмопровідних контактів. Для виготовлення корпусу використано вогнестійкий полікарбонат.

Для холодильників та іншої техніки з компресором варто передбачити затримку повторного запуску. Пауза у 300 секунд дає компресору час перед повторним запуском. Тривалість затримки слід обирати з урахуванням вимог підключеного приладу та рекомендацій його виробника.

Важливо враховувати, що TOMZN TOSVA-16 EU не вирівнює напругу та не живить техніку під час відключення електроенергії. Його завдання – контролювати параметри мережі й від'єднувати навантаження за заданих умов.

Яке ще обладнання TOMZN використовують для захисту електромережі

Для захисту одного приладу не завжди потрібне обладнання для електрощитка. Водночас, якщо необхідно контролювати параметри цілої лінії або захистити мережу від короткочасних імпульсів, варто розглянути інші пристрої TOMZN.

Залежно від завдання можна використовувати:

• TOMZN TOVPD1-63VAE – модульне реле для встановлення на DIN-рейку з номінальним струмом до 63 А; конкретні функції захисту слід перевірити за специфікацією моделі;
• TOSVA-16LW та TOVPD1-SKW – розеткові пристрої з функціями розумного керування, зокрема через Wi-Fi, якщо це передбачено конкретною версією;
• TOMZN TOV1 – серія обмежувачів імпульсних перенапруг для відповідних мереж змінного струму;
• TOMZN TZG40-PV – пристрої захисту від імпульсних перенапруг у колах постійного струму, зокрема у фотоелектричних системах.

Обладнання реагує на різні електричні загрози. Реле відключає навантаження за виходу параметрів за встановлені межі, тоді як обмежувач призначений для захисту від короткочасних імпульсів перенапруги. У відповідних схемах ці прилади можуть працювати разом.

Під час вибору важливо перевіряти робочу напругу, номінальний струм, допустиме навантаження та тип електричної мережі. Для сонячних електростанцій потрібно вибирати обладнання, розраховане на параметри DC-мережі. Зокрема, слід враховувати робочу напругу та призначення пристрою в конкретній схемі.

1.

   Реле контролю напруги та струму в розетку TOMZN TOSVA-16 EU 16A

   Ціна з ПДВ

   776,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

   Обмежувач напруги TOMZN TZG40-PV 3P 1000V DC під DIN-рейку

   729,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
3.

   Обмежувач напруги TOMZN TOV1-20/4P 275V AC 10-20kA під DIN-рейку 4 полюси

   794,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
4.

   Реле напруги та струму на DIN-рейку TOMZN TOVPD1-63VAE colorful 63A, моніторинг енергоспоживання

   721,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
5.

   Обмежувач напруги TOMZN TOV1-20/2P 275V AC 10-20kA під DIN-рейку 2 полюси

   419,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
6.

   Розумна розетка з реле контролю напруги та струму з Wi-Fi (Tuya) TOMZN TOSVA-16LW EU 16A, моніторинг енергоспоживання, захист від витоку струму

   1 603,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
7.

   Обмежувач напруги TOMZN TZG40-PV 2P 600V DC під DIN-рейку

   492,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
8.

   Розумна розетка з реле контролю напруги, струму, потужності з Wi-Fi (Tuya) TOMZN TOVPD1-SKW Universal+EU 16A, моніторинг енергоспоживання

   1 707,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння

Як налаштувати реле контролю напруги

Правильно встановлені пороги допомагають уникнути спрацювань через незначні коливання та водночас відключати техніку за небезпечних відхилень. Пороги спрацювання слід визначати відповідно до допустимого діапазону напруги для підключеного обладнання та особливостей роботи електромережі.

Для стандартних мереж 230 В можна орієнтуватися на такі налаштування:

• верхній поріг – 245-250 В;
• нижній поріг – 185-190 В;
• затримка повторного ввімкнення компресорної техніки – близько 300 секунд, якщо це відповідає рекомендаціям її виробника.

Ці значення не є універсальними для всіх приладів. Перед налаштуванням потрібно перевірити допустимий діапазон живлення підключеного обладнання та врахувати вимоги виробника реле.

Реле, встановлене в розетку, можна використовувати для окремого споживача. Для захисту всієї лінії потрібне відповідне обладнання в електрощитку, встановлене з дотриманням вимог електробезпеки. Вибір пристрою залежить від того, яке обладнання потрібно захистити та де воно підключене. Це допоможе визначити потрібний тип реле або обмежувача й підібрати модель з відповідними характеристиками.

Реле контролю напруги та струму, розумні розетки, моделі для DIN-рейки й обмежувачі перенапруги TOMZN допомагають організувати захист різних ділянок електромережі. В нашому інтернет-магазині Triniti-SB можна підібрати відповідне обладнання з урахуванням характеристик техніки та умов підключення.
