Організація кабельних трас та захист обладнання потребують спеціалізованого облаштування. Професійна комутаційна шафа забезпечує компактне розміщення пристроїв у єдиному місці. Це спрощує обслуговування мережі та підвищує безпеку всієї системи.

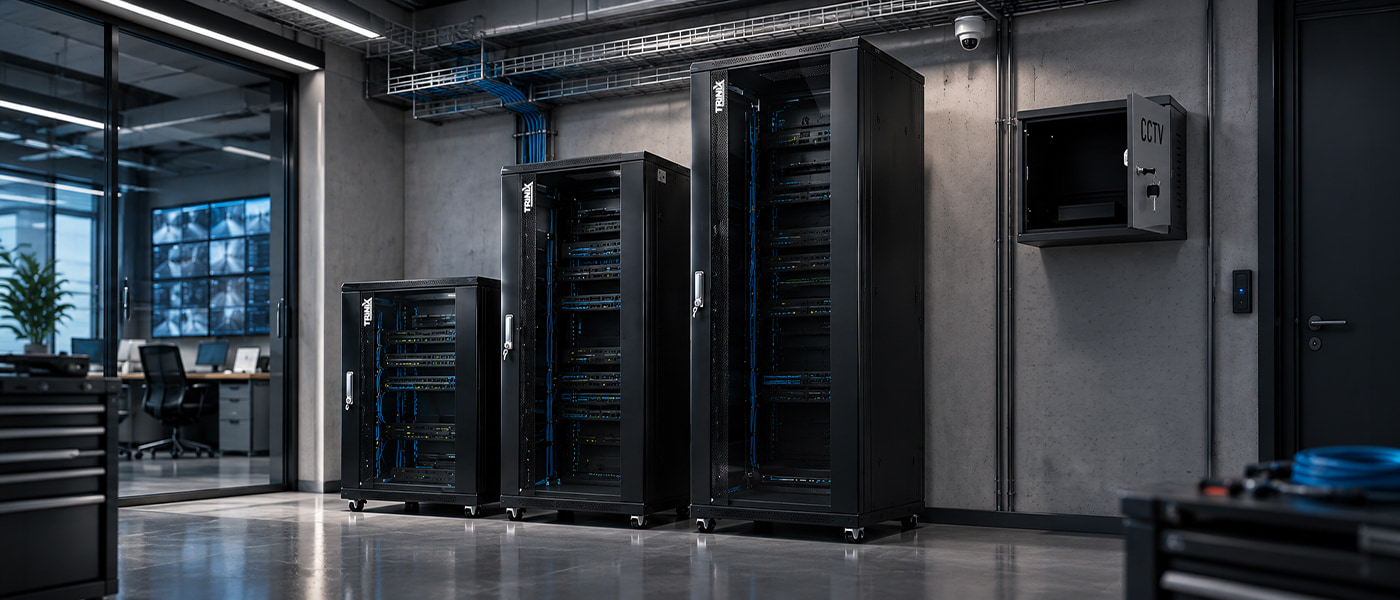

Комутаційні та телекомунікаційні шафи для серверного, мережевого й охоронного обладнання
Основою будь-якої інфраструктури є впорядкованість пристроїв. Телекомунікаційна шафа захищає обладнання від пилу, несанкціонованого доступу та перегріву. Усередині розміщують комутатори, патч-панелі, джерела безперебійного живлення, реєстратори відеоспостереження й централі систем сигналізації.
Надійну ізоляцію чутливих вузлів на проміжних поверхах або в коридорах дає спеціальний комутаційний ящик. Така серверна або телекомунікаційна конструкція дозволяє зручно підводити кабель, розключати лінії та фіксувати системи кабельного монтажу. Це запобігає випадковим обривам зв'язку та суттєво прискорює пошук несправностей під час планового технічного огляду.
Настінні та підлогові моделі, висота в юнітах та основні технічні параметри

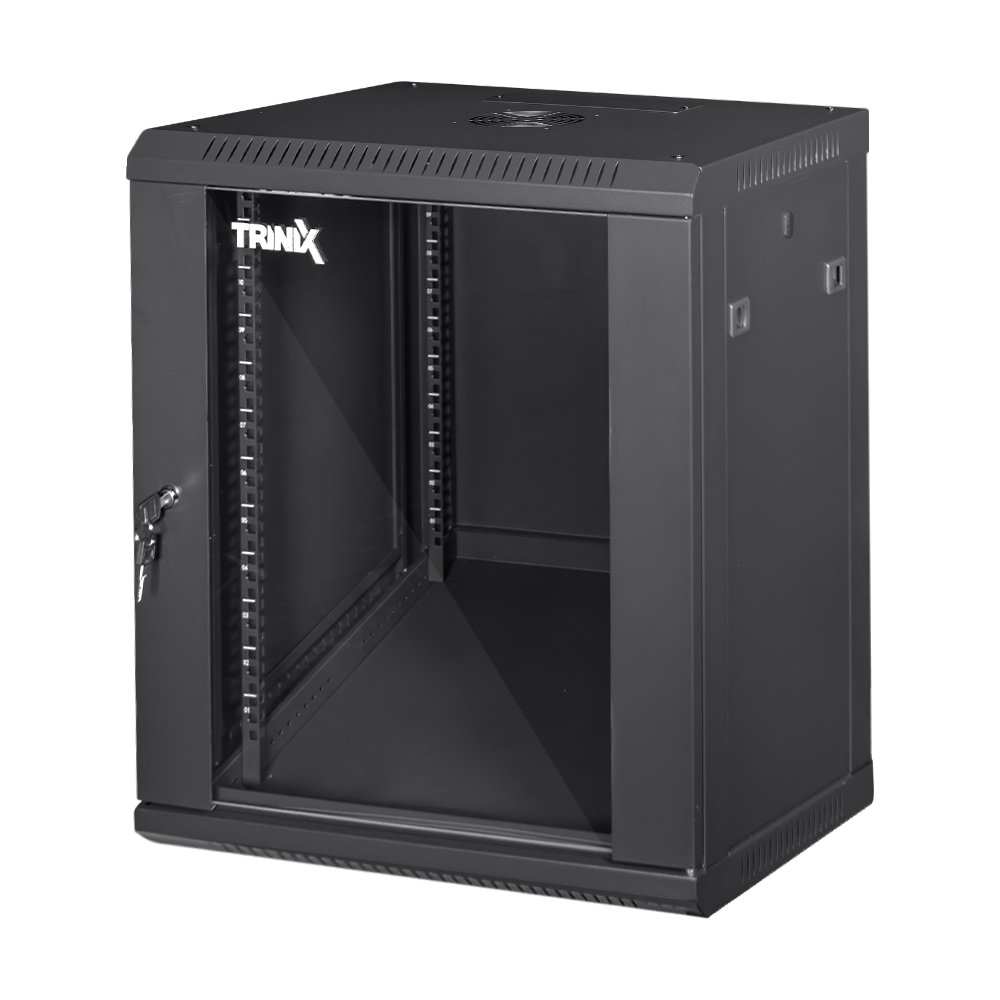

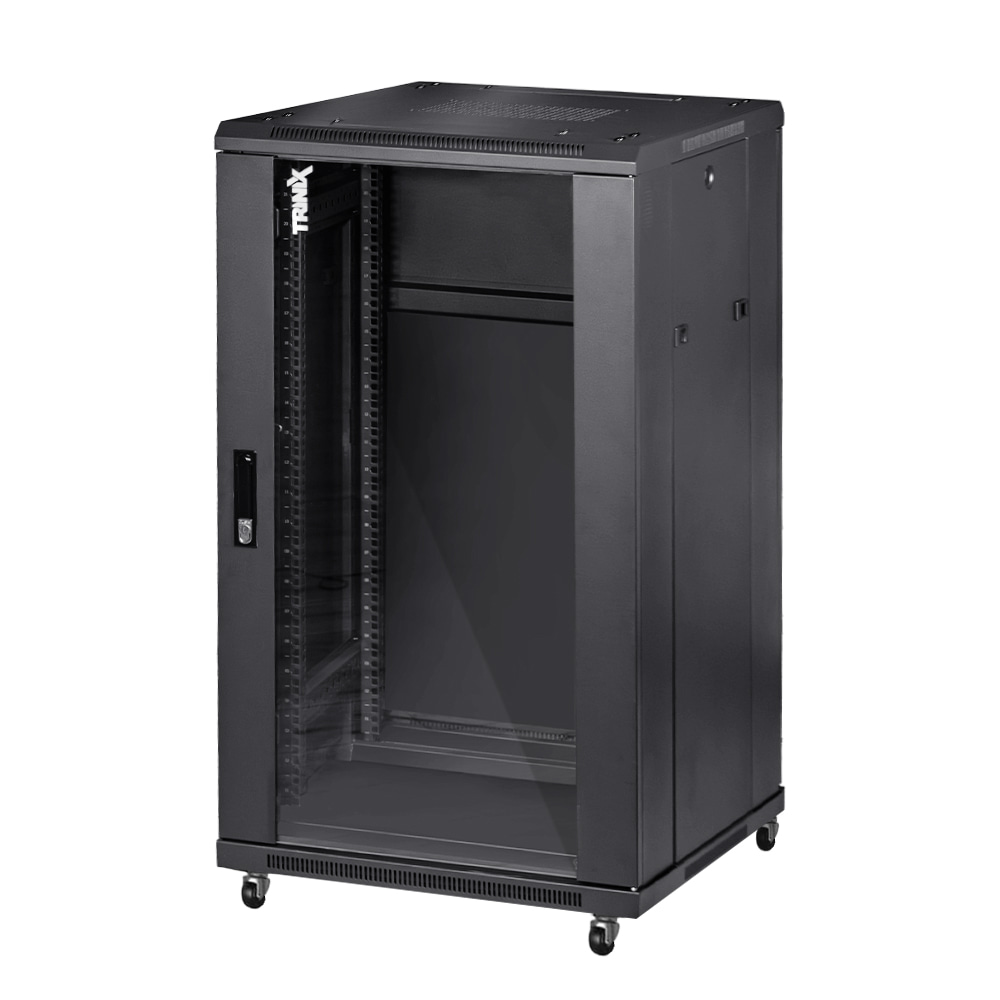

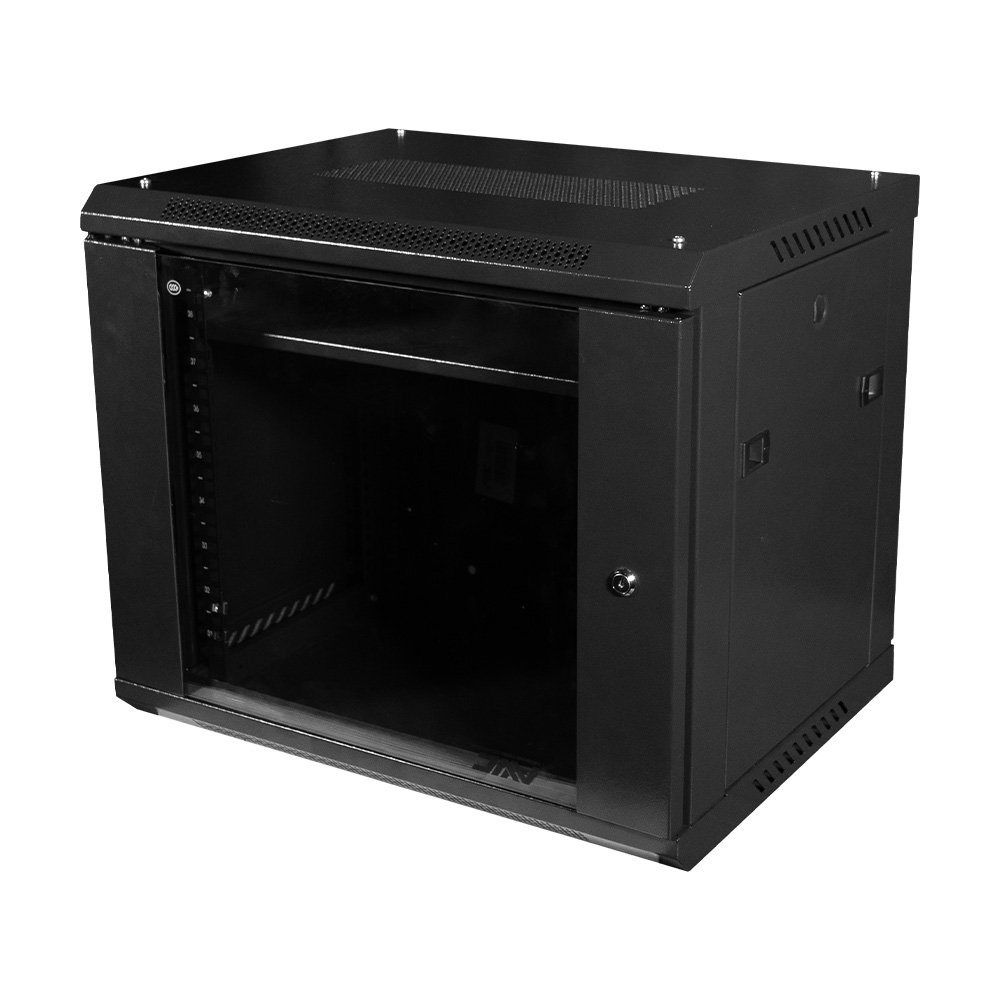

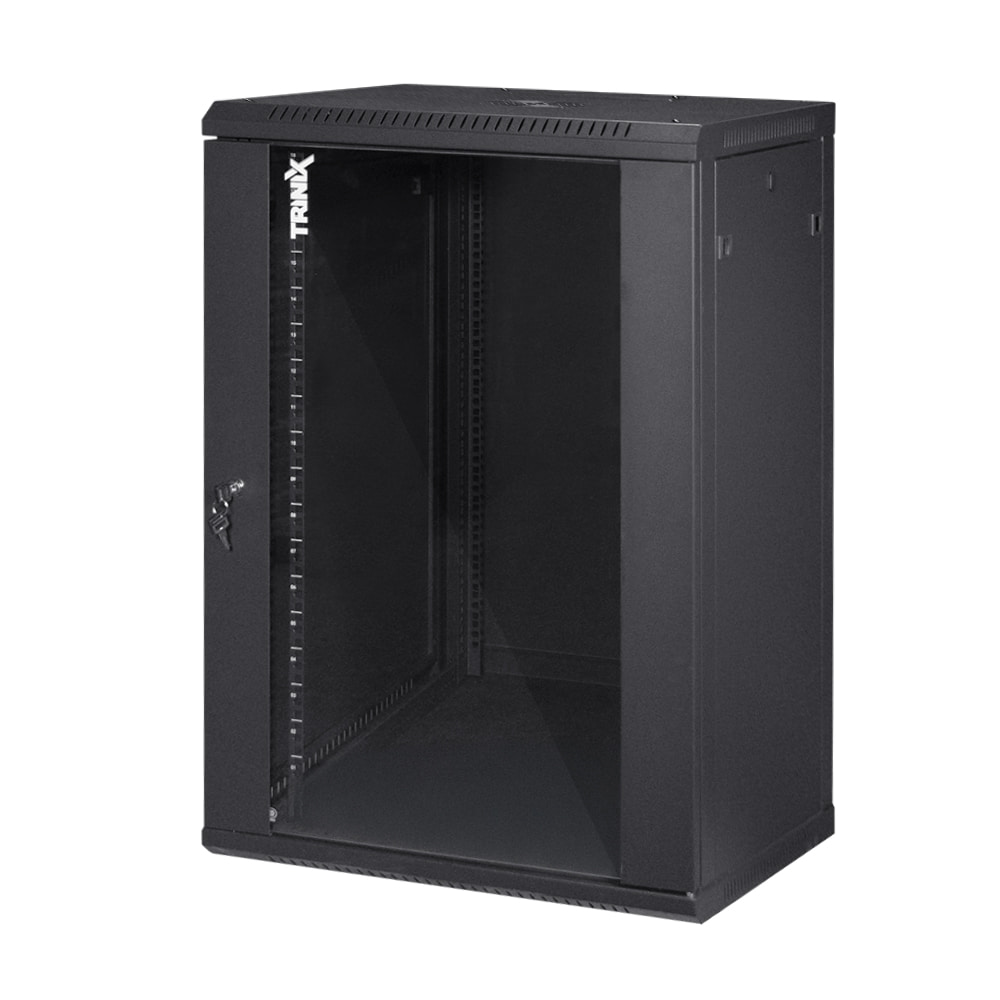

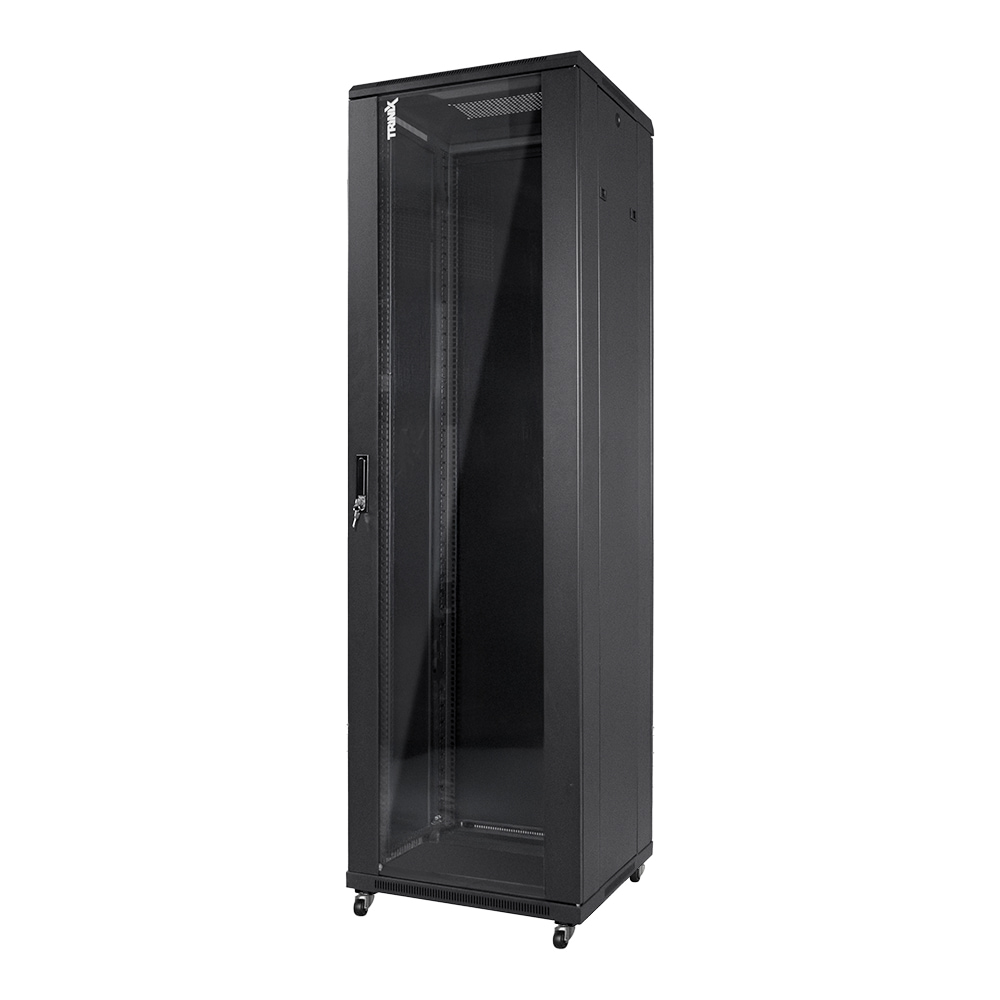

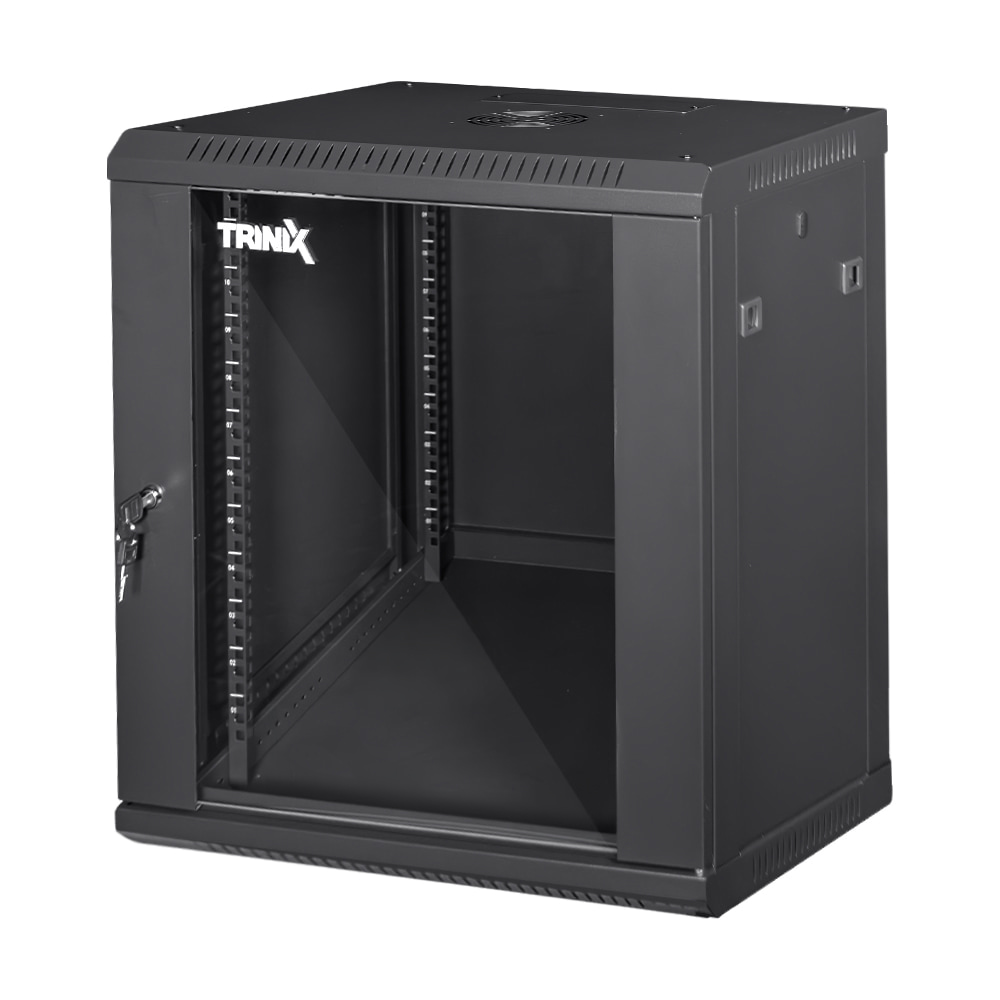

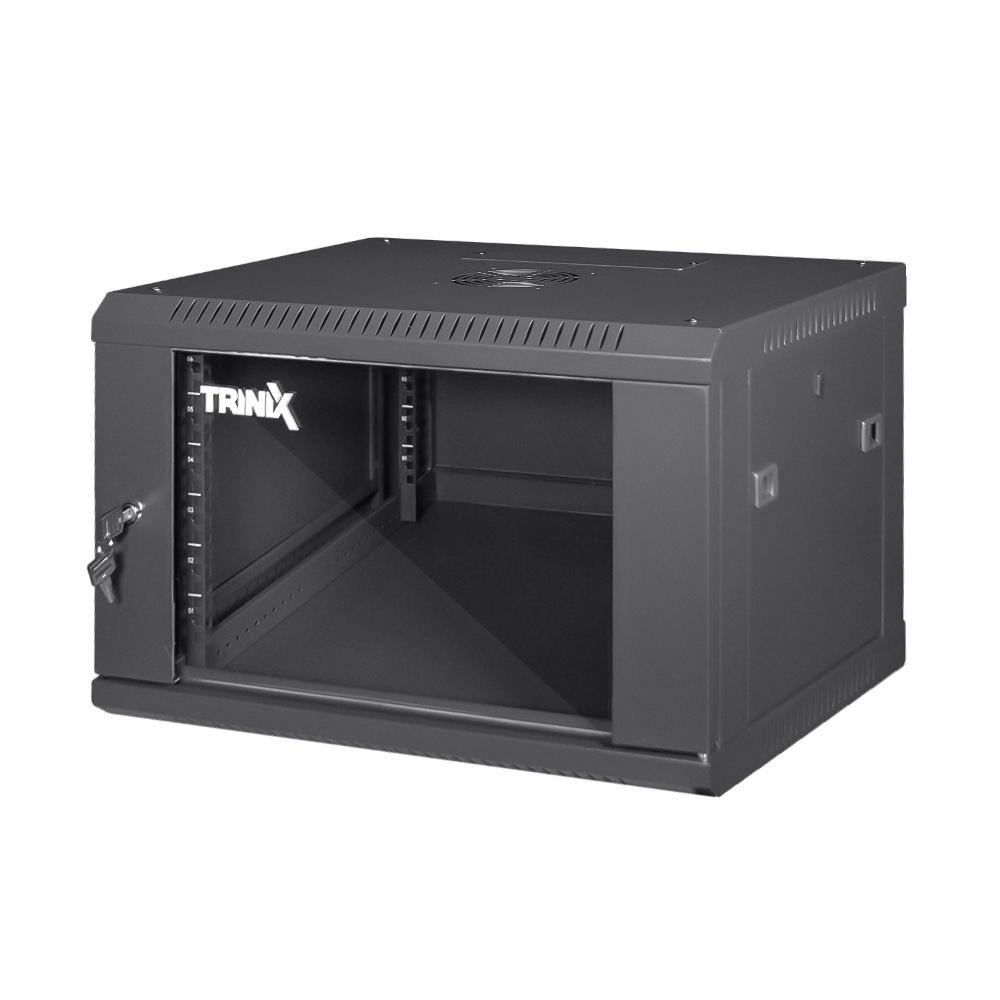

Для малих об'єктів зазвичай обирають компактні конструкції. Наприклад, настінна модель розрахована на навантаження від 40 до 80 кг. Коли ж кількість пристроїв велика, застосовується підлогова металева шафа, здатна витримати від 400 до 1500 кг ваги.
Телекомунікаційні шафи виготовляють за чіткими технічними параметрами:
- Висота в юнітах. Внутрішній простір вимірюється в монтажних одиницях. Один юніт (U) дорівнює 1,75 дюйма або 44,45 мм, а самі вироби бувають висотою від 6U до 42U.
- Ширина та глибина. Стандартом посадкових місць залишається ширина 19 дюймів. Зовнішня глибина варіюється від 350 мм до 1000 мм для різного формату корпусів.
- Типи дверей. Скляні дверцята дають змогу візуально контролювати стан індикаторів, суцільні металеві захищають від зламу, а перфоровані полегшують природну циркуляцію повітря.
- Системи охолодження. Для активного тепловідведення монтується вентиляція з вентиляторними блоками та термостатами.
- Внутрішнє оснащення. Усередині розміщена монтажна стійка, додаткова полиця для нестандартних блоків та кабельні організатори.
- Кабельні вводи. Отвори із заглушками в даху та дні полегшують монтаж і захищають від потрапляння пилу.
Виробники розраховують товщину сталі відповідно до конкретних умов експлуатації. Це гарантує міцність всієї шафи навіть у разі повного завантаження важким обладнанням.
Як вибрати шафу за форматом обладнання, запасом місця, умовами доступу, охолодженням і організацією кабелів
Підбір починають з точного розрахунку об'єму пристроїв. Якщо стандартний PoE-комутатор має висоту 1U, а джерело живлення 2U, сумарний розмір становить 3U. Завжди залишають резерв мінімум 20–30% для майбутнього розширення, тому для такої системи краще замовити корпус на 6U або 9U.
Глибину підбирають із запасом 10–15 см до габаритів найглибшого корпусу. Для пристроїв глибиною 25 см підійде каркас 400 мм. Для повнорозмірних серверів глибиною 70 см потрібна модель на 900–1000 мм, інакше самі блоки, їхні кріплення та підключені кабелі просто не помістяться.
У відкритих зонах використовують глухі металеві двері із замком з триточковим запиранням. У закритих серверних ставлять перфоровані панелі для вільного обдуву. Вбудований термостат вмикає кулери лише за досягнення +30°C, що економить ресурс систем.
Організацію кабелів планують залежно від типу та кількості ліній. Горизонтальні організатори обирають для впорядкування патч-кордів безпосередньо між патч-панелями та мережевим обладнанням. Вертикальні підходять для підлогових шаф великої місткості, де потрібно спустити пучки кабелів уздовж бічних монтажних рейок. Це знімає механічне навантаження з роз'ємів і забезпечує стабільну мережу.
Купівля комутаційної шафи в Triniti-SB: ціни, комплектація, гарантія та доставка по Україні
У нашому каталозі Triniti-SB представлений великий вибір моделей для об'єктів будь-якої складності. Прямі поставки від виробників та офіційна гарантія дають змогу роздрібним і гуртовим покупцям купити телекомунікаційні шафи без переплат. Актуальна ціна вказана в картках товарів, а швидка доставка здійснюється у будь-який куточок, де працює поштова служба, адже територія обслуговування — вся Україна.
Правильний вибір конструкції гарантує порядок у мережі та захист пристроїв. Зручне розведення ліній і надійне розміщення систем продовжують термін служби кожного вузла.
