PoE-живлення. Як працюють PoE-пристрої: інжектор, сплітер, екстендер та перетворювач

Сьогодні ми розглянемо, що таке PoE-технологія, які пристрої на ній базуються – інжектори, сплітери, екстендери, перетворювачі – та як правильно ними користуватися. А також протестуємо їх на практиці.

Що об'єднує всі ці пристрої?

Інжектори, сплітери, розширювачі, перетворювачі – усі ці пристрої об’єднує технологія PoE-(Power over Ethernet), тобто живлення поверх протоколу Ethernet. Це спосіб передавання живлення разом із даними одним кабелем Ethernet. Фізично це виглядає так: у вас є звичайний кабель вита пара, по якому одночасно передається сигнал і живлення.

Це зручно, коли потрібно підключити пристрої (IP-камери, точки доступу тощо), які не мають окремого живлення, або ж важко його провести.

1.

   PoE-сплітер NVC-PD4812/DC/24W/Gigabit

   Ціна з ПДВ

   694,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

   PoE-подовжувач-перетворювач NVC-PD45

   Ціна з ПДВ

   1 251,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

   PoE-сплітер NVC-PD48/Type-C

   Ціна з ПДВ

   251,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

   PoE-розширювач NVC-POE 4/1000

   Ціна з ПДВ

   1 593,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

   PoE-розширювач NVC-POE 4/100

   Ціна з ПДВ

   1 052,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

   PoE-інжектор NVC-PSE30TG

   716,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
7.

   PoE-інжектор NVC-PSE90G

   1 751,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
8.

   PoE-інжектор NVC-POE003

   Ціна з ПДВ

   60,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння

PoE інжектори: для чого потрібні та як працюють

PoE-інжектор – це блок живлення, який має два порти RJ45. Перший порт приймає вхідний сигнал від маршрутизатора чи роутера, а другий – передає цей сигнал далі вже з доданим живленням. Таким чином, інжектор додає живлення до корисного сигналу і може живити пристрій, наприклад, IP-камеру.

Характеристики інжекторів

Розглянемо дві моделі PoE-інжекторіі, а саме NVC-PSE30TG та NVC-PSE90G, – чим вони відрізняються, а в чому схожі:

1. Перша модель має потужність 30 Вт, живлення передається по двох парах: 1,2 (+) / 3,6 (-) пін.
2. Друга модель – потужністю 90 Вт, живлення передається по всіх чотирьох парах.

Схожості інжекторів у комплектації – пристрій з кабелем живлення. Обидва корпуси інжекторів схожі та мають можливість стикування між собою для зручного монтажу.

PoE-розширювачі: розширення кількості портів і відстані

PoE-розширювачі або ж екстендер (від англ. «extend» – розширювати) розширює один вхідний порт на чотири вихідних. Вони використовуються для подовження лінії живлення та передачі сигналу до віддалених мережевих пристроїв – наприклад, IP-камер, точок доступу чи відеодомофонів – без потреби в додаткових розетках або прокладанні окремих силових кабелів. PoE-розширювачі спрощують монтаж і дають змогу реалізовувати енергоефективні рішення у мережах відеоспостереження та автоматизації.

Пристрої PoE-розширювачі

Розглянемо дві моделі розширювачів: NVC-POE 4/100 та NVC-POE 4/1000. Інші порти також позначені. Зовні екстендери також однакові, відрізняються лише швидкістю:

• Перша модель – 100 Мбіт/с.
• Друга модель – 1000 Мбіт/с.

В обох пристроях перший порт підписаний як вхідний із максимальною потужністю до 90 Вт. Більше спільних рис обох пристроїв:

• Порти 1-3 можуть подавати до 30 Вт кожен.
• Четвертий порт підтримує до 60 Вт.
• Загальна вхідна потужність – до 90 Вт.
• Є перемикач швидкості: якщо його увімкнути, максимальна відстань між розширювачем і пристроєм збільшується зі 100 до 250 метрів.

Важливо: якщо на вхід подається менше енергії (наприклад, 30 Вт), вона автоматично розподіляється між портами. У такому разі кожен порт отримає приблизно по 6–7 Вт.

Гігабітна модель має перемикач швидкості. Якщо його активувати – відстань між екстендером і пристроєм збільшується зі 100 до 250 м.

PoE-перетворювачі: для чого вони потрібні

PoE-перетворювачі – ці пристрої корисні, коли у вас є PoE-мережа, але сам пристрій (наприклад, IP-камера або точка доступу) не підтримує PoE і живиться, скажімо, від 12 В.

Як це працює?

PoE-перетворювач приймає живлення через Ethernet (PoE IN), а на виході видає:

• живлення через окремий розʼєм (12 В, або інше, залежно від моделі);
• сигнал Ethernet через звичайний патчкорд – вже без живлення.

Таким чином, ви можете подавати живлення по кабелю на значну відстань, а далі просто отримати потрібну напругу для свого пристрою.

Огляд моделей

Розглянемо детальніше три моделі PoE-перетворювачів:

1. PoE-сплітер NVC-PD4812/DC/24W/Gigabit. Стандартний вихід на 12 В через окремий розʼєм живлення. Ідеально для камер чи точок доступу, які не підтримують PoE.
2. PoE-сплітер NVC-PD48/Type-C. Майже те саме, але замість звичайного живлення – вихід через Type-C.

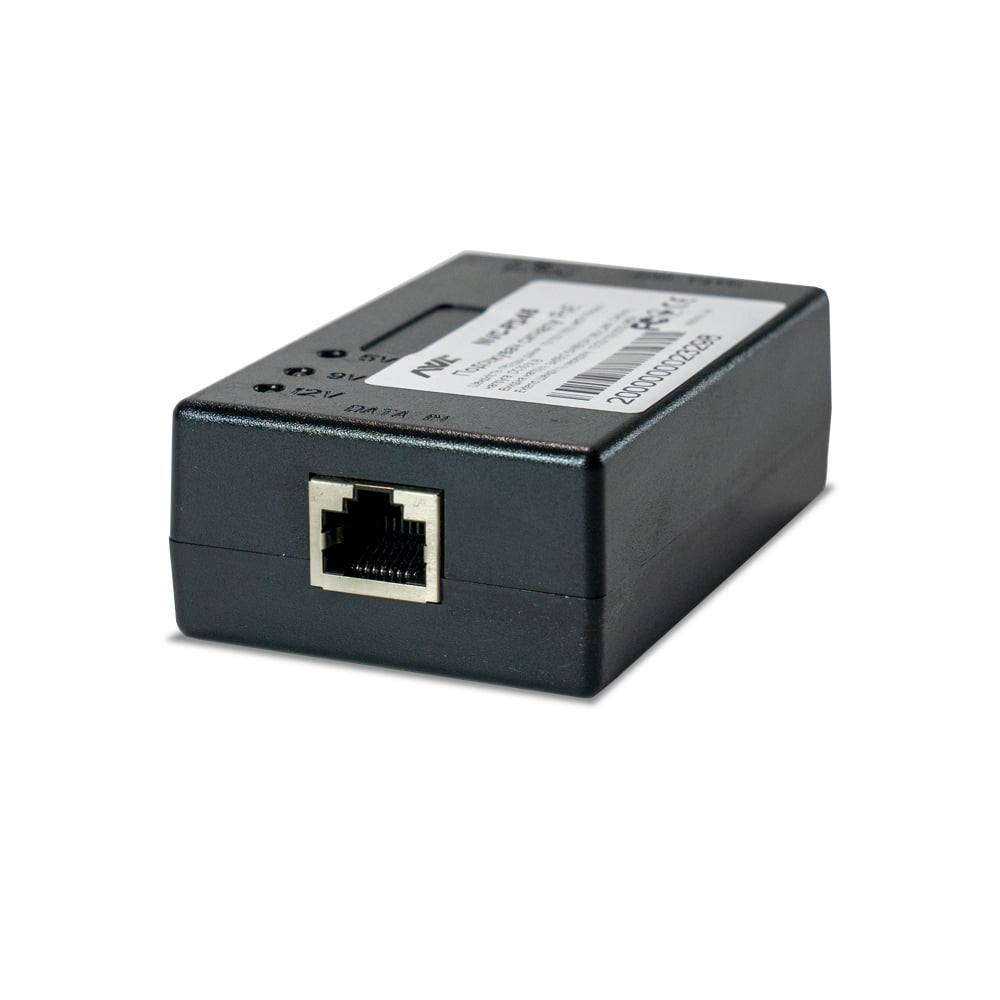

3. PoE-подовжувач-перетворювач NVC-PD45. Має перемикач вихідної напруги – 5 В, 9 В або 12 В. Також видає Ethernet-сигнал без живлення та регульовану напругу живлення через окремий кабель. Усе перемикається спеціальним тумблером на корпусі.

Пасивні сплітери й інжектори

Найпростіший варіант – пасивні PoE-комплекти, які складаються з інжектора та сплітера.
Вони працюють на базі 100 Мбіт Ethernet і використовують ті жили витої пари, які не задіяні для передачі даних (4–5 та 7–8 пін).

1. У точці А (наприклад, біля роутера чи реєстратора) встановлюється інжектор – він «впорскує» живлення в кабель.
2. У точці B (наприклад, біля IP-камери) – сплітер, який відокремлює живлення від даних та подає його на пристрій.

Ці комплекти продаються парою, і єдина різниця між моделями – в типах розʼємів живлення.

Висновок

PoE-пристрої мають дуже широкий спектр застосування. Ці пристрої значно спрощують інфраструктуру систем відеоспостереження, мережевих рішень та віддаленого доступу, дозволяючи ефективно працювати навіть у складних умовах та на значних відстанях.
