PoE-питание. Как работают PoE-устройства: инжектор, сплиттер, экстендер и преобразователь

Сегодня мы рассмотрим, что такое PoE-технология, какие устройства на ней базируются – инжекторы, сплиттеры, экстендеры, преобразователи, – как правильно ими пользоваться.

Что объединяет все эти устройства?

Инжекторы, сплитеры, расширители, преобразователи– все эти устройства объединяет технология PoE-(Power over Ethernet), то есть питание поверх протокола Ethernet. Это способ передачи питания вместе с данными одним кабелем Ethernet. Физически это выглядит так: у вас есть обычный кабель витая пара, по которому одновременно передается сигнал и питание.

Это удобно, когда нужно подключить устройства (IP-камеры, точки доступа и т.п.), не имеющие отдельного питания, или трудно его провести.

1.

   PoE-сплиттер NVC-PD4812/DC/24W/Gigabit

   Цена с НДС

   718,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

   PoE-удлинитель-преобразователь NVC-PD45

   Цена с НДС

   1 294,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
3.

   PoE-сплиттер NVC-PD48/Type-C

   Цена с НДС

   259,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

   PoE-расширитель NVC-POE 4/1000

   Цена с НДС

   1 648,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
5.

   PoE-расширитель NVC-POE 4/100

   Цена с НДС

   1 089,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
6.

   PoE-инжектор NVC-PSE30TG

   Цена с НДС

   740,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
7.

   PoE-инжектор NVC-PSE90G

   Цена с НДС

   1 811,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
8.

   PoE-инжектор NVC-POE003

   1

   Цена с НДС

   120,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение

PoE инжекторы: для чего нужны и как работают

PoE-инжектор – это блок питания, имеющий два порта RJ45. Первый порт принимает входной сигнал от маршрутизатора или роутера, а второй – передает этот сигнал уже с добавленным питанием. Таким образом, инжектор добавляет питание к полезному сигналу и может питать устройство, например IP-камеру.

Характеристики инжекторов

Рассмотрим две модели PoE-инжекторов, а именно NVC-PSE30TG и NVC-PSE90G, – чем они отличаются, а в чем схожи:

1. Первая модель имеет мощность 30 Вт, питание передается по двум парам: 1,2(+) / 3,6(-) пен.
2. Вторая модель – мощностью 90 Вт, питание передается по всем четырем парам.

Сходство инжекторов в комплектации – устройство с кабелем питания. Оба корпуса инжекторов схожи и имеют возможность стыковки для удобного монтажа.

PoE-расширители: расширение количества портов и расстояния

PoE-расширители или экстендер (от англ. «extend» – расширять) расширяет один входной порт на четыре выходных. Они используются для удлинения линии питания и передачи сигнала к удаленным сетевым устройствам – например, IP-камерам, точкам доступа или видеодомофонам – без необходимости в дополнительных розетках или прокладке отдельных силовых кабелей. PoE-расширители упрощают монтаж и позволяют реализовывать энергоэффективные решения в сетях видеонаблюдения и автоматизации.

Устройства PoE-расширители

Рассмотрим две модели расширителей: NVC-POE 4/100 и NVC-POE 4/1000. Другие порты также отмечены. Внешне экстендеры тоже одинаковы, отличаются только скоростью:

• Первая модель – 100 Мбит/с.
• Вторая модель – 1000 Мбит/с.

В обоих устройствах первый порт подписан как входящий с максимальной мощностью до 90 Вт. Больше общих черт обоих устройств:

• Порты 1-3 могут подавать до 30 Вт каждый.
• Четвертый порт поддерживает 60 Вт.
• Общая входная мощность – до 90 Вт.
• Есть переключатель скорости: если его включить, максимальное расстояние между расширителем и устройством увеличивается с 100 до 250 метров.

Важно: если на вход подается меньше энергии (например, 30 Вт), она автоматически распределяется между портами. В этом случае каждый порт получит примерно по 6–7 Вт.

Гигабитная модель имеет переключатель скорости. Если его активировать, расстояние между экстендером и устройством увеличивается со 100 до 250 м.

PoE-преобразователи: для чего они нужны

PoE-преобразователи – эти устройства полезны, когда у вас есть PoE-сеть, но само устройство (например, IP-камера или точка доступа) не поддерживает PoE и питается, скажем, от 12 В.

Как это работает?

PoE-преобразователь принимает питание через Ethernet (PoE IN), а на выходе выдает:

• питание через отдельный разъем (12 В, или другое, в зависимости от модели);
• сигнал Ethernet через обычный патчкорд – уже без питания.

Таким образом, вы можете подавать питание по кабелю на значительное расстояние, а затем просто получить нужное напряжение для своего устройства.

Обзор моделей

Рассмотрим подробнее три модели PoE-преобразователей:

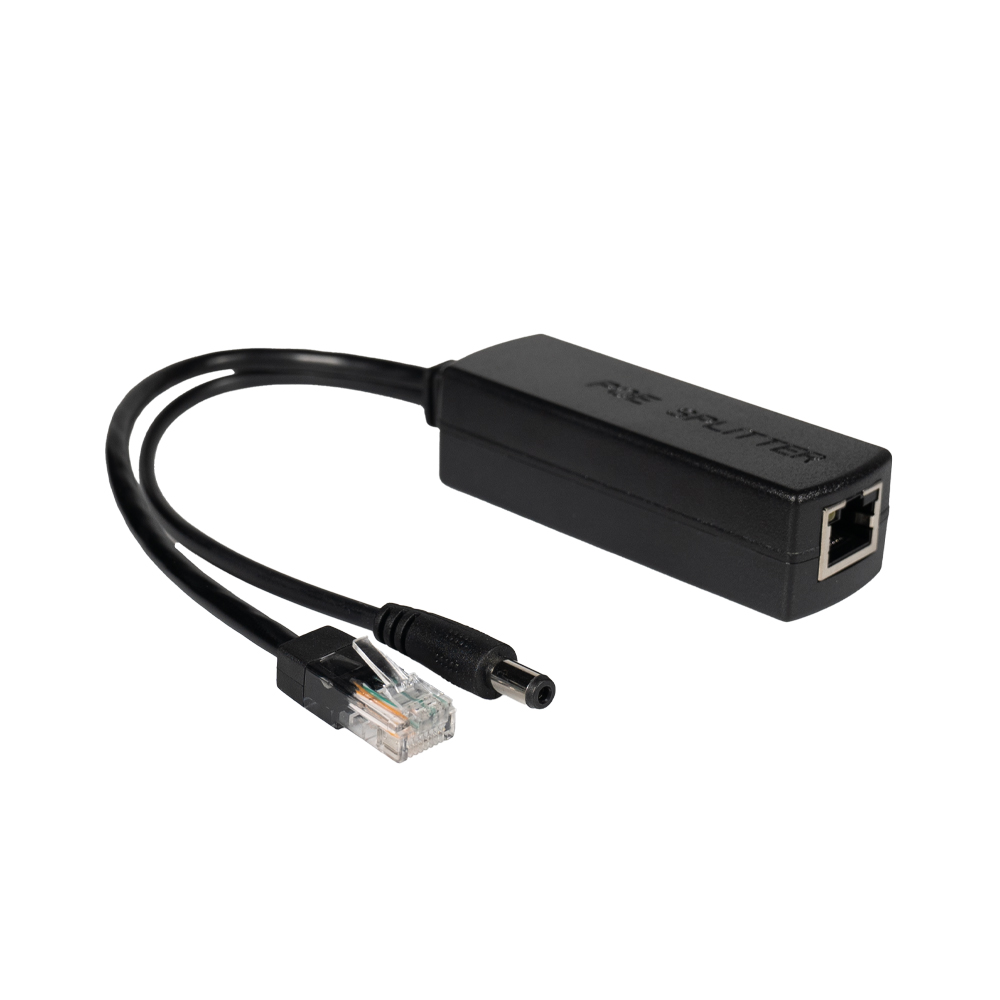

1. PoE-сплітер NVC-PD4812/DC/24W/Gigabit. Стандартный выход на 12 В через отдельный разъем питания. Идеально для камер или точек доступа, не поддерживающих PoE.
2. PoE-сплітер NVC-PD48/Type-C. Почти то же самое, но вместо обычного питания – выход через Type-C.

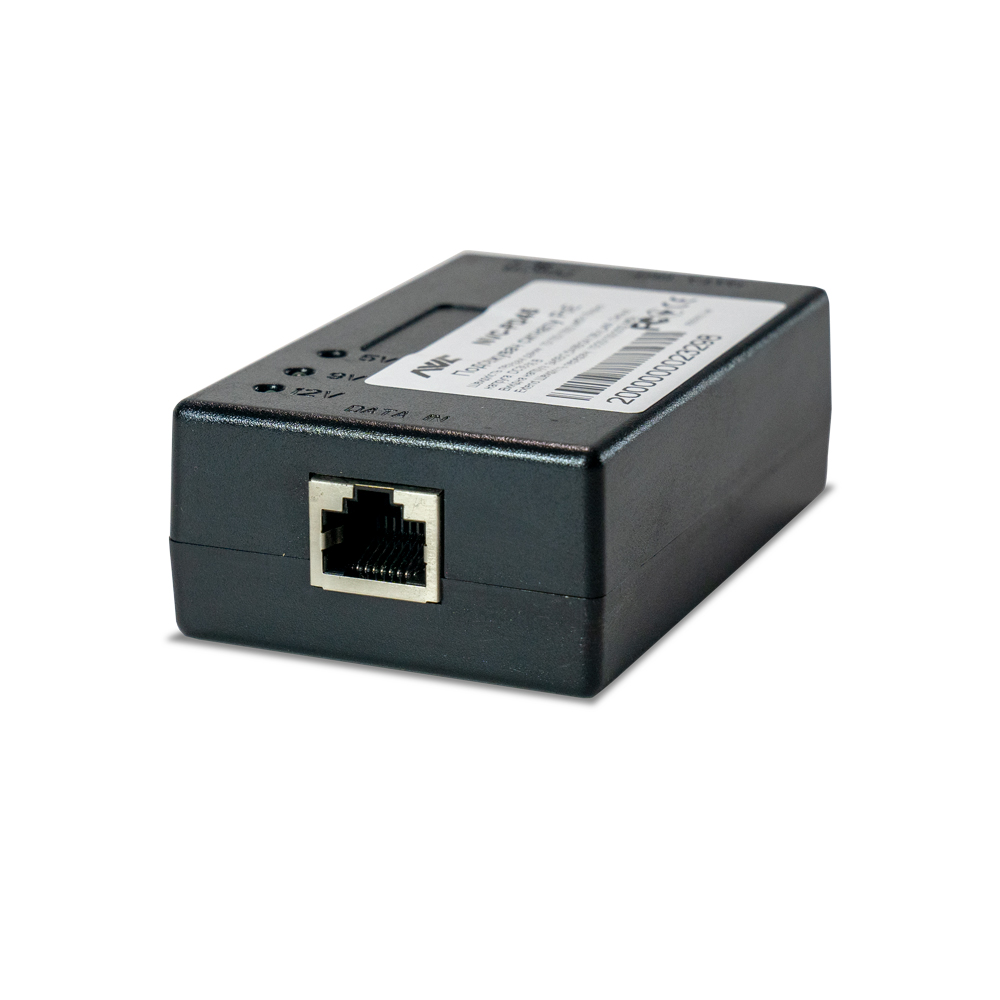

3. PoE-подовжувач-перетворювач NVC-PD45. Имеет переключатель выходных напряжений – 5 В, 9 В или 12 В. Выдает Ethernet-сигнал без питания и регулируемое напряжение питания через отдельный кабель. Всё переключается специальным тумблером на корпусе.

Пассивные сплиттеры и инжекторы

Самый простой вариант – пассивные PoE-комплекты, состоящие из инжектора и сплиттера. Они работают на базе 100 Мбит Ethernet и используют те жилы витой пары, которые не задействованы для передачи данных (4–5 и 7–8 пин).

1. В точке А (например, возле роутера или регистратора) устанавливается инжектор – он «впрыскивает» питание в кабель.
2. В точке B (например, возле IP-камеры) – сплиттер, отделяющий питание от данных и подающий его на устройство.

Эти комплекты продаются паром, и единственная разница между моделями – в типах разъемов питания.

Вывод

PoE устройства имеют очень широкий спектр применения. Эти устройства значительно упрощают инфраструктуру систем видеонаблюдения, сетевых решений и удаленного доступа, что позволяет эффективно работать даже в сложных условиях и на значительных расстояниях.
