Матричний мікшуючий підсилювач у системі оповіщення та озвучування від CMX Audio | PA-4240MX

Як організувати звуковий супровід на об'єкті, де в кожному приміщенні свої вимоги? Наприклад, у торговому залі потрібна фонова музика, на складі – чіткі оголошення, а на літній терасі – тихий лаунж. Рішення є – це централізоване керування звуком за допомогою матричного підсилювача, такого як CMX PA-4240MX.

У цьому матеріалі ми розібрали ключові можливості цього пристрою. Пояснили, чим він принципово відрізняється від звичайних моделей, як на практиці працює його головна перевага – керування чотирма незалежними звуковими зонами, і показали, як підключати до нього різноманітні джерела звуку. Для демонстрації можливостей пристрою ми зібрали систему аудіо оповіщення на 4 зони з використанням різної акустики CMX та протестували, як підсилювач справляється з різними сценаріями: від тихої фонової музики до гучних повідомлень.

Чим міксуючий підсилювач відрізняється від звичайного?

Щоб зрозуміти цінність пристрою, варто розібратися в термінології.

Звичайний підсилювач просто бере сигнал і робить його голоснішим. Все.

Мікшуючий підсилювач – це як центр керування звуком. Він дозволяє підключати одночасно декілька джерел – наприклад, мікрофон, телефон зі звуком, інтернет-радіо – і регулювати гучність кожного окремо. А у випадку з CMX PA-4240MX він ще й матричний, тобто працює на 4 зони. Це означає, що можна зробити так, щоб у залі музика грала голосніше, на складі тихіше, а в офісі взагалі було чути лише оголошення.

Знайомство з CMX PA-4240MX

Отже, знайомтесь – CMX PA-4240MX, де контроль над кожною зоною – як у диспетчера NASA.

Передня панель

• Мультимедійний модуль. Зліва розташований плеєр: МР3, FM-радіо, Bluetooth, флешка. Підключив, увімкнув – і музика вже летить у потрібну зону.
• Блок перемикачів зон. Хочете, щоб у певній зоні звучала музика, а в іншій – оголошення? Просто натискаєте відповідну кнопку, і сигнал піде туди, куди треба.
• Атенюатори. Це ті самі «крутилки», якими регулюється гучність кожного джерела або зони окремо. Тут можна підміксувати мікрофон, AUX або будь-яке інше джерело, і все це – без зайвих пультів.
• Цифрові індикатори зон. Вони не просто гарно світяться, а реально допомагають розуміти, що і де грає. А ще можна обрати режим МОНО, щоб ваші оголошення звучали чітко та без відлуння.
• Кнопка «Зумер» (Chime). Фаворит багатьох – кнопка для швидкої подачі сигналу уваги перед важливим повідомленням.

І, звісно ж, праворуч розташовані головний регулятор гучності та кнопка Power. Натискаємо – і ми в ефірі.

Задня панель

Тут починається вся магія. Якщо на передній панелі розташовані органи керування, то саме ззаду вирішується, що й куди грає.

• Живлення – звичайна розетка змінного струму з вимикачем та запобіжником.
• Виходи на зони 100В для систем, де йде трансляція через 100-вольтову лінію. Підійде для великих об'єктів, коли треба далеко тягнути кабель без втрат.
• Виходи 8-16 Ом для стандартних акустичних систем.
• Лінійний вихід – можна підключити інший підсилювач або записуючий пристрій, якщо система виросла, і цього «малюка» вже не вистачає.
• AUX OUT – щоб завести сигнал на зовнішні пристрої, наприклад, активні колонки.
• EMC вихід для пожежної чи аварійної сигналізації. Як тільки приходить сигнал, вся музика замовкає, і система транслює екстрене повідомлення.
• Моніторний вихід – можна підключити колонку чи навушники, щоб слухати, що реально йде в ефір.
• Комбіновані входи XLR або 6.3 мм Jack, сюди можна підключати як мікрофони, так і лінійні джерела.
• DIP-перемикачі – дрібна, але дуже важлива штука. Тут можна вибрати режим мікрофон/лінія та увімкнути фантомне живлення +48В.
• Порт RJ45 для підключення віддаленого мікрофона чи пульта. Тобто керувати системою можна, не підбігаючи до підсилювача.
• Вхід Mute – екстрене відключення звуку з найвищим пріоритетом.
• FM антена, щоб радіо ловило як слід.
• Регулятори тембру – низи й верхи для мікрофонів 2-4 та AUX, щоб одразу підкоригувати звук під себе.

Одним словом, такий набір портів та налаштувань дозволяє гнучко інтегрувати підсилювач у будь-яку аудіосистему та вирішити практично будь-яке завдання з оповіщення та озвучування.

Підключення та тест

Переходимо від теорії до практики. Для демонстрації гнучкості системи до підсилювача було підключено кілька типів акустики CMX, кожен з яких вирішує специфічні завдання.

Вуличний гучномовець CMX WSK-420DSW

Перший варіант – вулична настінна колонка. Надійний варіант для відкритих просторів – двір, вхідна зона, територія біля підприємства. Потужність можна регулювати, а корпус розрахований на роботу за будь-яких погодних умов. Простіше кажучи – встановив і забув.

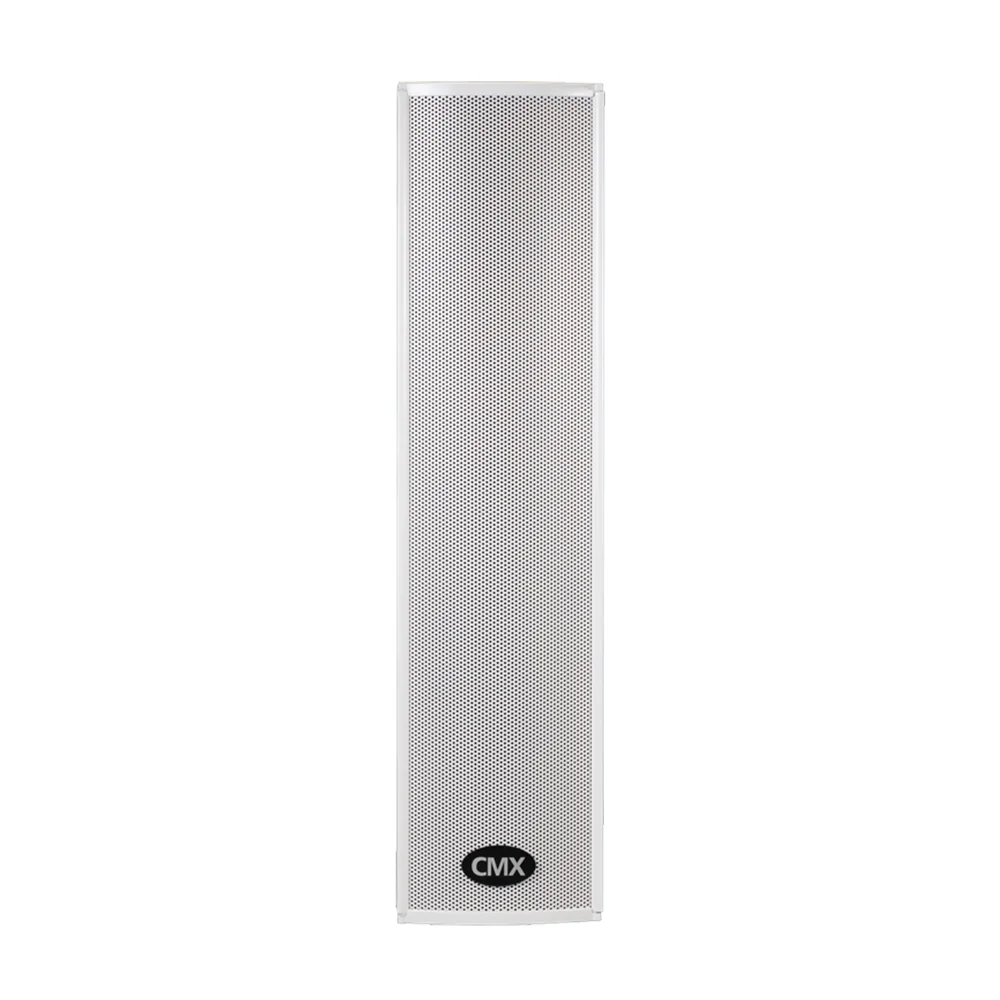

Сертифікований гучномовець CMX CLSK-40CAEN

А що робити, якщо замовник каже: «Нам треба за нормами пожежної безпеки»? Тут вже підключається рішення CLSK-40CAEN. Це також вулична колонка, але вже з сертифікацією EN54-24, тобто вона відповідає європейським нормам протипожежної безпеки. Такі рішення зазвичай ставлять у громадських будівлях, ТРЦ, готелях.

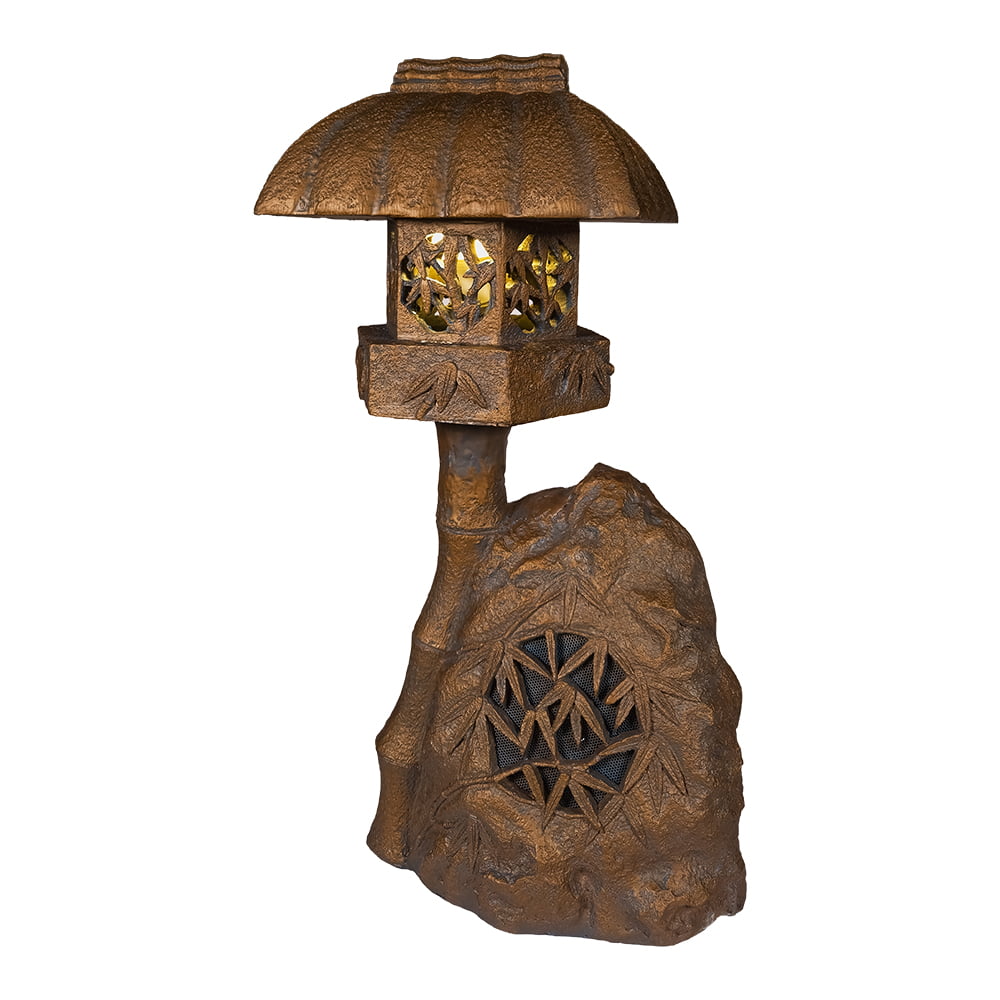

Садова акустика CMX GSK-30DT

Акустична система GSK-30DT виглядає як декоративний камінь, але насправді видає чистий звук і не боїться дощу чи снігу. Але і це не все: завдяки вбудованому патрону E27, якщо вкрутити туди звичайну лампу, колонка перетворюється ще й на садовий світильник. Такі колонки часто ставлять у парках, готельних комплексах, біля басейнів.

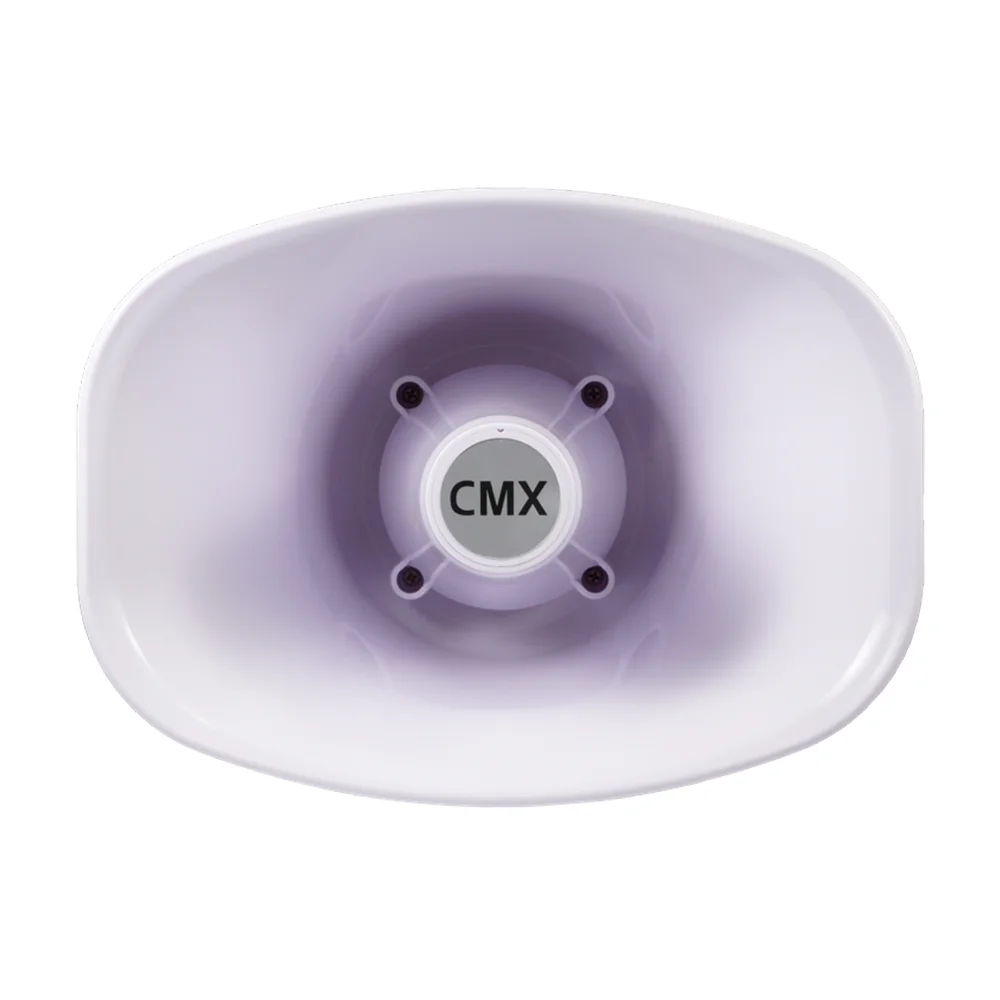

Рупорний гучномовець CMX HSK-30TSEN

Якщо ж потрібно, щоб звук з колонки почули на десятки метрів вперед, то тут вже знадобиться рупорний гучномовець, наприклад HSK-30TSEN. Він теж сертифікований за EN54-24, і його головна перевага – спрямований потужний звук. Чудовий варіант для стадіонів, складів чи паркінгів.

Пейджинговий мікрофон CMX PA-4500RM

Для зручного керування до підсилювача підключається виносний пейджинговий мікрофон CMX PA-4500RM. Його головна фішка – підтримка чотирьох зон. Тобто, якщо є офіс, склад, рецепція і вулична територія – можна одним натисканням кнопки обрати, куди саме піде оголошення. А ще він має чіткий і якісний звук, без фону чи зайвих шумів.

Для яких об'єктів підійде така система?

Отже, була зібрана проста, але водночас дуже функціональна система оповіщення. І ось настав момент істини: живлення увімкнено, гучність додано... Результат? Система працює, та ще й як! Миттєво стає зрозумілою головна перевага: звук можна одразу направити на конкретні зони. Наприклад, в офісі він звучить, а на складі – тиша, і все це керується з передньої панелі.

Система справді зручна: підключив пару кабелів – і вже можна робити оголошення або крутити музику хоч на 4 зони окремо. Ніяких складнощів, все інтуїтивно. Таке рішення є оптимальним для:

• закладів рітейлу та гостинності: магазинів, кафе, ресторанів, готелів;
• комерційних приміщень: офісних центрів, невеликих ТРЦ, фітнес-клубів;
• промислових об'єктів: складів, виробничих цехів, логістичних комплексів;
• освітніх та медичних закладів: шкіл, клінік, навчальних центрів.

Одним словом, гнучкість системи дозволяє ефективно вирішувати завдання озвучення та оповіщення на об'єктах практично будь-якого типу.
