Матричный микширующий усилитель в системе оповещения и озвучивания от CMX Audio | PA-4240MX

Как организовать звуковое сопровождение на объекте, где в каждом помещении свои требования? Например, в торговом зале нужна фоновая музыка, на складе – четкие объявления, а на летней террасе – тихий лаунж. Решение есть – это централизованное управление звуком с помощью матричного усилителя, такого как CMX PA-4240MX.

В этом материале мы разобрали ключевые возможности этого устройства. Объяснили, чем оно принципиально отличается от обычных моделей, как на практике работает его главное преимущество – управление четырьмя независимыми звуковыми зонами, и показали, как подключать к нему разнообразные источники звука. Для демонстрации возможностей устройства мы собрали систему аудио оповещения на 4 зоны с использованием различной акустики CMX и протестировали, как усилитель справляется с разными сценариями: от тихой фоновой музыки до громких сообщений.

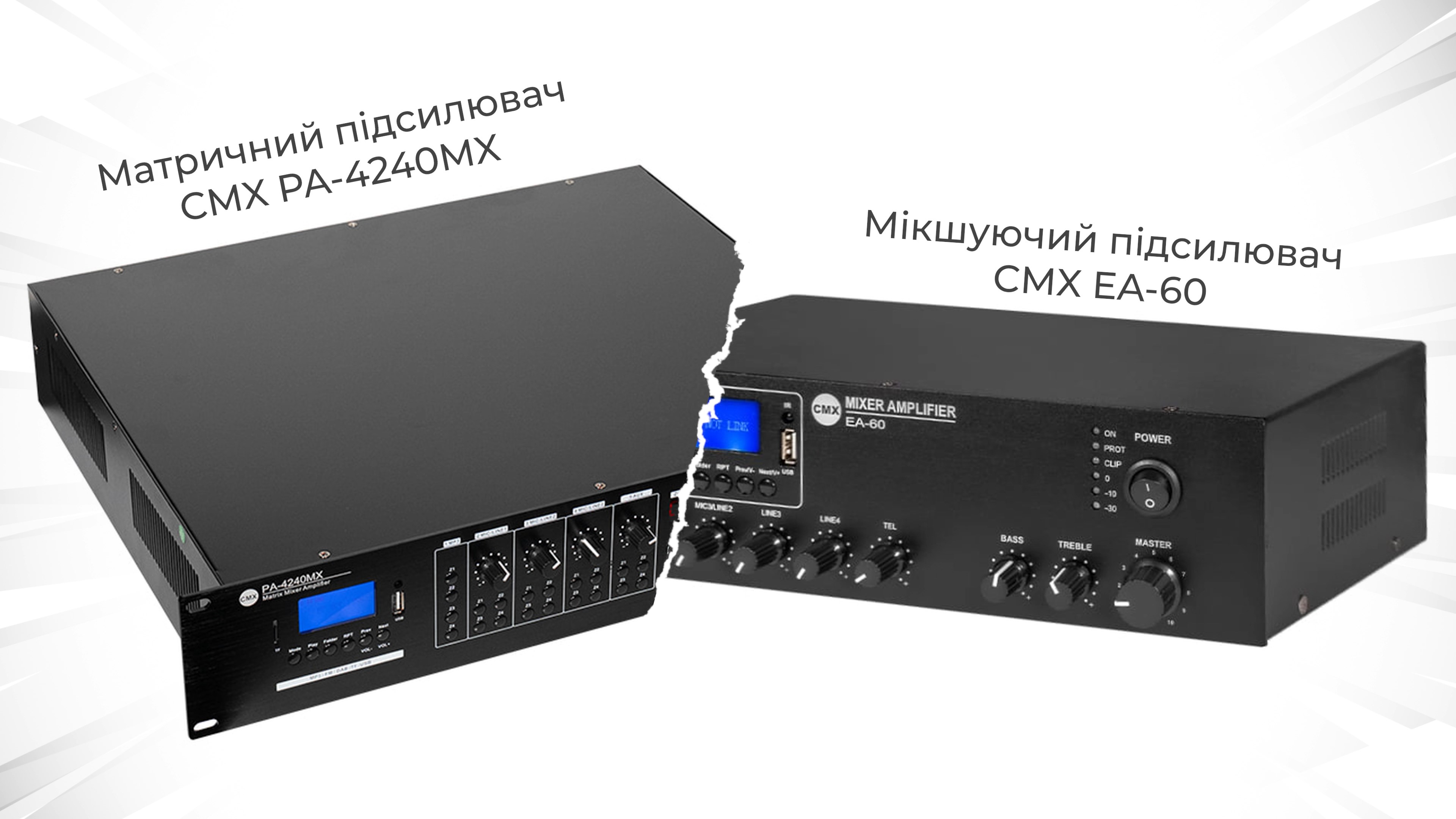

Чем микширующий усилитель отличается от обычного?

Чтобы понять ценность устройства, стоит разобраться в терминологии.

Обычный усилитель просто берет сигнал и делает его громче. Все.

Микширующий усилитель – это как центр управления звуком. Он позволяет подключать одновременно несколько источников – например, микрофон, телефон со звуком, интернет-радио – и регулировать громкость каждого в отдельности. А в случае с CMX PA-4240MX он еще и матричный, то есть работает на 4 зоны. Это означает, что можно сделать так, чтобы в зале музыка играла громче, на складе тише, а в офисе вообще были слышны только объявления.

Знакомство с CMX PA-4240MX

Итак, знакомьтесь – CMX PA-4240MX, где контроль над каждой зоной – как у диспетчера NASA.

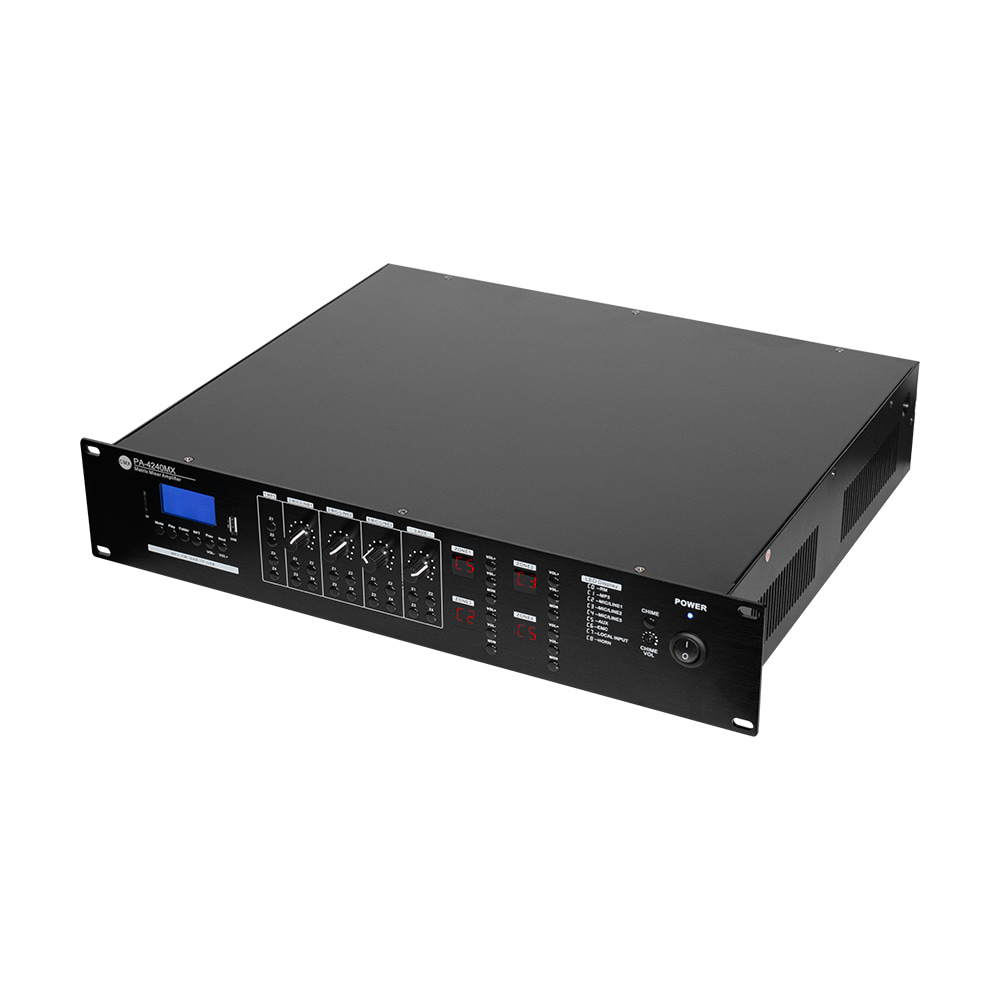

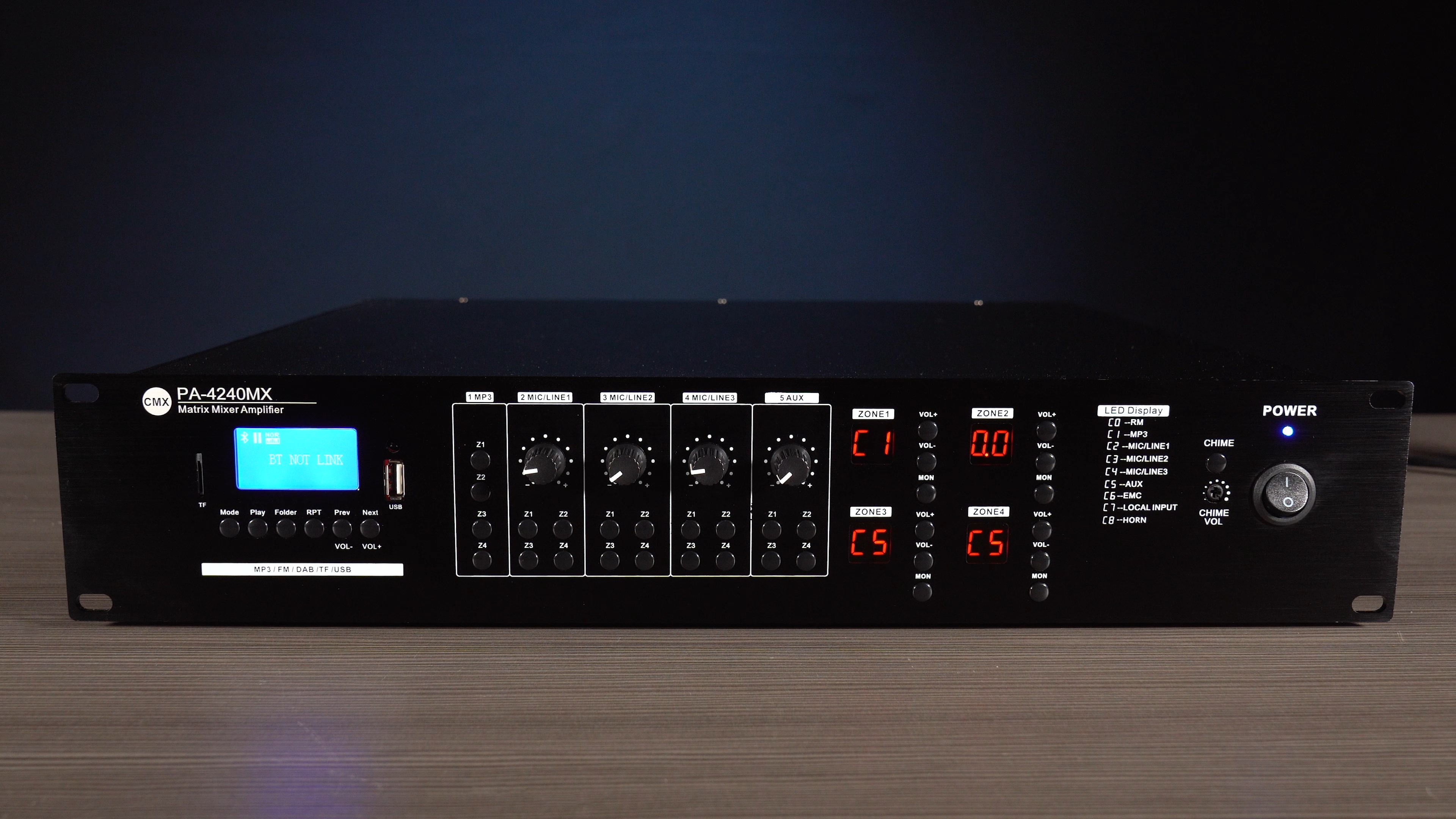

Передняя панель

• Мультимедийный модуль. Слева расположен плеер: МР3, FM-радио, Bluetooth, флешка. Подключил, включил – и музыка уже летит в нужную зону.
• Блок переключателей зон. Хотите, чтобы в определенной зоне звучала музыка, а в другой – объявления? Просто нажимаете соответствующую кнопку, и сигнал пойдет туда, куда нужно.
• Аттенюаторы. Это те самые «крутилки», которыми регулируется громкость каждого источника или зоны в отдельности. Здесь можно подмиксовать микрофон, AUX или любой другой источник, и все это – без лишних пультов.
• Цифровые индикаторы зон. Они не просто красиво светятся, а реально помогают понимать, что и где играет. А еще можно выбрать режим МОНО, чтобы ваши объявления звучали четко и без эха.
• Кнопка «Зуммер» (Chime). Фаворит многих – кнопка для быстрой подачи сигнала внимания перед важным сообщением.

И, конечно же, справа расположены главный регулятор громкости и кнопка Power. Нажимаем – и мы в эфире.

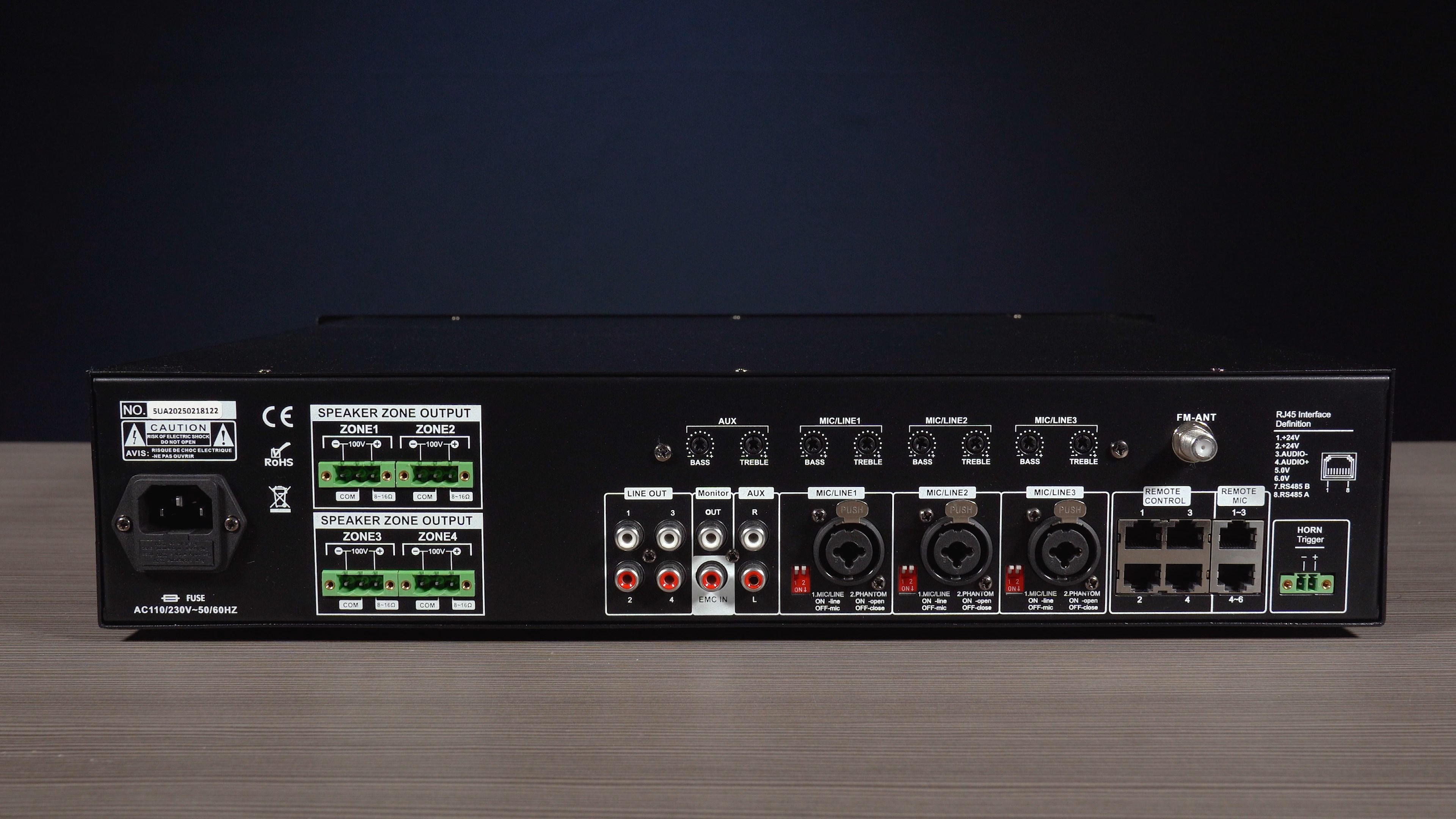

Задняя панель

Здесь начинается вся магия. Если на передней панели расположены органы управления, то именно сзади решается, что и куда играет.

• Питание – обычная розетка переменного тока с выключателем и предохранителем.
• Выходы на зоны 100В для систем, где идет трансляция через 100-вольтовую линию. Подойдет для больших объектов, когда нужно далеко тянуть кабель без потерь.
• Выходы 8-16 Ом для стандартных акустических систем.
• Линейный выход – можно подключить другой усилитель или записывающее устройство, если система выросла, и этого «малыша» уже не хватает.
• AUX OUT – чтобы завести сигнал на внешние устройства, например, активные колонки.
• EMC выход для пожарной или аварийной сигнализации. Как только приходит сигнал, вся музыка замолкает, и система транслирует экстренное сообщение.
• Мониторный выход – можно подключить колонку или наушники, чтобы слушать, что реально идет в эфир.
• Комбинированные входы XLR или 6.3 мм Jack, сюда можно подключать как микрофоны, так и линейные источники.
• DIP-переключатели – мелкая, но очень важная штука. Здесь можно выбрать режим микрофон/линия и включить фантомное питание +48В.
• Порт RJ45 для подключения удаленного микрофона или пульта. То есть управлять системой можно, не подбегая к усилителю.
• Вход Mute – экстренное отключение звука с наивысшим приоритетом.
• FM антенна, чтобы радио ловило как следует.
• Регуляторы тембра – низы и верха для микрофонов 2-4 и AUX, чтобы сразу подкорректировать звук под себя.

Одним словом, такой набор портов и настроек позволяет гибко интегрировать усилитель в любую аудиосистему и решить практически любую задачу по оповещению и озвучиванию.

Подключение и тест

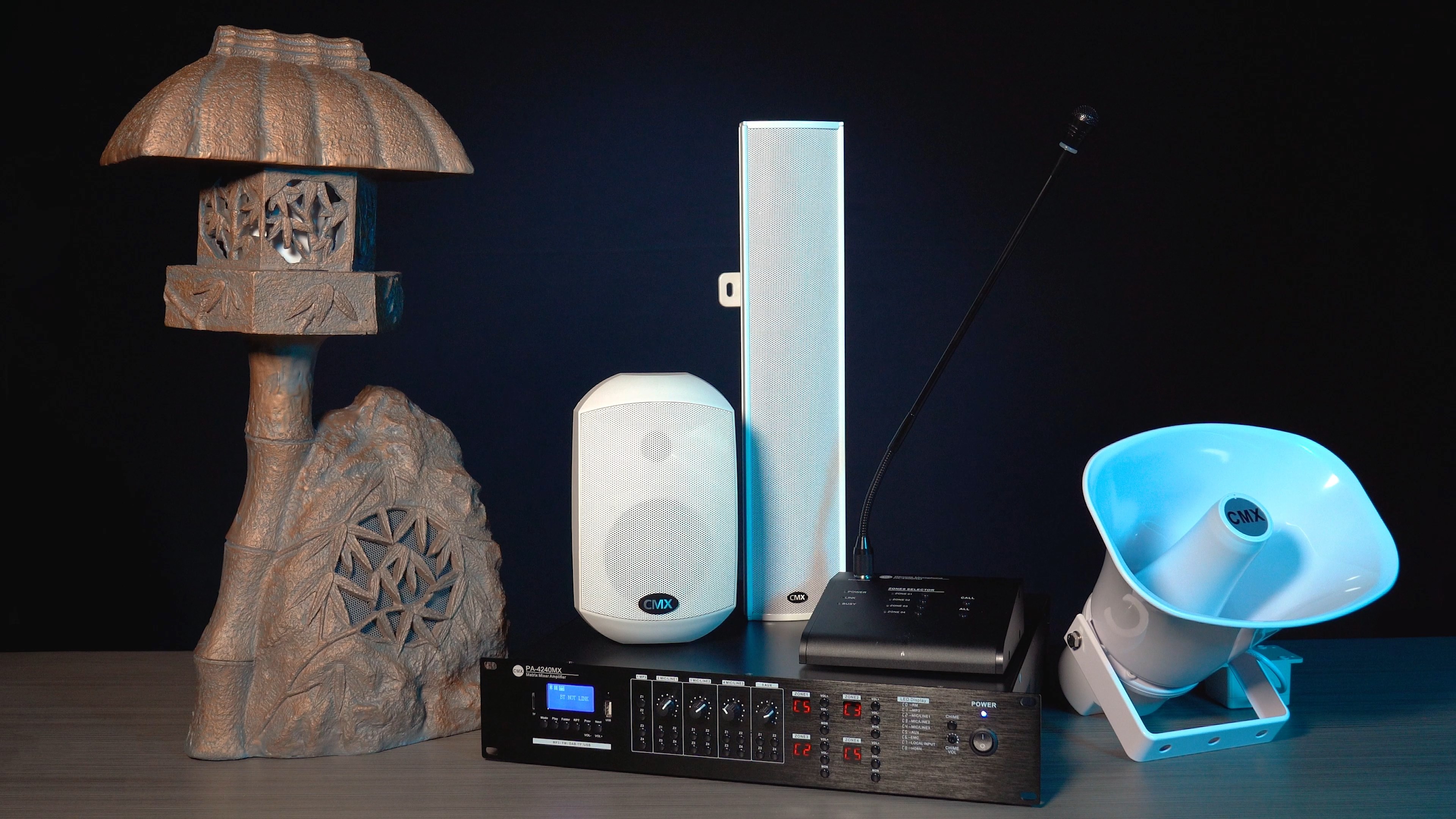

Переходим от теории к практике. Для демонстрации гибкости системы к усилителю было подключено несколько типов акустики CMX, каждый из которых решает специфические задачи.

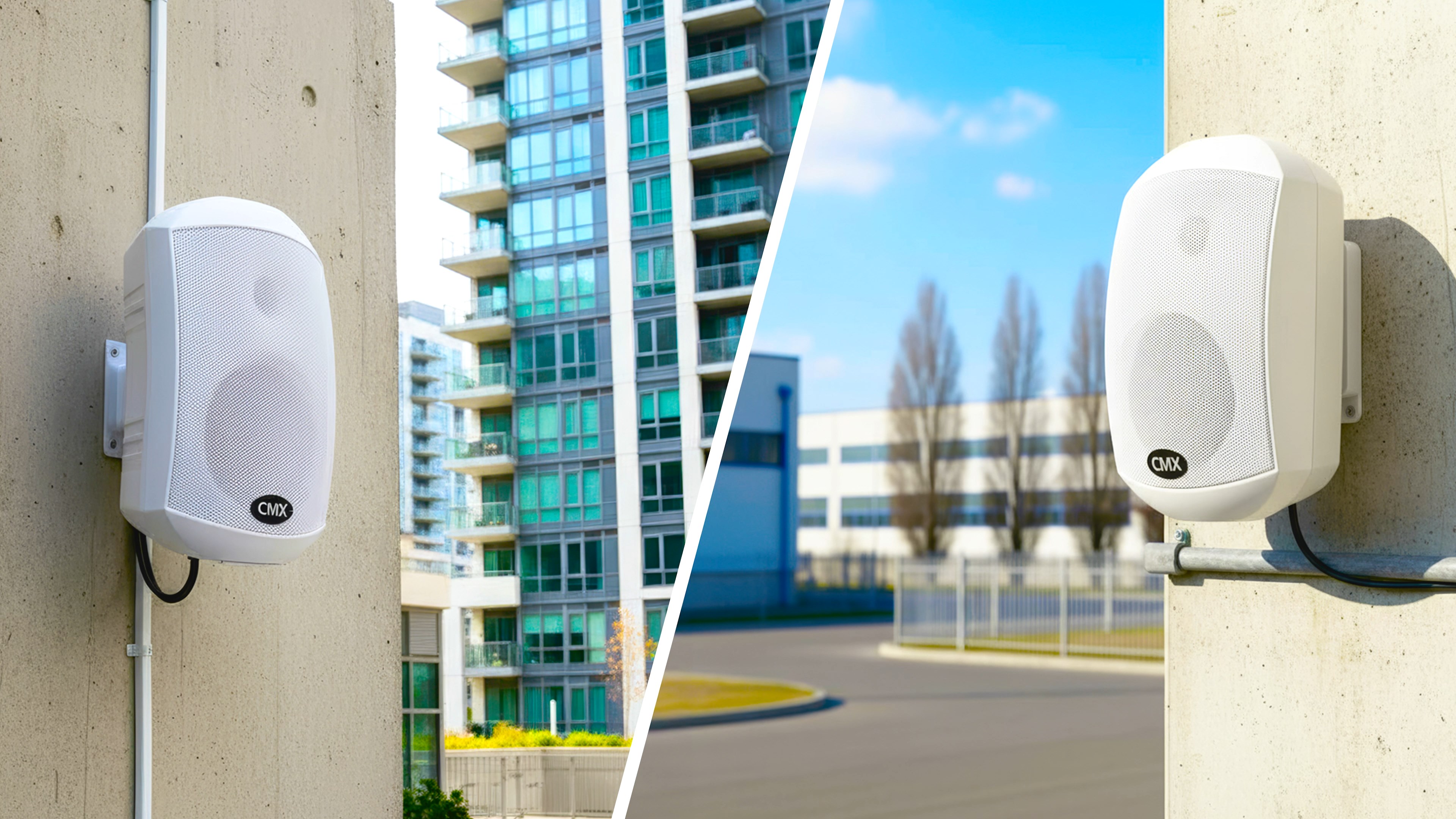

Уличный громкоговоритель CMX WSK-420DSW

Первый вариант – уличная настенная колонка. Надежный вариант для открытых пространств – двор, входная зона, территория возле предприятия. Мощность можно регулировать, а корпус рассчитан на работу в любых погодных условиях. Проще говоря – установил и забыл.

Сертифицированный громкоговоритель CMX CLSK-40CAEN

А что делать, если заказчик говорит: «Нам нужно по нормам пожарной безопасности»? Тут уже подключается решение CLSK-40CAEN. Это также уличная колонка, но уже с сертификацией EN54-24, то есть она соответствует европейским нормам противопожарной безопасности. Такие решения обычно ставят в общественных зданиях, ТРЦ, отелях.

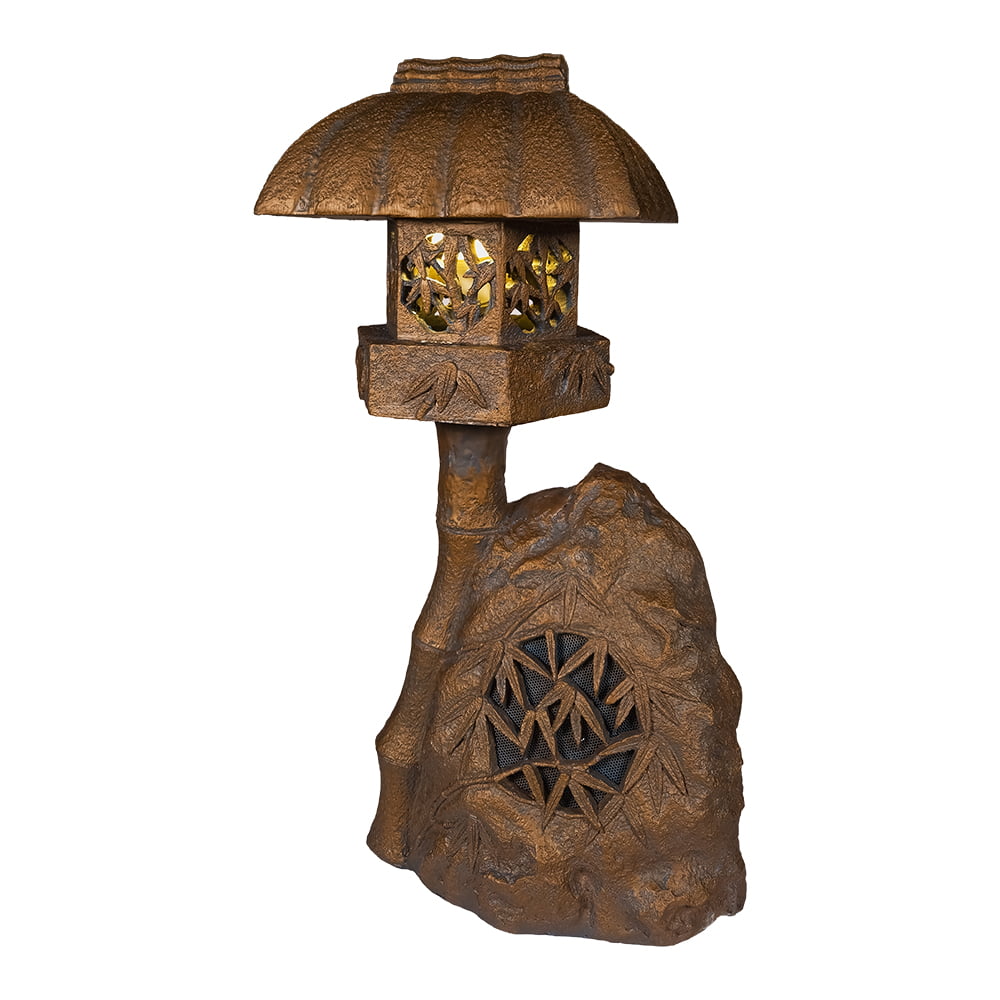

Садовая акустика CMX GSK-30DT

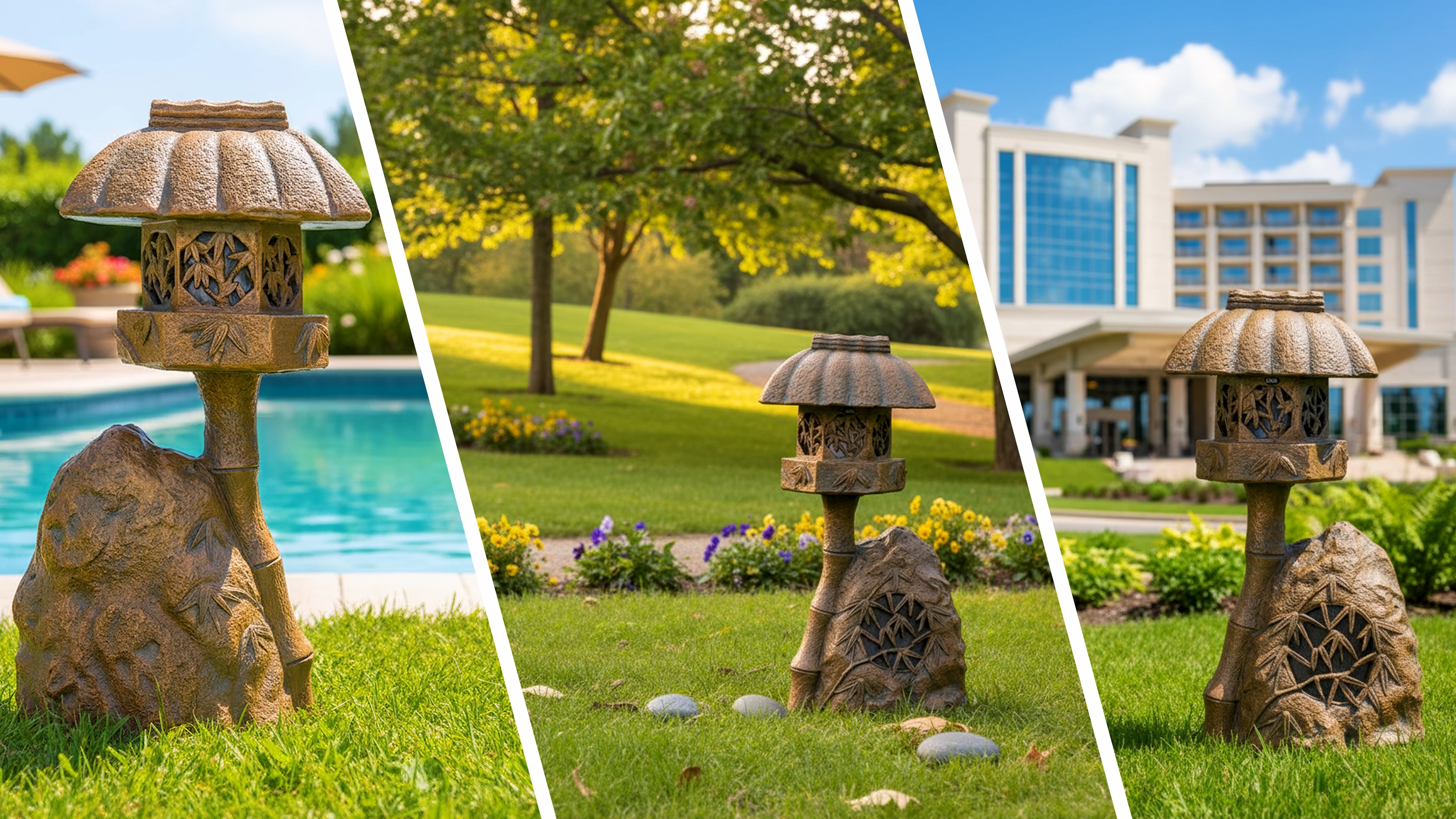

Акустическая система GSK-30DT выглядит как декоративный камень, но на самом деле выдает чистый звук и не боится дождя или снега. Но и это не все: благодаря встроенному патрону E27, если вкрутить туда обычную лампу, колонка превращается еще и в садовый светильник. Такие колонки часто ставят в парках, гостиничных комплексах, возле бассейнов.

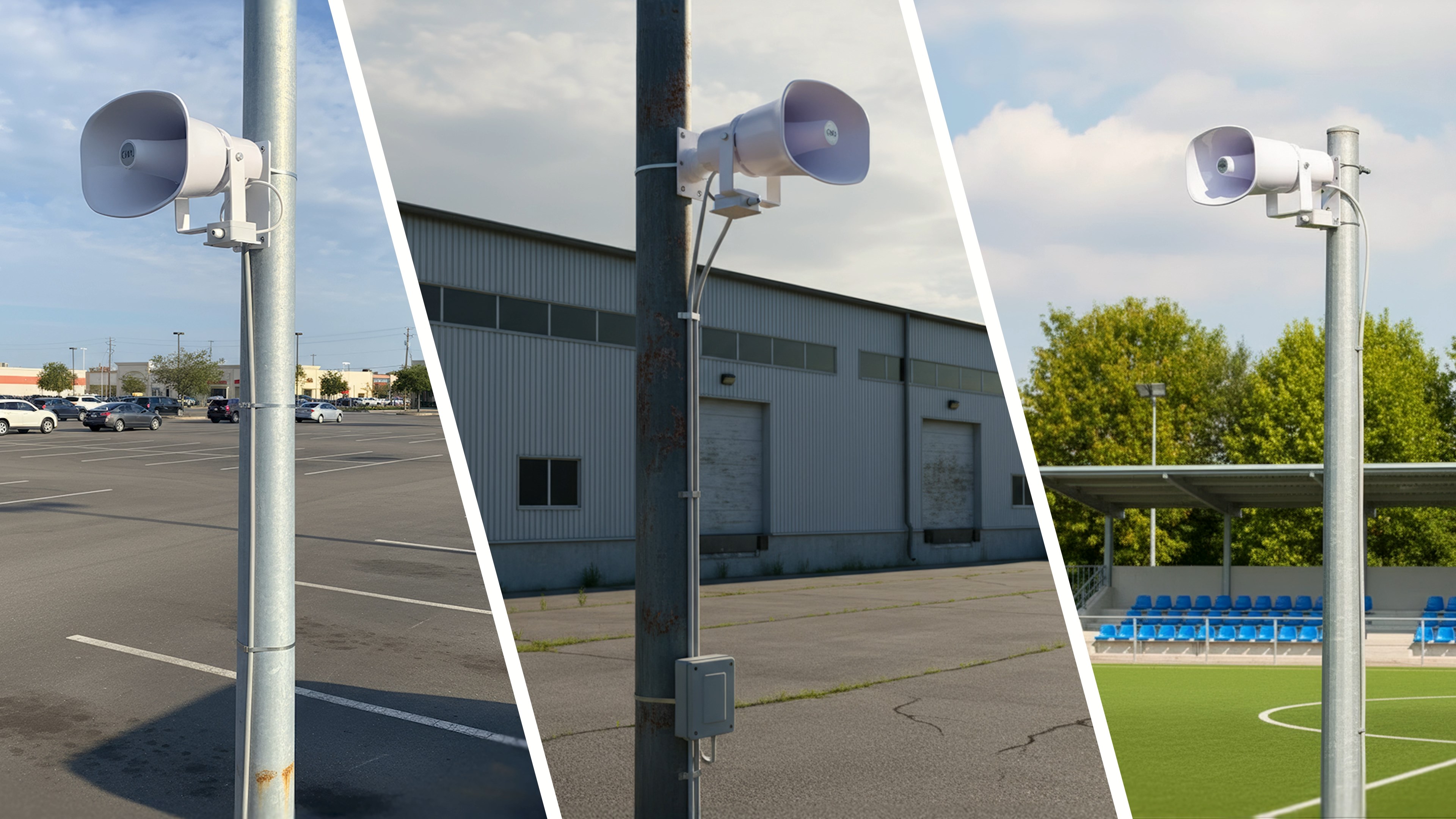

Рупорный громкоговоритель CMX HSK-30TSEN

Если же нужно, чтобы звук из колонки услышали на десятки метров вперед, то тут уже пригодится рупорный громкоговоритель, например HSK-30TSEN. Он тоже сертифицирован по EN54-24, и его главное преимущество – направленный мощный звук. Отличный вариант для стадионов, складов или паркингов.

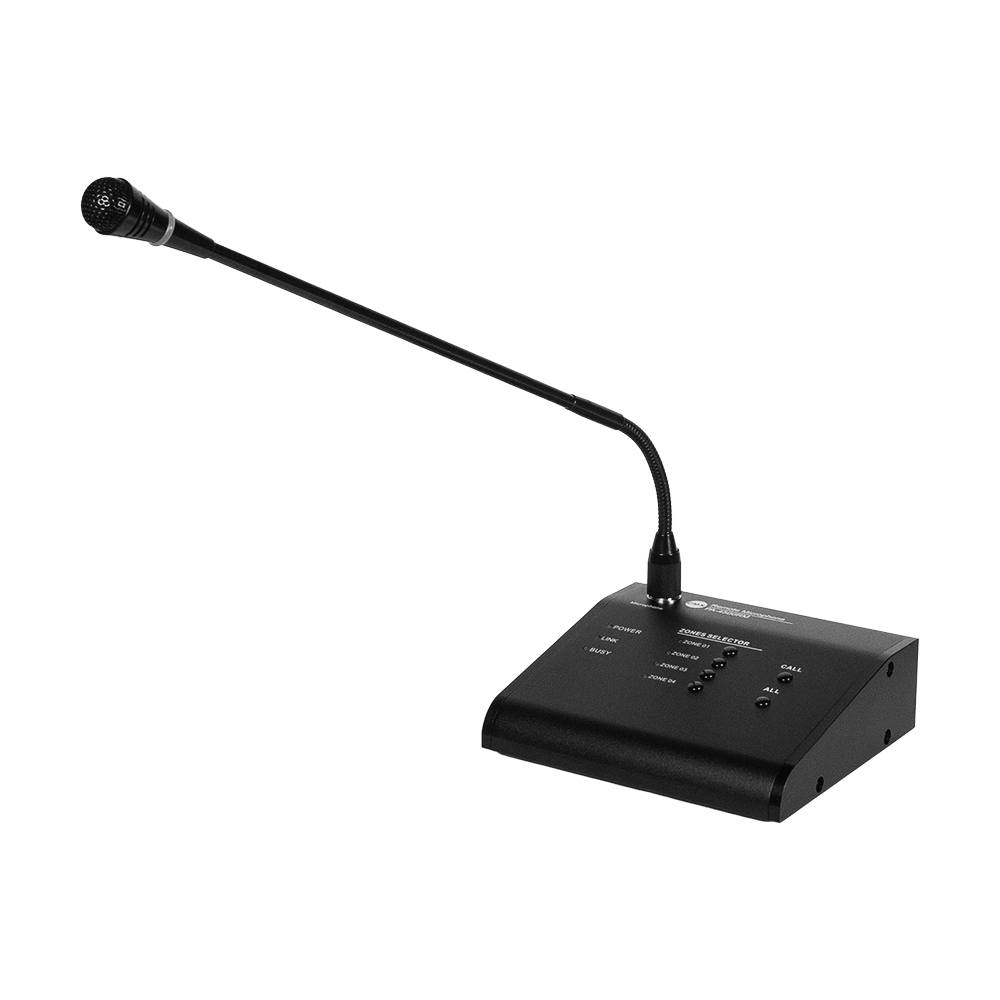

Пейджинговый микрофон CMX PA-4500RM

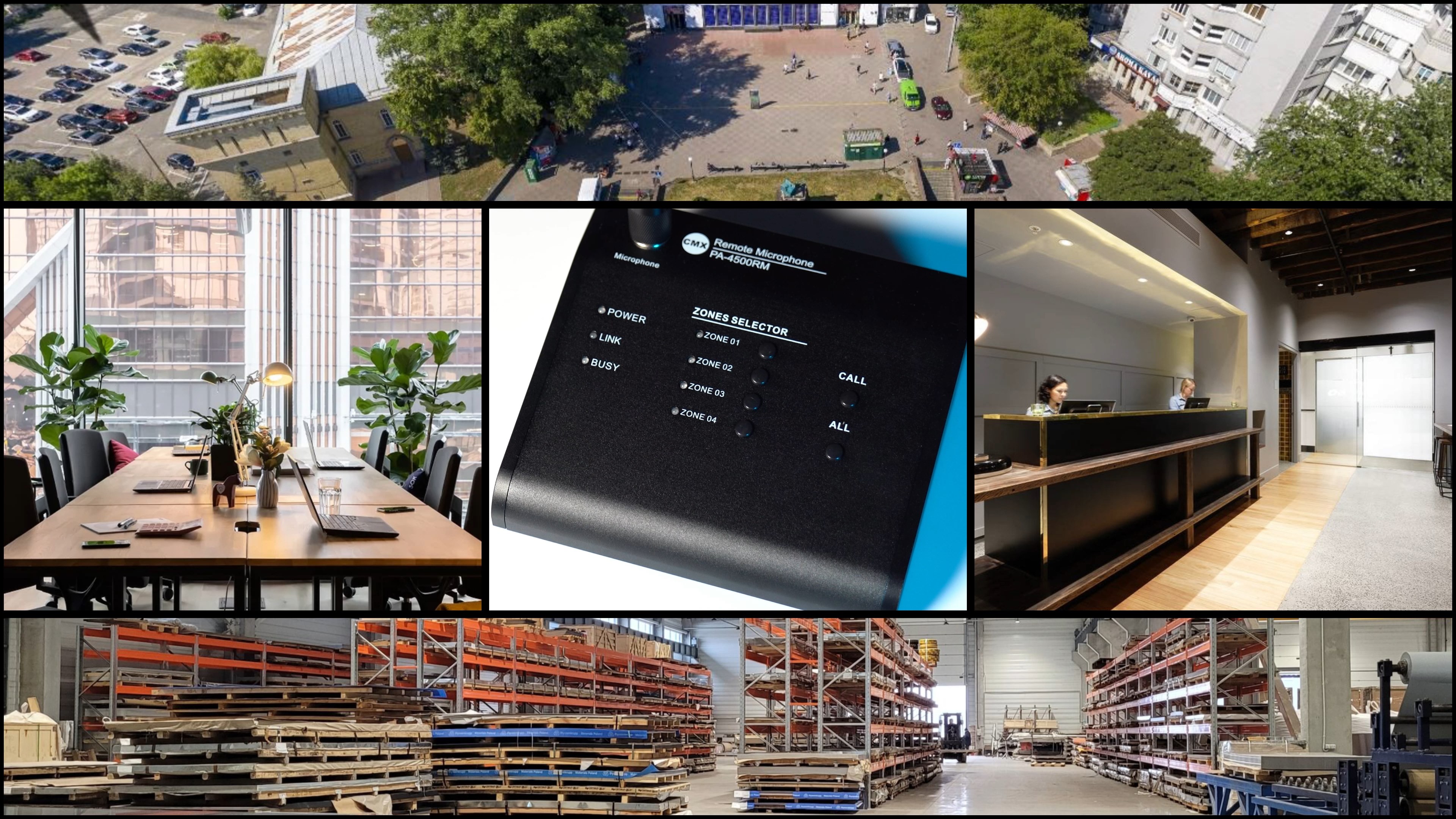

Для удобного управления к усилителю подключается выносной пейджинговый микрофон CMX PA-4500RM. Его главная фишка – поддержка четырех зон. То есть, если есть офис, склад, рецепция и уличная территория – можно одним нажатием кнопки выбрать, куда именно пойдет объявление. А еще у него четкий и качественный звук, без фона или лишних шумов.

Для каких объектов подойдет такая система?

Итак, была собрана простая, но в то же время очень функциональная система оповещения. И вот настал момент истины: питание включено, громкость добавлена... Результат? Система работает, да еще и как! Мгновенно становится понятным главное преимущество: звук можно сразу направить в конкретные зоны. Например, в офисе он звучит, а на складе – тишина, и все это управляется с передней панели.

Система действительно удобная: подключил пару кабелей – и уже можно делать объявления или крутить музыку хоть на 4 зоны отдельно. Никаких сложностей, все интуитивно. Такое решение является оптимальным для:

• заведений ритейла и гостеприимства: магазинов, кафе, ресторанов, отелей;
• коммерческих помещений: офисных центров, небольших ТРЦ, фитнес-клубов;
• промышленных объектов: складов, производственных цехов, логистических комплексов;
• образовательных и медицинских учреждений: школ, клиник, учебных центров.

Одним словом, гибкость системы позволяет эффективно решать задачи озвучивания и оповещения на объектах практически любого типа.
