Кабель вита пара: який вибрати?

Система відеоспостереження величезного масштабу, просто одна дротова IP-відеокамера? Система контролю та управління доступом (СКУД)? IP-відеодомофон? Об'єднує ці системи безпеки одне – вимогливість до якості кабелю вита пара. Зрозуміло, що сюди можна додати і якість обтиску конекторів, мережного обладнання та інше. Але саме зараз ми обговоримо виту пару.

Матеріал корисний монтажникам та замовникам. Перші добре знайомі з величезними обсягами робіт з перебудови локальних мереж при неправильному виборі кабелю. Другим корисно знати, за що платити.

Є ще один тонкий момент – купити правильну виту пару варто для побудови сертифікованої структурованої кабельної системи (СКС) на великих комерційних і промислових підприємствах, державних об'єктах і т.п. Чому? Відповідь проста – сертифікована СКС має 25 років гарантії.

Фактично зразкова кручена пара, яка придатна для застосування в системах безпеки – вита пара Trinix.

Яка вита пара є на ринку

1.

   Кабель вита пара FTP CAT5E CU 0.5mm LSZH Indoor Trinix 305m

   10 019,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
2.

   Кабель вита пара FTP CAT5E CU 0.5mm PVC Indoor Trinix 305m

   8 707,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
3.

   Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

   Ціна з ПДВ

   12 289,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

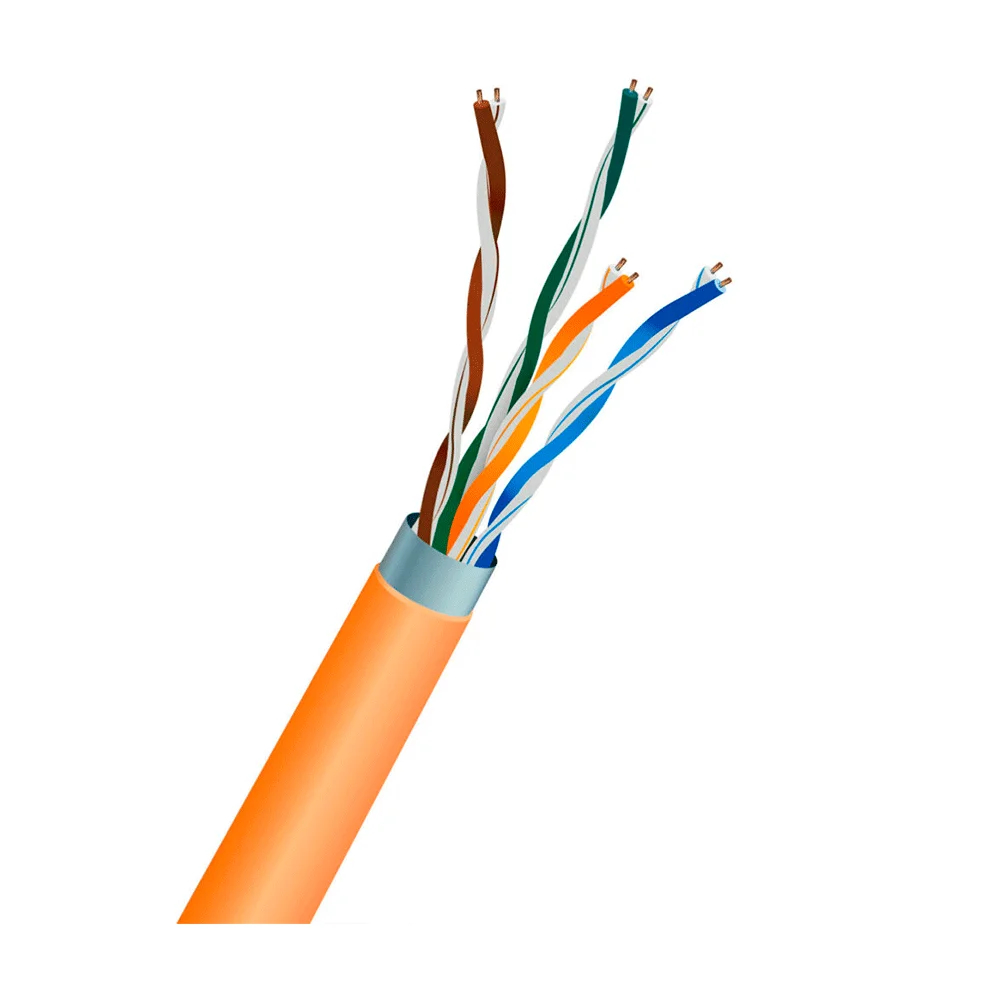

   Кабель вита пара FTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   12 524,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
5.

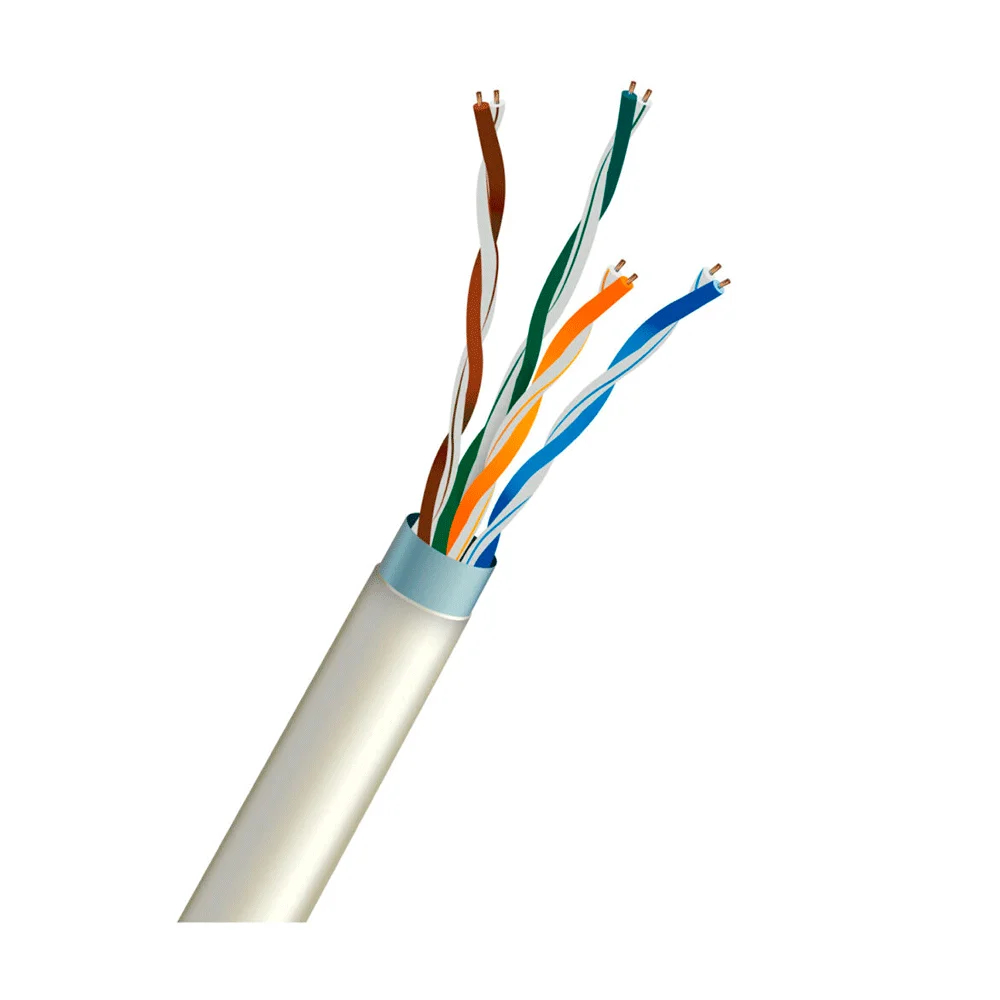

   Кабель вита пара FTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

   Ціна з ПДВ

   11 802,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

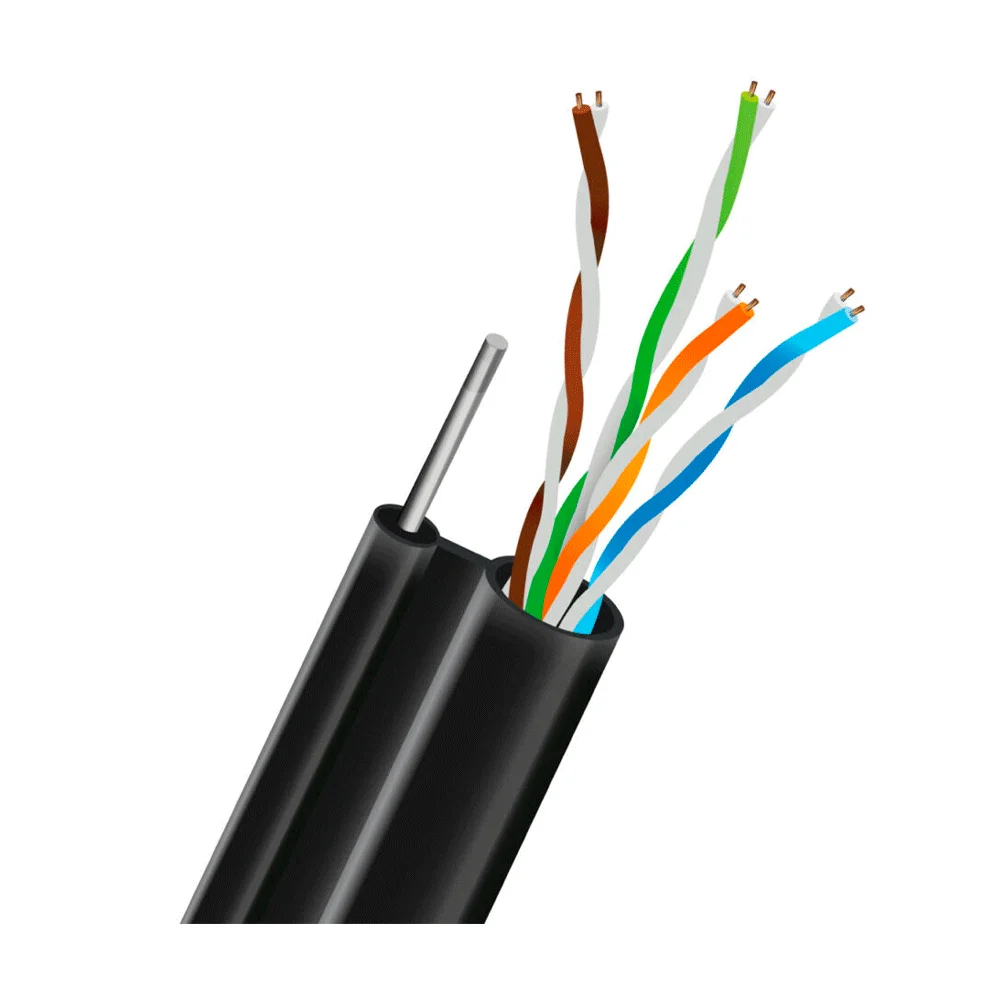

   Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor + дріт Trinix 305m

   11 915,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
7.

   Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

   12 896,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
8.

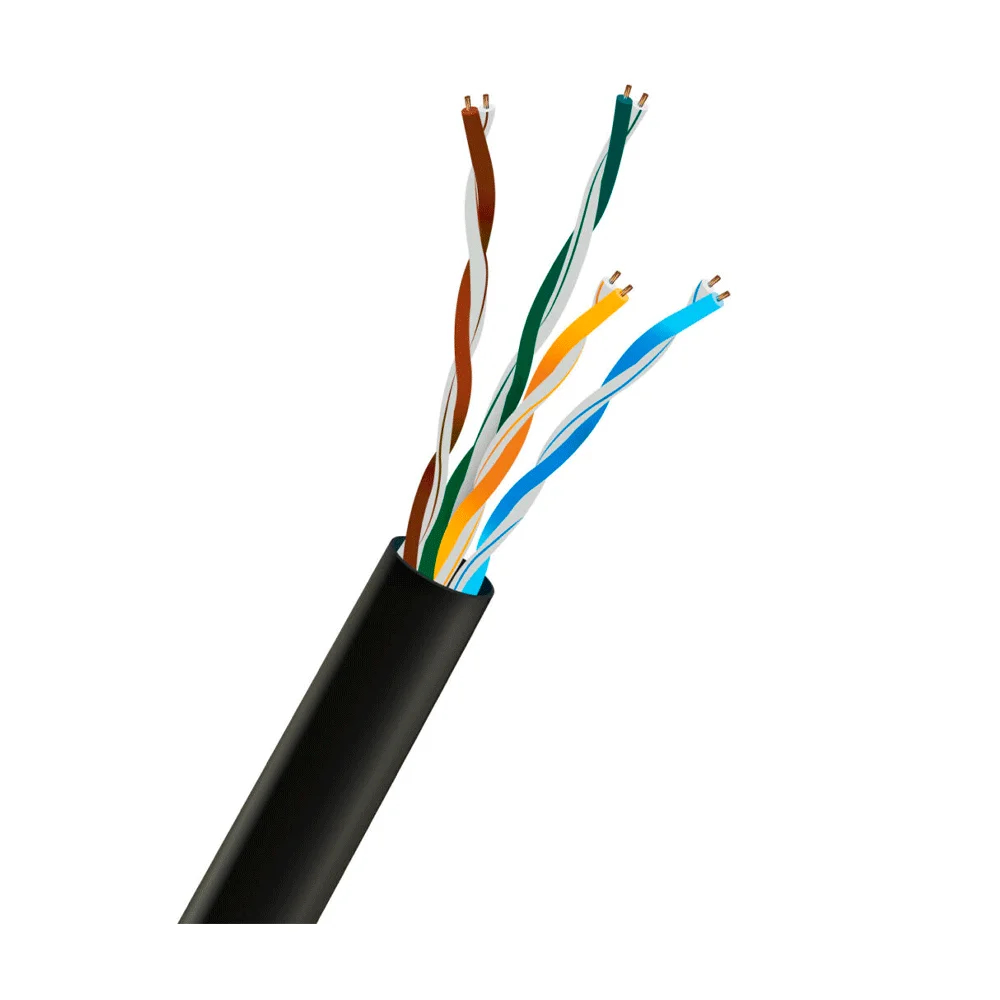

   Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

   Ціна з ПДВ

   8 903,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

   Кабель вита пара UTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   9 165,00 ₴

   Наявність уточнюйте

   Додати до списку бажань Додати для порівняння
10.

    Кабель вита пара UTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

    2

    8 249,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
11.

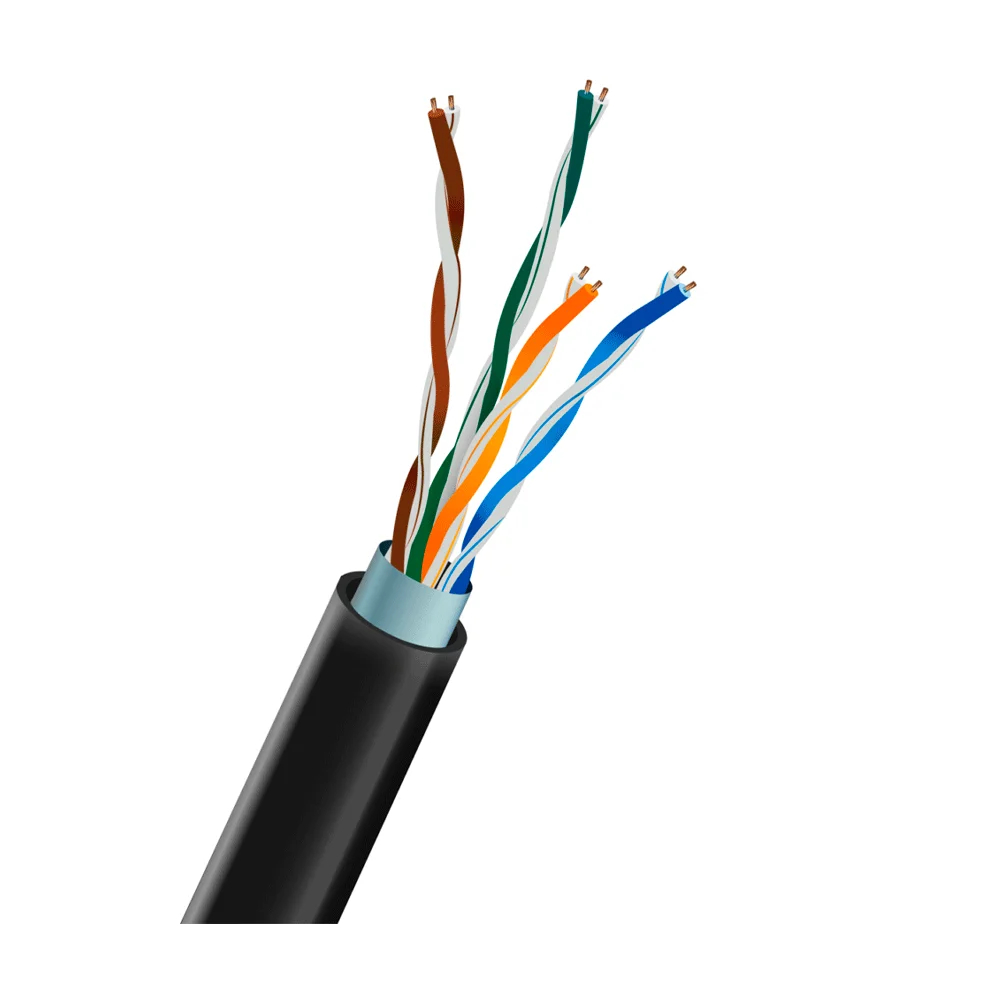

    Кабель вита пара FTP CAT6 CU 0.56mm LDPE Outdoor Trinix 305m

    13 420,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
12.

    Кабель вита пара FTP CAT6 CU 0.56mm PVC Indoor Trinix 305m

    8 937,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
13.

    Кабель вита пара UTP CAT6 CU 0.56mm LDPE Outdoor Trinix 305m

    9 108,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
14.

    Кабель вита пара FTP CAT5E CU 0.5mm LDPE Outdoor + дріт Trinix 305m

    11 613,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
15.

    Кабель вита пара FTP CAT6 CU 0.56mm LSZH Trinix 305m

    Ціна з ПДВ

    14 271,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
16.

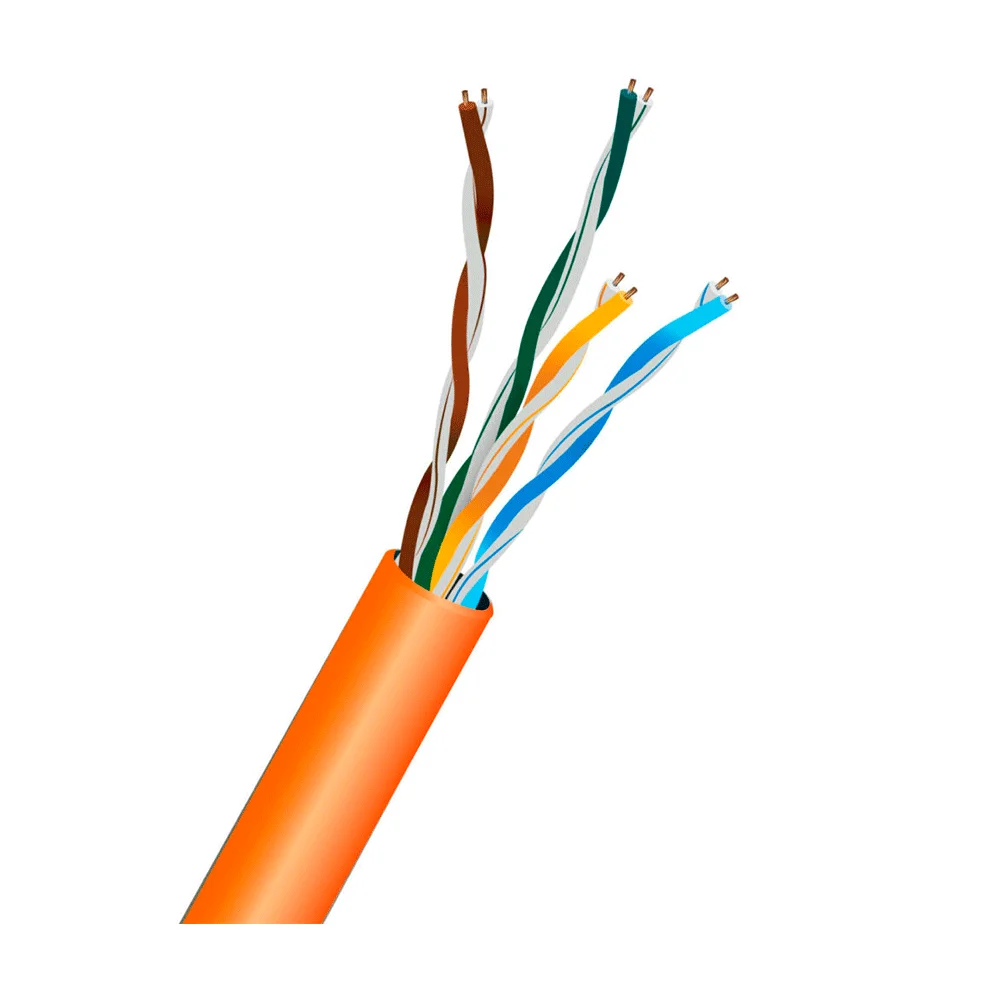

    Кабель вита пара UTP CAT6 CU 0.56mm LSZH Indoor Trinix 305m

    Ціна з ПДВ

    10 801,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
17.

    Кабель вита пара FTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

    1

    3 338,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
18.

    Кабель вита пара UTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

    Ціна з ПДВ

    2 251,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
19.

    Кабель вита пара UTP CAT5E CCA 0.51mm LDPE Outdoor + дріт Trinix 305m

    Ціна з ПДВ

    4 921,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
20.

    Кабель вита пара UTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

    Ціна з ПДВ

    2 967,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
21.

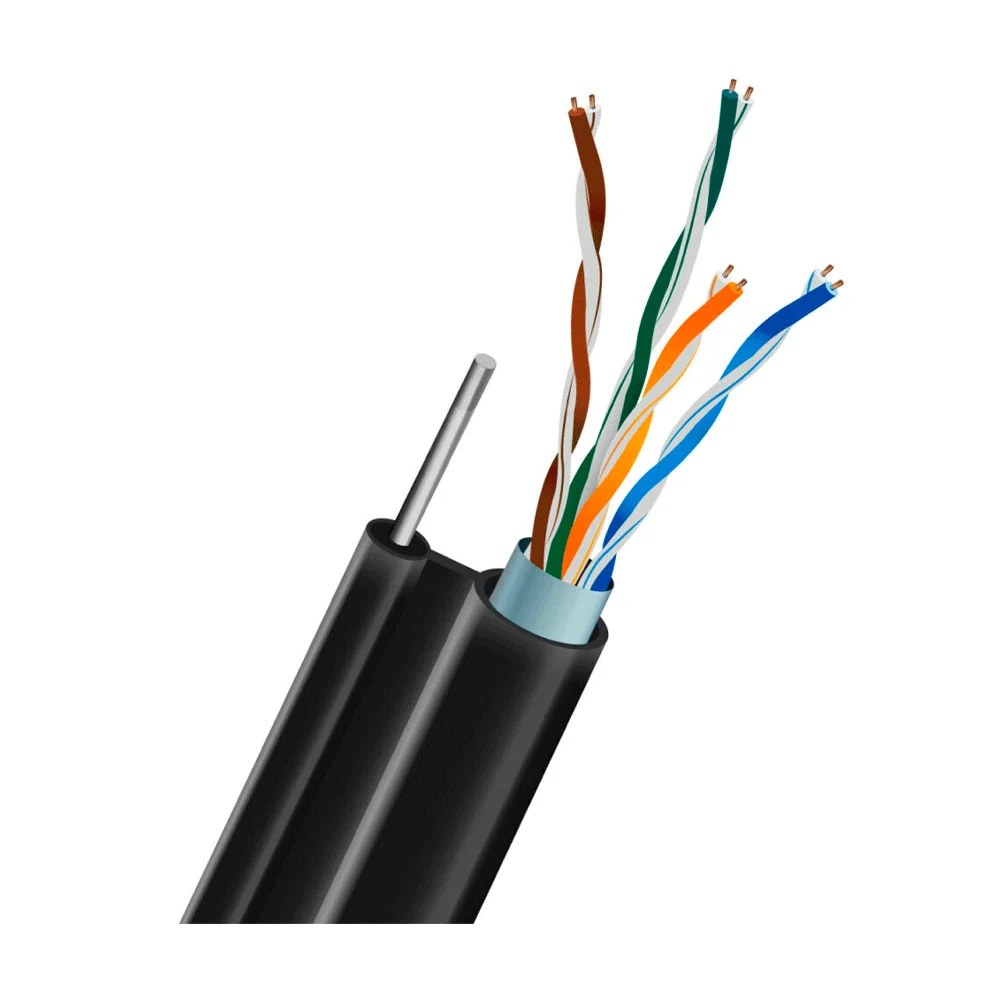

    Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor + дріт Trinix 305m

    Ціна з ПДВ

    12 728,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
22.

    Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

    Ціна з ПДВ

    13 612,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
23.

    Кабель вита пара FTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

    Ціна з ПДВ

    2 720,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
24.

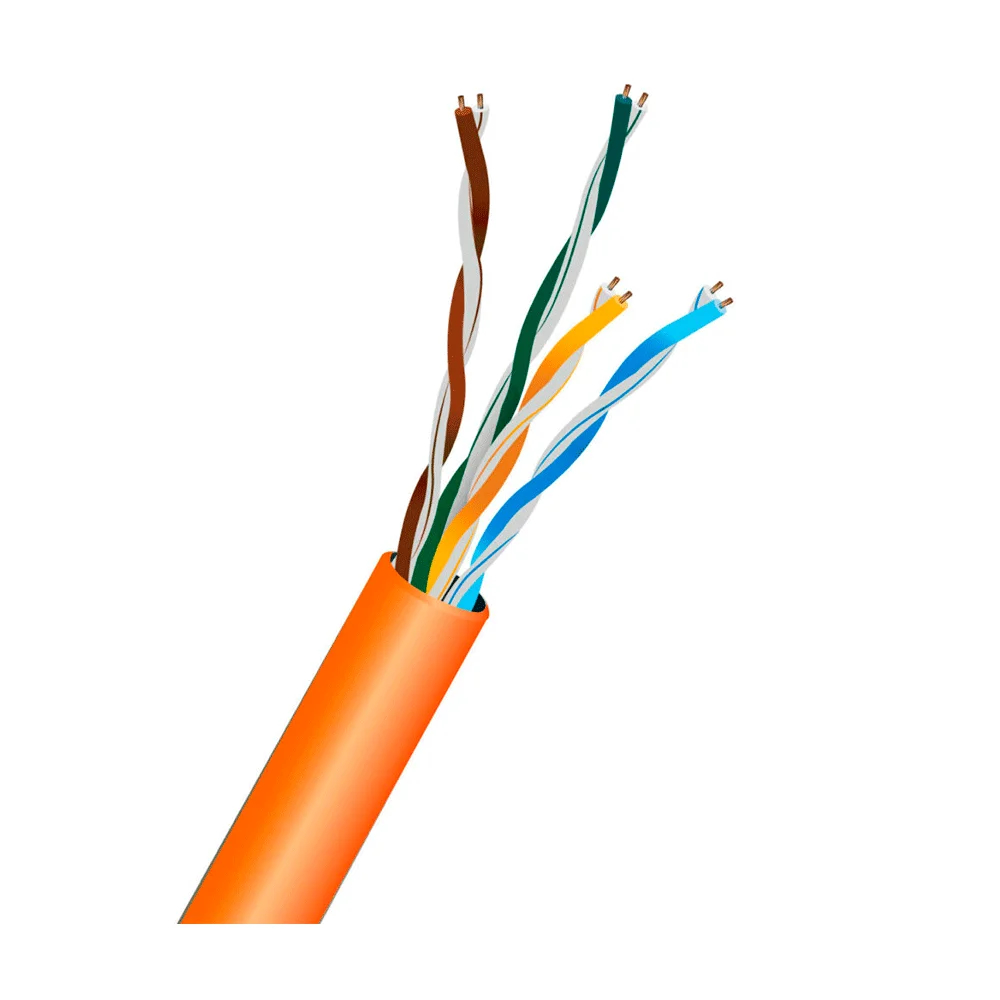

    Кабель вита пара UTP CAT5E CU 0.5mm LSZH Indoor Trinix 305m

    5 125,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
25.

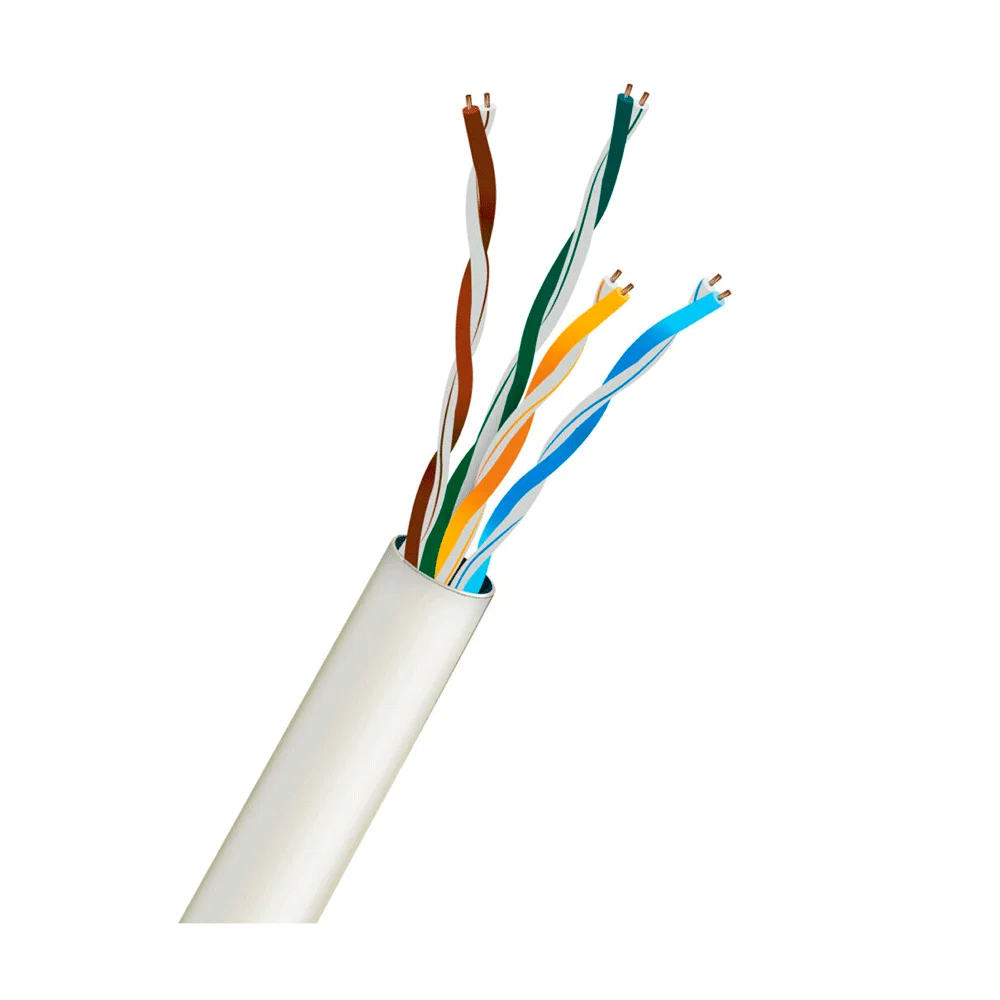

    Кабель вита пара UTP CAT6 CU 0.56mm PVC Indoor Trinix 305m

    6 478,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння

Ринок насичений кабелем вита пара різних типів. Нижче ми наведемо основні з них, які набули максимального поширення. Вироби більш рідкісних типів та сфера їх застосування – тема окремої статті.

UTP-кабель. Це неекранована кручена пара. Відрізняється гарною гнучкістю, її зручно прокладати усередині приміщень із великою кількістю конструктивних елементів. Жили симетрично скручені парами для боротьби з електромагнітними перешкодами, електричними «шумами». Не рекомендуємо прокладати у місцях, де високий ризик перешкод (розташовані поруч силові електричні кабелі тощо).

FTP-кабель. Екранована кручена пара. Екран з фольги одним шаром «укутує» всі 8 жил. При правильному обтисканні роз'ємів екран транслює дію електромагнітних та радіоперешкод (EMI та RFI) на «землю».

STP-кабель. Це неекранована кручена пара з обплетенням. Обплетення виконує роль легкої броні, кабель можна використовувати на виробництві, інших об'єктах з підвищеною небезпекою механічного пошкодження. Так само обплетення дозволяє ще краще виконати заземлення.

SFTP-кабель. В цьому випадку жили захищені екраном з фольги та обплетенням із дротів. Сфера застосування майже будь-яка за умови того, що SFTP в надійній оболонці.

Вибір витої пари

Кручена (інша назва українською – вита) пара для систем відеоспостереження повинна відповідати найвищим вимогам. Рекомендуємо взяти до уваги:

• наведені вище типи UTP, FTP, STP та їх «варіанти»;
• матеріал жили (між мідною жилою та обмідненим алюмінієм пропонуємо вибирати мідну);
• наявність екрана, обплетення;
• матеріал та колір оболонки;
• категорія (СAT) витої пари (підходить 5, 5е, 6, 6а, 7).

Насправді вита пара з алюмінієвими жилами забезпечує пропускну здатність мережі до 10 Мбіт/с і відповідає CAT3. З мідними жилами – 100 Мбіт/с та вище (відповідно до своєї категорії). Чим вище категорію виберете, тим краще!

Простий аргумент за мідну жилу – мідь має менший опір, ніж алюміній.

Допомагає у виборі крученої пари колір оболонки.

Сірий (білий) колір поліхлорвінілової оболонки означає, що кабель призначений для прокладання всередині приміщень.

Чорний колір свідчить про можливість прокладання кабелю зовні приміщень.

Помаранчевий колір означає, що оболонка з полімеру деякий час вогнетривка (стандарти 30, 90 та 180 хв).

Кабель з тросом під оболонкою використовується для протягування між зовнішніми об'єктами (стовп-будинок, будинок-будинок тощо) по повітрю.

Як відрізнити якісну кручену пару

Хто, як не монтажники, на практиці визначають якісну кручену пару? Адже навіть мідні жили начебто є гарантією «правильного» кабелю. Ось кілька ознак:

• якісний кабель гнучкий, не ламається при маленьких радіусах вигину;
• має передбачувані постійне значення електричного опору протягом усієї довжини та в місцях з'єднання з розетками та роз'ємами RJ45;
• усі жили однакової товщини (не менше 0,51 мм);
• жили добре тримаються у роз'ємі, у т.ч. при динамічних навантаженнях;
• легко (з першого разу) стискаються роз'ємами;
• не змінює свої характеристики під час перекладання та переобтискання конектором;
• кабель сертифікований на кабельному приладі FLUKE.

Ніхто не може відмовити клієнту в праві придбати кабель із нижчими характеристиками та якістю за найменшою ціною. Просто рекомендуємо оцінити невелику різницю у ціні бухти у перерахунку не масштаб LAN. Чим більше мережа, тим дорожче вийде її «реінжиніринг».

Вита пара TRINIX для систем безпеки. Переваги

Щоб не гаяти час та нерви на вивчення докладних характеристик витої пари, на вивчення стандартів, суті категорій 5, 5е, 6, 7, теорії та практики виробництва та її застосування, досвіду монтажних організацій, пропонуємо простий і швидкий шлях – повідомляєте нашому консультанту яку і де будуватимете систему безпеки, і у відповідь отримуєте пропозицію відповідної крученої пари.

Таким кабелем є продукт бренду TRINIX. Зокрема, в асортимент повернулася кручена пара TRINIX для прокладання на вулиці (зовнішня).

Чому TRINIX? Тому що у цього кабелю крім якості є і три конкурентні переваги.

Перевага 1. Проходження тесту FLUKE. Його проведення на крученій парі TRINIX дає безпомилково визначити:

• тип з'єднання 10/100/1000 Base-T;
• точні електричні характеристики кабелю;
• наявність короткого замикання (КЗ)
• загальну довжину кабелю, відстань до обриву чи місця КЗ;
• наявність переплутаних жил та пар;
• вимірювання загасання сигналу на ближньому та дальньому кінці.

Залежно від моделі FLUKE-тестера фахівець може побачити стан мережевих пристроїв, підключення або його відсутність до комутатора, ідентифікувати активне обладнання LAN тощо.

Зазначимо, що FLUKE-тестер виходить за межі набору інструментів звичайного системного адміністратора.

Перевага 2. Намотування. Начебто й неважливо, як укладено кабель у бухті. Відмотали 10 м раз-другий-третій, і зберігаємо залишок бухти роками. В чому проблема? Проблема виникає у монтажників тоді, коли треба розмотати сегментами всю бухту (305 м!). Або часто перевозити вже розпочату бухту між об'єктами. Розплутувати навіть 100 метрів крученої пари – таке собі задоволення.

REELEX – це метод намотування самонесучої бухти кабельної продукції без перекручування та заплутування. Відповідно і розмотування з коробки з бухтою відбувається без проблем.

Перевага 3. Чистий монтаж. При роботі на вулиці розмістити коробку з кабелем у чистому, сухому місці не завжди є можливим. Налипання бруду на кабель, волога від дощу оболонка крученої пари та попадання цієї вологи на жили та інструментарій інсталятора створюють проблеми. Щоб уникнути забруднення бухти, виробник TRINIX «одягає» на короб із бухтою плівкою, яка перешкоджає цьому.

Прискорюйте час інсталяції систем безпеки (СКУД, відеоспостереження та ін.) та термін їх експлуатації за допомогою якісної витої пари!
