Мідь чи біметал: як обрати правильну виту пару

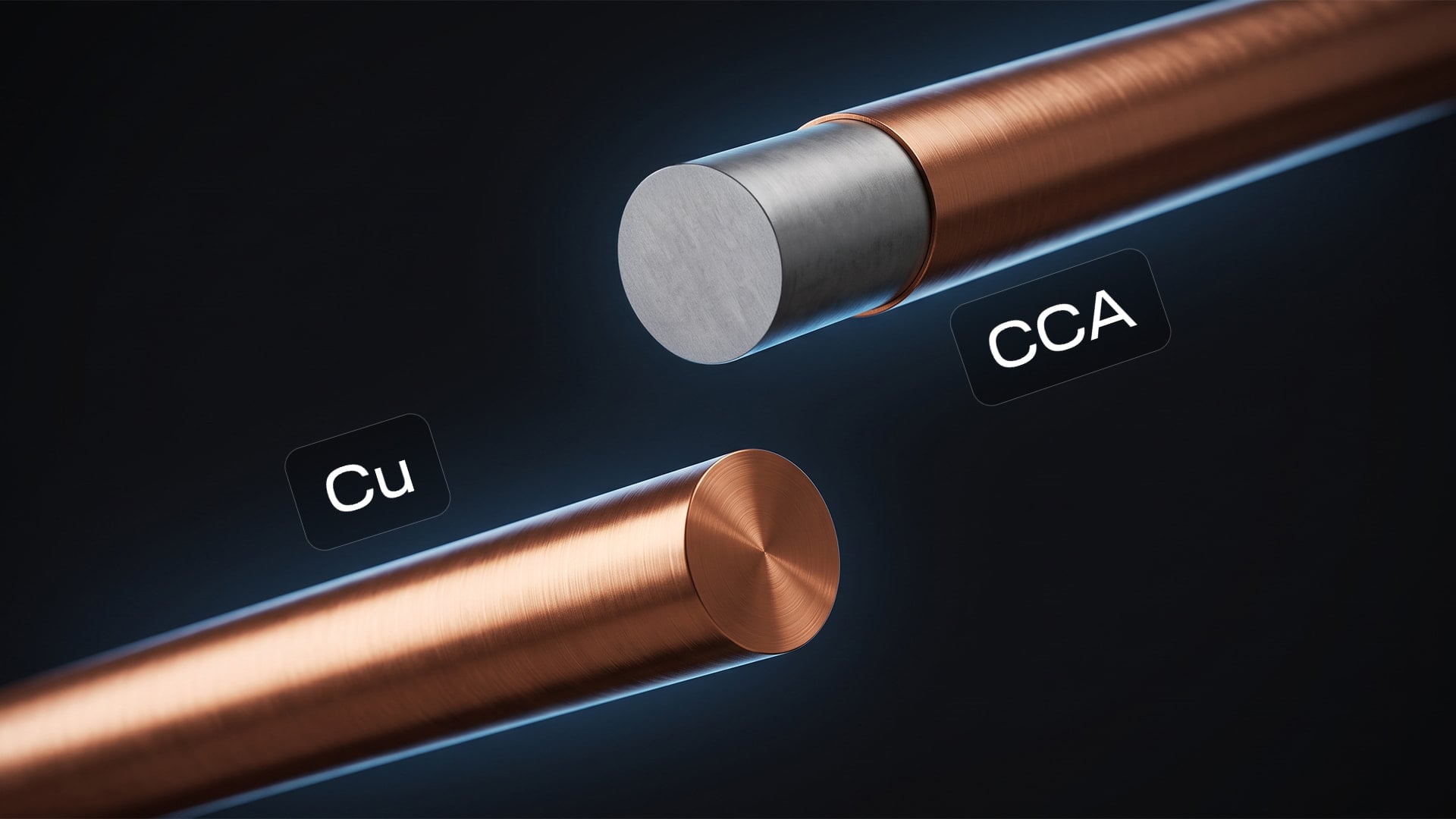

Різниця у вартості бухти кабелю вита пара (мотка на 305 метрів) часто викликає запитання, хоча зовні варіанти виглядають майже однаково. Секрет ховається під пластиковою оболонкою, де маркування Cu вказує на чисту мідь, а CCA позначає алюмінієву жилу з мідним покриттям. Обидва типи кабелю виконують свої завдання, якщо точно розрахувати навантаження мережі перед початком монтажних робіт.

Як метал жили впливає на інтернет-сигнал та живлення PoE?

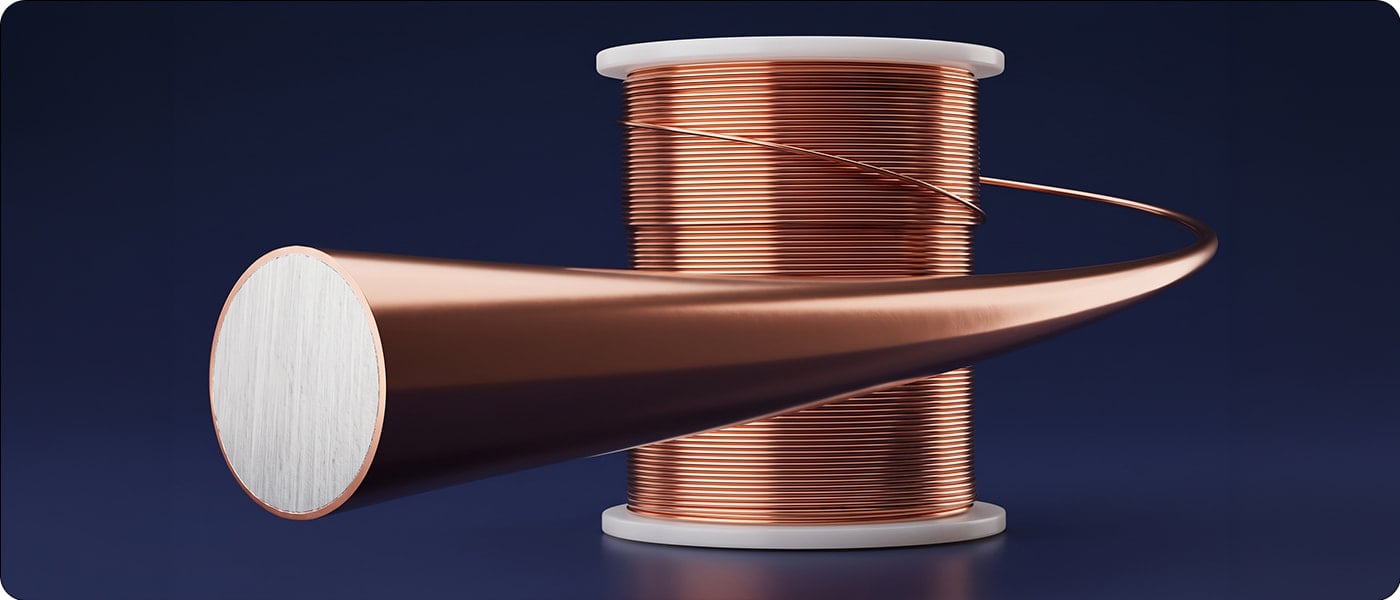

Матеріал жили практично не впливає на швидкість інтернету, але є критично важливим для живлення через PoE. Справа в тому, що високочастотний комп'ютерний сигнал рухається виключно поверхнею провідника. Товщини мідного напилення в біметалі у частки міліметра цілком вистачає для повноцінної передачі пакетів даних без втрати швидкості.

Проте для технології PoE (передачі живлення тим самим кабелем) потрібен постійний струм, який проникає глибоко всередину провідника. Алюмінієва основа біметалу чинить великий опір і викликає сильне падіння напруги. На кінці довгої лінії обладнанню просто не вистачить енергії для роботи.

Саме тому варто розмежовувати сфери використання кабелів:

• кабель мережевий мідний – надійно живить потужні вуличні камери та комутатори на відстанях до 100 метрів;
• вита пара біметал – підходить для звичайних комп'ютерних мереж без PoE, офісних ПК та коротких патч-кордів.

Грамотний розподіл навантаження дозволяє досягти балансу в кошторисі. Ви отримаєте нормальний результат за менші гроші, якщо камери чи роутери мають власні блоки живлення біля розеток.

Особливості монтажу та тривалість служби кабелю

Алюмінієві жили ламаються у разі різких вигинів через підвищену крихкість металу, тоді як мідь витримує значні механічні навантаження. При протягуванні біметалу в коробах чи штробах допустимий радіус вигину становить мінімум 8 діаметрів самого дроту, інакше внутрішній провідник просто пошкодиться. Мідь у цьому плані набагато міцніша і легше «прощає» дрібні помилки майстрів під час укладання траси.

Окрім фізичної міцності існує різниця і в довговічності контактів у конекторі. На відкритих зрізах біметал вкрай чутливий до вологи повітря.

Контакт з киснем всередині конектора запускає процес гальванічної корозії. З часом це погіршує якість стику та призводить до раптової втрати пакетів даних.

Залежність вибору матеріалу жили від умов прокладання траси

Місце монтажу та наявність електромагнітних завад висувають жорсткі вимоги до самого металу всередині кабелю.

Наприклад, для прихованих трас у стінах під штукатурку наполегливо рекомендується купити кабель вита пара мідь. Якщо замурований біметал з часом зламається через усадку будівлі або окислиться на зрізах, для його заміни доведеться знову руйнувати оздоблення кімнати.

Також серйозним викликом є сусідство з електричними мережами. Якщо інтернет-лінія прокладається в одному коробі чи штробі поруч із силовими кабелями 220 В, звичайна вита пара буде втрачати пакети даних від наведень.

У таких умовах використовується вита пара FTP екранована, де шар фольги захищає сигнал. Проте пам'ятайте: якщо ви будуєте складну магістраль з екрануванням, вибір на користь чистої міді стає ще критичнішим. Біметалеві жили через свій високий опір набагато гірше компенсують наведення.

1.

   Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

   Ціна з ПДВ

   8 300,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

   Кабель вита пара UTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

   2

   Ціна з ПДВ

   7 400,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

   Кабель вита пара UTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

   Ціна з ПДВ

   1 500,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

   Кабель вита пара FTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

   Ціна з ПДВ

   1 600,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

   Кабель вита пара FTP CAT6 CU 0.57mm LDPE Outdoor Trinix 305m

   Ціна з ПДВ

   10 350,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

   Кабель вита пара UTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   Ціна з ПДВ

   8 305,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
7.

   Кабель вита пара FTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

   1

   Ціна з ПДВ

   2 800,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
8.

   Кабель вита пара FTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   Ціна з ПДВ

   10 800,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

   Кабель вита пара FTP CAT6 CU 0.56mm LSZH Trinix 305m

   Ціна з ПДВ

   14 271,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
10.

    Кабель вита пара UTP CAT5E CCA 0.51mm LDPE Outdoor + дріт Trinix 305m

    Ціна з ПДВ

    2 600,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
11.

    Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

    Ціна з ПДВ

    13 612,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
12.

    Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor + дріт Trinix 305m

    Ціна з ПДВ

    11 319,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
13.

    Кабель вита пара UTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

    Ціна з ПДВ

    10 500,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
14.

    Кабель вита пара FTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

    Ціна з ПДВ

    9 300,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
15.

    Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor + дріт Trinix 305m

    Ціна з ПДВ

    12 728,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
16.

    Кабель вита пара FTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

    Ціна з ПДВ

    9 300,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
17.

    Кабель вита пара UTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

    Ціна з ПДВ

    2 000,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
18.

    Кабель вита пара UTP CAT6 CU 0.56mm LSZH Indoor Trinix 305m

    Ціна з ПДВ

    10 801,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
19.

    Кабель вита пара UTP CAT5E CU 0.5mm LSZH Indoor Trinix 305m

    5 125,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
20.

    Кабель вита пара Trinix UTP CAT6 CU 0.57mm LDPE Outdoor 305m

    0,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння

Який тип кабелю обрати залежно від завдань

Для ліній із дистанційним живленням (PoE, замки, домофони) потрібно обирати виключно чисту мідь, тоді як для передачі чистого сигналу без живлення на коротких відстанях підійде бюджетний біметал. Завжди є спокуса взяти дешевшу бухту для всього об'єкта, проте технічні характеристики матеріалів вимагають точного розподілу завдань.

Наведена нижче таблиця чітко показує різницю у застосуванні для покупок без ризику технічного збою.

З наведених даних чітко видно: що довша дистанція і що вище навантаження, то суворіші вимоги до матеріалу жили. Проте для економії бюджету необов'язково прокладати мідний кабель до кожної точки без винятку.

Правила комбінування мідного та біметалевого кабелю на об'єкті

В межах однієї мережі мідь та біметал можна поєднувати для оптимізації бюджету. Під час проєктування трас необхідно дотримуватися двох технічних правил:

1. Поділ за лініями. Кожен окремий кабель від комутатора до пристрою має бути однорідним. Наприклад, лінію живлення для вуличних камер з PoE ведуть чистою міддю, а для підключення офісних ПК до сусідніх портів того самого комутатора використовують біметал.
2. Заборона на змішування жил. Категорично заборонено скручувати мідний дріт із біметалевим всередині однієї лінії. Через прямий контакт міді та алюмінію провідники швидко окислюються і руйнуються, що призводить до збоїв та зникнення сигналу в мережі.

Перед замовленням важливо точно розрахувати довжину кожної лінії та врахувати наявність дистанційного живлення на ній. Це дозволить чітко розділити об'єкт на ділянки для міді та біметалу, уникнувши помилок монтажу та демонтажу після завершення чистового ремонту.

Головне правило вибору полягає в об'єктивній оцінці дистанції та наявності віддаленого живлення на лінії. Для серйозних магістралей потрібна мідь, а для коротких побутових лінків підійде алюмінієва основа.
