Кабель витая пара: какой выбрать?

Система видеонаблюдения огромного масштаба, просто одна проводная IP-видеокамера? Система контроля и управления доступом (СКУД)? IP-видеодомофон? Объединяет эти системы безопасности одно – требовательность к качеству кабеля витая пара. Понятно, что сюда можно добавить и качество обжима коннекторов, сетевого оборудования и прочее. Но именно сейчас мы обсудим витую пару.

Материал полезен монтажникам и заказчикам. Первые хорошо знакомы с огромными объемами работ по перестройке локальных сетей при неправильном выборе кабеля. Вторым полезно знать, за что платить.

Есть еще один тонкий момент – купить правильную витую пару стоит для построения сертифицированной структурированной кабельной системы (СКС) на крупных коммерческих и промышленных предприятиях, государственных объектах и т.п. Почему? Ответ прост – сертифицированная СКС имеет 25 лет гарантии.

Фактически примерная витая пара, которая пригодна для применения в системах безопасности – витая пара Trinix.

1.

   Кабель витая пара FTP CAT5E CU 0.5mm LSZH Indoor Trinix 305m

   10 019,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
2.

   Кабель витая пара FTP CAT5E CU 0.5mm PVC Indoor Trinix 305m

   8 707,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
3.

   Кабель витая пара FTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

   Цена с НДС

   12 289,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

   Кабель витая пара FTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   12 524,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
5.

   Кабель витая пара FTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

   11 802,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
6.

   Кабель витая пара UTP CAT5E CU 0.51mm LDPE Outdoor + проволока Trinix 305m

   11 915,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
7.

   Кабель витая пара UTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

   12 896,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
8.

   Кабель витая пара UTP CAT5E CU 0.51mm LDPE Outdoor Trinix 305m

   8 903,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
9.

   Кабель витая пара UTP CAT5E CU 0.51mm LSZH Indoor Trinix 305m

   9 165,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
10.

    Кабель витая пара UTP CAT5E CU 0.51mm PVC Indoor Trinix 305m

    2

    Цена с НДС

    8 249,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
11.

    Кабель витая пара FTP CAT6 CU 0.56mm LDPE Outdoor Trinix 305m

    13 420,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
12.

    Кабель витая пара FTP CAT6 CU 0.56mm PVC Indoor Trinix 305m

    8 937,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
13.

    Кабель витая пара UTP CAT6 CU 0.56mm LDPE Outdoor Trinix 305m

    9 108,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
14.

    Кабель витая пара FTP CAT5E CU 0.5mm LDPE Outdoor + провод Trinix 305m

    11 613,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
15.

    Кабель витая пара FTP CAT6 CU 0.56mm LSZH Trinix 305m

    Цена с НДС

    14 271,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
16.

    Кабель витая пара UTP CAT6 CU 0.56mm LSZH Indoor Trinix 305m

    Цена с НДС

    10 801,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
17.

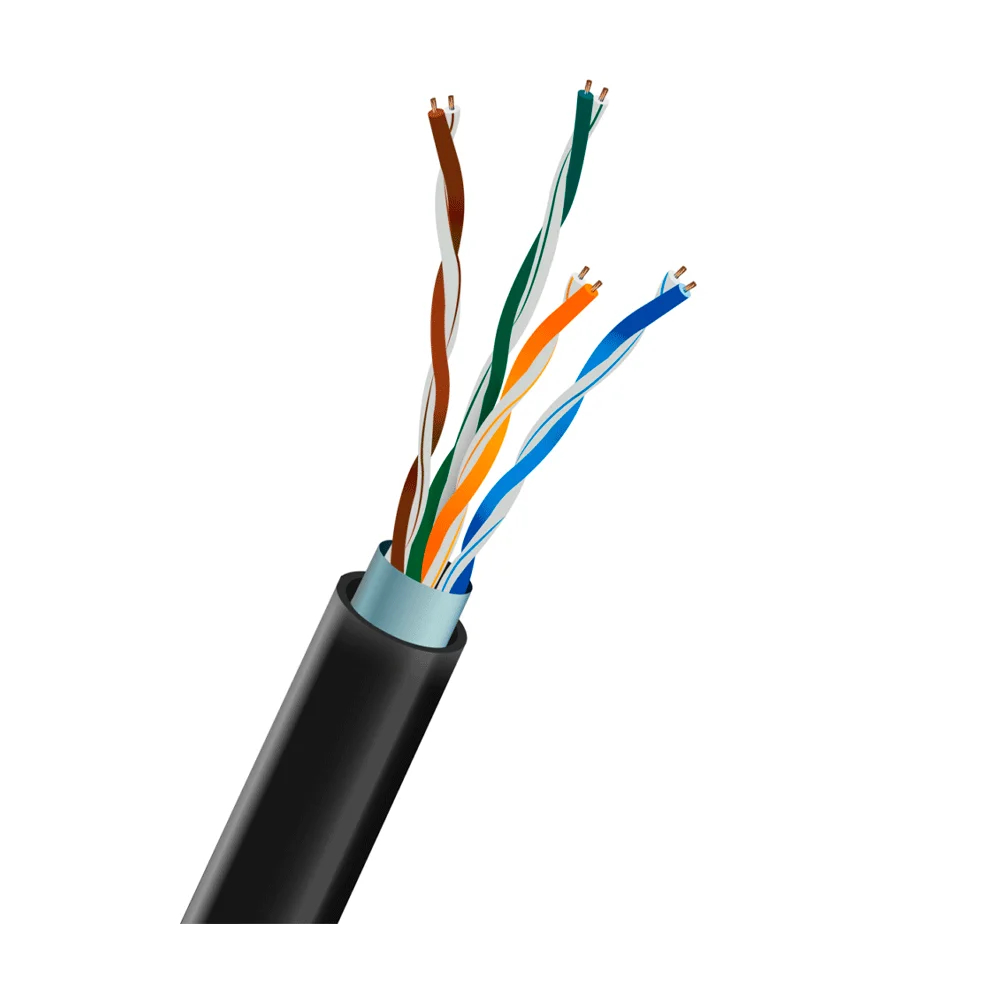

    Кабель витая пара FTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

    1

    3 338,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
18.

    Кабель витая пара UTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

    Цена с НДС

    2 251,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
19.

    Кабель витая пара UTP CAT5E CCA 0.51mm LDPE Outdoor + проволока Trinix 305m

    Цена с НДС

    4 921,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
20.

    Кабель витая пара UTP CAT5E CCA 0.51mm LDPE Outdoor Trinix 305m

    Цена с НДС

    2 967,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
21.

    Кабель витая пара FTP CAT5E CU 0.51mm LDPE Outdoor + проволока Trinix 305m

    Цена с НДС

    12 728,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
22.

    Кабель витая пара FTP CAT5E CU 0.51mm LDPE Outdoor + трос Trinix 305m

    Цена с НДС

    13 612,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
23.

    Кабель витая пара FTP CAT5E CCA 0.51mm PVC Indoor Trinix 305m

    Цена с НДС

    2 720,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
24.

    Кабель витая пара UTP CAT5E CU 0.5mm LSZH Indoor Trinix 305m

    5 125,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
25.

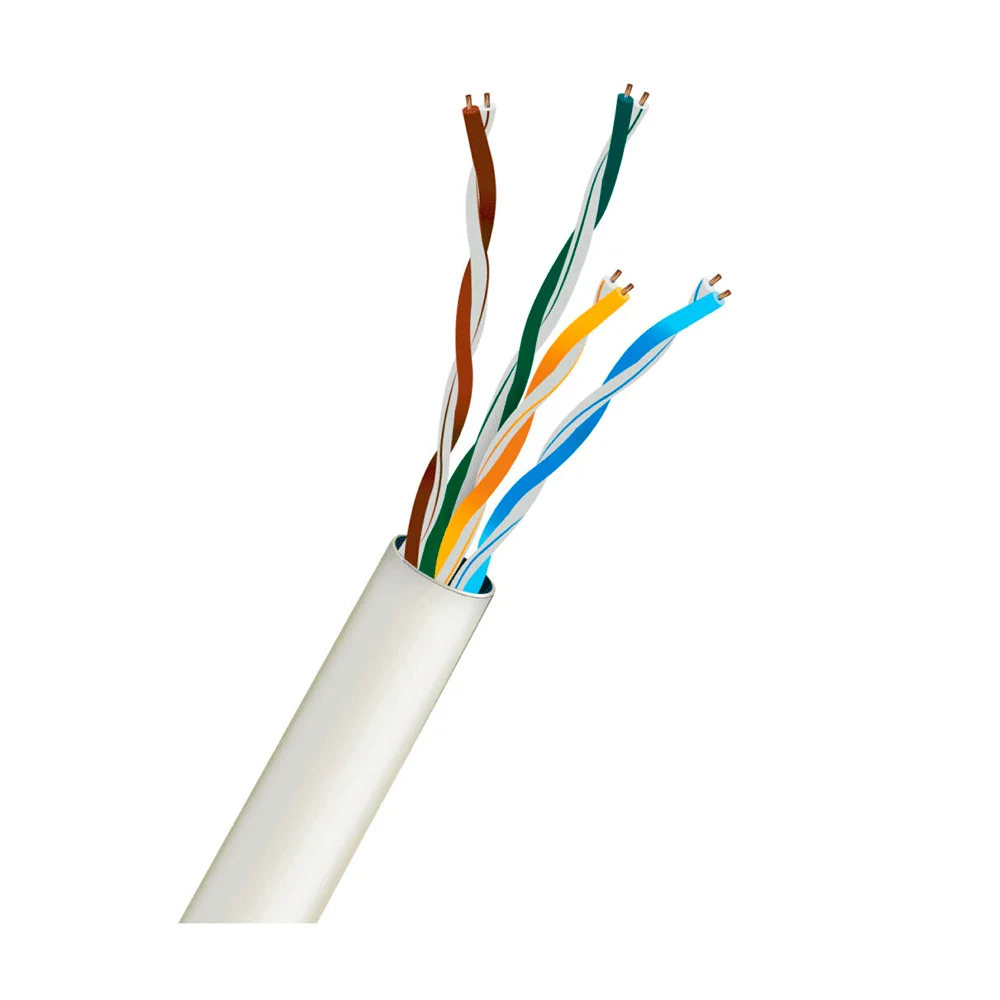

    Кабель витая пара UTP CAT6 CU 0.56mm PVC Indoor Trinix 305m

    6 478,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение

Рынок насыщен кабелем витая пара разных типов. Ниже мы приведем основные из них, которые получили максимальное распространение. Изделия более редких типов и область их применения – тема отдельной статьи.

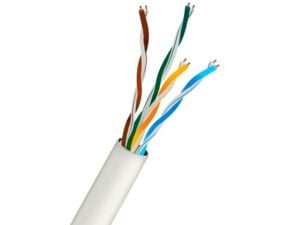

UTP-кабель. Это неэкранированная витая пара. Отличается хорошей гибкостью, удобно ее прокладывать внутри помещений с большим количеством конструктивных элементов. Жили симметрично скрученные парами для борьбы с электромагнитными помехами, электрическими «шумами». Не рекомендуется прокладывать в местах, где высок риск помех (расположены рядом силовые электрические кабели и т.п.).

FTP кабель. Экранированный витой пар. Экран из фольги одним слоем «укутывает» все 8 жил. При правильном обжатии разъемов экран транслирует действие электромагнитных и радиопомех (EMI и RFI) на «землю».

STP кабель. Это неэкранированная витая пара с оплеткой. Оплетка выполняет роль легкой брони, кабель можно использовать на производстве, других объектах с повышенной опасностью механического повреждения. Так же оплетка позволяет еще лучше выполнить заземление.

SFTP кабель. В этом случае жили защищенные экраном из фольги и оплеткой из проводов. Сфера применения почти любая при условии, что SFTP находится в надежной оболочке.

Выбор витой пары

Витая (другое название на украинском – витая) пара для систем видеонаблюдения должна отвечать самым высоким требованиям. Рекомендуем принять во внимание:

• приведенные выше типы UTP, FTP, STP и их варианты;
• материал жилы (между медной жилой и омедненным алюминием предлагаем выбирать медную);
• наличие экрана, оплетки;
• материал и цвет оболочки;
• категория (СAT) витого пара (подходит 5, 5е, 6, 6а, 7).

На самом деле витая пара с алюминиевыми жилами обеспечивает пропускную способность сети до 10 Мбит/с и соответствует CAT3. С медными жилами – 100 Мбит/с и выше (согласно своей категории). Чем выше категорию выберете, тем лучше!

Простой аргумент за медную жилу – медь имеет меньшее сопротивление, чем алюминий.

Помогает в выборе витого пара цвет оболочки.

Серый (белый) цвет полихлорвиниловой оболочки означает, что кабель предназначен для прокладки внутри помещений.

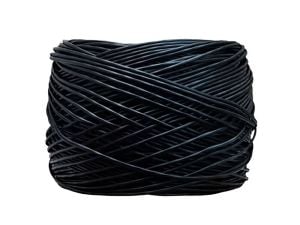

Черный цвет свидетельствует о возможности прокладки кабеля снаружи помещений.

Оранжевый цвет означает, что оболочка из полимера некоторое время огнеупорна (стандарты 30, 90 и 180 мин).

Кабель с тросом под оболочкой используется для протяжки между внешними объектами (столб-дом, дом-дом и т.п.) по воздуху.

Как отличить качественную витую пару

Кто, как не монтажники, на практике определяют качественную витую пару? Ведь даже медные жилы вроде бы являются гарантией «правильного» кабеля. Вот несколько признаков:

• качественный кабель гибок, не ломается при маленьких радиусах изгиба;
• имеет предполагаемые постоянное значение электрического сопротивления в течение всей длины и в местах соединения с розетками и разъемами RJ45;
• все жилы одинаковой толщины (не менее 0,51 мм);
• жилы хорошо держатся в разъеме, в т.ч. при динамических нагрузках;
• легко (с первого раза) сжимаются разъемами;
• не изменяет свои характеристики при переводе и пережатии коннектором;
• кабель сертифицирован на кабельном устройстве FLUKE.

Никто не может отказать клиенту в праве приобрести кабель с более низкими характеристиками и качеством по минимальной цене. Просто рекомендуем оценить небольшую разницу в цене бухты в пересчете не масштаб LAN. Чем больше сеть, тем дороже получится ее реинжиниринг.

Витая пара TRINIX для систем безопасности. Преимущества

Чтобы не тратить попусту время и нервы на изучение подробных характеристик витой пары, на изучение стандартов, сущности категорий 5, 5е, 6, 7, теории и практики производства и его применения, опыта монтажных организаций, предлагаем простой и быстрый путь – сообщаете нашему консультанту какую и где будете строить систему безопасности, и в ответ получаете предложение соответствующего витого пара.

Таким кабелем есть продукт бренда TRINIX. В частности, в ассортимент вернулась витая пара TRINIX для прокладки на улице (наружная).

Почему TRINIX? Потому что у этого кабеля помимо качества есть и три конкурентных преимущества.

Преимущество 1. Прохождение теста FLUKE. Его проведение на витой паре TRINIX дает безошибочно определить:

• тип соединения 10/100/1000 Base-T;
• точные электрические характеристики кабеля;
• наличие короткого замыкания (КЗ)
• общую длину кабеля, расстояние до обрыва или места КЗ;
• наличие перепутанных жил и пар;
• измерение затухания сигнала на ближнем и дальнем конце.

В зависимости от модели тестера FLUKE специалист может увидеть состояние сетевых устройств, подключение или его отсутствие к коммутатору, идентифицировать активное оборудование LAN и т.д.

FLUKE-тестер выходит за пределы набора инструментов обычного системного администратора.

Преимущество 2. Намотки. Вроде бы и неважно, как заключен кабель в бухте. Отмотали 10 м раз-другой-третий, и сохраняем остаток бухты годами. В чем проблема? Проблема возникает у монтажников тогда, когда нужно размотать сегментами всю бухту (305 м!). Или часто перевозить уже начатую бухту между объектами. Распутывать даже 100 метров витой пары – такое удовольствие.

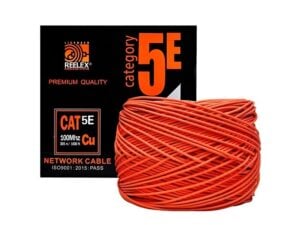

REELEX – это метод намотки самонесущей бухты кабельной продукции без перекручивания и запутывания. Соответственно и разматывание из коробки с бухтой происходит без проблем.

Преимущество 3. Незапятнанный монтаж. При работе на улице разместить коробку с кабелем в чистом, сухом месте не всегда возможно. Налипание грязи на кабель, влага от дождя оболочка витого пара и попадание этой влаги на жилы и инструментарий установщика создают проблемы. Чтобы избежать загрязнения бухты, производитель TRINIX «одевает» на короб с препятствующей этому бухтой пленкой.

Ускоряйте время установки систем безопасности (СКУД, видеонаблюдение и др.) и срок их эксплуатации с помощью качественного витого пара!
