Кабель вита пара: як розпізнати, обжати та правильно підключити
Без якісного з’єднання мережі зараз вже важко уявити роботу офісу, підприємства або навіть сучасної квартири. Основою для стабільного та якісного з’єднання є правильно підібраний і змонтований кабель вита пара. Цей тип кабелю використовується в локальних мережах, системах відеоспостереження та інших комунікаційних рішеннях. У цій статті розглянемо, як розпізнати виту пару серед інших кабелів, декілька схем як її обжати та правильно підключити.
Що таке вита пара і як розпізнати серед інших кабелів
Вита пара – це кабель, що складається з кількох пар проводів, скручених між собою. Завдяки цьому зменшується вплив електромагнітних перешкод, що дозволяє забезпечити стабільну передачу сигналу та знизити ймовірність втрат якості зв'язку.

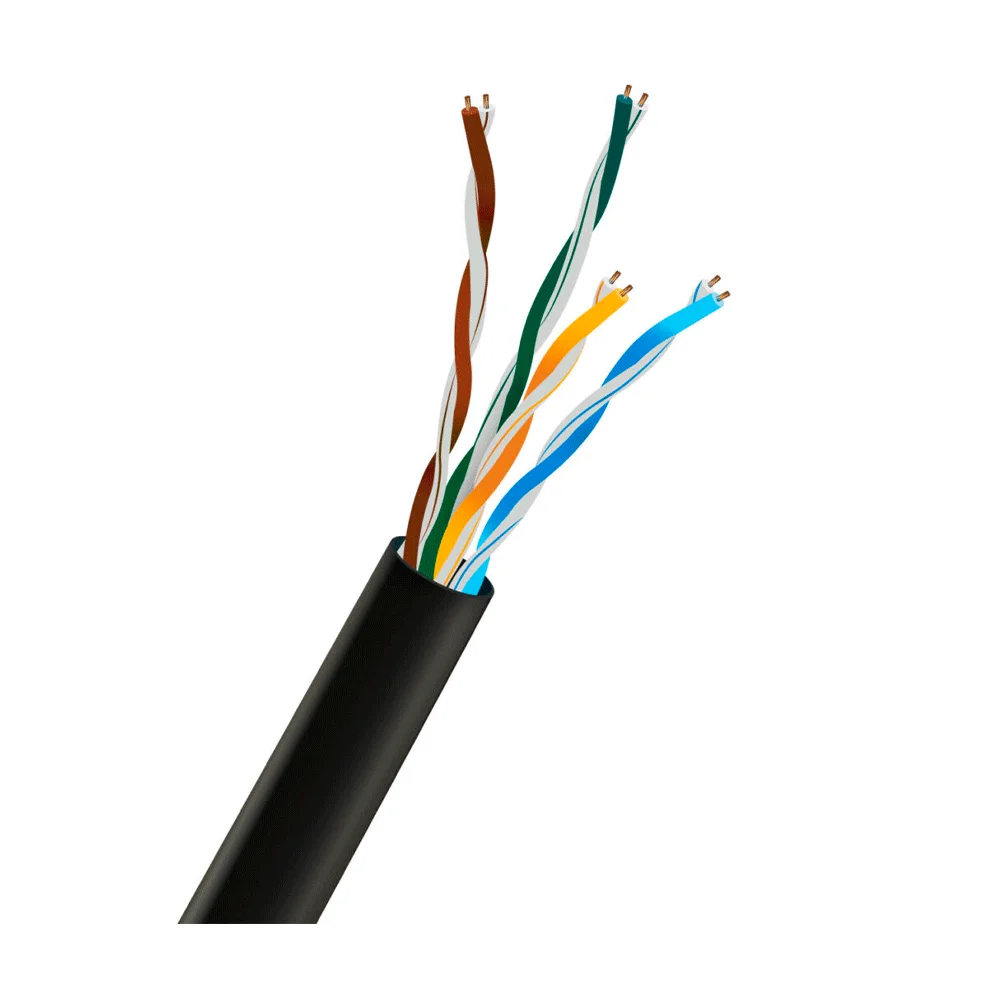

Кабель має просту, але ефективну конструкцію: всередині знаходяться 4 скручені пари проводів, загалом 8 жил, які надійно захищає зовнішня ізоляційна оболонка. Кожна пара провідників зазвичай має своє кольорове маркування, що значно спрощує процес підключення.
Визначити виту пару можна за такими ознаками:
- всередині 8 тонких провідників, які згруповано в пари;
- кожна пара має свій колір або колірну смугу;
- кабель гнучкий, але досить щільний завдяки зовнішній оболонці;

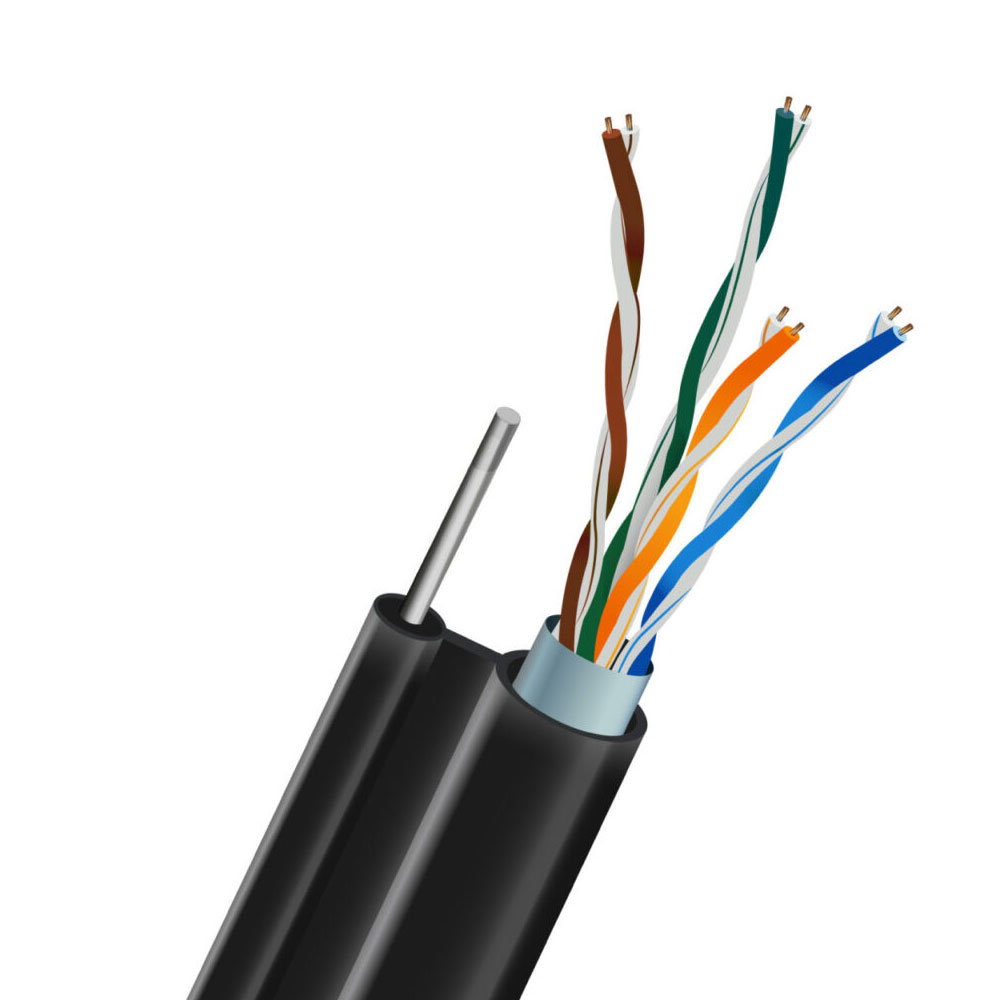

- у деяких варіантах присутній екран для зменшення шуму (FTP, STP).

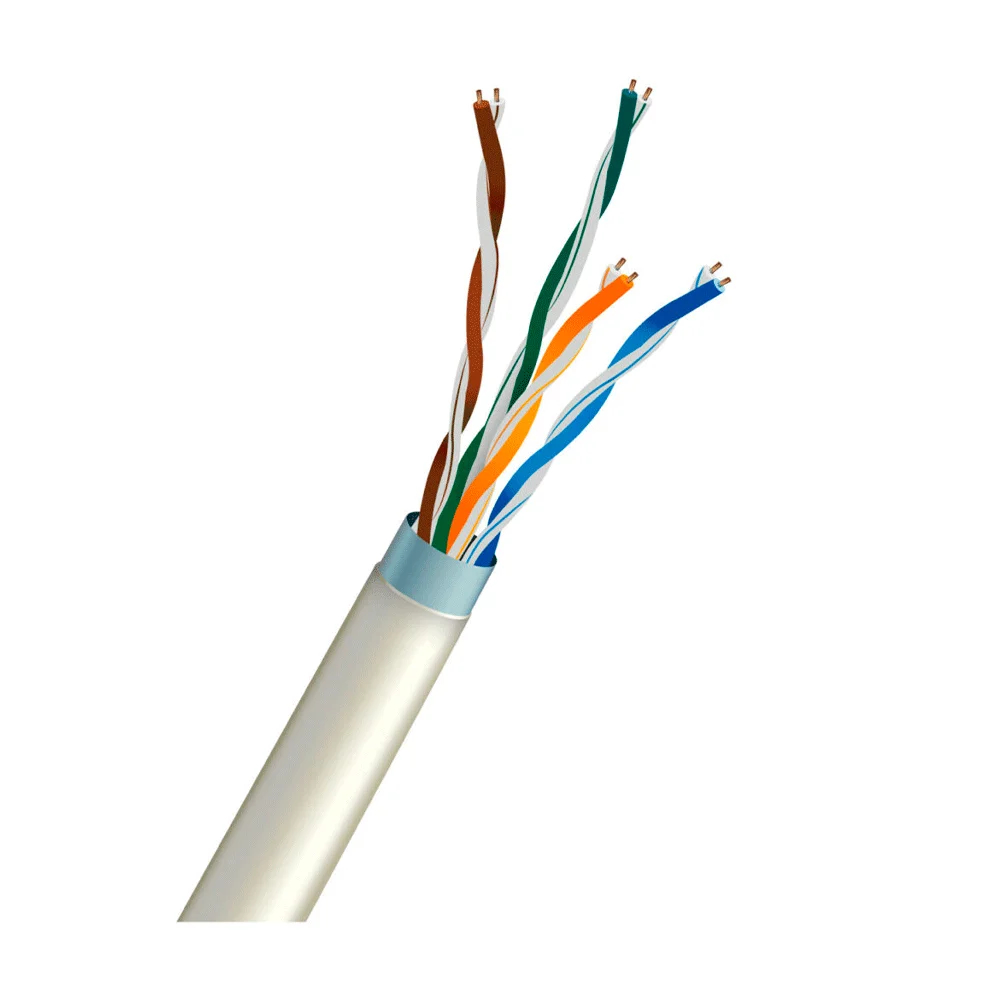

Цей тип дроту використовується для передачі сигналу мереж Ethernet і може бути категорії Cat5e, Cat6, Cat6a тощо. Саме від категорії залежить швидкість передачі даних і довжина лінії без втрати сигналу.
Як правильно обжати виту пару?
Для стабільної та надійної роботи мережі недостатньо просто купити якісний кабель – важливо також правильно підготувати його до підключення. Один із ключових етапів у цьому процесі – обжим витої пари, тобто кріплення конекторів RJ45 до кінців кабелю. Саме від точності цього етапу залежить, наскільки добре працюватиме з’єднання між пристроями. Якщо конектори встановлені неправильно, можуть виникати перебої в передачі даних або повна відсутність сигналу. Тому варто поставитися до цього етапу відповідально або довірити його спеціалісту.
Необхідні інструменти
Перед тим як переходити до обжиму кабелю, важливо мати під рукою всі необхідні інструменти. Це не лише спростить роботу, а й допоможе уникнути помилок, що можуть призвести до нестабільного з’єднання або пошкодження елементів. Вам знадобиться:
- кримпер – спеціальний інструмент для обтиску конекторів;
- кабель вита пара;
- конектори RJ45 відповідної категорії;
- тестер мережі (бажано) для перевірки підключення після обжиму;
- ніж або зачистка для кабелів.
Підготовлені інструменти – це запорука якісного обжиму. Навіть якщо у вас немає великого досвіду, із потрібним набором усе стане зрозумілішим і простішим, а результат буде акуратним та надійним.
Схеми обтиску та інструкція
Існує два основні способи вита пара обжим, які застосовуються залежно від того, які саме пристрої ви плануєте з’єднати:
- стандарт T568A – це схема обтиску витої пари, рекомендована для житлових приміщень і сумісна з телефонними лініями;
- стандарт T568B – це найпоширеніша схема обтиску, яка зазвичай використовується в офісних та комерційних мережах.
Від правильного вибору схеми залежить, чи зможуть ваші пристрої «порозумітися» між собою та чи працюватиме мережа стабільно. Щоб усе працювало коректно, важливо точно дотримуватися схеми розпіновки – тобто порядку розташування кольорових жил у конекторі.
Для більшості мереж використовують стандарт T568B для розпіновки витої пари. Він передбачає такий порядок кольорів: біло-помаранчевий, помаранчевий, біло-зелений, синій, біло-синій, зелений, біло-коричневий і коричневий. Послідовність підключення є важливим, оскільки воно забезпечує правильне з’єднання і запобігає можливим збоям у роботі мережі.
Перш ніж розпочати обжим, слід ретельно підготувати кабелі та необхідні інструменти, аби процес пройшов без помилок. Ось покрокова інструкція, як правильно виконати обтиск витої пари:
- Акуратно зніміть зовнішню оболонку кабелю приблизно на 2-2.5 см. Намагайтеся не пошкодити внутрішні жили – вони мають залишитися цілими та без надрізів.
- Розплетіть скручені пари та вирівняйте кожен провід. Можна злегка зігнути їх пальцями або нігтем, щоб жили стали рівні й не перекручувалися.
- Розташуйте дроти у правильному порядку кольорів відповідно до обраної схеми обжиму. Перевірте уважно, щоб кольори не переплуталися.
- Вставте дроти в конектор RJ45 так, щоб кожна жила дійшла до самого кінця. Оболонка кабелю має трохи заходити в роз’єм – це забезпечить надійність з'єднання.
- Вставте конектор у кримпер і щільно затисніть його. Один рух – і конектор буде міцно зафіксований на кабелі.
- Перевірте з’єднання за допомогою тестера. Це допоможе переконатися, що всі контакти підключені правильно, і кабель повністю готовий до роботи.
Після перевірки з’єднання ви можете бути впевнені, що кабель готовий до використання і забезпечить стабільну та швидку передачу даних.
Як підключити виту пару: типи і схеми
Підключення витої пари залежить від типу з’єднання: пряме або перехресне.
- пряме підключення – використовується для з’єднання комп’ютера з маршрутизатором або комутатором. Обидва кінці мають однакову схему обжиму (T568B);
- перехресне з'єднання – актуальне для з’єднання двох комп’ютерів між собою без маршрутизатора. Один кінець обжимається за схемою T568A, інший – за T568B.
Порада: у сучасних пристроях підтримується функція auto-MDIX, тому часто можна обійтися прямим кабелем навіть для непрямих з’єднань.
Типові помилки при роботі з витою парою
Навіть досвідчені монтажники можуть припускатися помилок. Щоб уникнути проблем з передачею даних або з’єднанням, зверніть увагу на такі поширені помилки:
- неправильна схема обжима витої пари;
- надто довге зняття зовнішньої оболонки;
- погане зачищення провідників або нерівномірна довжина жил;
- слабкий обжим або використання зношеного кримпера;
- змішування стандартів T568A і T568B без розуміння різниці;
- відсутність тестування після обтиску.
Уникаючи цих помилок, ви забезпечите не лише правильне з’єднання витої пари, але й гарантовану стабільність і надійність роботи всієї мережі. Це дозволить уникнути непотрібних збоїв і перерв у передачі даних, що важливо для безперебійної роботи всіх підключених пристроїв.
