Кабель витая пара: как распознать, обжать и правильно подключить
Без качественного соединения сети сейчас трудно представить работу офиса, предприятия или даже современной квартиры. Основой для стабильного и качественного соединения является правильно подобранный и смонтированный кабель витая пара. Этот тип кабеля используется в локальных сетях, системах видеонаблюдения и других коммуникационных решениях. В этой статье рассмотрим, как распознать витую пару среди других кабелей, несколько схем, как ее обжать и правильно подключить.
Что такое витая пара и как распознать среди других кабелей
Витая пара – это кабель, состоящий из нескольких пар скрученных между собой проводов. Благодаря этому снижается влияние электромагнитных помех, что позволяет обеспечить стабильную передачу сигнала и снизить вероятность потерь качества связи.

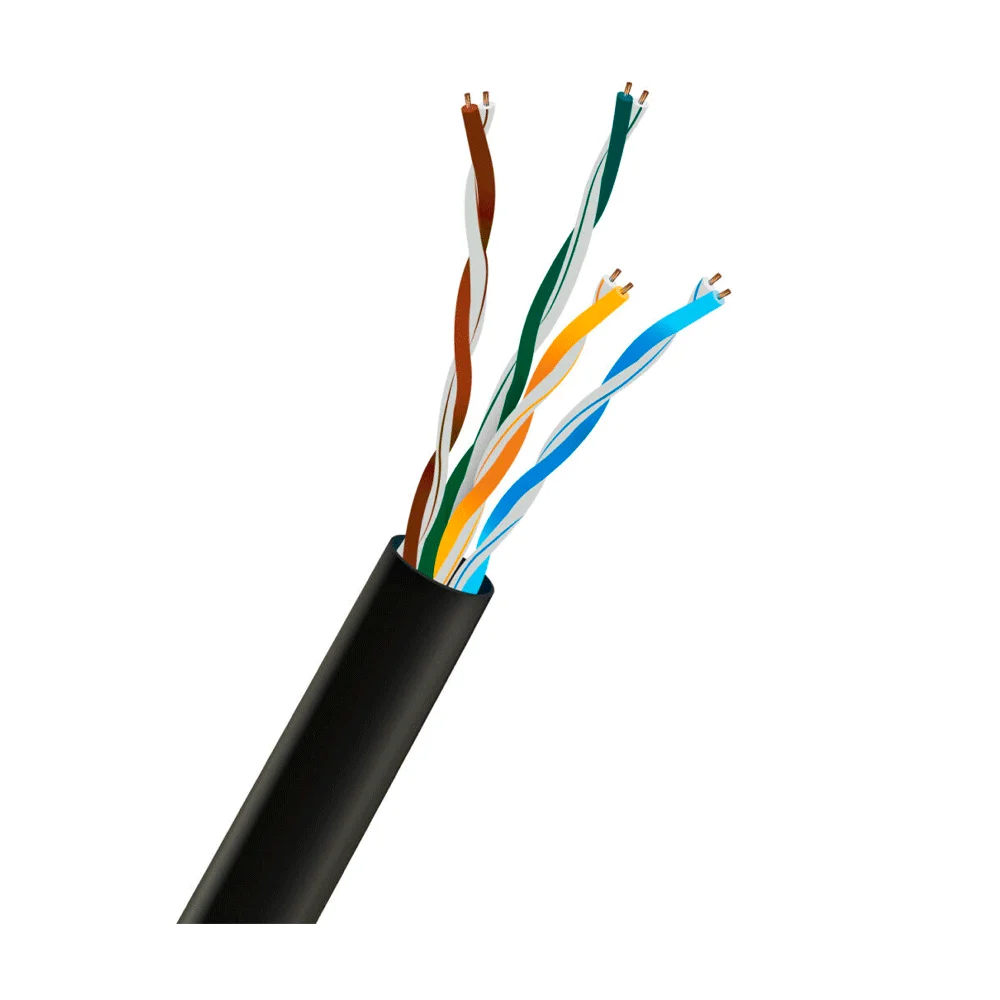

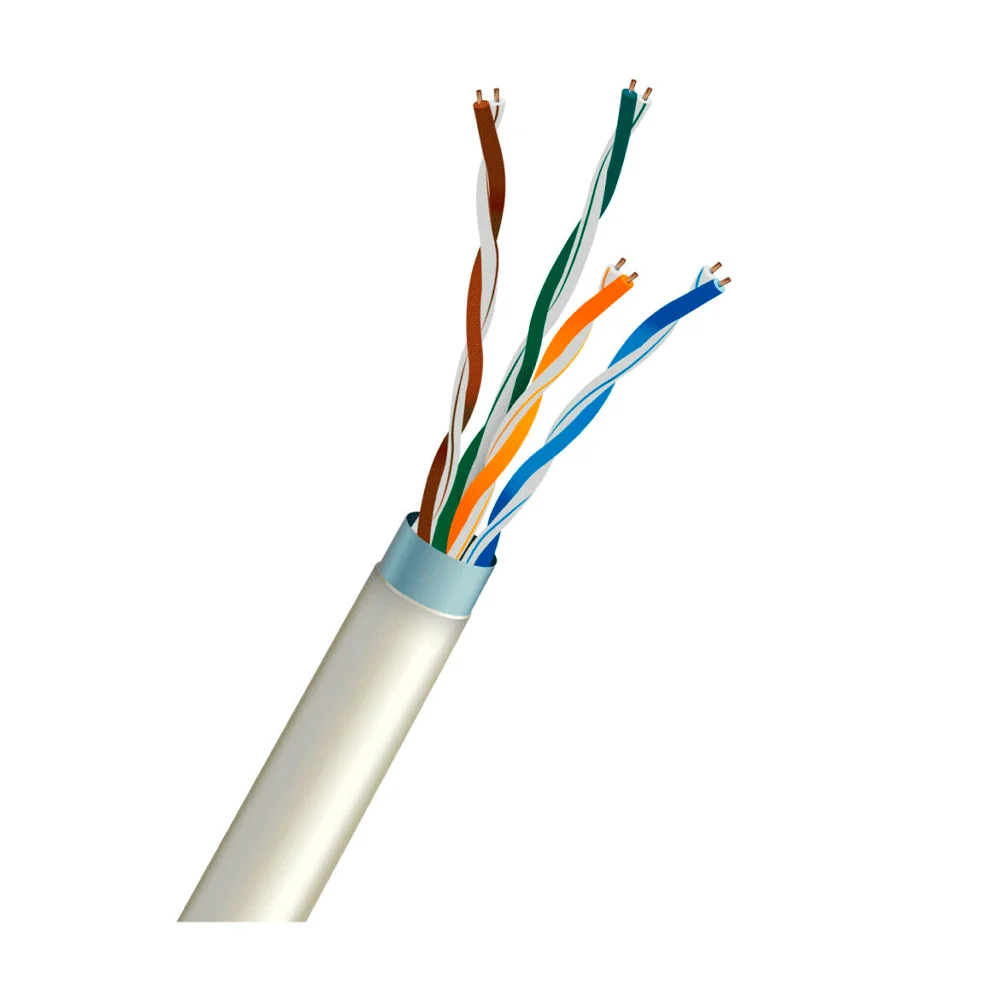

Кабель имеет простую, но эффективную конструкцию: внутри находятся 4 скрученные пары проводов, всего 8 жил, которые надежно защищает наружная изоляционная оболочка. Каждая пара проводников обычно имеет свою цветовую маркировку, что значительно упрощает процесс подключения.
Определить витую пару можно по следующим признакам:
- внутри 8 тонких проводников, сгруппированных в пары;
- каждая пара имеет свой цвет или цветовую полосу;
- кабель гибкий, но достаточно плотный благодаря наружной оболочке;

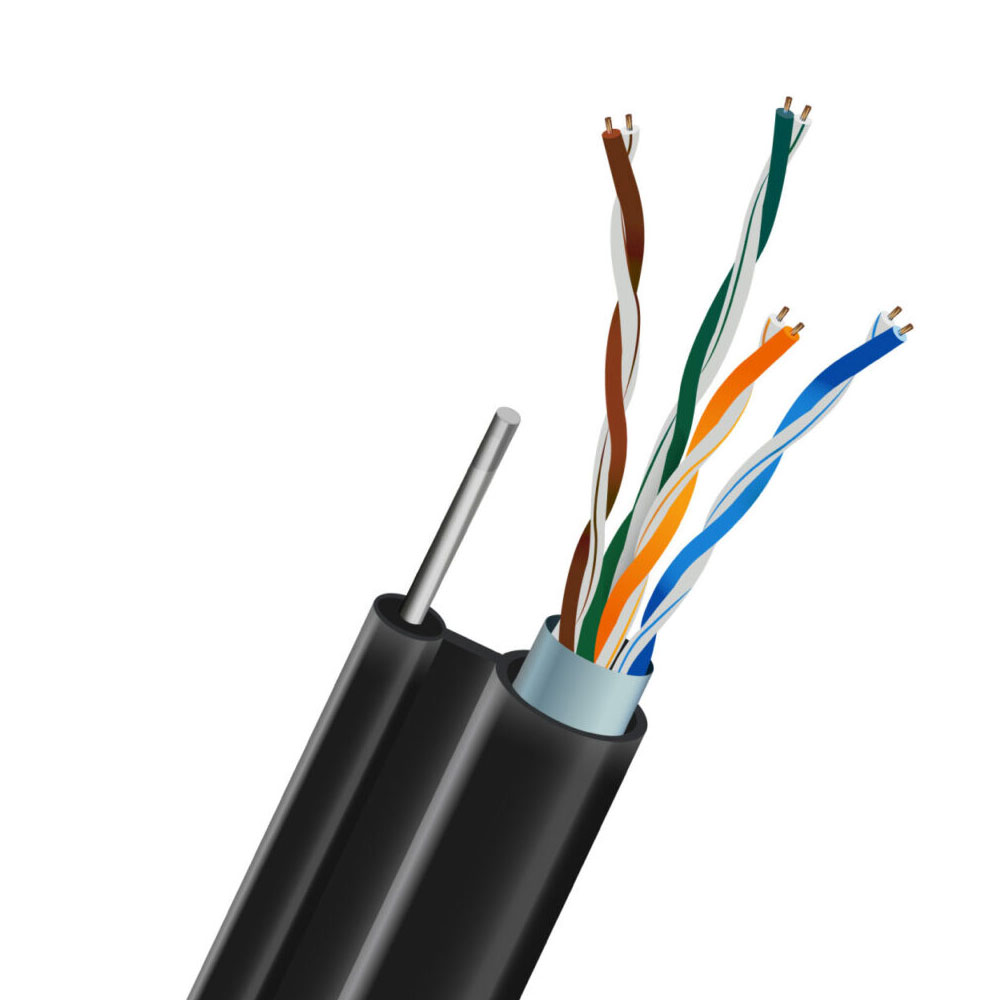

- в некоторых вариантах присутствует экран для уменьшения шума (FTP, STP).

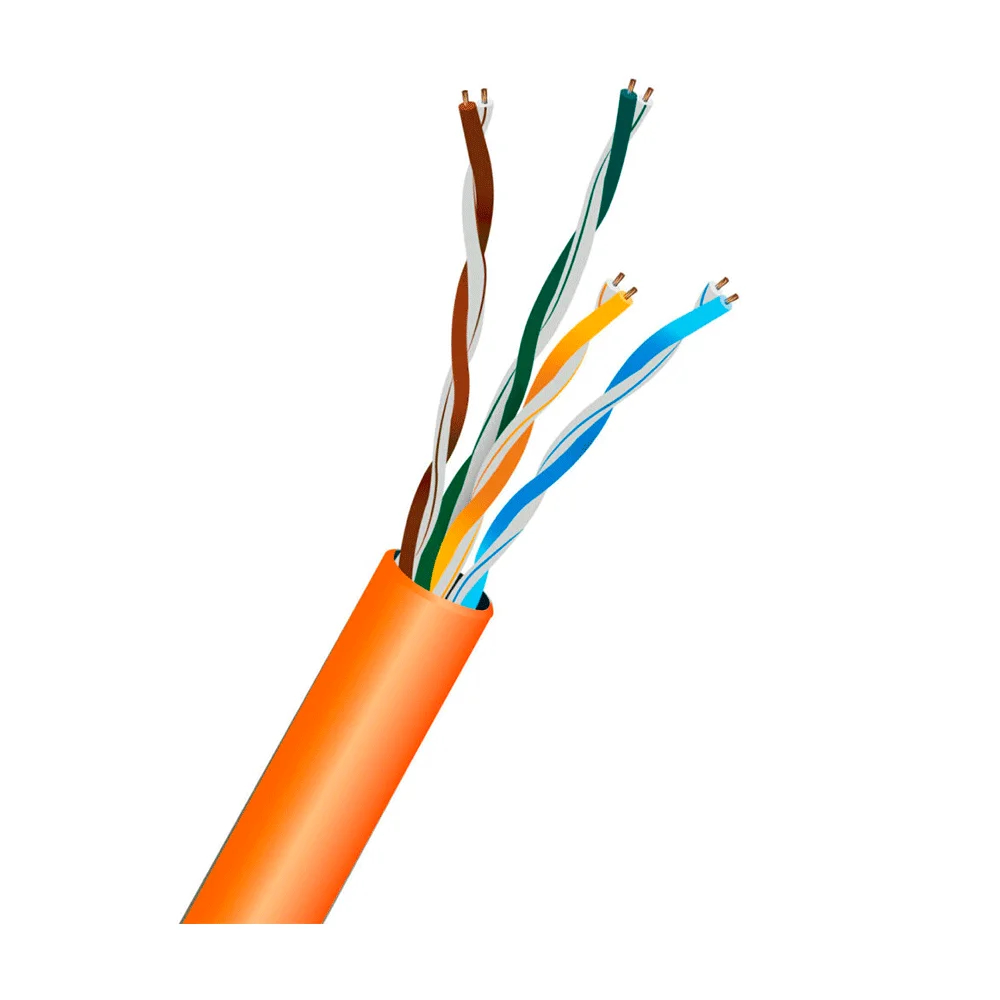

Этот тип провода используется для передачи сигнала сетей Ethernet и может быть категории Cat5e, Cat6, Cat6a и т.д. Именно от категории зависит скорость передачи данных и длина линии без потери сигнала.
Как правильно обжать витую пару?
Для стабильной и надежной работы сети недостаточно просто купить качественный кабель – важно также правильно подготовить его к подключению. Один из ключевых этапов в этом процессе – обжим витой пары, то есть крепление коннекторов RJ45 к концам кабеля. Именно от точности этого этапа зависит, насколько хорошо будет работать соединение между устройствами. Если коннекторы установлены неправильно, могут возникнуть перебои в передаче данных или полное отсутствие сигнала. Поэтому следует отнестись к этому этапу ответственно или доверить его специалисту.
Необходимые инструменты
Перед тем как переходить к обжиму кабеля, важно иметь под рукой все необходимые инструменты. Это не только упростит работу, но и поможет избежать ошибок, которые могут привести к нестабильному соединению или повреждению элементов. Вам понадобятся:
- кримпер – специальный инструмент для обжима коннекторов;
- кабель витая пары;
- коннекторы RJ45 соответствующей категории;
- тестер сети (желательно) для проверки подключения после обжима;
- нож или зачистка для кабелей.
Подготовленные инструменты – это залог качественного обжима. Даже если у вас нет большого опыта, с нужным набором все станет понятнее и проще, результат будет аккуратным и надежным.
Схемы обжима и инструкция
Существует два основных способа витая пары обжима, которые применяются в зависимости от того, какие именно устройства вы планируете соединить:
- стандарт T568A – это схема обжима витой пары, рекомендованная для жилых помещений и совместимая с телефонными линиями;
- стандарт T568B – это наиболее распространенная схема обжима, обычно используемая в офисных и коммерческих сетях.
От правильного выбора схемы зависит, смогут ли ваши устройства «поладить» между собой и будет ли работать сеть стабильно. Чтобы все работало корректно, важно точно соблюдать схему распиновки – то есть порядок расположения цветных жил в коннекторе.
Для большинства сетей используют стандарт T568B для распеновки витой пары. Он предусматривает такой порядок цвета: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Последовательность подключения является важной, поскольку она обеспечивает правильное соединение и предотвращает возможные сбои в работе сети.
Прежде чем начать обжим, следует тщательно подготовить кабели и необходимые инструменты, чтобы процесс прошел без ошибок. Вот пошаговая инструкция, как правильно выполнить обжим витой пары:
- Аккуратно снимите наружную оболочку кабеля примерно на 2-2.5 см. Пытайтесь не повредить внутренние жилы – они должны остаться целыми и без надрезов.
- Расплетите скрученные пары и выровняйте каждый провод. Можно слегка согнуть их пальцами или ногтем, чтобы жили стали ровными и не извращались.
- Разместите провода в правильном порядке цветов в соответствии с выбранной схемой обжима. Проверьте внимательно, чтобы цвет не перепутался.
- Вставьте провода в коннектор RJ45 так, чтобы каждая жила дошла до самого конца. Оболочка кабеля должна заходить в разъем – это обеспечит надежность соединения.
- Вставьте коннектор в кримпер и плотно зажмите его. Одно движение – и коннектор будет крепко зафиксирован на кабеле.
- Проверьте соединение с помощью тестера. Это поможет убедиться, что все контакты правильно подключены, и кабель полностью готов к работе.
После проверки подключения вы можете быть уверены, что кабель готов к использованию и обеспечит стабильную и быструю передачу данных.
Как подключить витую пару: типы и схемы
Подключение витой пары зависит от типа соединения: прямое или перекрестное.
- прямое подключение – используется для подключения компьютера к маршрутизатору или коммутатору. Оба конца имеют одинаковую схему обжима (T568B);
- перекрестное соединение – актуально для соединения двух компьютеров между собой без маршрутизатора. Один конец обжимается по схеме T568A, другой – по T568B.
Совет: в современных устройствах поддерживается функция auto-MDIX, поэтому часто можно обойтись прямым кабелем даже для косвенных соединений.
Типичные ошибки при работе с витой парой
Даже опытные монтажники могут допускать ошибки. Чтобы избежать проблем с передачей данных или соединением, обратите внимание на следующие распространенные ошибки:
- неправильная схема обжима витой пары;
- слишком долгое снятие наружной оболочки;
- плохая зачистка проводников или неравномерная длина жил;
- слабый обжим или использование изношенного кримпера;
- смешивание стандартов T568A и T568B без понимания разницы;
- отсутствие тестирования после обжима.
Избегая этих ошибок, вы обеспечите не только правильное соединение витой пары, но и гарантированную стабильность и надежность работы всей сети. Это позволит избежать ненужных сбоев и перерывов в передаче данных, что немаловажно для бесперебойной работы всех подключенных устройств.
