Як встановити 4 Wi-Fi камери на великому об'єкті: комплект TVT з ретрансляцією | TD-P0804W1-001

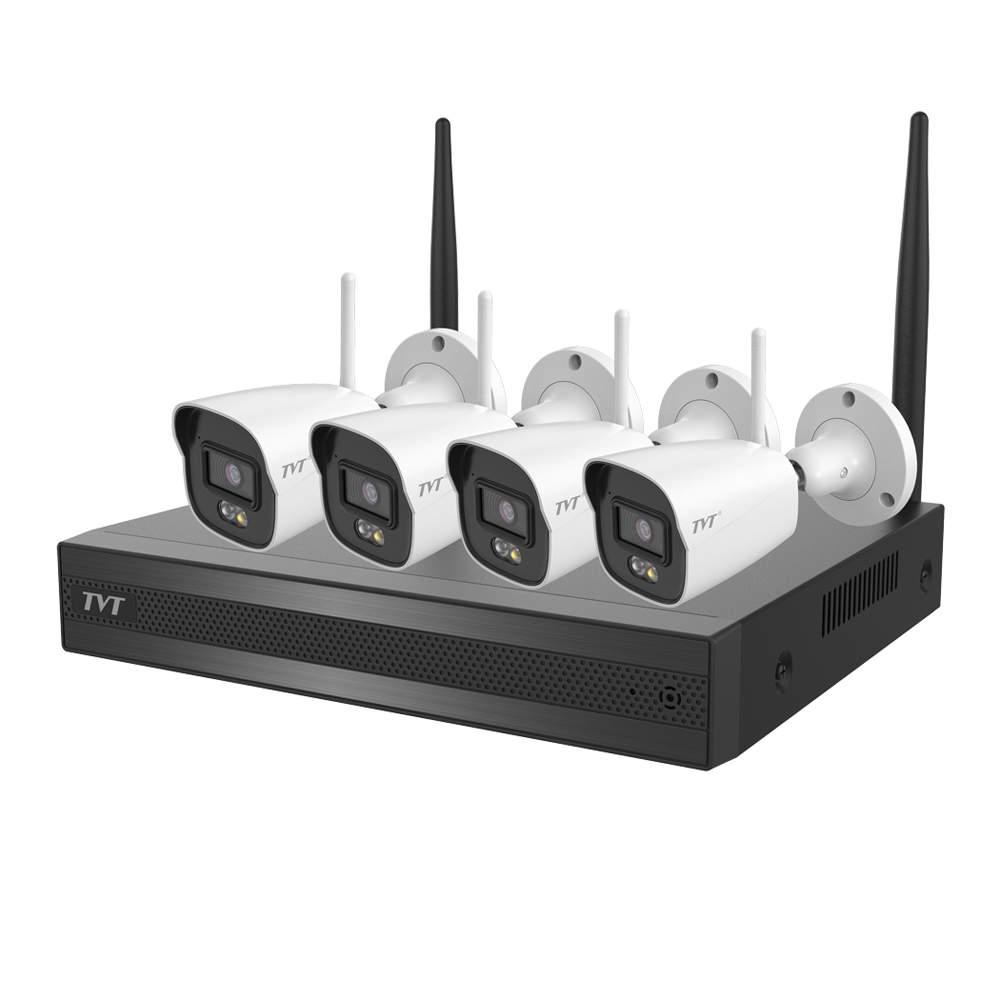

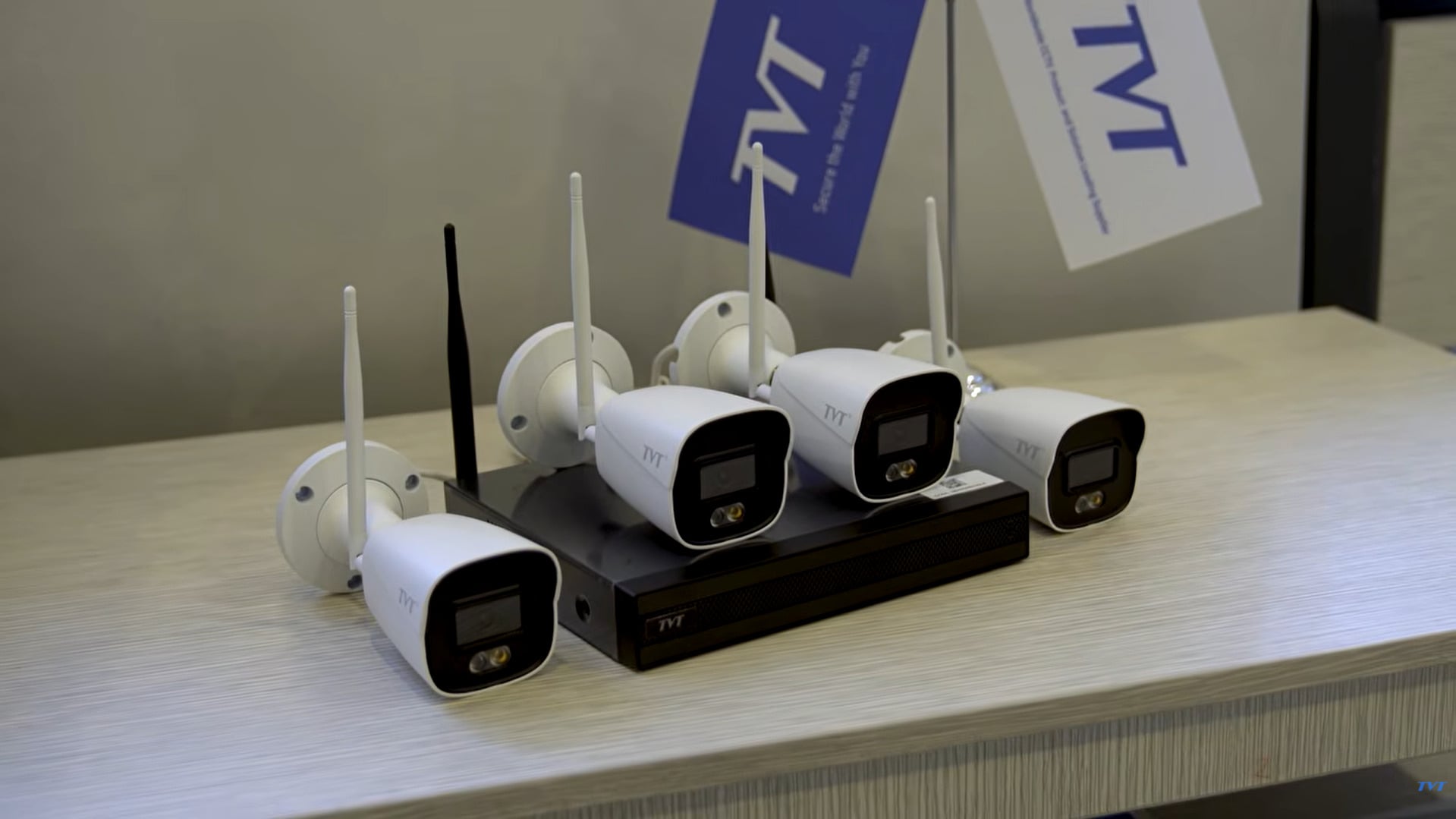

Організація системи відеонагляду на великих локаціях часто стикається з серйозними технічними перешкодами: відсутністю стабільного Wi-Fi покриття або неможливістю прокласти сотні метрів мережевого кабелю. Новий Wi-Fi комплект відеоспостереження від компанії TVT Digital вирішує цю проблему завдяки особливій концепції побудови мережі. Ця система розроблена спеціально для приватних будинків, складів, виробничих майданчиків, паркінгів та будівельних об'єктів, де необхідно швидко та без зайвих витрат закрити великий периметр.

Технічні характеристики та можливості обладнання

Перед початком монтажу та запуску системи варто детально розібратися в апаратних властивостях пристроїв, які входять до цього бездротового набору.

Найцікавіше у Wi-Fi комплекті TVT – сама концепція побудови системи відеонагляду. Відеореєстратор самостійно створює свою віртуальну Wi-Fi мережу на частоті 2,4 ГГц для підключення камер.

На практиці це означає, що роутер з Wi-Fi взагалі не потрібен. Все, що необхідно зробити – просто подати живлення на кожну камеру 12 В, а вся система працюватиме без дротів.

Ретрансляція сигналу між камерами

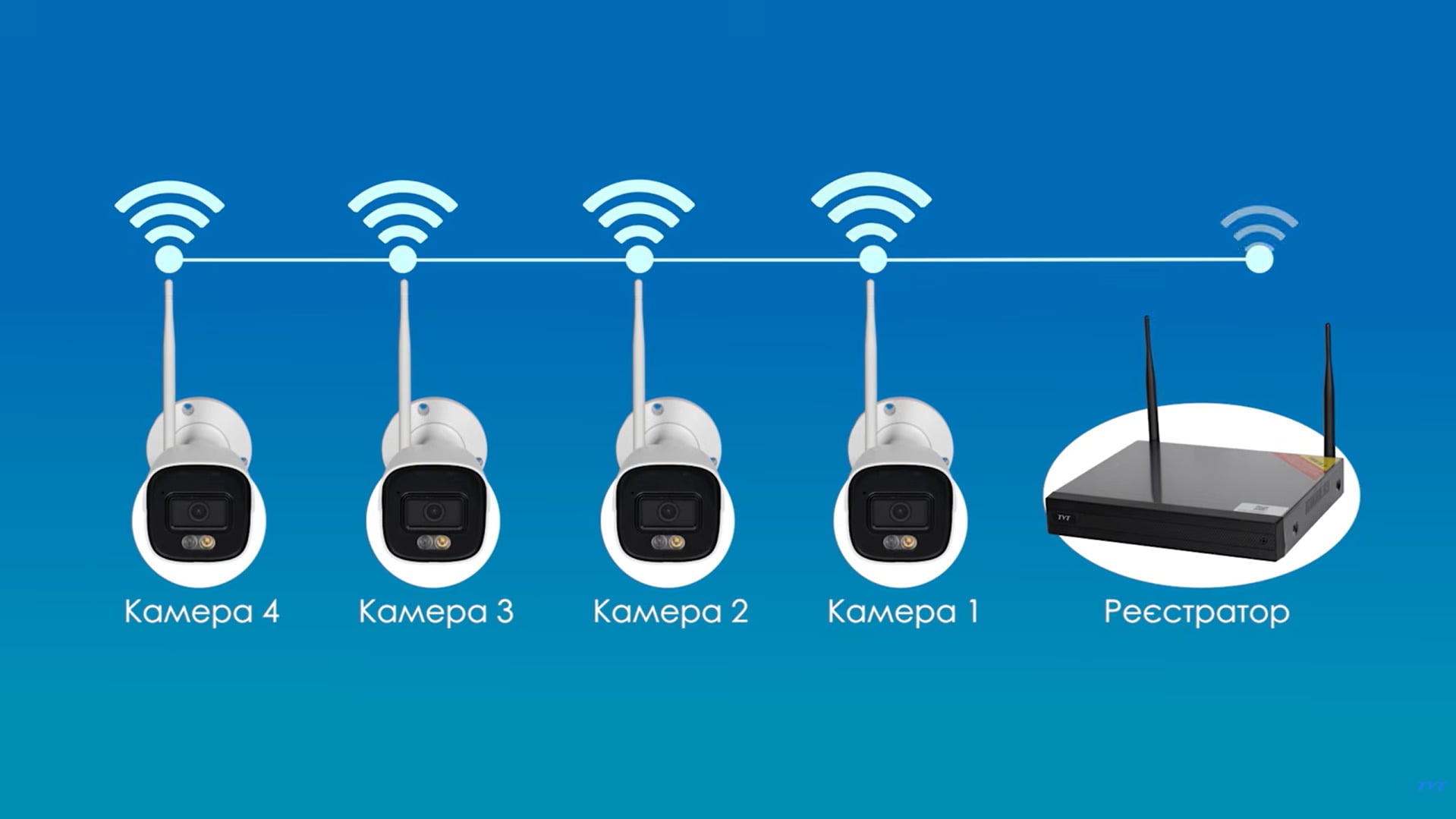

Унікальність комплекту базується на технології ретрансляції сигналу. Камера з'єднується з сусідньою камерою через свій Wi-Fi з функцією ретрансляції. Тобто остання камера в ланцюзі може з'єднуватись не з реєстратором, а тільки з сусідньою камерою. А вже з реєстратором буде зв'язуватись та камера, яка найближча до нього.

Це дозволяє закрити великий периметр об'єкту навіть там, де взагалі немає покриття вай-фаю. Завдяки такій логіці роботи система дозволяє будувати бездротові мережі на значних територіях.

Конструкція та функціонал відеокамер

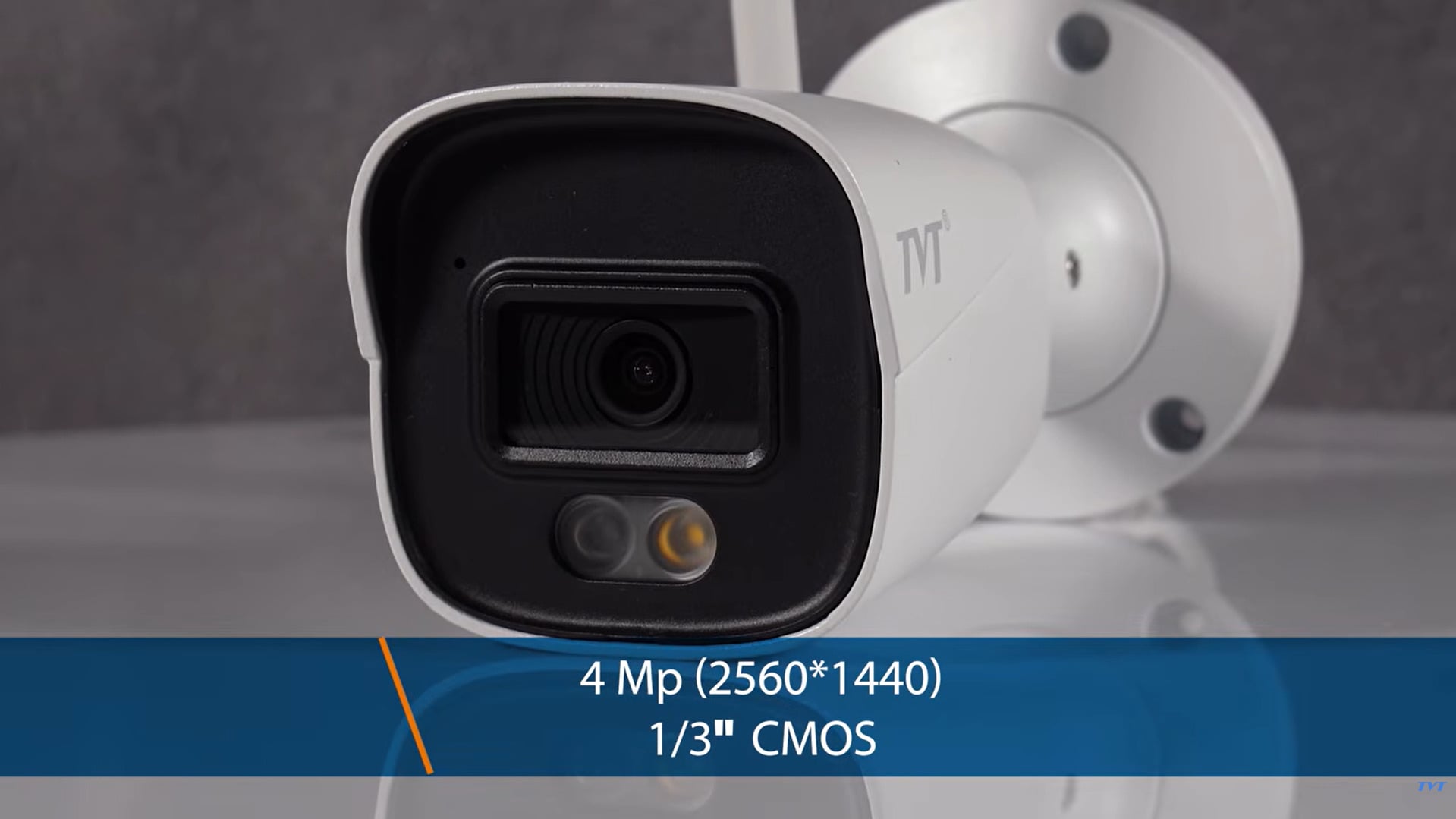

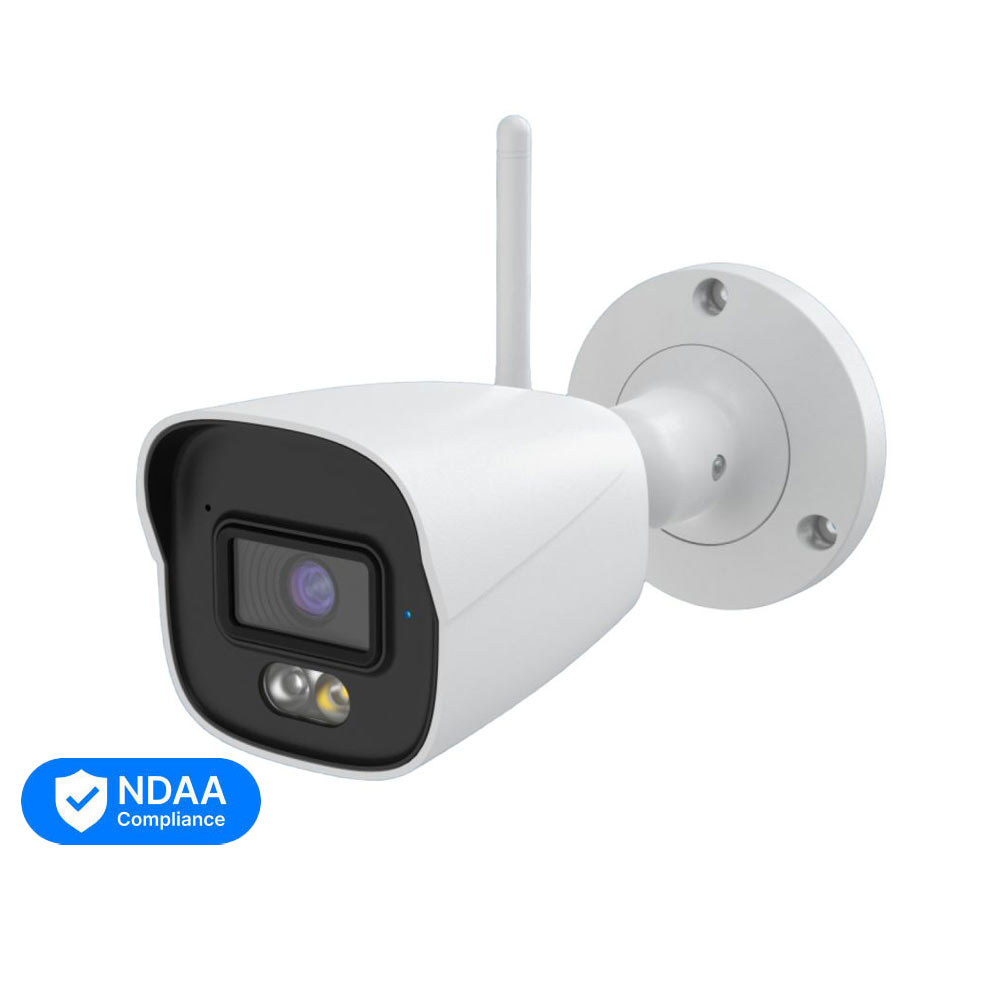

Давайте більш детально розглянемо конструкцію камери з комплекту. Це звичайна циліндрична камера, яка має повністю металеву конструкцію, окрім пластикової антени. Для зручного регулювання кута огляду вона має якісну металеву шарову опору.

Технічні параметри та функції камер:

1. Подвійне підсвічування. На борту є інфрачервоний діод (чорно-білий режим) та звичайний білий LED-діод.
2. Розумний режим нічної зйомки. Якщо вночі перед камерою немає об'єктів, вона працює в ч/б режимі до 30 метрів. Як тільки з'являється людина або автомобіль, автоматично вмикається білий LED-діод (працює до 20 метрів), що дозволяє побачити колір об'єкту.
3. Звук та інтерфейси. Камера має вбудований мікрофон для запису аудіо. Фізичний інтерфейс максимально простий: роз'єм живлення 12 В та герметична кнопка скидання налаштувань (Reset).
4. Сенсор та кут огляду. Матриця має роздільну здатність 4 мегапікселі, а об'єктив – фокусну відстань 2,8 мм. Це дає кут охоплення біля 100°, що дозволяє максимально широко контролювати територію. Якщо у вас таких камер чотири, то ви можете охопити досить велику площу відеонагляду
5. Розумна аналітика. На камерах є базова аналітика – вторгнення в зону та перетин лінії.

Слота під SD-карту та вебінтерфейсу на камерах взагалі немає, вони заточені на роботу тільки від реєстратора через Wi-Fi. У підсумку – це саме той мінімальний набір інструментів, який необхідний для охорони об'єкту.

Огляд характеристик та роз'ємів відеореєстратора

Інтерфейс реєстратора максимально простий і зрозумілий. Познайомимося ближче з його портами та основними технічними можливостями:

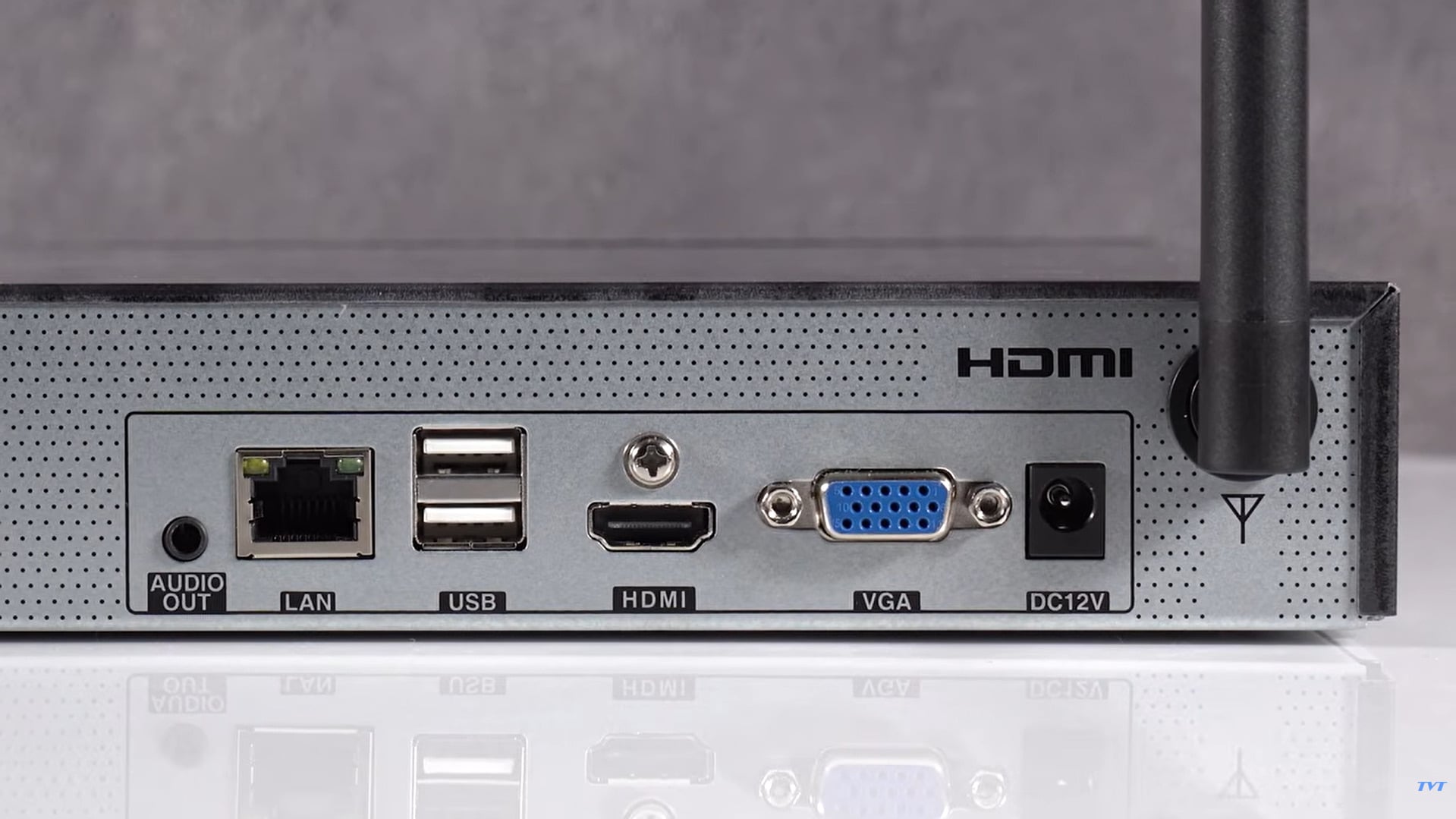

• на задній панель розташовані роз'єм живлення 12 В, VGA та HDMI інтерфейси для підключення монітора, два USB – для мишки (вона йде в комплекті) та флешки, порт LAN, а також 3,5 мм аудіовихід;
• реєстратор у комплекті є восьмиканальним. В наборі ми маємо чотири камери, тобто можна додатково додати чотири звичайні дротові камер з роздільною здатністю до 8 мегапікселів;
• підтримується жорсткий диск ємністю до 10 ТБ, для стабільної роботи ми радимо вибирати спеціальну серію HDD Western Digital WD Purple.

Антени на реєстраторі працюють тільки для точки доступу, яку він створює для камер, і з роутером не з'єднуються. Для з'єднання з роутером є стомегабітний LAN-порт. Він потрібен для того, щоб забезпечити віддалений доступ до системи відеонагляду через мобільний застосунок.

На яку ж відстань можна розраховувати в цій системі? Зазвичай реальна відстань становить до 30 метрів між об'єктами (між реєстратором і камерою, а також між самими камерами). Таким чином, за ланцюговою схемою систему можна вибудувати до крайньої камери на відстань до 120 метрів. Але ця цифра залежить від місцевих умов, таких як перешкоди та бар'єри на вашому об'єкті.

В реєстраторі є меню, яке називається «Топологія», де є можливість вручну налаштувати з'єднання камер. Що це означає? Це те, що ми можемо побудувати не просто ланцюжкову систему, а зірково-ланцюжкову систему. Тобто з реєстратором буде з'єднуватись не одна камера, а, наприклад, дві камери. Така гнучкість дозволяє обійти складні перешкоди на території.

Покрокове розгортання та конфігурація системи

Давайте перейдемо до практичної частини. Ми розташували чотири камери в офісі і побачимо, як система автоматично підключила їх між собою. Далі потрібно внести перші налаштування.

Перший запуск та автоматичне визначення камер

Зверніть увагу, що конфігурація виконувалась через HDMI вихід (тобто через монітор або телевізор), але через вебінтерфейс систему теж можна налаштовувати:

1. Старт системи. Після увімкнення реєстратор напише, що немає диску – просто погоджуємося.
2. Мова та локація. Обираємо мову, локацію, ставимо галочку та натискаємо «Вперед» (налаштування часу можна не змінювати).
3. Активація пристрою. Придумуємо пароль адміністратора, де обов'язково повинні бути великі й маленькі літери, цифри та спецсимволи, інакше реєстратор не активується.
4. Пароль протоколу. Задаємо пароль для автоматичної активації камер (краще зробити його таким самим, як головний), щоб реєстратор підставляв його під час підключення камер.
5. Автопошук. Поле електронної пошти можна пропустити і натиснути «Вперед» – відразу запускається автопошук камер. Система миттєво знаходить і додає всі 4 камери, відображаючи позначку якості сигналу Wi-Fi мережі біля кожного зображення.
6. Завершення роботи майстра. Чекаємо, поки автопошук закінчиться, і просто натискаємо «Відміна», щоб вийти з майстра налаштувань.

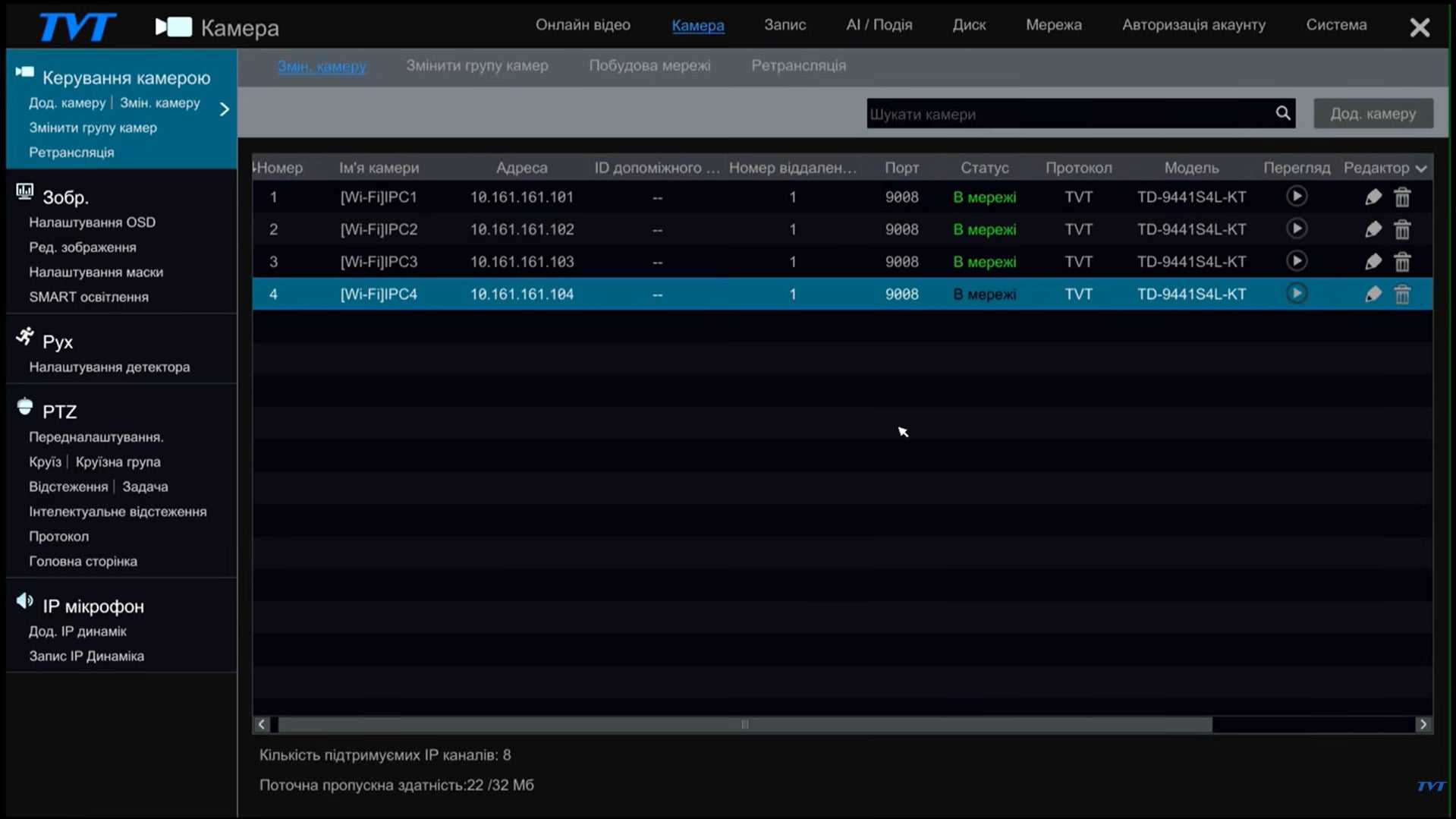

Далі переходимо безпосередньо в «Налаштування» – блок «Камера». Ви побачите, що камери автоматично додалися у свою спеціальну ізольовану внутрішню мережу і всі чотири мають статус «В мережі», також відображається модель камери. Оскільки вони підписуються просто як IPC, відразу міняємо назву всіх камер, щоб у нас були IPC1, IPC2, IPC3 та &IPC4. Після цього первинну конфігурацію можна считать успішно завершеною.

Налаштування ретрансляції та топології мережі

Далі переходимо у вкладку «Ретрансляція». За замовчуванням реєстратор йде з вимкнутою функцією ретрансляції, тобто всі камери додаються напряму до NVR. Додатково тут є автоматичний режим додавання (авторепітер), а також ручне налаштування ретрансляції. Обираємо його та застосовуємо.

Тепер можна зробити потрібні налаштування, залежно від умов об'єкту. Наприклад, щоб третя камера з'єдналася з першою. Натискаємо «+» біля першої камери, додаємо туди третю і застосовуємо зміни.

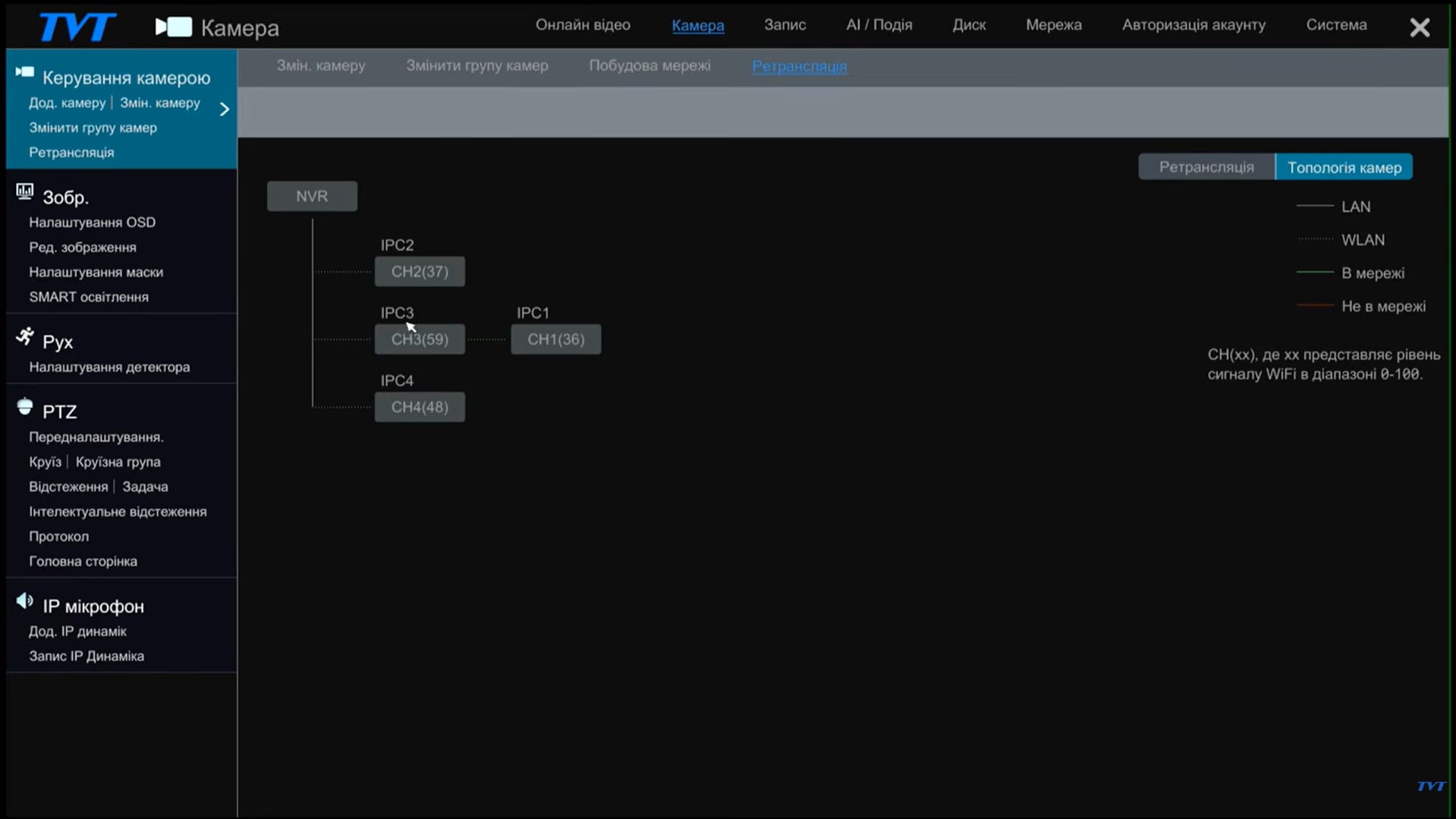

У вкладці «Топологія камер» ми побачимо реальну схему в онлайні. Спочатку камера може на короткий час втратити зв'язок, поки змінюється топологія, але потім з'явиться оновлена схема, де третя зв'язана з першою. В дужках зазначений рівень сигналу камери (RSSI), який змінюється в реальному часі. Максимальний сигнал буде у тієї камери, яка найближча до NVR.

Давайте спробуємо ще змінити схему і до першої камери додати другу. Натискаємо «+», додаємо другу і застосовуємо зміни (третя з'єднується з першою, а перша з другою). Дивимось реальну схему топології: тепер чітко видно нашу структуру. Третя і четверта камери підключені напряму до NVR, а перша і друга працюють в режимі ретрансляції. Ви можете будувати будь-яку власну схему залежно від місцевих умов вашого об'єкту, а також використовувати вільні канали, щоб за потреби додати ще чотири камери.

Підключення до мобільного застосунку

Базові налаштування ми з вами зробили, і тепер залишається додати реєстратор до мобільного застосунку. Для цього переходимо у розділ меню «Мережа», а далі у вкладку NAT. Там ми бачимо QR-код для сканування через мобільний застосунок Supercam Plus. Також його можна зісканувати прямо з корпусу відеореєстратора. Після сканування вводимо логін і пароль, створений на початку налаштування.

Як бачите, на мобільному застосунку теж усе працює. Тепер залишається лише встановити жорсткий диск і налаштувати режим запису на ваш розсуд – або постійний запис, або за рухом, або за вторгненням в зону.

Система налаштовується максимально просто, і цей комплект оптимально підійде для об'єктів без кабельних мереж та Wi-Fi покриття. Для збереження відеоархіву до комплекту необхідно обов'язково докупити жорсткий диск до 10 ТБ, адже без нього запис здійснюватися не буде. Також рекомендуємо придбати монтажні коробки для захисту кабельних з'єднань камер під час вуличного монтажу.
