Камери TVT C4-A: Full Color, Smart-підсвічування та розумна аналітика

Організація цілодобового відеонагляду на об'єктах зі складними умовами освітлення вимагає використання обладнання з підвищеною світлочутливістю. Оновлена лінійка IP камер TVT серії C4 з префіксом «A» поєднує в собі високу деталізацію зображення, гнучку систему нічного підсвічування та потужний комплекс інтелектуальної відеоаналітики.

У цьому матеріалі детально розглянемо технічні характеристики пристроїв, порядок налаштування вебінтерфейсу та оцінимо роботу обладнання в умовах недостатнього освітлення.

Що нового в серії TVT C4-A

Головна відмінність цієї серії від попередньої – використання збільшеної світлочутливої матриці розміром 1/1.8".

Це дає змогу сенсору отримувати суттєво більше світла. Як відомо, чим більша площа матриці, тим більше світла потрапляє на неї, що особливо важливо під час роботи камери в умовах недостатнього освітлення.

Конструкція та ключові параметри

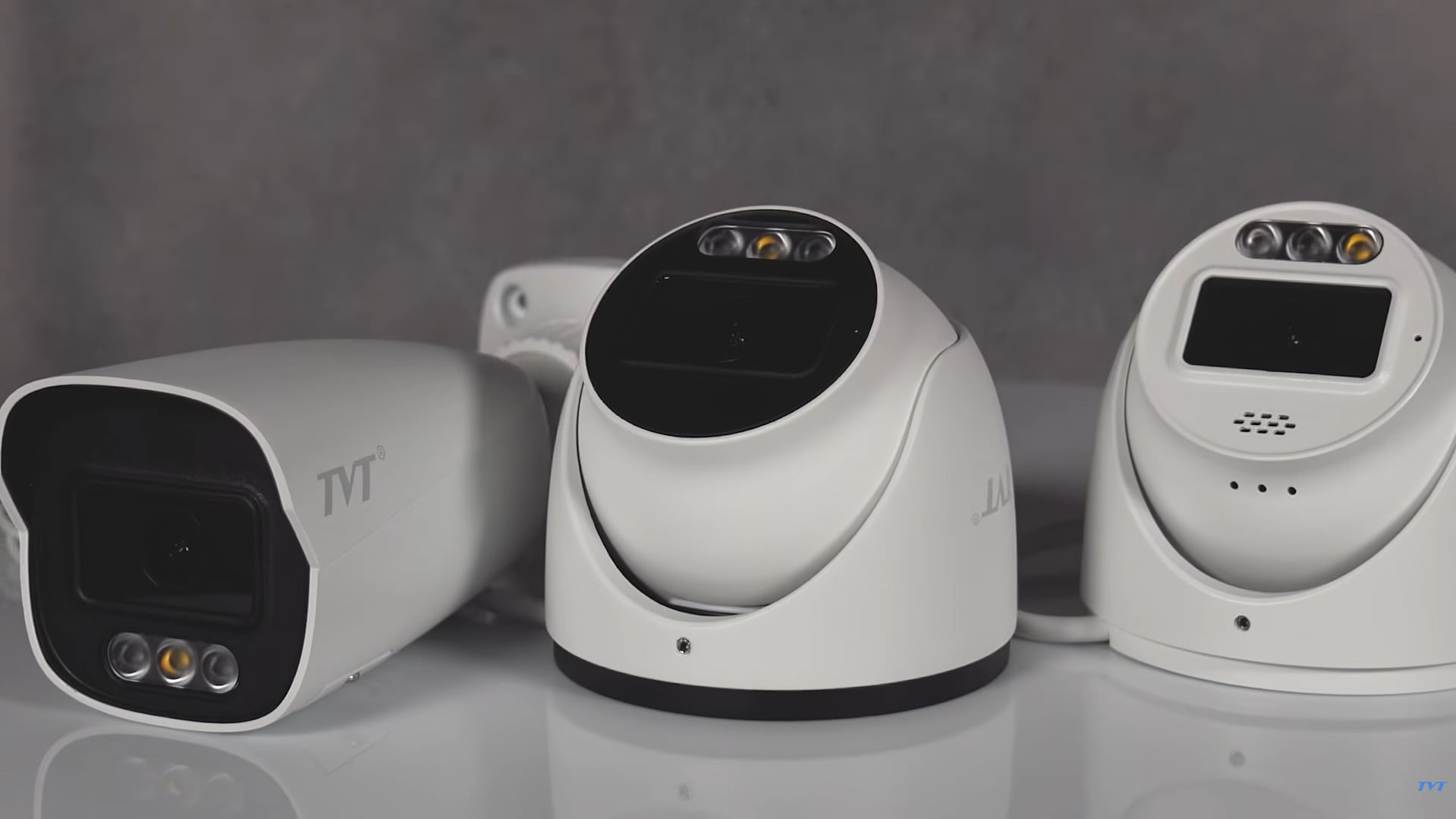

Камери виконані в класичних корпусах, як і в попередній серії. В асортименті представлені три класичні варіанти: звичайний купольний корпус Turret, циліндричний Bullet та корпус PA (Peripheral Alert) для периметральної охорони з вбудованим динаміком.

Пристрої мають роздільну здатність 4 Мп (2688x1520 пікселів) зі швидкістю 25 кадрів на секунду та оснащені монофокальним об'єктивом 2.8 мм (кут огляду близько 112° за горизонталлю).

Вбудоване інфрачервоне підсвічування до 30 м та біле LED-підсвічування аналогічної дальності гарантують роботу в повнокольоровому режимі (Full Color) цілодобово.

Щодо інтерфейсів: турельна та циліндрична камери оснащені класичним набором – роз'ємом живлення та аудіовходом під зовнішній мікрофон. А модель у корпусі PA додатково оснащена виходом під зовнішній динамік. Тобто вона поєднує вбудований динамік із можливістю підключення зовнішнього, що становить її головну відмінність.

Усі корпуси виготовлені з металу та відповідають ступеню захисту IP67. Також камери підтримують компресію відео сучасними кодеками H.265 та H.265+. Усі три моделі оснащені вбудованим мікрофоном (включно з циліндричною) та передбачають запис на карту пам'яті MicroSD об'ємом до 512 ГБ за максимального енергоспоживання до 6 Вт.

Вебінтерфейс та основні налаштування

Тепер щодо функціоналу серії: яка саме аналітика доступна, розглянемо через вебінтерфейс.

Переходимо у вебінтерфейс камери за IP-адресою (наприклад, 192.168.1.1), яку пристрій отримує від роутера автоматично через DHCP. Щоб дізнатися конкретну адресу камери в мережі, використовуємо фірмову утиліту IP Manager Tool, завантажену з сайту tvtdigital.com.ua.

Для входу в систему вводимо логін і пароль. Звертаємо увагу, що в меню можна обрати українську мову інтерфейсу.

Після авторизації відображається зображення з камери. За замовчуванням запускається другий (суб)потік. Для відображення основного потоку з максимальною якістю потрібно завантажити та встановити плагін для браузера.

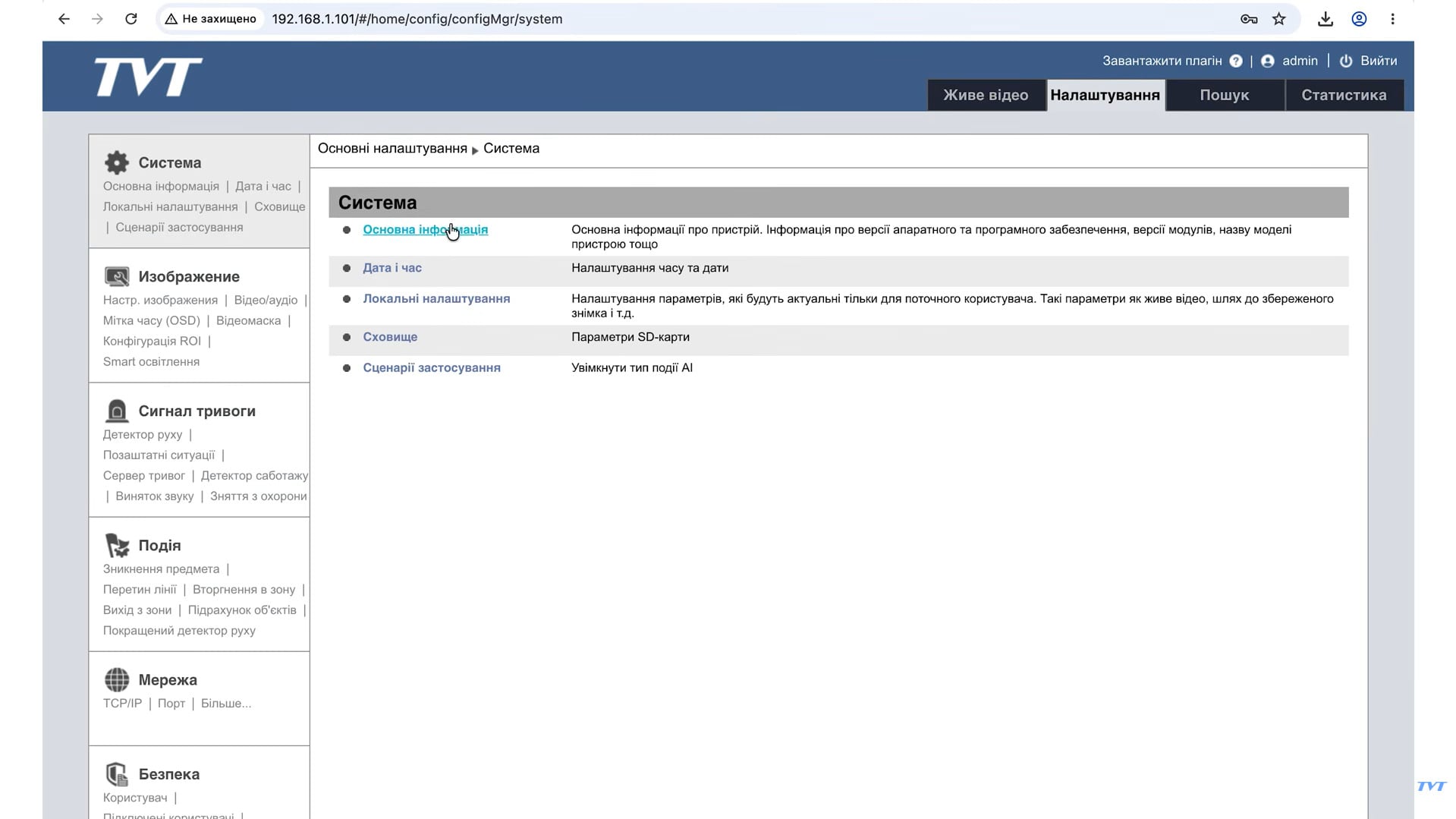

Далі переходимо у вкладку «Основні налаштування», «Система» та розглядаємо всі розділи по порядку:

• основна інформація – відображення моделі камери, версії прошивки, MAC-адреси та детальної інформації про версію програмного забезпечення;
• дата і час – налаштування синхронізації часу з NTP-сервером та вибір часового поясу;
• локальні налаштування – можливість увімкнути або вимкнути відображення фактичного бітрейту поверх відеопотоку на головному екрані.

Усі ці параметри забезпечують базову конфігурацію системи перед початком роботи.

Запис на MicroSD та налаштування архіву

У розділі «Сховище» виконується робота з картою пам'яті MicroSD. Для повноцінного початку роботи накопичувач обов'язково потрібно відформатувати, що робиться через меню.

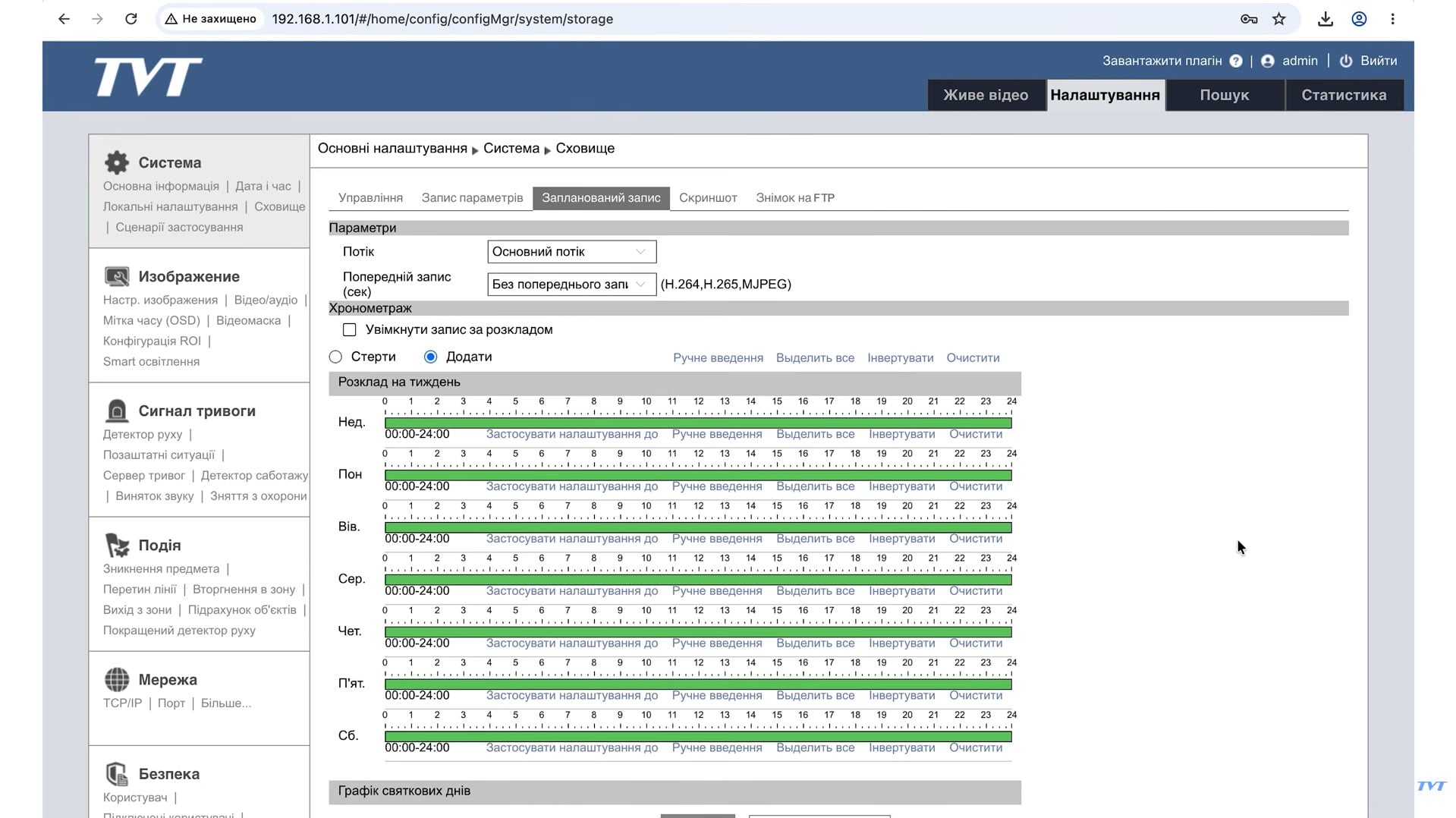

Щодо збереження даних – за замовчуванням стоїть автоматичний перезапис. Але можна додати «запланований запис», якщо ми хочемо писати основний чи другий потік за графіком.

Для скріншотів задаємо параметри знімків – розмір, формат файлу, розклад. У вкладці «Знімок на FTP» налаштовується автоматична відправка на FTP-сервер.

Загальні параметри відеоаналітики та детекція облич

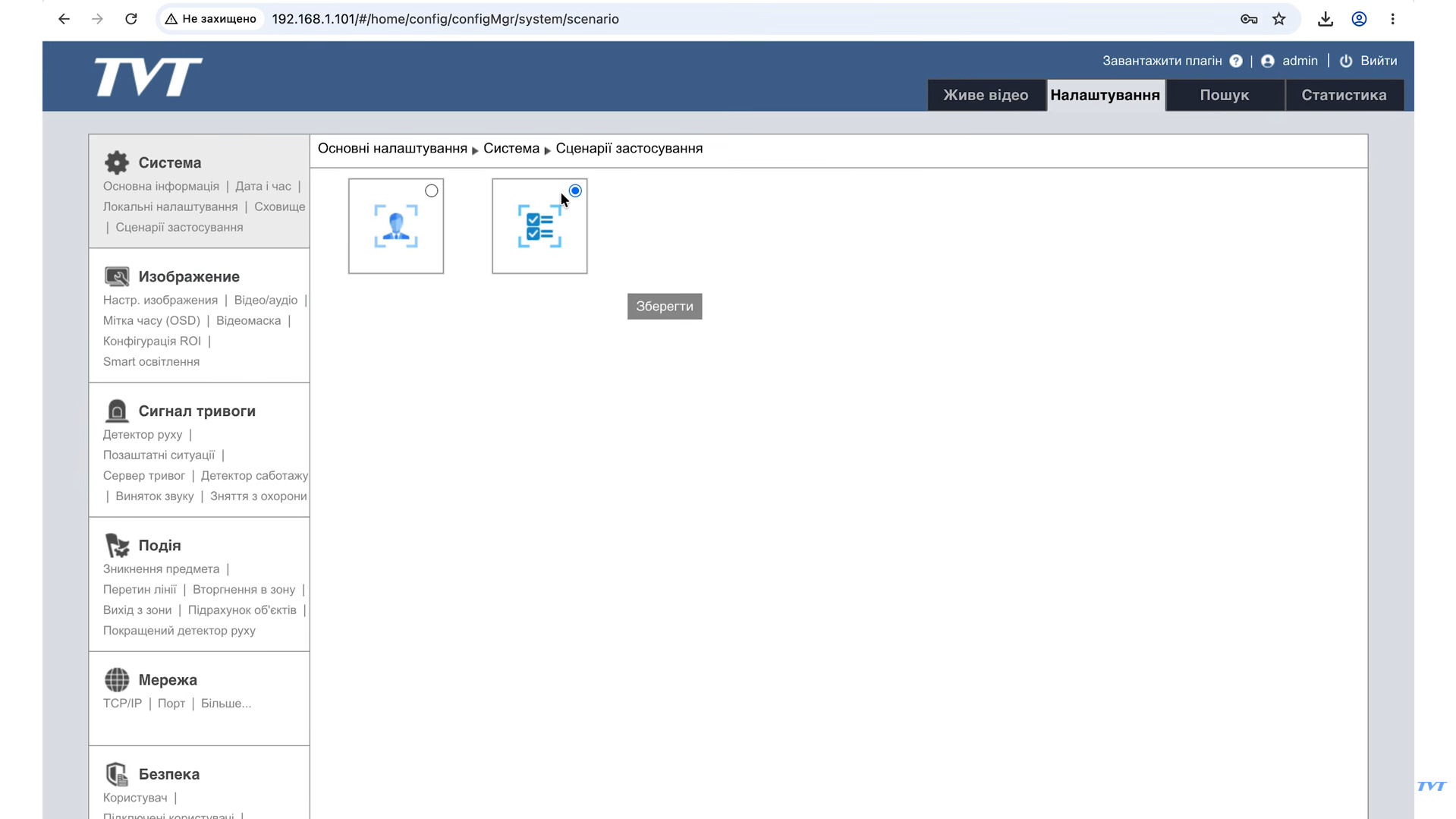

У розділі «Сценарії застосування» знаходяться ключові аналітичні параметри.

За замовчуванням активовано другий пункт – «Розумна подія» (Smart Event), тоді як перший пункт – «Подія обличчя» (Face Detection) – за замовчуванням вимкнений.

Справа в тому, що загальна смартаналітика (перетин лінії, зникнення предметів тощо) та детекція облич не можуть працювати одночасно. Якщо потрібно працювати саме з обличчями, обираємо відповідний пункт та зберігаємо налаштування: камера перезавантажиться, і в розділі «Події» буде доступна лише аналітика детекції облич. Якщо це не потрібно, залишаємо режим «Розумна подія» для використання всього комплексу аналітики.

Налаштування зображення та режимів підсвічування

Налаштування зображення виконані в класичному інтерфейсі, де у правій частині регулюються яскравість, контрастність, насиченість та вмикаються функції BLC і WDR, а ліва частина виділена під керування режимами підсвічування з робочою дистанцією до 30 метрів. Такий розподіл меню прискорює точне підлаштування картинки під конкретні умови.

За замовчуванням увімкнено Smart-підсвічування: у повній темряві камера працює в ІЧ-режимі (чорно-білому), але за появи в кадрі людини або автотранспорту автоматично вмикає біле LED-світло.

За потреби можна примусово ввімкнути лише біле світло (LED) для кольорової зйомки, лише інфрачервоне світло (ІЧ) або повністю вимкнути підсвічування. Наявність ІЧ, білого та Smart-режимів в одній камері є важливою перевагою серії C4-A. Раніше в моделях камер Full-Color смарт та ІЧ-підсвічування не було (на відміну від серії S4-C).

Переходимо до вкладки «Відео/Аудіо». Тут ми можемо налаштувати роздільну здатність основного, другого та третього потоків. Також можна обрати кодек – за замовчуванням встановлено H.264, але використання H.265+ заощадить місце на SD-карті.

У вкладці «Аудіо» доступний вибір аудіокодека та типу аудіовходу – вбудований мікрофон або лінійний вхід. Якщо ми обираємо лінійний вхід, то активуємо саме інтерфейс зовнішнього мікрофона та можемо відрегулювати рівень сигналу. Ми цього робити не будемо й залишаємо вбудований мікрофон.

Далі розглядаємо розділ OSD (мітка часу). Тут ми можемо змінити назву камери та дату, яка відображається поверх зображення. Також на відео можна додавати декілька інформаційних повідомлень. Для прикладу активуємо одне з них і впишемо текст – як бачимо, з'явився ще один додатковий рядок.

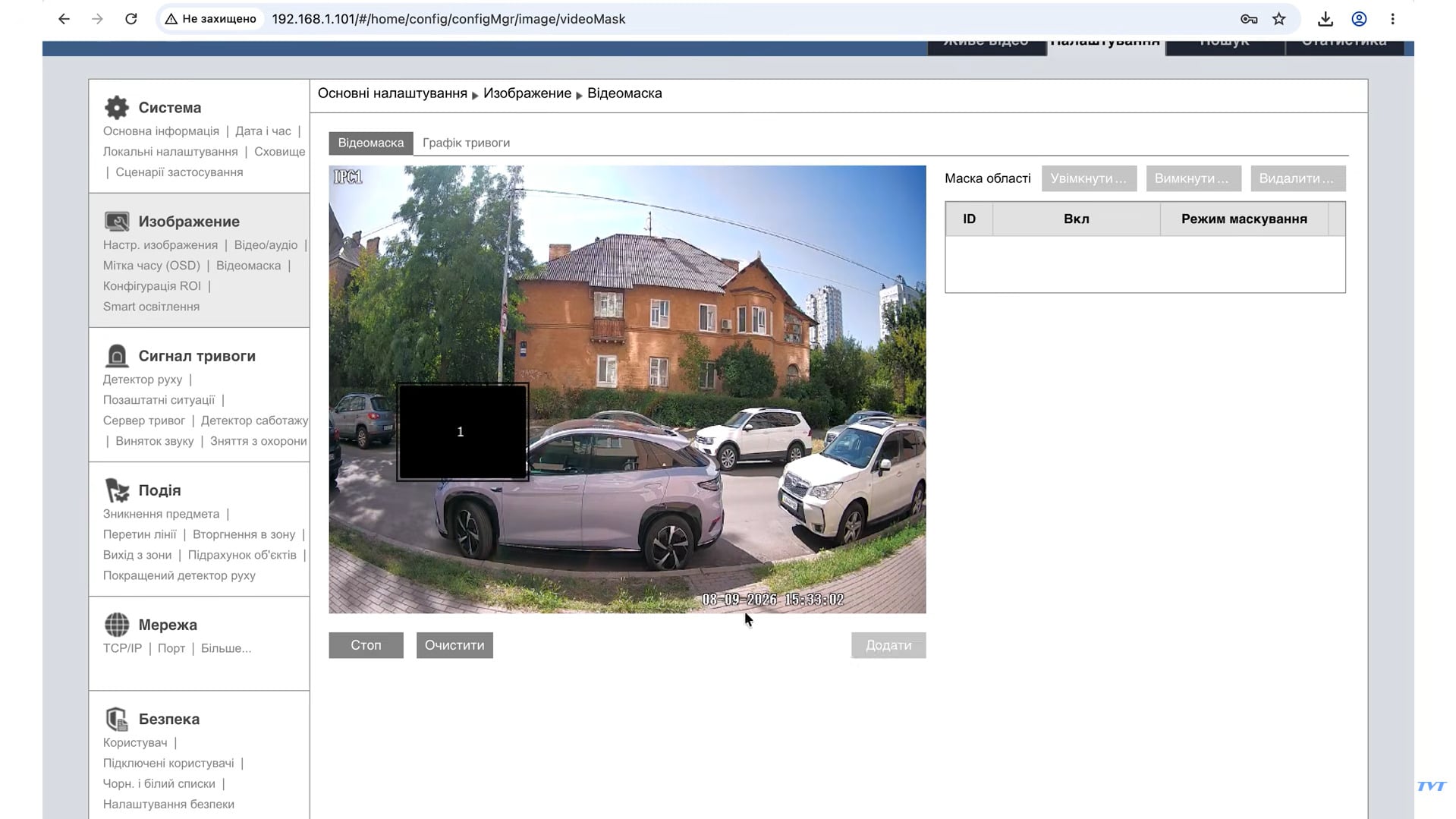

Наступна вкладка – «Відеомаска», яка призначена для закриття частини зображення, щоб у цій зоні не вівся відеонагляд. Для цього додаємо прямокутну область, перекриваємо потрібну частину кадру та натискаємо «Додати». Тут можна створити декілька таких зон або видалити їх за потреби.

Далі йде конфігурація ROI (область інтересу) – це протилежна функція, де ми виділяємо саме ту зону, яка нас найбільше цікавить для пріоритетного спостереження.

Після цього переходимо до налаштування Smart-освітлення. Воно потрібне для того, щоб на камері автоматично вмикалося біле LED-підсвічування у разі виникнення певних подій – наприклад, виявлення людини, автотранспорту, мотоцикла чи велосипеда.

Вбудована інтелектуальна відеоаналітика

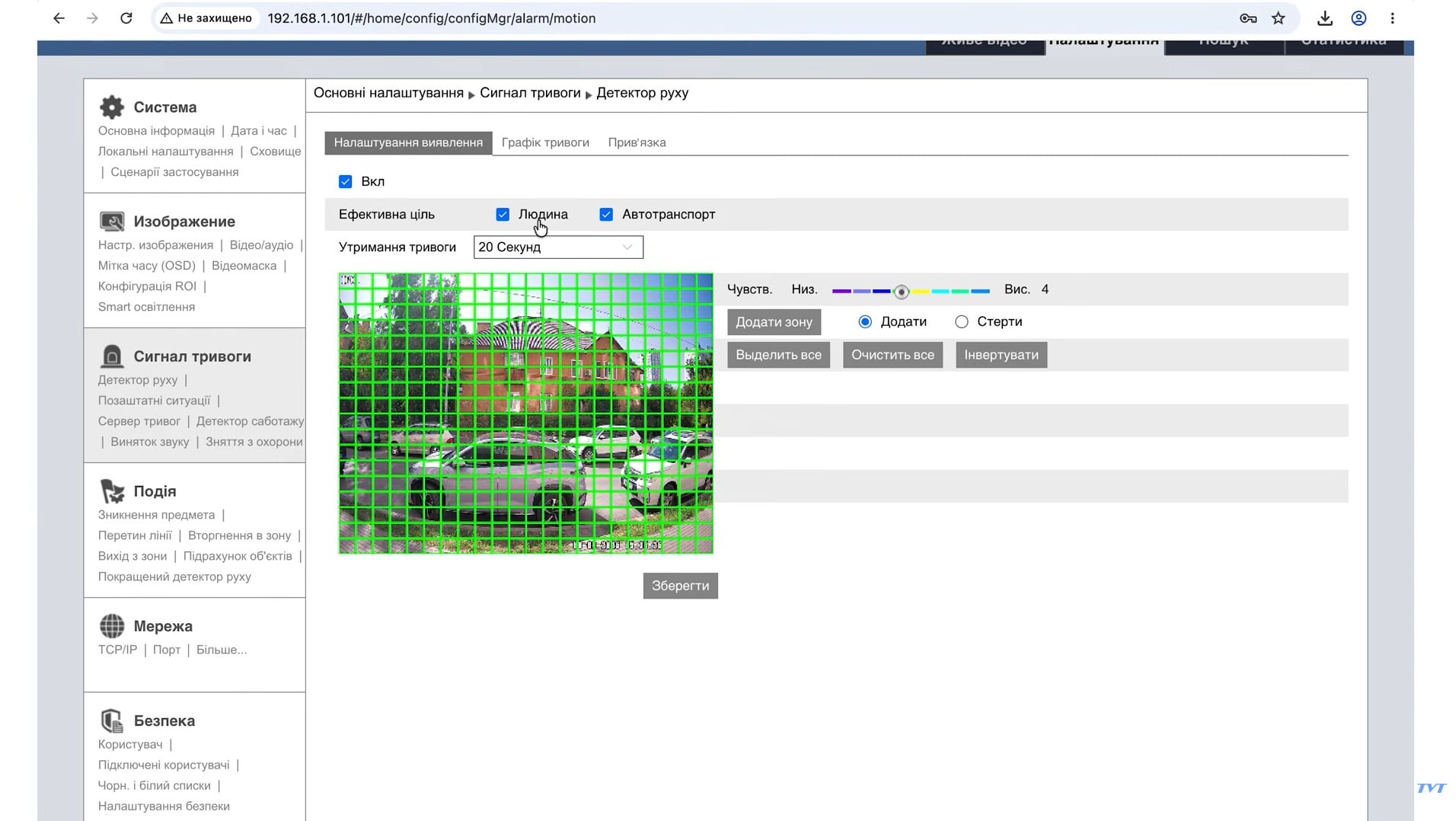

Переходимо до розділу «Сигнал тривоги». Насамперед нам тут доступна детекція руху. За замовчуванням вона вимкнута, тому давайте її увімкнемо та збережемо налаштування. Це класична функція, яка є практично на всіх камерах, але її особливість полягає в тому, що тут можна поставити прапорець проти пунктів «Людина» або «Автотранспорт». Якщо обрати «Людина», камера реагуватиме виключно на появу людини в кадрі. Зберігаємо це.

Далі розглядаємо наступні вкладки та параметри:

1. Графік тривог. Тут усе зрозуміло – ми задаємо розклад, за яким працюватиме детекція руху.
2. Прив'язка. У нас активовано збереження знімка (скріншота) на карту MicroSD та запуск запису відеофрагмента на карту MicroSD. Обов'язково зберігаємо зміну.
3. Позаштатні ситуації. Тут налаштовуються сповіщення на випадок нестандартних подій із камерою, таких як переповнення чи помилка карти MicroSD, конфлікт IP-адрес або якщо пристрій втратив мережеве з'єднання.
4. Сервер тривог – використовується, якщо потрібно передавати інформацію про події на зовнішній сервер.
5. Детектор саботажу. Камера відправляє сповіщення у разі виявлення зміни кадру, розфокусування або інших викривленнях відеосигналу, також із можливістю прив'язки запису на карту MicroSD.
6. Виняток звуку. Аналітика за мікрофоном, яка перейшла з більш топової серії E4. Вона дозволяє задавати сценарії реагування на різкі зміни рівня шуму – як нестандартне збільшення, так і зниження інтенсивності звуку з прив'язкою запису на карту пам'яті.
7. Зняття з охорони (Disarm). Це меню розроблено для зручності, щоб в одному вікні налаштувати всі сповіщення за єдиним графіком і не заходити в кожен модуль аналітики окремо. Ми створюємо розклад, коли камера не повинна надсилати сповіщення, та обираємо конкретні канали: можна вибрати всі одразу або окремо E-mail, FTP, HTTP-запити, сервери тривог чи push-сповіщення.

Усі ці налаштування дозволяють повністю контролювати тривожні події та гнучко відсіювати хибні спрацювання.

Перетин лінії, вторгнення в зону та підрахунок об'єктів

Розділ «Події» містить основний комплект відеоаналітики, яку підтримує серія C4-A:

1. Зникнення предмета. Обираємо об'єкт (наприклад, автомобіль або іншу річ), позначаємо його прямокутником у зоні та зберігаємо налаштування. Камера стежить за цим предметом, і якщо він зникає з виділеної зони, видається тривога.
2. Перетин лінії – малюємо лінію в кадрі. Коли об'єкти (люди, автотранспорт, мотоцикли чи велосипеди) перетинають її, спрацьовують задані сценарії – наприклад, запис на карту MicroSD або відправка даних на FTP. Зверніть увагу, що для підвищення точності можна задати мінімальні та максимальні розміри об'єкта відносно кадру.

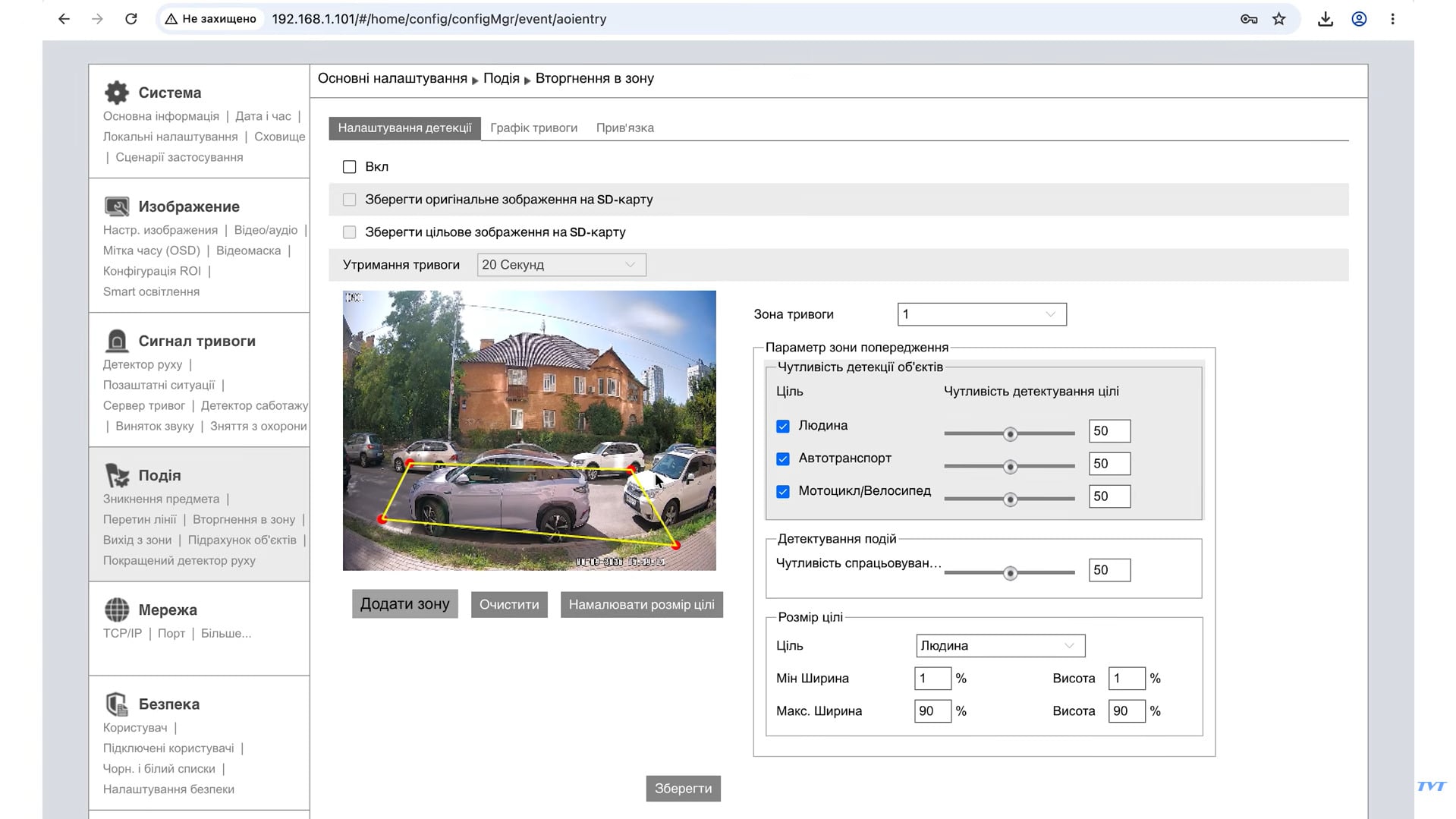

3. Вторгнення в зону. Функція схожа на перетин лінії, але тут ми малюємо цілу область. Якщо людина або транспорт потрапляє в цю зону, активуються відповідний розклад та прив'язка тривоги. Ці дані також можуть передаватися далі на реєстратор.
4. Вихід із зони працює за аналогічним принципом, але тривожна подія генерується тоді, коли об'єкт залишає розмічену область.
5. Підрахунок об'єктів – функція працює через лінію перетину. У разі її перетину людьми чи автомобілями в OSD-меню ведеться підрахунок: скільки об'єктів зайшло, вийшло та скільки залишається за лінією.
6. Покращений детектор руху – дуже схожий на вторгнення в зону, але за замовчуванням аналізує весь кадр. Ми можемо обрати режим («об'єкти, що рухаються» або «всі об'єкти»), задати зони, обрати типи цілей (людина, авто, мотоцикл, велосипед), а також відрегулювати чутливість і розміри для максимальної ефективності.

Також бачимо, що активувалася функція детекції руху. Якщо позначка в OSD-меню горить червоним – це свідчить про те, що прямо зараз йде запис відео на карту пам'яті.

Пошук в архіві та статистика аналітики

Для того щоб знайти архів на SD-карті, нам потрібно перейти в розділ «Пошук». Натискаємо пошук і бачимо наш архів, розбитий на відрізки за певний період часу.

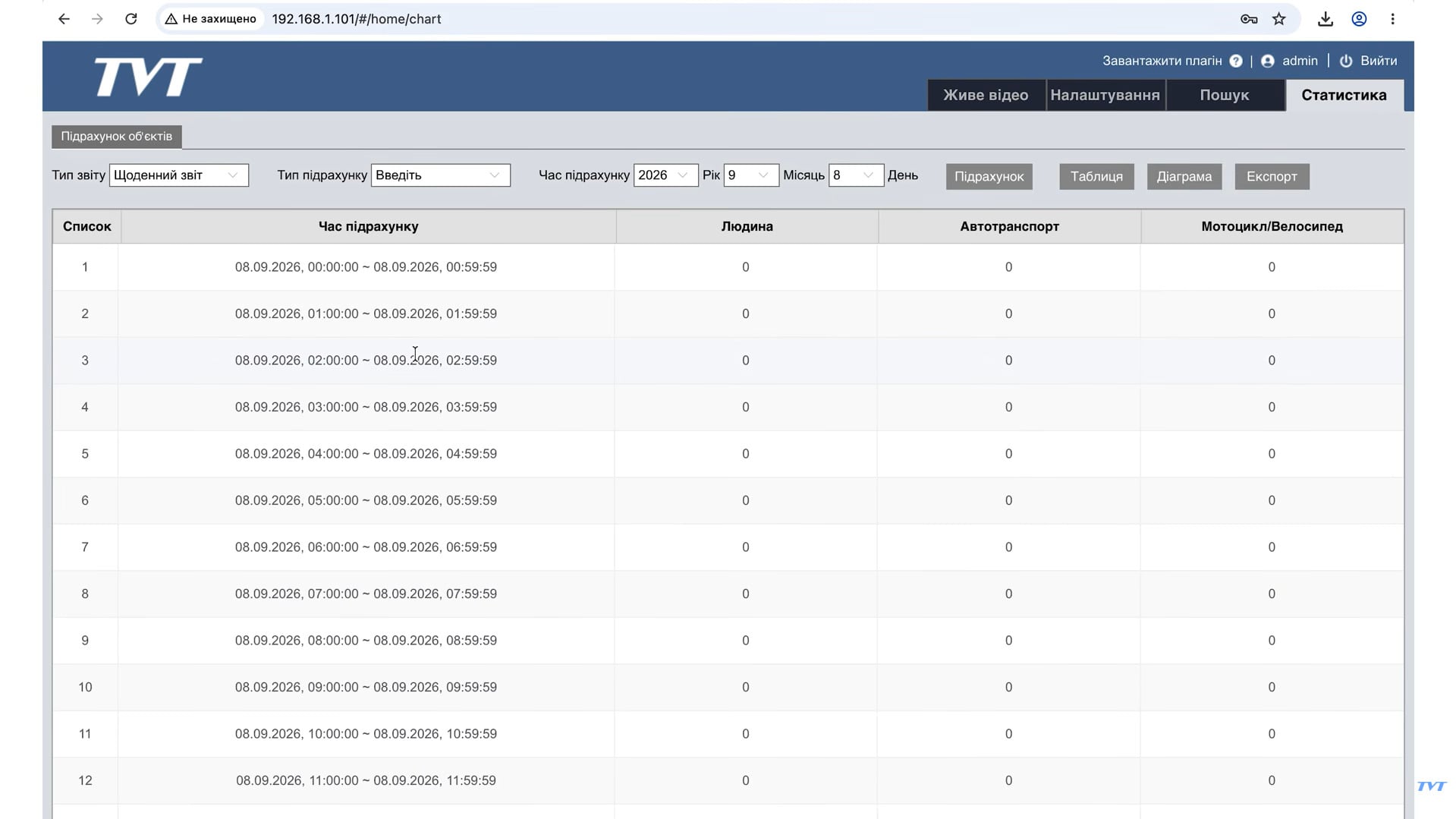

Поряд розташований розділ «Статистика», де архівуються тільки ті дані, які пов'язані з аналітикою – наприклад, підрахунок об'єктів. Тут ми шукаємо саме інформацію, зібрану модулями аналітики.

Всі сформовані дані дозволяють швидко знаходити потрібні події без суцільного перегляду запису.

Мережеві налаштування, віддалений доступ та безпека

З аналітикою ми закінчили. Щодо мережі: у відповідній вкладці доступні звичайні налаштування TCP/IP, портів та серверів, а протокол ONVIF уже активований за замовчуванням. Також тут налаштовуються DDNS, SNMP, RTSP-потоки (з прикладами), UPnP, розсилка на пошту, FTP-сервер та HTTPS. Крім того, за допомогою протоколу RTMP ми можемо запустити пряму трансляцію відео з камери безпосередньо на YouTube.

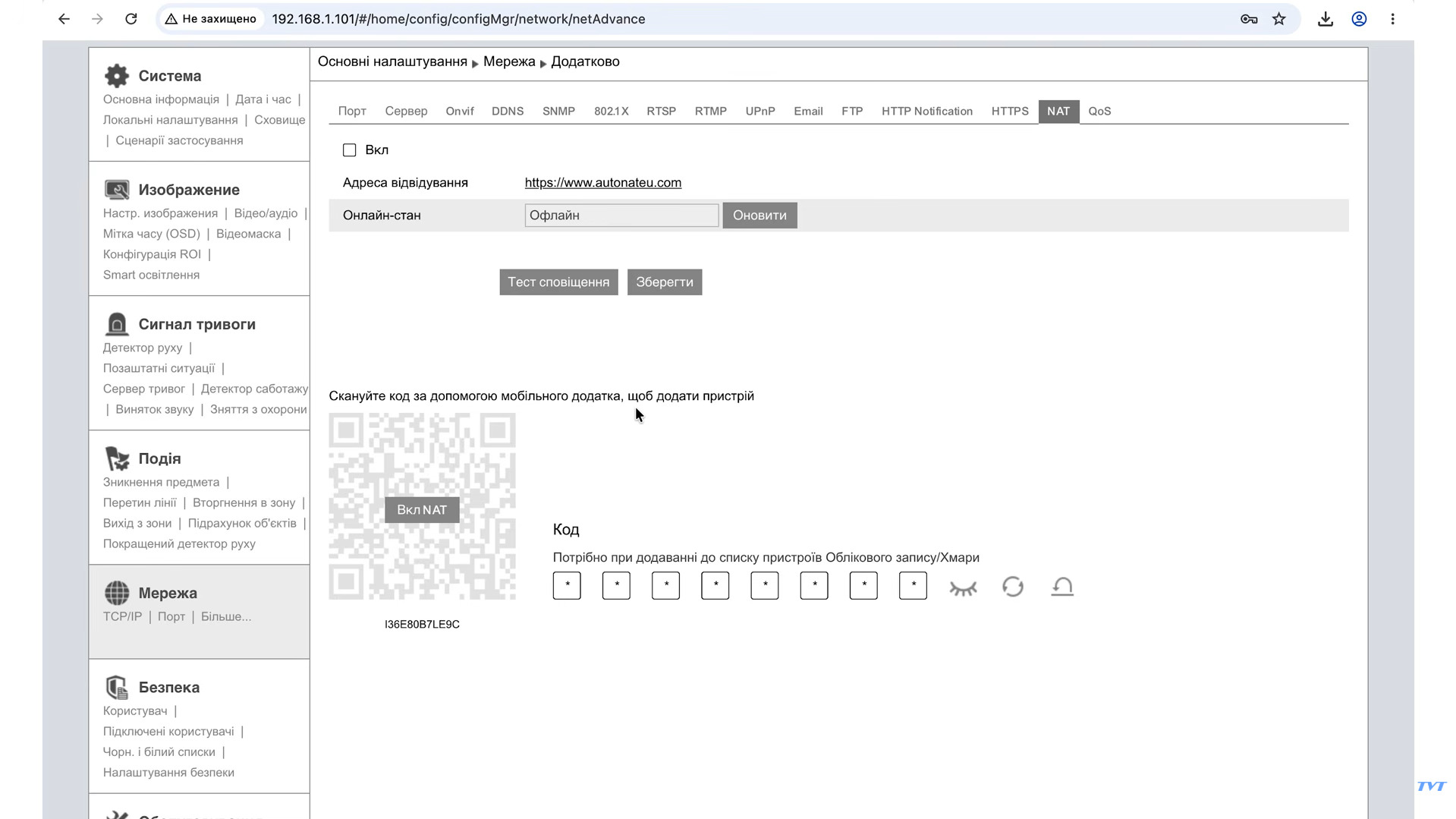

Окремо слід виділити розділ «NAT» – це один із найцікавіших пунктів, де ми налаштовуємо віддалений доступ. Якщо увімкнути цю функцію та поставити прапорець, ми отримуємо доступ до камери з будь-якої точки світу через вебпортал AutoNAT або шляхом сканування QR-коду через застосунок SuperCam Plus для цілодобової роботи 24/7.

Далі розглядаємо розділи адміністрування та системного обслуговування. У блоці «Безпека» виконується створення та редагування користувачів, перегляд списку активних підключених сесій, а також налаштування рівня складності пароля (за замовчуванням встановлено складний пароль, і переходити на слабкий ми не рекомендуємо).

У розділі «Обслуговування» зібрані сервісні функції: імпорт та експорт конфігурації, відновлення заводських параметрів, перезавантаження камери, оновлення програмного забезпечення та перегляд журналу операцій, куди записуються всі логи.

Тестування за недостатнього освітлення та сфери застосування

Давайте подивимось ще раз на живе відео. Бачимо, що всі об'єкти відокремлені спеціальними прямокутниками – тобто камера розпізнає, де автомобіль, а де людина, і відповідно за цим буде писатися аналітика. Якщо у нас активована аналітика за автомобілями, то йтиме запис тільки у разі детекції автомобілів, аналогічно якщо активовано лише «за людиною».

Далі ми провели тест камери за недостатнього освітлення, і вона чудово впоралася із завданням, продемонструвавши чітке зображення та стабільну роботу вбудованого мікрофона.

Щодо сфер застосування. За рахунок великої матриці ці камери рекомендується використовувати на об'єктах з недостатнім освітленням – наприклад, на паркінгах, в укриттях, на складських чи будівельних майданчиках на відкритій місцевості, а також там, де потрібна швидка та потужна аналітика, така як розпізнавання облич, перетин лінії, вторгнення в зону, залишення предметів тощо. Застосування нового сенсора дозволяє зберігати високу деталізацію кадру навіть без додаткового освітлення.
