Как установить 4 Wi-Fi камеры на крупном объекте: комплект TVT с ретрансляцией | TD-P0804W1-001

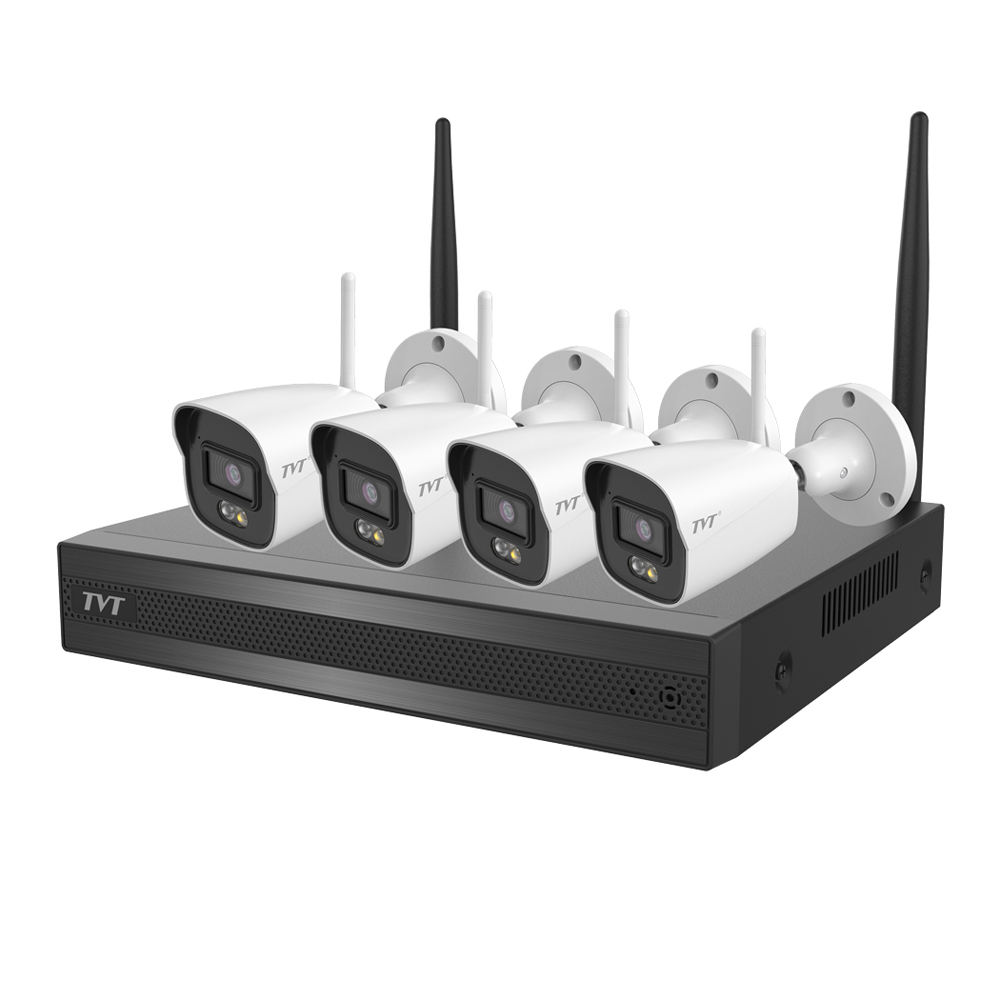

Организация системы видеонаблюдения на крупных локациях часто сталкивается с серьезными техническими препятствиями: отсутствием стабильного Wi-Fi покрытия или невозможностью проложить сотни метров сетевого кабеля. Новый Wi-Fi комплект видеонаблюдения от компании TVT Digital решает эту проблему благодаря особой концепции построения сети. Эта система разработана специально для частных домов, складов, производственных площадок, паркингов и строительных объектов, где необходимо быстро и без лишних затрат закрыть большой периметр.

Технические характеристики и возможности оборудования

Перед началом монтажа и запуска системы стоит детально разобраться в аппаратных свойствах устройств, входящих в этот беспроводной набор.

Самое интересное в Wi-Fi комплекте TVT – сама концепция построения системы видеонаблюдения. Видеорегистратор самостоятельно создает свою виртуальную Wi-Fi сеть на частоте 2,4 ГГц для подключения камер.

На практике это означает, что роутер с Wi-Fi вообще не нужен. Все, что необходимо сделать – просто подать питание на каждую камеру 12 В, а вся система будет работать без проводов.

Ретрансляция сигнала между камерами

Уникальность комплекта базируется на технологии ретрансляции сигнала. Камера соединяется с соседней камерой через свой Wi-Fi с функцией ретрансляции. То есть последняя камера в цепи может соединяться не с регистратором, а только с соседней камерой. А уже с регистратором будет связываться та камера, которая ближе всего к нему.

Это позволяет закрыть большой периметр объекта даже там, где вообще нет покрытия вай-фая. Благодаря такой логике работы система позволяет строить беспроводные сети на значительных территориях.

Конструкция и функционал видеокамер

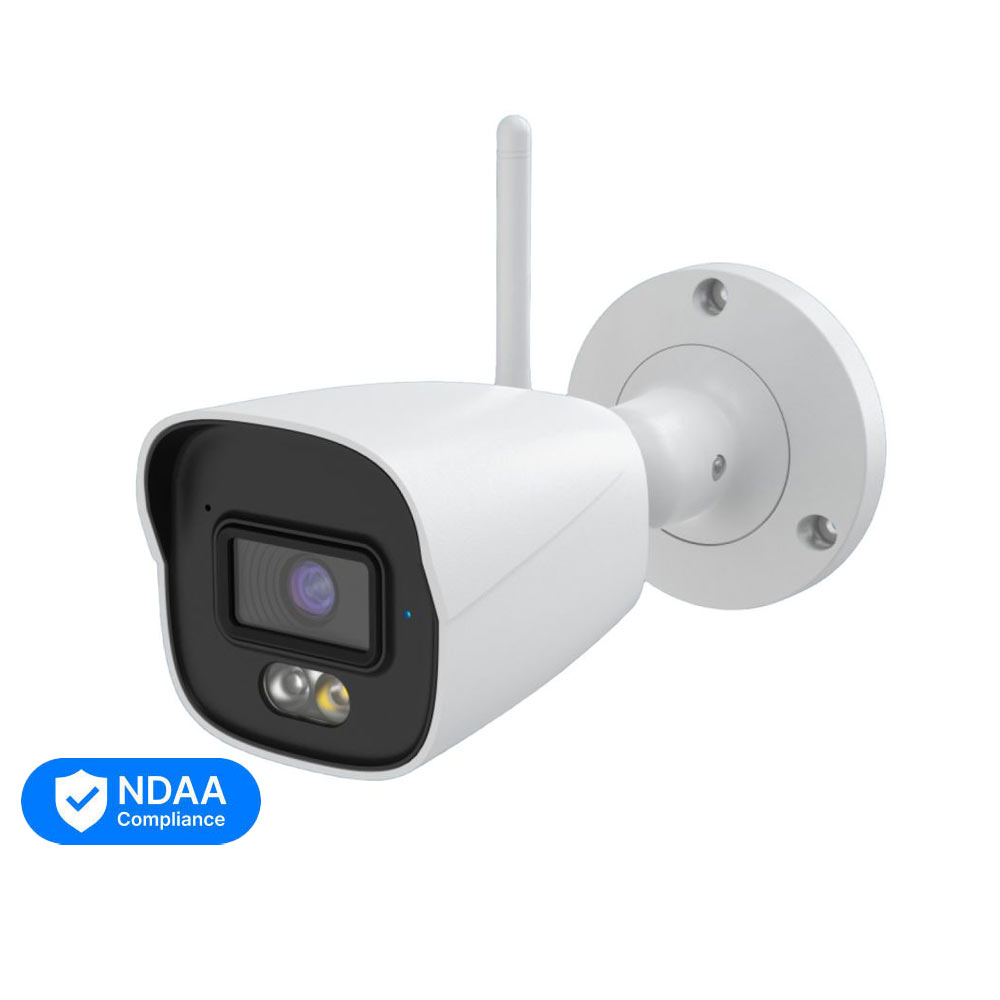

Давайте более детально рассмотрим конструкцию камеры из комплекта. Это обычная цилиндрическая камера, имеющая полностью металлическую конструкцию, кроме пластиковой антенны. Для удобной регулировки угла обзора она имеет качественную металлическую шаровую опору.

Технические параметры и функции камер:

1. Двойная подсветка. На борту есть инфракрасный диод (черно-белый режим) и обычный белый LED-диод.
2. Умный режим ночной съемки. Если ночью перед камерой нет объектов, она работает в ч/б режиме до 30 метров. Как только появляется человек или автомобиль, автоматически включается белый LED-диод (работает до 20 метров), что позволяет увидеть цвет объекта.
3. Звук и интерфейсы. Камера имеет встроенный микрофон для записи аудио. Физический интерфейс максимально прост: разъем питания 12 В и герметичная кнопка сброса настроек (Reset).
4. Сенсор и угол обзора. Матрица имеет разрешение 4 мегапикселя, а объектив – фокусное расстояние 2,8 мм. Это дает угол охвата около 100°, что позволяет максимально широко контролировать территорию. Если у вас таких камер четыре, то вы можете охватить достаточно большую площадь видеонаблюдения.
5. Умная аналитика. На камерах есть базовая аналитика – вторжение в зону и пересечение линии.

Слота под SD-карту и веб-интерфейса на камерах вообще нет, они заточены на работу только от регистратора через Wi-Fi. В итоге – это именно тот минимальный набор инструментов, который необходим для охраны объекта.

Обзор характеристик и разъемов видеорегистратора

Интерфейс регистратора максимально прост и понятен. Познакомимся ближе с его портами и основными техническими возможностями:

• на задней панели расположены разъем питания 12 В, VGA и HDMI интерфейсы для подключения монитора, два USB – для мышки (она идет в комплекте) и флешки, порт LAN, а также 3,5 мм аудиовыход;
• регистратор в комплекте является восьмиканальным. В наборе мы имеем четыре камеры, то есть можно дополнительно добавить четыре обычные проводные камеры с разрешением до 8 мегапикселей;
• поддерживается жесткий диск емкостью до 10 ТБ, для стабильной работы мы советуем выбирать специальную серию HDD Western Digital WD Purple.

Антенны на регистраторе работают только для точки доступа, которую он создает для камер, и с роутером не соединяются. Для соединения с роутером есть стомегабитный LAN-порт. Он нужен для того, чтобы обеспечить удаленный доступ к системе видеонаблюдения через мобильное приложение.

На какое же расстояние можно рассчитывать в этой системе? Обычно реальное расстояние составляет до 30 метров между объектами (между регистратором и камерой, а также между самими камерами). Таким образом, по цепной схеме систему можно выстроить до крайней камеры на расстояние до 120 метров. Но эта цифра зависит от местных условий, таких как препятствия и барьеры на вашем объекте.

В регистраторе есть меню, которое называется «Топология», где есть возможность вручную настроить соединение камер. Что это значит? Это то, что мы можем построить не просто цепную систему, а звездно-цепную систему. То есть с регистратором будет соединяться не одна камера, а, например, две камеры. Такая гибкость позволяет обойти сложные препятствия на территории.

Пошаговое развертывание и конфигурация системы

Давайте перейдем к практической части. Мы расположили четыре камеры в офисе и увидим, как система автоматически подключила их между собой. Далее нужно внести первые настройки.

Первый запуск и автоматическое определение камер

Обратите внимание, что конфигурация выполнялась через HDMI выход (то есть через монитор или телевизор), но через веб-интерфейс систему тоже можно настраивать:

1. Старт системы. После включения регистратор напишет, что нет диска – просто соглашаемся.
2. Язык и локация. Выбираем язык, локацию, ставим галочку и нажимаем «Вперед» (настройки времени можно не менять).
3. Активация устройства. Придумываем пароль администратора, где обязательно должны быть заглавные и строчные буквы, цифры и спецсимволы, иначе регистратор не активируется.
4. Пароль протокола. Задаем пароль для автоматической активации камер (лучше сделать его таким же, как главный), чтобы регистратор подставлял его при подключении камер.
5. Автопоиск. Поле электронной почты можно пропустить и нажать «Вперед» – сразу запускается автопоиск камер. Система мгновенно находит и добавляет все 4 камеры, отображая значок качества сигнала Wi-Fi сети возле каждого изображения.
6. Завершение работы мастера. Ждем, пока автопоиск закончится, и просто нажимаем «Отмена», чтобы выйти из мастера настроек.

Далее переходим непосредственно в «Настройки» – блок «Камера». Вы увидите, что камеры автоматически добавились в свою специальную изолированную внутреннюю сеть и все четыре имеют статус «В сети», также отображается модель камеры. Поскольку они подписываются просто как IPC, сразу меняем название всех камер, чтобы у нас были IPC1, IPC2, IPC3 и IPC4. После этого первичную конфигурацию можно считать успешно завершенной.

Настройка ретрансляции и топологии сети

Далее переходим во вкладку «Ретрансляция». По умолчанию регистратор идет с выключенной функцией ретрансляции, то есть все камеры добавляются напрямую к NVR. Дополнительно здесь есть автоматический режим добавления (авторепитер), а также ручная настройка ретрансляции. Выбираем ее и применяем.

Теперь можно сделать нужные настройки в зависимости от условий объекта. Например, чтобы третья камера соединилась с первой. Нажимаем «+» возле первой камеры, добавляем туда третью и применяем изменения.

Во вкладке «Топология камер» мы увидим реальную схему в онлайне. Сначала камера может на короткое время потерять связь, пока меняется топология, но затем появится обновленная схема, где третья связана с первой. В скобках указан уровень сигнала камеры (RSSI), который меняется в реальном времени. Максимальный сигнал будет у той камеры, которая ближе всего к NVR.

Давайте попробуем еще изменить схему и к первой камере добавить вторую. Нажимаем «+», добавляем вторую и применяем изменения (третья соединяется с первой, а первая со второй). Смотрим реальную схему топологии: теперь четко видна наша структура. Третья и четвертая камеры подключены напрямую к NVR, а первая и вторая работают в режиме ретрансляции. Вы можете строить любую собственную схему в зависимости от местных условий вашего объекта, а также использовать свободные каналы, чтобы при необходимости добавить еще четыре камеры.

Подключение к мобильному приложению

Базовые настройки мы с вами сделали, и теперь остается добавить регистратор в мобильное приложение. Для этого переходим в раздел меню «Сеть», а далее во вкладку NAT. Там мы видим QR-код для сканирования через мобильное приложение Supercam Plus. Также его можно сосканировать прямо с корпуса видеорегистратора. После сканирования вводим логин и пароль, созданный в начале настройки.

Как видите, в мобильном приложении тоже все работает. Теперь остается только установить жесткий диск и настроить режим записи по вашему усмотрению – либо постоянная запись, либо по движению, либо по вторжению в зону.

Система настраивается максимально просто, и этот комплект оптимально подойдет для объектов без кабельных сетей и Wi-Fi покрытия. Для сохранения видеоархива в комплект необходимо обязательно докупить жесткий диск до 10 ТБ, ведь без него запись осуществляться не будет. Также рекомендуем приобрести монтажные коробки для защиты кабельных соединений камер во время уличного монтажа.
