Інтеграція IP Speaker в систему відеонагляду TVT | Огляд та налаштування

Сучасні IP-системи озвучування, що включають IP-динаміки, є багатофункціональними пристроями, які розширюють можливості систем безпеки та комунікації. Вони поєднують у собі функції традиційних аналогових динаміків з перевагами мережевих технологій, дозволяючи інтегрувати їх у загальні системи відеоспостереження та IP-телефонії.

Протоколи та сумісність

Системи IP-озвучування перейшли до нас від систем IP-телефонії, тому практично на всіх девайсах, які є на ринку, присутній протокол SIP, який є для них базовим. Він використовується в IP-телефонії. Подальшим розвитком цих систем стало впровадження протоколу ONVIF на цих пристроях. Це дає змогу інтегрувати їх у мережеві системи відеоспостереження.

Якщо на підприємстві чи виробництві вже є SIP-сервер, що відповідає за телефонію, а також системи відеоспостереження, їх можна інтегрувати в одну велику систему. Вони будуть взаємодіяти як за протоколом SIP, так і за протоколом ONVIF.

На ринку представлено декілька виробників IP-систем озвучування, зокрема TVT та Tonmind. Також існує програмне забезпечення від виробника Tonmind – як клієнтське, так і серверне. Однак завдяки протоколам ONVIF та SIP ці пристрої можна використовувати з будь-яким програмним забезпеченням, що підтримує ці протоколи.

Конструкція та технічні характеристики

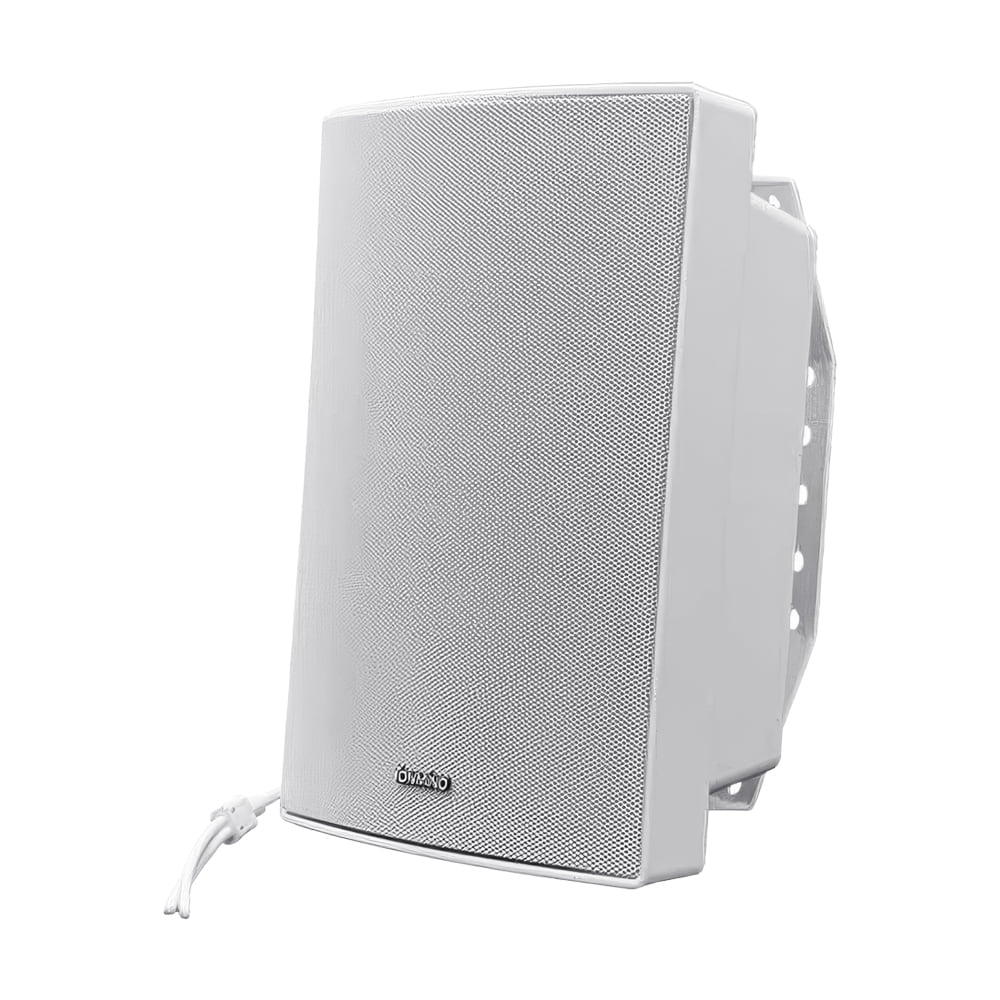

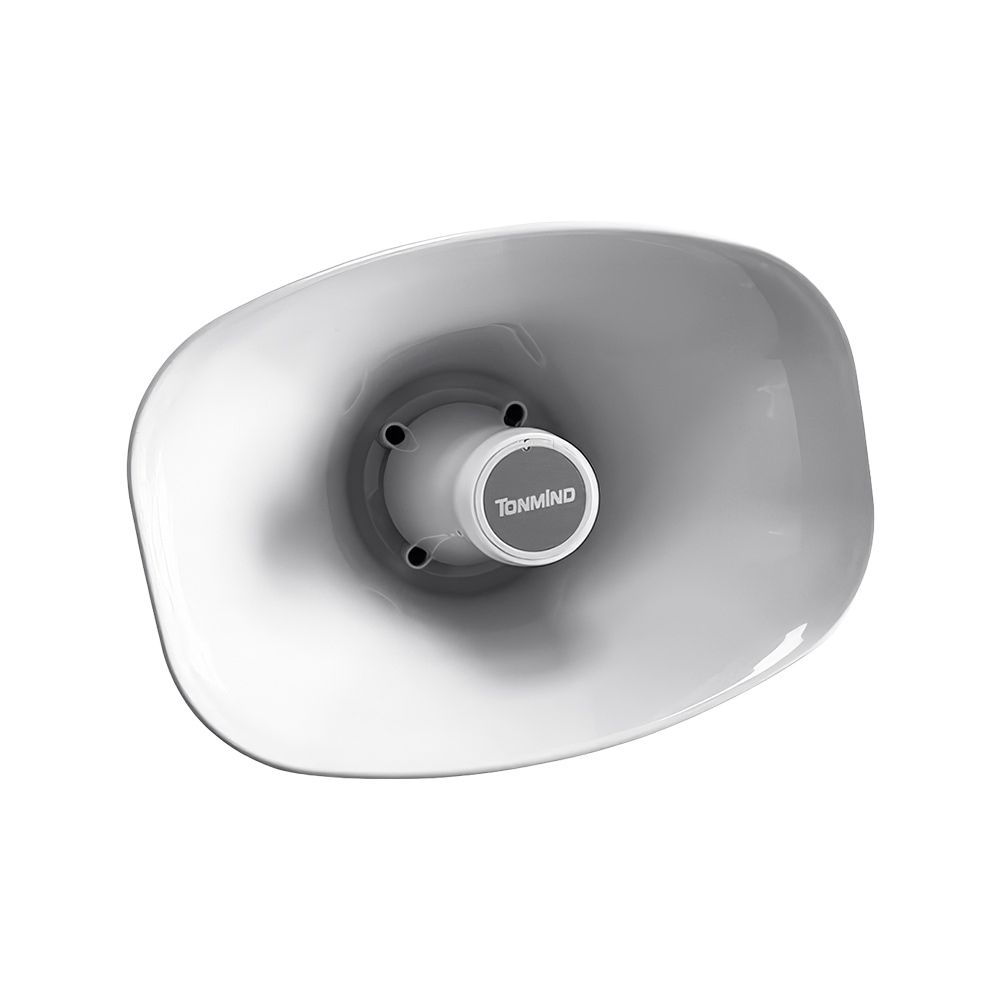

IP-динаміки доступні у різних формфакторах, включаючи настінні та рупорні моделі. По суті, IP-динамік – це звичайний аналоговий динамік, до якого додано підсилювач класу D, зазвичай потужністю від 15 Вт до 30 Вт. Обмеження потужності пов'язане з живленням через PoE (Power over Ethernet), де максимальна потужність протоколу AF/AT становить до 30 Вт. Цього, як правило, достатньо для більшості об'єктів.

Загальні характеристики IP-динаміків:

• потужність: 15 Вт або 30 Вт (залежно від моделі);
• двосторонній зв'язок – забезпечується наявністю вбудованого мікрофона (в окремих моделях);
• сумісність: з IP SIP-телефонією (SIP/PBX) через відповідні протоколи та з IP-камерами VMS/NVR через протокол ONVIF;
• підтримка попередньо записаних сповіщень, HTTP API для інтеграції з зовнішніми системами;
• максимальний звуковий тиск до 120 дБ;
• частотні характеристики: від 400 Гц до 12 кГц (для настінних), від 350 Гц до 8 кГц (для рупорних);
• коефіцієнт сигнал/шум: 91 дБ;
• ступінь захисту: IP67 (для рупорних динаміків).

Щодо інтерфейсів, IP-динаміки оснащені стандартним Ethernet-інтерфейсом RJ45 з підтримкою PoE живлення. Також передбачено звичайний DC-конектор живлення 12-24 В для випадків, коли потрібне альтернативне джерело живлення, та вихід сухих контактів.

Якщо у вас вже є аналоговий пристрій, існують спеціальні адаптери (аудіодекодери), що дозволяють підключити звичайний аналоговий динамік до мережевої системи, перетворюючи його на IP-динамік. Для цього достатньо підключити аналоговий динамік до клем адаптера, а також мікрофон та сухі контакти за потреби. Адаптер підключається до комутатора з PoE живленням, і старий динамік інтегрується в IP-систему.

Налаштування IP-динаміків через вебінтерфейс

Кожен IP-динамік має вебінтерфейс для детального налаштування. Доступ до нього здійснюється через браузер після підключення пристрою до PoE-комутатора та визначення IP-адреси за допомогою спеціальних утиліт, наприклад, від Tonmind або IP Manager Tool від TVT, яка бачить їх як ONVIF пристрій.

Для входу до вебінтерфейсу треба використати логін та пароль за замовчуванням, далі користувач потрапляє на головну сторінку.

Основні розділи вебінтерфейсу:

• Статус (Status). Відображає загальну інформацію про пристрій, таку як час, ID, версія програмного забезпечення тощо.
• Базові налаштування (Basic). Дозволяє налаштувати час, мережу (можна змінити IP-адресу IP-динаміка). Тут також відображаються порти, за якими працює пристрій: 80-й порт HTTP, HTTPS та RTSP, аналогічно IP-відеокамерам.
• ONVIF – цей розділ призначений для активації протоколу ONVIF.
• SIP-акаунти (SIP Account). Доступні два SIP-акаунти. Налаштування ідентичні тим, що використовуються в IP-телефонії: ім'я користувача, ID, аутентифікація, пароль та інші параметри. Зазвичай використовується протокол UDP.
• Аудіо (Audio). Тут можна переглянути кодеки, з якими працює IP-колонка (топовий OPUS 48 кГц та інші – G.722, G.711 U та A). У цьому ж розділі встановлюється гучність за замовчуванням (зазвичай 60) та налаштування мікрофона, якщо модель оснащена ним.
• Медіафайли (Media File). Містить як вбудовані звукові файли, так і розділ для завантаження власних файлів. Система буде використовувати завантажений користувачем файл.
• Тривоги (Alarm). Дозволяє налаштувати спрацьовування тривог як через HTTP, так і через SIP-акаунти. Надаються приклади використання, де вказано, який параметр повинен бути в HTTP-запиті до колонки (наприклад, для відтворення першого вбудованого файлу або користувацького файлу з певною гучністю).
• Розклад (Schedule). Дозволяє створити розклад для автоматичного відтворення файлів у певний час (наприклад, відтворення User File 1 о 9:00).
• RTTP Multicast, Firewall, Auto Provision – окремі вікна для додаткових мережевих налаштувань.
• Система (System). Аналогічно IP-камері дозволяє переглядати логи, перезавантажувати колонку, скидати її до заводських налаштувань, оновлювати прошивку та змінювати пароль.

Вебінтерфейси IP-динаміків різних виробників (наприклад, TVT) мають схожу структуру та функціонал.

Інтеграція IP-динаміків з відеоспостереженням TVT та сценарії спрацьовування

Однією з ключових переваг IP-систем озвучування є їхня інтеграція з відеокамерами та відеореєстраторами (NVR), що дозволяє створювати автоматизовані сценарії реагування на події. Розглянемо налаштування прив'язки сценарію спрацьовування камери у разі вторгнення в зону та прив'язку аудіосповіщення на колонці.

Покрокове налаштування інтеграції з TVT:

1. Додавання IP-спікера. Першим кроком потрібно додати IP-спікер у розділі «Камера» (Camera) – вкладка IP Speaker. Колонка знаходиться автоматично за протоколом ONVIF, відображаючи її як IPSPEAKER та її IP-адресу.
2. Прив'язка до камери. У цьому ж меню можна прив'язати колонку до камери (наприклад, TVT E4 PA). Після введення пароля IP-динаміка його статус має змінитися на Online.
3. Завантаження аудіофайлу. Наступним кроком є завантаження аудіофайлу, який буде програватися колонкою. Це робиться в розділі «Аудіо» (Event Notification – Audio), що знаходиться в аналітиці (AI / Event). Сам файл додається на вкладці Local Audio Alarm, підтримуються лише аудіофайли з розширенням .wav та частотою 16 біт, розміром не більше 1.5 Мб.
4. Налаштування сценарію спрацьовування. Безпосередньо потрібно прив'язати сценарій на спрацьовування. Для цього в розділі меню AI / Event обираємо сценарій «Вторгнення в периметр» (Perimeter Detection). У вкладці Trigger Mode розділу Region Intrusion прив'язується сам аудіофайл (розділ Trigger IP Speaker).

Після збереження налаштувань система готова до перевірки. У разі виявленні вторгнення в задану віртуальну зону IP-динамік автоматично відтворить попередньо записане аудіосповіщення чи аудіофайл.

Крім інтеграції з камерами IP-динаміки можуть бути прив'язані безпосередньо до NVR. Якщо обрати NVR у налаштуваннях прив'язки, колонку можна використовувати як переговорний пристрій. Наприклад, за допомогою IP-динаміка можна вести переговори з мобільного застосунку Supercam Plus.

Сфери застосування IP-систем озвучування

Системи IP-озвучування, завдяки безлічі протоколів інтеграції, мають дуже широкий функціонал. Їх можна використовувати як для IP-сповіщення та озвучування, так і для охорони периметру. Наприклад, вони ефективні для відтворення хвилини мовчання, сигналів повітряних тривог або сповіщення про вторгнення чи інші надзвичайні ситуації.
