Современные IP-системы озвучивания, включающие IP-динамики, являются многофункциональными устройствами, которые расширяют возможности систем безопасности и коммуникации. Они сочетают в себе функции традиционных аналоговых динамиков с преимуществами сетевых технологий, позволяя интегрировать их в общие системы видеонаблюдения и IP-телефонии.

Протоколы и совместимость

Системы IP-озвучивания перешли к нам от систем IP-телефонии, поэтому практически на всех девайсах, присутствующих на рынке, есть протокол SIP, который является для них базовым. Он используется в IP-телефонии. Дальнейшим развитием этих систем стало внедрение протокола ONVIF на этих устройствах. Это позволяет интегрировать их в сетевые системы видеонаблюдения.

Если на предприятии или производстве уже есть SIP-сервер, отвечающий за телефонию, а также системы видеонаблюдения, их можно интегрировать в одну большую систему. Они будут взаимодействовать как по протоколу SIP, так и по протоколу ONVIF.

На рынке представлено несколько производителей IP-систем озвучивания, в частности TVT и Tonmind. Также существует программное обеспечение от производителя Tonmind – как клиентское, так и серверное. Однако благодаря протоколам ONVIF и SIP эти устройства можно использовать с любым программным обеспечением, поддерживающим эти протоколы.

Конструкция и технические характеристики

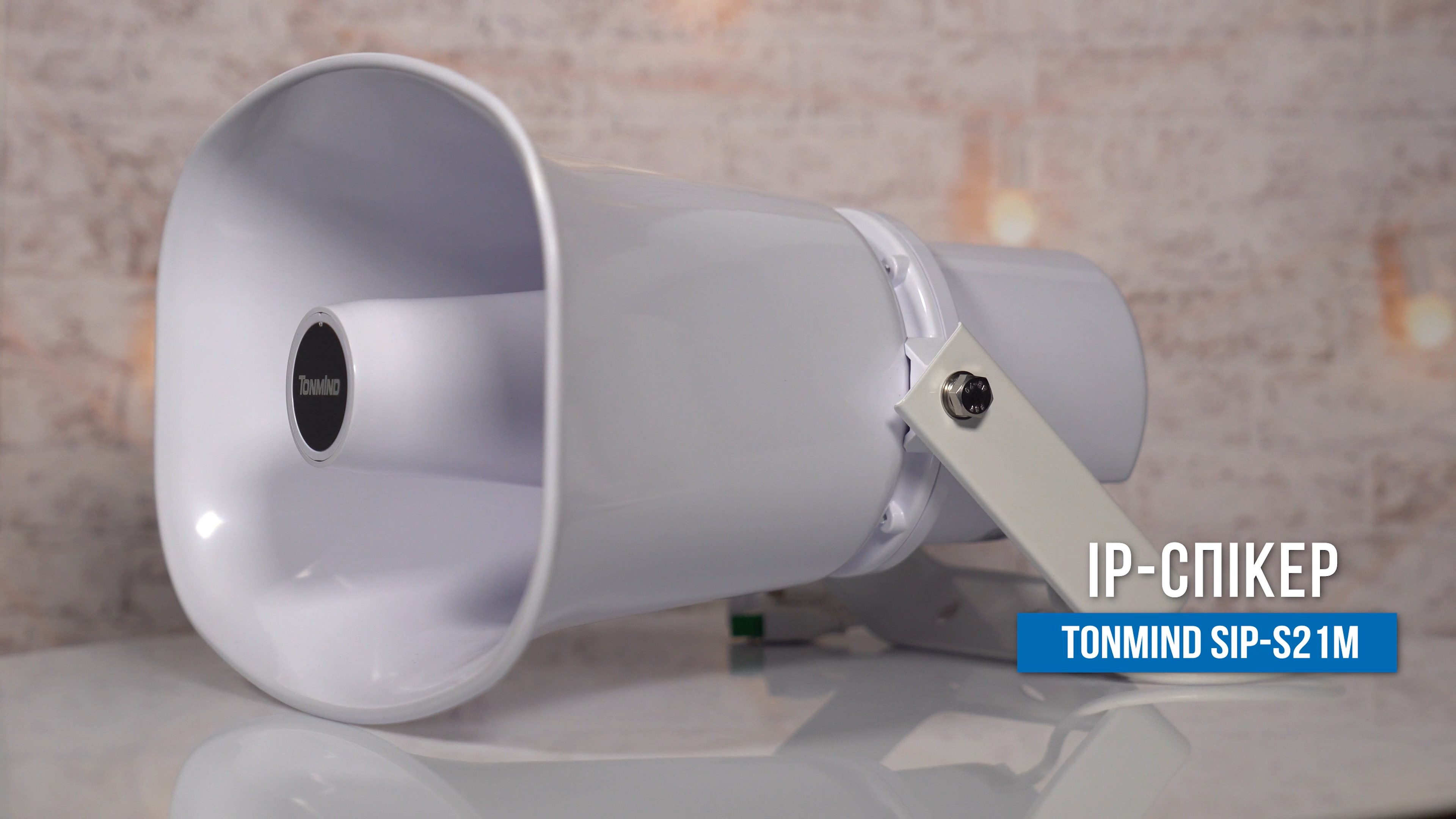

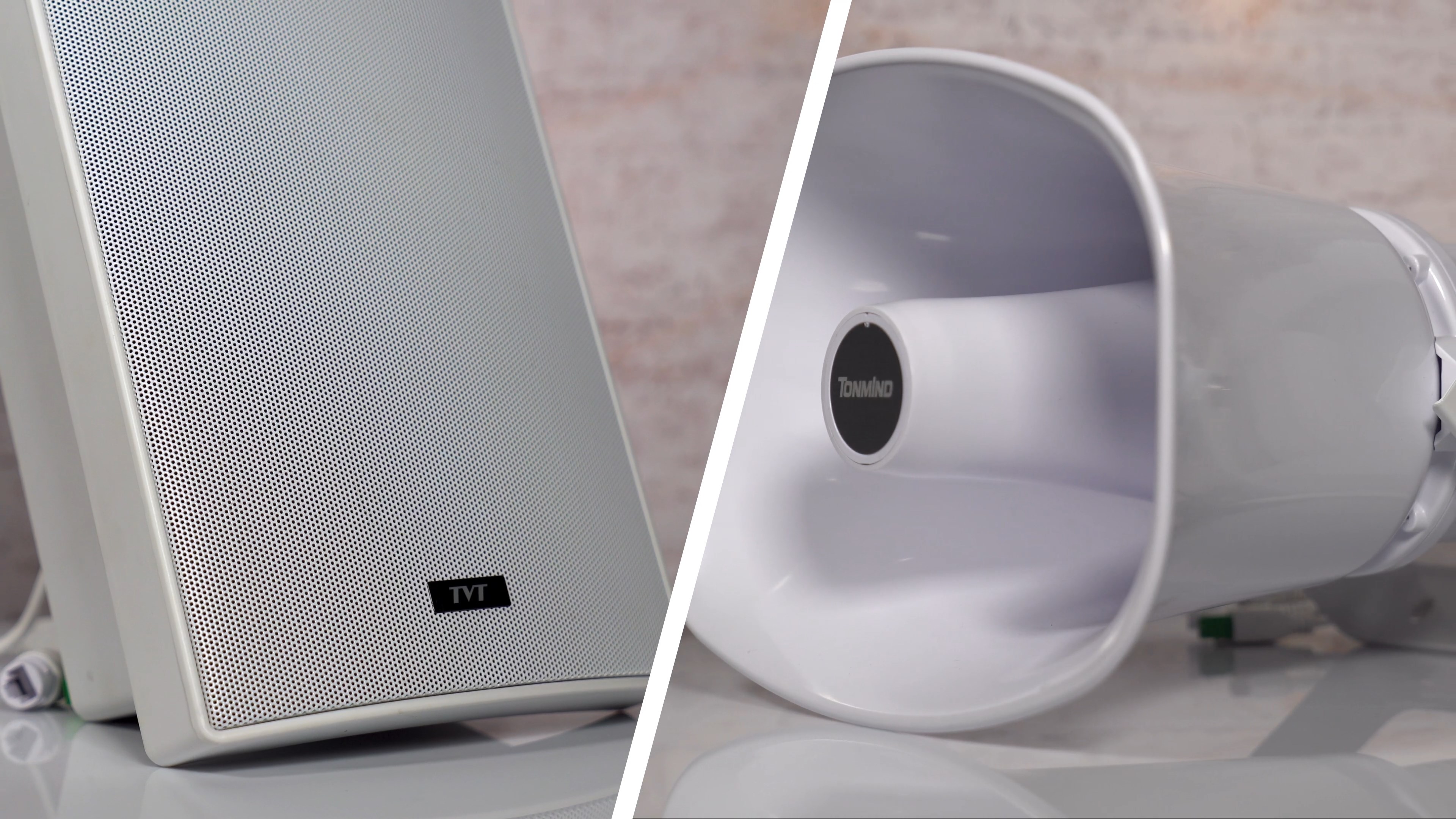

IP-динамики доступны в различных форм-факторах, включая настенные и рупорные модели. По сути, IP-динамик – это обычный аналоговый динамик, к которому добавлен усилитель класса D, обычно мощностью от 15 Вт до 30 Вт. Ограничение мощности связано с питанием через PoE (Power over Ethernet), где максимальная мощность протокола AF/AT составляет до 30 Вт. Этого, как правило, достаточно для большинства объектов.

Общие характеристики IP-динамиков:

• мощность: 15 Вт или 30 Вт (в зависимости от модели);
• двусторонняя связь – обеспечивается наличием встроенного микрофона (в отдельных моделях);
• совместимость: с IP SIP-телефонией (SIP/PBX) через соответствующие протоколы и с IP-камерами VMS/NVR через протокол ONVIF;
• поддержка предварительно записанных уведомлений, HTTP API для интеграции с внешними системами;
• максимальное звуковое давление до 120 дБ;
• частотные характеристики: от 400 Гц до 12 кГц (для настенных), от 350 Гц до 8 кГц (для рупорных);
• коэффициент сигнал/шум: 91 дБ;
• степень защиты: IP67 (для рупорных динамиков).

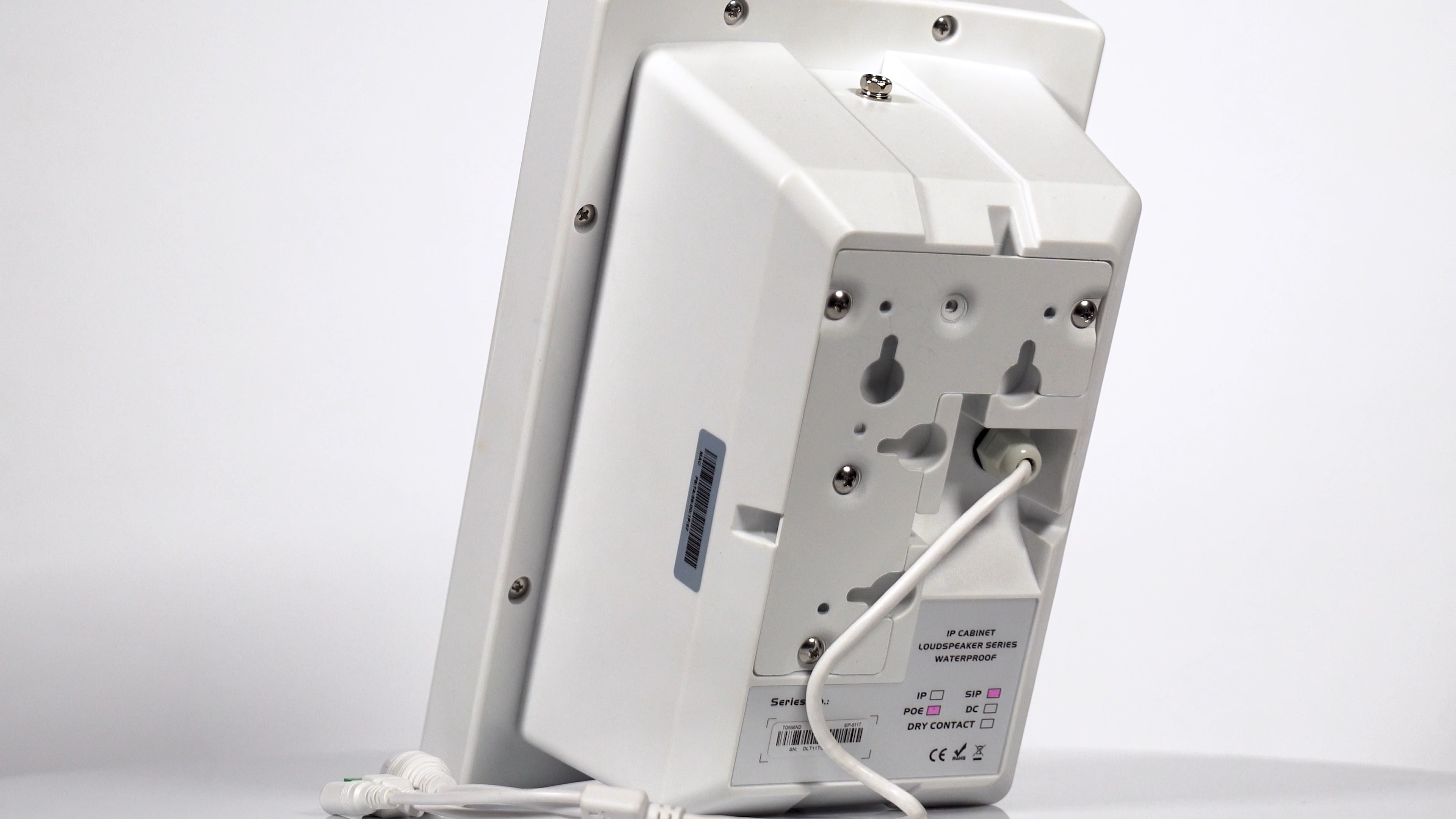

Что касается интерфейсов, IP-динамики оснащены стандартным Ethernet-интерфейсом RJ45 с поддержкой PoE-питания. Также предусмотрен обычный DC-коннектор питания 12-24 В для случаев, когда требуется альтернативный источник питания, и выход сухих контактов.

Если у вас уже есть аналоговое устройство, существуют специальные адаптеры (аудиодекодеры), позволяющие подключить обычный аналоговый динамик к сетевой системе, превращая его в IP-динамик. Для этого достаточно подключить аналоговый динамик к клеммам адаптера, а также микрофон и сухие контакты при необходимости. Адаптер подключается к коммутатору с PoE-питанием, и старый динамик интегрируется в IP-систему.

Настройка IP-динамиков через веб-интерфейс

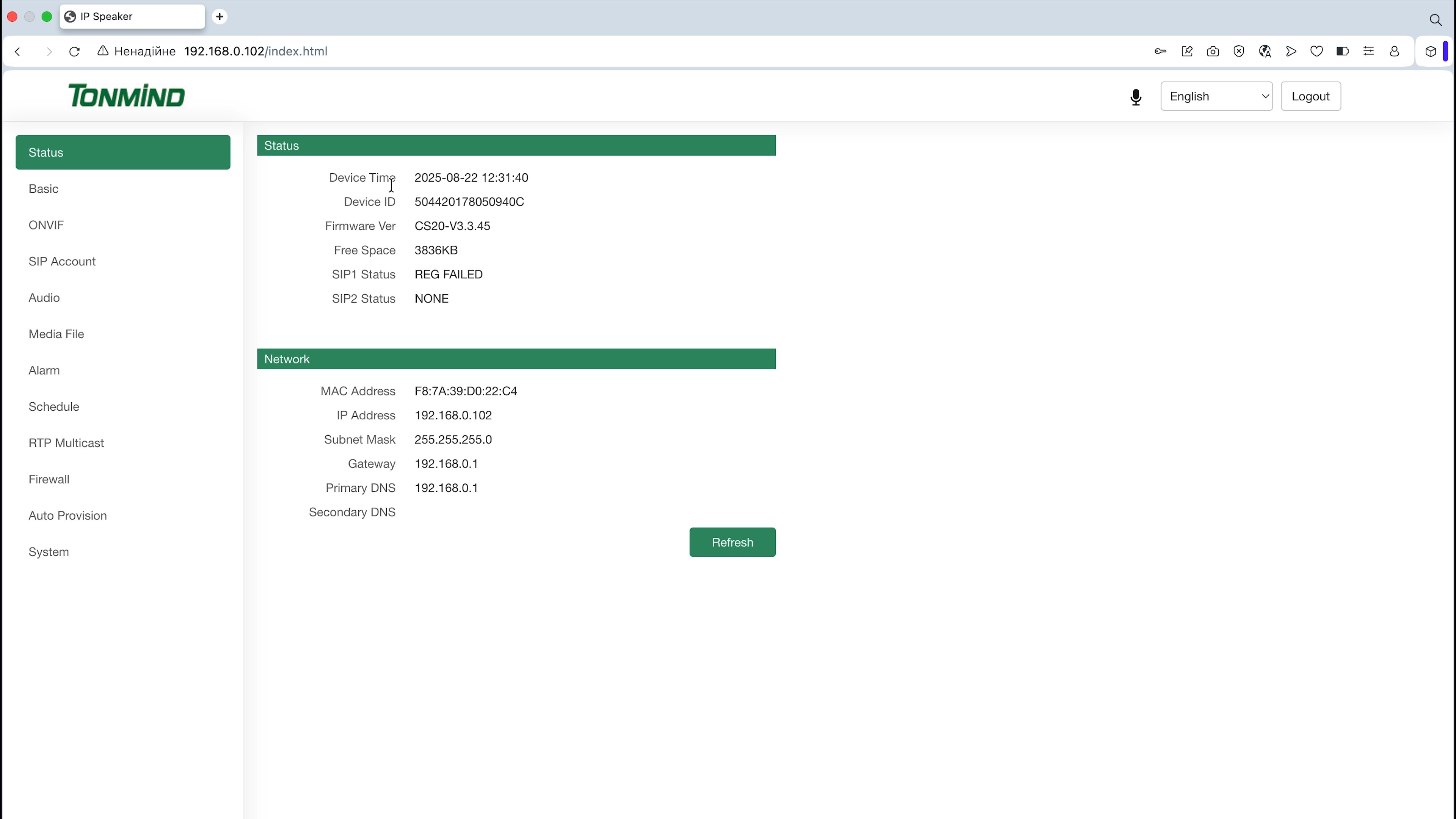

Каждый IP-динамик имеет веб-интерфейс для детальной настройки. Доступ к нему осуществляется через браузер после подключения устройства к PoE-коммутатору и определения IP-адреса с помощью специальных утилит, например, от Tonmind или IP Manager Tool от TVT, которая видит их как ONVIF-устройство.

Для входа в веб-интерфейс нужно использовать логин и пароль по умолчанию, далее пользователь попадает на главную страницу.

Основные разделы веб-интерфейса:

• Статус (Status). Отображает общую информацию об устройстве, такую как время, ID, версия программного обеспечения и т. д.
• Базовые настройки (Basic). Позволяет настроить время, сеть (можно изменить IP-адрес IP-динамика). Здесь также отображаются порты, по которым работает устройство: 80-й порт HTTP, HTTPS и RTSP, аналогично IP-видеокамерам.
• ONVIF – этот раздел предназначен для активации протокола ONVIF.
• SIP-аккаунты (SIP Account). Доступны два SIP-аккаунта. Настройки идентичны тем, что используются в IP-телефонии: имя пользователя, ID, аутентификация, пароль и другие параметры. Обычно используется протокол UDP.
• Аудио (Audio). Здесь можно просмотреть кодеки, с которыми работает IP-колонка (топовый OPUS 48 кГц и другие – G.722, G.711 U и A). В этом же разделе устанавливается громкость по умолчанию (обычно 60) и настройки микрофона, если модель оснащена им.
• Медиафайлы (Media File). Содержит как встроенные звуковые файлы, так и раздел для загрузки собственных файлов. Система будет использовать загруженный пользователем файл.
• Тревоги (Alarm). Позволяет настроить срабатывание тревог как через HTTP, так и через SIP-аккаунты. Предоставляются примеры использования, где указано, какой параметр должен быть в HTTP-запросе к колонке (например, для воспроизведения первого встроенного файла или пользовательского файла с определенной громкостью).
• Расписание (Schedule). Позволяет создать расписание для автоматического воспроизведения файлов в определенное время (например, воспроизведение User File 1 в 9:00).
• RTTP Multicast, Firewall, Auto Provision – отдельные окна для дополнительных сетевых настроек.
• Система (System). Аналогично IP-камере позволяет просматривать логи, перезагружать колонку, сбрасывать ее до заводских настроек, обновлять прошивку и изменять пароль.

Веб-интерфейсы IP-динамиков разных производителей (например, TVT) имеют схожую структуру и функционал.

Интеграция IP-динамиков с видеонаблюдением TVT и сценарии срабатывания

Одним из ключевых преимуществ IP-систем озвучивания является их интеграция с видеокамерами и видеорегистраторами (NVR), что позволяет создавать автоматизированные сценарии реагирования на события. Рассмотрим настройку привязки сценария срабатывания камеры в случае вторжения в зону и привязку аудиоуведомления на колонке.

Пошаговая настройка интеграции с TVT:

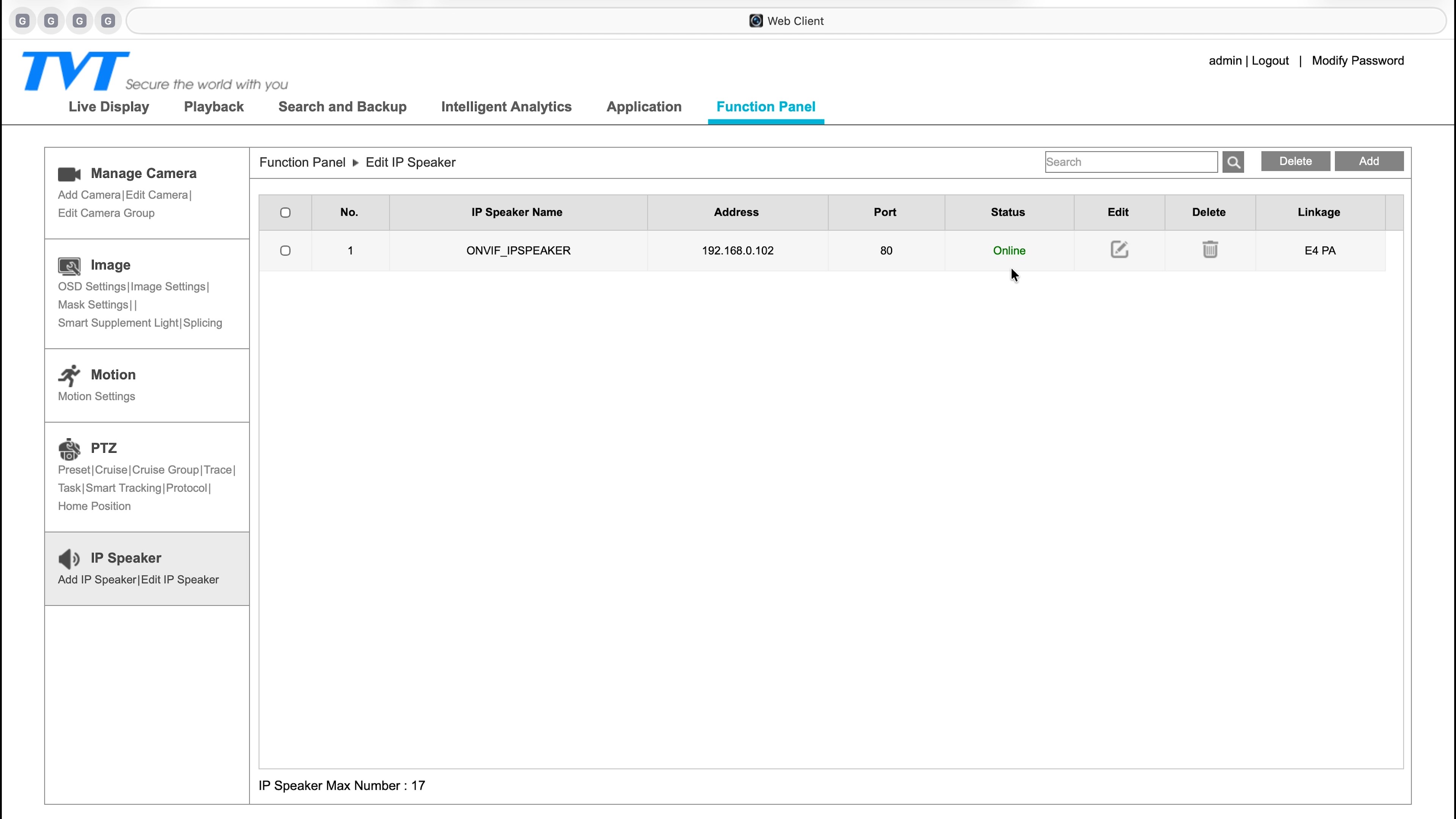

1. Добавление IP-спикера. Первым шагом нужно добавить IP-спикер в разделе «Камера» (Camera) – вкладка IP Speaker. Колонка находится автоматически по протоколу ONVIF, отображая ее как IPSPEAKER и ее IP-адрес.
2. Привязка к камере. В этом же меню можно привязать колонку к камере (например, TVT E4 PA). После ввода пароля IP-динамика его статус должен измениться на Online.
3. Загрузка аудиофайла. Следующим шагом является загрузка аудиофайла, который будет проигрываться колонкой. Это делается в разделе «Аудио» (Event Notification – Audio), находящемся в аналитике (AI / Event). Сам файл добавляется на вкладке Local Audio Alarm, поддерживаются только аудиофайлы с расширением .wav и частотой 16 бит, размером не более 1.5 Мб.
4. Настройка сценария срабатывания. Непосредственно нужно привязать сценарий на срабатывание. Для этого в разделе меню AI / Event выбираем сценарий «Вторжение в периметр» (Perimeter Detection). Во вкладке Trigger Mode раздела Region Intrusion привязывается сам аудиофайл (раздел Trigger IP Speaker).

После сохранения настроек система готова к проверке. В случае обнаружения вторжения в заданную виртуальную зону IP-динамик автоматически воспроизведет предварительно записанное аудиоуведомление или аудиофайл.

Помимо интеграции с камерами IP-динамики могут быть привязаны непосредственно к NVR. Если выбрать NVR в настройках привязки, колонку можно использовать как переговорное устройство. Например, с помощью IP-динамика можно вести переговоры из мобильного приложения Supercam Plus.

Сферы применения IP-систем озвучивания

Системы IP-озвучивания, благодаря множеству протоколов интеграции, обладают очень широким функционалом. Их можно использовать как для IP-оповещения и озвучивания, так и для охраны периметра. Например, они эффективны для воспроизведения минуты молчания, сигналов воздушных тревог или оповещения о вторжении или других чрезвычайных ситуациях.
