Функції та роль плати BMS в обладнанні резервного живлення

Регулярні вимкнення світла змушують нас купувати альтернативні джерела живлення. Безаварійна служба таких пристроїв напряму пов'язана з невеликим внутрішнім модулем – BMS. Система керування акумулятором, або BMS (Battery Management System), контролює кожен процес всередині батареї та захищає її від поломок.

Принцип роботи BMS та її основні завдання в обладнанні

Система керування акумулятором є обов'язковою платою із мікросхемами для будь-якого літієвого накопичувача. Вона функціонує як апаратний та програмний контролер, який стежить за параметрами кожної окремої комірки живлення.

BMS потрібна в портативних пристроях через хімічні особливості літію. Без постійного контролю напруги та струму батарея швидко вийде з ладу або стане небезпечною. Плата керування виконує такі завдання:

• визначає точний залишок заряду у відсотках;
• запобігає надмірному розряду та шкідливому перезаряду;
• контролює внутрішню температуру блоку комірок;
• вимикає живлення у разі виявлення короткого замикання.

Схожі модулі захисту інтегровані у зарядні станції OUKITEL. Електроніка автоматично блокує роботу виходів, якщо користувач випадково підключив занадто потужний прилад. Це зберігає внутрішні компоненти станції від вигорання.

Як BMS покращує роботу та довговічність акумуляторів?

Плата керування безперервно зчитує робочі показники накопичувача. Вона стежить за балансом енергії та захищає внутрішні хімічні елементи від передчасного старіння.

Контроль зарядного та розрядного струму

Акумуляторні батареї LiFePO4 (літій-залізо-фосфатні) мають великий запас робочих циклів. Проте вони чутливі до занадто високого струму під час підзарядки чи живлення потужної побутової техніки. BMS обмежує потік електрики до безпечного рівня. Це не дозволяє внутрішнім компонентам руйнуватися та суттєво продовжує загальний термін служби накопичувача.

1.

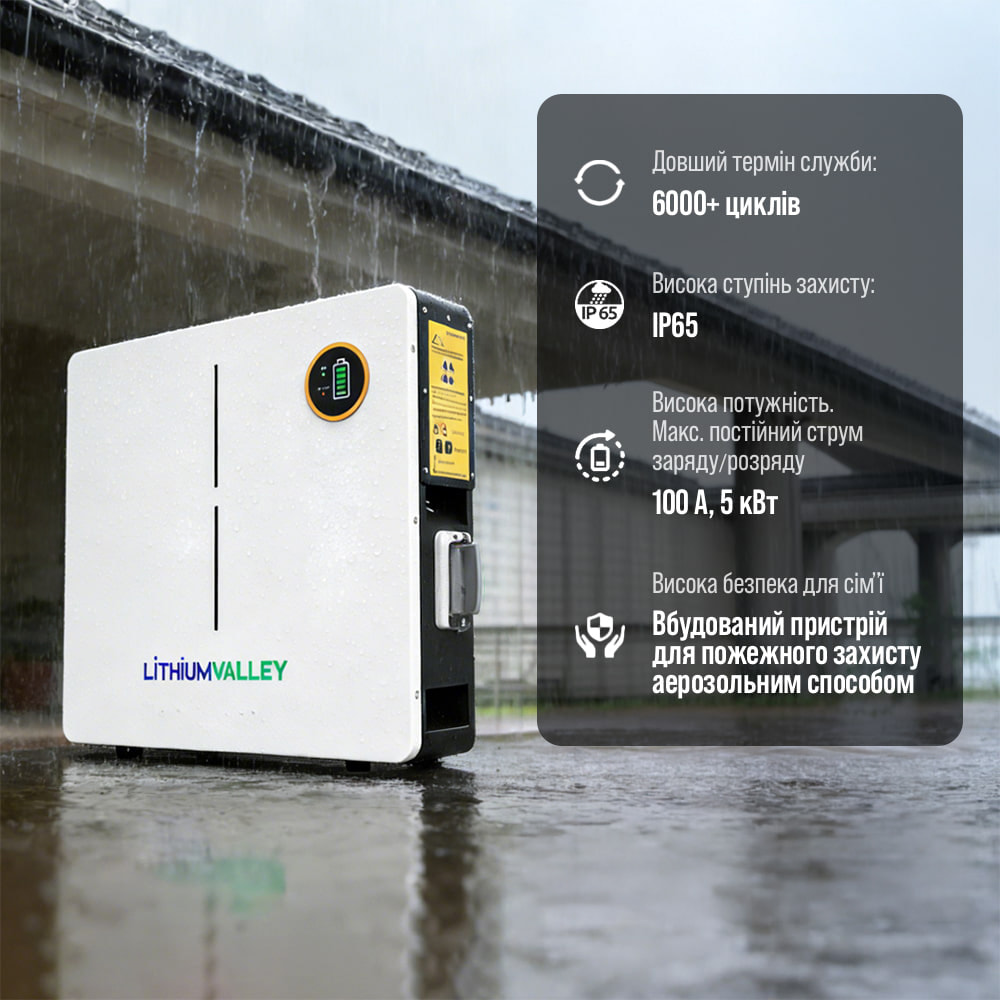

   Акумуляторна батарея літій-залізо-фосфатна LiFePO4 100А*год 51.2В 5120Вт*год Lithium Valley LV-BAT-W5.12Ac настінний монтаж

   1

   Ціна без ПДВ

   36 432,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

   Акумуляторна батарея літій-залізо-фосфатна 12В 100А*год Trinix LFP 12V100Ah LiFePO4

   Ціна з ПДВ

   11 965,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

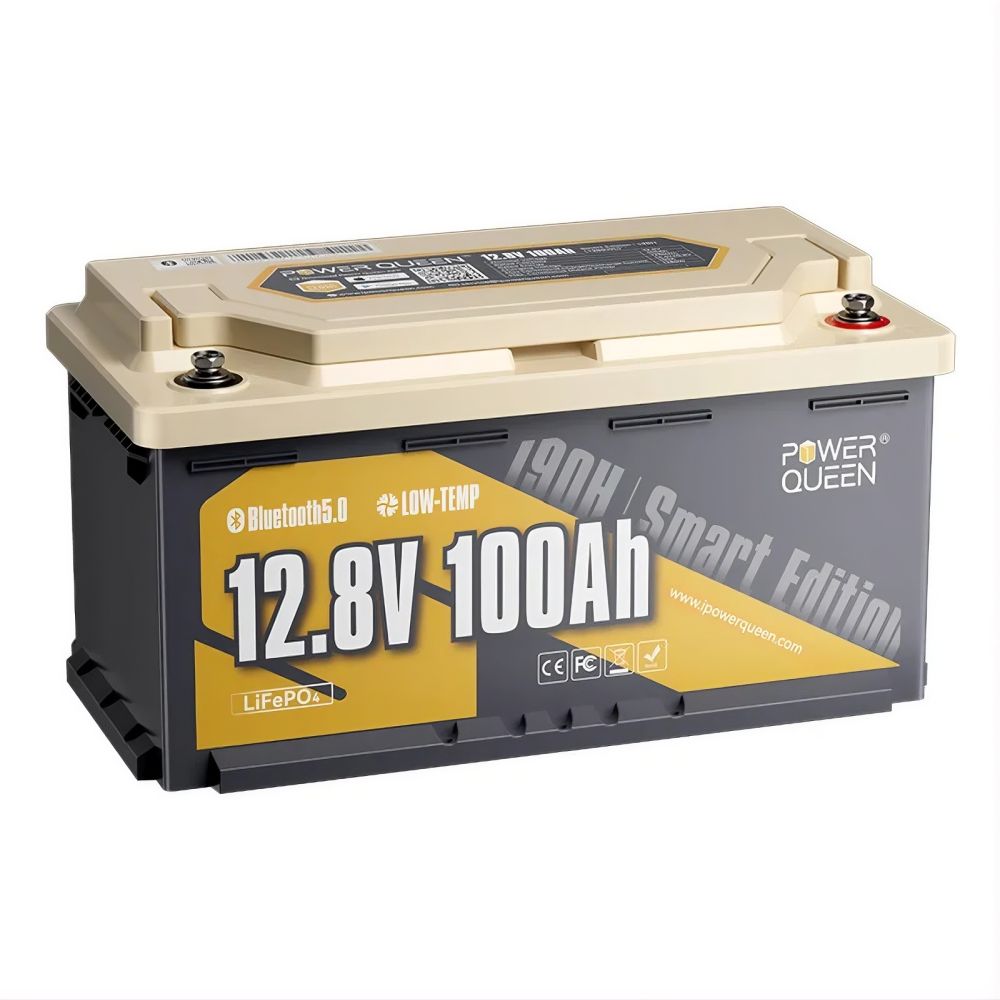

   Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 100А*год LiFePO4 Power Queen H190 P12V100-100-RV190-BT-4-AC150

   Ціна без ПДВ

   11 168,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

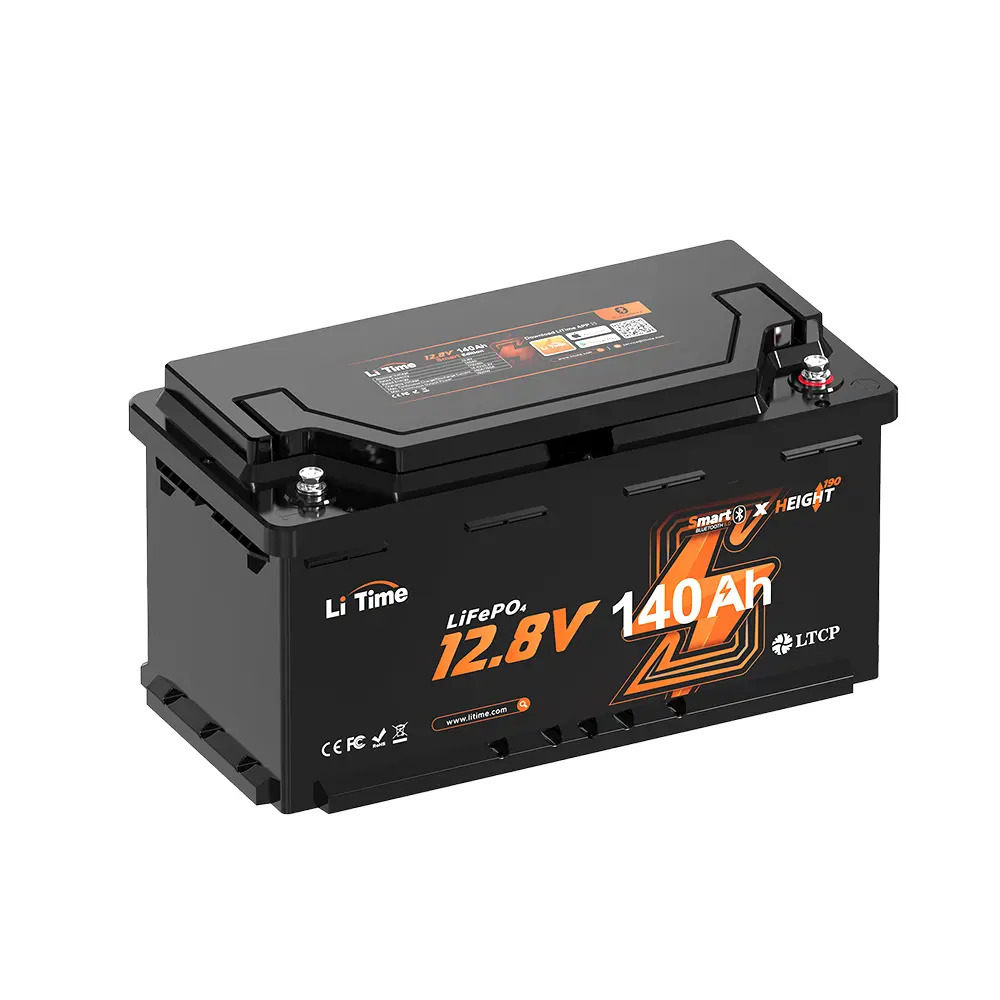

   Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 140А*год LiFePO4 LiTime H190 L12V140-150-H190-BT-4-AC150

   Ціна без ПДВ

   16 744,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

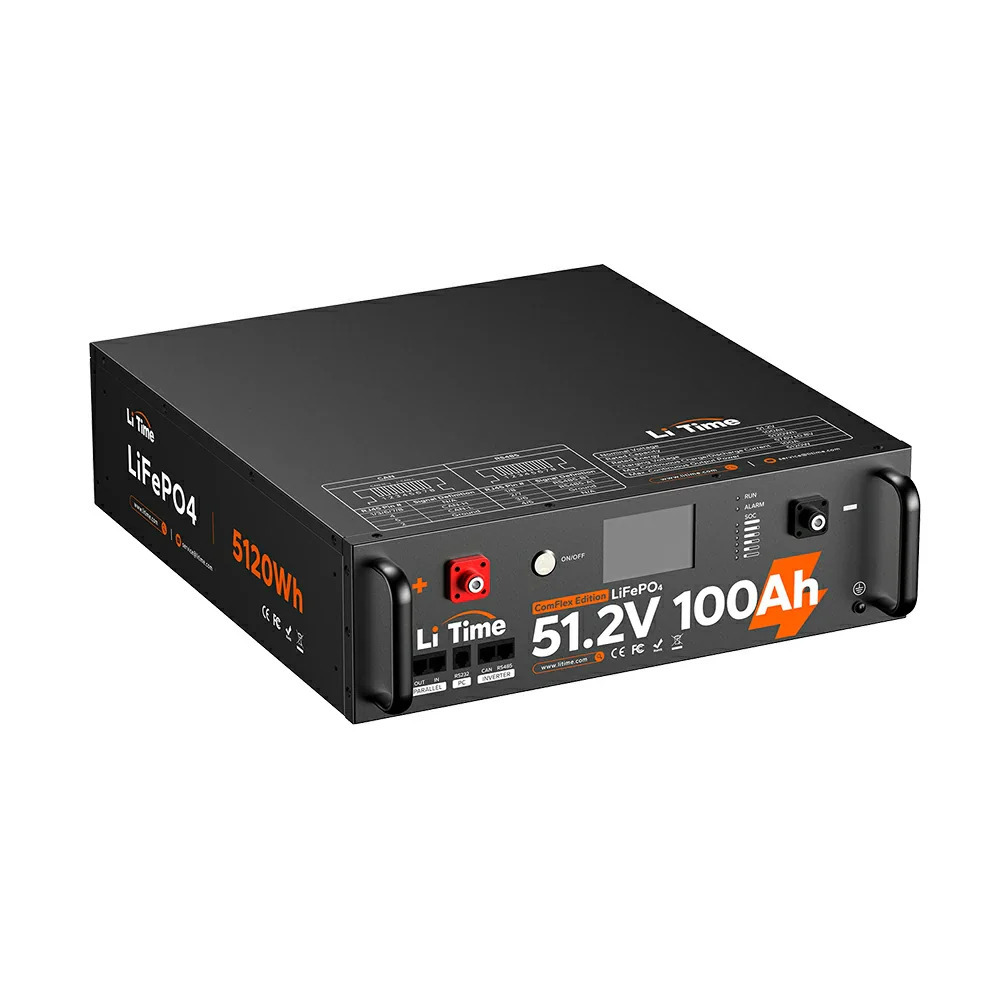

   Акумуляторна батарея літій-залізо-фосфатна LiFePO4 51.2В 5120Вт*год LiTime L51.2V100-100-COM-16-S3U монтаж в стійку 19"

   Ціна без ПДВ

   35 442,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

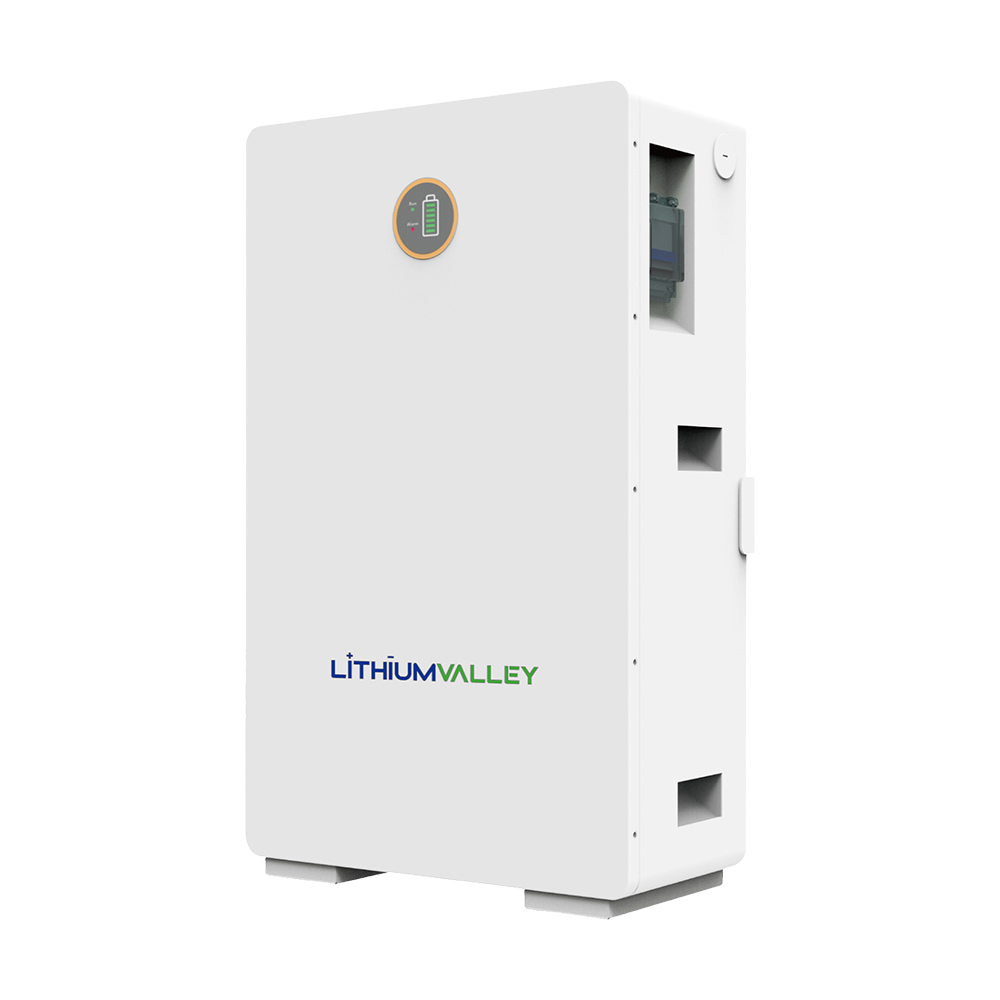

   Акумуляторна батарея літій-залізо-фосфатна LiFePO4 280А*год 51.2В 14336Вт*год Lithium Valley W15-5A настінний / підлоговий монтаж

   Ціна без ПДВ

   91 872,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
7.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 100А*год Trinix TLFP-12100 Ultra LiFePO4 з Bluetooth (Black)

   1

   Ціна з ПДВ

   13 500,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
8.

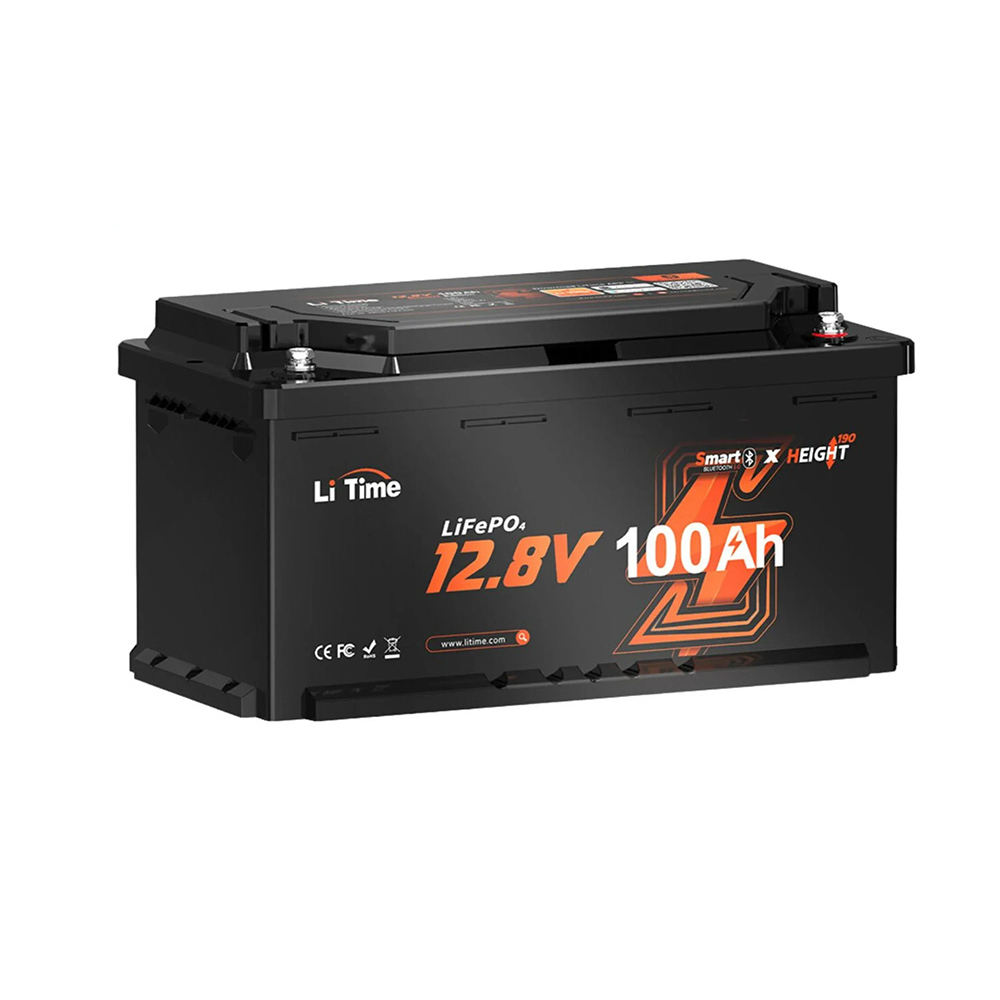

   Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 100А*год LiFePO4 LiTime H190 L12V100-100-H190-BT-4-AC150

   Ціна без ПДВ

   10 926,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

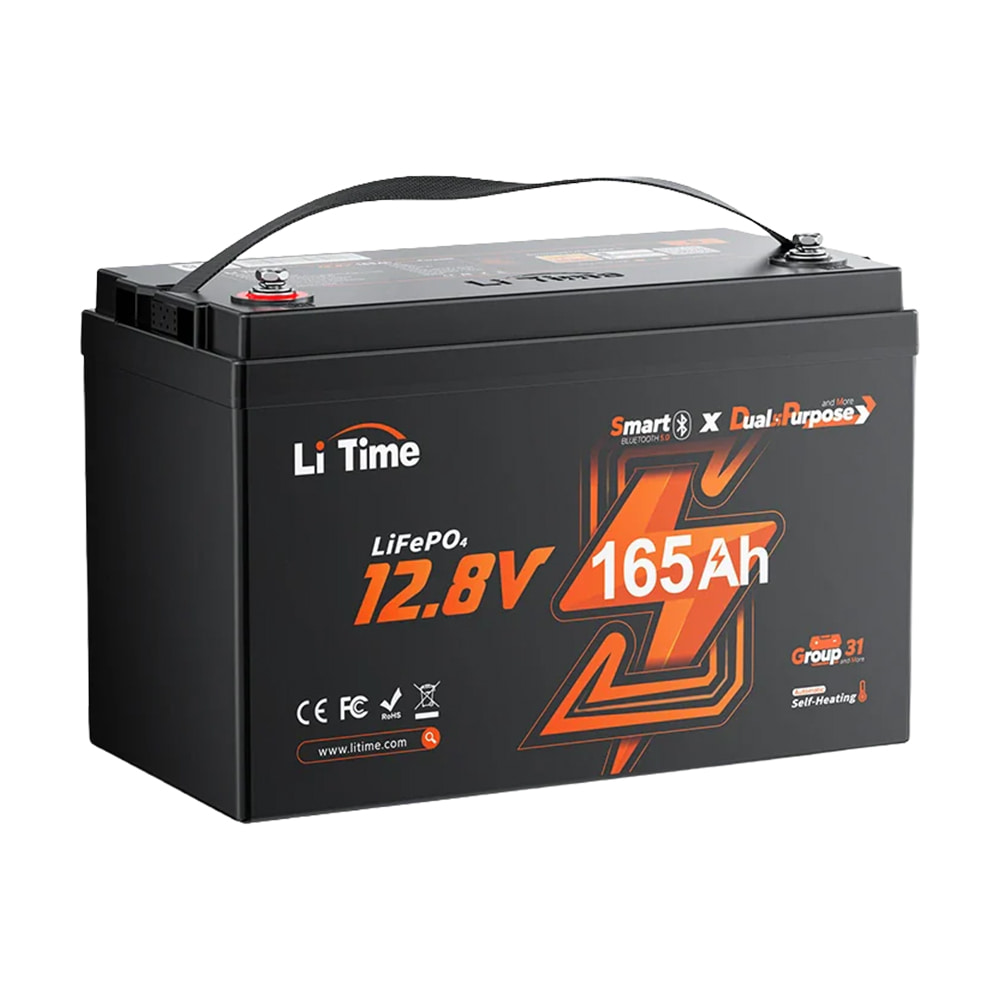

   Акумуляторна батарея літій-залізо-фосфатна з Bluetooth та підігрівом стартерна / тягова 12.8В 165А*год LiFePO4 LiTime Dual Purpose L12V165-150-DP-BT-CCA1K2-4-A100

   Ціна без ПДВ

   18 444,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
10.

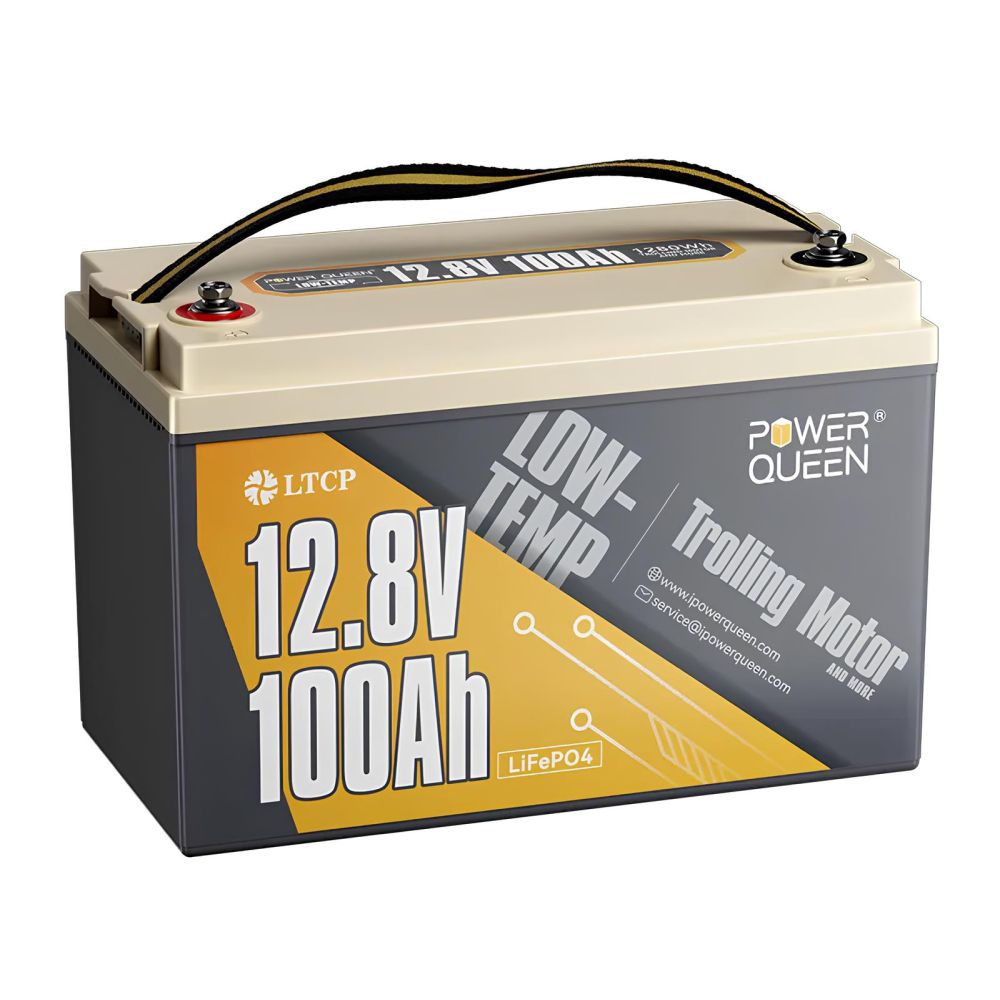

    Акумуляторна батарея літій-залізо-фосфатна тягова 12.8В 100А*год LiFePO4 Low-temp Power Queen P12V100-100-LTP-4-A100

    Ціна без ПДВ

    10 857,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
11.

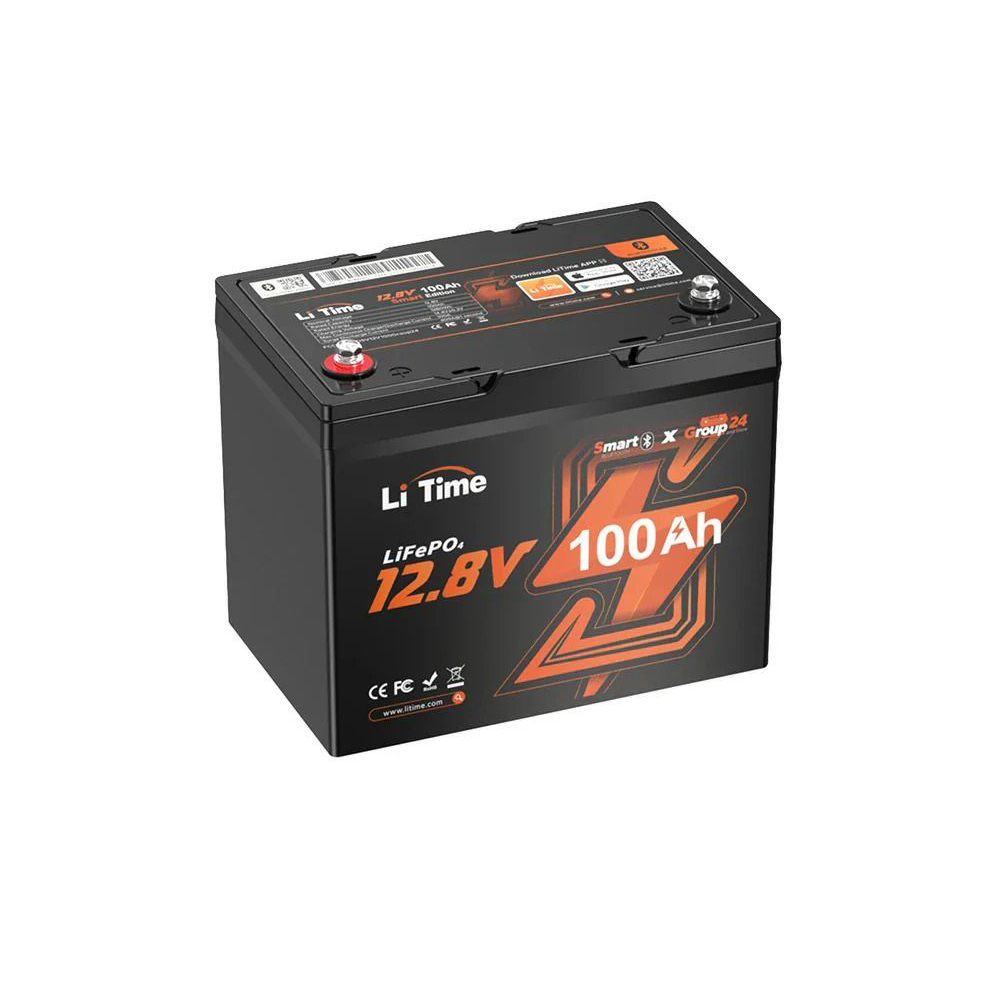

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 100А*год LiFePO4 LiTime Group24 L12V100-100-GROUP24-BT-4-A70

    Ціна без ПДВ

    10 926,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
12.

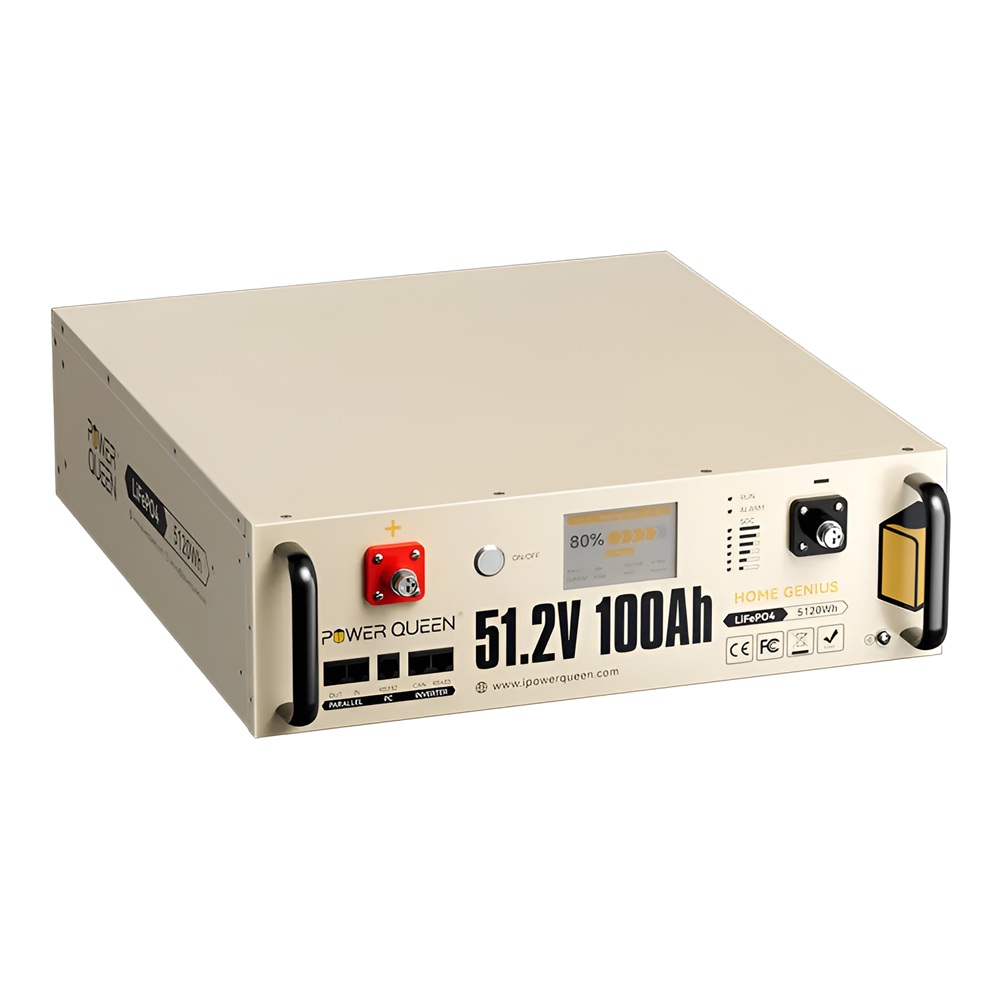

    Акумуляторна батарея літій-залізо-фосфатна LiFePO4 51.2В 5120Вт*год Power Queen P51.2V100-100-COM-16-S3U монтаж в стійку 19"

    Ціна без ПДВ

    35 442,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
13.

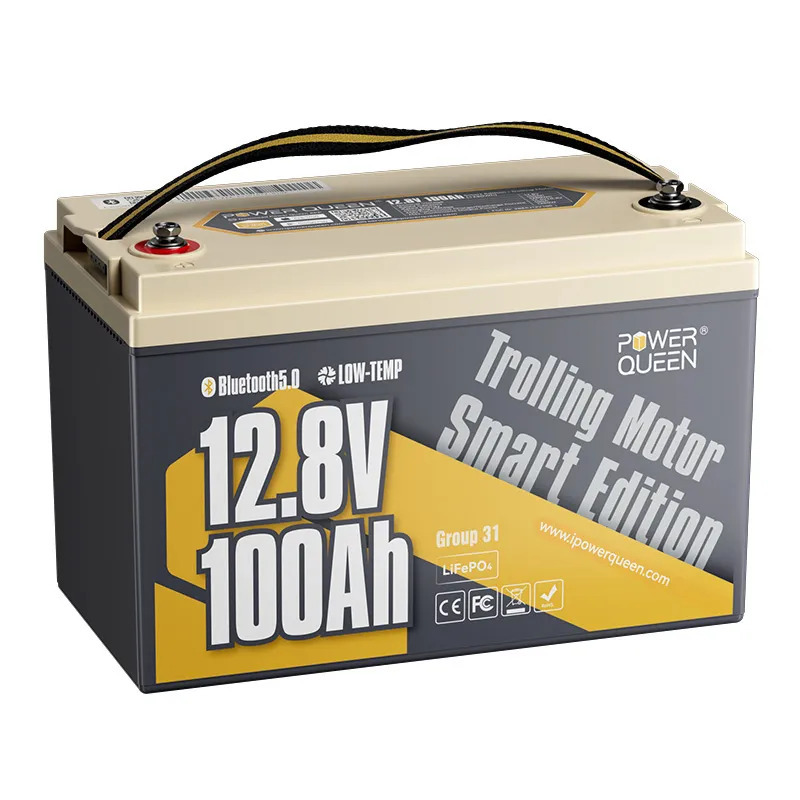

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth тягова 12.8В 100А*год LiFePO4 Low-temp Power Queen P12V100-100-LTP-BT-4-A100

    Ціна без ПДВ

    11 168,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
14.

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 140А*год LiFePO4 Power Queen H190 P12V140-150-RV190-BT-4-AC150

    Ціна без ПДВ

    16 744,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
15.

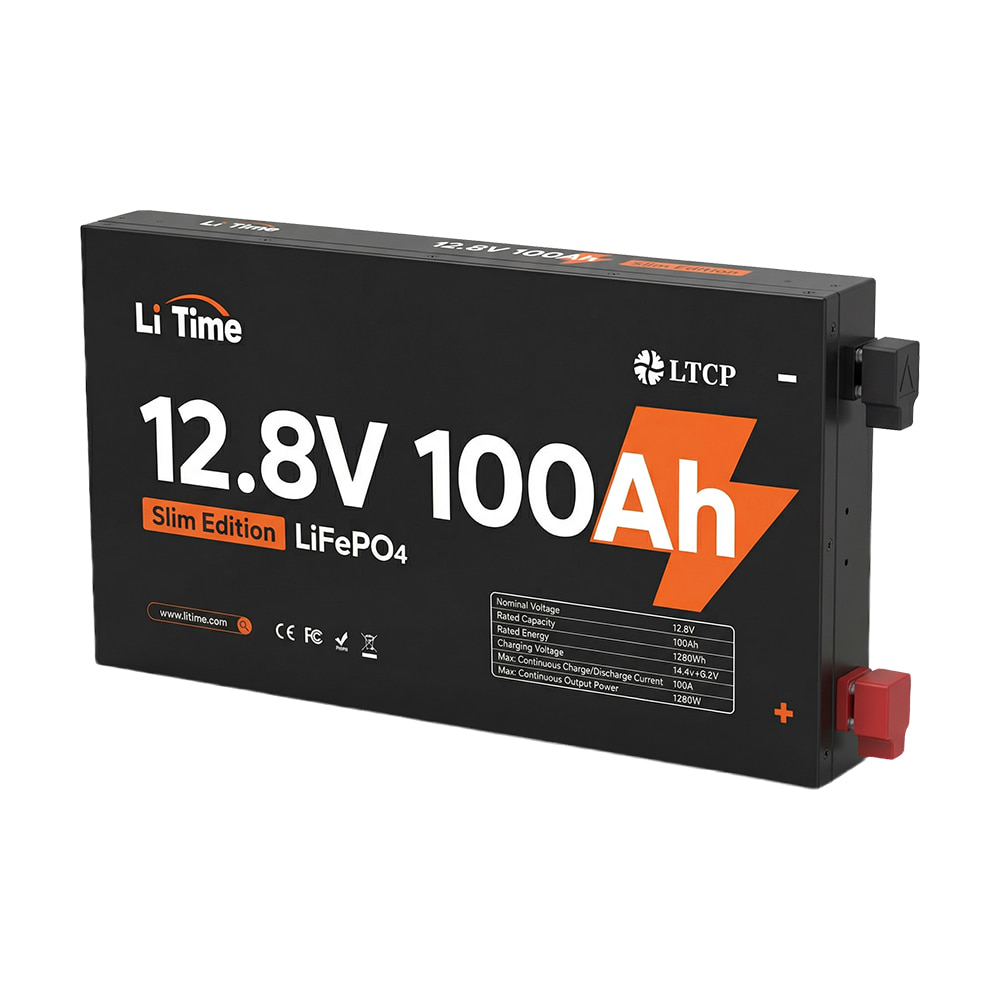

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 100А*год LiFePO4 LiTime Slim 12V100-100-SLIM-LTCP-4-SE100 ультратонка

    Ціна без ПДВ

    14 256,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
16.

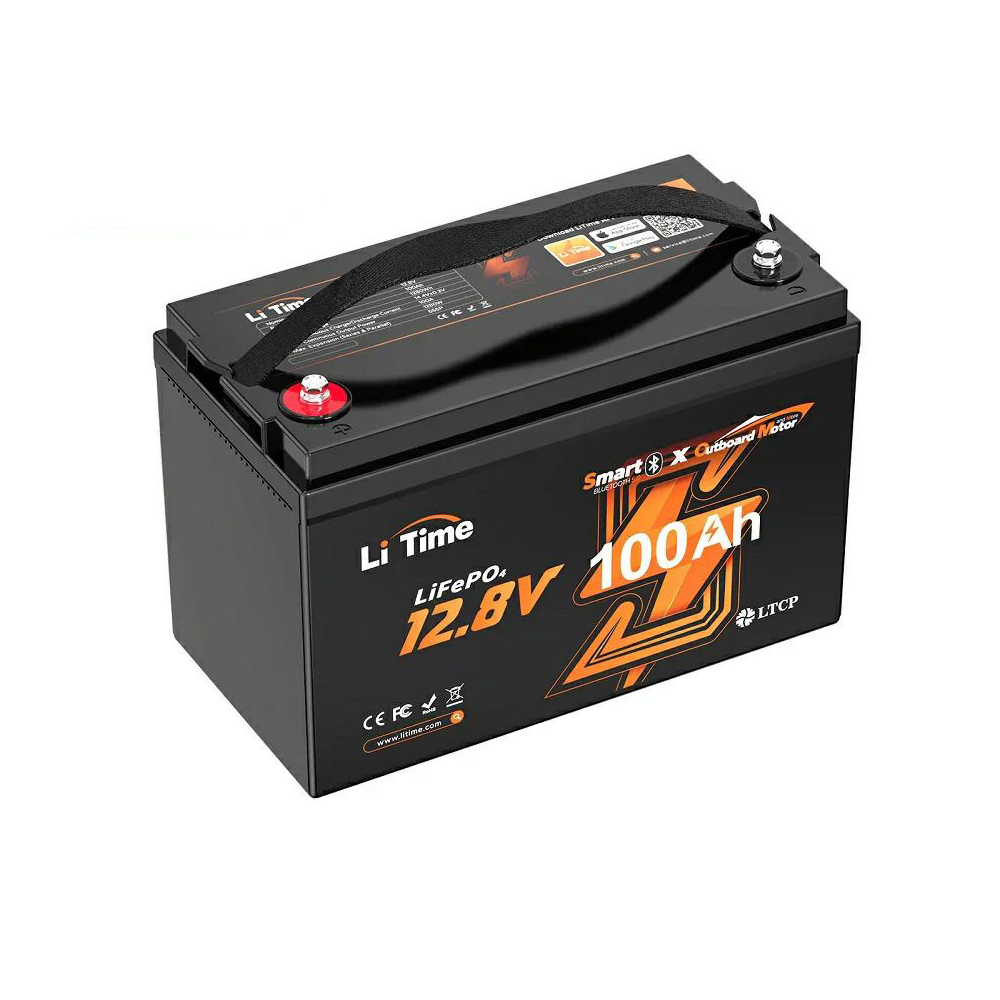

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth тягова 12.8В 100А*год LiFePO4 LiTime OBM L12V100-100-OBM-BT-4-A100

    Ціна без ПДВ

    10 926,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
17.

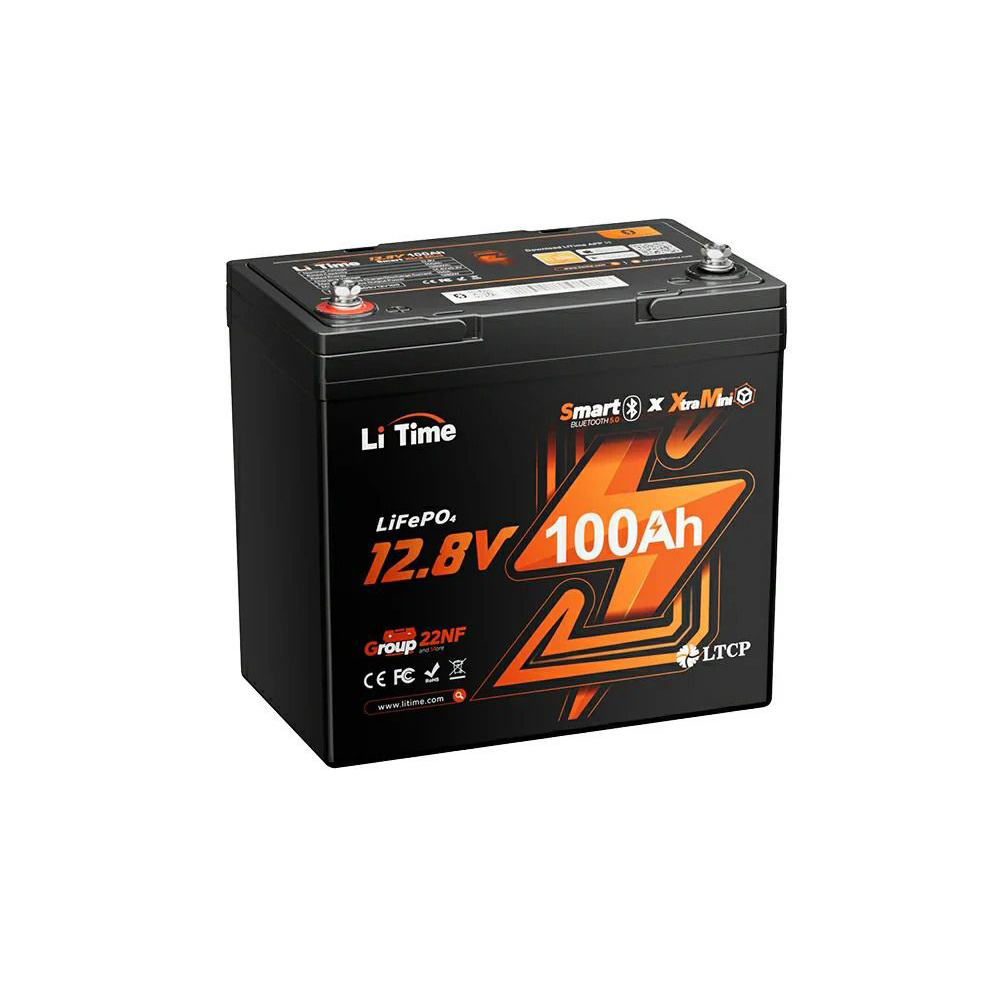

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 12.8В 100А*год LiFePO4 LiTime Xtramini L12V100-100-XTRA-MINI-BT-4-A55

    Ціна без ПДВ

    10 926,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
18.

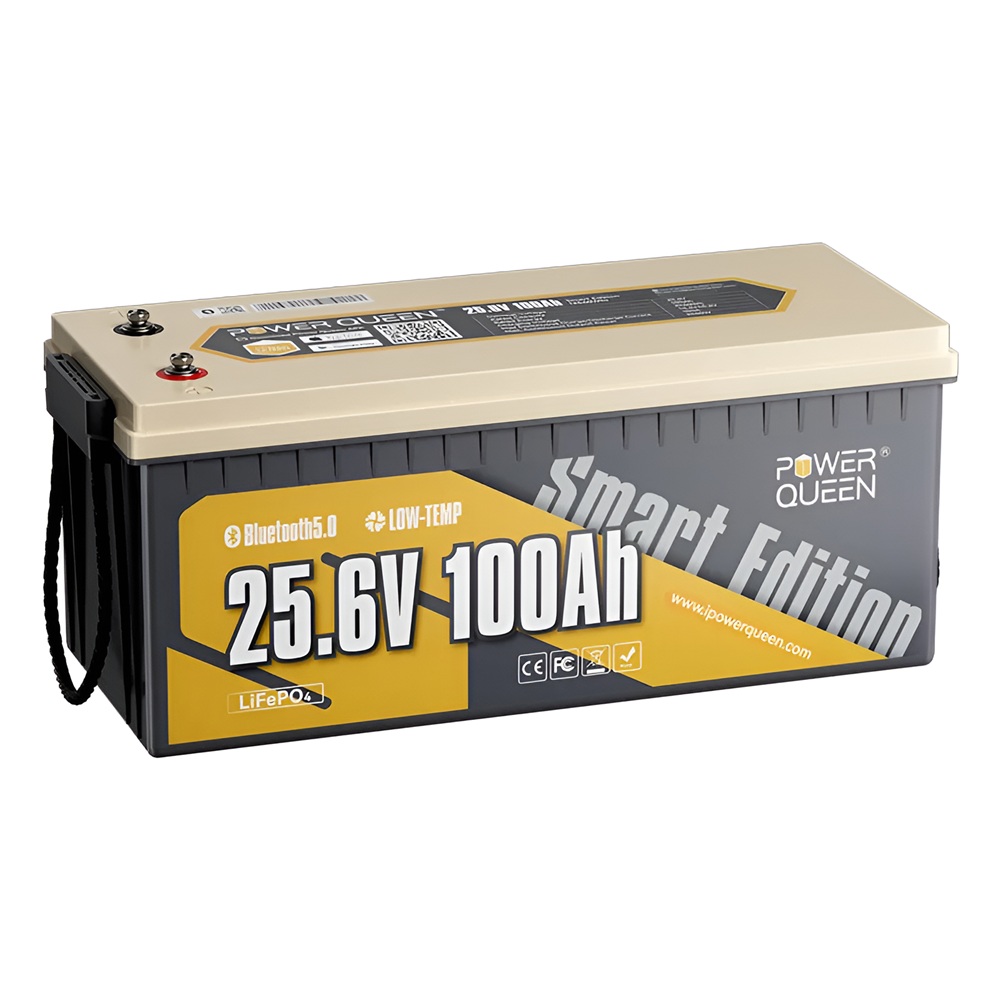

    Акумуляторна батарея літій-залізо-фосфатна з Bluetooth 25.6В 100А*год LiFePO4 Power Queen P24V100-100-BASIC-BT-8-A160

    Ціна без ПДВ

    25 116,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
19.

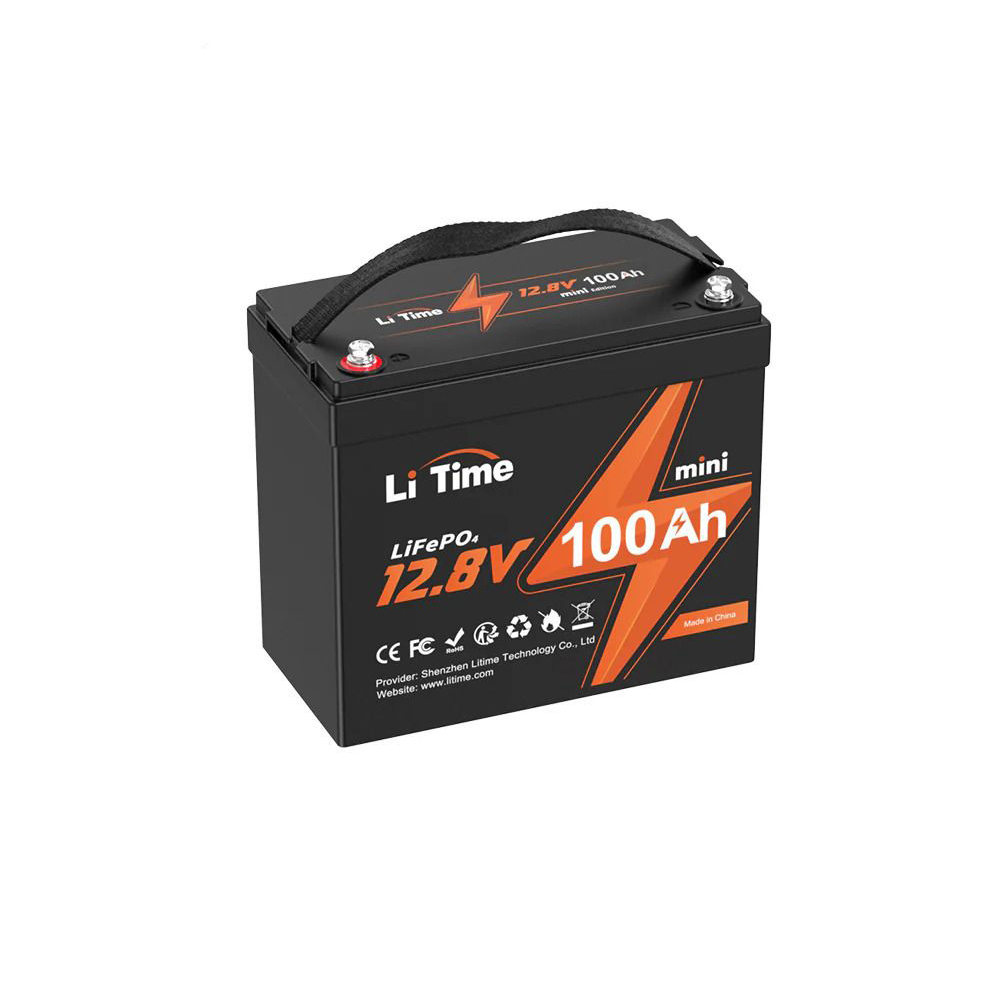

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 100А*год LiFePO4 LiTime Mini L12V100-100-MINI-16-A60

    Ціна без ПДВ

    10 870,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
20.

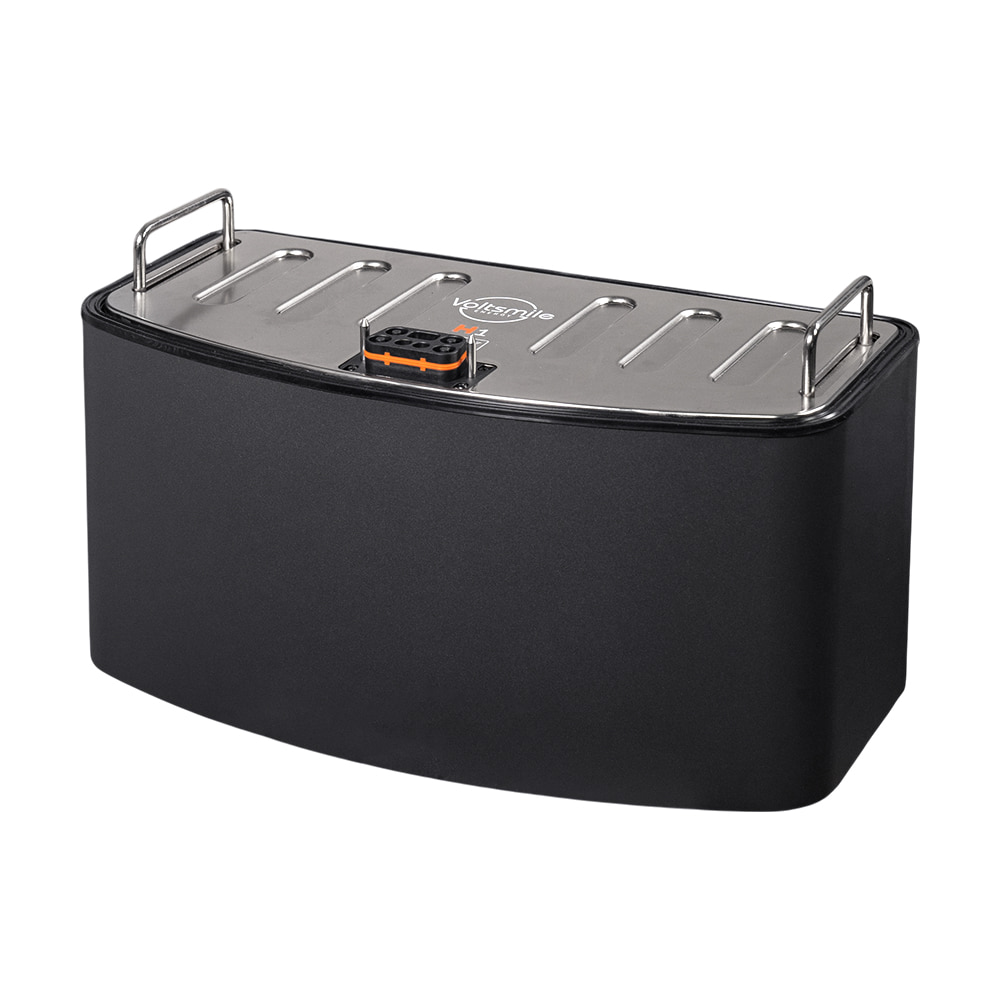

    Акумуляторна батарея літій-залізо-фосфатна LiFePO4 51.2В 5120Вт*год Voltsmile H-Battery підлоговий монтаж

    Ціна з ПДВ

    51 899,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння

Терморегуляція та захист від температурних коливань

Ефективність літієвих батарей падає за низьких температур через уповільнення хімічних реакцій. Заряджання на морозі нижче 0°C викликає незворотні пошкодження. Всередині елементів живлення починає утворюватися твердий металевий наліт, який руйнує структуру батареї. Це безповоротно зменшує ємність акумулятора, і він перестає тримати заряд. Розумна плата стежить за датчиками температури й просто заборонить процес заряджання, доки пристрій не опиниться в теплі.

Як система BMS захищає інвертори та power station

Контролер розроблений насамперед для того, щоб захистити користувача та саме обладнання від небезпечних ситуацій. Рідкий електроліт всередині звичайних літієвих елементів може спалахнути, якщо пристрій працює на межі можливостей.

Система стежить, щоб акумулятор не перевантажувався. Без такого нагляду батарея може піти в тепловий розгін – небезпечний стан, коли вона стрімко нагрівається і вже не може самостійно охолонути. Захисна система спрацьовує на випередження: подача струму припиняється автоматично, не дозволяючи акумулятору розжаритися чи зайнятися.

1.

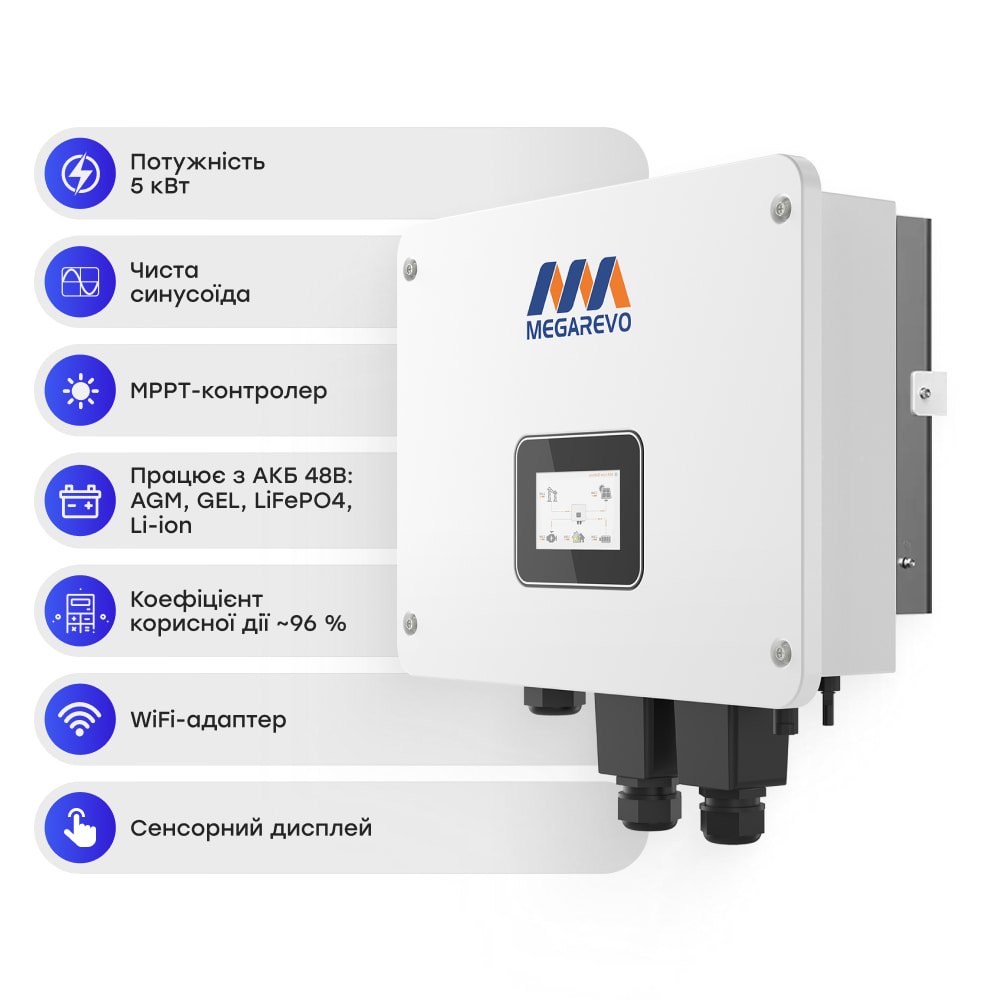

   Гібридний інвертор для сонячних панелей 5kW Off-Grid Megarevo 05KL1D

   2

   Ціна без ПДВ

   30 360,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

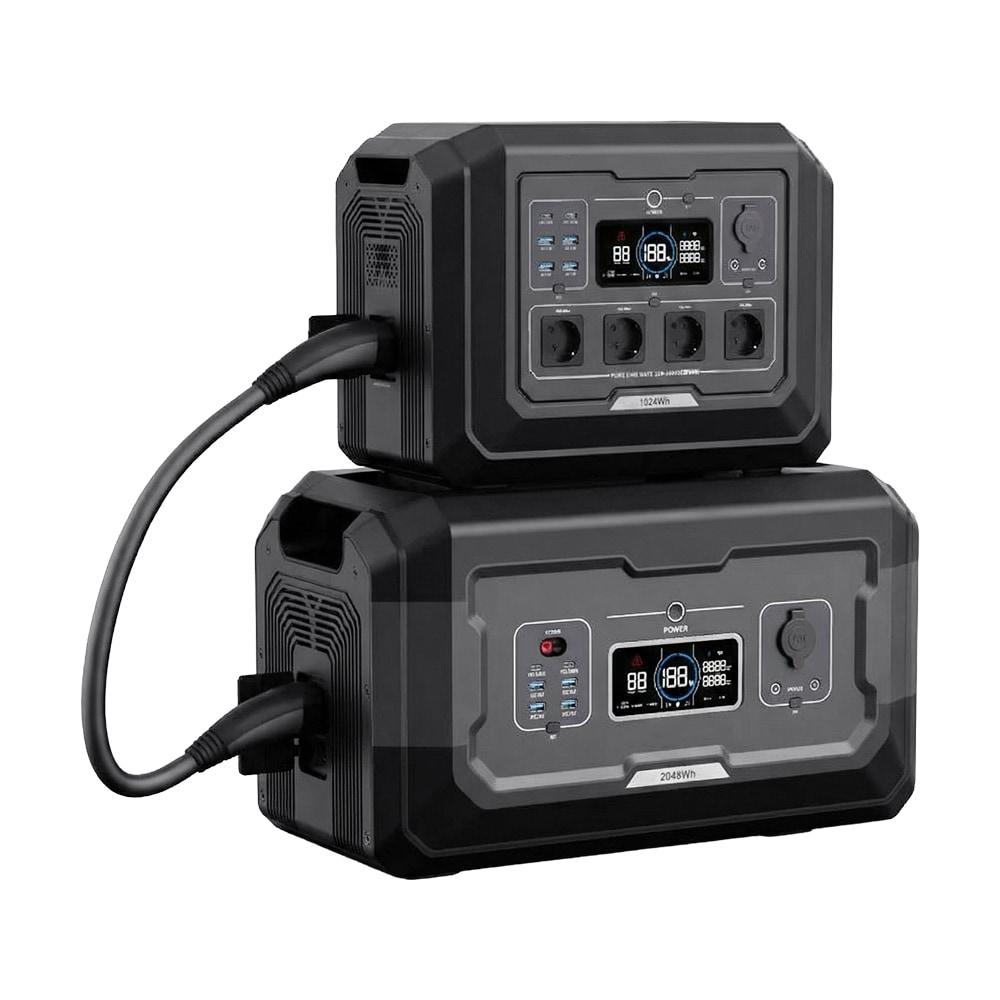

   Комплект резервного живлення OUPES 3072Wh 2000W: зарядна станція OUPES Mega 1 S1 2000W 1024Wh LiFePO4 та додаткова батарея OUPES S2-BAT 2048Wh LiFePO4

   Ціна з ПДВ

   69 091,00 ₴

   65 703,12 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

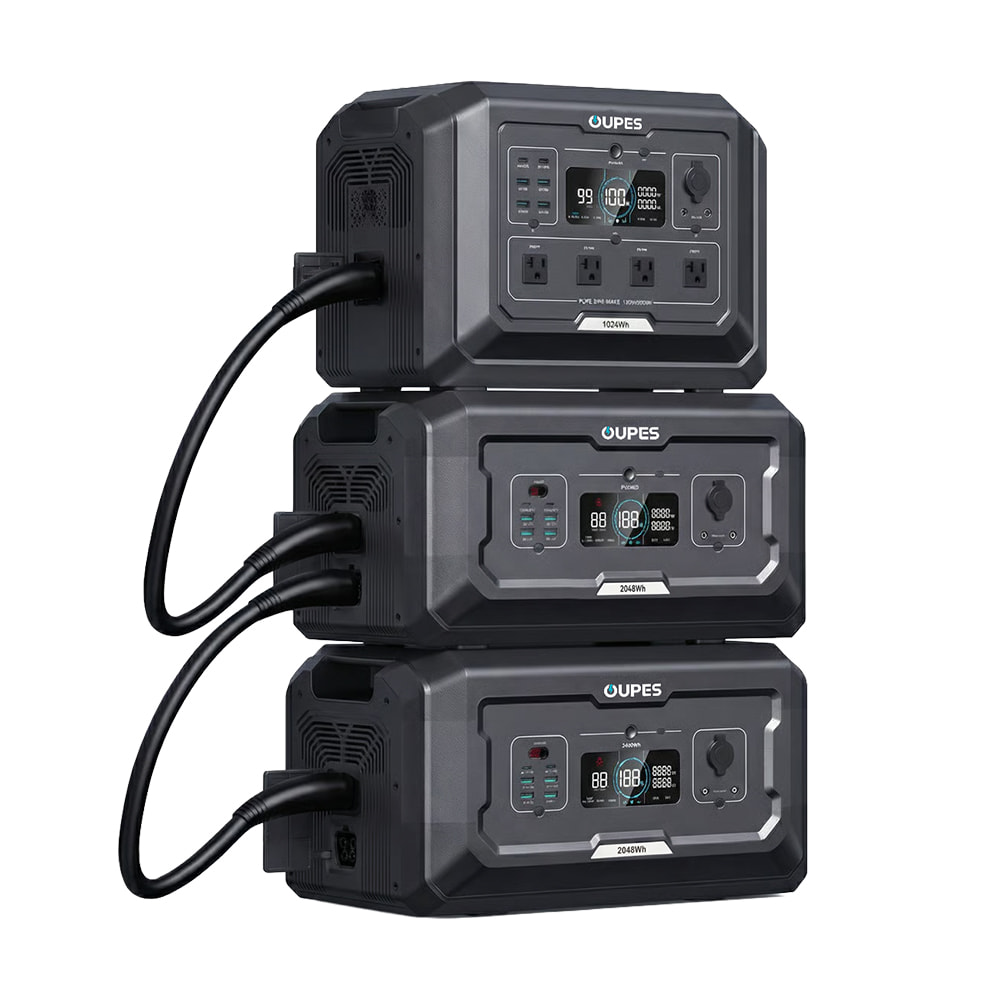

   Комплект резервного живлення OUPES 5120Wh 2000W: зарядна станція OUPES Mega 1 S1 2000W 1024Wh LiFePO4 та 2 додаткові батареї OUPES S2-BAT 2048Wh LiFePO4

   Ціна з ПДВ

   103 170,00 ₴

   99 100,54 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

   Портативна зарядна станція OUPES Mega 1 S1 2000W 1024Wh LiFePO4

   3

   Ціна з ПДВ

   35 012,00 ₴ 32 965,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

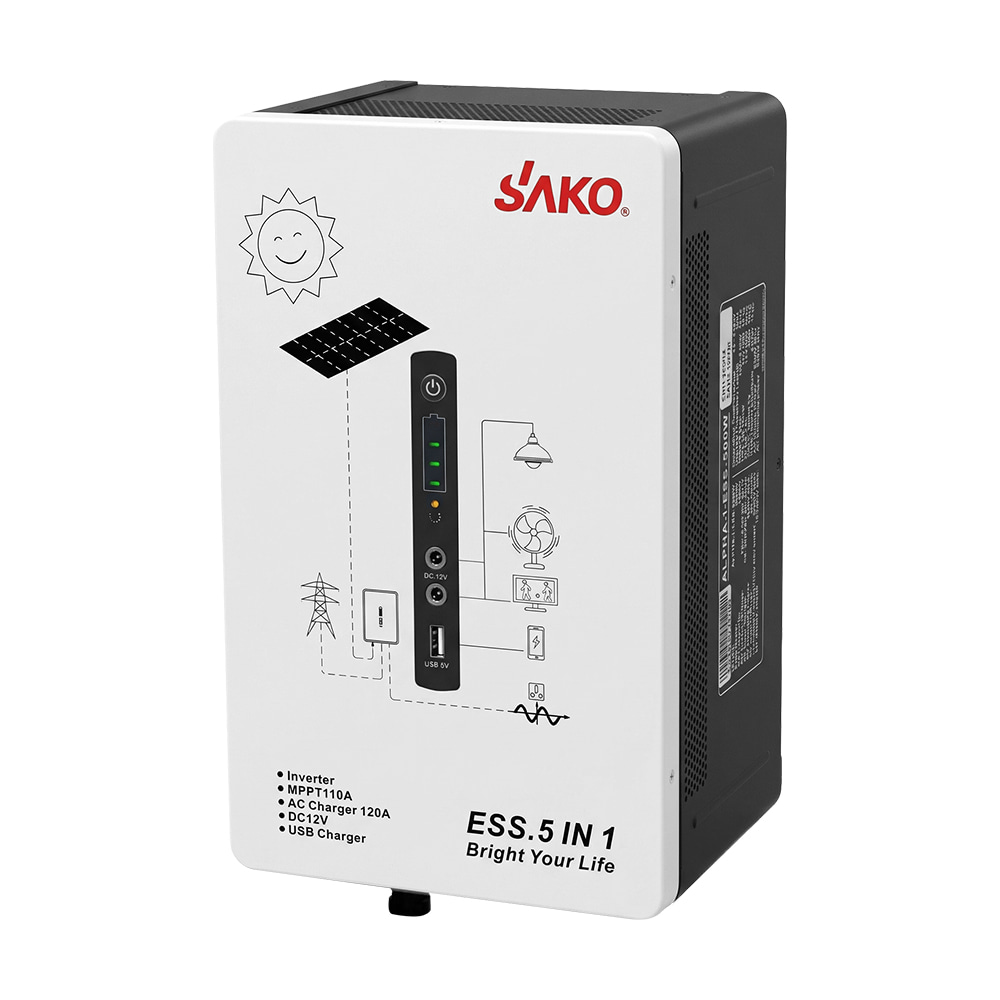

   Портативна зарядна станція – система резервного живлення (інвертор та батарея) Sako Alpha-ESS-500W/1KWh. Потужність 500 Вт, енергоємність 1004.8 Вт*год, LifePO4

   Ціна з ПДВ

   19 550,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

   Гібридний інвертор 6.5kVA/6.2kW Sako SUNON V 6.5KVA/6200W/48V+120A MPPT

   1

   Ціна з ПДВ

   26 483,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
7.

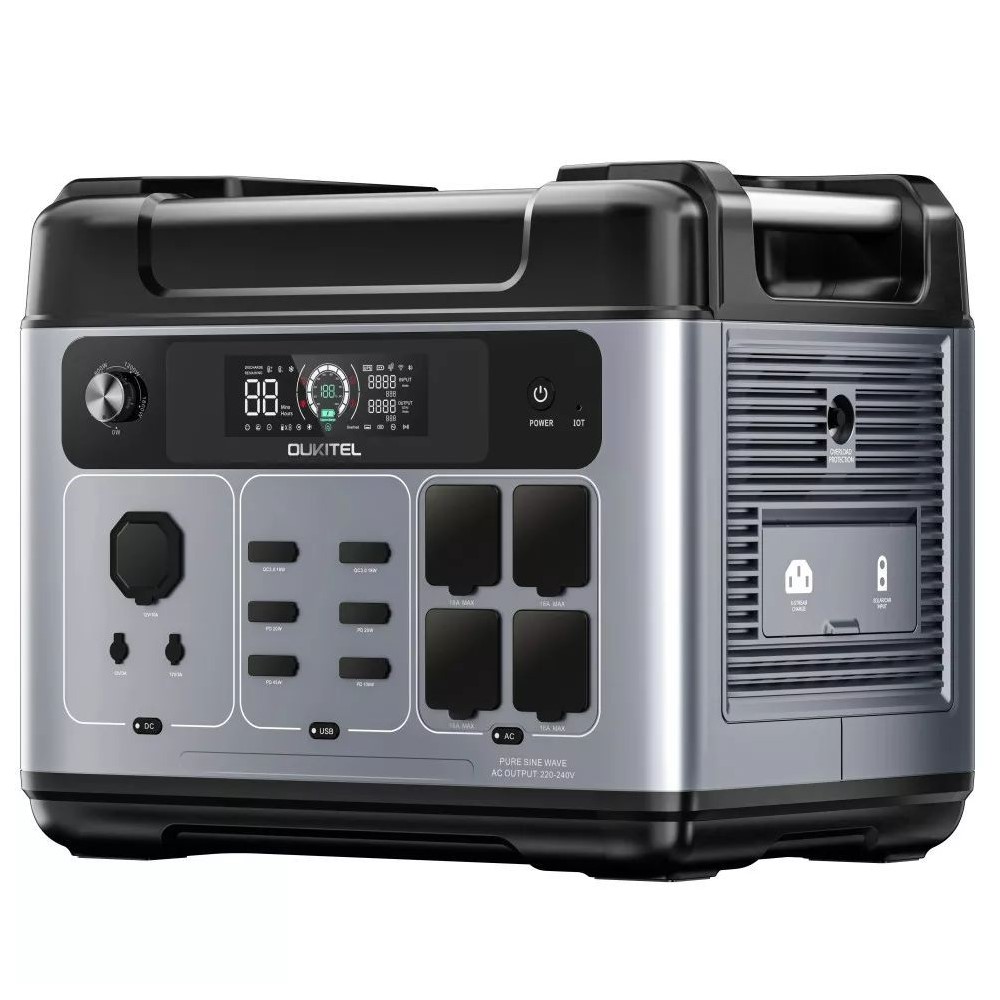

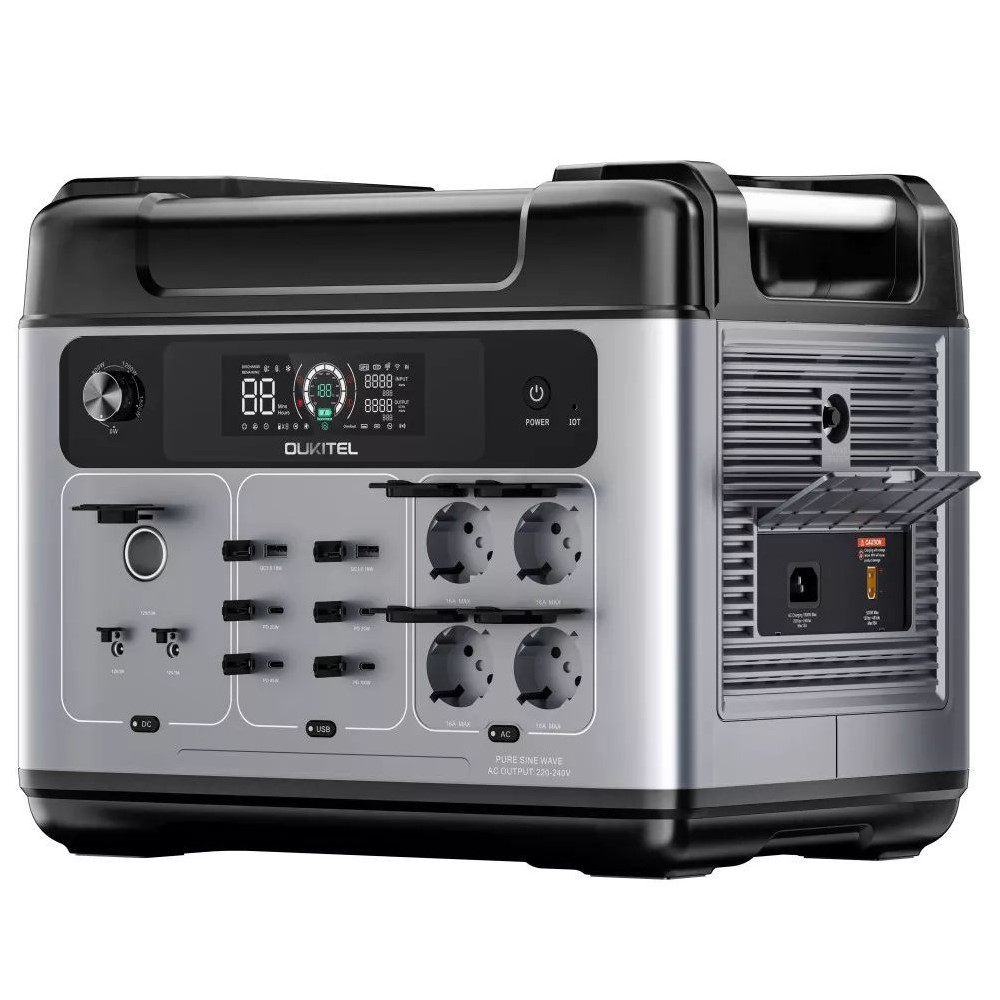

   Портативна зарядна станція OUKITEL P2001E PLUS 2400W 2048Wh

   Ціна з ПДВ

   41 025,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
8.

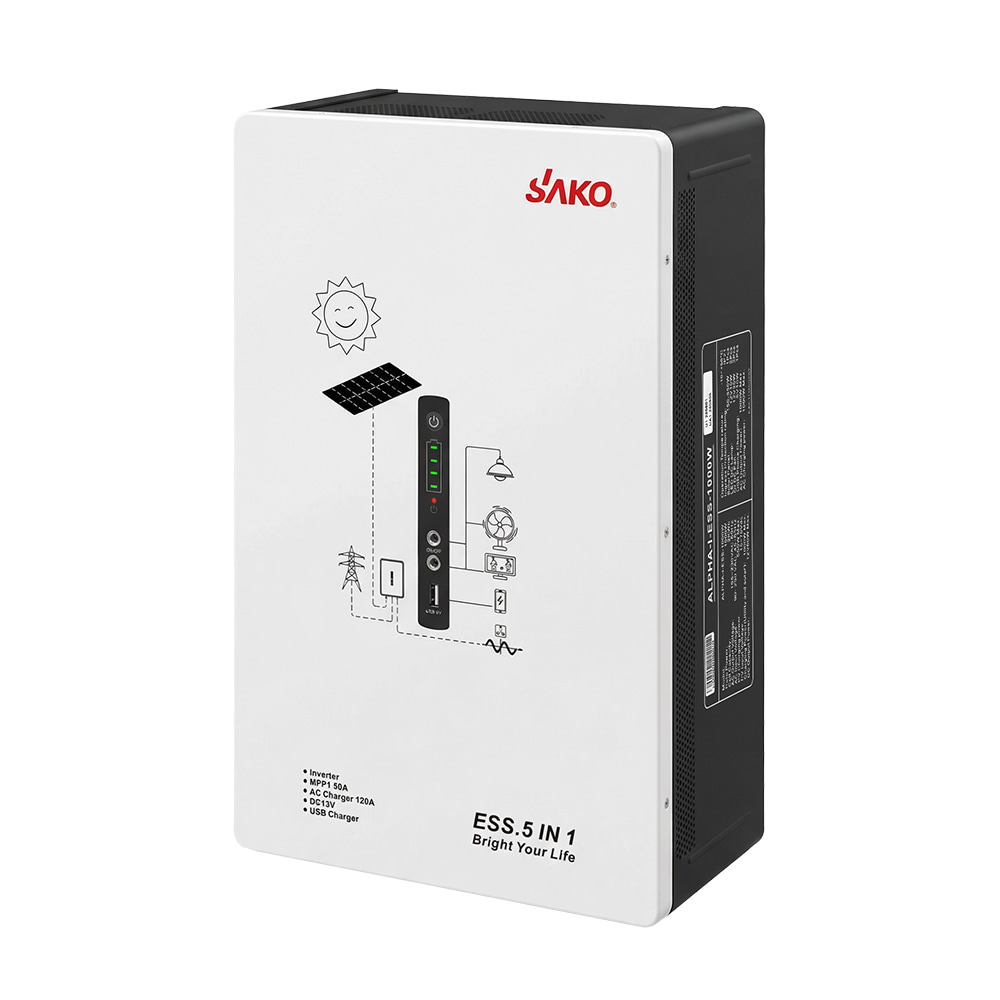

   Портативна зарядна станція – система резервного живлення (інвертор та батарея) Sako Alpha-ESS-1000W/2KWh. Потужність 1000 Вт, енергоємність 2009.6 Вт*год, LifePO4

   Ціна з ПДВ

   28 463,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

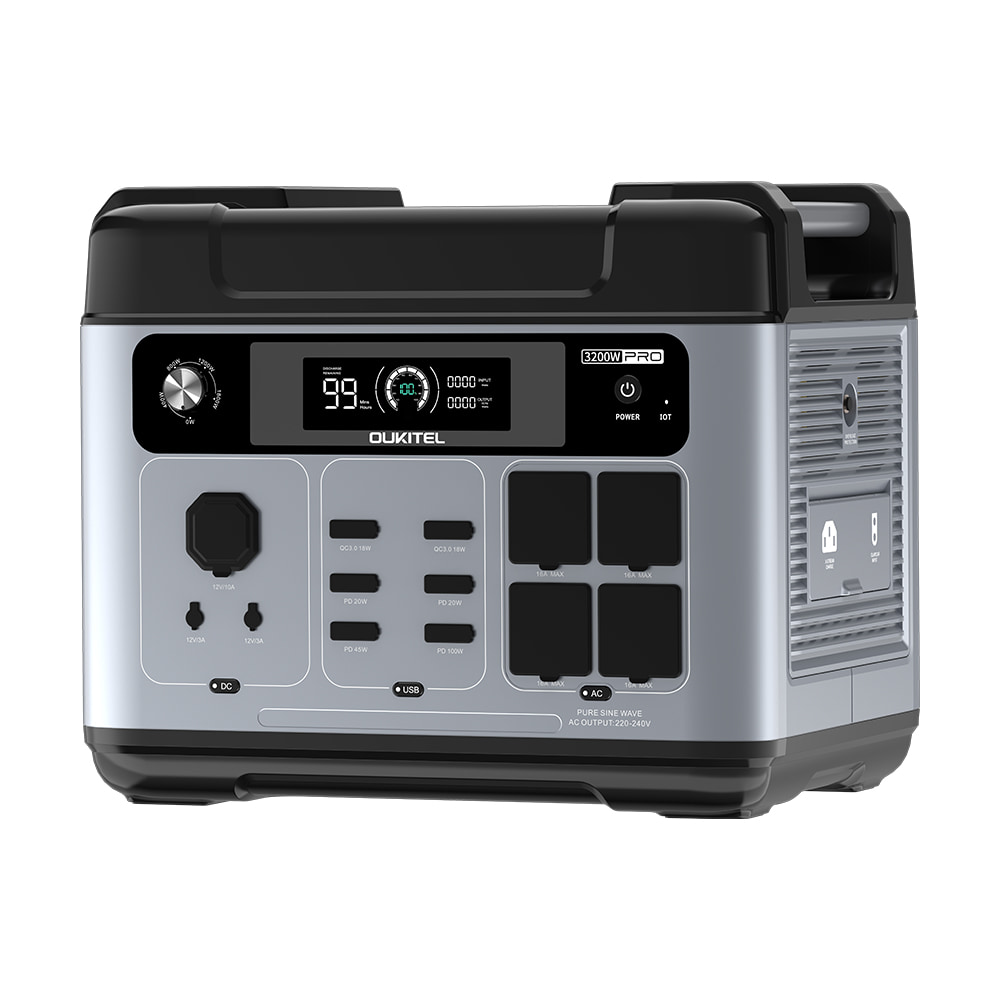

   Портативна зарядна станція OUKITEL P2001E PRO 3200W 2048Wh

   Ціна з ПДВ

   42 765,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
10.

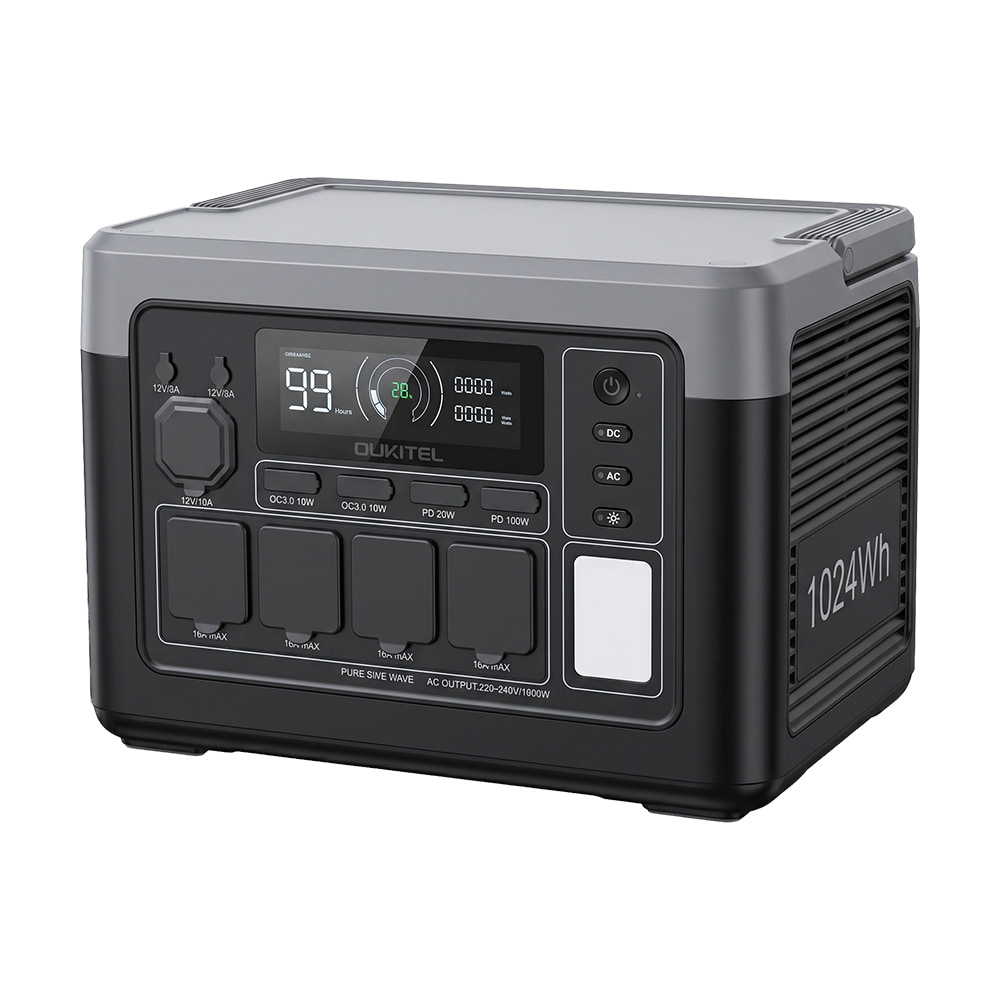

    Портативна зарядна станція OUKITEL P1000E PLUS 1800W 1024Wh

    Ціна з ПДВ

    23 765,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
11.

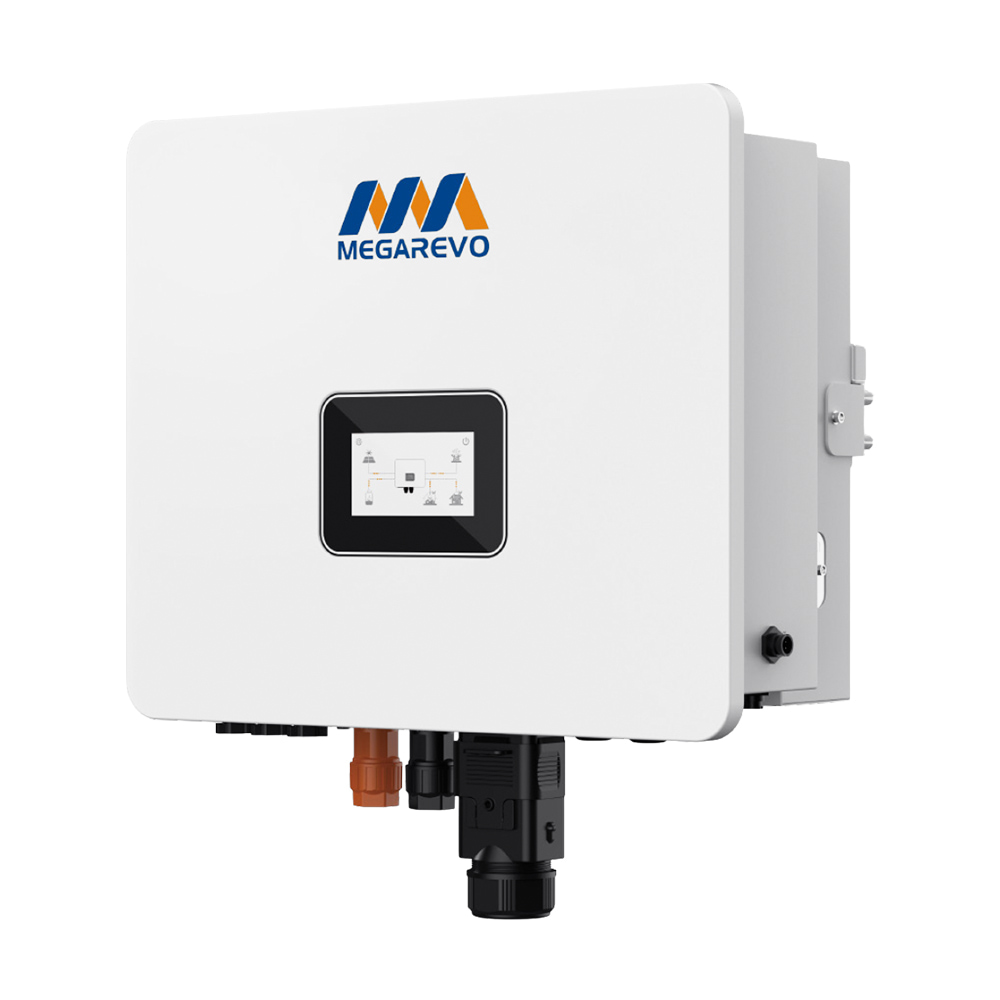

    Гібридний однофазний інвертор для сонячних панелей 10kW Megarevo R10KL1DA-G2S 2 MPPT WiFi

    Ціна без ПДВ

    74 800,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
12.

    Портативна зарядна станція OUKITEL P5000E Pro 4000W 5120Wh

    3

    Ціна з ПДВ

    129 965,00 ₴ 94 965,00 ₴

    Купити

    Додати до списку бажань Додати для порівняння
13.

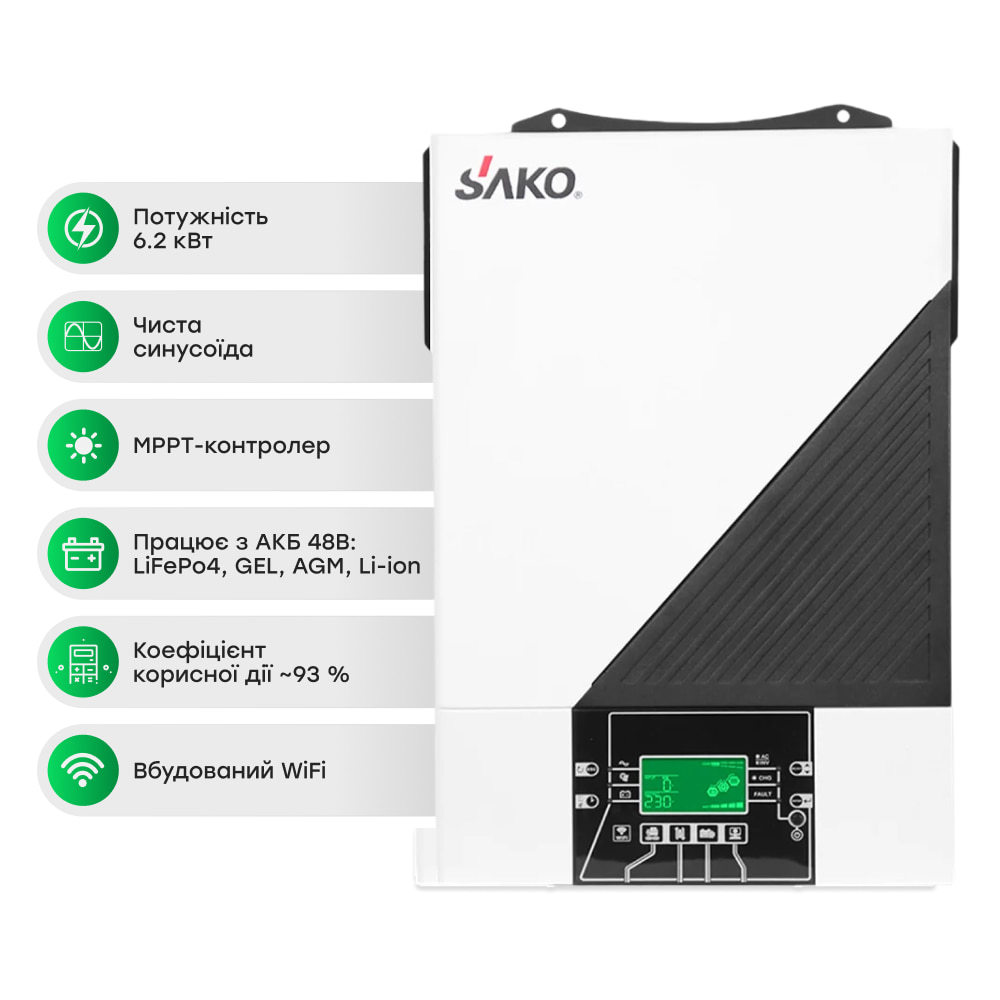

    Автономний інвертор для сонячних панелей 6.2kW Sako SUNON IV 6.2KW/48V +120A MPPT, Off grid

    21 941,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
14.

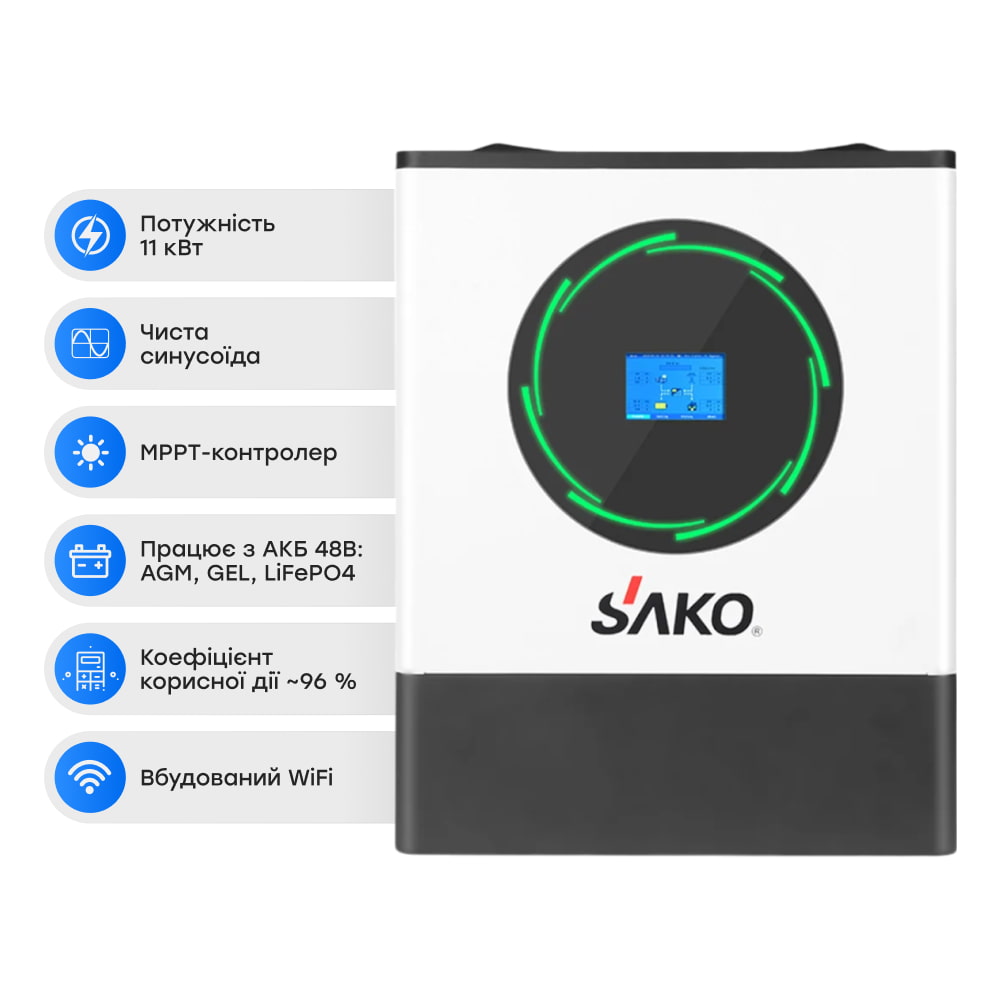

    Гібридний інвертор 11kW Sako SUNPOLO-11K 11KW/48V+150A MPPT S2

    55 014,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
15.

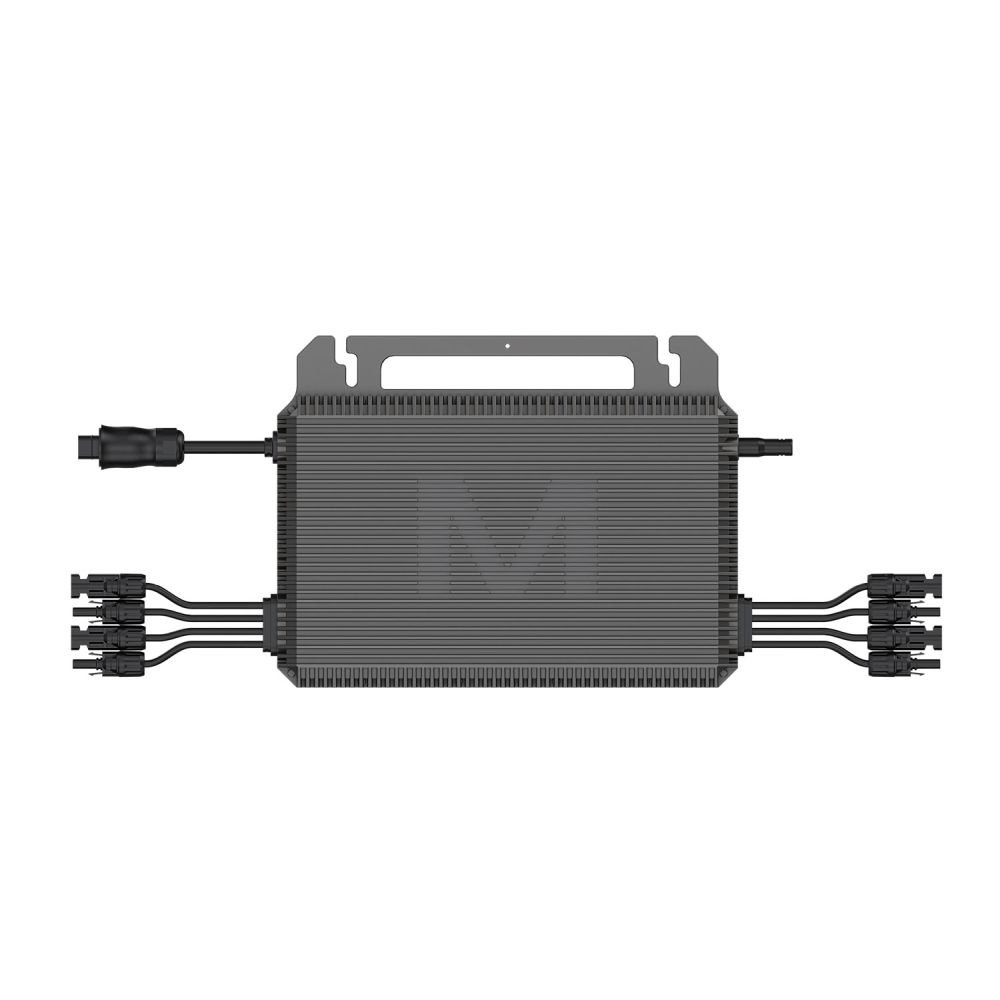

    Мікроінвертор для сонячних панелей 2kW Marstek M4-2000 Saturn-M 4 MPPT On-grid

    0,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
16.

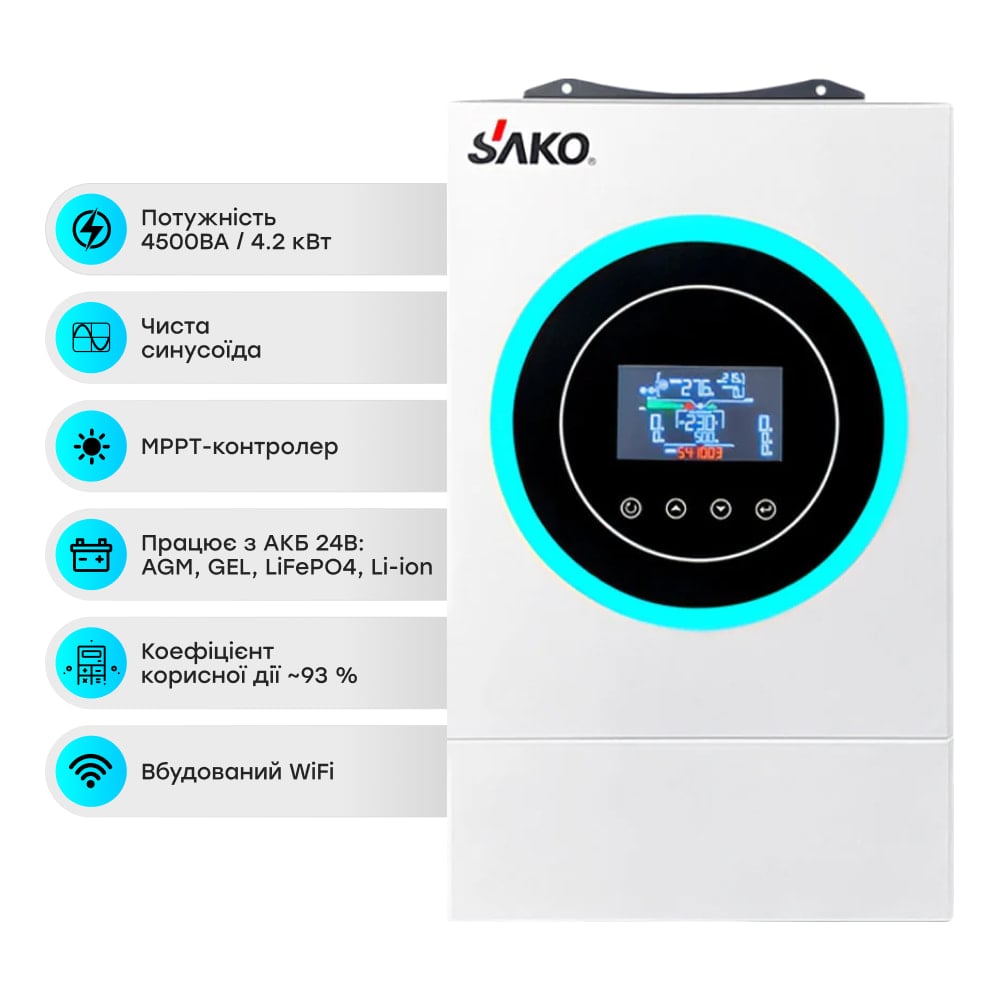

    Гібридний інвертор 4.5kVA/4.2kW Sako SUNON V 4.5KVA/4200W/24V+120A MPPT

    23 884,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
17.

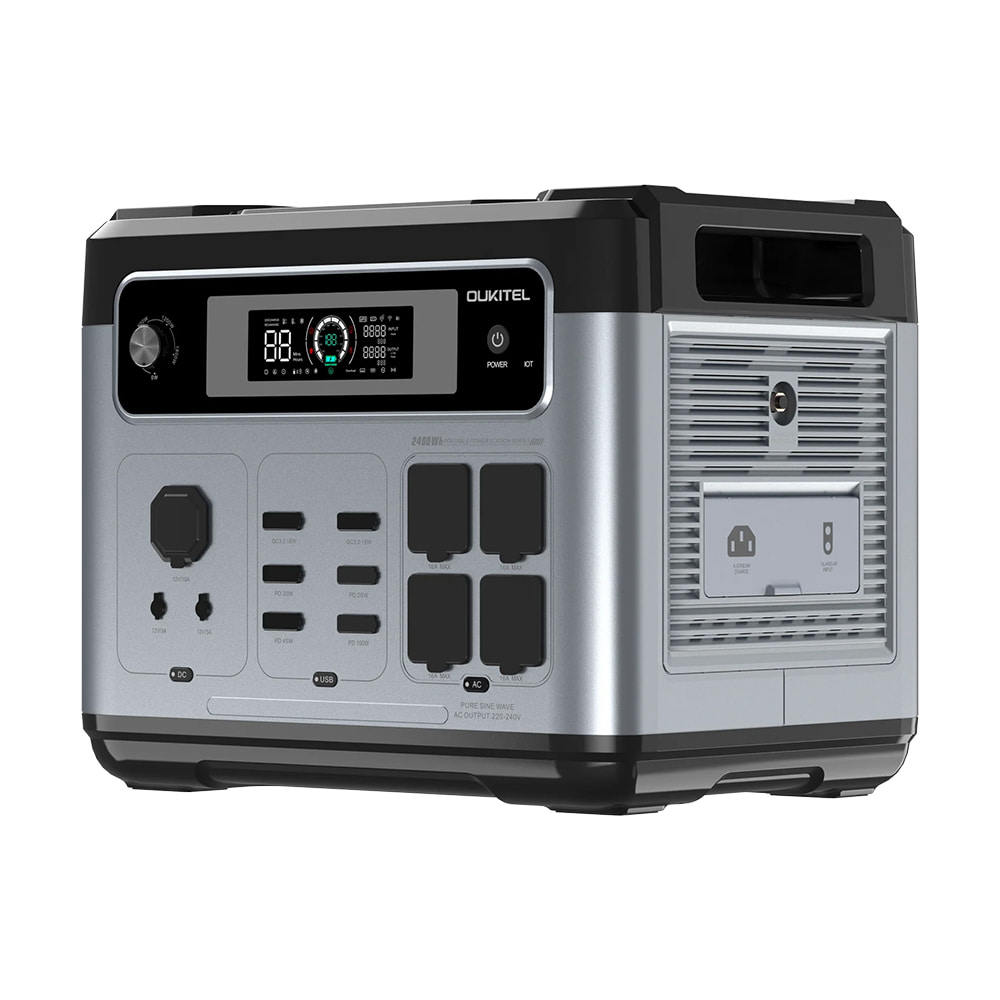

    Портативна зарядна станція OUKITEL P2400E 2400W 2048Wh

    3

    47 095,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
18.

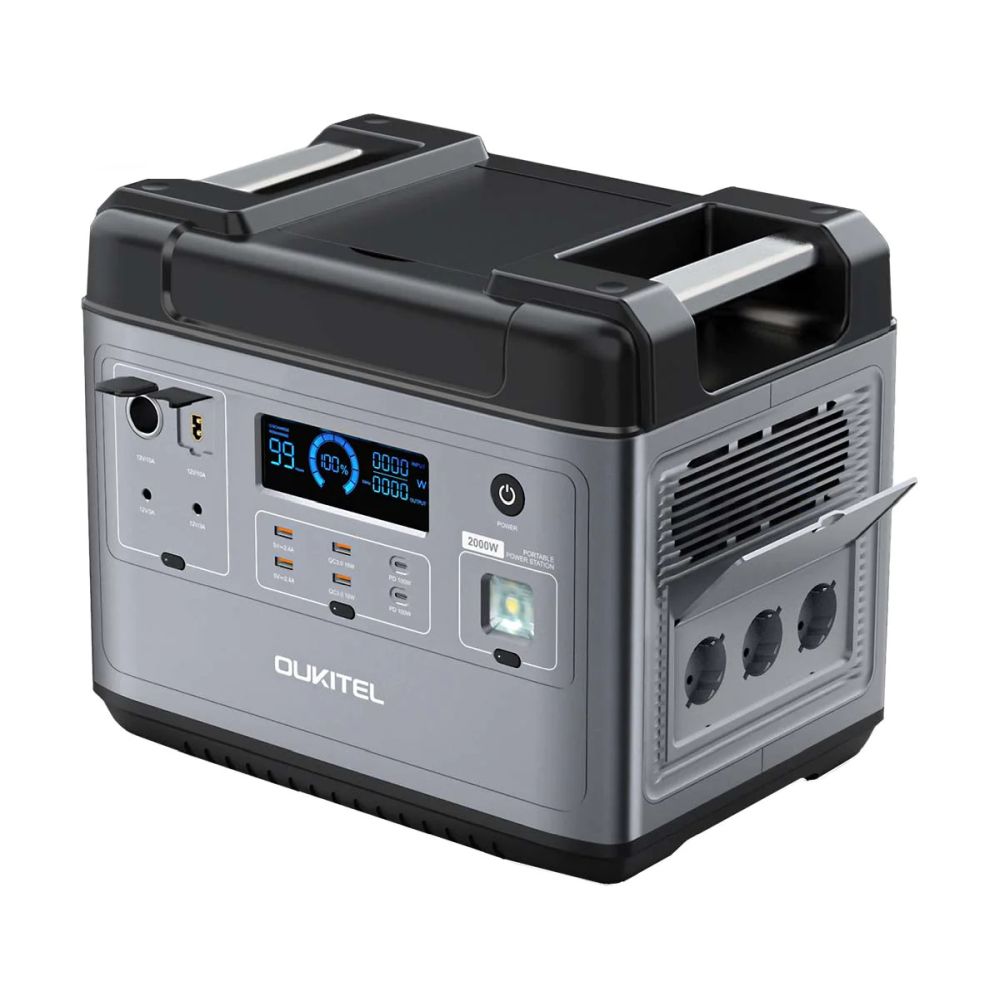

    Портативна зарядна станція OUKITEL P2001E 2000W 2000Wh

    38 086,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
19.

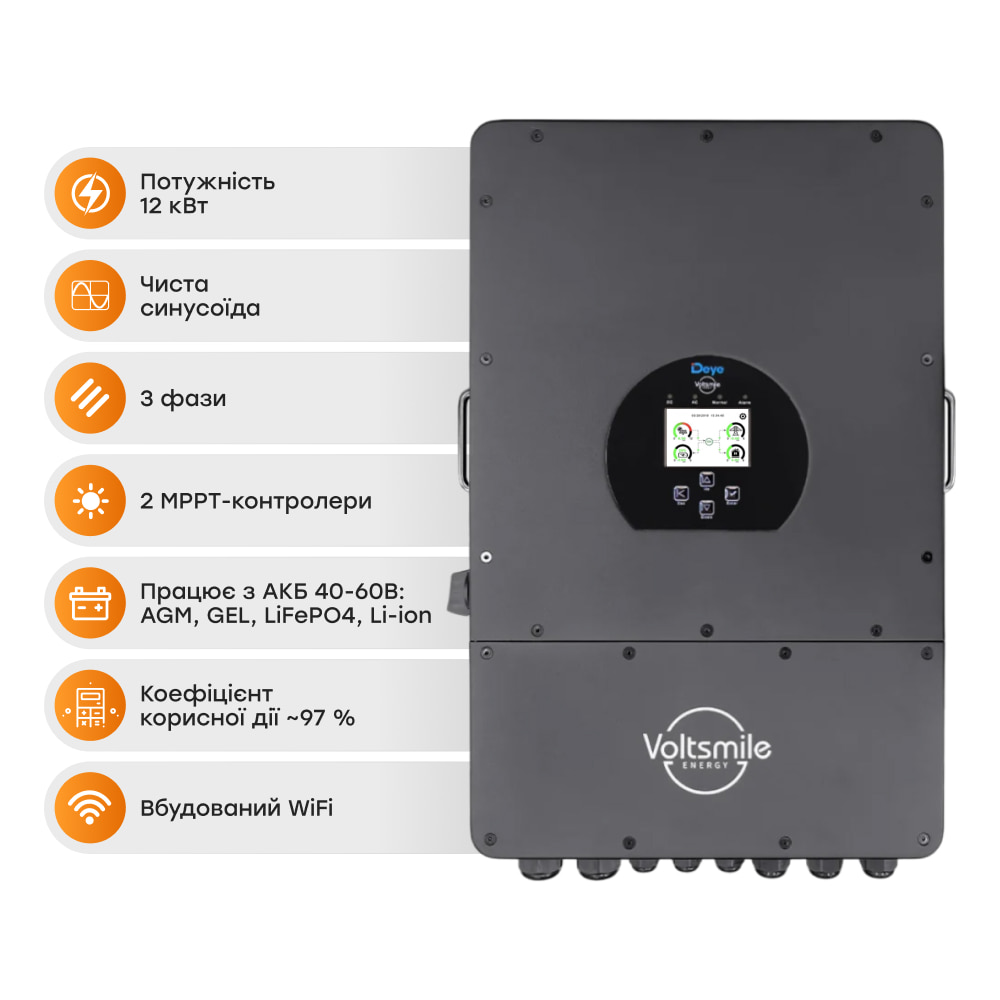

    Гібридний трифазний інвертор Voltsmile 12kW hybrid EU-IP65

    115 885,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
20.

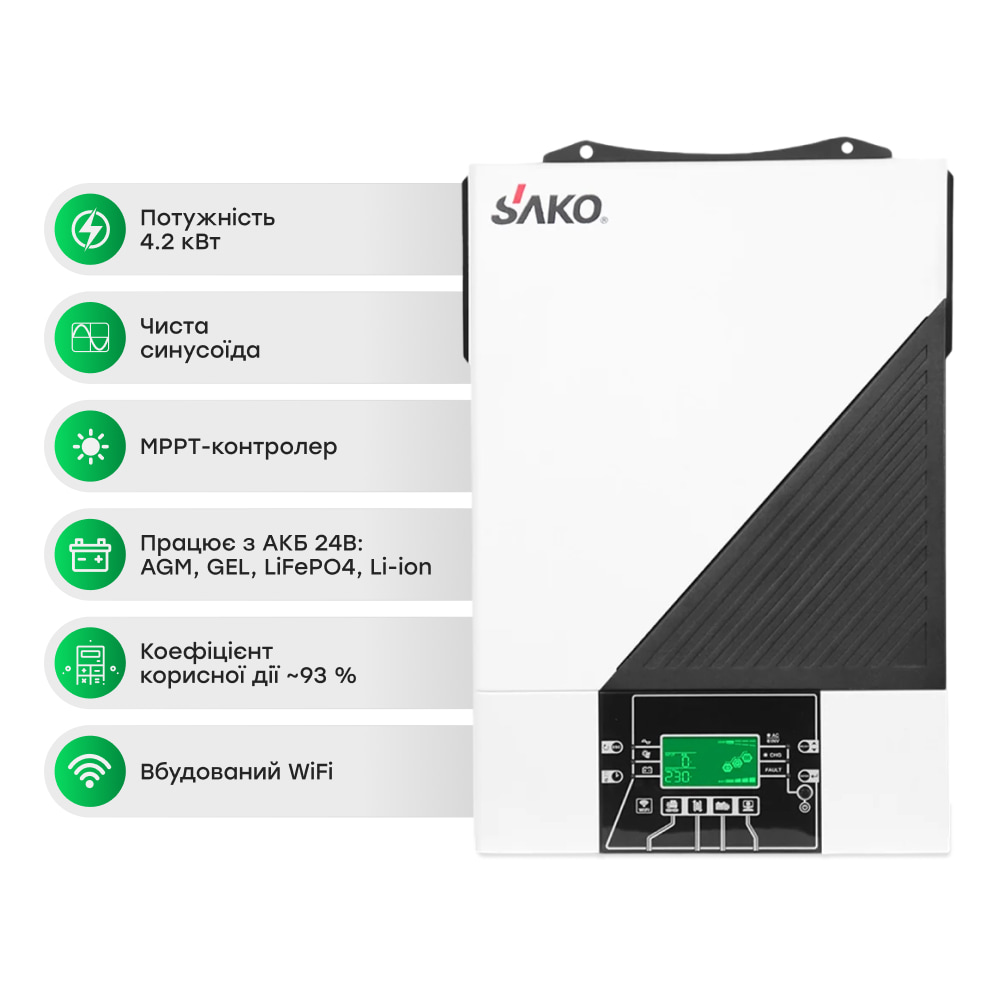

    Автономний інвертор для сонячних панелей 4.2kW Sako SUNON IV 4.2KW/24V +120A MPPT, Off grid

    15 371,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння

Типи систем керування акумуляторами в портативних електростанціях

Бренди впроваджують різні технічні рішення, щоб підтримувати рівномірне навантаження на осередки.

Пасивне та активне балансування комірок

Окремі літієві модулі всередині збірки віддають свій заряд із різною інтенсивністю. Через це одна частина батареї може зарядитися швидше за іншу. BMS вирішує цю проблему двома способами:

Пасивний та активний температурний контроль

Охолодження елементів живлення також буває різним. Пасивний метод базується на природному русі повітря або металевих радіаторах. Активний контроль передбачає примусове ввімкнення вбудованих вентиляторів за сигналом від термодатчиків BMS. У промислових системах використовують рідинне охолодження, де спеціальна речовина циркулює між блоками для точного утримання робочої температури.

Реальне застосування систем керування акумуляторами

Електроніка захисту працює автономно в багатьох пристроях. Саме цей модуль дозволяє акумуляторам роками працювати у системах автономного живлення будинків або витримувати навантаження під час використання у польових умовах.

BMS у побутових автономних енергосистемах

Для створення локальних систем сонячної генерації власники житла часто обирають інвертори Megarevo або пристрої бренду Sako. Вони працюють у парі з великими блоками літій-залізо-фосфатних акумуляторів. Вбудована в АКБ плата BMS передає дані про свій стан безпосередньо на інвертор через спеціальні інформаційні кабелі. Завдяки цьому інвертор чітко знає, яким струмом можна заряджати батарею від сонячних панелей без ризику її пошкодження.

BMS у портативних електростанціях для кемпінгу та подорожей

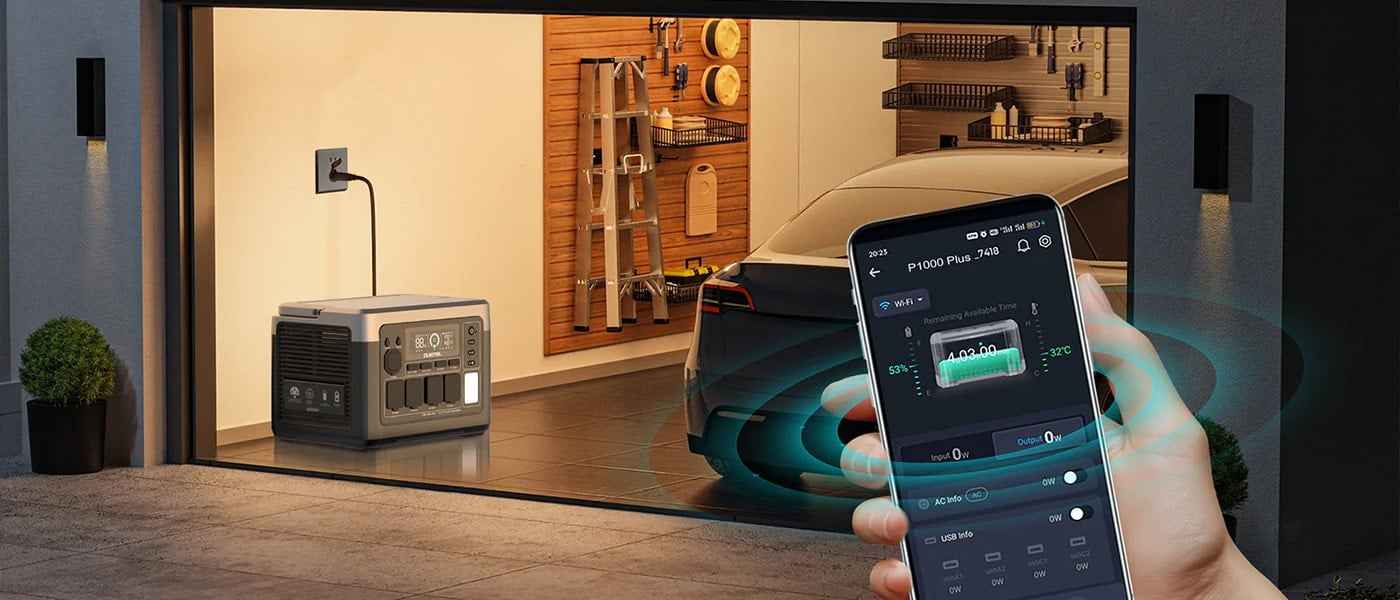

Мобільні зарядні станції часто перевозять в багажниках автомобілів та використовують на відкритому повітрі. В таких умовах плата керування захищає акумуляторні комірки від наслідків вібрації під час руху по бездоріжжю. Захисна автоматика вимкне систему у разі критичного перегріву на сонці, захищаючи обладнання під час використання у кемпінгу.

Як налаштувати зв'язок між інвертором та BMS: покроковий алгоритм

Для коректної спільної роботи інвертор та батарея мають узгодити цифрові коди зв'язку. Помилки під час підключення змусять інвертор працювати в аварійному режимі без точних даних про стан батареї. Ось покроковий гайд:

1. Комутація силових кабелів. Вимкніть живлення обох пристроїв та з'єднайте плюсові й мінусові клеми акумулятора та інвертора силовими дротами відповідного перерізу.
2. Підключення інформаційного кабелю. Вставте кабель зв'язку типу вита пара в порт CAN або RS485 на корпусі акумулятора, а інший кінець підключіть до аналогічного порту інвертора.
3. Виставлення DIP-перемикачів. Встановіть перемикачі на панелі акумулятора у положення, що відповідає адресі інвертора згідно з інструкцією виробника АКБ.
4. Налаштування типу батареї в меню. Увімкніть обладнання, зайдіть у програму налаштувань інвертора, знайдіть пункт типу акумулятора та змініть значення за замовчуванням на параметр LI або BMS.

Після перезавантаження на екрані відобразиться статус успішного підключення. Інвертор почне зчитувати внутрішні параметри ємності безпосередньо з плати захисту.

Система керування акумулятором – це критично важливий елемент захисту сонячних інверторів та зарядних станцій. Ця плата не дозволяє акумулятору перегріватися, балансує напругу на кожній комірці та рятує обладнання від короткого замикання в разі мережевих збоїв.
