Функции и роль платы BMS в оборудовании резервного питания

Регулярные отключения света заставляют нас покупать альтернативные источники питания. Безаварийная служба таких устройств напрямую связана с небольшим внутренним модулем – BMS. Система управления аккумулятором, или BMS (Battery Management System), контролирует каждый процесс внутри батареи и защищает ее от поломок.

Принцип работы BMS и ее основные задачи в оборудовании

Система управления аккумулятором является обязательной платой с микросхемами для любого литиевого накопителя. Она функционирует как аппаратный и программный контроллер, который следит за параметрами каждой отдельной ячейки питания.

BMS необходима в портативных устройствах из-за химических особенностей лития. Без постоянного контроля напряжения и тока батарея быстро выйдет из строя или станет опасной. Плата управления выполняет следующие задачи:

• определяет точный остаток заряда в процентах;
• предотвращает чрезмерный разряд и вредный перезаряд;
• контролирует внутреннюю температуру блока ячеек;
• отключает питание в случае обнаружения короткого замыкания.

Подобные модули защиты интегрированы в зарядные станции OUKITEL. Электроника автоматически блокирует работу выходов, если пользователь случайно подключил слишком мощный прибор. Это уберегает внутренние компоненты станции от выгорания.

Как BMS улучшает работу и долговечность аккумуляторов?

Плата управления непрерывно считывает рабочие показатели накопителя. Она следит за балансом энергии и защищает внутренние химические элементы от преждевременного старения.

Контроль зарядного и разрядного тока

Аккумуляторные батареи LiFePO4 (литий-железо-фосфатные) имеют большой запас рабочих циклов. Однако они чувствительны к слишком высокому току во время подзарядки или питания мощной бытовой техники. BMS ограничивает поток электричества до безопасного уровня. Это не позволяет внутренним компонентам разрушаться и существенно продлевает общий срок службы накопителя.

1.

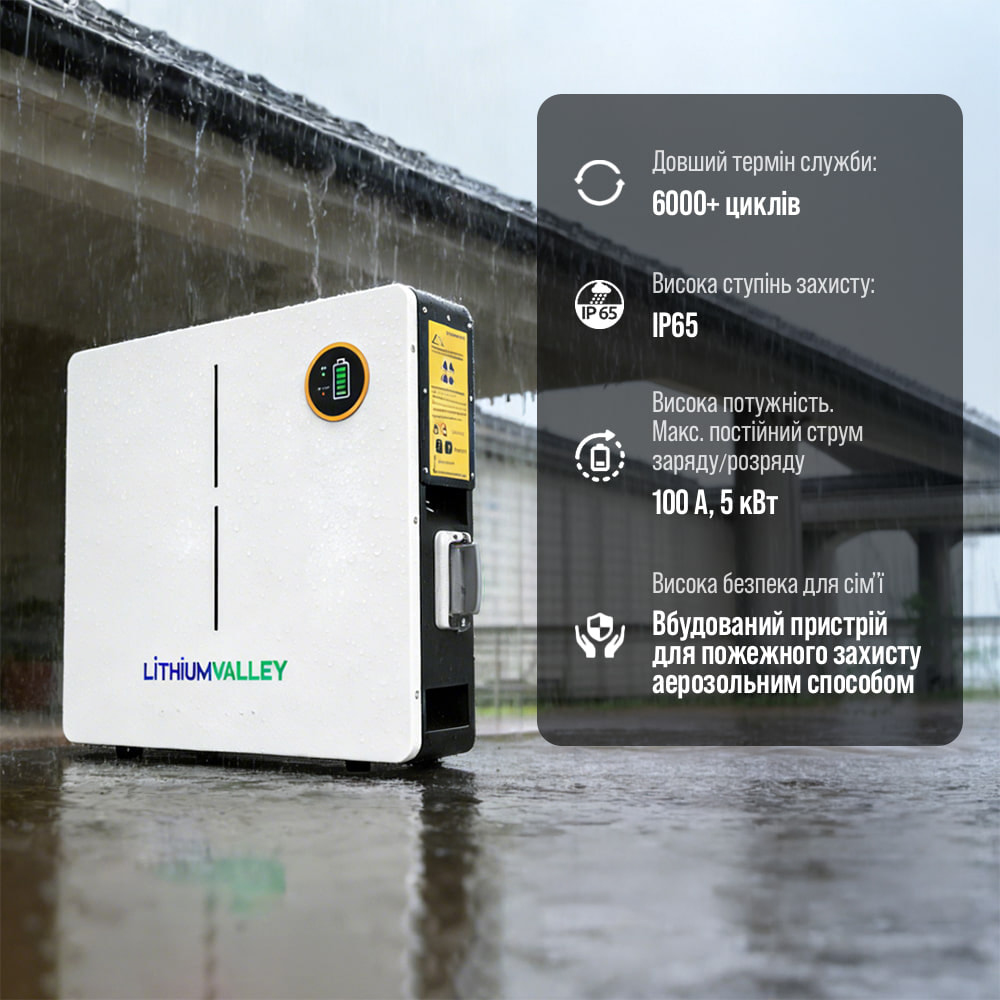

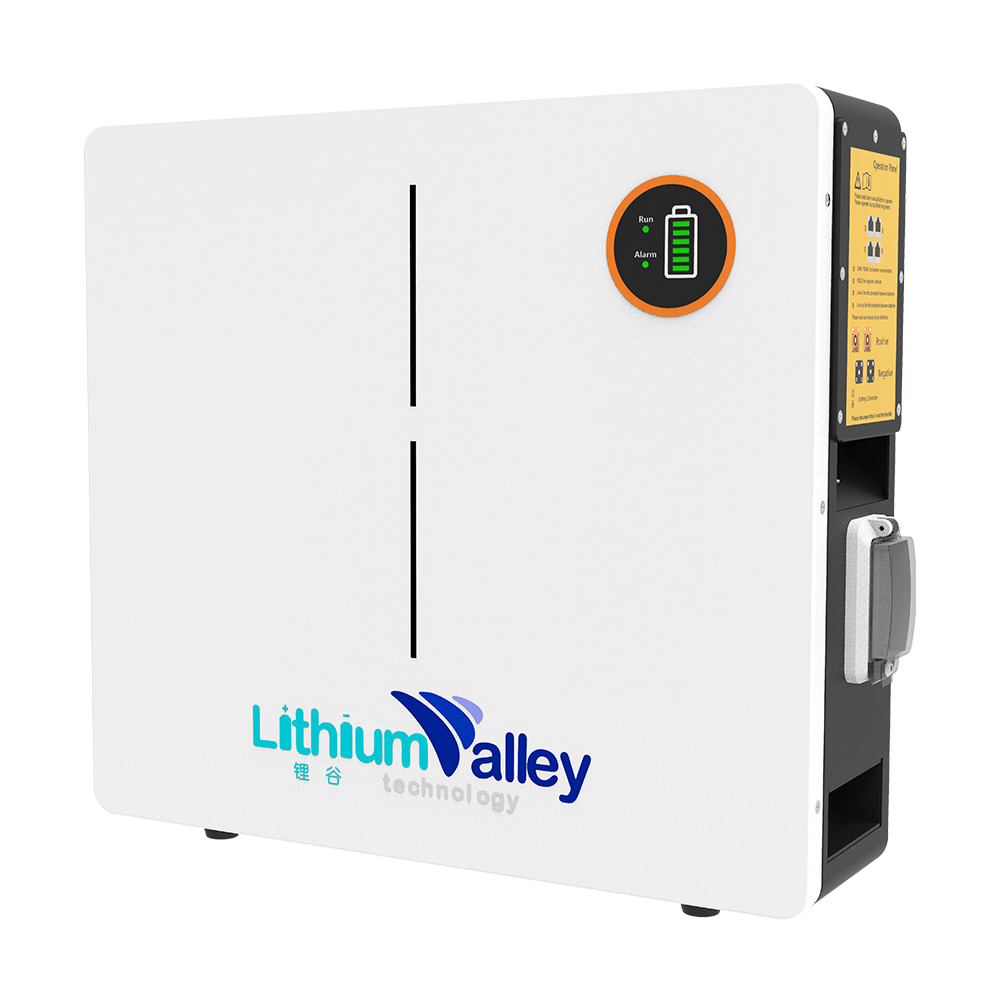

   Аккумуляторная батарея литий-железо-фосфатная LiFePO4 100А*ч 51.2В 5120Вт*ч Lithium Valley LV-BAT-W5.12Ac настенный монтаж

   1

   Цена без НДС

   36 432,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

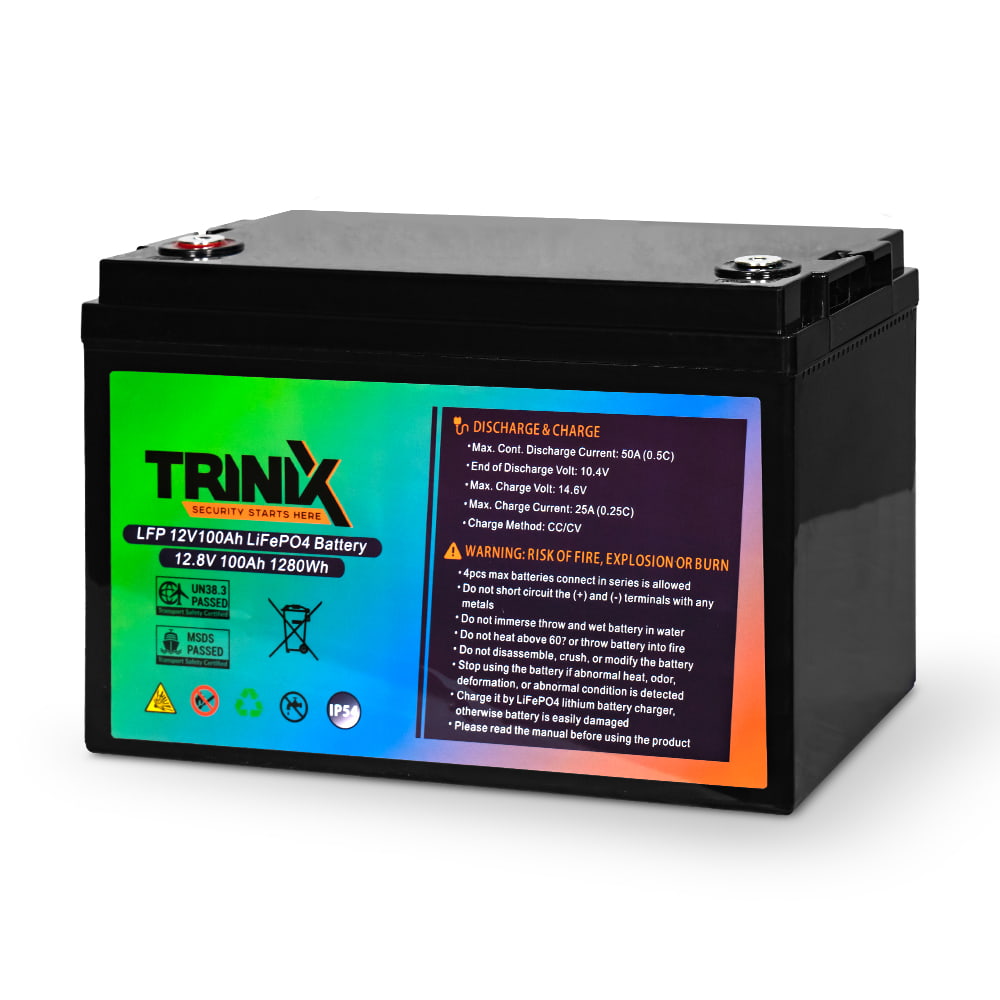

   Аккумуляторная батарея литий-железо-фосфатная 12В 100А*ч Trinix LFP 12V100Ah LiFePO4

   Цена с НДС

   11 965,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
3.

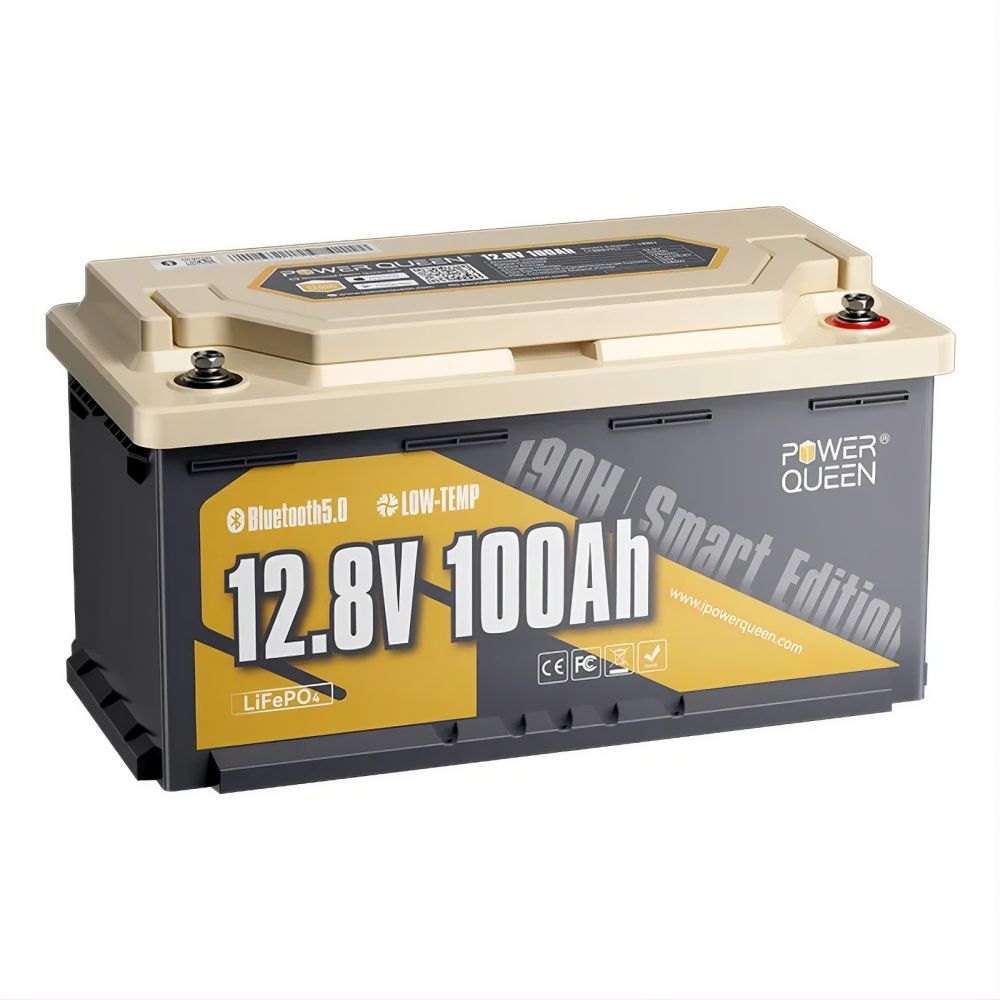

   Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 100А*ч LiFePO4 Power Queen H190 P12V100-100-RV190-BT-4-AC150

   Цена без НДС

   11 168,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

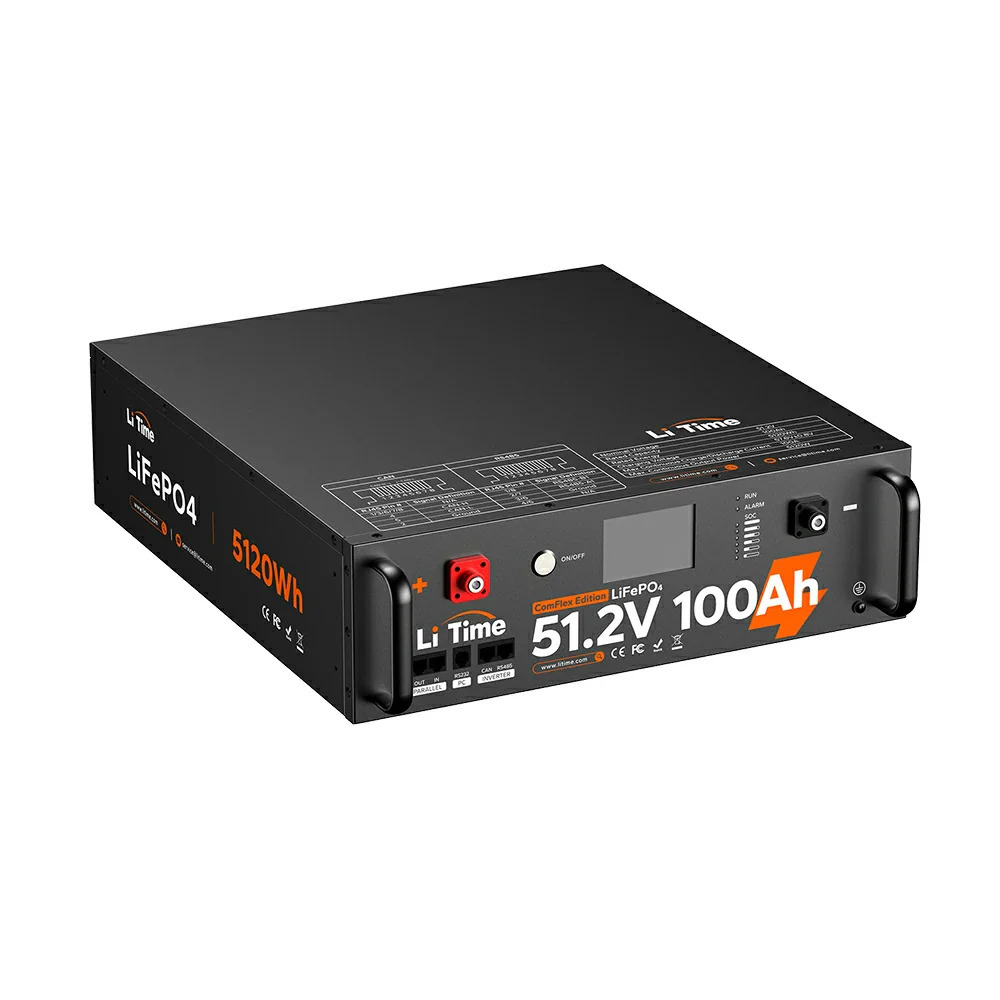

   Аккумуляторная батарея литий-железо-фосфатная LiFePO4 51.2В 5120Вт*ч LiTime L51.2V100-100-COM-16-S3U монтаж в стойку 19"

   Цена без НДС

   35 442,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
5.

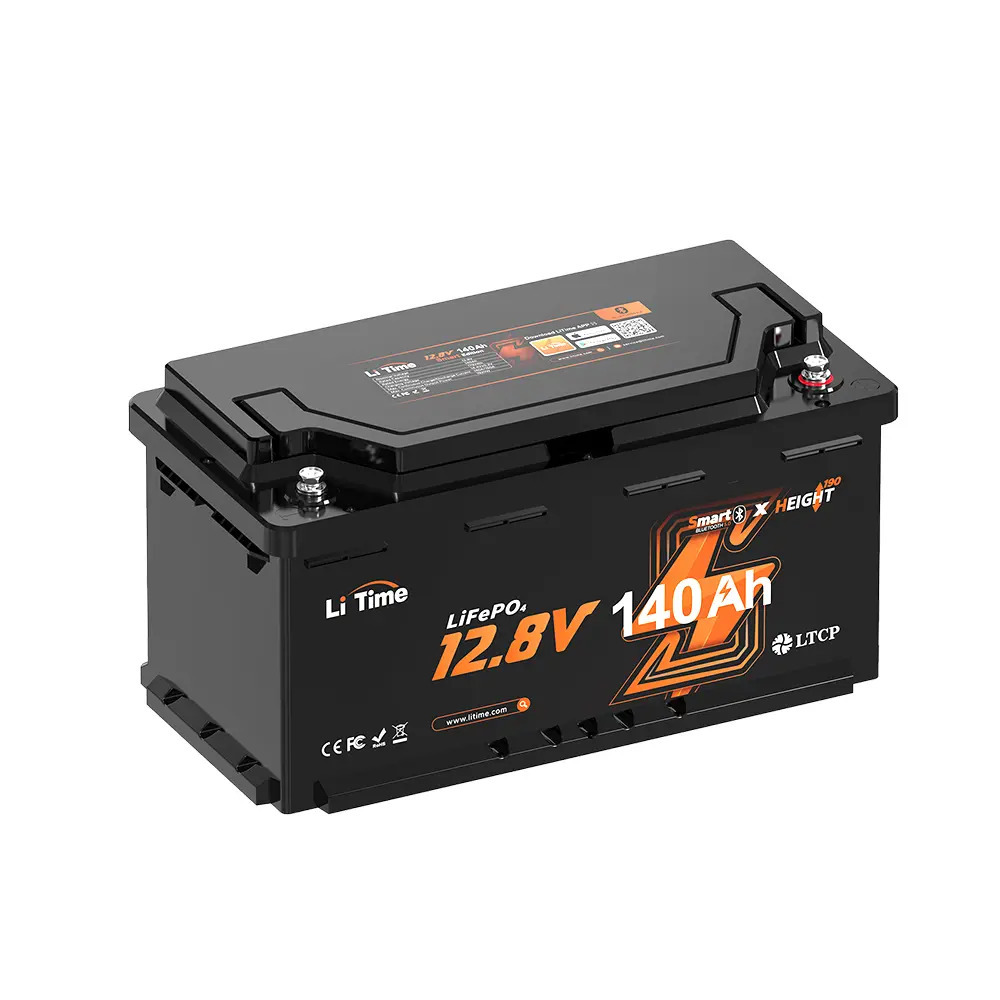

   Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 140А*ч LiFePO4 LiTime H190 L12V140-150-H190-BT-4-AC150

   Цена без НДС

   16 744,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
6.

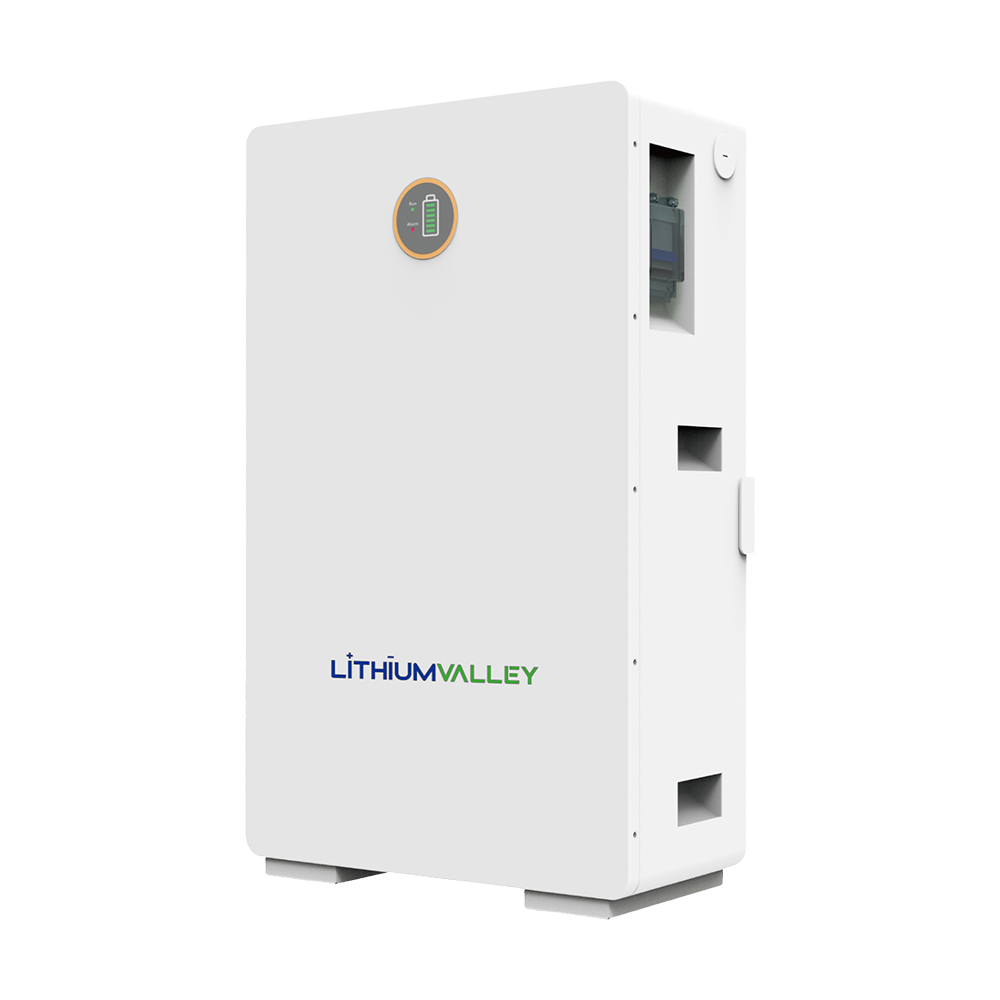

   Аккумуляторная батарея литий-железо-фосфатная LiFePO4 280А*ч 51.2В 14336Вт*ч Lithium Valley W15-5A настенный / напольный монтаж

   Цена без НДС

   91 872,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
7.

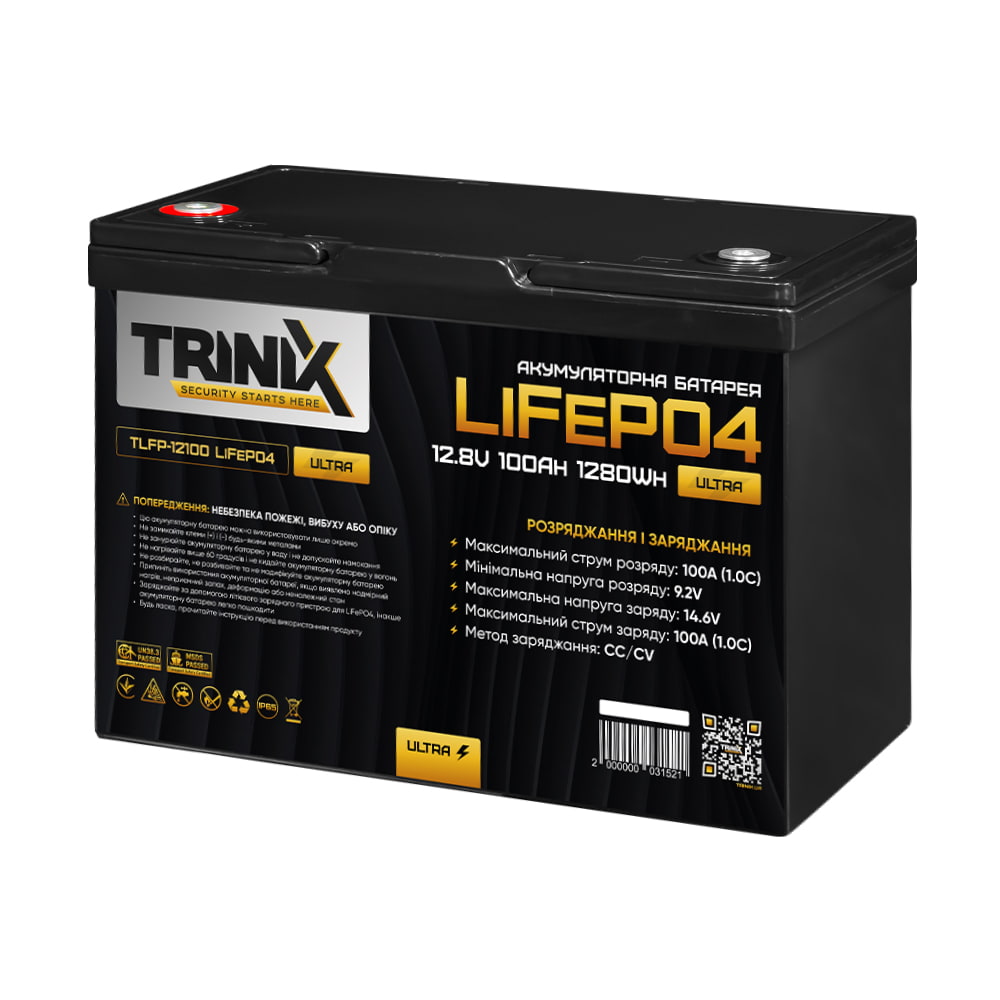

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 100А*ч Trinix TLFP-12100 Ultra LiFePO4 с Bluetooth (Black)

   1

   Цена с НДС

   13 500,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
8.

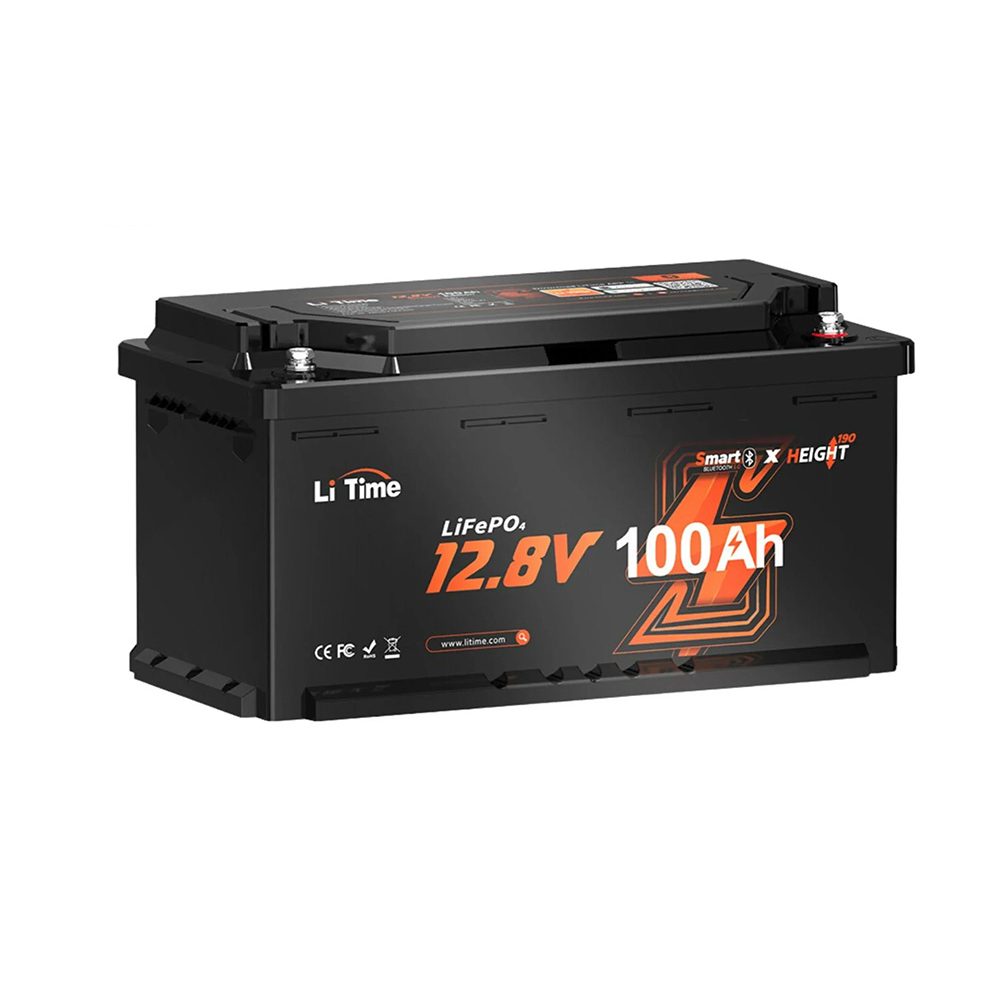

   Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 100А*ч LiFePO4 LiTime H190 L12V100-100-H190-BT-4-AC150

   Цена без НДС

   10 926,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
9.

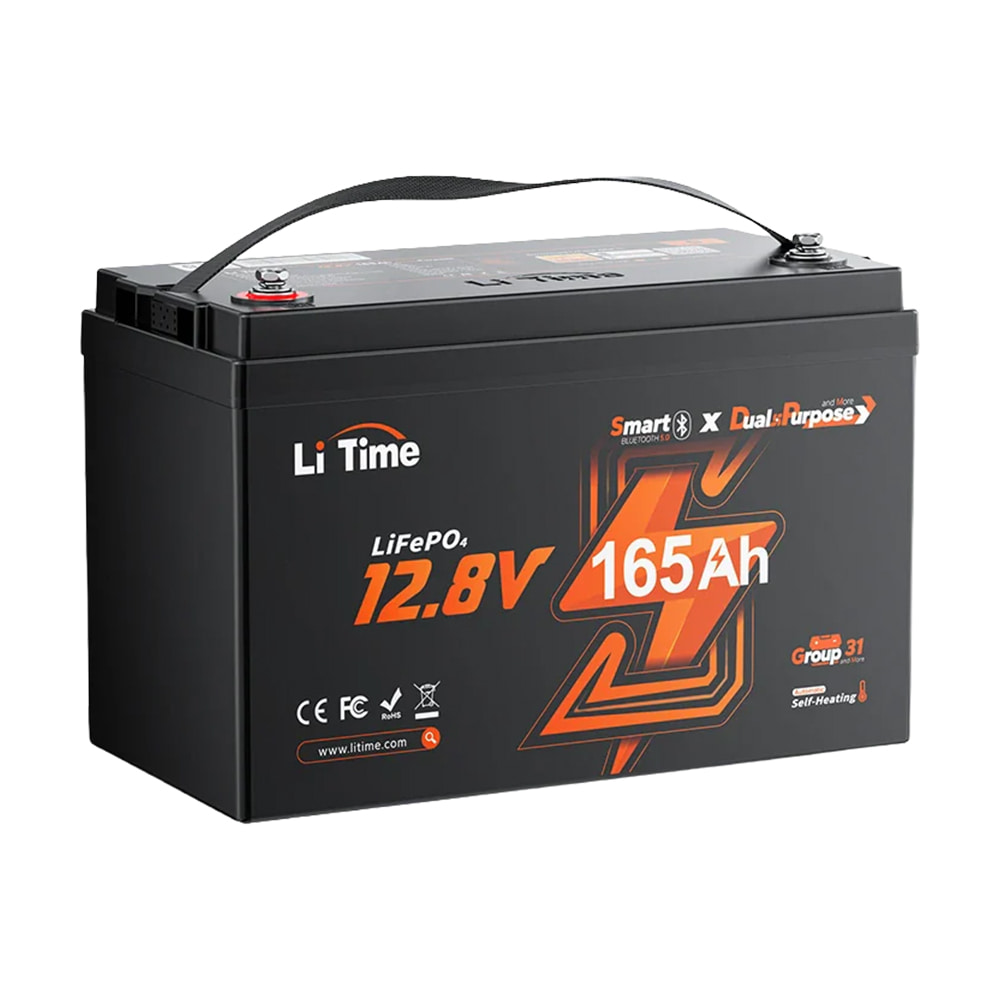

   Аккумуляторная батарея литий-железо-фосфатная с Bluetooth и подогревом стартерная / тяговая 12.8В 165А*ч LiFePO4 LiTime Dual Purpose L12V165-150-DP-BT-CCA1K2-4-A100

   Цена без НДС

   18 444,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
10.

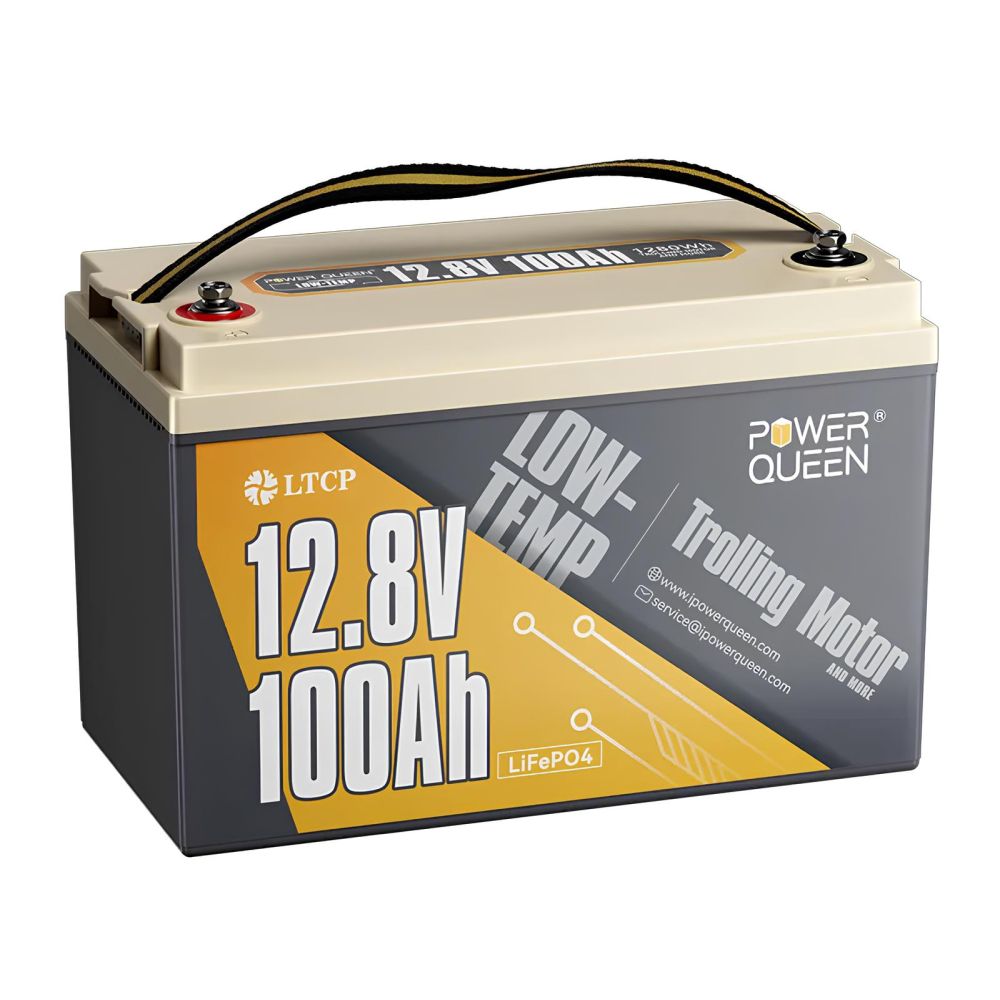

    Аккумуляторная батарея литий-железо-фосфатная тяговая 12.8В 100А*ч LiFePO4 Low-temp Power Queen P12V100-100-LTP-4-A100

    Цена без НДС

    10 857,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
11.

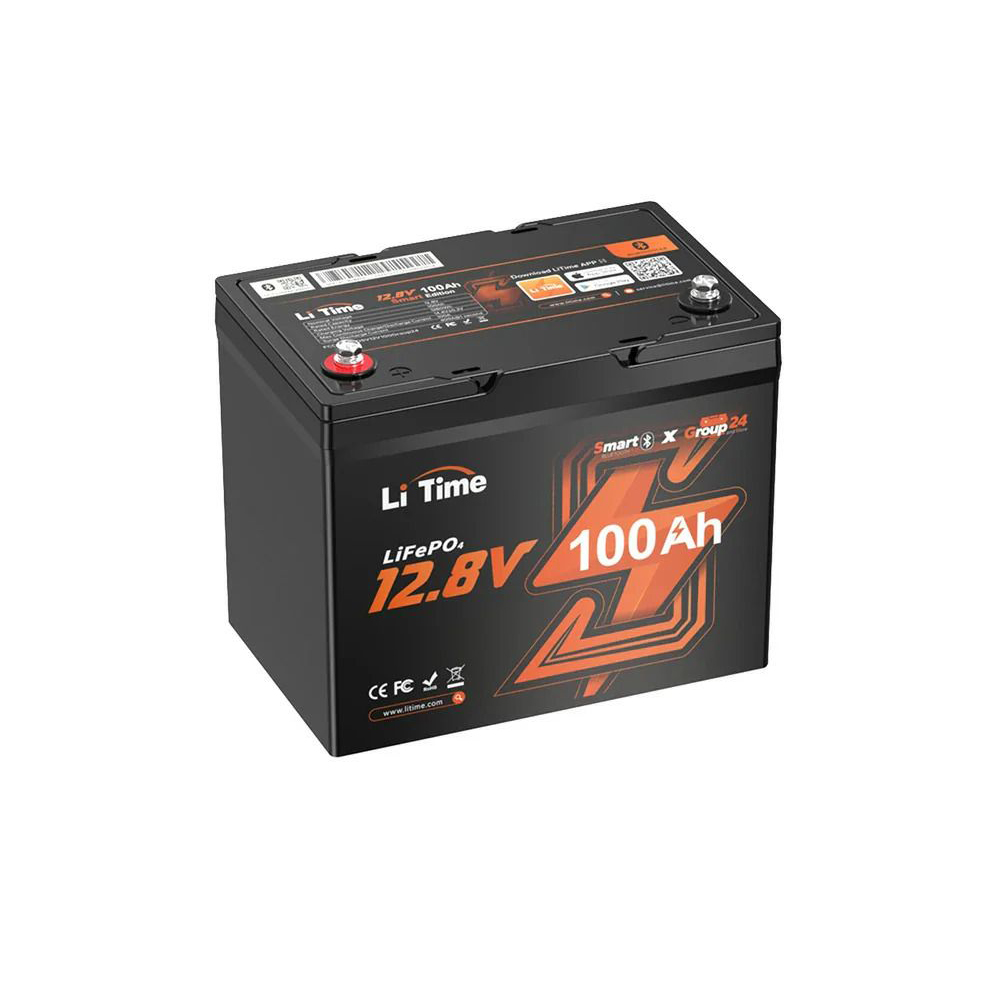

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 100А*ч LiFePO4 LiTime Group24 L12V100-100-GROUP24-BT-4-A70

    Цена без НДС

    10 926,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
12.

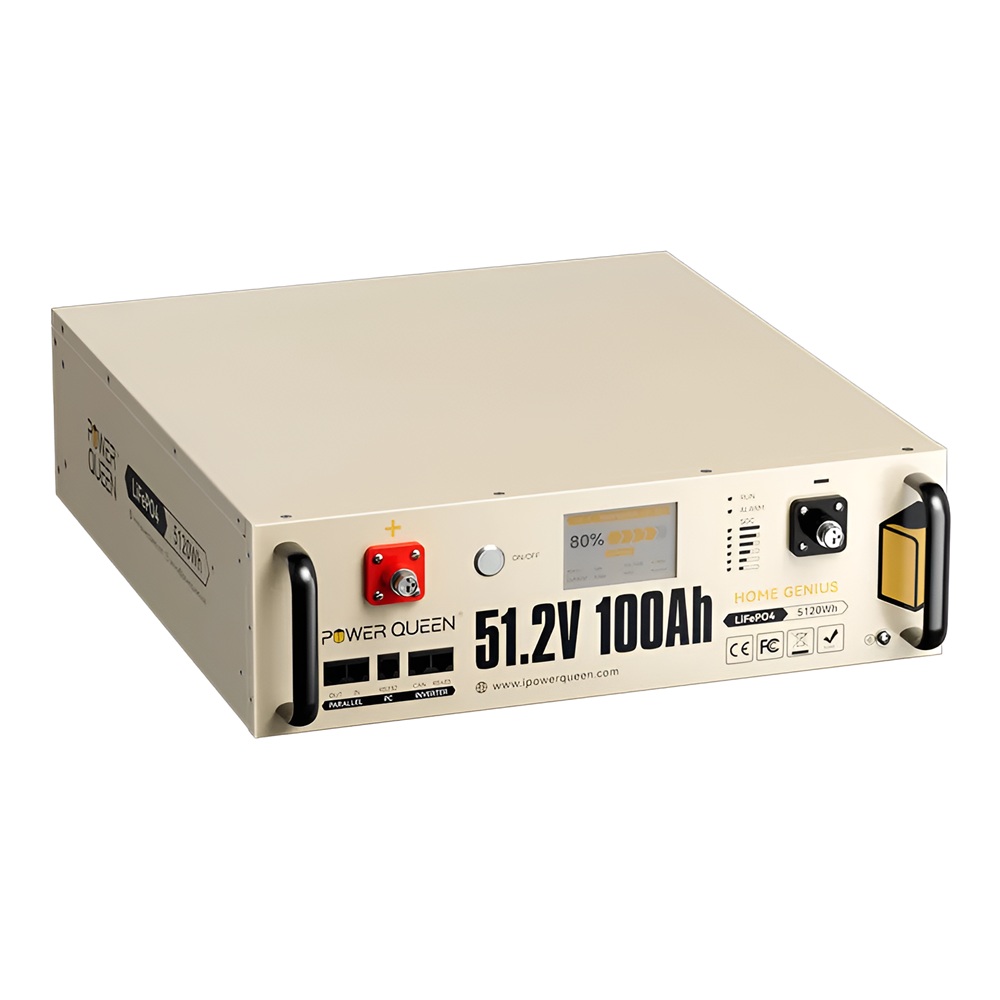

    Аккумуляторная батарея литий-железо-фосфатная LiFePO4 51.2В 5120Вт*ч Power Queen P51.2V100-100-COM-16-S3U монтаж в стойку 19"

    Цена без НДС

    35 442,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
13.

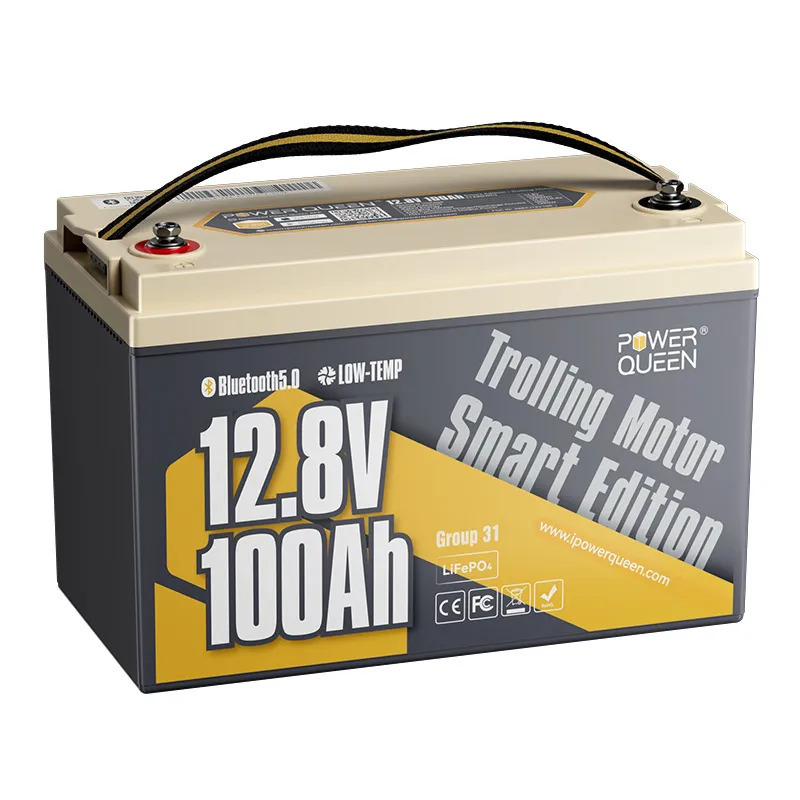

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth тяговая 12.8В 100А*ч LiFePO4 Low-temp Power Queen P12V100-100-LTP-BT-4-A100

    Цена без НДС

    11 168,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
14.

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 140А*ч LiFePO4 Power Queen H190 P12V140-150-RV190-BT-4-AC150

    Цена без НДС

    16 744,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
15.

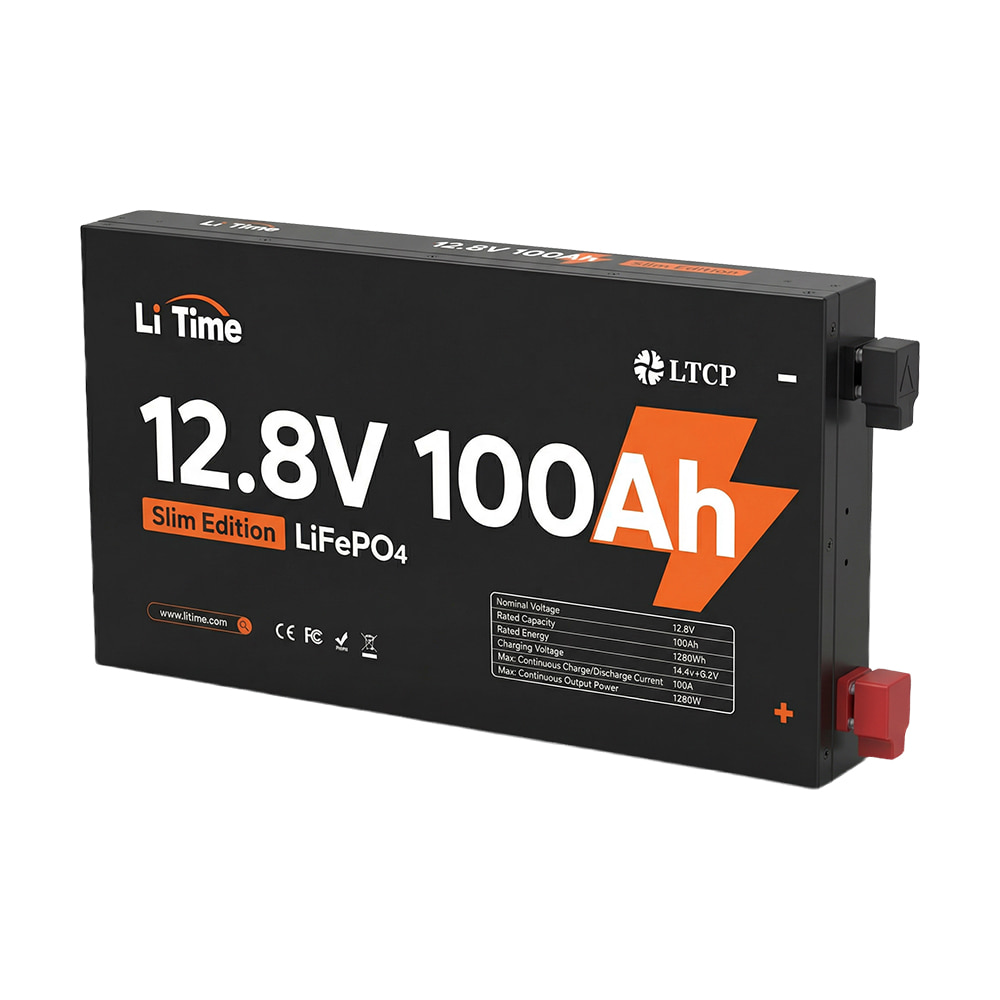

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 100А*ч LiFePO4 LiTime Slim 12V100-100-SLIM-LTCP-4-SE100 ультратонкая

    Цена без НДС

    14 256,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
16.

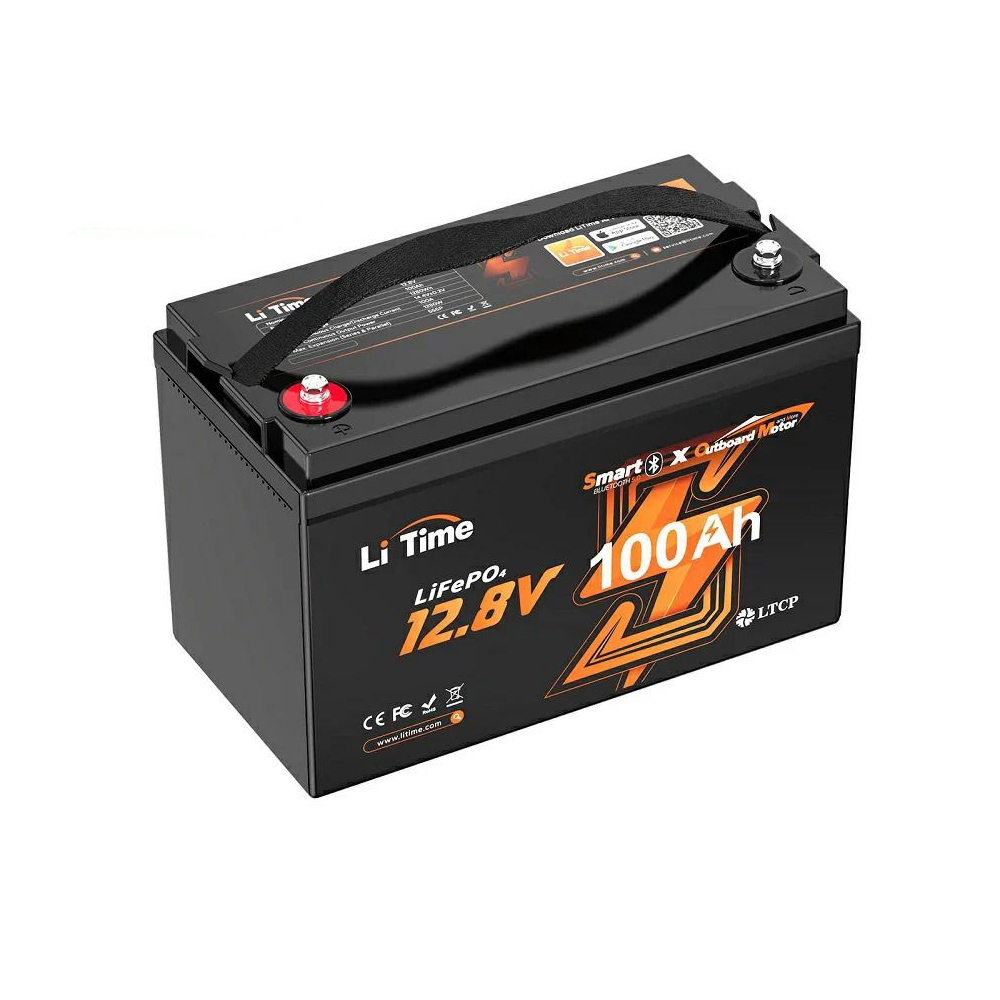

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth тяговая 12.8В 100А*ч LiFePO4 LiTime OBM L12V100-100-OBM-BT-4-A100

    Цена без НДС

    10 926,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
17.

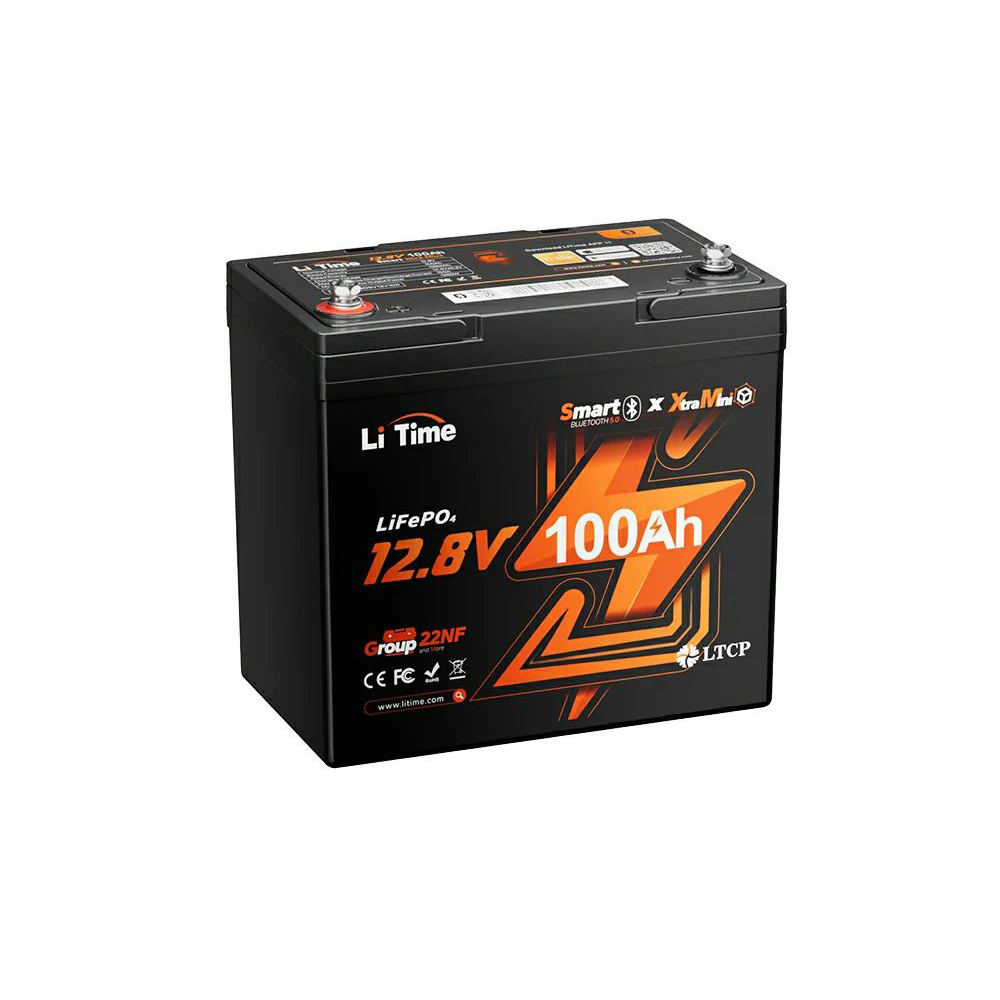

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 12.8В 100А*ч LiFePO4 LiTime Xtramini L12V100-100-XTRA-MINI-BT-4-A55

    Цена без НДС

    10 926,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
18.

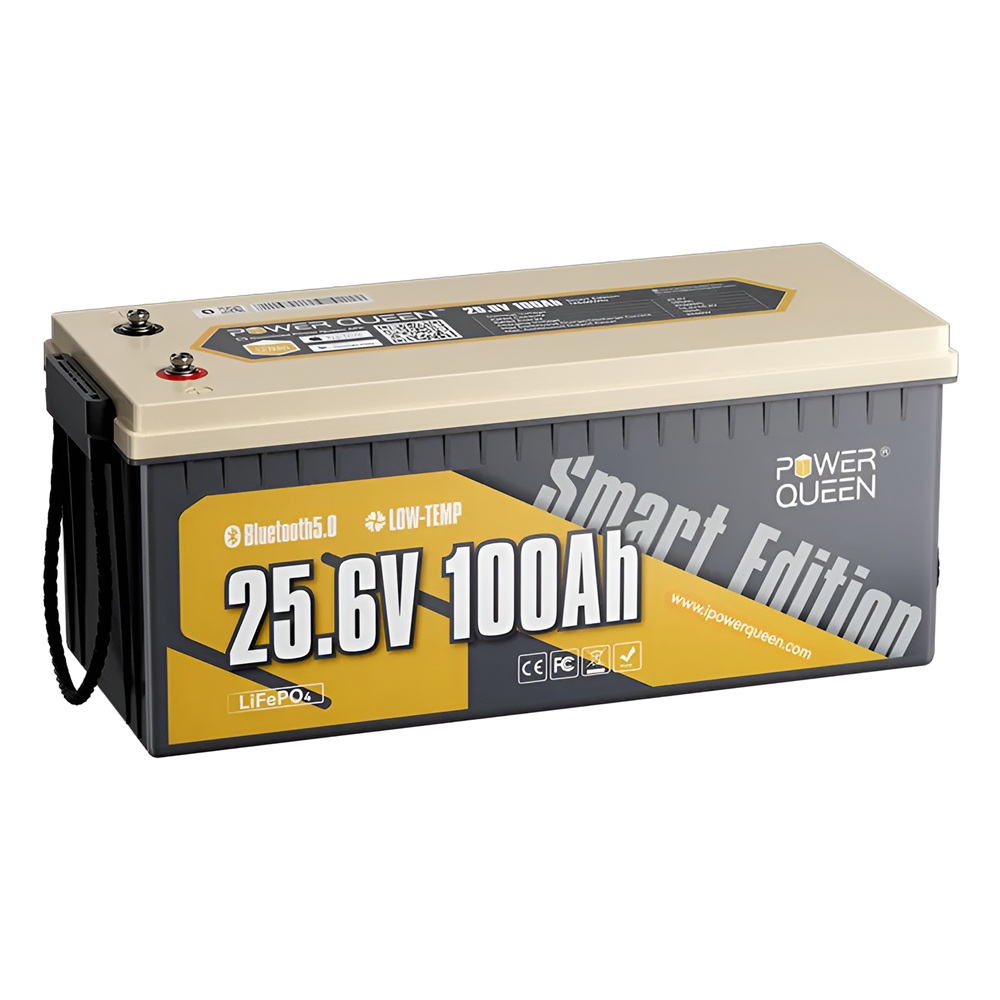

    Аккумуляторная батарея литий-железо-фосфатная с Bluetooth 25.6В 100А*ч LiFePO4 Power Queen P24V100-100-BASIC-BT-8-A160

    Цена без НДС

    25 116,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
19.

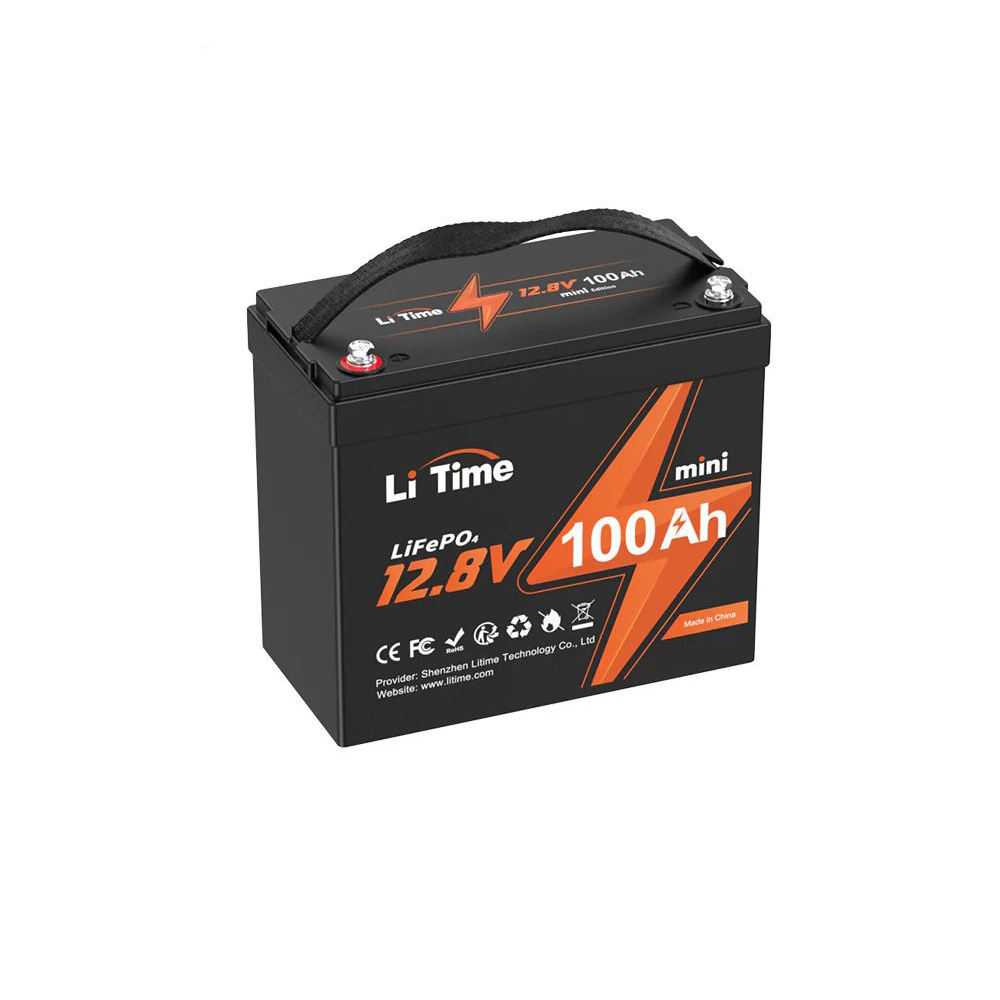

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 100А*ч LiFePO4 LiTime Mini L12V100-100-MINI-16-A60

    Цена без НДС

    10 870,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
20.

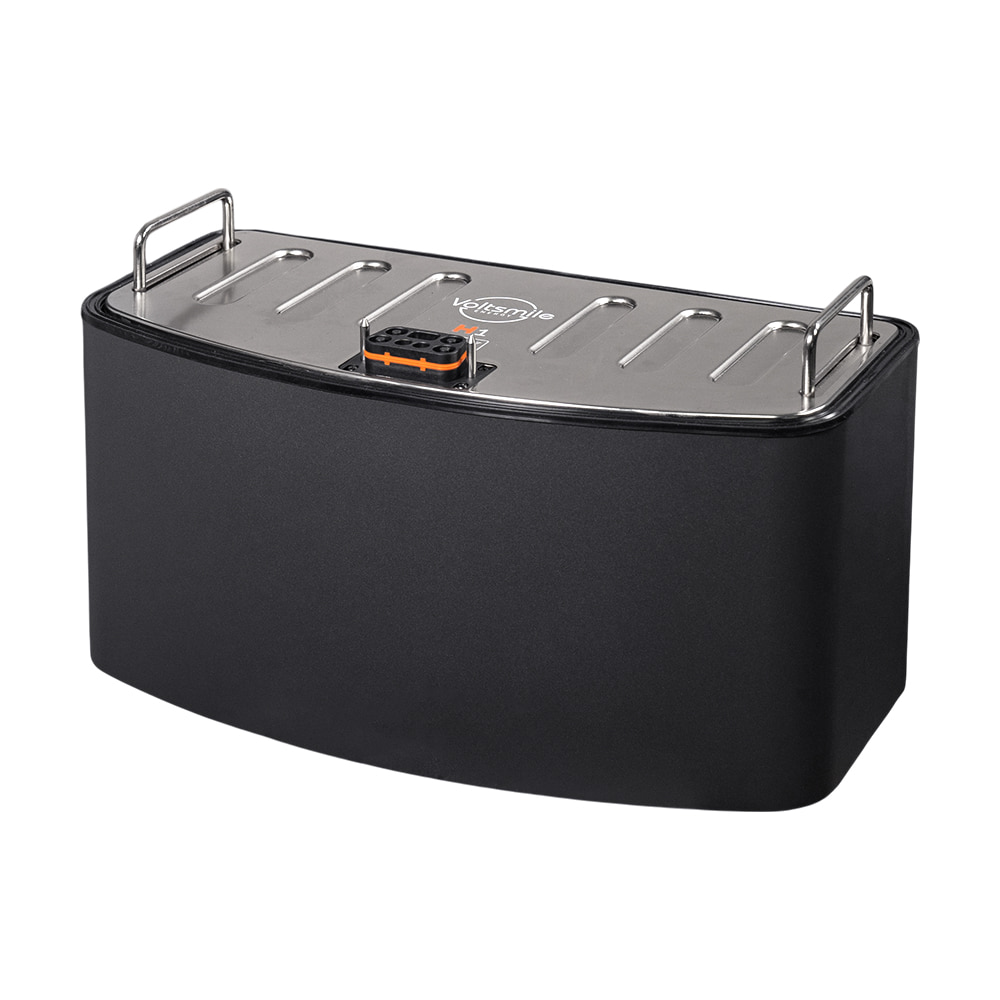

    Аккумуляторная батарея литий-железо-фосфатная LiFePO4 51.2В 5120Вт*ч Voltsmile H-Battery напольный монтаж

    Цена с НДС

    51 899,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение

Терморегуляция и защита от температурных колебаний

Эффективность литиевых батарей падает при низких температурах из-за замедления химических реакций. Зарядка на морозе ниже 0°C вызывает необратимые повреждения. Внутри элементов питания начинает образовываться твердый металлический налет, который разрушает структуру батареи. Это безвозвратно уменьшает емкость аккумулятора, и он перестает держать заряд. Умная плата следит за датчиками температуры и просто запретит процесс зарядки, пока устройство не окажется в тепле.

Как система BMS защищает инверторы и power station

Контроллер разработан прежде всего для того, чтобы защитить пользователя и само оборудование от опасных ситуаций. Жидкий электролит внутри обычных литиевых элементов может воспламениться, если устройство работает на пределе возможностей.

Система следит, чтобы аккумулятор не перегружался. Без такого надзора батарея может уйти в тепловой разгон – опасное состояние, когда она стремительно нагревается и уже не может самостоятельно остыть. Защитная система срабатывает на опережение: подача тока прекращается автоматически, не позволяя аккумулятору раскалиться или загореться.

1.

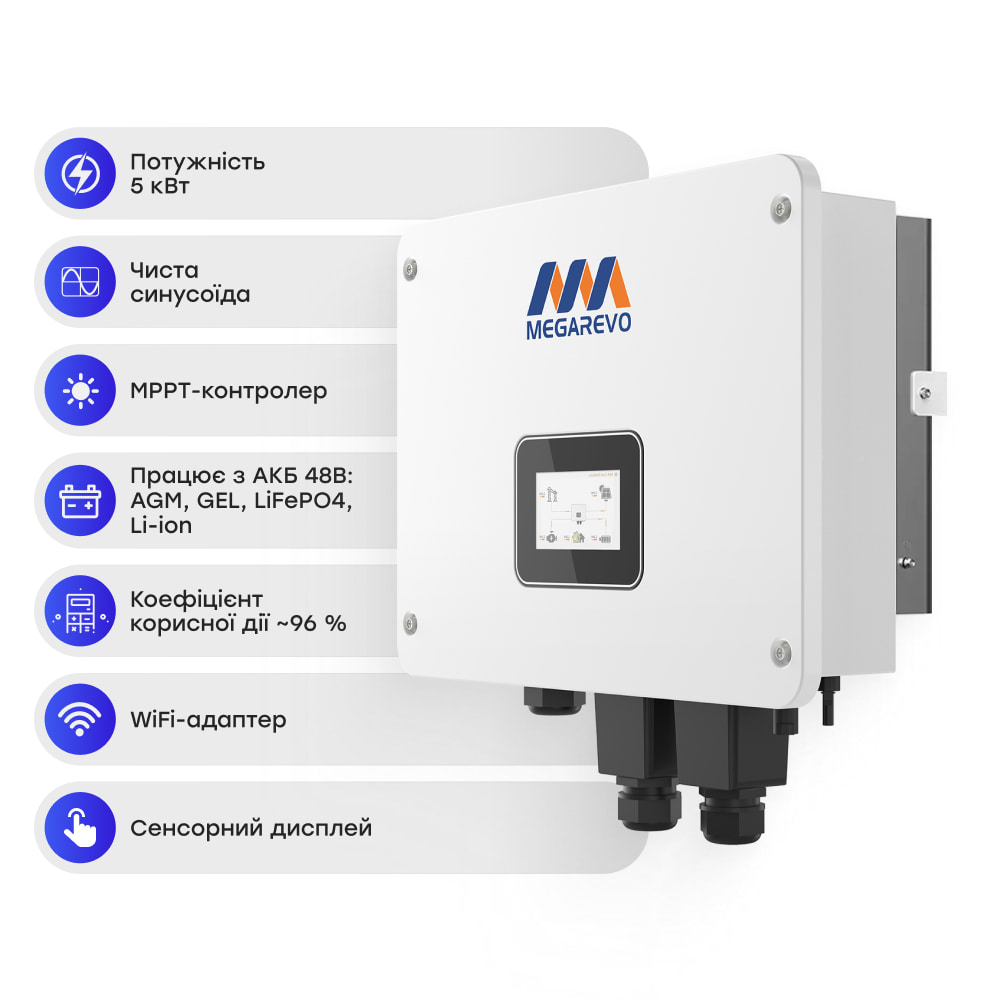

   Гибридный инвертор для солнечных панелей 5kW Off-Grid Megarevo 05KL1D

   2

   Цена без НДС

   30 360,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

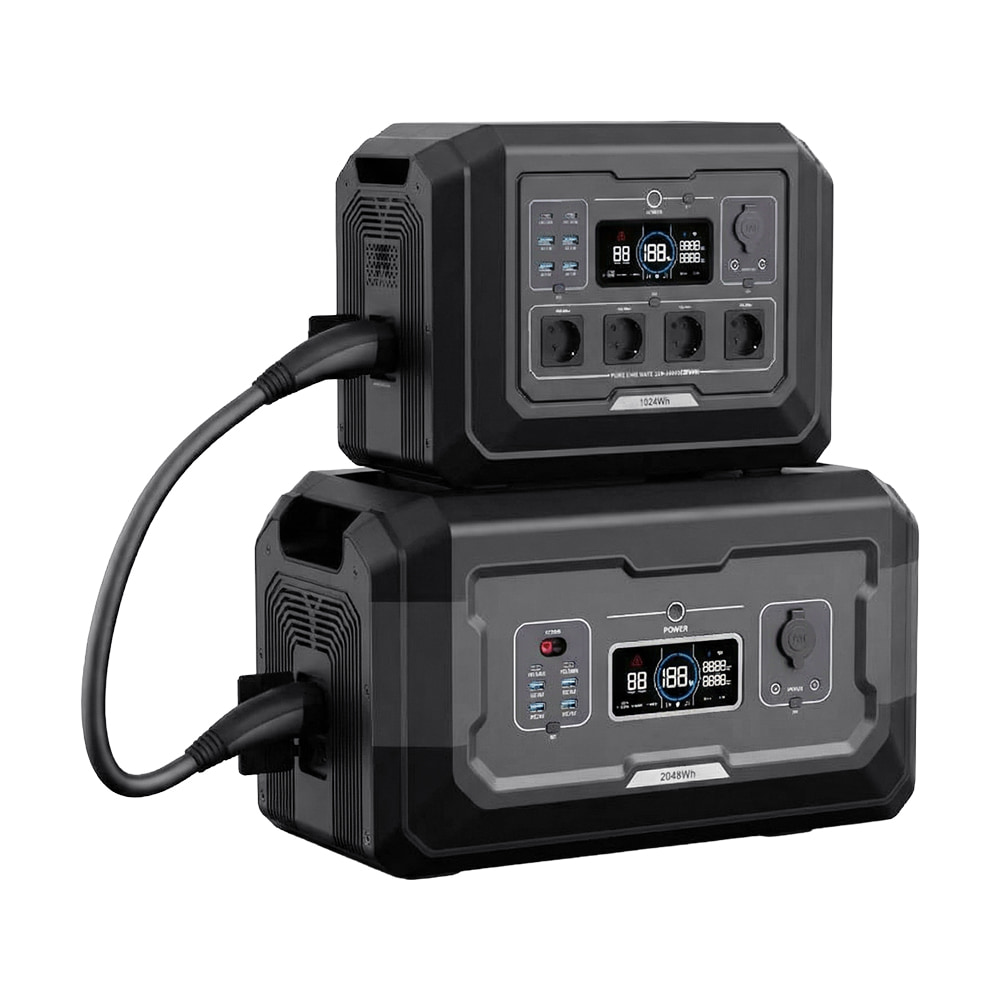

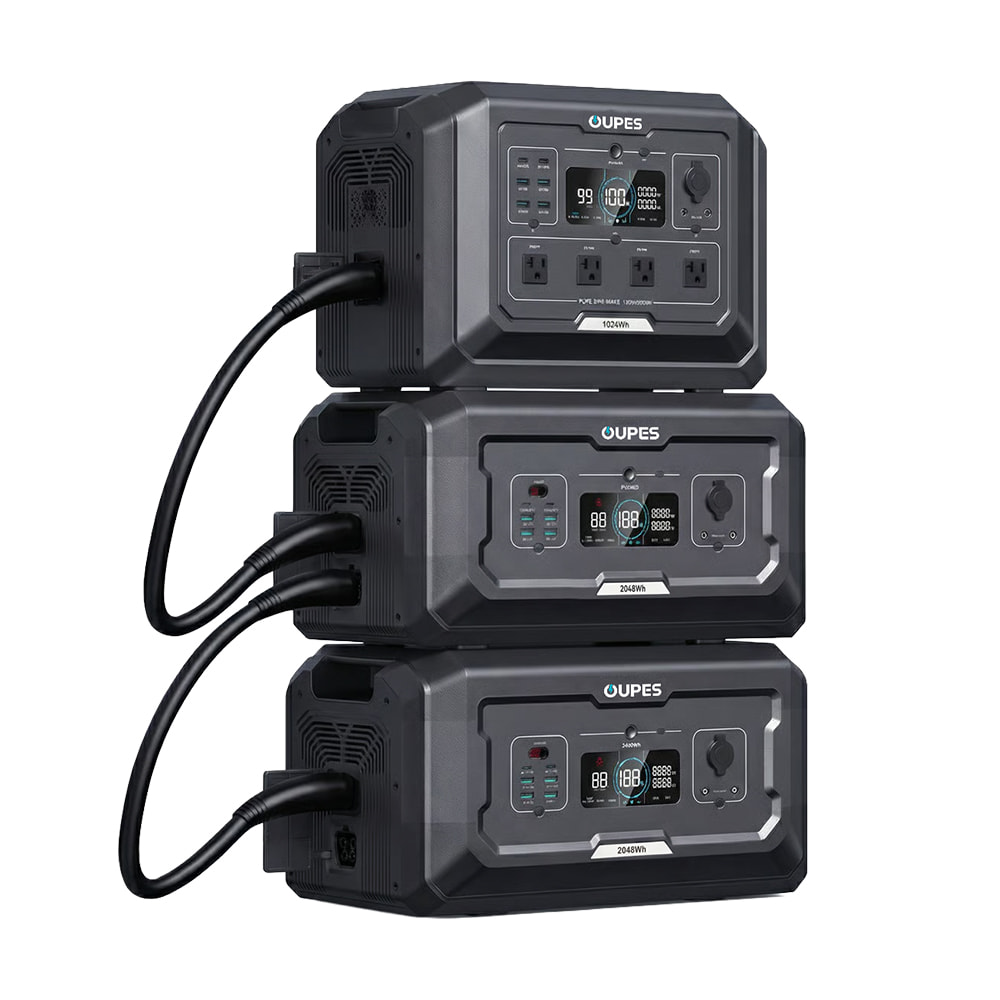

   Комплект резервного питания OUPES 3072Wh 2000W: зарядная станция OUPES Mega 1 S1 2000W 1024Wh LiFePO4 и дополнительная батарея OUPES S2-BAT 2048Wh LiFePO4

   Цена с НДС

   69 091,00 ₴

   65 703,12 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
3.

   Комплект резервного питания OUPES 3072Wh 2000W: зарядная станция OUPES Mega 1 S1 2000W 1024Wh LiFePO4 и 2 дополнительные батареи OUPES S2-BAT 2048Wh LiFePO4

   Цена с НДС

   103 170,00 ₴

   99 100,54 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

   Портативная зарядная станция OUPES Mega 1 S1 2000W 1024Wh LiFePO4

   3

   Цена с НДС

   35 012,00 ₴ 32 965,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
5.

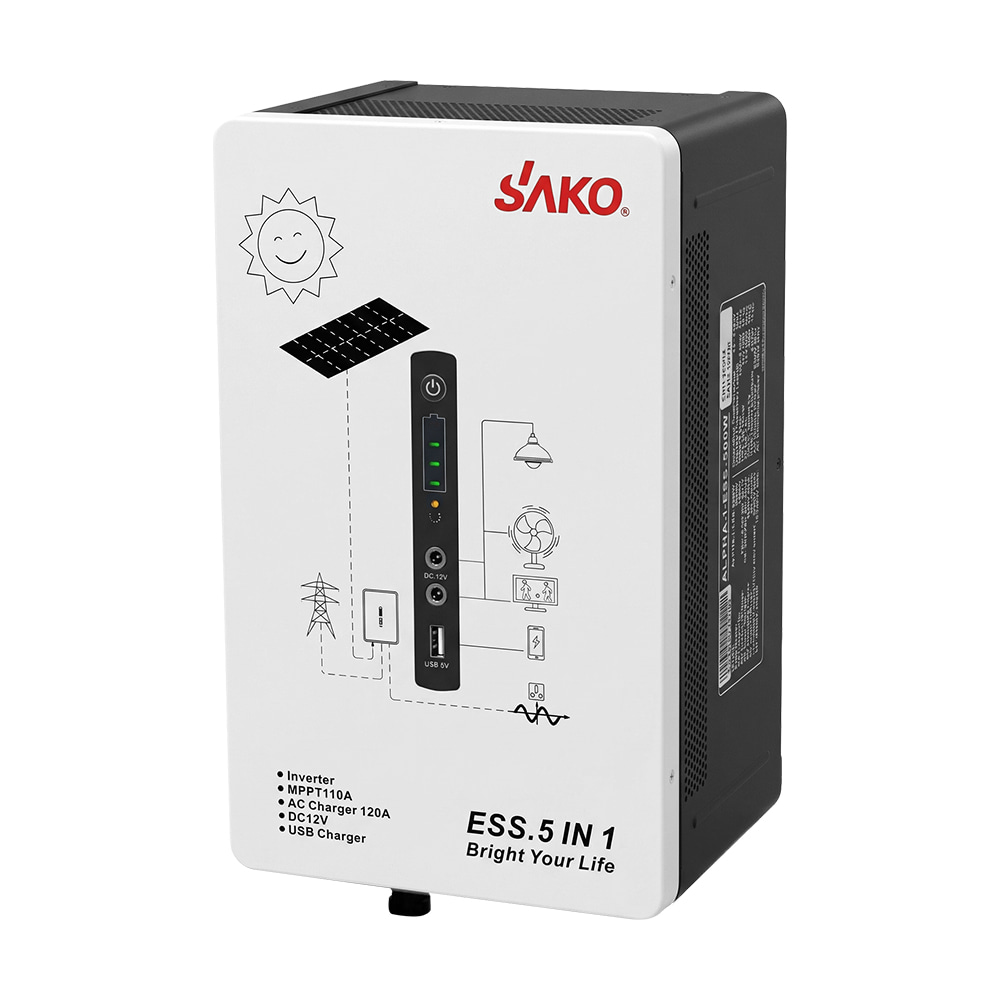

   Портативная зарядная станция – система резервного питания (инвертор и батарея) Sako Alpha-ESS-500W/1KWh. Мощность 500 Вт, энергоемкость 1004.8 Вт*ч, LifePO4

   Цена с НДС

   19 550,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
6.

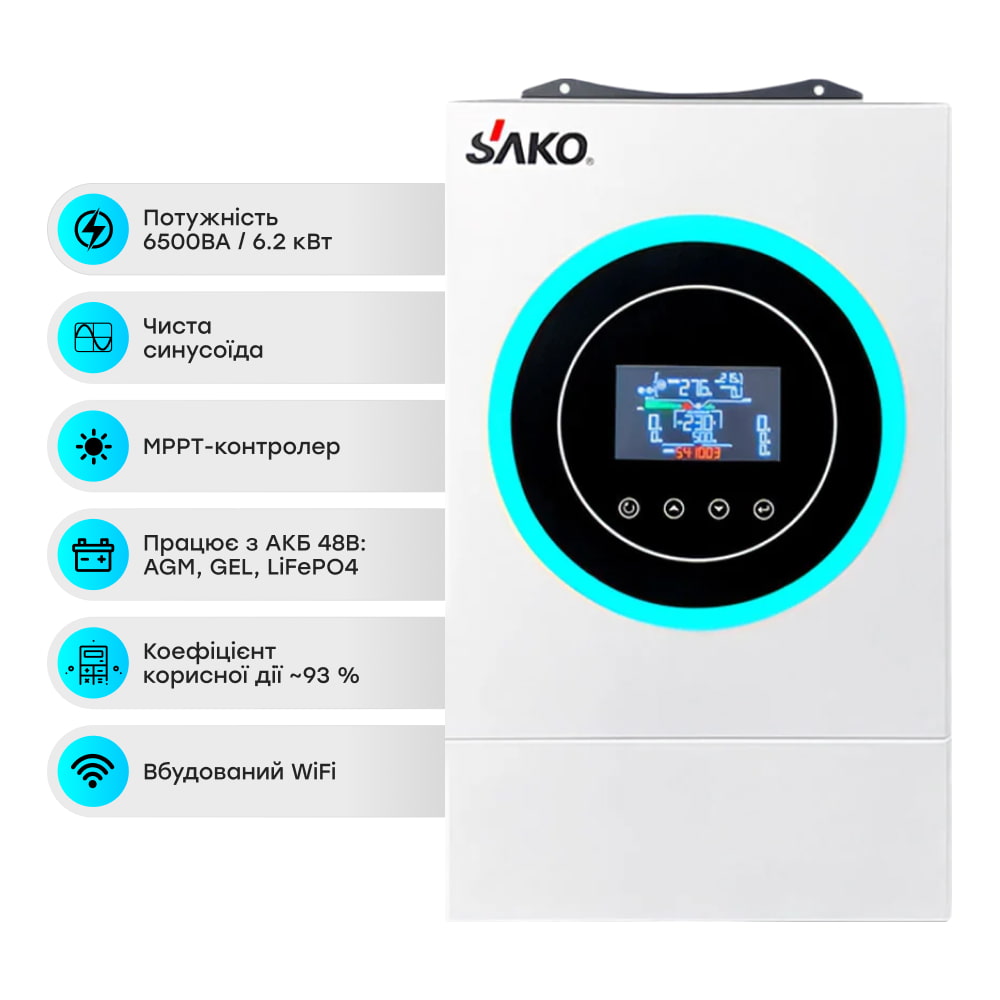

   Гибридный инвертор 6.5kVA/6.2kW Sako SUNON V 6.5KVA/6200W/48V+120A MPPT

   1

   Цена с НДС

   26 483,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
7.

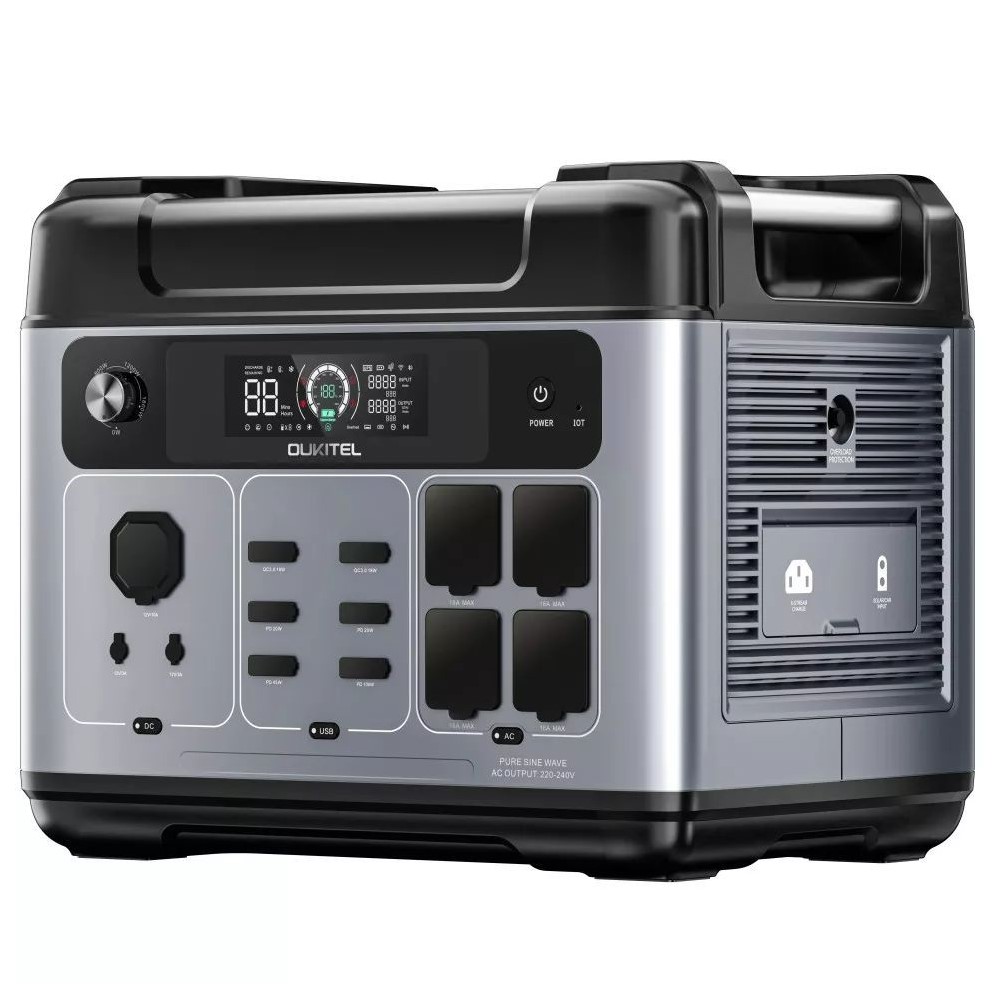

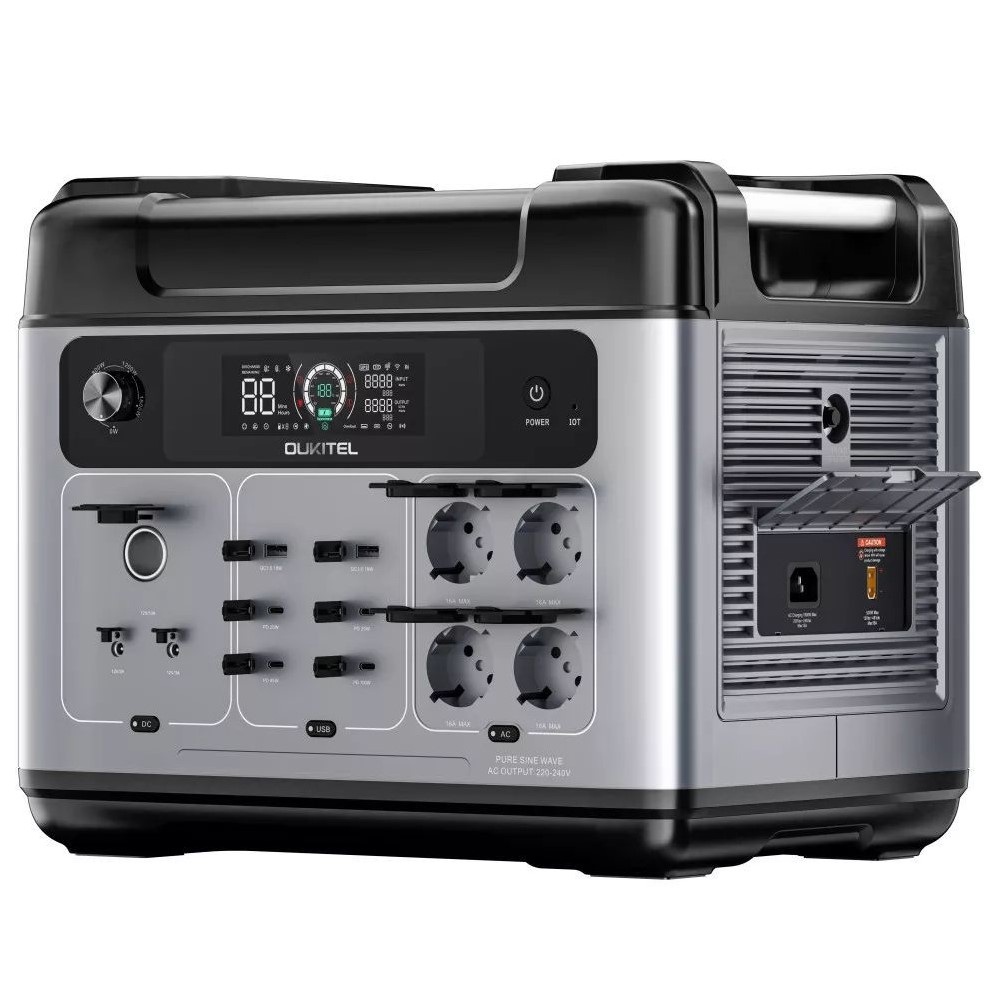

   Портативная зарядная станция OUKITEL P2001E PLUS 2400W 2048Wh

   Цена с НДС

   41 025,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
8.

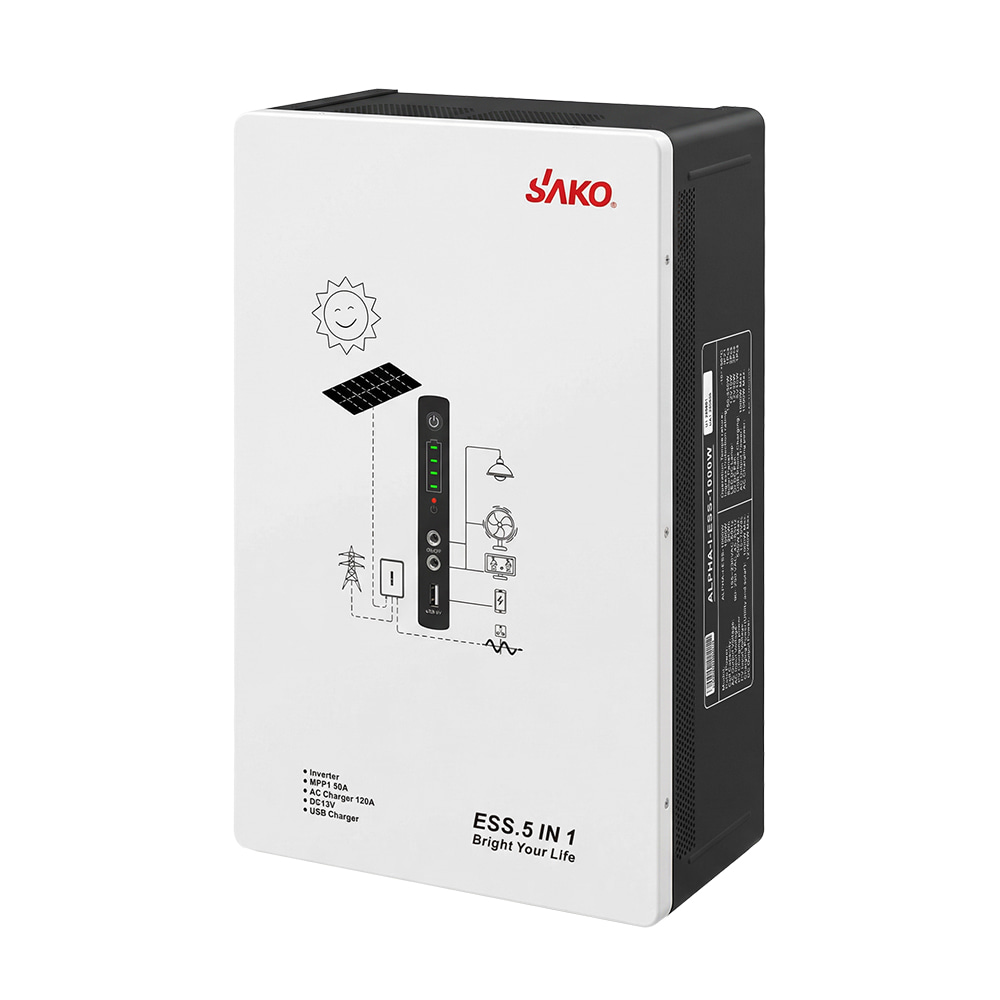

   Портативная зарядная станция – система резервного питания (инвертор и батарея) Sako Alpha-ESS-1000W/2KWh. Мощность 1000 Вт, энергоемкость 2009.6 Вт*ч, LifePO4

   Цена с НДС

   28 463,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
9.

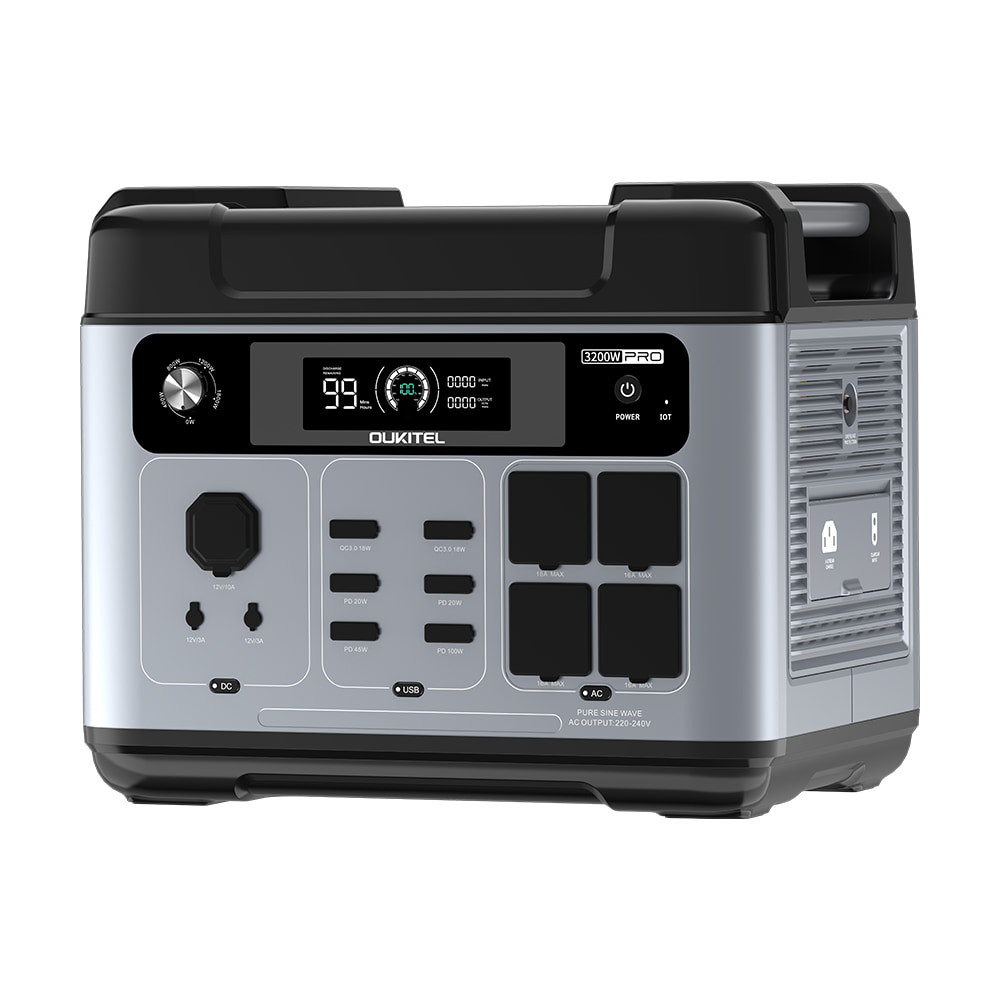

   Портативная зарядная станция OUKITEL P2001E PRO 3200W 2048Wh

   Цена с НДС

   42 765,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
10.

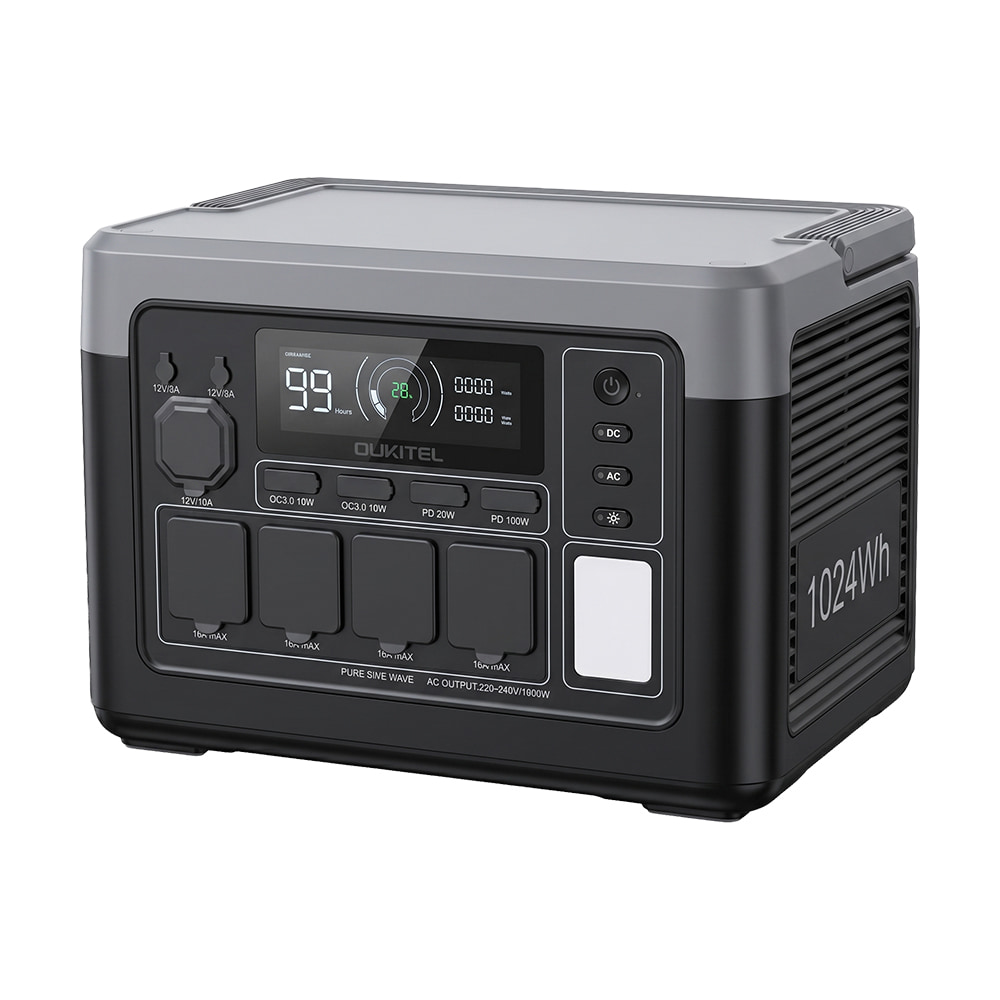

    Портативная зарядная станция OUKITEL P1000E PLUS 1800W 1024Wh

    Цена с НДС

    23 765,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
11.

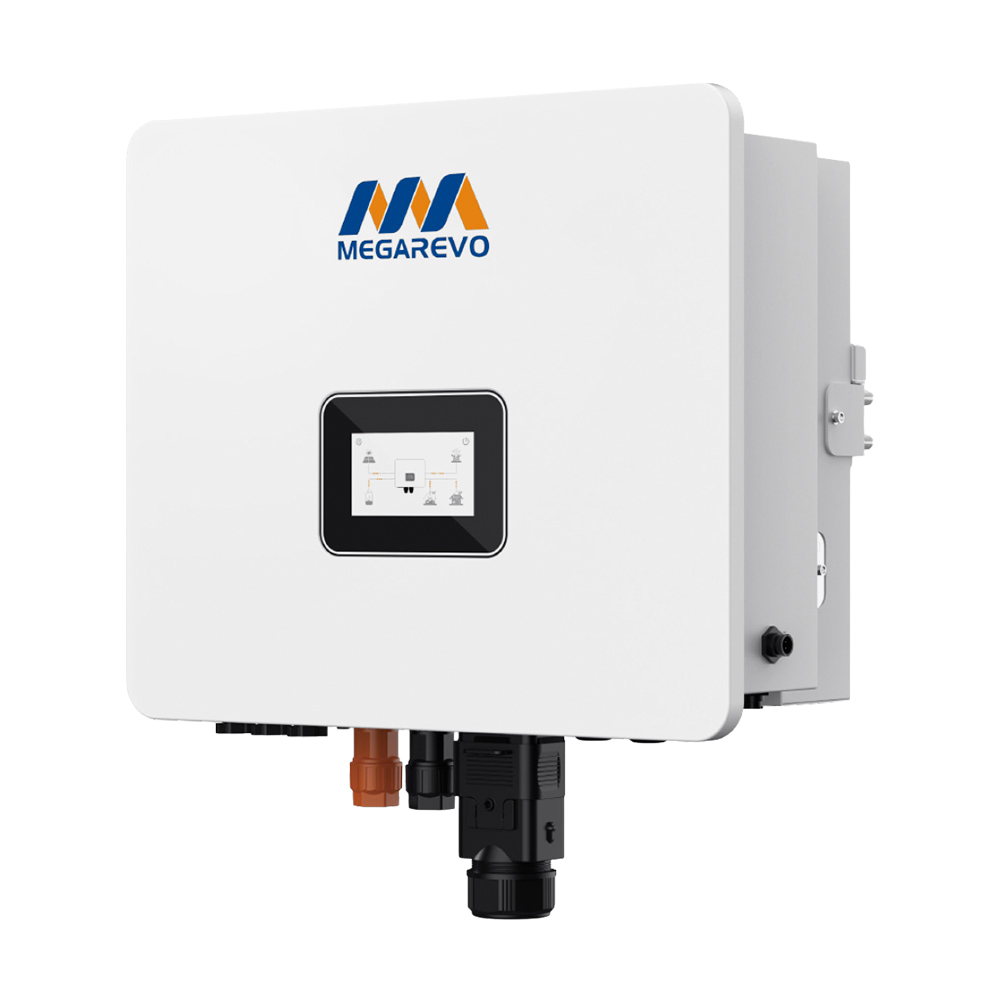

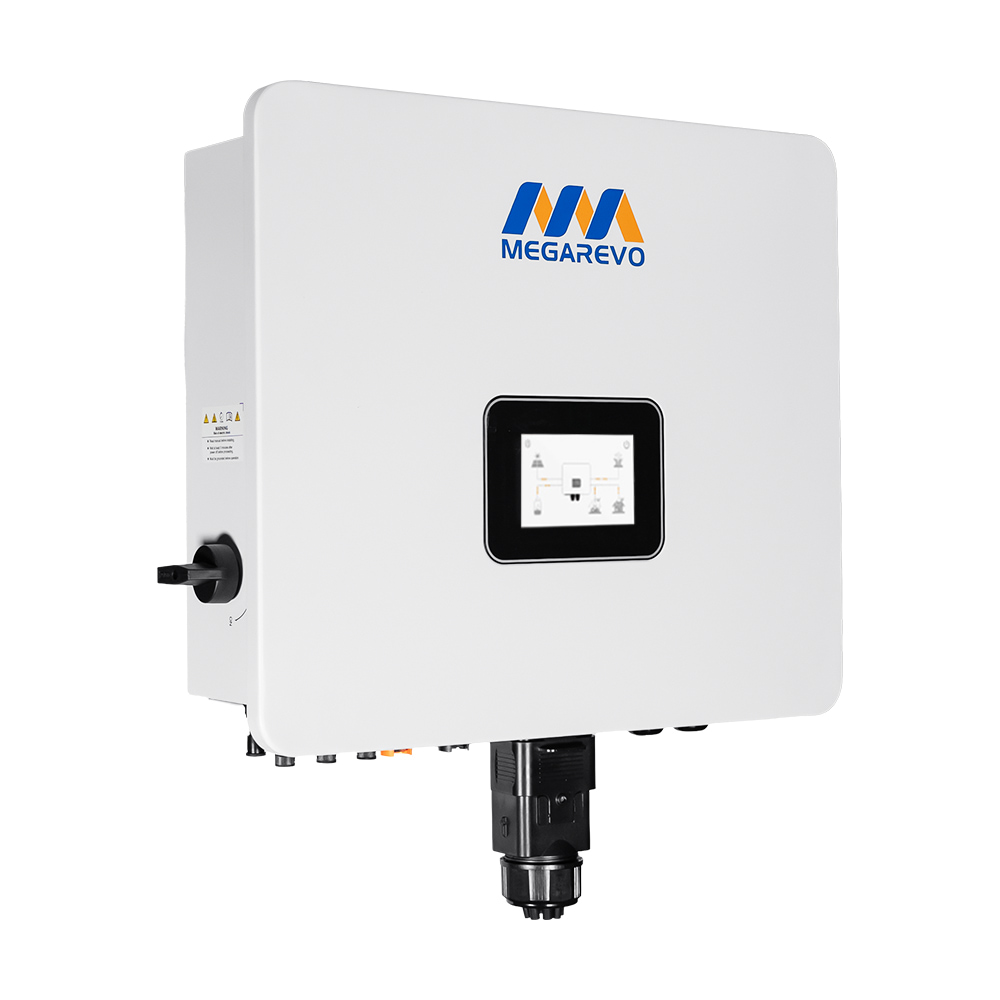

    Гибридный однофазный инвертор для солнечных панелей 10kW Megarevo R10KL1DA-G2S 2 MPPT WiFi

    Цена без НДС

    74 800,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
12.

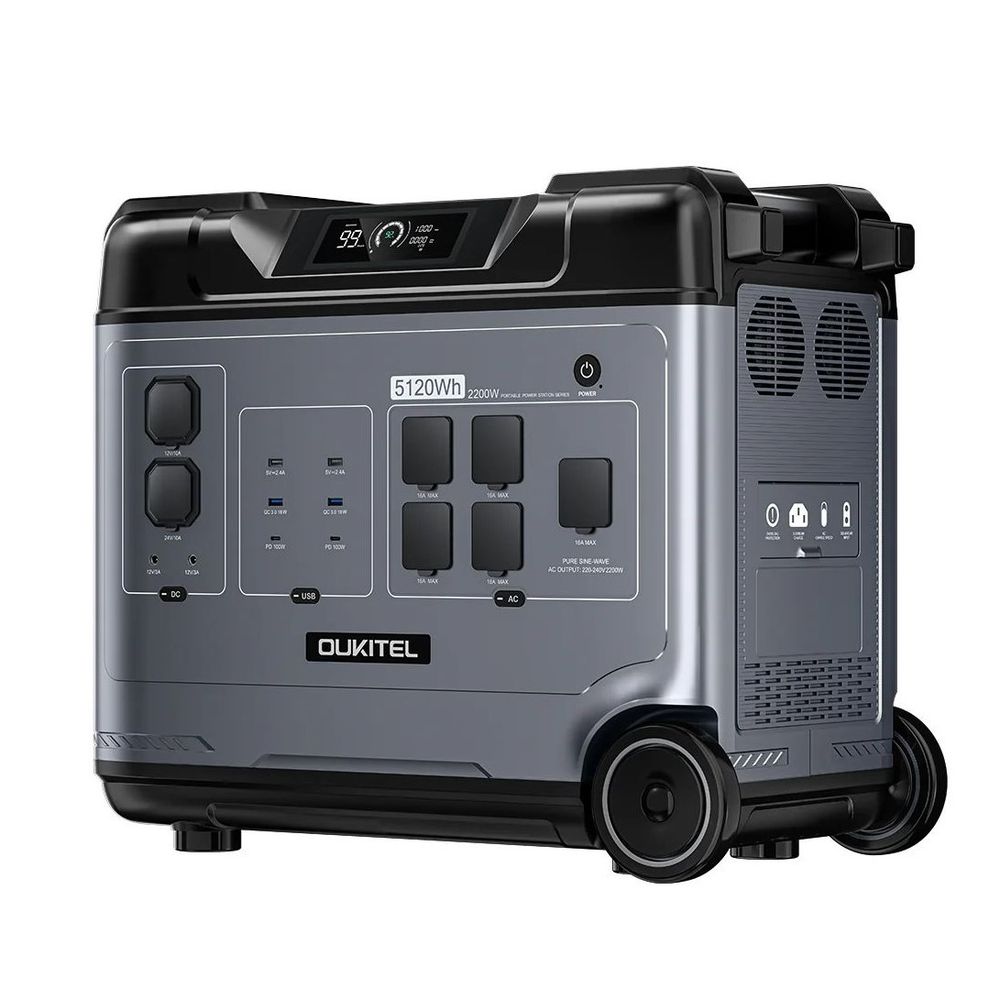

    Портативная зарядная станция OUKITEL P5000E Pro 4000W 5120Wh

    3

    Цена с НДС

    129 965,00 ₴ 94 965,00 ₴

    Купить

    Добавить в список желаний Добавить в сравнение
13.

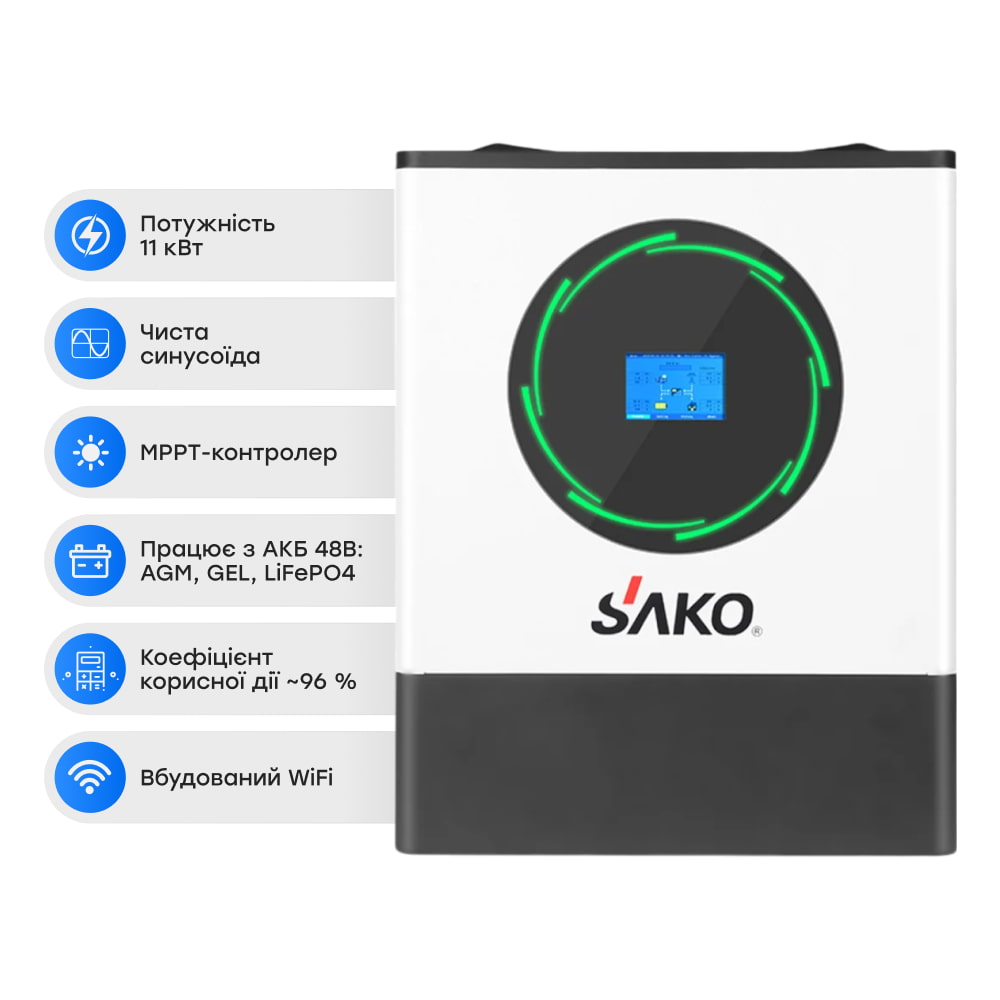

    Гибридный инвертор 11kW Sako SUNPOLO-11K 11KW/48V+150A MPPT

    47 865,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
14.

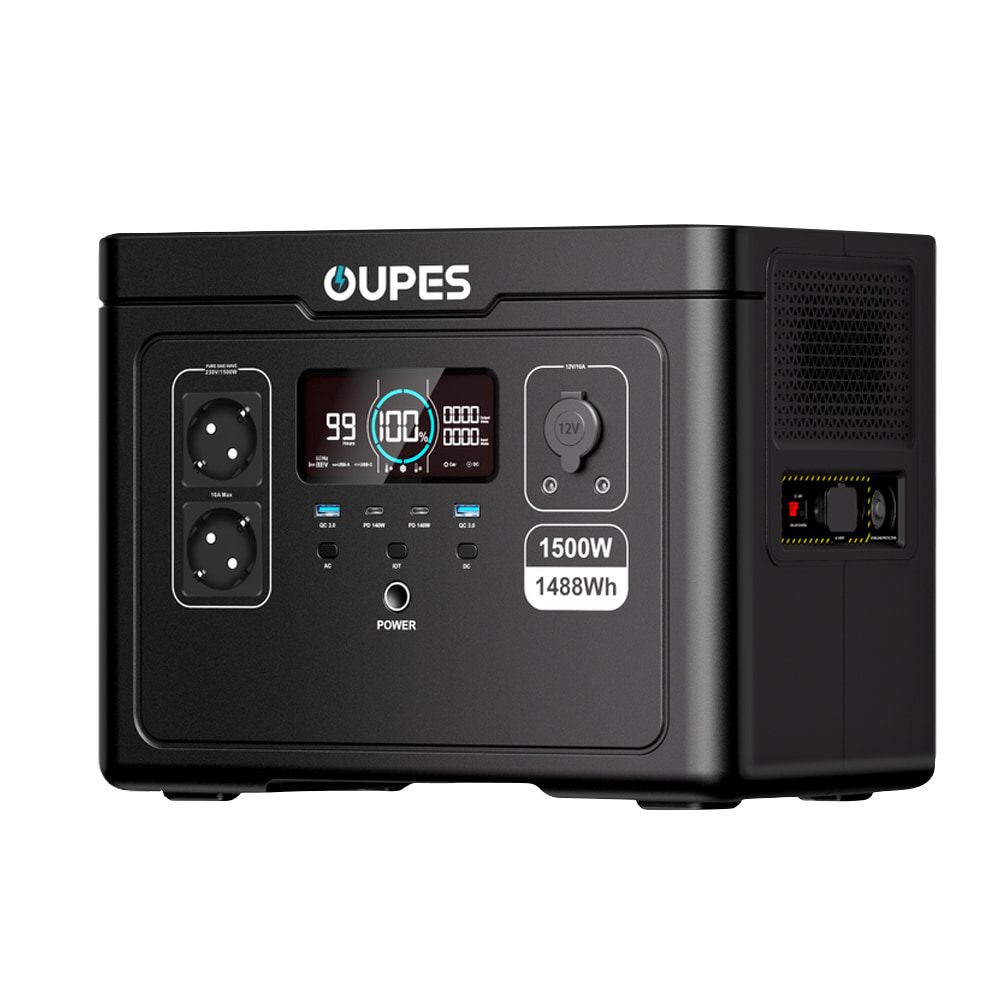

    Портативная зарядная станция OUPES S015 (Exodus) 1500W 1488Wh LiFePO4

    42 202,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
15.

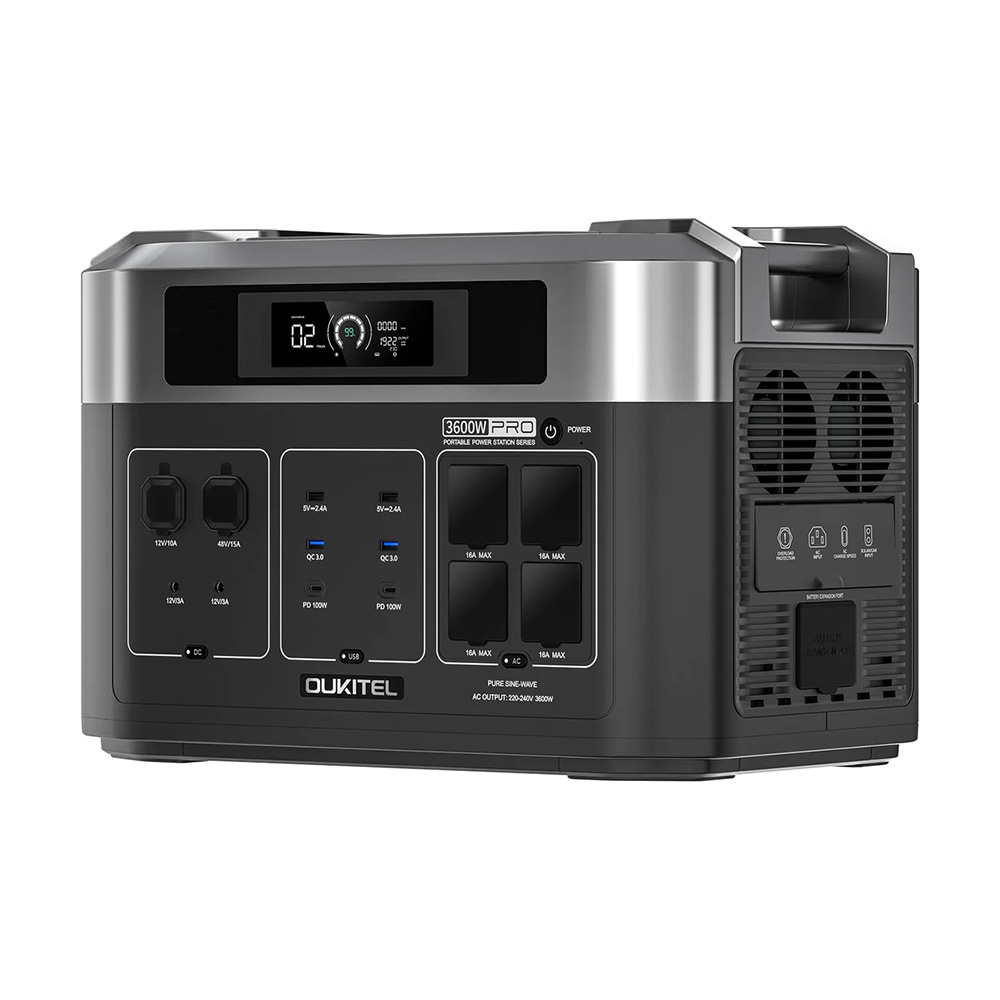

    Портативная зарядная станция OUKITEL BP2000E PRO (2048 Вт·ч / 3600 Вт)

    1

    55 286,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
16.

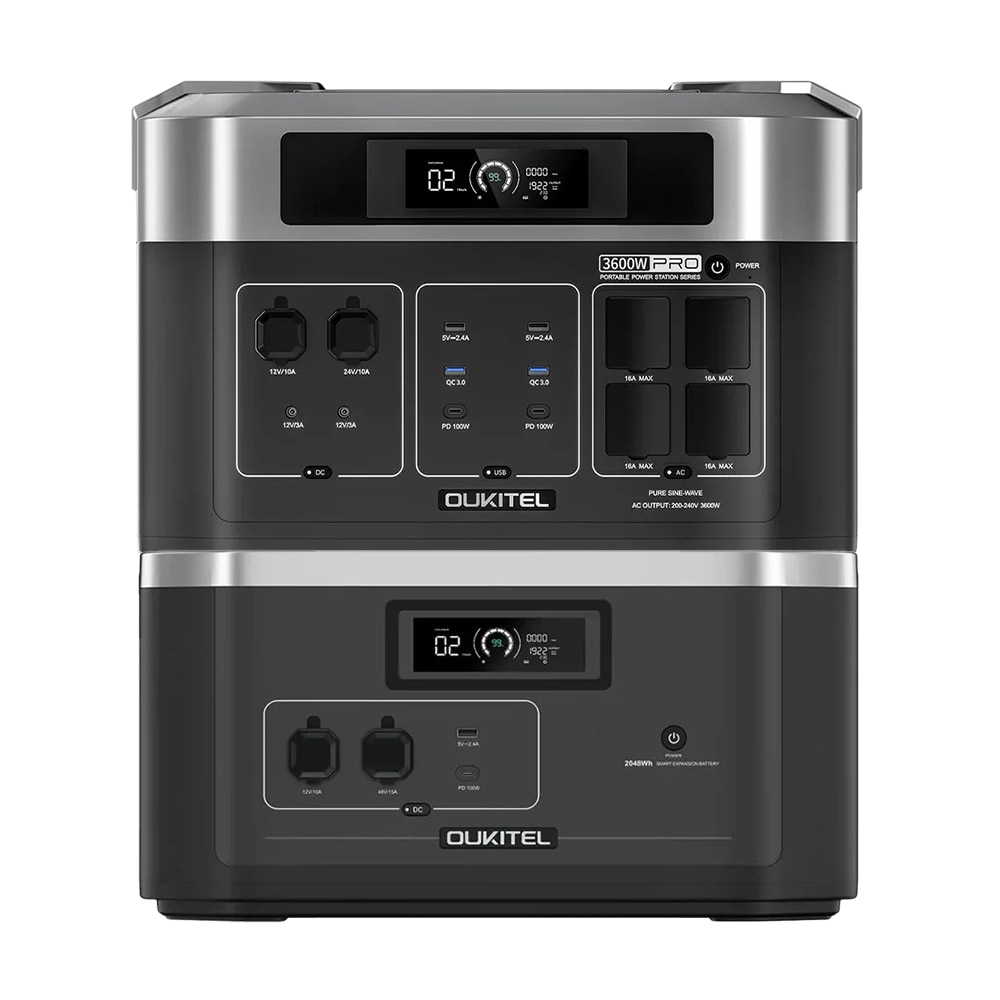

    Комплект резервного питания Oukitel на 4096 Вт·ч: зарядная станция BP2000E PRO (2048 Вт·ч/3600 Вт) и дополнительная батарея B2000 (2048 Вт·ч)

    85 627,50 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
17.

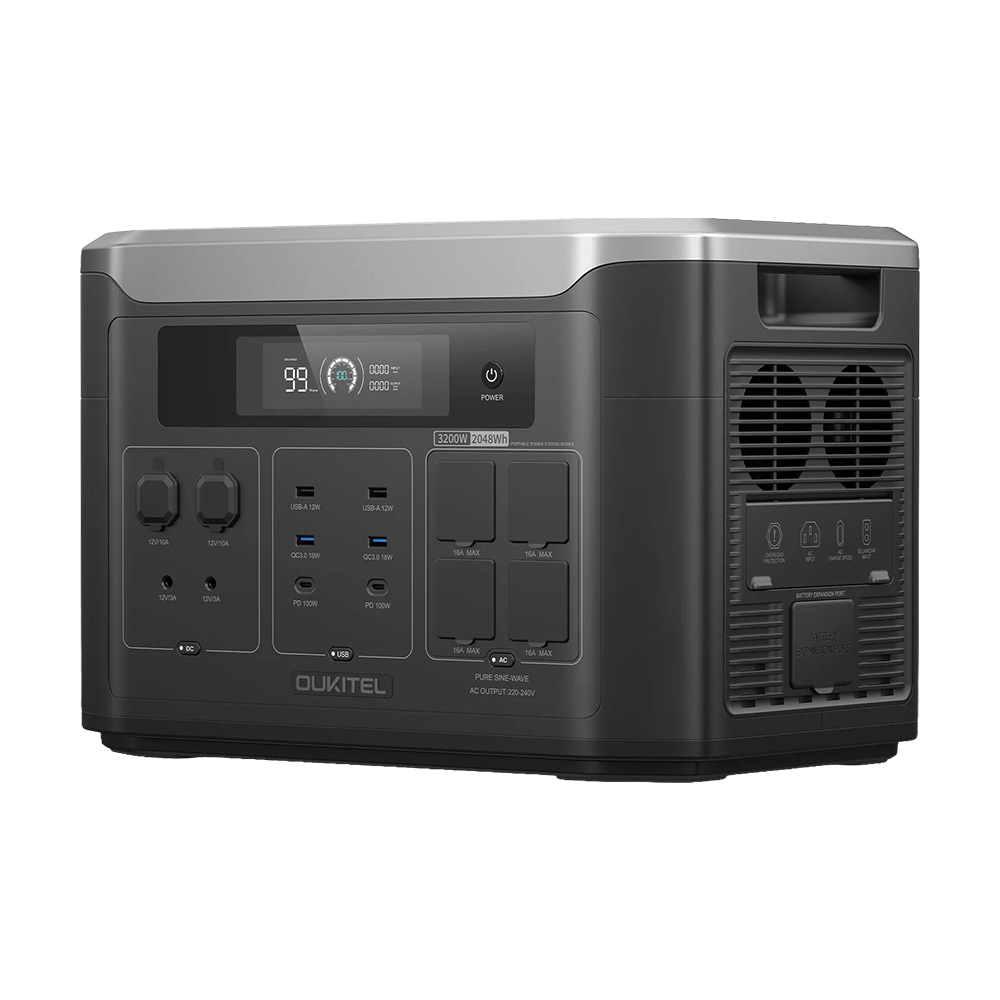

    Портативная зарядная станция OUKITEL BP3000E 3200W 2048Wh

    0,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
18.

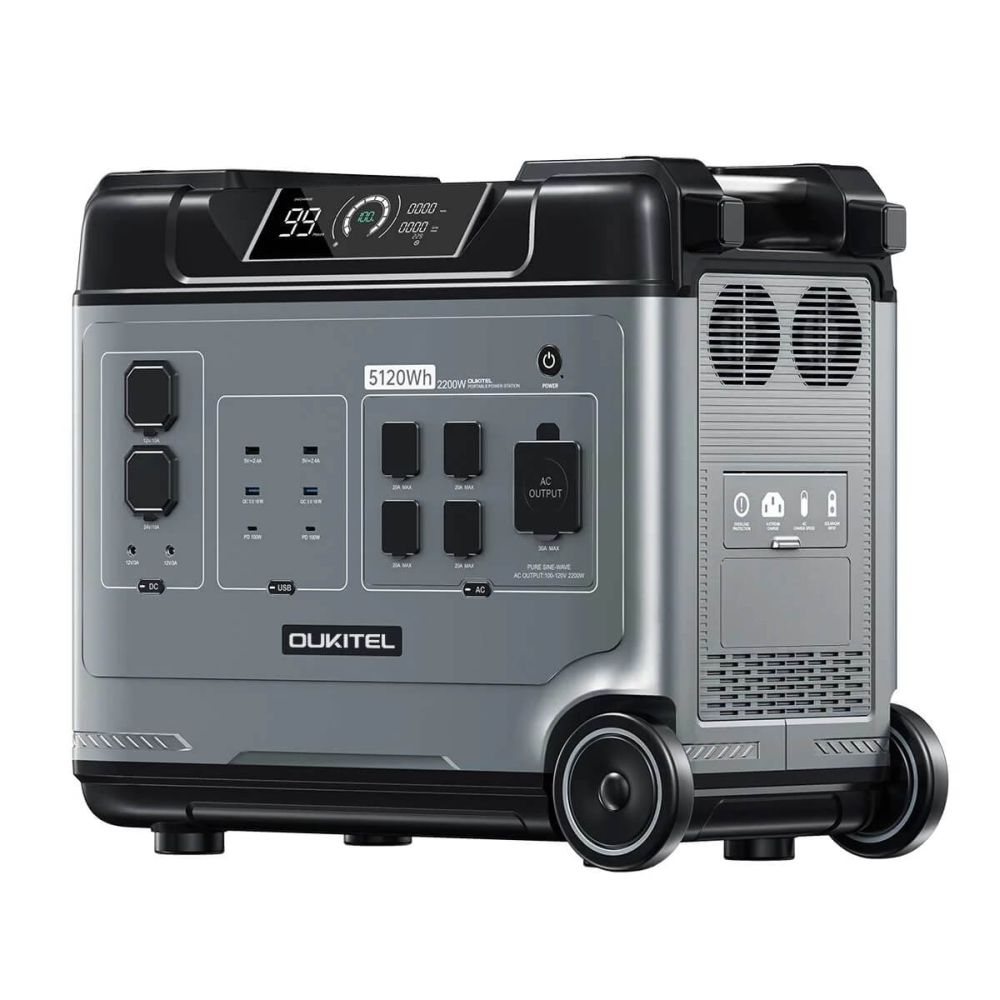

    Портативная зарядная станция OUKITEL P5000E 2200W 5120Wh

    79 857,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
19.

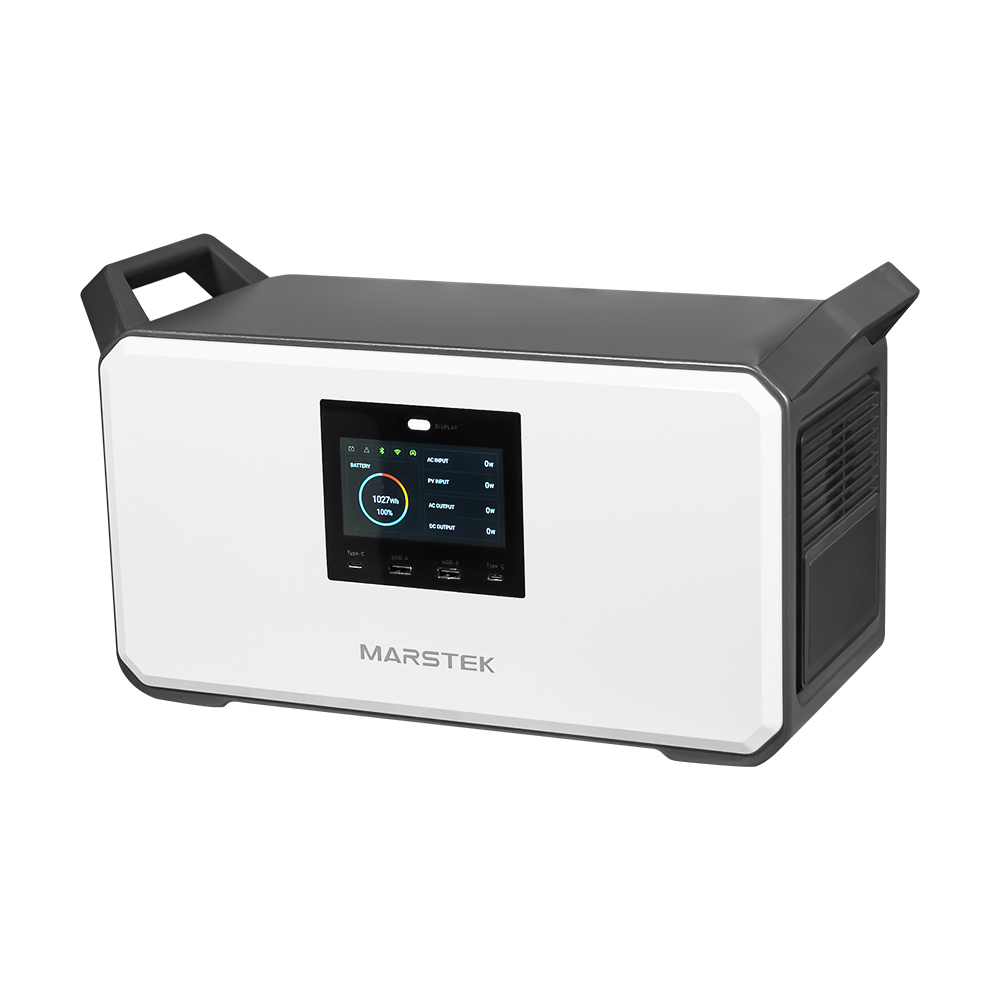

    Портативная зарядная станция Marstek M1200 1800W 1030Wh

    5

    38 752,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
20.

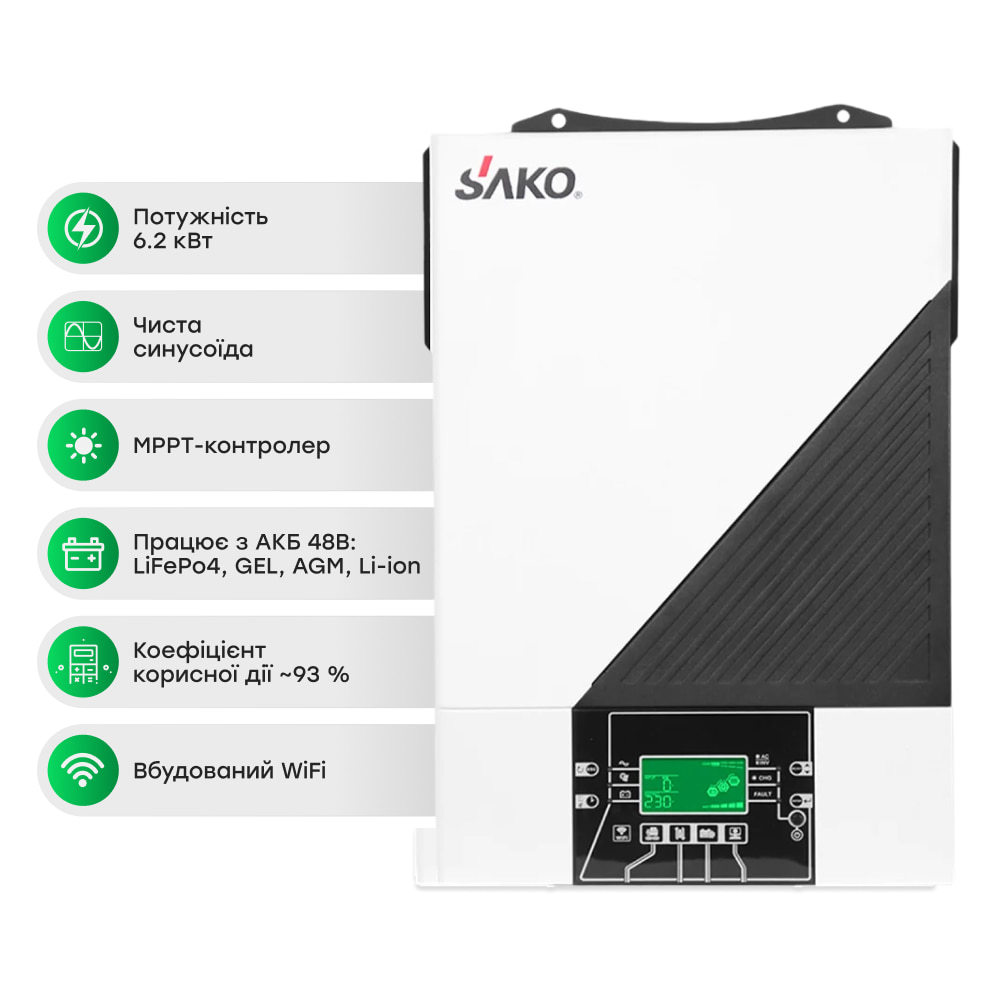

    Автономный инвертор для солнечных панелей 6.2kW Sako SUNON IV 6.2KW/48V +120A MPPT, Off grid

    21 941,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение

Типы систем управления аккумуляторами в портативных электростанциях

Бренды внедряют различные технические решения, чтобы поддерживать равномерную нагрузку на ячейки.

Пассивная и активная балансировка ячеек

Отдельные литиевые модули внутри сборки отдают свой заряд с разной интенсивностью. Из-за этого одна часть батареи может зарядиться быстрее другой. BMS решает эту проблему двумя способами:

Пассивный и активный температурный контроль

Охлаждение элементов питания также бывает разным. Пассивный метод базируется на естественном движении воздуха или металлических радиаторах. Активный контроль предполагает принудительное включение встроенных вентиляторов по сигналу от термодатчиков BMS. В промышленных системах используют жидкостное охлаждение, где специальное вещество циркулирует между блоками для точного удержания рабочей температуры.

Реальное применение систем управления аккумуляторами

Электроника защиты работает автономно во многих устройствах. Именно этот модуль позволяет аккумуляторам годами работать в системах автономного питания домов или выдерживать нагрузки при использовании в полевых условиях.

BMS в бытовых автономных энергосистемах

Для создания локальных систем солнечной генерации владельцы жилья часто выбирают инверторы Megarevo или устройства бренда Sako. Они работают в паре с большими блоками литий-железо-фосфатных аккумуляторов. Встроенная в АКБ плата BMS передает данные о своем состоянии напрямую на инвертор через специальные информационные кабели. Благодаря этому инвертор четко знает, каким током можно заряжать батарею от солнечных панелей без риска ее повреждения.

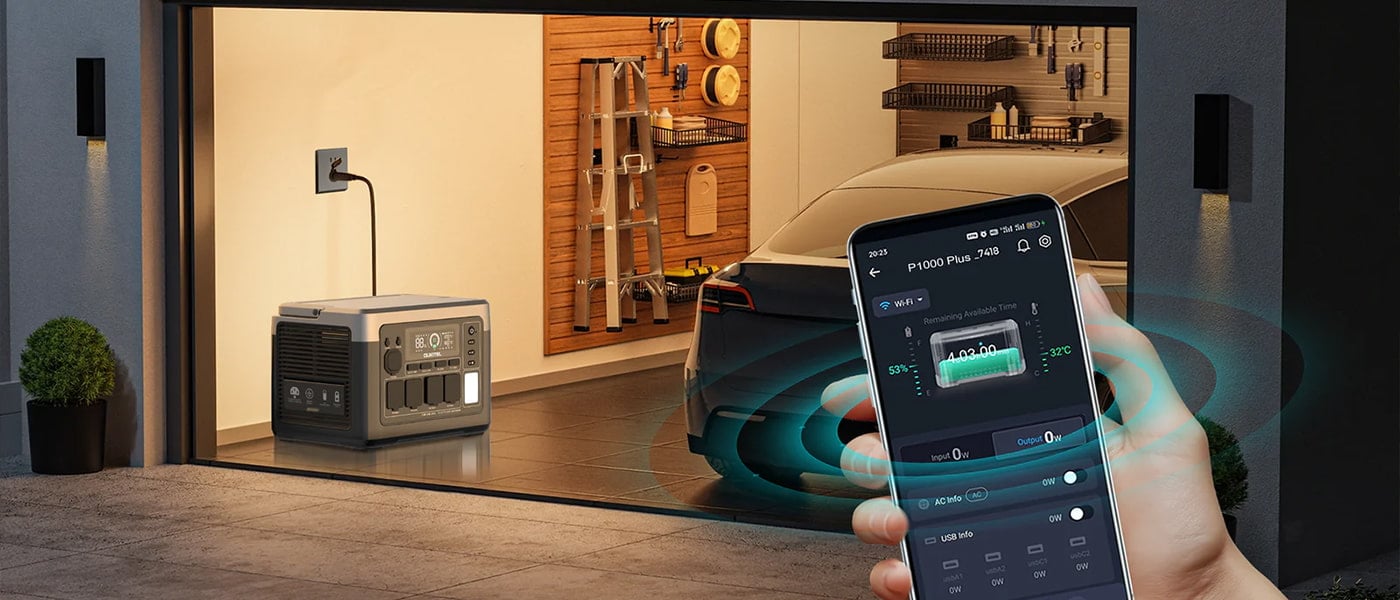

BMS в портативных электростанциях для кемпинга и путешествий

Мобильные зарядные станции часто перевозят в багажниках автомобилей и используют на открытом воздухе. В таких условиях плата управления защищает аккумуляторные ячейки от последствий вибрации при движении по бездорожью. Защитная автоматика отключит систему в случае критического перегрева на солнце, защищая оборудование во время использования в кемпинге.

Как настроить связь между инвертором и BMS: пошаговый алгоритм

Для корректной совместной работы инвертор и батарея должны согласовать цифровые коды связи. Ошибки при подключении заставят инвертор работать в аварийном режиме без точных данных о состоянии батареи. Вот пошаговый гайд:

1. Коммутация силовых кабелей. Выключите питание обоих устройств и соедините плюсовые и минусовые клеммы аккумулятора и инвертора силовыми проводами соответствующего сечения.
2. Подключение информационного кабеля. Вставьте кабель связи типа витая пара в порт CAN или RS485 на корпусе аккумулятора, а другой конец подключите к аналогичному порту инвертора.
3. Выставление DIP-переключателей. Установите переключатели на панели аккумулятора в положение, соответствующее адресу инвертора согласно инструкции производителя АКБ.
4. Настройка типа батареи в меню. Включите оборудование, зайдите в программу настроек инвертора, найдите пункт типа аккумулятора и измените значение по умолчанию на параметр LI или BMS.

После перезагрузки на экране отобразится статус успешного подключения. Инвертор начнет считывать внутренние параметры емкости напрямую с платы защиты.

Система управления аккумулятором – это критически важный элемент защиты солнечных инверторов и зарядных станций. Эта плата не позволяет аккумулятору перегреваться, балансирует напряжение на каждой ячейке и спасает оборудование от короткого замыкания в случае сетевых сбоев.
