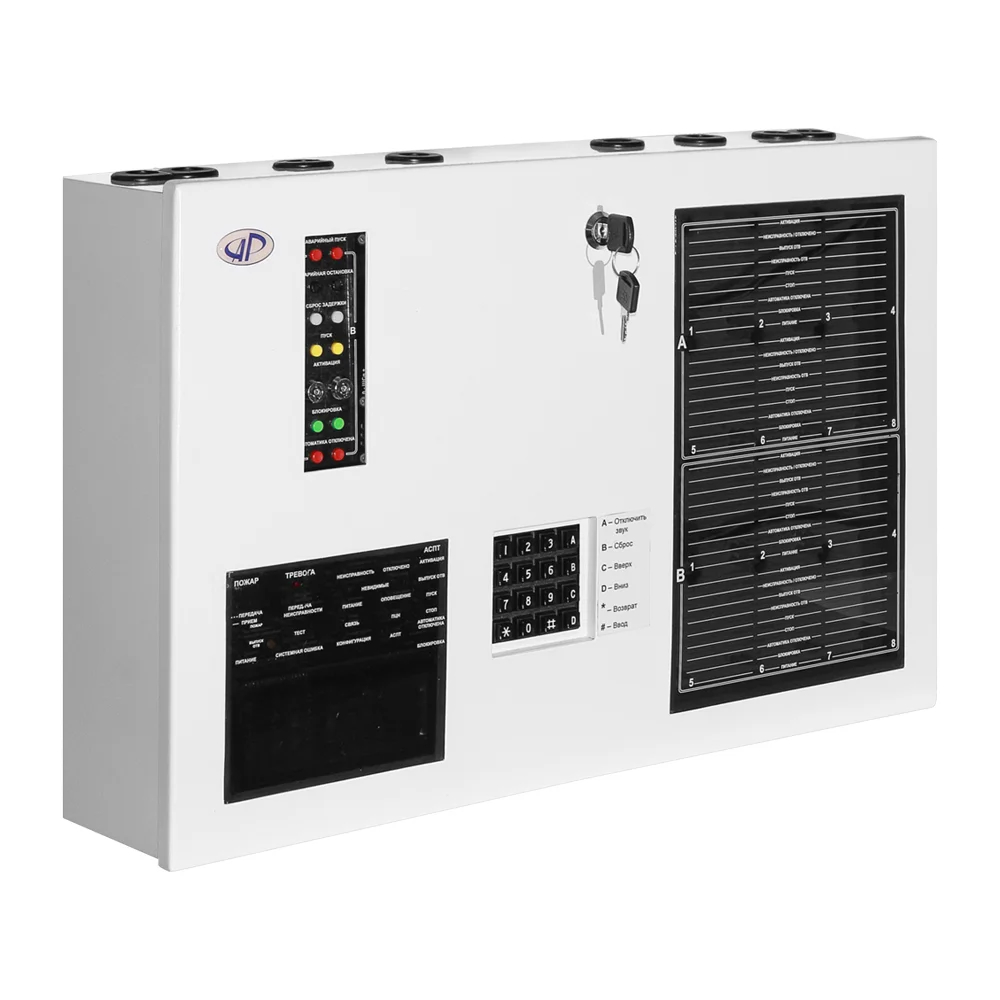

ППКПіУ Артон Вектор-1 прилад приймально-контрольний пожежний на 40 шлейфів сигналізації

ППКПіУ Артон «Вектор-1» – прилад приймально-контрольний пожежний з функцією керування автоматичними засобами протипожежного захисту серії «Вектор-1». Прилад поєднує функції приладу приймально-контрольного пожежного та приладу керування, контролює до 40 шлейфів пожежної сигналізації та автоматики, у тому числі до 32 шлейфів адресної сигналізації. Відповідає вимогам ДСТУ EN54-2, ДСТУ EN54-4, ДСТУ EN54-21, ДСТУ 4469-1.

Застосування

«Вектор-1» призначений для організації централізованої і автономної охорони різних об'єктів від пожеж, є частиною системи пожежної сигналізації, керування установками пожежогасіння, димовидалення, вентиляції та іншої автоматики.

Ключові властивості

• Базова комплектація приладу ППКПіУ «Вектор-1» включає в себе: БП (блок живлення) на 12, або 24 вольта, БЦП (блок центрального процесора), БІіУ (блок індикації і управління з виведенням інформації на алфавітно-цифровий дисплей), і БК (блок ключів), який є частиною БЦП, і має 8 (вісім) виходів, 4 (чотири) з яких – електронні вихідні ключі середньої потужності, 3 (три) – електронні ключі малої потужності і одне реле на дві групи перемикаючих контактів.
• Широкий вибір варіантів конструктивного виконання в залежності від призначення і складності об'єкта:
  • напруга внутрішнього живлення 24 В або 12 В, за замовчуванням - 24 В;
  • кількість каналів введення-виведення від 8 до 32;
  • кількість ключів протипожежного захисту – до 16;
  • кожен об'єкт (ШС, вихід) системи має наскрізну нумерацію (адресацію);
  • вбудований пульт керування двома зонами пожежогасіння;
  • відсік для встановлення на DIN-рейку до 20 реле;
  • блоки зв'язку та колектори інтерфейсу.
• Багатофункціональність роботи системи протипожежного захисту:
  • автономна робота кожного ключа;
  • каскадна робота до восьми ключів;
  • робота ключів в дублюючих схемах.
• Вільна прив'язка виходів (ключів) логічними формулами до станів (подій) в ШС і ключах, в тому числі і без застосування додаткових приладів і ПЗ.
• Мале споживання електроенергії за рахунок:
  • застосування пожежних ШС з крайовим конденсатором;
  • динамічного живлення логічного ШС (дискретних входів);
  • живлення ШС і ключів нестабілізованою напругою (немає перетворювачів напруги, які знижують ККД приладу).
• Зручні органи керування та індикації:
  • просте зрозуміле меню;
  • стандартна телефонна клавіатура;
  • інформація на дисплеї легко читається (великі підсвічені символи);
  • універсальність, багатофункціональність, підвищена надійність і ремонтопридатність.
• До 20 приладів можуть об'єднуватися в систему з єдиним контролем та керуванням.
• Для зручного моніторингу може використовуватися ПК.
• Сім режимів роботи кожного каналу введення-виведення:
  • пожежний з повторною перевіркою з кінцевим конденсатором;
  • пожежний з повторною перевіркою з кінцевим резистором;
  • пожежний без повторної перевірки з кінцевим конденсатором;
  • пожежний без повторної перевірки з кінцевим резистором;
  • логічний (дискретний вхід);
  • захисний;
  • вихід (ключ).
• Кожен ключ протипожежного захисту може бути запрограмований за такими функціями:
  • вхід з автоматичними сповіщувачами;
  • вхід з ручними сповіщувачами;
  • вхід для підключення вимикача «Автоматику вимкнено»;
  • вхід для підключення вимикачів і датчиків «Блокування»;
  • вхід для підключення кнопки «Скидання затримки»;
  • вхід для підключення вимикачів «Аварійна зупинка»;
  • вхід для підключення вимикачів «Аварійний пуск гасіння»;
  • програмування часу затримки;
  • програмування часу подачі ОТВ.
• Параметри сумісності:
  • напруга в ШС і на виходах від 20 В до 30 В для 24 В живлення;
  • струм в ШС не більше 30 мА;
  • струм комутації ключа кожного каналу введення-виведення до 50 мА;
  • струм комутації ключів з повним контролем навантаження для підключення оповіщувачів до 200 мА;
  • струм комутації ключів, призначених для керування засобами пожежогасіння, до 4 А;
• Прилад працює з будь-якими типами:
  • автоматичних і ручних сповіщувачів;
  • датчиків ручного пуску, датчиків блокування пуску.
• Незмінні налаштування приладу:
  • звуковий сигнал відновлюється при появі нової події;
  • час вимкнення живлення пожежних сповіщувачів під час скидання пожежного ШС – 4-6 с;
  • час затримки на обробку пожежного ШС після увімкнення живлення (в т.ч. під час скидання) пожежних сповіщувачів – 4-6 с;
  • час до автоматичного скидання стану первинної пожежної тривоги (Увага) - 5-6 хв.
