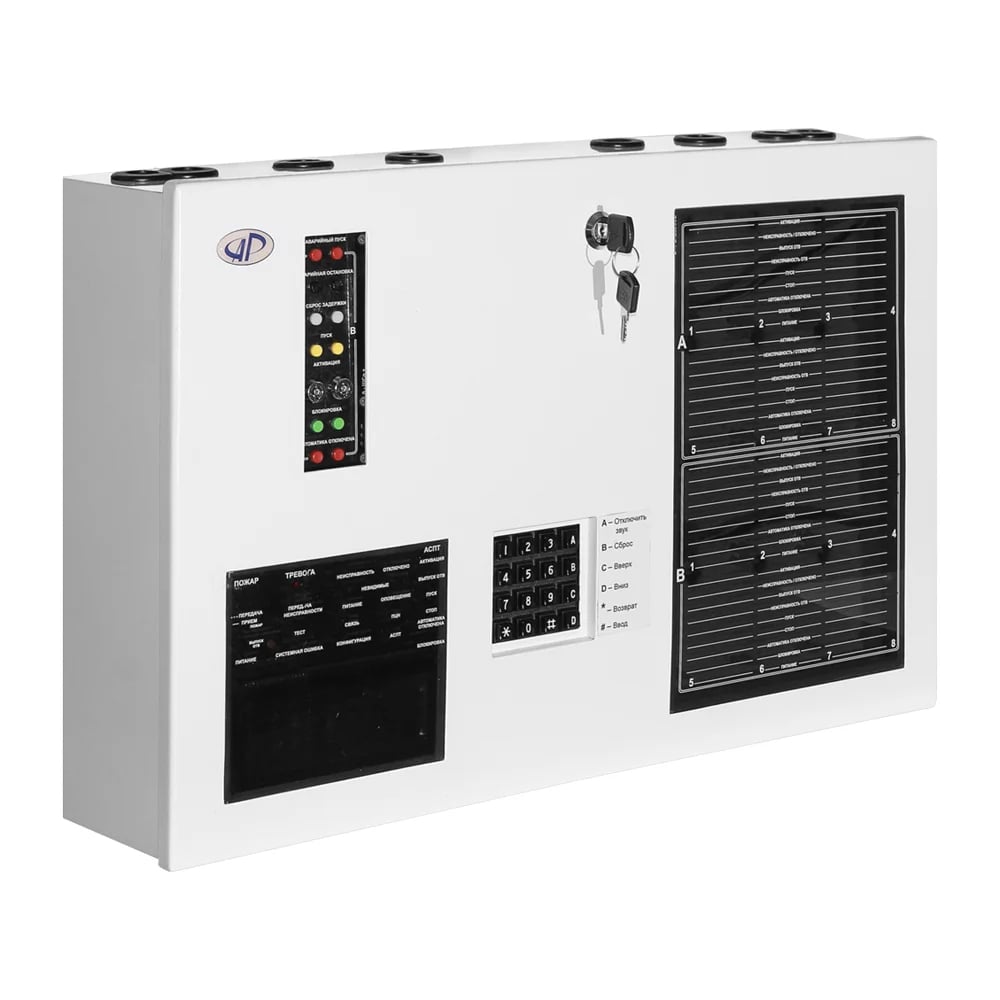

ППКПиУ Артон Вектор-1 прибор приемно-контрольный пожарный на 40 шлейфов сигнализации
Наличие уточняйтеС радостью ответим на все ваши вопросы и поможем выбрать оборудование по вашим потребностям
ППКПиУ Артон «Вектор-1» – прибор приемно-контрольный пожарный с функцией управления автоматическими средствами противопожарной защиты серии «Вектор-1». Прибор совмещает функции прибора приемно-контрольного пожарного и управления, контролирует до 40 шлейфов пожарной сигнализации и автоматики, в том числе до 32 шлейфов адресной сигнализации. Соответствует требованиям ДСТУ EN54-2, ДСТУ EN54-4, ДСТУ EN54-21, ДСТУ 4469-1.
Применение
«Вектор-1» предназначен для организации централизованной и автономной охраны различных объектов от пожаров, является частью системы пожарной сигнализации, управления установками пожаротушения, дымоудаления, вентиляции и прочей автоматики. » включает в себя: БП (блок питания) на 12, или 24 вольта, БЦП (блок центрального процессора), БИиУ (блок индикации и управления с выводом информации на алфавитно-цифровой дисплей), и БК (блок ключей), являющийся частью БЦП и имеет 8 (восемь) выходов, 4 (четыре) из которых – электронные выходные ключи средней мощности, 3 (три) – электронные ключи малой мощности и одно реле на две группы переключающих контактов.
- напряжение внутреннего питания 24 В или 12 В, по умолчанию - 24 В;
- количество каналов ввода-вывода от 8 до 32 ;
- количество ключей противопожарной защиты – до 16;
- каждый объект (ШС, выход) системы имеет сквозную нумерацию (адресацию);
- встроенный пульт управления двумя зонами пожаротушения;
- отсек для установки на DIN-рейку до 20 реле;
- блоки связи и коллекторы интерфейса.
- автономная работа каждого ключа;
- каскадная работа до восьми ключей;
- работа ключей в дублирующих схемах. < /ul>
- Свободная привязка выходов (ключей) логическими формулами к состояниям (событиям) в ШС и ключах, в том числе и без применения дополнительных приборов и ПО.
- Малое потребление электроэнергии за счет:
- применение пожарных ШС с краевым конденсатором;
- динамического питания логического ШС (дискретных входов);
- питание ШС и ключей нестабилизированным напряжением (нет преобразователей напряжения) , которые снижают КПД прибора).
- Удобные органы управления и индикации:
- простое понятное меню;
- стандартная телефонная клавиатура;< /li>
- информация на дисплее легко читается (большие подсвеченные символы);
- универсальность, многофункциональность, повышенная надежность и ремонтопригодность.
- До 20 приборов могут объединяться в систему с единым контролем и управлением.
- Для удобного мониторинга может использоваться ПК.
- Семь режимов работы каждого канала ввода-вывода:
- пожарный с повторной проверкой с конечным конденсатором;
- пожарный с повторной проверкой с конечным резистором;
- пожарный без повторной проверки с конечным конденсатором;
- пожарный без повторной проверки с конечным резистором; резистором;
- логический (дискретный вход);
- защитный;
- выход (ключ).
- Каждый ключ противопожарной защиты может быть запрограммирован по следующим функциям:
- вход с автоматическими извещателями;
- вход с ручными извещателями;
- вход для подключения выключателя «Автомат. ;
- вход для подключения выключателей и датчиков «Блокировки»;
- вход для подключения кнопки «Сброс задержки»;
- вход для подключения выключателей «Аварийная остановка»;
- вход для подключения выключателей «Аварийный пуск тушения»;
- программирование времени задержки;
- программирование времени подачи ОТВ.
- напряжение в ШС и на выходах от 20 В до 30 В для 24 В питания;
- ток в ШС не более 30 мА;
- ток коммутации ключа каждого канала ввода-вывода до 50 мА;
- ток коммутации ключей с полным контролем нагрузки для подключения оповещателей до 200 мА;
- ток коммутации ключей, предназначенных для управления средствами пожаротушения, до 4 А;
- автоматических и ручных извещателей;
- датчиков ручного пуска, датчиков блокировки пуска.
- звуковой сигнал восстанавливается при появлении нового события;
- время отключения питания пожарных извещателей при сбросе пожарного ШС – 4-6 с;
- время задержки на обработку пожарного ШС после включения питания (в т.ч. при сбросе) пожарных извещателей – 4-6 с;
- время до автоматического сброса состояния первичной пожарной тревоги (Внимание) - 5-6 мин.
ППКПиУ Артон Вектор-1 прибор приемно-контрольный пожарный на 40 шлейфов сигнализации
Прибор приемно-контрольный пожарный с функцией управления автоматическими средствами противопожарной защиты включает в себя: блок питания, блок центрального процессора, блок индикации и управления, блок ключей с 8 выходами, 4 из которых – электронные выходные ключи средней мощности, 3 – электронные ключи малой мощности и 1 реле на две группы переключающих контактов; до 40 шлейфов сигнализации, из них до 32 адресных; до 16 силовых ключей управления средствами автоматической системы пожаротушения; до 16 зон пожаротушения; 2 зоны пожаротушения, управляемые из блока управления режимами; напряжение питания по умолчанию 24 В (12 В по заказу)
