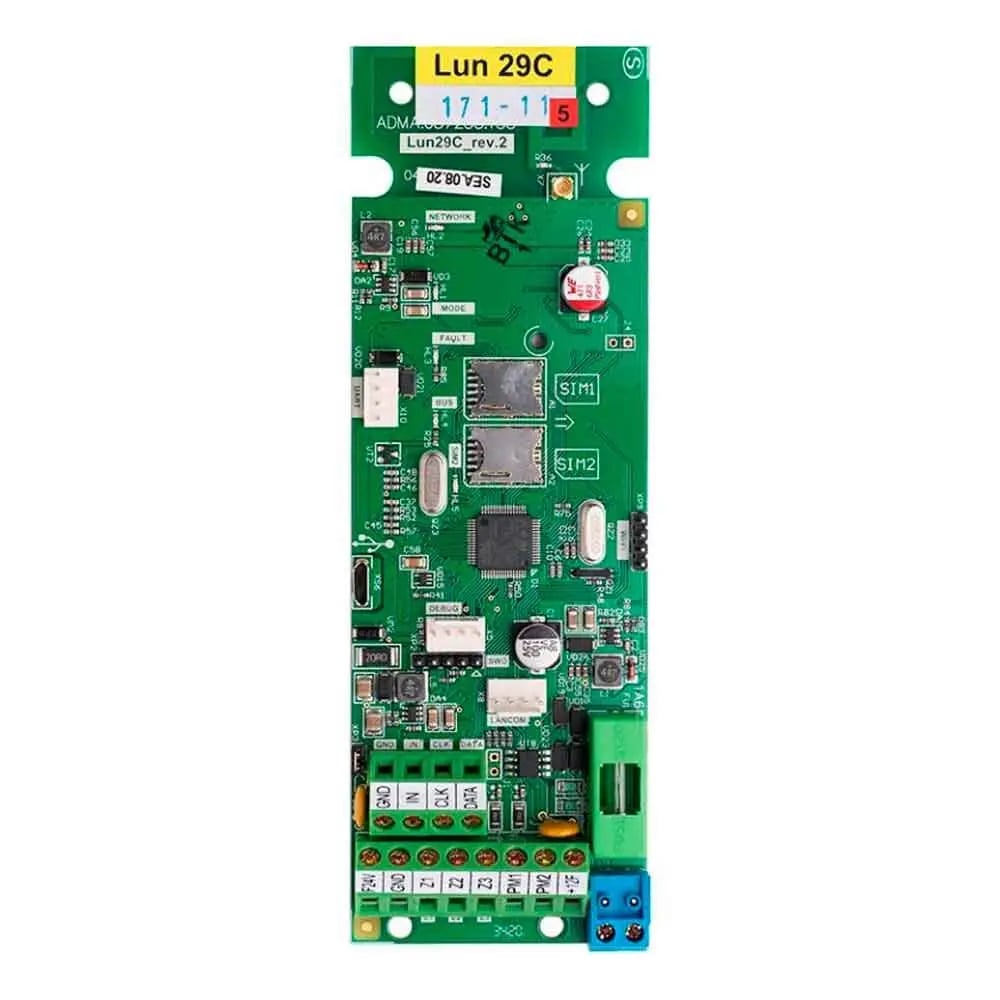

Плата Лунь 29С

Плата Лунь 29 C - це об'єктовий пристрій сполучення без корпусу, який підтримує два режими роботи і в залежності від цього призначений для: передачі повідомлення про стан, тривожні події і попередження про несправності підключеного приладу приймально-контрольного (ППКО); передачі сповіщень про пожежу і попередження про несправності підключеного приладу приймально-контрольного пожежного (ППКП). GSM-комунікатор підтримує такі робочі частоти - 850/900 МГц (до 2Вт); 1800/1900 МГц (до 1Вт). Кількість власних дротових шлейфів - 3, опір кінцевого резистора власного шлейфу - 2 кОм. Розмір черги подій - 128. Навантаження власних програмованих виходів - 100 мА. Для шифрування даних використовується AES128. Напруга живлення - 10-14 В, струм споживання в черговому режимі - 65 мА, струм споживання в режимі передачі повідомлень - 90 мА. Джерело живлення повинно мати резервне джерело живлення - акумулятор (АКБ) з номінальною напругою 12 В з зарядним пристроєм, для забезпечення безперебійного живлення при зникненні основного живлення. Плата GSM комунікатора Лунь 29 C призначена для передачі тривожних повідомлень на ПЦС технології бездротового з'єднання "Орлан", який працює на базі ПЗ «Phoenix». Для передачі використовуються канали мобільного зв'язку мережі GSM/3G (GPRS або Voice), а також WiFi/Ethernet (опціонально). Щоб користуватися мережею мобільного зв'язку, необхідно встановити одну або дві SIM-карти, для кожної з них настройки передачі даних встановлюються індивідуально. До ПСО «Лунь-29С» можна підключати будь-які сповіщувачі з нормально-роз'єднаними або нормально-замкнутими контактами по двопровідній схемі підключення, які не вимагають живлення. Плата Лунь-29С використовується в якості комунікатора, для передачі даних між ППКП (ППКО) і ПЦС, а також для дистанційного керування основними функціями ППКО. Пристрій дозволяє вибрати один з двох режимів роботи: пожежний; охоронний. При виникненні події в ППКО/ППКП, комунікатор відправляє її на ПЦС відповідно до встановлених конфігурацією каналів передачі і їх пріоритетів, починаючи з каналу з вищим пріоритетом і закінчуючи каналом з нижчим пріоритетом. Можливе налаштування передачі подій, що формуються ППКО на: пульт централізованого спостереження «Орлан»; в призначений для користувача центр спостереження «Phoenix-Web» (сторінка зареєстрованого користувача на сайті); на мобільні телефони користувачів у вигляді SMS. Лунь-29С рекомендований для установки в безпосередній близькості від ППКП/ППКО (наприклад, кріпити ПСО до корпусу ППКП/ППКО). Також, можлива установка плати ПСО без корпусу - в корпус з ППКП/ППКО. Типи підтримуваних ППКО в залежності від способу підключення до комунікатора Лунь 29 C: віддалене підключення (формат даних - «тональний ContactID»); по своїй внутрішній шині: DSC (PC5020, PC5010, PC1864, PC1832, PC1616, PC1565, PC1404, PC585), Paradox (EVO48, SP4000, SP5500, SP7000), SatelIntegra 32/64/128 (включаючи моделі Plus). комбіноване (1 + 2 або 1 + 3): Paradox Esprit 738. Особливості моделі: Тип пристрою: Плата GSM-комунікатора; Кількість дротових шлейфів: 3; Черга подій: 128; Кількість виходів "відкритий колектор": 2; Навантаження програмованих виходів: 100 мА; Шифрування: AES128; Підтримка: Contact ID (конвертує Contact ID до протоколу Лунь); Сумісність: ППКО DSC, Paradox, Satel; Напруга живлення: 10-14 В; Струм споживання (черговий режим/режим передачі повідомлень): 65/90 мА.
