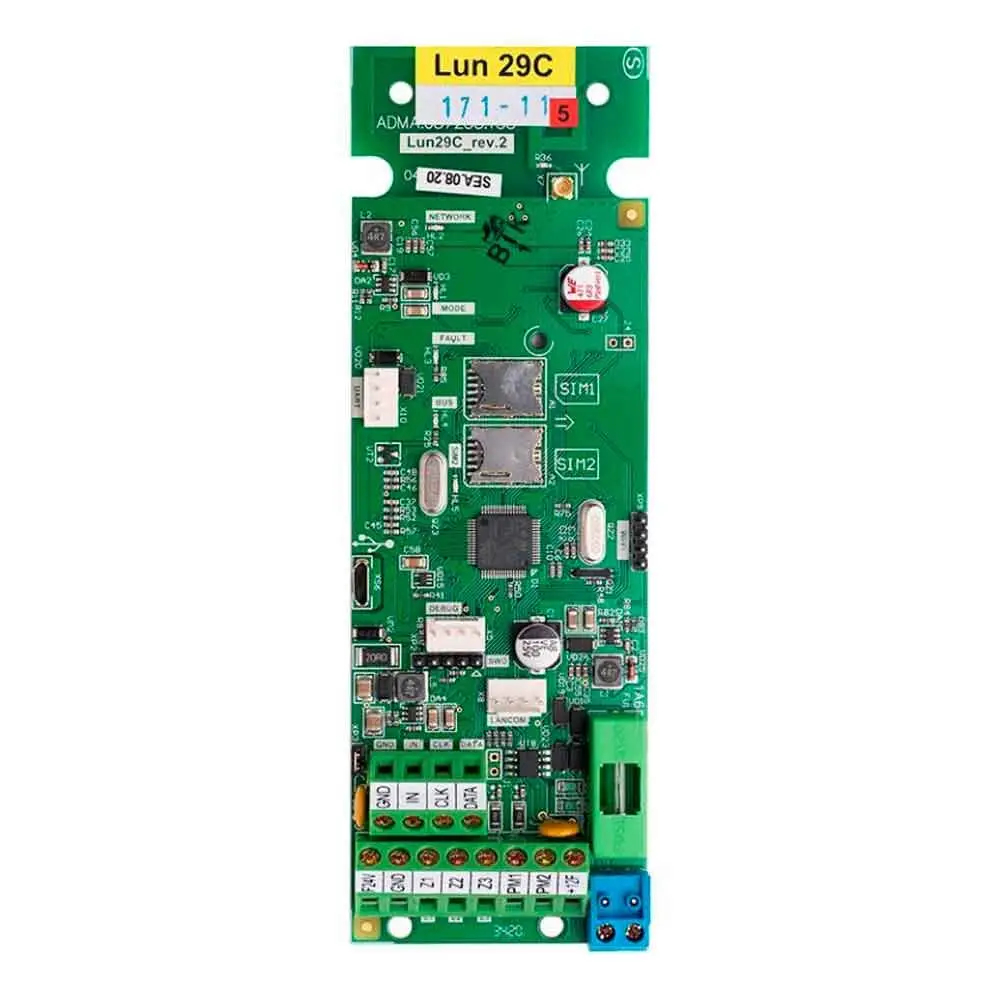

Плата Лунь 29С

Плата Лунь 29 C - это объектовое устройство сопряжения без корпуса, которое поддерживает два режима работы и в зависимости от этого предназначено для: передачи сообщения о состоянии, тревожных событиях и предупреждения о неисправностях подключенного прибора приемно-контрольного (ППКО); передачи уведомлений о пожаре и предупреждение о неисправностях подключенного прибора приемно-контрольного пожарного (ППКП). GSM-коммуникатор поддерживает следующие рабочие частоты – 850/900 МГц (до 2Вт); 1800/1900 МГц (до 1Вт). Количество собственных проводных шлейфов – 3, сопротивление концевого резистора собственного шлейфа – 2 кОм. Размер очереди событий – 128. Нагрузка собственных программируемых выходов – 100 мА. Для шифрования данных используется AES128. Напряжение питания – 10-14 В, ток потребления в дежурном режиме – 65 мА, ток потребления в режиме передачи сообщений – 90 мА. Источник питания должен иметь резервный источник питания – аккумулятор (АКБ) с номинальным напряжением 12 В с зарядным устройством, для обеспечения бесперебойного питания при исчезновении основного питания. Плата GSM коммуникатора Лунь 29 C предназначена для передачи тревожных сообщений на ПЦС технологии беспроводного соединения "Орлан", работающего на базе ПО Phoenix. Для передачи используются каналы мобильной связи сети GSM/3G (GPRS или Voice), а также WiFi/Ethernet (опционально). Для использования сети мобильной связи необходимо установить одну или две SIM-карты, для каждой из которых настройки передачи данных устанавливаются индивидуально. К ПСО «Лунь-29С» можно подключать любые извещатели с нормально разъединенными или нормально замкнутыми контактами по двухпроводной схеме подключения, не требующие питания. Плата Лунь-29С используется в качестве коммуникатора для передачи данных между ППКП (ППКО) и ПЦС, а также для дистанционного управления основными функциями ППКО. Устройство позволяет выбрать один из двух режимов работы: пожарный; охранный. При возникновении события в ППКО/ППКП, коммуникатор отправляет его на ПЦС в соответствии с установленными конфигурацией каналов передачи и их приоритетами, начиная с канала с более высоким приоритетом и заканчивая каналом с более низким приоритетом. Возможна настройка передачи событий, формируемых ППКО на: пульт централизованного наблюдения «Орлан»; в пользовательский центр наблюдения «Phoenix-Web» (страница зарегистрированного пользователя на сайте); на мобильных телефонах пользователей в виде SMS. Лунь-29С рекомендован для установки в непосредственной близости от ППКП/ППКО (например, крепить ПСО к корпусу ППКП/ППКО). Также возможна установка платы ПСО без корпуса - в корпус с ППКП/ППКО. Типы поддерживаемых ППКО в зависимости от способа подключения к коммуникатору Лунь 29 C: удаленное подключение (формат данных – «тональный ContactID»); по своей внутренней шине: DSC (PC5020, PC5010, PC1864, PC1832, PC1616, PC1565, PC1404, PC585), Paradox (EVO48, SP4000, SP5500, SP7000), SatelIntegra 3 комбинированное (1+2 или 1+3): Paradox Esprit 738. Особенности модели: Тип устройства: Плата GSM-коммуникатора; Количество проводных шлейфов: 3; Очередь событий: 128; Количество выходов "открытый коллектор": 2; Погрузка программируемых выходов: 100 мА; Шифрование: AES128; Поддержка: Contact ID (конвертирует Contact ID в протокол Лунь); Совместимость: ППКО DSC, Paradox, Satel; Напряжение питания: 10-14 В; Ток потребления (очередной режим/режим передачи сообщений): 65/90 мА.
