Комплект голосового та екстреного оповіщення CMX та Arton Air Alert з підсилювачем з Wi-Fi на 6 зон DA-240MW, 6 гучномовцями та виносним пейджинговим мікрофоном DA-500RMG

Комплект голосового та екстреного оповіщення CMX та Arton Air Alert з підсилювачем з Wi-Fi на 6 зон – високопродуктивне багатозональне рішення для автоматичної трансляції державних сигналів цивільного захисту, адресної передачі мовних оголошень та фонової музики. Система побудована на базі інтелектуального блоку автоматичного сповіщення УКІМО Артон Air Alert Ethernet, потужного 6-зонного мікшуючого підсилювача на 240 Вт із підтримкою Wi-Fi/Bluetooth для монтажу в 19" стійку, 6-зонного пейджингового мікрофона та комбінованого набору з 6 гучномовців, що включає всепогодні вуличні моделі із сертифікацією пожежної безпеки EN54-24.

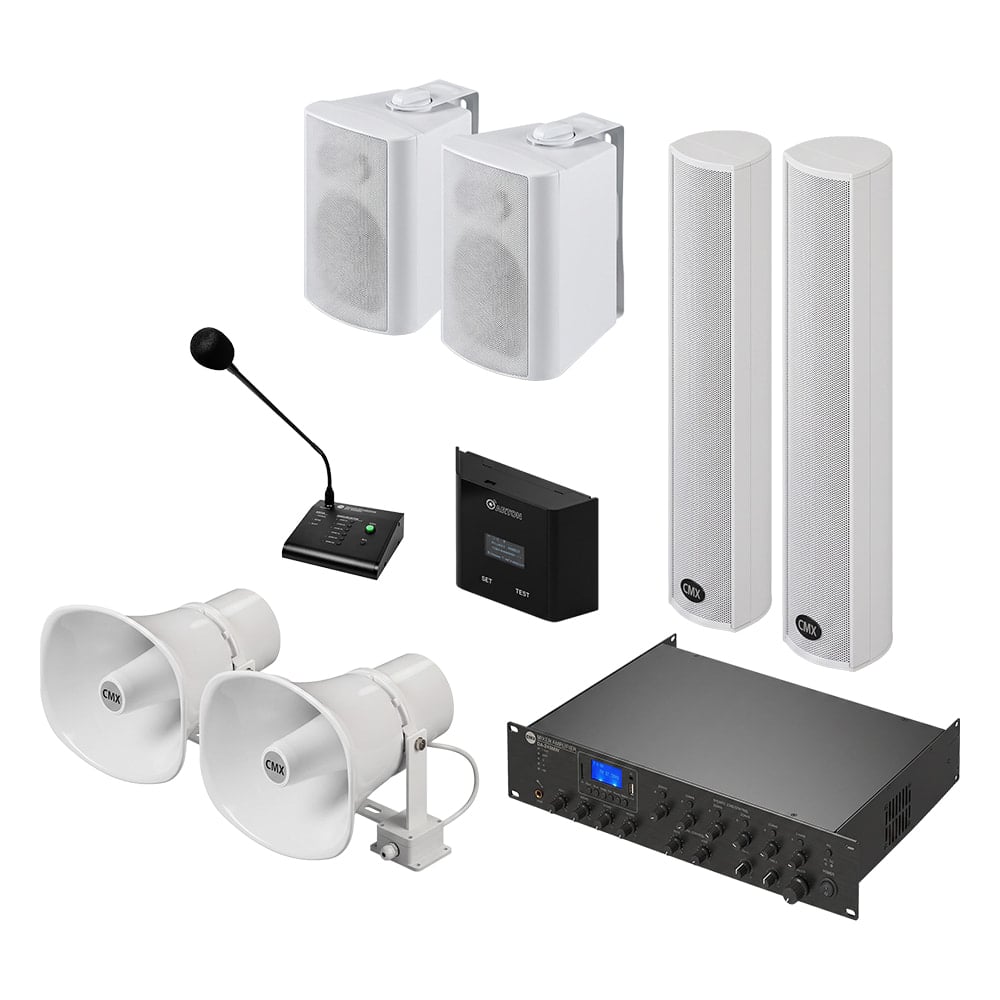

До комплекту входять:

1. Устатковання керування та індикації мовленнєвого оповіщування УКІМО Артон Air Alert Ethernet – 1 шт.
2. Мікшуючий підсилювач CMX DA-240MW (6 зон, Wi-Fi, 240 Вт, 19") – 1 шт.
3. Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24) (30 Вт, 100 В) – 2 шт.
4. Вуличний гучномовець колонного типу CMX CLSK-40CAEN (EN54-24) (40 Вт, 100 В) – 2 шт.
5. Настінний гучномовець CMX WSK-420CSW White (20 Вт, 100 В / 8 Ом) – 2 шт.
6. Виносний пейджинговий мікрофон CMX DA-500RMG (6 зон) – 1 шт.

Застосування

Комплект призначений для створення багатозональних систем фонового озвучування, адресного мовного оповіщення та автоматичного інформування про надзвичайні ситуації (повітряна чи артилерійська тривога, загроза вуличних боїв, хімічна/радіаційна небезпека, пожежна тривога) на об'єктах великої площі. Ідеально підходить для промислових підприємств, заводів, складських комплексів, навчальних закладів, торгових центрів, супермаркетів, готелів, бізнес-центрів та адміністративних будівель. Наявність всепогодних вуличних гучномовців із протипожежним виконанням та підтримка 6 незалежних зон дозволяють гнучко розділити об'єкт на окремі локації та забезпечити надійну трансляцію як усередині приміщень, так і на прилеглій території.

Принцип роботи

Головним джерелом сигналів надзвичайного інформування є блок Артон Air Alert Ethernet, який отримує оперативні тривожні дані через Ethernet/Wi-Fi або резервний GSM/GPRS-модем на дві SIM-карти. При виникненні небезпеки пристрій автоматично генерує відповідне голосове повідомлення або сигнал тривоги та подає його на лінійний вхід підсилювача CMX DA-240MW через аудіоізолятор.

Під час відтворення екстреного сповіщення підсилювач автоматично приглушує фоновий аудіопотік (музику з Wi-Fi, Bluetooth, FM-радіо або USB/SD-карт) та транслює тривожний сигнал на підключені гучномовці на максимальній потужності. Після скасування тривоги відтворення фонової музики відновлюється у звичайному режимі.

Для передачі оперативних та адресових мовних оголошень використовується виносний пейджинговий мікрофон CMX DA-500RMG. Оператор вибирає необхідну зону (або всі зони) на панелі мікрофона та натискає кнопку виклику. Підсилювач автоматично приглушує фонову музику в обраних зонах, подає попереджувальний сигнал (гонг) і транслює мовне оголошення.

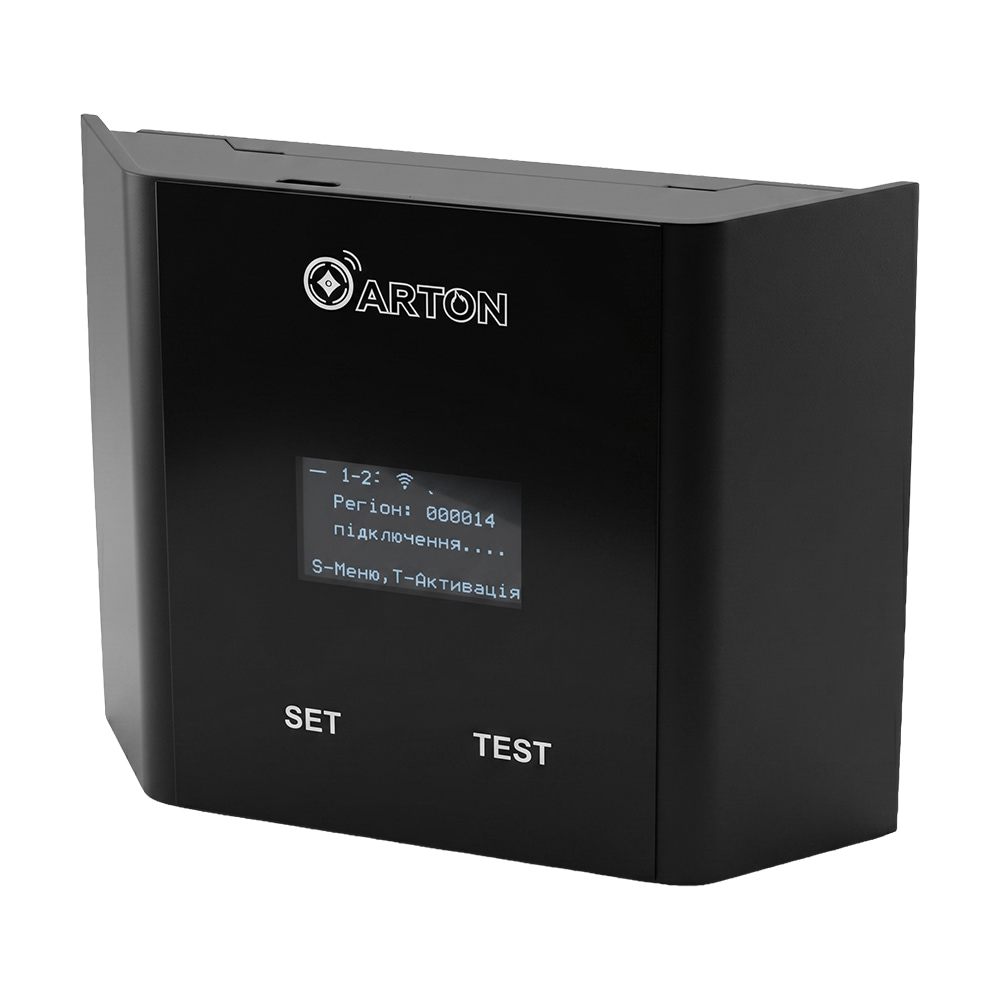

УКІМО Артон Air Alert Ethernet

Устатковання керування та індикації мовленнєвого оповіщування УКІМО Артон Air Alert Ethernet призначений для відтворення та видачі сигналу управління голосових повідомлень про повітряну або артилерійську небезпеку. Відповідає вимогам ДСТУ EN 54-16.

Ключові властивості

• Устатковання керування та індикації мовленнєвого оповіщування УКІМО для відтворення та видачі сигналу управління голосових повідомлень про повітряну або артилерійську небезпеку.
• Сумісний з приладом голосового оповіщення типу Vellez та IPA Audio.
• Пристрій використовує GSM/GPRS модем на дві SIM-карти з зовнішньою антенною для бездротового підключення до мережі інтернет.
• Підтримує інтерфейс USB Туре С.
• Можливість відтворення власних повідомлень з карти MicroSD із заздалегідь записаними фразами.
• Вбудований слот для MicroSD від 512 Мб до 32 ГБ.
• Пристрій відповідає вимогам ДСТУ EN 54-16.
• Вбудований OLED-дисплей для індикації стану роботи.
• Пристрій має можливість підключення до зовнішніх колонок оповіщення.

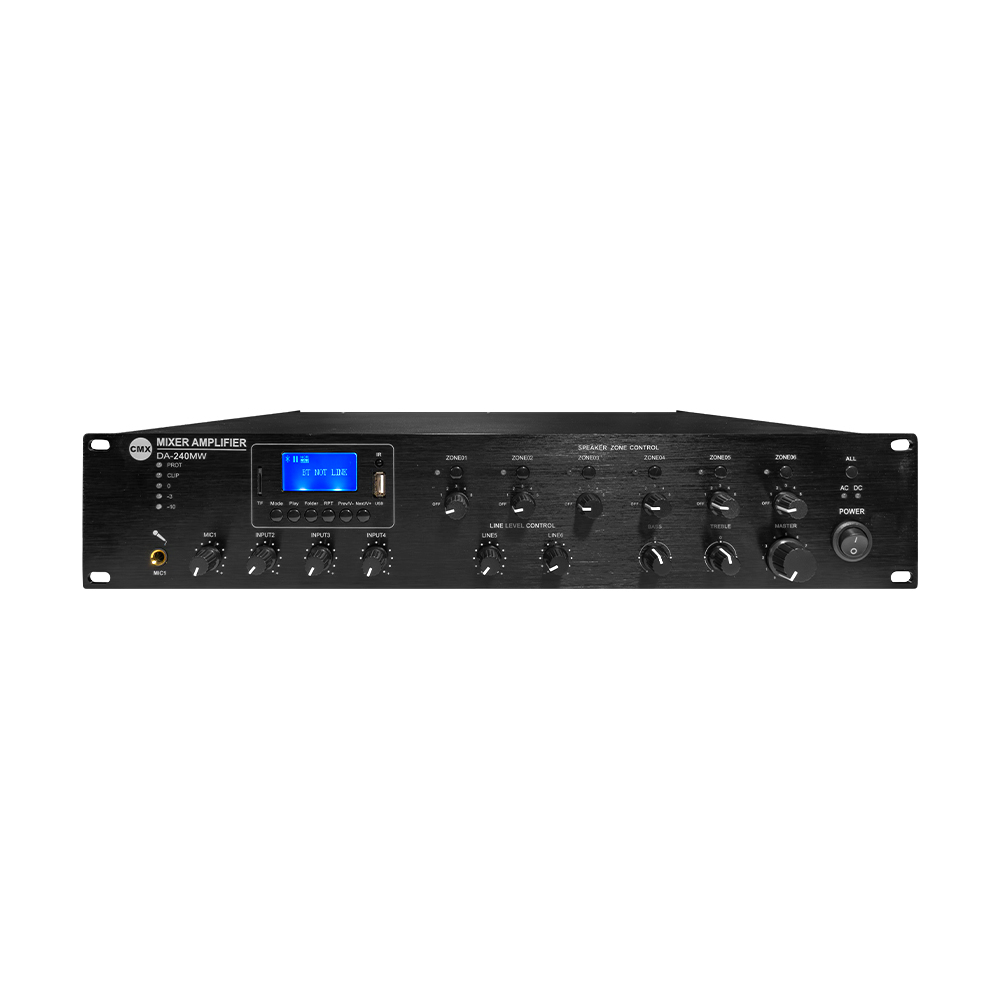

Мікшуючий підсилювач CMX DA-240MW

6-зонний мікшуючий підсилювач CMX DA-240MW з WiFi, з вихідною потужністю 240 Вт і підтримкою потокового мовлення через Bluetooth і WiFi. Вбудований медіаплеєр з MP3/USB/FM-тюнером/Bluetooth, слот для SD-карти. Підтримує віддалене керування через застосунок WiFi Legacy Player на смартфоні. Шість зонних виходів на гучномовці 100 В / однозонний вихід 100В/70В/4-16 Ом.

Ключові властивості

• Мікшуючий WiFi-підсилювач для потокової інтернет-трансляції.
• Номінальна вихідна потужність 240 Вт.
• Модуль WiFi, завдяки якому можна керувати пристроєм зі смартфона на базі Android або iOS (безкоштовний застосунок WiFi Legacy Player), сумісний з безкоштовними програмами для потокової передачі музики та подкастів безпосередньо з мережі WiFi.
• Шість зонних виходів на гучномовці 100В, одна зона з виходом на гучномовці 100В/70В/4-16 Ом. Незалежне регулювання гучності кожної з зон.
• Вхід Mic1 (6.3 мм) з роз’ємом VOX найвищого пріоритету, мікрофонні/лінійні входи 2-4 (балансний XLR) з перемикачем мікрофон/лінія і фантомного живлення +48 В. Лінійні входи 4-5 на задній панелі на RCA, вхід EMC на RCA на задній панелі з вторинним пріоритетом, крім Mic1.
• Вбудовані MP3-плеєр, FM-радіо та Bluetooth.
• Служби передплати можуть зберігати онлайн-списки аудіофайлів, які можна відтворювати безпосередньо з інтернету без підключення смартфона до мережі. Бездротове потокове передавання треків і списків відтворення, що зберігаються на смартфоні, можна надсилати з програми або через Bluetooth на підсилювач. Крім того, WiFi-підсилювач має входи для USB і SD-карти для відтворення збережених треків.
• Підтримка декількох мобільних пристроїв для дистанційного керування через WiFi, а також дистанційного керування декількома WiFi-підсилювачами з одного мобільного телефону.
• Порт LAN і WPS для скидання адреси WiFi.
• Один підсилювач забезпечує потужність 10 віддалених пейджингових мікрофонів DA-500RM на відстані до 200 метрів.
• Регулятор гучності для мікрофонів Mic1-4 і ліній 1-2, низьких і високих частот і 6-зонний регулятор гучності на передній панелі.
• Візуальні індикатори: живлення змінного і постійного струму, захисту, кліпінгу, стану шести зон і вихідного рівня.
• Повний захист: від перевантаження, короткого замикання, кліпінгу та перегріву.
• Живлення від мережі змінного струму 230 В або постійного струму 24 В.
• Підходить для монтажу у стійку 19” висотою 2U.

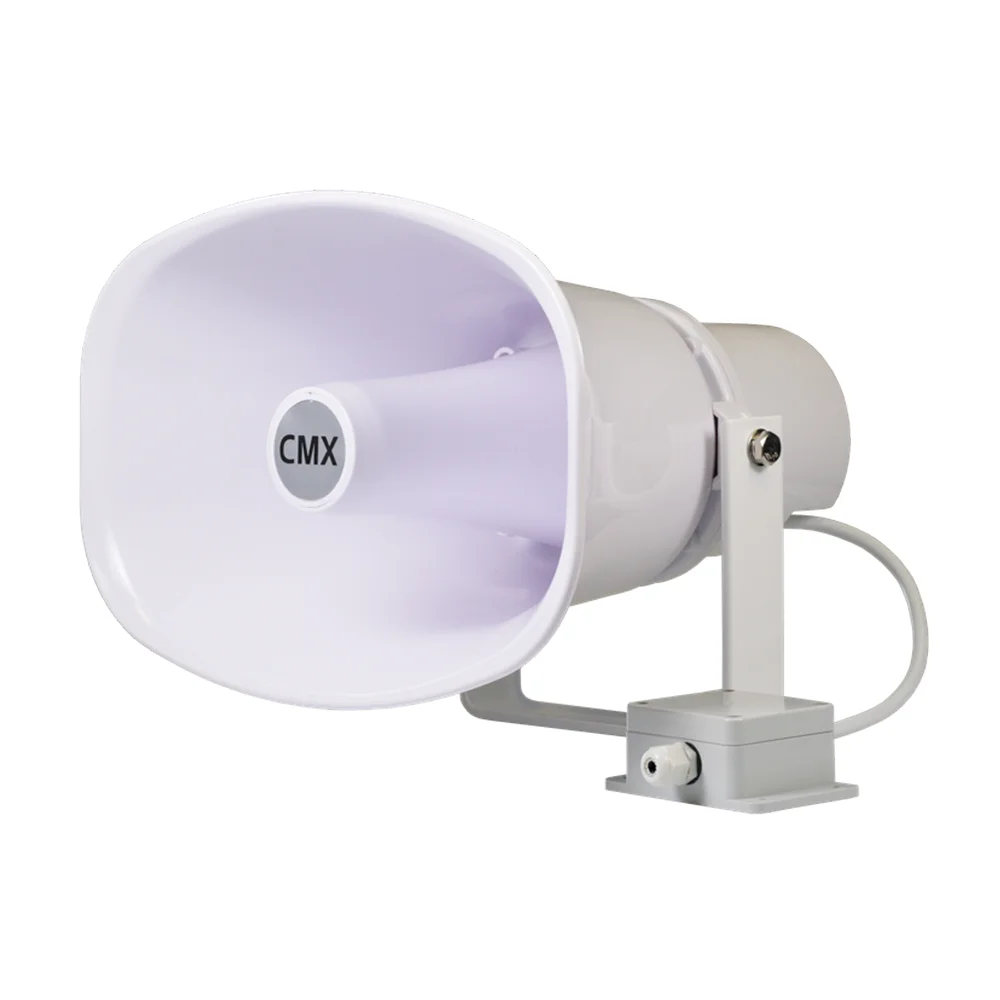

Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24)

Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24). Номінальна вихідна потужність 30 Вт/15 Вт/7.5 Вт, опір 8 Ом. Гучномовець сертифікований за стандартом EN54-24, звіт про випробування CNBOP 1438-CPR-0840. Розподільча коробка з керамічним роз'ємом, вогнестійким кабелем 95°C і термозапобіжником. Корпус з пластику ABS, кронштейн з нержавіючої сталі білого кольору (в комплекті). Ступінь захисту IР66.

Ключові властивості

• Номінальна вихідна потужність 30-15-7.5 Вт.
• Номінальна вхідна напруга 70 або 100 В.
• Чутливість (@1W/m) 110 дБ.
• Ефективно відтворений діапазон частот від 400 до 8000 Гц.
• Ступінь захисту IР66.
• Матеріал корпусу пластик ABS, кронштейн нержавіюча сталь.
• Габаритні розміри 285 / 290 / 210 мм, вага 2 кг.
• Простий та безпечний монтаж забезпечує металевий кронштейн з комплекту.

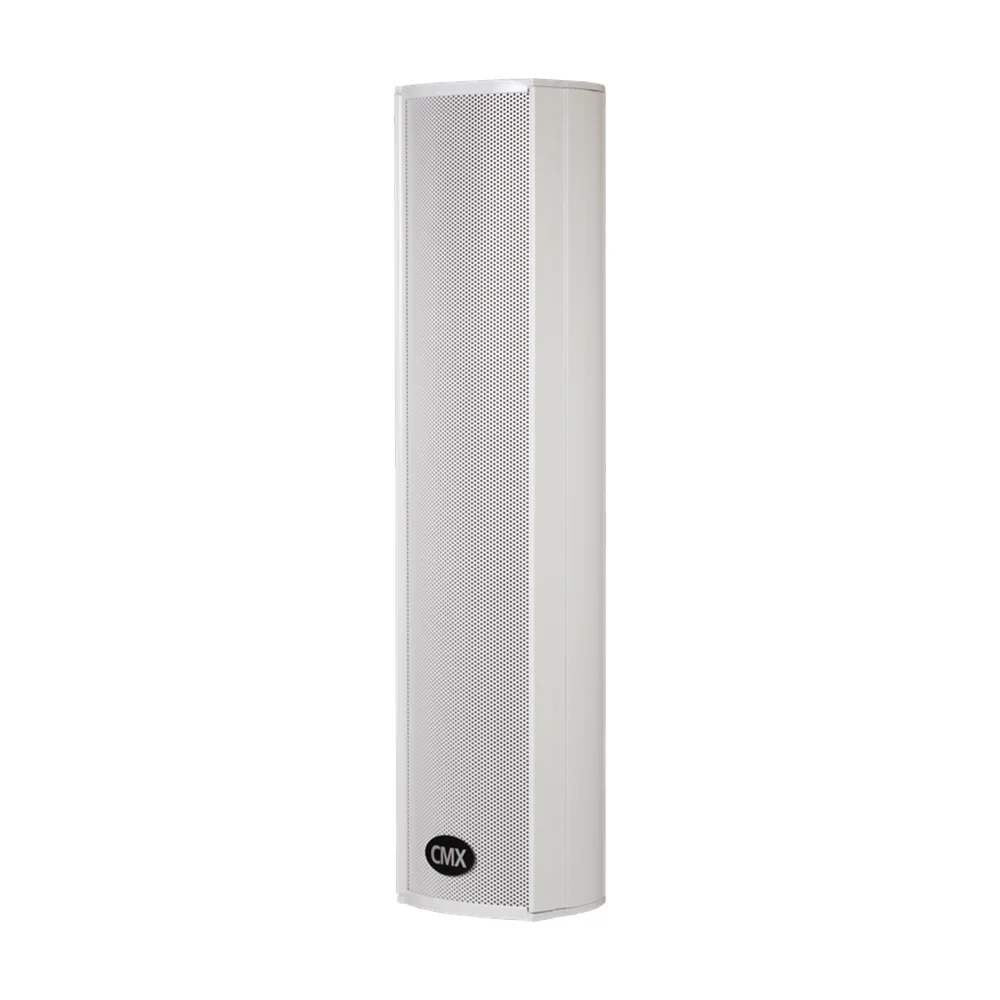

Вуличний гучномовець CMX CLSK-40CAEN (EN54-24)

Вуличний гучномовець колонного типу CMX CLSK-40CAEN – акустична система з трансформатором для використання в громадських місця, з номінальною вихідною потужністю 40-20 Вт на 100 В. Відповідає стандартам EN54-24. Оснащений керамічним коннектором, протипожежним корпусом, вогнестійким кабелем (95°C) та термозапобіжником. Гучномовець з чотирьох 3" + 1" двосмугових динаміків. Корпус з алюмінієвого сплаву білого кольору, нержавіючий кронштейн з металу. Рівень захисту IP66.

Ключові властивості

• Номінальна вихідна потужність 40-20 Вт.
• Номінальна вхідна напруга 100 В.
• Чутливість (@1W/m) 92 дБ.
• Ефективно відтворений діапазон частот від 150 до 18000 Гц.
• Ступінь захисту IР66.
• Матеріал корпусу алюмінієвий сплав, кронштейн нержавіючий метал.
• Габаритні розміри 476 / 97 / 86 мм, вага 3 кг.
• Швидкий монтаж забезпечує металевий кронштейн з комплекту.

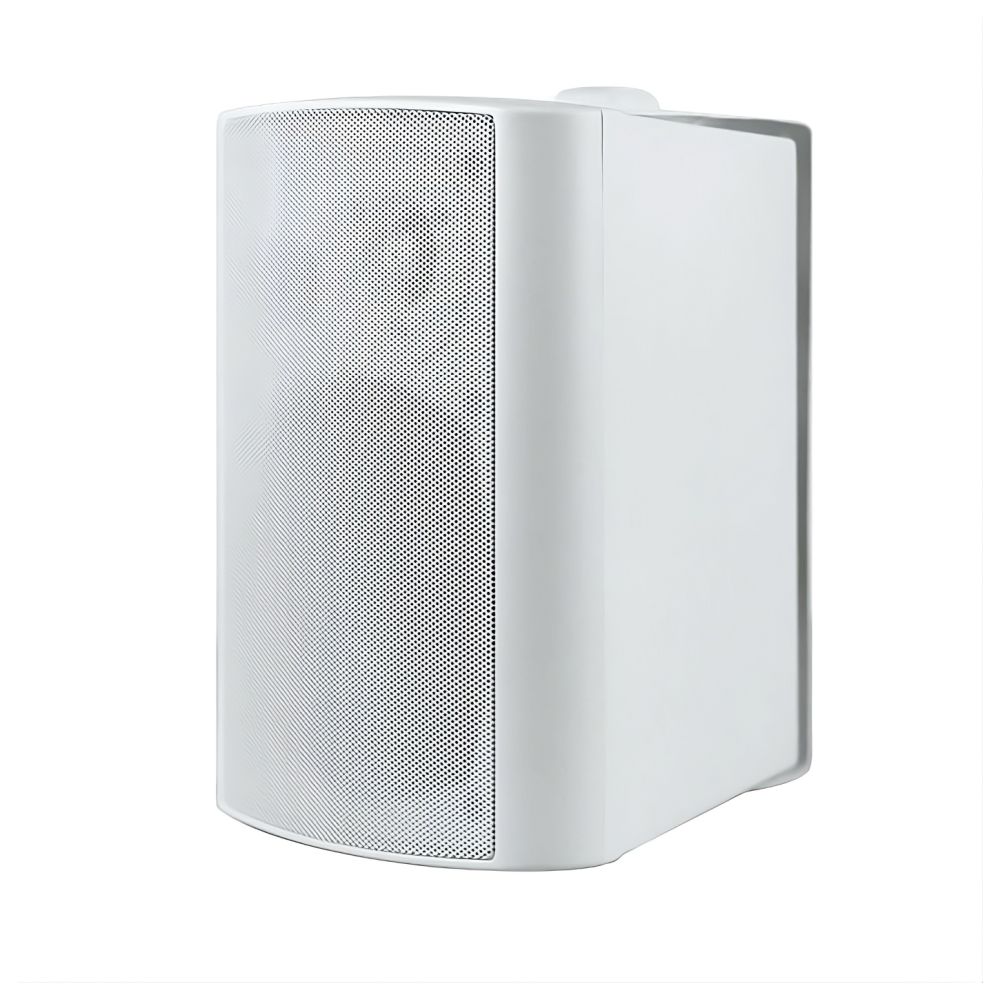

Настінний гучномовець CMX WSK-420CSW White

Настінний гучномовець CMX WSK-420CSW з трансформатором. Двосмуговий, 4-дюймовий НЧ-динамік і 1-дюймовий ВЧ-динамік з майлару, вихідна потужність 2.5-5-10-20 Вт і 8 Ом, лінійний вхід 100 В/70 В.

Ключові властивості

• Динамік настінний, двосмуговий: 4-дюймовий НЧ-динамік і 1-дюймовий майларовий ВЧ-динамік.
• Вихідна потужність 20-10-5-2.5 Вт і 8 Ом.
• Лінійний вхід 100 В або 70 В і 8 Ом.
• Чутливість (@1W/m) 88±3 дБ.
• Діапазон робочих частот 100-20000 Гц.
• Матеріал: корпус з АBS-пластику та металева решітка білого кольору.
• Швидке встановлення за допомогою нержавіючого монтажного кронштейна, що входить до комплекту.

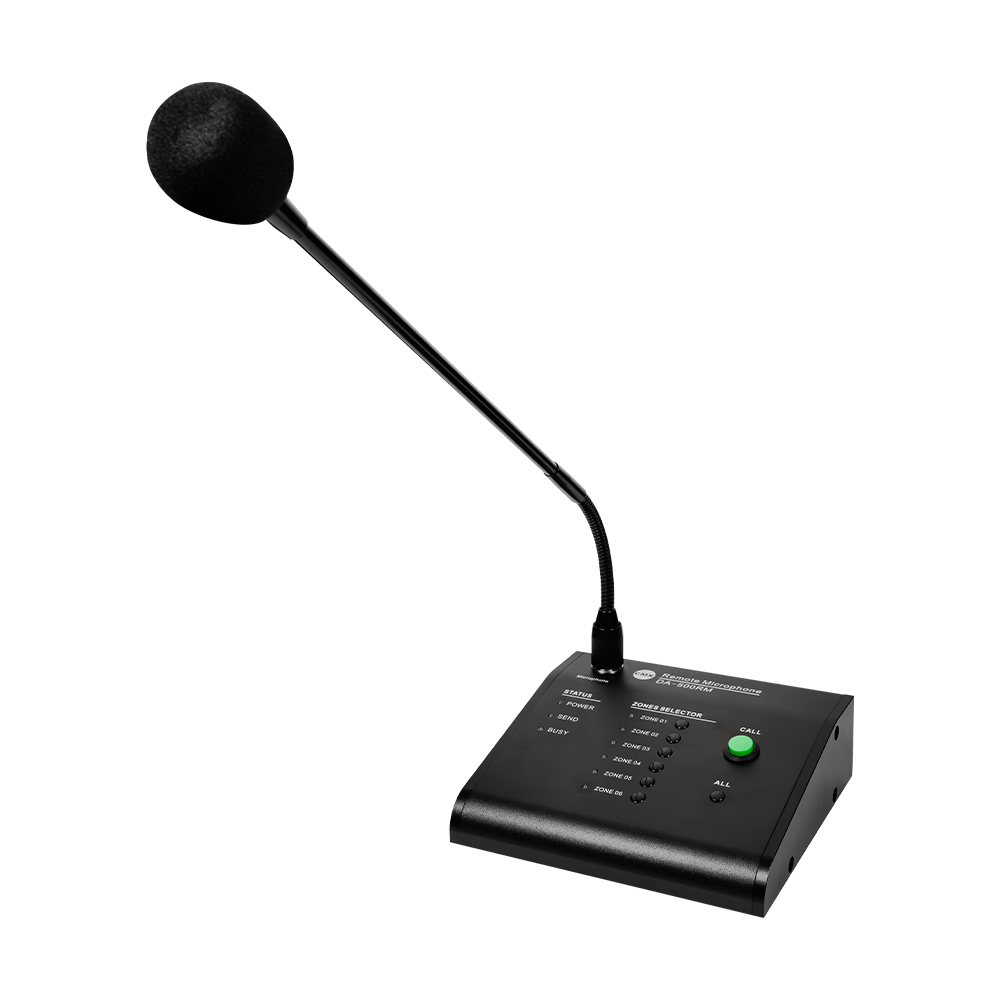

Виносний пейджинговий мікрофон CMX DA-500RMG

Виносний пейджинговий мікрофон CMX DA-500RMG, сумісний виключно з серією підсилювачів CMX DA. 6 зон пейджингового зв’язку, можливість підключення до 6 мікрофонів у систему.

Ключові властивості

• 6 зон пейджингового зв'язку, відстань зв'язку до 300 метрів через прямий кабель CAT6.
• До кожного підсилювача можна підключити до 6 мікрофонів пейджингового зв'язку. Для цих пейджингових мікрофонів можна заздалегідь встановити різні пріоритети за допомогою DIP-перемикача.
• Перемикач пріоритету мікрофона для налаштування головного і підлеглого мікрофонів.
• Діапазон робочих частот 80 Гц-16 кГц, співвідношення сигнал/шум >70 дБ, THD (коефіцієнт гармонік) до 1%, 1кГц.
• Регулятор гучності і додатковий вхід.
• Два порти RJ45 для підключення підсилювача і наступного виносного мікрофона.
• 6 індикаторів вибору зон, живлення, відправки сигналу і зайнятості.
• Кнопка виклику для увімкнення оголошення після вибору зони та звуковий сигнал для нагадування перед оголошенням.
• Виносний пейджинговий мікрофон живиться безпосередньо від підсилювача. Потужність споживання 3 Вт.

Особливості монтажу та підключення

Монтаж та комутація системи виконуються за наступною схемою:

• Підсилювач CMX DA-240MW підходить для встановлення у стандартну 19-дюймову телекомунікаційну стійку або шафу (висота 2U), а також може розміщуватися на столі чи полиці. Підключається до мережі 220 В AC (або джерела резервного живлення 24 В DC).
• Пристрій УКІМО Артон Air Alert Ethernet підключається до мережі через Ethernet/Wi-Fi та до підсилювача CMX DA-240MW через аудіоізолятор (кабелем 3.5 мм mini-jack – RCA на лінійний вхід Line In).
• Гучномовці розпреділяються по відповідних 100-вольтових зонних виходах підсилювача (зони 1–6). Вихідна потужність підсилювача 240 Вт дозволяє підключати всі комплектні динаміки на їхній максимальний рівень гучності (2х30 Вт рупори + 2х40 Вт колонки + 2х20 Вт настінні = 180 Вт). Це залишає додатковий резерв потужності в 60 Вт для можливого подальшого розширення системи шляхом докуповування додаткових 100В гучномовців.
• Виносний пейджинговий мікрофон CMX DA-500RMG розміщується на робочому місці оператора та підключається до підсилювача витою парою CAT6 через порт RJ45. Живлення мікрофона подається безпосередньо по кабелю зв'язку.

Зверніть увагу: виносний мікрофон CMX DA-500RMG є спеціалізованим пристроєм і сумісний виключно з серією підсилювачів CMX DA.

Важлива примітка. Для коректного налаштування автозапуску сигналів тривоги, розведення акустичних ліній по 6 зонах та підключення мережевих параметрів рекомендовано залучати кваліфікованих фахівців з монтажу систем оповіщення.
