Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем с Wi-Fi на 6 зон DA-240MW, 6 громкоговорителями и выносным пейджинговым микрофоном DA-500RMG

Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем с Wi-Fi на 6 зон – высокопроизводительное многозональное решение для автоматической трансляции государственных сигналов гражданской защиты, адресной передачи речевых объявлений и фоновой музыки. Система построена на базе интеллектуального блока автоматического оповещения УКІМО Артон Air Alert Ethernet, мощного 6-зонного микширующего усилителя на 240 Вт с поддержкой Wi-Fi/Bluetooth для монтажа в 19" стойку, 6-зонного пейджингового микрофона и комбинированного набора из 6 громкоговорителей, включающего всепогодные уличные модели с сертификацией пожарной безопасности EN54-24.

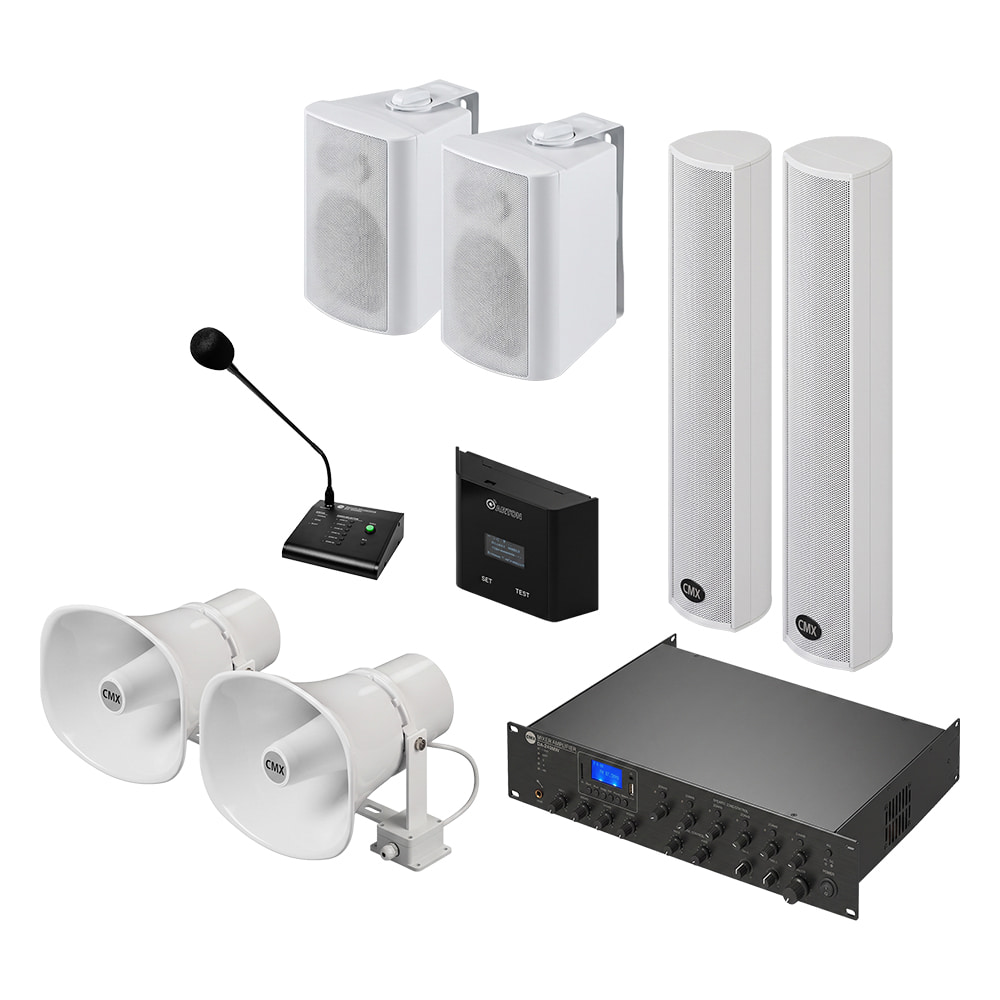

В комплект входят:

1. Оборудование управления и индикации речевого оповещения УКІМО Артон Air Alert Ethernet – 1 шт.
2. Микширующий усилитель CMX DA-240MW (6 зон, Wi-Fi, 240 Вт, 19") – 1 шт.
3. Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24) (30 Вт, 100 В) – 2 шт.
4. Уличный громкоговоритель колонного типа CMX CLSK-40CAEN (EN54-24) (40 Вт, 100 В) – 2 шт.
5. Настенный громкоговоритель CMX WSK-420CSW White (20 Вт, 100 В / 8 Ом) – 2 шт.
6. Выносной пейджинговый микрофон CMX DA-500RMG (6 зон) – 1 шт.

Применение

Комплект предназначен для создания многозональных систем фонового озвучивания, адресного речевого оповещения и автоматического информирования о чрезвычайных ситуациях (воздушная или артиллерийская тревога, угроза уличных боев, химическая/радиационная опасность, пожарная тревога) на объектах большой площади. Идеально подходит для промышленных предприятий, заводов, складских комплексов, учебных заведений, торговых центров, супермаркетов, отелей, бизнес-центров и административных зданий. Наличие всепогодных уличных громкоговорителей в противопожарном исполнении и поддержка 6 независимых зон позволяют гибко разделить объект на отдельные локации и обеспечить надежную трансляцию как внутри помещений, так и на прилегающей территории.

Принцип работы

Главным источником сигналов чрезвычайного информирования выступает блок Артон Air Alert Ethernet, который получает оперативные тревожные данные через Ethernet/Wi-Fi или резервный GSM/GPRS-модем на две SIM-карты. При возникновении опасности устройство автоматически генерирует соответствующее голосовое сообщение или сигнал тревоги и подает его на линейный вход усилителя CMX DA-240MW через аудиоизолятор.

Во время воспроизведения экстренного оповещения усилитель автоматически приглушает фоновый аудиопоток (музыку с Wi-Fi, Bluetooth, FM-радио или USB/SD-карт) и транслирует тревожный сигнал на подключенные громкоговорители на максимальной мощности. После отмены тревоги воспроизведение фоновой музыки возобновляется в обычном режиме.

Для передачи оперативных и адресных речевых объявлений используется выносной пейджинговый микрофон CMX DA-500RMG. Оператор выбирает необходимую зону (или все зоны) на панели микрофона и нажимает кнопку вызова. Усилитель автоматически приглушает фоновую музыку в выбранных зонах, подает предупреждающий сигнал (гонг) и транслирует речевое объявление.

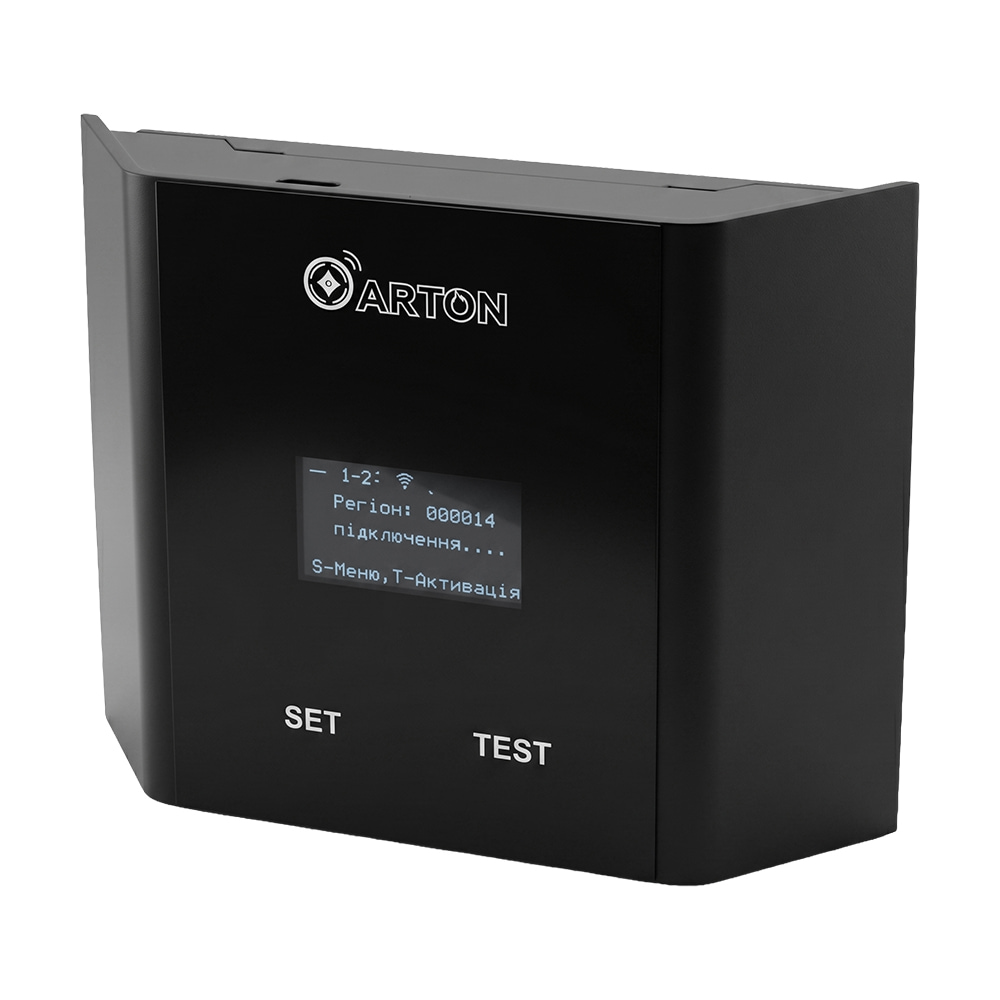

УКІМО Артон Air Alert Ethernet

Оборудование управления и индикации речевого оповещения УКІМО Артон Air Alert Ethernet предназначено для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности. Соответствует требованиям ДСТУ EN 54-16.

Ключевые свойства

• Оборудование управления и индикации речевого оповещения УКІМО для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности.
• Совместим с прибором голосового оповещения типа Vellez и IPA Audio.
• Устройство использует GSM/GPRS модем на две SIM-карты с внешней антенной для беспроводного подключения к сети интернет.
• Поддерживает интерфейс USB Type C.
• Возможность воспроизведения собственных сообщений с карты MicroSD с заранее записанными фразами.
• Встроенный слот для MicroSD от 512 Мб до 32 ГБ.
• Устройство соответствует требованиям ДСТУ EN 54-16.
• Встроенный OLED-дисплей для индикации состояния работы.
• Устройство имеет возможность подключения к внешним колонкам оповещения.

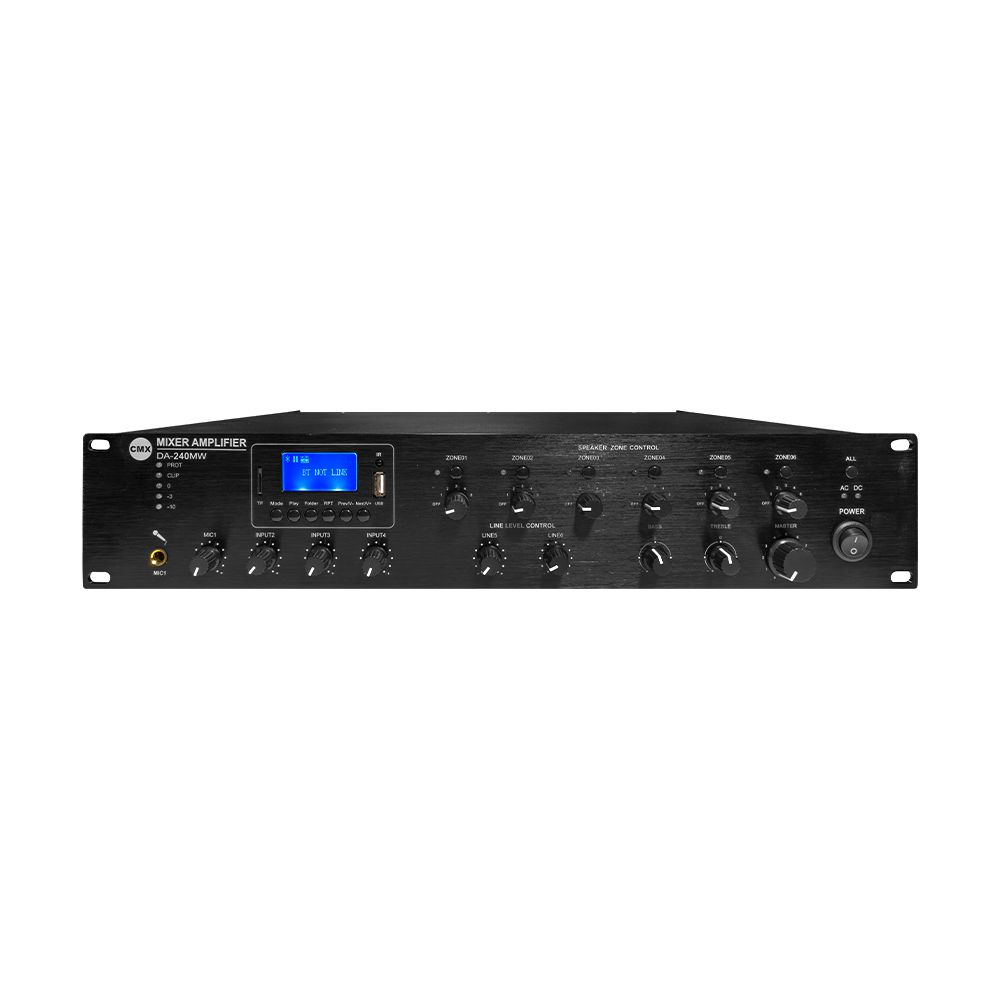

Микширующий усилитель CMX DA-240MW

6-зонный микширующий усилитель CMX DA-240MW с WiFi, с выходной мощностью 240 Вт и поддержкой потокового вещания через Bluetooth и WiFi. Встроенный медиаплеер с MP3/USB/FM-тюнером/Bluetooth, слот для SD-карты. Поддерживает удаленное управление через приложение WiFi Legacy Player на смартфоне. Шесть зонных выходов на громкоговорители 100 В / однозонный выход 100В/70В/4-16 Ом.

Ключевые свойства

• Микширующий WiFi-усилитель для потоковой интернет-трансляции.
• Номинальная выходная мощность 240 Вт.
• Модуль WiFi, благодаря которому можно управлять устройством со смартфона на базе Android или iOS (бесплатное приложение WiFi Legacy Player), совместимый с бесплатными программами для потоковой передачи музыки и подкастов непосредственно из сети WiFi.
• Шесть зонных выходов на громкоговорители 100В, одна зона с выходом на громкоговорители 100В/70В/4-16 Ом. Независимая регулировка громкости каждой из зон.
• Вход Mic1 (6.3 мм) с разъемом VOX наивысшего приоритета, микрофонные/линейные входы 2-4 (балансный XLR) с переключателем микрофон/линия и фантомного питания +48 В. Линейные входы 4-5 на задней панели на RCA, вход EMC на RCA на задней панели с вторичным приоритетом, кроме Mic1.
• Встроенные MP3-плеер, FM-радио и Bluetooth.
• Службы подписки могут сохранять онлайн-списки аудиофайлов, которые можно воспроизводить непосредственно из интернета без подключения смартфона к сети. Беспроводная потоковая передача треков и списков воспроизведения, хранящихся на смартфоне, может отправляться из приложения или через Bluetooth на усилитель. Кроме того, WiFi-усилитель имеет входы для USB и SD-карты для воспроизведения сохраненных треков.
• Поддержка нескольких мобильных устройств для дистанционного управления через WiFi, а также дистанционного управления несколькими WiFi-усилителями с одного мобильного телефона.
• Порт LAN и WPS для сброса адреса WiFi.
• Один усилитель обеспечивает мощность 10 удаленных пейджинговых микрофонов DA-500RM на расстоянии до 200 метров.
• Регулятор громкости для микрофонов Mic1-4 и линий 1-2, низких и высоких частот и 6-зонный регулятор громкости на передней панели.
• Визуальные индикаторы: питания переменного и постоянного тока, защиты, клиппинга, состояния шести зон и выходного уровня.
• Полная защита: от перегрузки, короткого замыкания, клиппинга и перегрева.
• Питание от сети переменного тока 230 В или постоянного тока 24 В.
• Подходит для монтажа в стойку 19” высотой 2U.

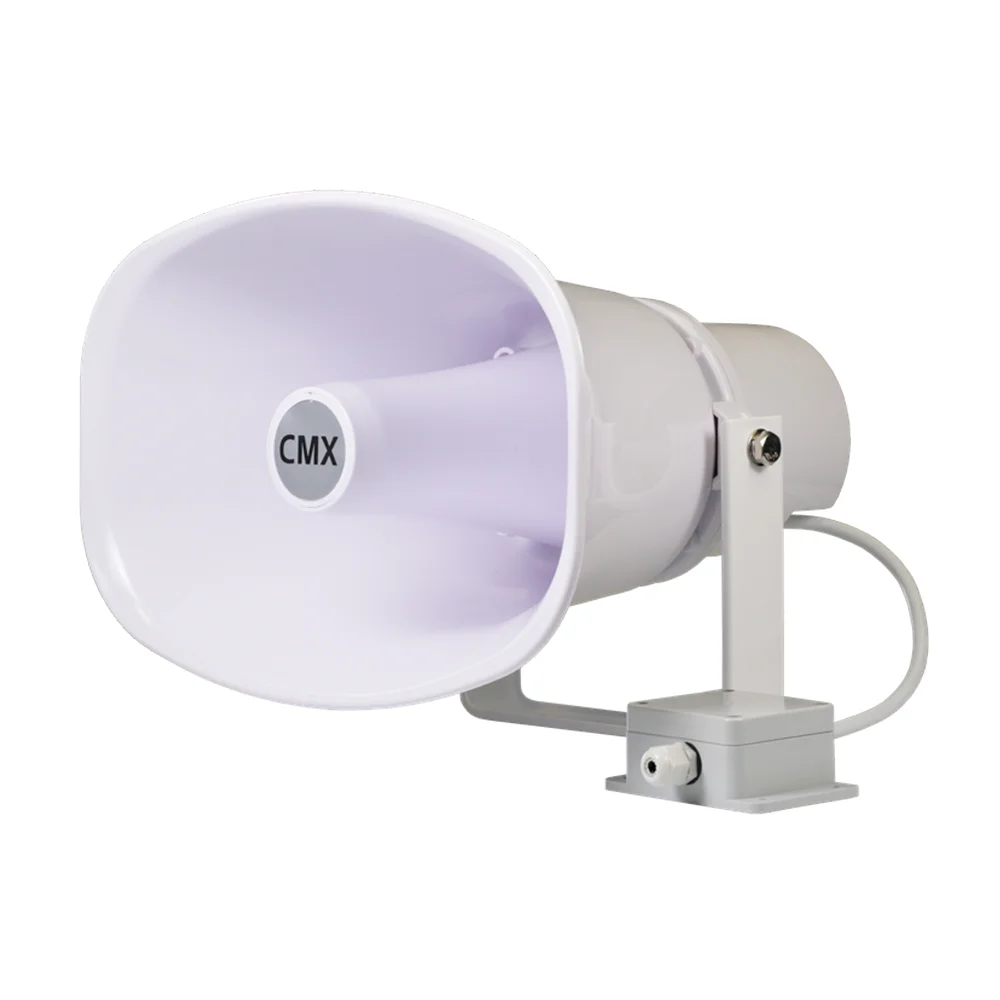

Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24)

Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24). Номинальная выходная мощность 30 Вт/15 Вт/7.5 Вт, сопротивление 8 Ом. Громкоговоритель сертифицирован по стандарту EN54-24, отчет об испытаниях CNBOP 1438-CPR-0840. Распределительная коробка с керамическим разъемом, огнестойким кабелем 95°C и термопредохранителем. Корпус из пластика ABS, кронштейн из нержавеющей стали белого цвета (в комплекте). Степень защиты IP66.

Ключевые свойства

• Номинальная выходная мощность 30-15-7.5 Вт.
• Номинальное входное напряжение 70 или 100 В.
• Чувствительность (@1W/m) 110 дБ.
• Эффективно воспроизводимый диапазон частот от 400 до 8000 Гц.
• Степень защиты IP66.
• Материал корпуса пластик ABS, кронштейн нержавеющая сталь.
• Габаритные размеры 285 / 290 / 210 мм, вес 2 кг.
• Простой и безопасный монтаж обеспечивает металлический кронштейн из комплекта.

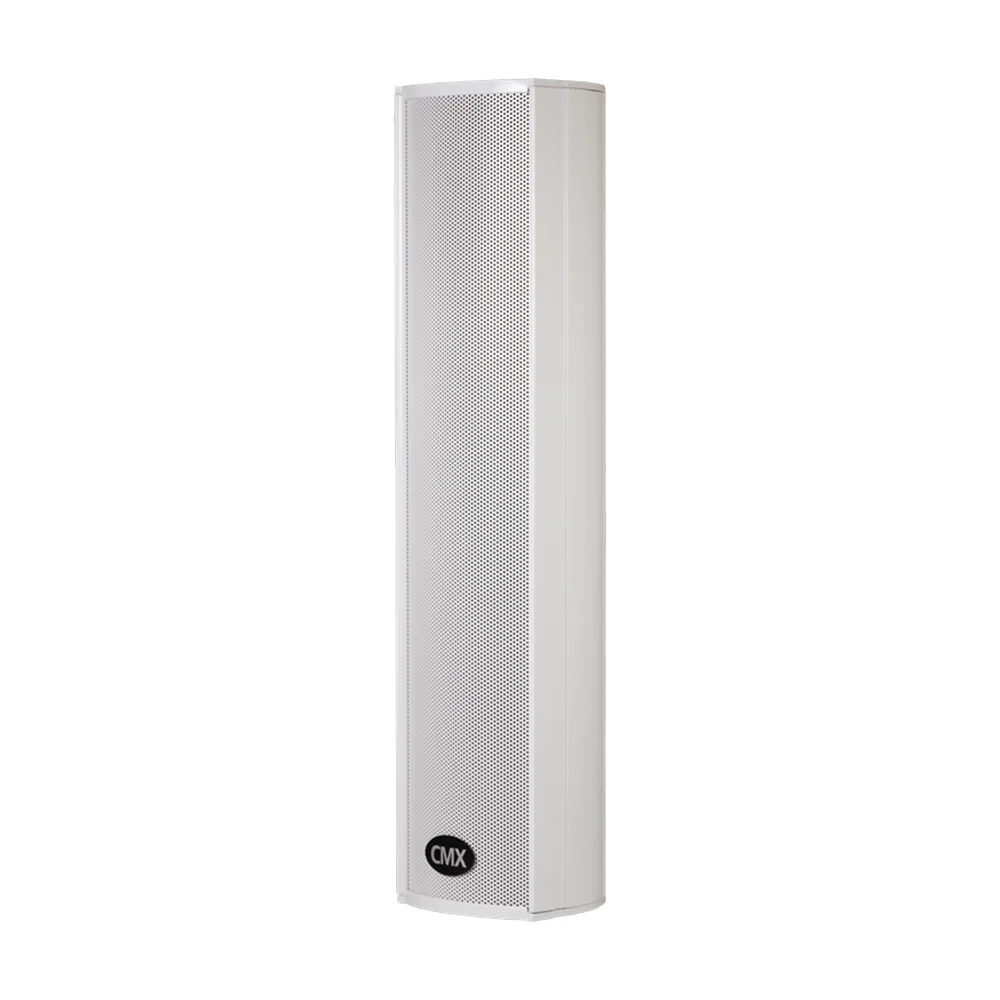

Уличный громкоговоритель CMX CLSK-40CAEN (EN54-24)

Уличный громкоговоритель колонного типа CMX CLSK-40CAEN – акустическая система с трансформатором для использования в общественных местах, с номинальной выходной мощностью 40-20 Вт на 100 В. Соответствует стандартам EN54-24. Оснащен керамическим коннектором, противопожарным корпусом, огнестойким кабелем (95°C) и термопредохранителем. Громкоговоритель из четырех 3" + 1" двухполосных динамиков. Корпус из алюминиевого сплава белого цвета, нержавеющий кронштейн из металла. Уровень защиты IP66.

Ключевые свойства

• Номинальная выходная мощность 40-20 Вт.
• Номинальное входное напряжение 100 В.
• Чувствительность (@1W/m) 92 дБ.
• Эффективно воспроизводимый диапазон частот от 150 до 18000 Гц.
• Степень защиты IP66.
• Материал корпуса алюминиевый сплав, кронштейн нержавеющий металл.
• Габаритные размеры 476 / 97 / 86 мм, вес 3 кг.
• Быстрый монтаж обеспечивает металлический кронштейн из комплекта.

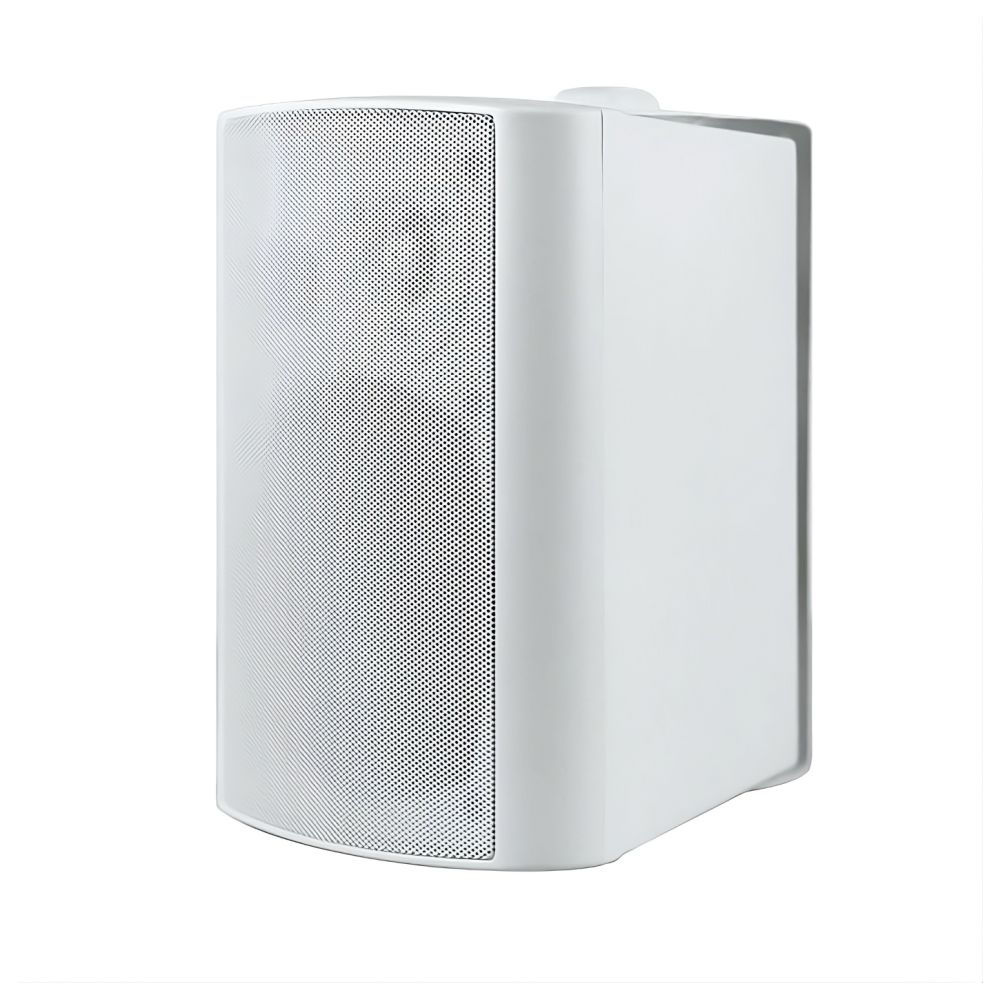

Настенный громкоговоритель CMX WSK-420CSW White

Настенный громкоговоритель CMX WSK-420CSW с трансформатором. Двухполосный, 4-дюймовый НЧ-динамик и 1-дюймовый ВЧ-динамик из майлара, выходная мощность 2.5-5-10-20 Вт и 8 Ом, линейный вход 100 В/70 В.

Ключевые свойства

• Динамик настенный, двухполосный: 4-дюймовый НЧ-динамик и 1-дюймовый майларовый ВЧ-динамик.
• Выходная мощность 20-10-5-2.5 Вт и 8 Ом.
• Линейный вход 100 В или 70 В и 8 Ом.
• Чувствительность (@1W/m) 88±3 дБ.
• Диапазон рабочих частот 100-20000 Гц.
• Материал: корпус из ABS-пластика и металлическая решетка белого цвета.
• Быстрая установка с помощью нержавеющего монтажного кронштейна, входящего в комплект.

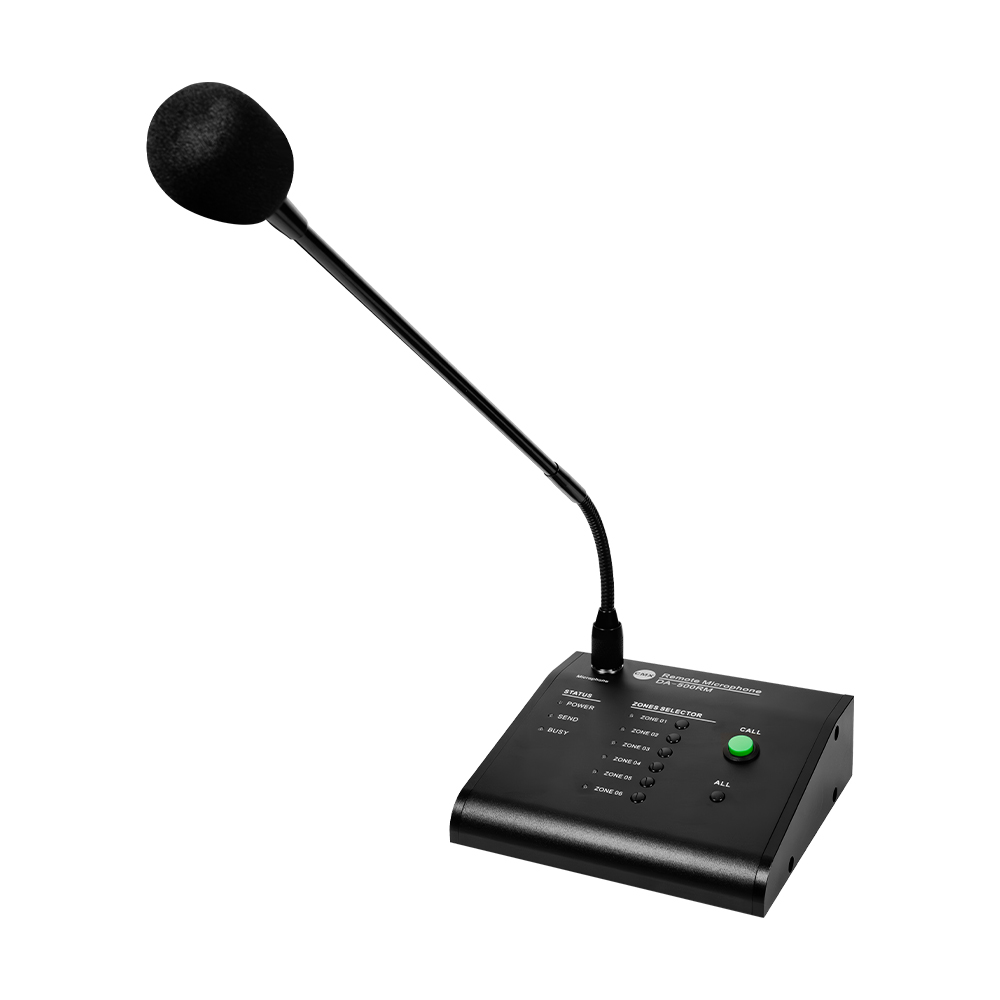

Выносной пейджинговый микрофон CMX DA-500RMG

Выносной пейджинговый микрофон CMX DA-500RMG, совместимый исключительно с серией усилителей CMX DA. 6 зон пейджинговой связи, возможность подключения до 6 микрофонов в систему.

Ключевые свойства

• 6 зон пейджинговой связи, расстояние связи до 300 метров через прямой кабель CAT6.
• К каждому усилителю можно подключить до 6 микрофонов пейджинговой связи. Для этих пейджинговых микрофонов можно заранее установить различные приоритеты с помощью DIP-переключателя.
• Переключатель приоритета микрофона для настройки главного и подчиненного микрофонов.
• Диапазон рабочих частот 80 Гц-16 кГц, соотношение сигнал/шум >70 дБ, THD (коэффициент гармоник) до 1%, 1кГц.
• Регулятор громкости и дополнительный вход.
• Два порта RJ45 для подключения усилителя и следующего выносного микрофона.
• 6 индикаторов выбора зон, питания, отправки сигнала и занятости.
• Кнопка вызова для включения объявления после выбора зоны и звуковой сигнал для напоминания перед объявлением.
• Выносной пейджинговый микрофон питается непосредственно от усилителя. Потребляемая мощность 3 Вт.

Особенности монтажа и подключения

Монтаж и коммутация системы выполняются по следующей схеме:

• Усилитель CMX DA-240MW подходит для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф (высота 2U), а также может размещаться на столе или полке. Подключается к сети 220 В AC (или источнику резервного питания 24 В DC).
• Устройство УКІМО Артон Air Alert Ethernet подключается к сети через Ethernet/Wi-Fi и к усилителю CMX DA-240MW через аудиоизолятор (кабелем 3.5 мм mini-jack – RCA на линейный вход Line In).
• Громкоговорители распределяются по соответствующим 100-вольтовым зонным выходам усилителя (зоны 1–6). Выходная мощность усилителя 240 Вт позволяет подключать все комплектные динамики на их максимальный уровень громкости (2х30 Вт рупоры + 2х40 Вт колонки + 2х20 Вт настенные = 180 Вт). Это оставляет дополнительный резерв мощности в 60 Вт для возможного дальнейшего расширения системы путем докупки дополнительных 100В громкоговорителей.
• Выносной пейджинговый микрофон CMX DA-500RMG размещается на рабочем месте оператора и подключается к усилителю витой парой CAT6 через порт RJ45. Питание микрофона подается непосредственно по кабелю связи.

Обратите внимание: выносной микрофон CMX DA-500RMG является специализированным устройством и совместим исключительно с серией усилителей CMX DA.

Важное примечание. Для корректной настройки автозапуска сигналов тревоги, разводки акустических линий по 6 зонам и настройки сетевых параметров рекомендуется привлекать квалифицированных специалистов по монтажу систем оповещения.
