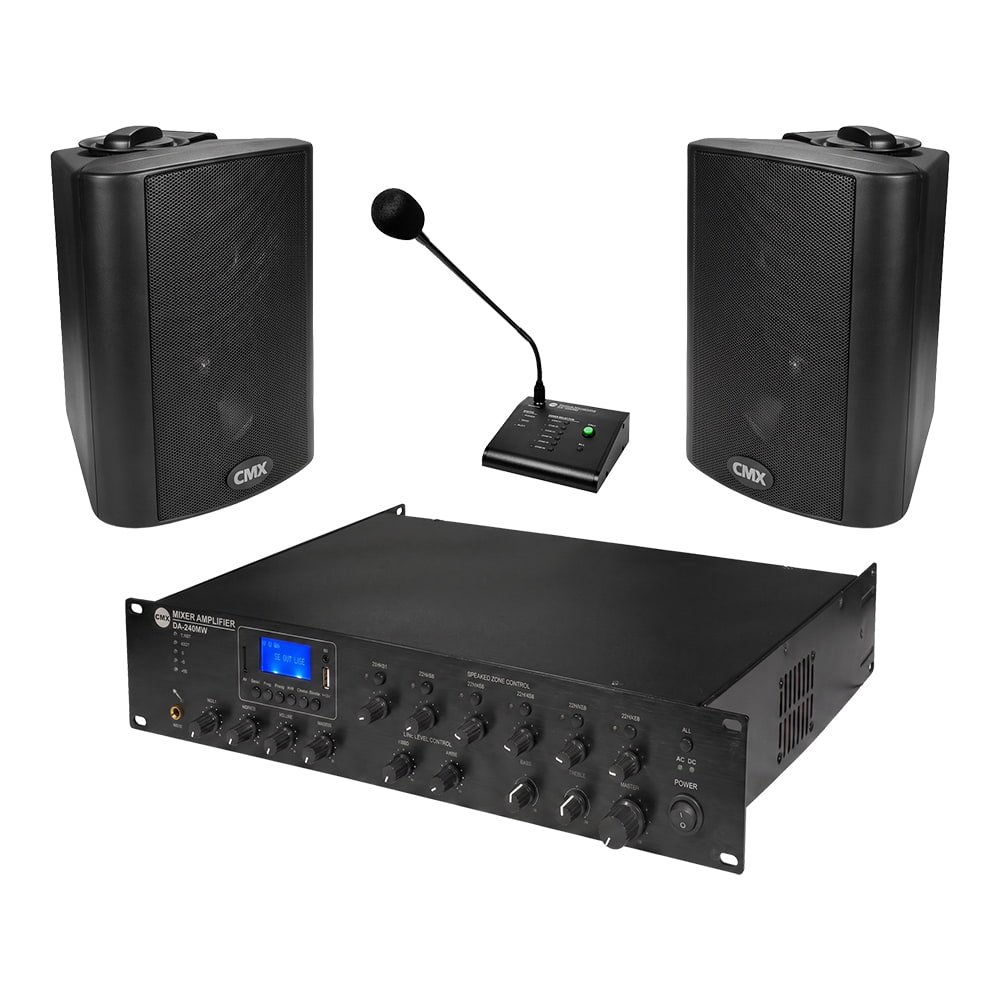

Комплект оповіщення CMX з мікшуючим підсилювачем з Wi-Fi на 6 зон DA-240MW, 2 настінними гучномовцями WSK-420CS Black та виносним пейджинговим мікрофоном DA-500RMG

Комплект оповіщення CMX з мікшуючим підсилювачем з Wi-Fi на 6 зон – готове рішення для організації багатозональної фонової трансляції аудіоконтенту та адресної передачі голосових оголошень. Система побудована на базі 6-зонного підсилювача потужністю 240 Вт із підтримкою Wi-Fi/Bluetooth для монтажу в 19" стійку, двох двосмугових настінних гучномовців та 6-зонного пейджингового мікрофона з можливістю вибору напрямків мовлення.

До комплекту входять:

1. Мікшуючий підсилювач CMX DA-240MW (6 зон, Wi-Fi, 240 Вт, 19") – 1 шт.
2. Настінний гучномовець CMX WSK-420CS Black (20 Вт, 100 В / 8 Ом) – 2 шт.
3. Виносний пейджинговий мікрофон CMX DA-500RMG (6 зон) – 1 шт.

Застосування

Комплект призначений для створення систем фонового озвучування та адресного мовного оповіщення на об'єктах з необхідністю розділення приміщень на окремі зони: у житлових комплексах (ЖК), на станціях технічного обслуговування (СТО), промислових підприємствах, складських комплексах, у торгових центрах, супермаркетах, готелях, бізнес-центрах, навчальних закладах та адміністративних будівлях. Комплект дозволяє транслювати фонову музику та передавати повідомлення як у всі зони одночасно, так і в кожну з 6 зон окремо.

Принцип роботи

Основою системи є 6-зонний мікшуючий підсилювач CMX DA-240MW потужністю 240 Вт, до якого підключаються джерела звукового сигналу, пейджинговий мікрофон та лінії гучномовців. Аудіосигнал може подаватися через Wi-Fi (з керуванням через застосунок WiFi Legacy Player), Bluetooth, вбудований FM-тюнер, з USB/SD-носіїв або через аналогові входи.

Пейджинговий мікрофон CMX DA-500RMG підключається до підсилювача через кабель CAT6. Оператор обирає необхідну зону (або всі зони) на панелі мікрофона та натискає кнопку виклику. Підсилювач автоматично приглушує фонову музику в обраних зонах, подає попереджувальний звуковий сигнал (гонг) і транслює мовне оголошення. Після завершення мовлення відтворення фонової музики відновлюється.

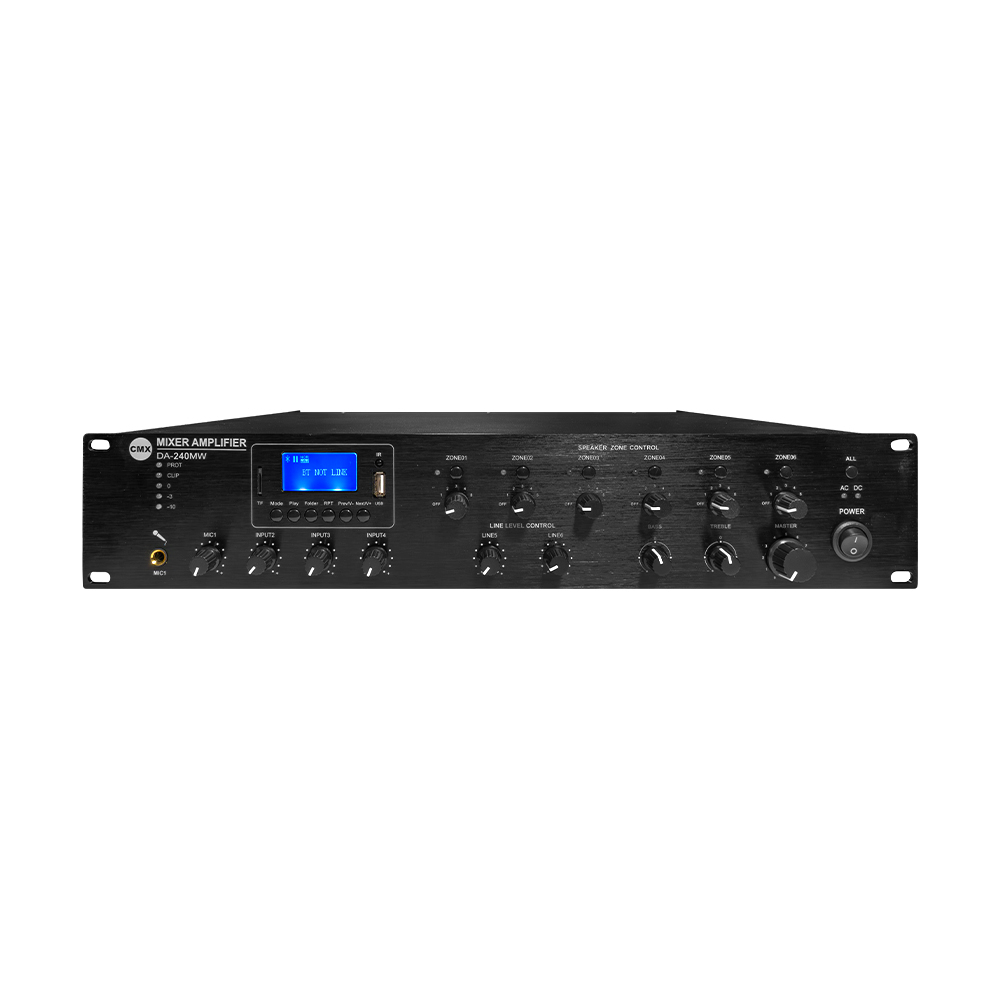

Мікшуючий підсилювач CMX DA-240MW

6-зонний мікшуючий підсилювач CMX DA-240MW з WiFi, з вихідною потужністю 240 Вт і підтримкою потокового мовлення через Bluetooth і WiFi. Вбудований медіаплеєр з MP3/USB/FM-тюнером/Bluetooth, слот для SD-карти. Підтримує віддалене керування через застосунок WiFi Legacy Player на смартфоні. Шість зонних виходів на гучномовці 100 В / однозонний вихід 100В/70В/4-16 Ом.

Ключові властивості

• Мікшуючий WiFi-підсилювач для потокової інтернет-трансляції.
• Номінальна вихідна потужність 240 Вт.
• Модуль WiFi, завдяки якому можна керувати пристроєм зі смартфона на базі Android або iOS (безкоштовний застосунок WiFi Legacy Player), сумісний з безкоштовними програмами для потокової передачі музики та подкастів безпосередньо з мережі WiFi.
• Шість зонних виходів на гучномовці 100В, одна зона з виходом на гучномовці 100В/70В/4-16 Ом. Незалежне регулювання гучності кожної з зон.
• Вхід Mic1 (6.3 мм) з роз’ємом VOX найвищого пріоритету, мікрофонні/лінійні входи 2-4 (балансний XLR) з перемикачем мікрофон/лінія і фантомного живлення +48 В. Лінійні входи 4-5 на задній панелі на RCA, вхід EMC на RCA на задній панелі з вторинним пріоритетом, крім Mic1.
• Вбудовані MP3-плеєр, FM-радіо та Bluetooth.
• Служби передплати можуть зберігати онлайн-списки аудіофайлів, які можна відтворювати безпосередньо з інтернету без підключення смартфона до мережі. Бездротове потокове передавання треків і списків відтворення, що зберігаються на смартфоні, можна надсилати з програми або через Bluetooth на підсилювач. Крім того, WiFi-підсилювач має входи для USB і SD-карти для відтворення збережених треків.
• Підтримка декількох мобільних пристроїв для дистанційного керування через WiFi, а також дистанційного керування декількома WiFi-підсилювачами з одного мобільного телефону.
• Порт LAN і WPS для скидання адреси WiFi.
• Один підсилювач забезпечує потужність 10 віддалених пейджингових мікрофонів DA-500RM на відстані до 200 метрів.
• Регулятор гучності для мікрофонів Mic1-4 і ліній 1-2, низьких і високих частот і 6-зонний регулятор гучності на передній панелі.
• Візуальні індикатори: живлення змінного і постійного струму, захисту, кліпінгу, стану шести зон і вихідного рівня.
• Повний захист: від перевантаження, короткого замикання, кліпінгу та перегріву.
• Живлення від мережі змінного струму 230 В або постійного струму 24 В.
• Підходить для монтажу у стійку 19” висотою 2U.

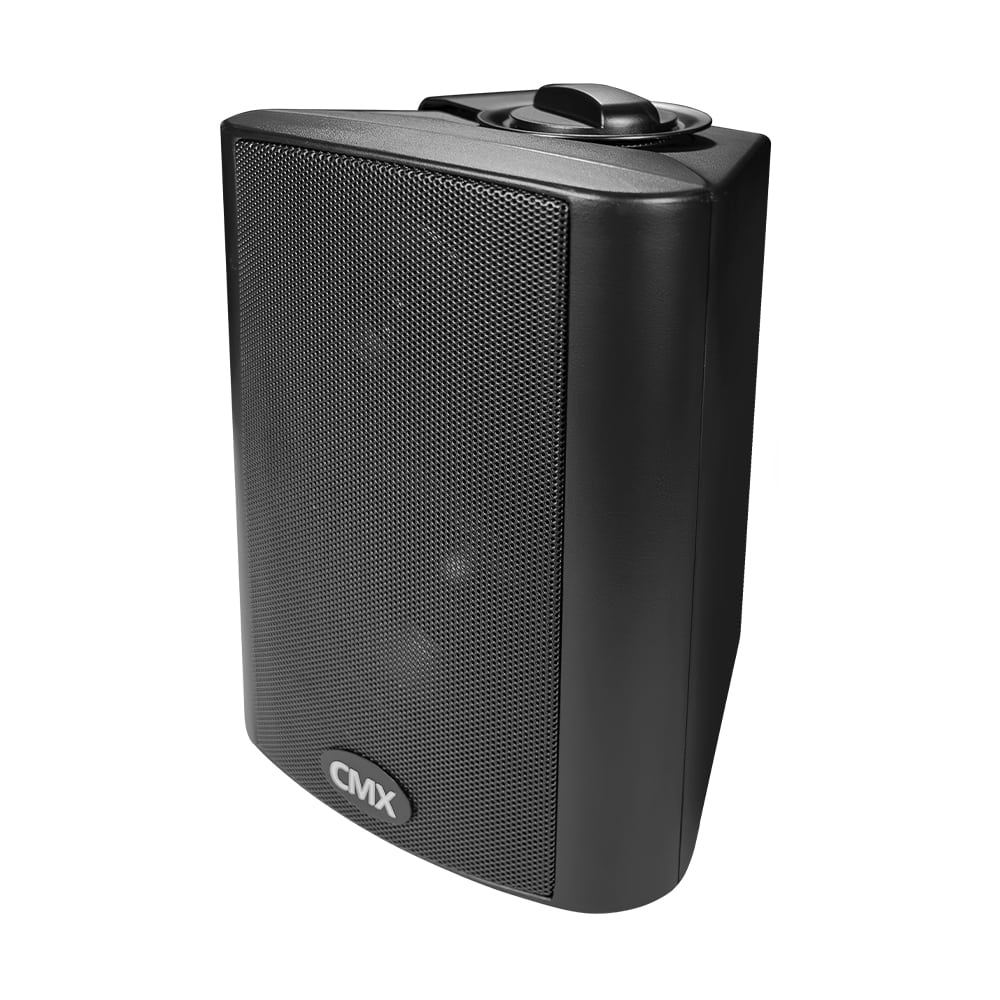

Настінний гучномовець CMX WSK-420CS Black

Настінний гучномовець CMX WSK-420CS з трансформатором. Двосмуговий, 4-дюймовий НЧ-динамік і 1-дюймовий ВЧ-динамік з майлару, вихідна потужність 2.5-5-10-20 Вт і 8 Ом, лінійний вхід 100 В/70 В.

Ключові властивості

• Динамік настінний, двосмуговий: 4-дюймовий НЧ-динамік і 1-дюймовий майларовий ВЧ-динамік.
• Вихідна потужність 20-10-5-2.5 Вт і 8 Ом.
• Лінійний вхід 100 В або 70 В і 8 Ом.
• Чутливість (@1W/m) 88±3 дБ.
• Діапазон робочих частот 100-20000 Гц.
• Матеріал: корпус з АBS-пластику та металева решітка чорного кольору.
• Швидке встановлення за допомогою нержавіючого монтажного кронштейна, що входить до комплекту.

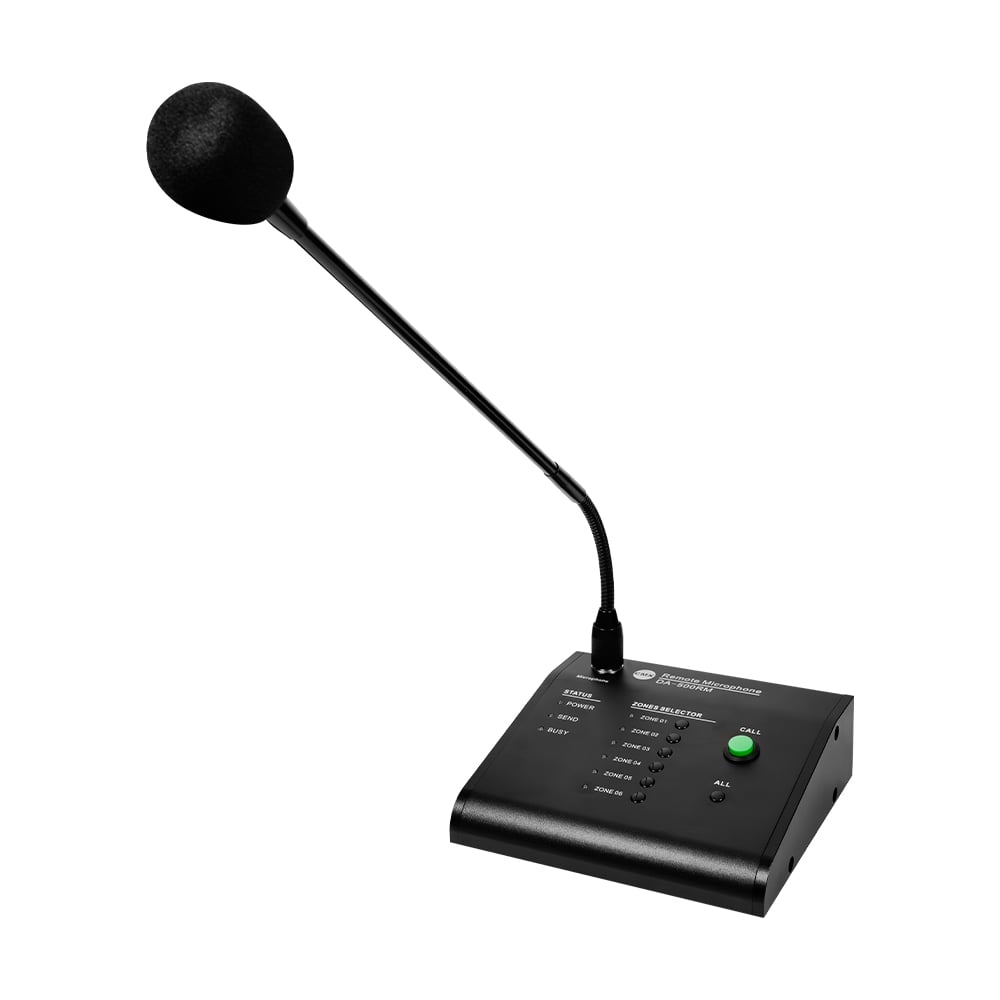

Виносний пейджинговий мікрофон CMX DA-500RMG

Виносний пейджинговий мікрофон CMX DA-500RMG для 6 зон мовлення, сумісний виключно з серією підсилювачів CMX DA-*. Оснащений кнопками вибору зон, світлодіодною індикацією, попереднім звуковим сигналом та двома портами RJ45 для підключення по кабелю CAT6 на відстань до 300 метрів.

Ключові властивості

• 6 зон пейджингового зв'язку, відстань зв'язку до 300 метрів через прямий кабель CAT6.
• До кожного підсилювача можна підключити до 6 мікрофонів пейджингового зв'язку. Для цих пейджингових мікрофонів можна заздалегідь встановити різні пріоритети за допомогою DIP-перемикача.
• Перемикач пріоритету мікрофона для налаштування головного і підлеглого мікрофонів.
• Діапазон робочих частот 80 Гц-16 кГц, співвідношення сигнал/шум >70 дБ, THD (коефіцієнт гармонік) до 1%, 1кГц.
• Регулятор гучності і додатковий вхід.
• Два порти RJ45 для підключення підсилювача і наступного виносного мікрофона.
• 6 індикаторів вибору зон, живлення, відправки сигналу і зайнятості.
• Кнопка виклику для увімкнення оголошення після вибору зони та звуковий сигнал для нагадування перед оголошенням.
• Виносний пейджинговий мікрофон живиться безпосередньо від підсилювача. Потужність споживання 3 Вт.

Особливості монтажу та підключення

Встановлення та комутація обладнання виконуються за наступною схемою:

• Підсилювач CMX DA-240MW підходить для монтажу в стандартну 19-дюймову телекомунікаційну стійку або шафу (висота 2U), а також може розміщуватися на столі або полиці. Пристрою необхідне живлення 230 В AC або резервне 24 В DC.
• Настінні гучномовці CMX WSK-420CS монтуються на вертикальні поверхні за допомогою комплектних нержавіючих кронштейнів. Комплектні динаміки підключаються до обраних 100-вольтових зонних виходів підсилювача. Загальна потужність підключених динаміків по всіх 6 зонах не повинна перевищувати 240 Вт (резерв потужності даного підсилювача дозволяє за потреби розширювати систему шляхом докуповування додаткових 100В гучномовців).
• Виносний пейджинговий мікрофон CMX DA-500RMG розміщується на робочому місці оператора та підключається до підсилювача витою парою CAT6 через порт RJ45. Живлення мікрофона подається безпосередньо по кабелю зв'язку.

Зверніть увагу: виносний мікрофон CMX DA-500RMG є спеціалізованим пристроєм і сумісний виключно з серією підсилювачів CMX DA.

Важлива примітка. Для прокладання кабельних ліній по зонах, правильного підключення витої пари CAT6 та налаштування мережевих функцій Wi-Fi рекомендуємо залучати фахівців з монтажу систем озвучування та зв'язку.
