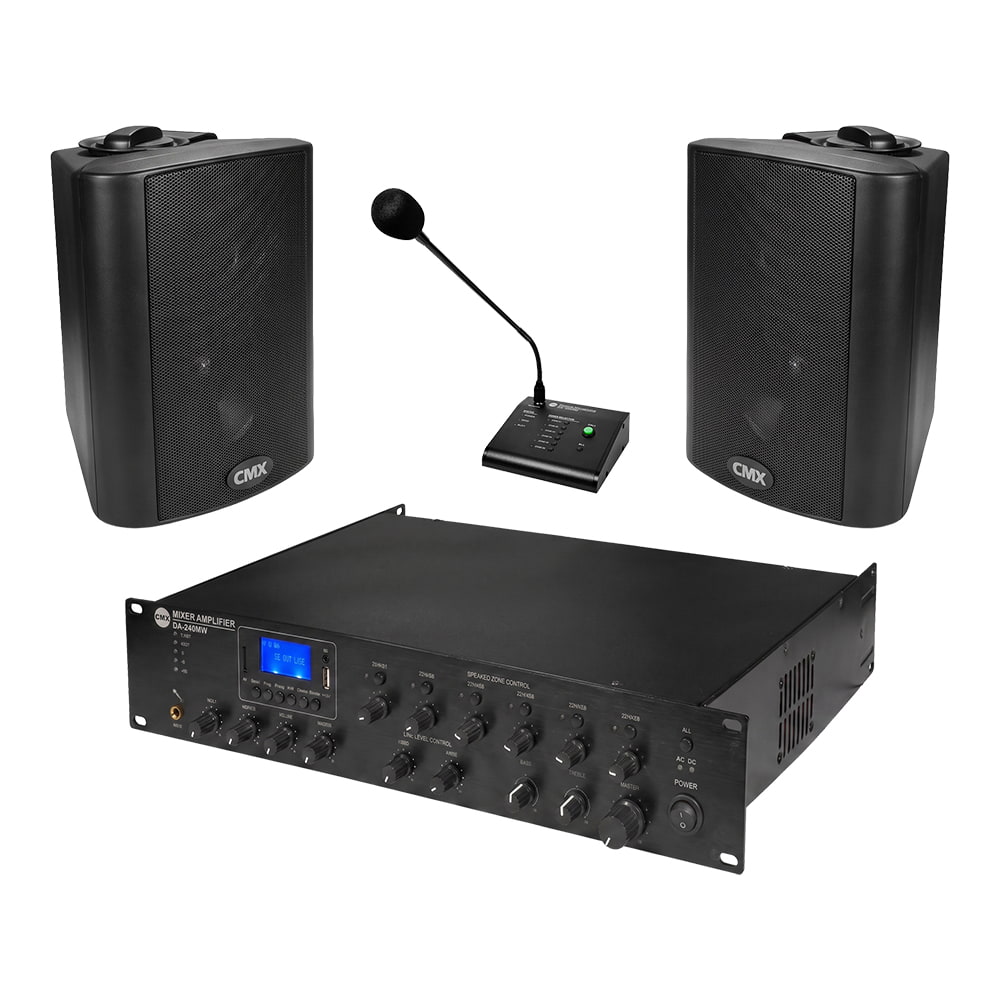

Комплект оповещения CMX с микширующим усилителем с Wi-Fi на 6 зон DA-240MW, 2 настенными громкоговорителями WSK-420CS Black и выносным пейджинговым микрофоном DA-500RMG

Комплект оповещения CMX с микширующим усилителем c Wi-Fi на 6 зон – готовое решение для организации многозональной фоновой трансляции аудиоконтента и адресной передачи речевых объявлений. Система построена на базе 6-зонного усилителя мощностью 240 Вт с поддержкой Wi-Fi/Bluetooth для монтажа в 19" стойку, двух двухполосных настенных громкоговорителей и 6-зонного пейджингового микрофона с возможностью выбора направлений вещания.

В комплект входят:

1. Микширующий усилитель CMX DA-240MW (6 зон, Wi-Fi, 240 Вт, 19") – 1 шт.
2. Настенный громкоговоритель CMX WSK-420CS Black (20 Вт, 100 В / 8 Ом) – 2 шт.
3. Выносной пейджинговый микрофон CMX DA-500RMG (6 зон) – 1 шт.

Применение

Комплект предназначен для создания систем фонового озвучивания и адресного речевого оповещения на объектах с необходимостью разделения помещений на отдельные зоны: в жилых комплексах (ЖК), на станциях технического обслуживания (СТО), промышленных предприятиях, складских комплексах, в торговых центрах, супермаркетах, отелях, бизнес-центрах, учебных заведениях и административных зданиях. Комплект позволяет транслировать фоновую музыку и передавать сообщения как во все зоны одновременно, так и в каждую из 6 зон отдельно.

Принцип работы

Основой системы является 6-зонный микширующий усилитель CMX DA-240MW мощностью 240 Вт, к которому подключаются источники звукового сигнала, пейджинговый микрофон и линии громкоговорителей. Аудиосигнал может подаваться через Wi-Fi (с управлением через приложение WiFi Legacy Player), Bluetooth, встроенный FM-тюнер, с USB/SD-носителей или через аналоговые входы.

Пейджинговый микрофон CMX DA-500RMG подключается к усилителю через кабель CAT6. Оператор выбирает необходимую зону (или все зоны) на панели микрофона и нажимает кнопку вызова. Усилитель автоматически приглушает фоновую музыку в выбранных зонах, подает предупреждающий звуковой сигнал (гонг) и транслирует речевое объявление. После завершения вещания воспроизведение фоновой музыки восстанавливается.

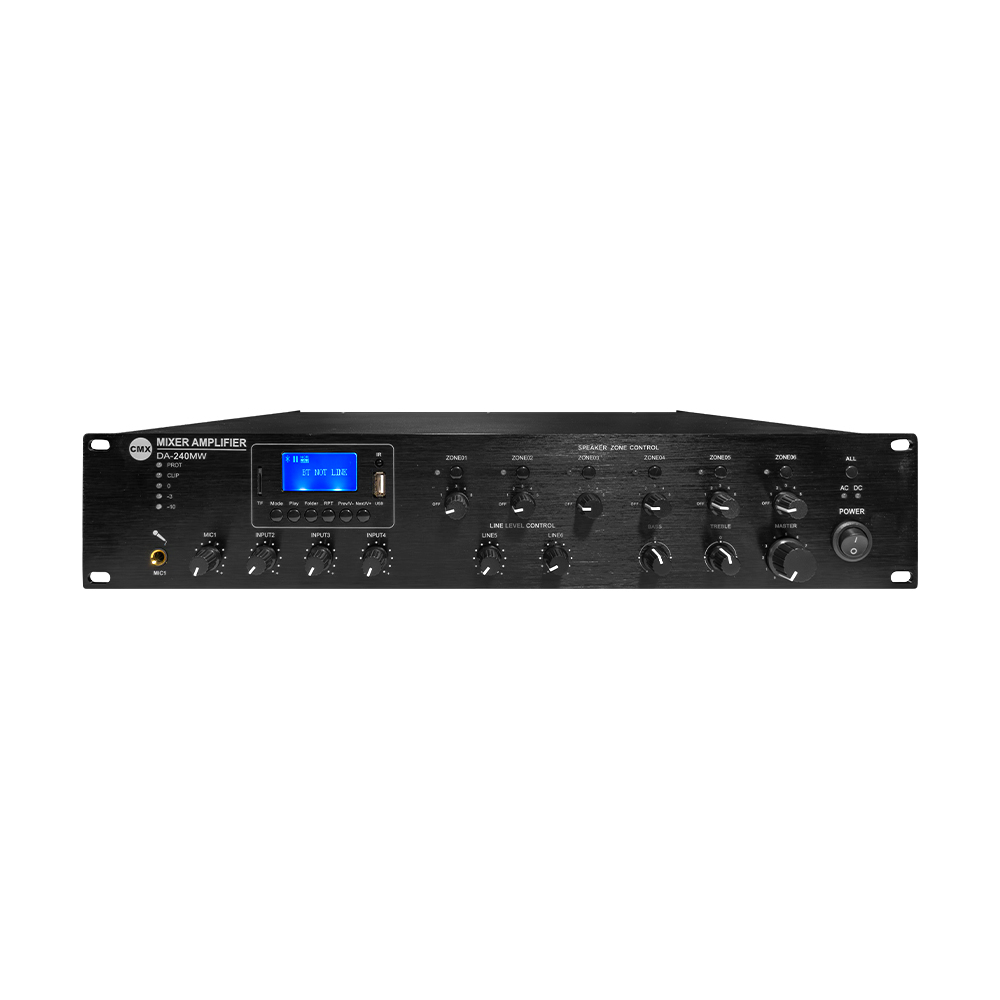

Микширующий усилитель CMX DA-240MW

6-зонный микширующий усилитель CMX DA-240MW с WiFi, с выходной мощностью 240 Вт и поддержкой потокового вещания через Bluetooth и WiFi. Встроенный медиаплеер с MP3/USB/FM-тюнером/Bluetooth, слот для SD-карты. Поддерживает удаленное управление через приложение WiFi Legacy Player на смартфоне. Шесть зонных выходов на громкоговорители 100 В / однозонный выход 100В/70В/4-16 Ом.

Ключевые свойства

• Микширующий WiFi-усилитель для потоковой интернет-трансляции.
• Номинальная выходная мощность 240 Вт.
• Модуль WiFi, благодаря которому можно управлять устройством со смартфона на базе Android или iOS (бесплатное приложение WiFi Legacy Player), совместим с бесплатными программами для потоковой передачи музыки и подкастов непосредственно из сети WiFi.
• Шесть зонных выходов на громкоговорители 100В, одна зона с выходом на громкоговорители 100В/70В/4-16 Ом. Независимая регулировка громкости каждой из зон.
• Вход Mic1 (6.3 мм) с разъемом VOX наивысшего приоритета, микрофонные/линейные входы 2-4 (балансный XLR) с переключателем микрофон/линия и фантомного питания +48 В. Линейные входы 4-5 на задней панели на RCA, вход EMC на RCA на задней панели со вторичным приоритетом, кроме Mic1.
• Встроенные MP3-плеер, FM-радио и Bluetooth.
• Службы подписки могут сохранять онлайн-списки аудиофайлов, которые можно воспроизводить непосредственно из интернета без подключения смартфона к сети. Беспроводную потоковую передачу треков и списков воспроизведения, сохраненных на смартфоне, можно отправлять из приложения или через Bluetooth на усилитель. Кроме того, WiFi-усилитель имеет входы для USB и SD-карты для воспроизведения сохраненных треков.
• Поддержка нескольких мобильных устройств для дистанционного управления через WiFi, а также дистанционного управления несколькими WiFi-усилителями с одного мобильного телефона.
• Порт LAN и WPS для сброса адреса WiFi.
• Один усилитель обеспечивает питание 10 удаленных пейджинговых микрофонов DA-500RM на расстоянии до 200 метров.
• Регулятор громкости для микрофонов Mic1-4 и линий 1-2, низких и высоких частот и 6-зонный регулятор громкости на передней панели.
• Визуальные индикаторы: питания переменного и постоянного тока, защиты, клиппинга, состояния шести зон и выходного уровня.
• Полная защита: от перегрузки, короткого замыкания, клиппинга и перегрева.
• Питание от сети переменного тока 230 В или постоянного тока 24 В.
• Подходит для монтажа в стойку 19” высотой 2U.

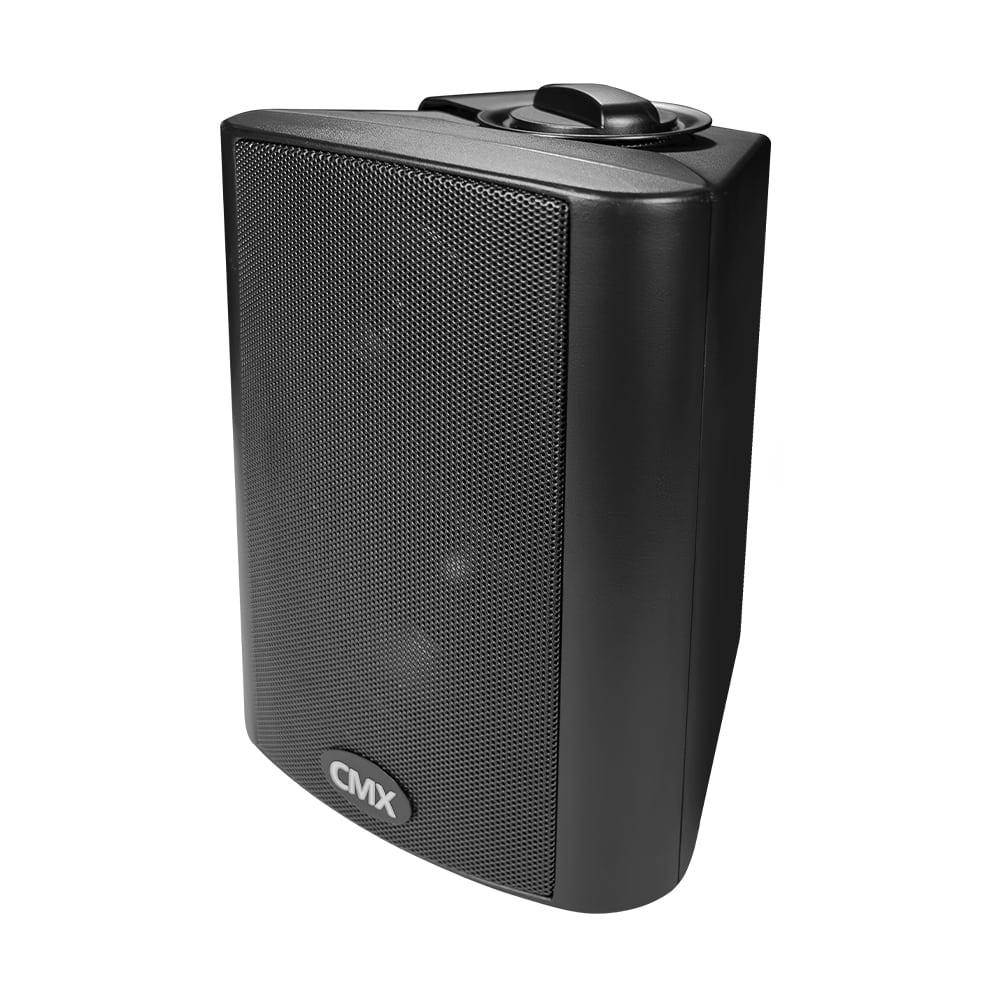

Настенный громкоговоритель CMX WSK-420CS Black

Настенный громкоговоритель CMX WSK-420CS с трансформатором. Двухполосный, 4-дюймовый НЧ-динамик и 1-дюймовый ВЧ-динамик из майлара, выходная мощность 2.5-5-10-20 Вт и 8 Ом, линейный вход 100 В/70 В.

Ключевые свойства

• Динамик настенный, двухполосный: 4-дюймовый НЧ-динамик и 1-дюймовый майларовый ВЧ-динамик.
• Выходная мощность 20-10-5-2.5 Вт и 8 Ом.
• Линейный вход 100 В или 70 В и 8 Ом.
• Чувствительность (@1W/m) 88±3 дБ.
• Диапазон рабочих частот 100-20000 Гц.
• Материал: корпус из АBS-пластика и металлическая решетка черного цвета.
• Быстрая установка с помощью нержавеющего монтажного кронштейна, входящего в комплект.

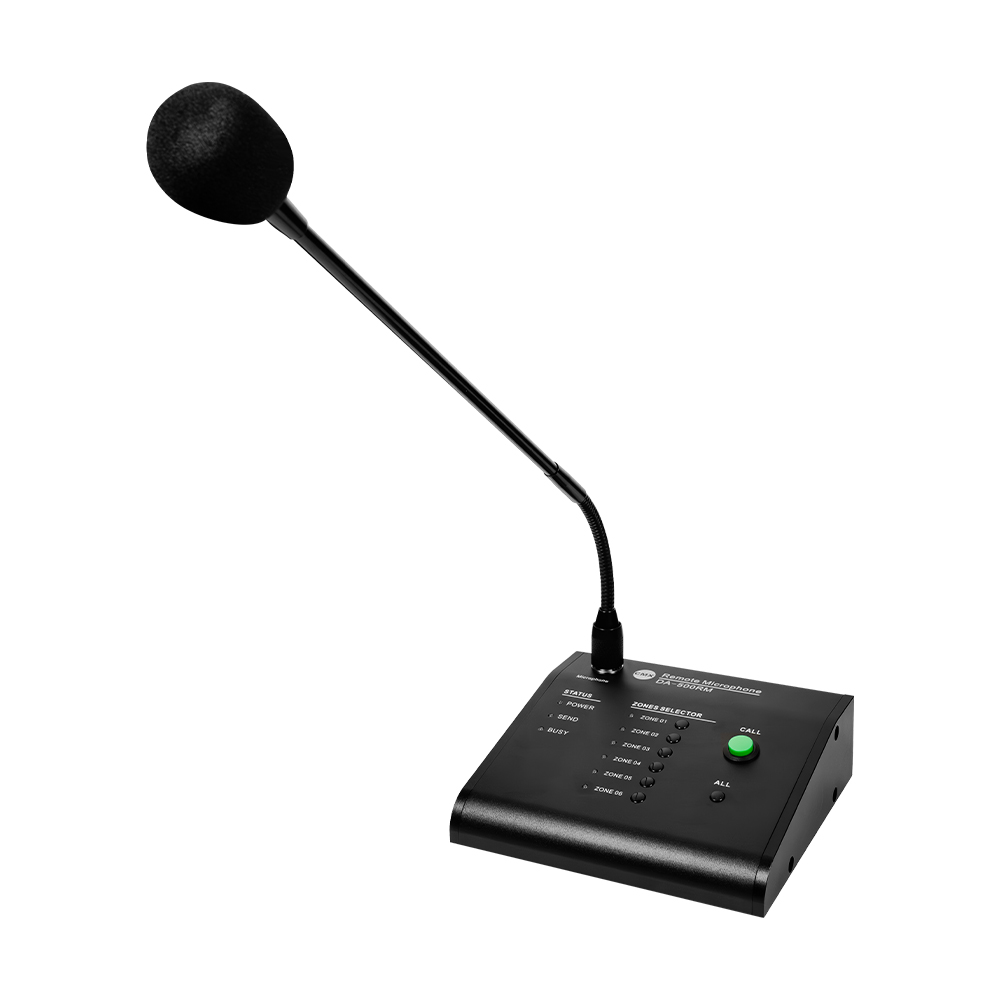

Выносной пейджинговый микрофон CMX DA-500RMG

Выносной пейджинговый микрофон CMX DA-500RMG для 6 зон вещания, совместим исключительно с серией усилителей CMX DA-*. Оснащен кнопками выбора зон, светодиодной индикацией, предварительным звуковым сигналом и двумя портами RJ45 для подключения по кабелю CAT6 на расстояние до 300 метров.

Ключевые свойства

• 6 зон пейджинговой связи, расстояние связи до 300 метров через прямой кабель CAT6.
• К каждому усилителю можно подключить до 6 микрофонов пейджинговой связи. Для этих пейджинговых микрофонов можно заранее установить различные приоритеты с помощью DIP-переключателя.
• Переключатель приоритета микрофона для настройки главного и подчиненного микрофонов.
• Диапазон рабочих частот 80 Гц-16 кГц, соотношение сигнал/шум >70 дБ, THD (коэффициент гармоник) до 1%, 1кГц.
• Регулятор громкости и дополнительный вход.
• Два порта RJ45 для подключения усилителя и следующего выносного микрофона.
• 6 индикаторов выбора зон, питания, отправки сигнала и занятости.
• Кнопка вызова для включения объявления после выбора зоны и звуковой сигнал для напоминания перед объявлением.
• Выносной пейджинговый микрофон питается непосредственно от усилителя. Потребляемая мощность 3 Вт.

Особенности монтажа и подключения

Установка и коммутация оборудования выполняются по следующей схеме:

• Усилитель CMX DA-240MW подходит для монтажа в стандартную 19-дюймовую телекоммуникационную стойку или шкаф (высота 2U), а также может размещаться на столе или полке. Устройству необходимо питание 230 В AC или резервное 24 В DC.
• Настенные громкоговорители CMX WSK-420CS монтируются на вертикальные поверхности с помощью комплектных нержавеющих кронштейнов. Комплектные динамики подключаются к выбранным 100-вольтовым зонным выходам усилителя. Общая мощность подключенных динамиков по всем 6 зонам не должна превышать 240 Вт (резерв мощности данного усилителя позволяет при необходимости расширять систему путем докупки дополнительных 100В громкоговорителей).
• Выносной пейджинговый микрофон CMX DA-500RMG размещается на рабочем месте оператора и подключается к усилителю витой парой CAT6 через порт RJ45. Питание микрофона подается непосредственно по кабелю связи.

Обратите внимание: выносной микрофон CMX DA-500RMG является специализированным устройством и совместим исключительно с серией усилителей CMX DA.

Важное примечание. Для прокладки кабельных линий по зонам, правильного подключения витой пары CAT6 и настройки сетевых функций Wi-Fi рекомендуем привлекать специалистов по монтажу систем озвучивания и связи.
