Комплект оповіщення CMX з мікшуючим підсилювачем з Wi-Fi на 1 зону EA-60W, 2 настінними гучномовцями WSK-420CS Black та настільним мікрофоном TM-300D

Комплект оповіщення CMX з мікшуючим підсилювачем на 1 зону – готове аудіорішення для організації фонової трансляції аудіоконтенту та оперативного передавання голосових оголошень. Система побудована на базі функціонального настільного підсилювача потужністю 60 Вт із підтримкою Wi-Fi/Bluetooth, двох двосмугових настінних гучномовців та настільного мікрофона з гнучкою стійкою. Рішення забезпечує стабільне звучання, зручне віддалене керування зі смартфона та легкість у щоденній експлуатації.

До комплекту входять:

1. Настільний мікшуючий підсилювач CMX EA-60W (1 зона, Wi-Fi, 60 Вт) – 1 шт.
2. Настінний гучномовець CMX WSK-420CS Black (2.5-5-10-20 Вт, 100 В / 8 Ом) – 2 шт.
3. Настільний мікрофон CMX TM-300D – 1 шт.

Застосування

Комплект призначений для створення систем фонового озвучування та мовного оповіщення на об'єктах малого та середнього розміру або для окремих зон великих комплексів. Підходить для встановлення у лобі та зонах загального користування житлових комплексів (ЖК), на станціях технічного обслуговування (СТО), у зонах приймання підприємств, складських приміщеннях, торгових залах, магазинах, кафе, ресторанах, офісах, готелях та клініках. Комплект дозволяє автоматизувати відтворення музичного контенту з інтернет-сервісів чи локальних носіїв, а також подавати оперативні голосові оголошення.

Принцип роботи

Центральним елементом системи виступає мікшуючий підсилювач CMX EA-60W, до якого підключаються джерела аудіосигналу, мікрофон та гучномовці. Аудіопотік може транслюватися через мережу Wi-Fi (з керуванням через застосунок WiFi Legacy Player), Bluetooth, вбудований FM-тюнер або з USB/SD-карт.

Настільний мікрофон CMX TM-300D підключається до мікрофонного входу підсилювача з функцією пріоритету (VOX). При натисканні кнопки на мікрофоні та подачі голосу диктора підсилювач автоматично приглушує фонову музику і транслює мовне повідомлення через настінні гучномовці CMX WSK-420CS на повну потужність. Після завершення оголошення відтворення фонової музики плавно відновлюється.

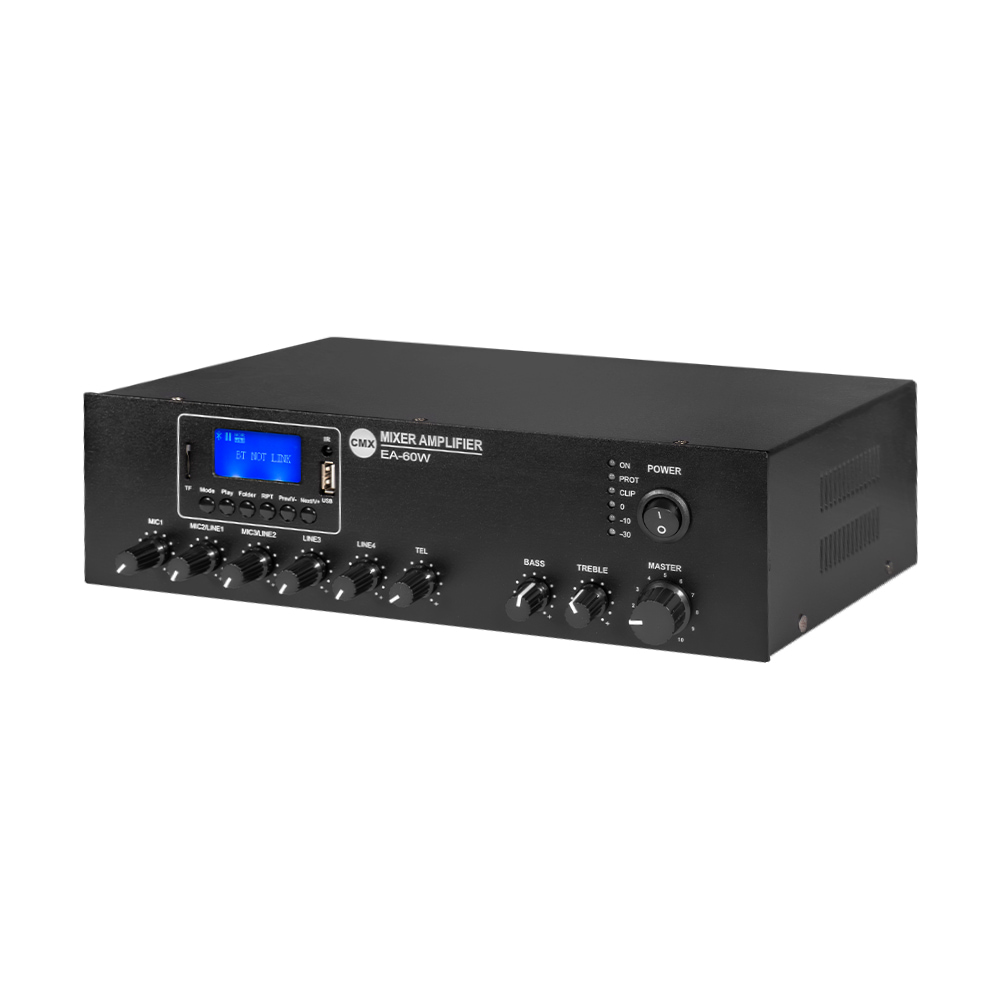

Настільний мікшуючий підсилювач CMX EA-60W

Настільний мікшуючий підсилювач CMX EA-60W з WiFi, з вихідною потужністю 60 Вт і підтримкою потокового мовлення через Bluetooth і WiFi. Вбудований медіаплеєр з MP3/USB/FM-тюнером/Bluetooth, слот для SD-карти. Підтримує віддалене керування через застосунок WiFi Legacy Player на смартфоні. Вихід на гучномовець 100В/70В/4-16 Ом.

Ключові властивості

• Мікшуючий WiFi-підсилювач для потокової інтернет-трансляції.
• Номінальна вихідна потужність 60 Вт.
• Модуль WiFi, завдяки якому можна керувати пристроєм зі смартфона на базі Android або iOS (безкоштовний застосунок WiFi Legacy Player), сумісний з безкоштовними програмами для потокової передачі музики та подкастів безпосередньо з мережі WiFi.
• Вихід на гучномовець 100 В чи 70 В та 4-8-16 Ом.
• Вхід Mic1 балансний XLR з dip-перемикачем фантомного живлення та найвищого пріоритету VOX; мікрофонні/лінійні входи 2-3 з перемикачем з небалансним роз’ємом 6.3 мм jack; лінійні 1-2 входи RCA і один лінійний вихід RCA; вхід телефонної лінії з вторинним пріоритетом та MOH (Music on Hold – музика на утриманні).
• MP3-плеєр з USB/SD-входом на передній панелі, ІЧ-пульт керування для MP3-плеєра, FM-радіо та Bluetooth.
• Підтримка декількох мобільних пристроїв для дистанційного керування через WiFi, а також дистанційного керування декількома WiFi-підсилювачами з одного мобільного телефону.
• Порт LAN і WPS для скидання адреси WiFi.
• Регулятор гучності для мікрофонів Mic1-3, ліній 1-2, телефонної лінії, басів/високих частот і регулятор загальної гучності.
• Світлодіодні індикатори живлення, кліпу, захисту і сигналу.
• Повний захист: від перевантаження, короткого замикання, кліпінгу та перегріву.
• Живлення від мережі змінного струму 230 В або постійного струму 24 В.
• Підходить для настільного монтажу.

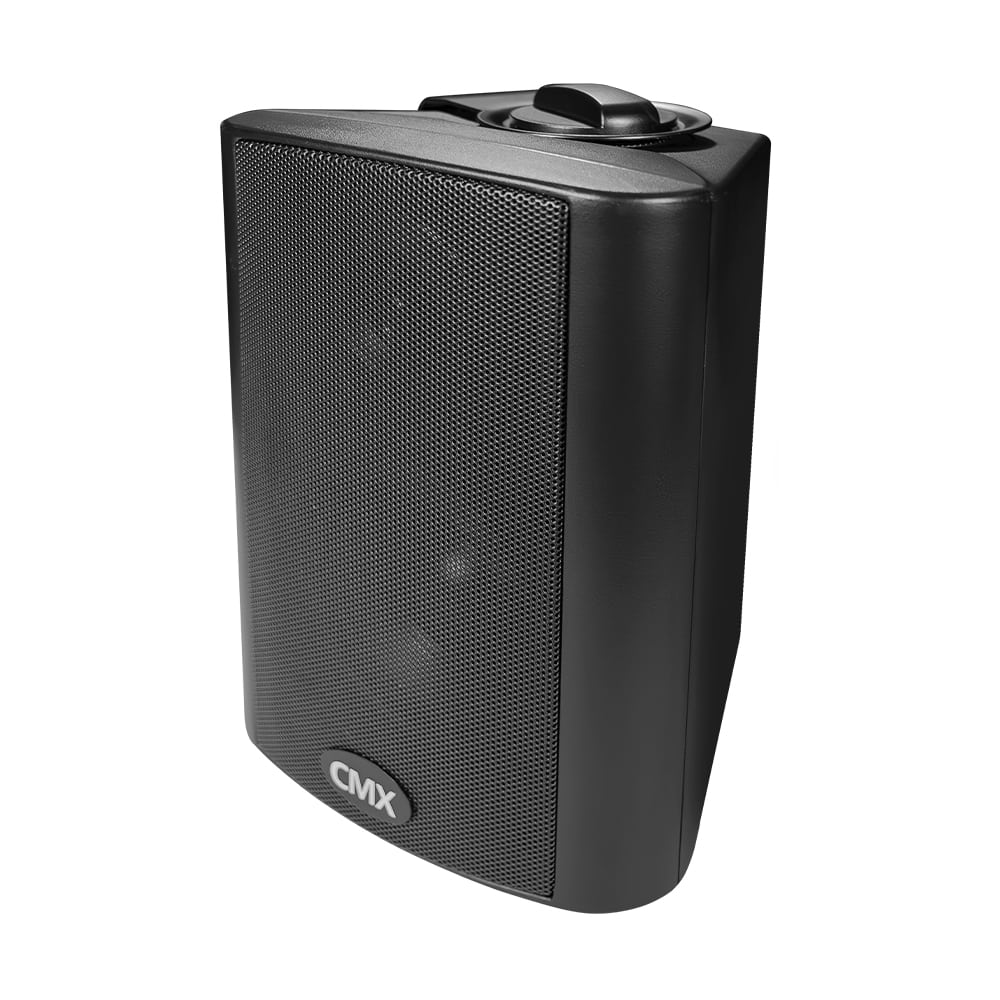

Настінний гучномовець CMX WSK-420CS Black

Настінний гучномовець CMX WSK-420CS з трансформатором. Двосмуговий, 4-дюймовий НЧ-динамік і 1-дюймовий ВЧ-динамік з майлару, вихідна потужність 2.5-5-10-20 Вт і 8 Ом, лінійний вхід 100 В/70 В.

Ключові властивості

• Динамік настінний, двосмуговий: 4-дюймовий НЧ-динамік і 1-дюймовий майларовий ВЧ-динамік.
• Вихідна потужність 20-10-5-2.5 Вт і 8 Ом.
• Лінійний вхід 100 В або 70 В і 8 Ом.
• Чутливість (@1W/m) 88±3 дБ.
• Діапазон робочих частот 100-20000 Гц.
• Матеріал: корпус з АBS-пластику та металева решітка чорного кольору.
• Швидке встановлення за допомогою нержавіючого монтажного кронштейна, що входить до комплекту.

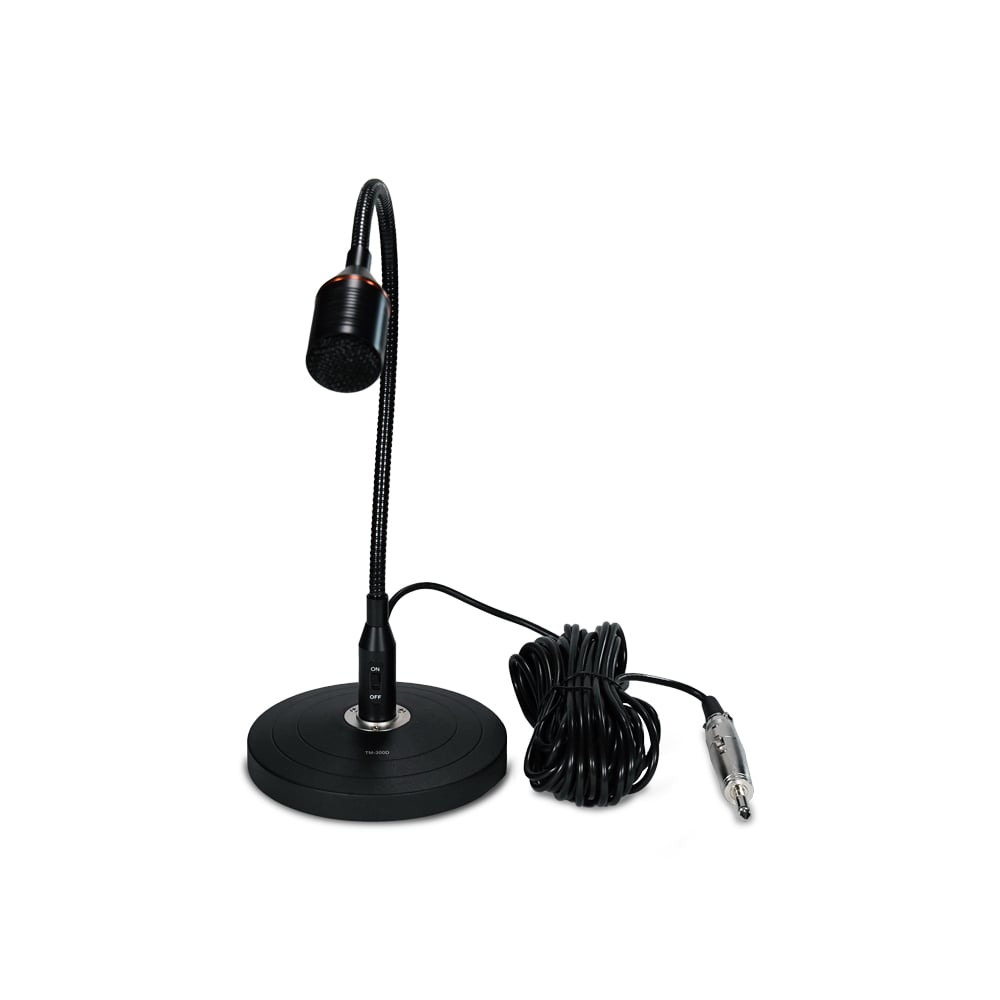

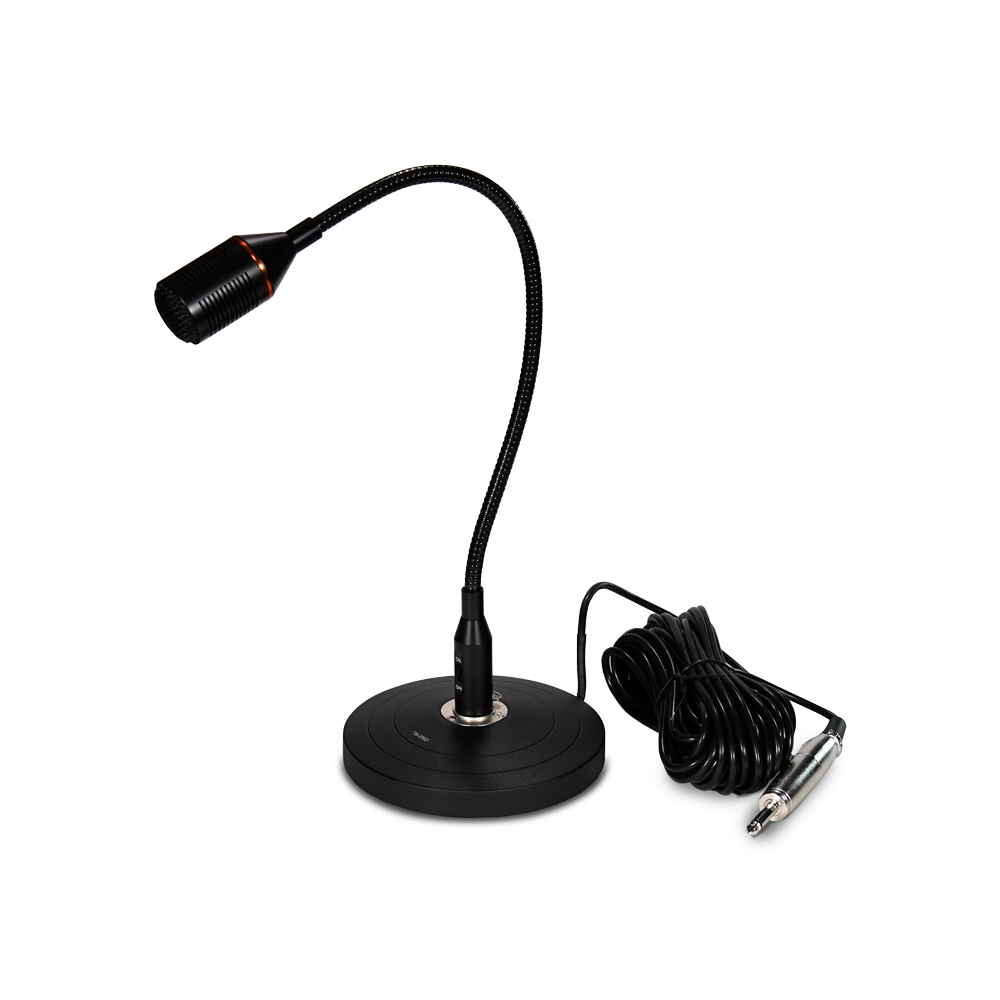

Настільний мікрофон CMX TM-300D

Настільний динамічний мікрофон CMX TM-300D оснащений гнучкою стійкою «гусяча шия» довжиною 483 мм, круговим світлодіодним індиктором та системою пригнічення зворотного зв’язку. Пристрій має частотний діапазон 60 Гц-16 кГц, чутливість -52 дБ, вихідний опір 600 Ом і забезпечує чітке захоплення голосу на відстані від 30 до 60 см з мінімальними спотвореннями. Комплектується 5-метровим балансним кабелем з роз’ємом Jack 6.3 мм.

Ключові властивості

• Динамічний мікрофон із кардіоїдною діаграмою спрямованості та високою чутливістю -52 дБ.
• Забезпечує чітку трансляцію голосу з мінімальними спотвореннями та пригніченням зворотного зв'язку.
• Дальність захоплення голосу становить від 30 до 60 см.
• Круговий світлодіодний індикатор активності.
• Широкий частотний діапазон: 60 Гц-16 кГц, вихідний опір 600 Ом.
• Оснащений збалансованим роз'ємом XLR.
• Гнучка ніжка «гусяча шия» довжиною 483 мм для зручного налаштування положення.
• До комплекту входить 5-метровий балансний мікрофонний кабель зі штекером 6.3 мм Jack.

Особливості монтажу та підключення

Встановлення елементів комплекту виконується простим монтажем без використання складного спеціалізованого інструменту.

• Підсилювач CMX EA-60W розміщується на настільній поверхні, полиці або в операторській зоні поруч із джерелом живлення 220 В (або резервним джерелом 24 В DC).
• Настінні гучномовці CMX WSK-420CS монтуються на вертикальні поверхні (стіни, колони) за допомогою комплектних кронштейнів з нержавіючої сталі. Обидва гучномовці підключаються до однієї 100-вольтової лінії підсилювача (клеми 100V та COM) паралельно – за принципом шлейфу (від першого динаміка до другого). При підключенні обирається потрібний відвід трансформатора для регулювання вихідної потужності кожного динаміка (2.5 Вт, 5 Вт, 10 Вт або 20 Вт).
• Настільний мікрофон CMX TM-300D встановлюється на робочому місці оператора та підключається до входу Mic1 підсилювача за допомогою комплектного 5-метрового кабелю. DIP-перемикач фантомного живлення на підсилювачі біля входу Mic1 залишається у положенні OFF.

Зверніть увагу: при паралельному підключенні гучномовців у трансляційну лінію 100 В їхня сумарна потужність не повинна перевищувати номінальну потужність підсилювача (60 Вт). У даному комплекті два динаміки на максимальній потужності споживають 40 Вт (2 х 20 Вт), що забезпечує оптимальний запас потужності підсилювача.

Важлива примітка. Для якісного прокладання акустичних ліній, правильного дотримання полярності підключення та первинного налаштування Wi-Fi мережі рекомендуємо залучати кваліфікованих фахівців з монтажу систем озвучування та зв'язку.
