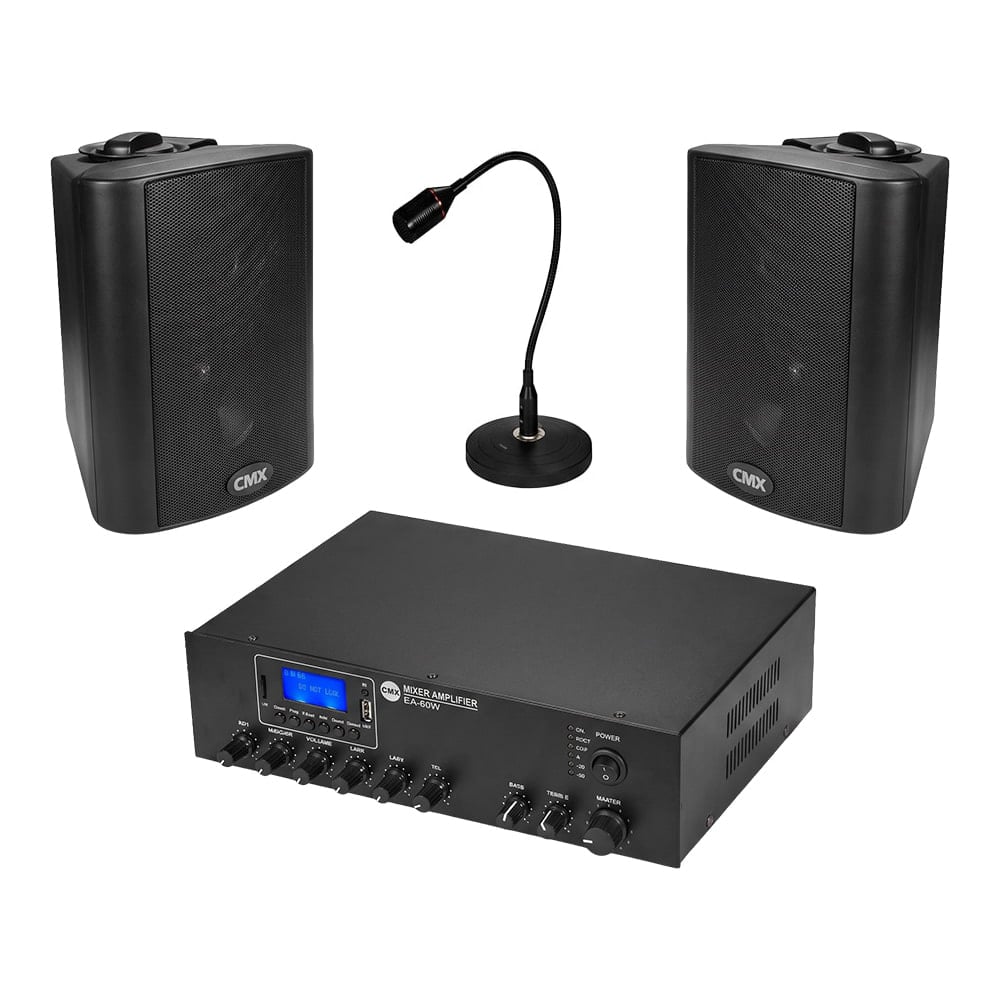

Комплект оповещения CMX с микширующим усилителем с Wi-Fi на 1 зону EA-60W, 2 настенными громкоговорителями WSK-420CS Black и настольным микрофоном TM-300D

Комплект оповещения CMX с микширующим усилителем c Wi-Fi на 1 зону – готовое аудиорешение для организации фоновой трансляции аудиоконтента и оперативной передачи речевых объявлений. Система построена на базе настольного усилителя мощностью 60 Вт с поддержкой Wi-Fi/Bluetooth, двух двухполосных настенных громкоговорителей и настольного микрофона на гибкой стойке. Решение обеспечивает стабильное звучание, удобное удаленное управление со смартфона и легкость в ежедневной эксплуатации.

В комплект входят:

1. Настольный микширующий усилитель CMX EA-60W (1 зона, Wi-Fi, 60 Вт) – 1 шт.
2. Настенный громкоговоритель CMX WSK-420CS Black (2.5-5-10-20 Вт, 100 В / 8 Ом) – 2 шт.
3. Настольный микрофон CMX TM-300D – 1 шт.

Применение

Комплект предназначен для создания систем фонового озвучивания и речевого оповещения на объектах малого и среднего размера или для отдельных зон крупных комплексов. Подходит для установки в лобби и зонах общего пользования жилых комплексов (ЖК), на станциях технического обслуживания (СТО), в зонах приемки предприятий, складских помещениях, торговых залах, магазинах, кафе, ресторанах, офисах, отелях и клиниках. Комплект позволяет автоматизировать воспроизведение музыкального контента с интернет-сервисов или локальных носителей, а также подавать оперативные речевые объявления.

Принцип работы

Центральным элементом системы выступает микширующий усилитель CMX EA-60W, к которому подключаются источники аудиосигнала, микрофон и громкоговорители. Аудиопоток может транслироваться через сеть Wi-Fi (с управлением через приложение WiFi Legacy Player), Bluetooth, встроенный FM-тюнер или с USB/SD-карт.

Настольный микрофон CMX TM-300D подключается к микрофонному входу усилителя с функцией приоритета (VOX). При нажатии кнопки на микрофоне и подаче голоса диктора усилитель автоматически приглушает фоновую музыку и транслирует речевое сообщение через настенные громкоговорители CMX WSK-420CS на полную мощность. После завершения объявления воспроизведение фоновой музыки плавно восстанавливается.

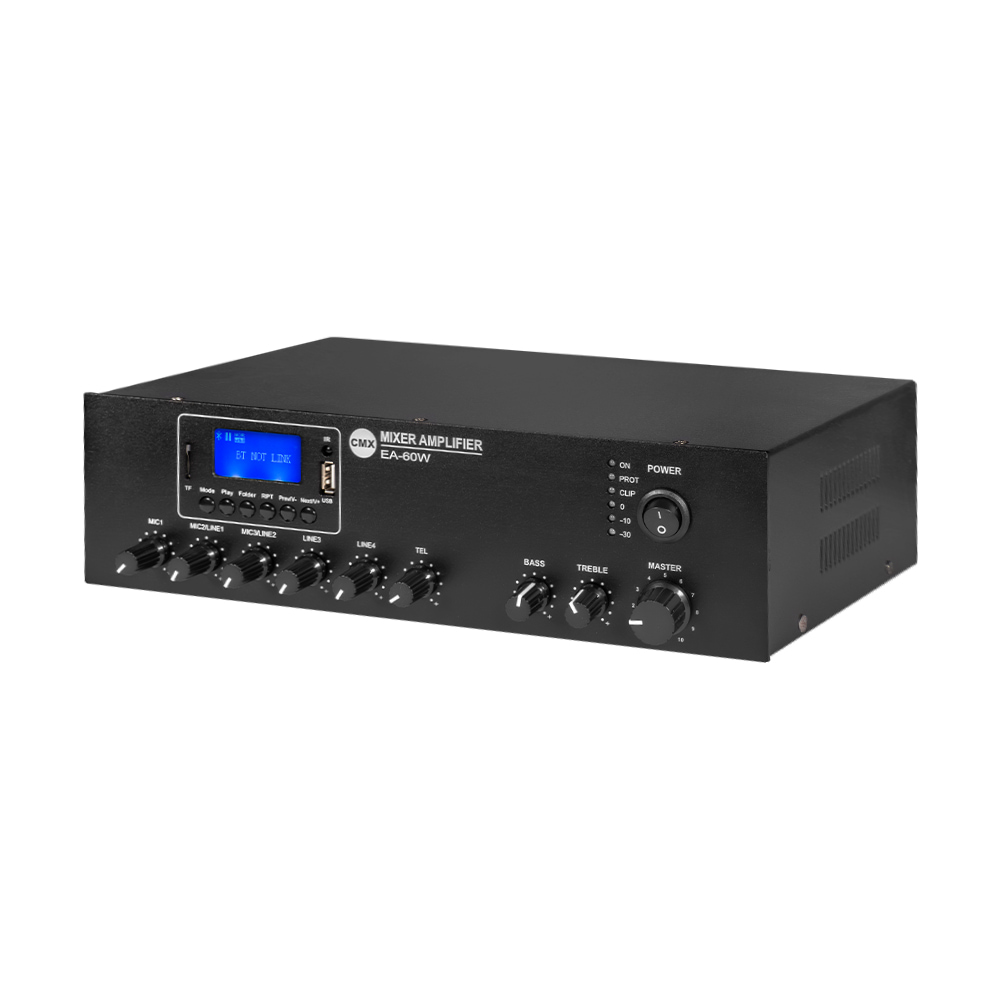

Настольный микширующий усилитель CMX EA-60W

Настольный микширующий усилитель CMX EA-60W с WiFi, с выходной мощностью 60 Вт и поддержкой потокового вещания через Bluetooth и WiFi. Встроенный медиаплеер с MP3/USB/FM-тюнером/Bluetooth, слот для SD-карты. Поддерживает удаленное управление через приложение WiFi Legacy Player на смартфоне. Выход на громкоговоритель 100В/70В/4-16 Ом.

Ключевые свойства

• Микширующий WiFi-усилитель для потоковой интернет-трансляции.
• Номинальная выходная мощность 60 Вт.
• Модуль WiFi, благодаря которому можно управлять устройством со смартфона на базе Android или iOS (бесплатное приложение WiFi Legacy Player), совместим с бесплатными программами для потоковой передачи музыки и подкастов непосредственно из сети WiFi.
• Выход на громкоговоритель 100 В или 70 В и 4-8-16 Ом.
• Вход Mic1 балансный XLR с dip-переключателем фантомного питания и наивысшего приоритета VOX; микрофонные/линейные входы 2-3 с переключателем с небалансным разъемом 6.3 мм jack; линейные 1-2 входы RCA и один линейный выход RCA; вход телефонной линии со вторичным приоритетом и MOH (Music on Hold – музыка на удержании).
• MP3-плеер с USB/SD-входом на передней панели, ИК-пульт управления для MP3-плеера, FM-радио и Bluetooth.
• Поддержка нескольких мобильных устройств для дистанционного управления через WiFi, а также дистанционного управления несколькими WiFi-усилителями с одного мобильного телефона.
• Порт LAN и WPS для сброса адреса WiFi.
• Регулятор громкости для микрофонов Mic1-3, линий 1-2, телефонной линии, басов/высоких частот и регулятор общей громкости.
• Светодиодные индикаторы питания, клиппинга, защиты и сигнала.
• Полная защита: от перегрузки, короткого замыкания, клиппинга и перегрева.
• Питание от сети переменного тока 230 В или постоянного тока 24 В.
• Подходит для настольного монтажа.

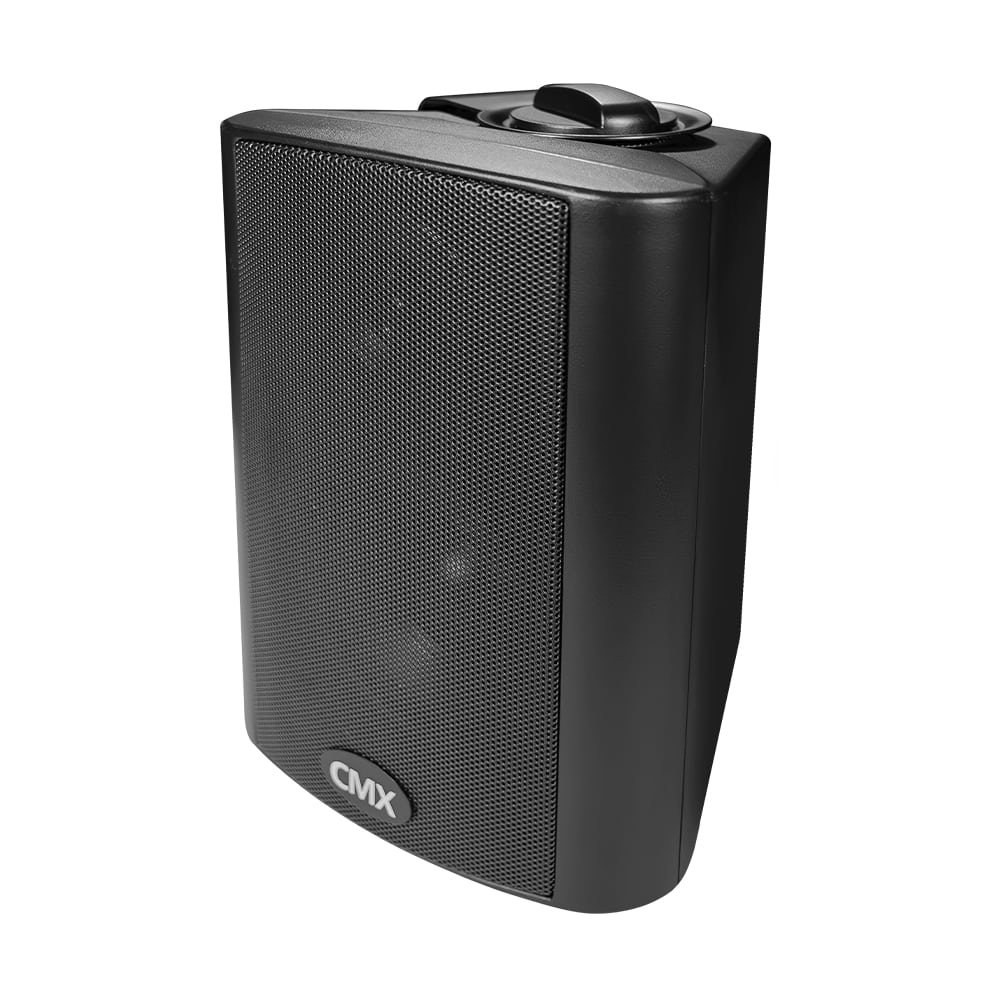

Настенный громкоговоритель CMX WSK-420CS Black

Настенный громкоговоритель CMX WSK-420CS с трансформатором. Двухполосный, 4-дюймовый НЧ-динамик и 1-дюймовый ВЧ-динамик из майлара, выходная мощность 2.5-5-10-20 Вт и 8 Ом, линейный вход 100 В/70 В.

Ключевые свойства

• Динамик настенный, двухполосный: 4-дюймовый НЧ-динамик и 1-дюймовый майларовый ВЧ-динамик.
• Выходная мощность 20-10-5-2.5 Вт и 8 Ом.
• Линейный вход 100 В или 70 В и 8 Ом.
• Чувствительность (@1W/m) 88±3 дБ.
• Диапазон рабочих частот 100-20000 Гц.
• Материал: корпус из АBS-пластика и металлическая решетка черного цвета.
• Быстрая установка с помощью нержавеющего монтажного кронштейна, входящего в комплект.

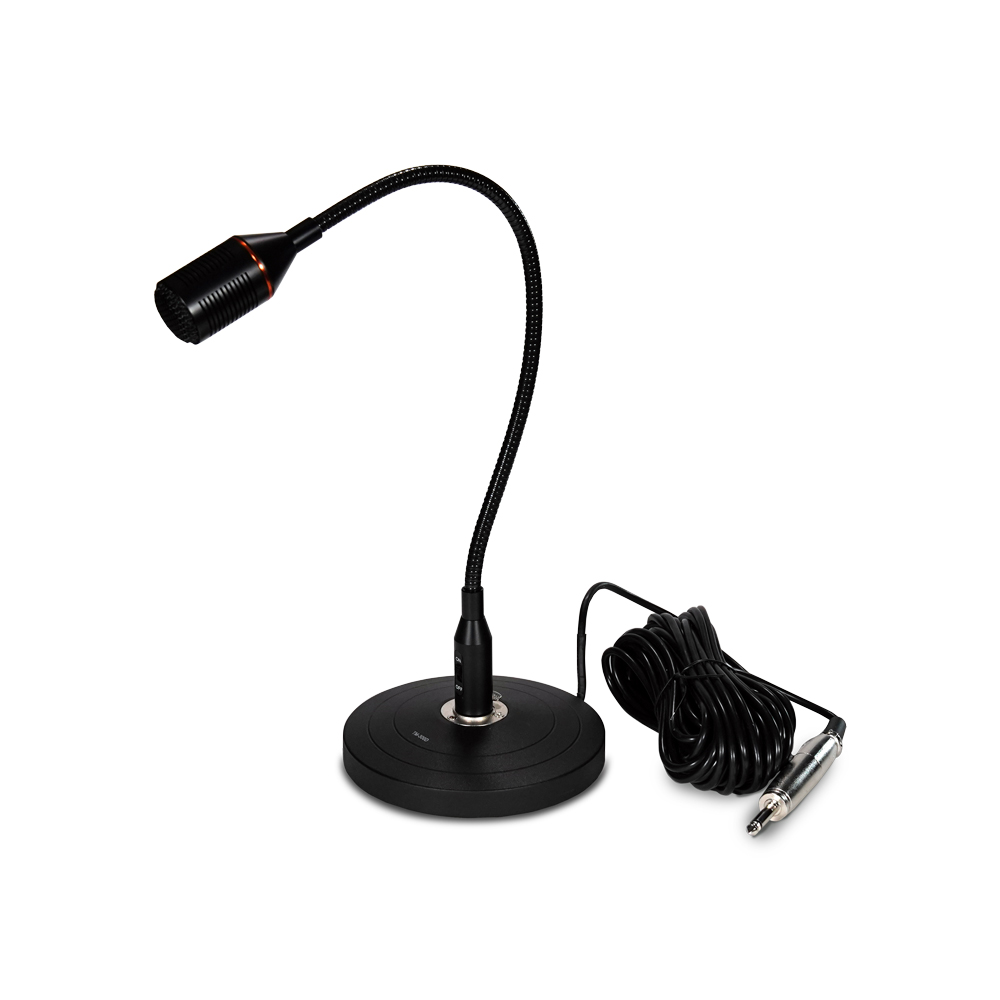

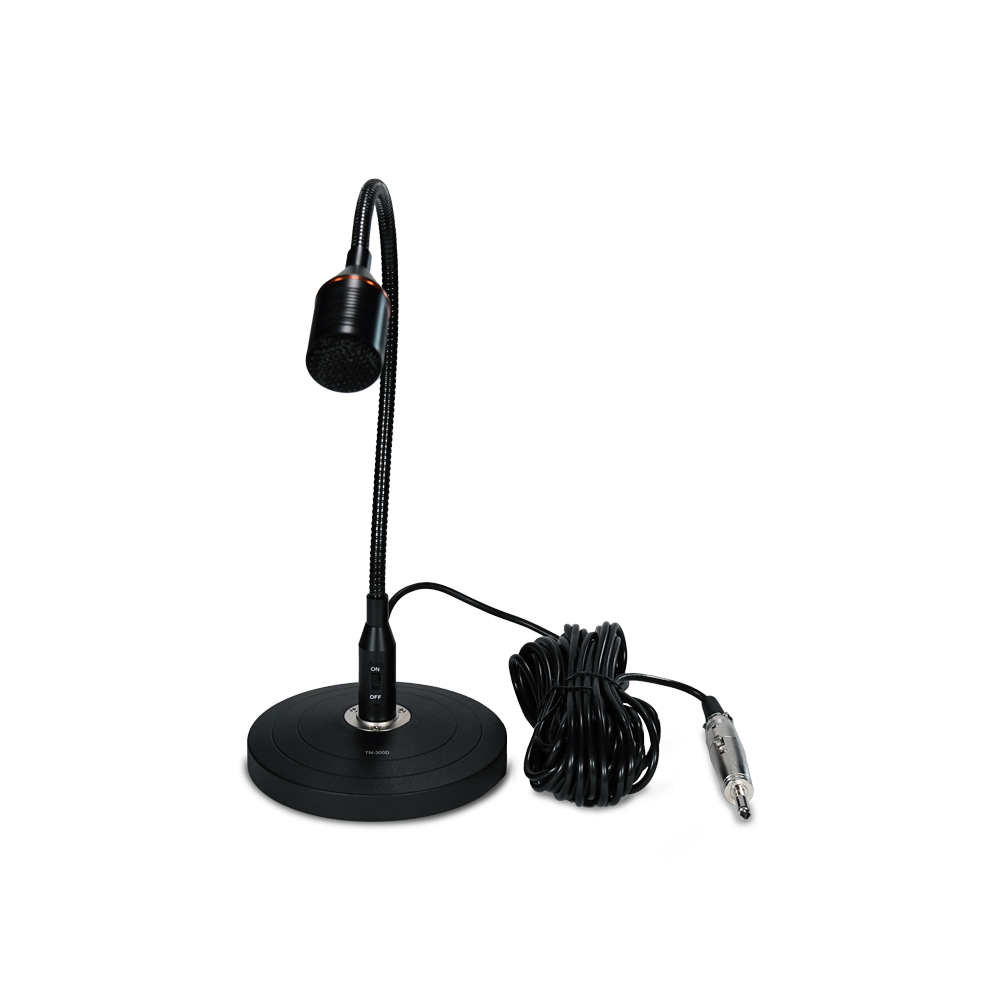

Настольный микрофон CMX TM-300D

Настольный динамический микрофон CMX TM-300D оснащен гибкой стойкой «гусиная шея» длиной 483 мм, круговым светодиодным индикатором и системой подавления обратной связи. Устройство имеет частотный диапазон 60 Гц-16 кГц, чувствительность -52 дБ, выходное сопротивление 600 Ом и обеспечивает захват голоса на расстоянии от 30 до 60 см без искажений. Комплектуется 5-метровым балансным кабелем с разъемом Jack 6.3 мм.

Ключевые свойства

• Динамический микрофон с кардиоидной диаграммой направленности и чувствительностью -52 дБ.
• Трансляция голоса с подавлением обратной связи.
• Дальность захвата голоса составляет от 30 до 60 см.
• Круговой светодиодный индикатор активности.
• Широкий частотный диапазон: 60 Гц-16 кГц, выходное сопротивление 600 Ом.
• Оснащен сбалансированным разъемом XLR.
• Гибкая ножка «гусиная шея» длиной 483 мм для удобной настройки положения.
• В комплект входит 5-метровый балансный микрофонный кабель со штекером 6.3 мм Jack.

Особенности монтажа и подключения

Установка элементов комплекта выполняется простым монтажом без использования сложного инструмента.

• Усилитель CMX EA-60W размещается на настольной поверхности, полке или в операторской зоне рядом с источником питания 220 В (или резервным источником 24 В DC).
• Настенные громкоговорители CMX WSK-420CS монтируются на вертикальные поверхности (стены, колонны) с помощью комплектных кронштейнов из нержавеющей стали. Оба громкоговорителя подключаются к одной 100-вольтовой линии усилителя (клеммы 100V и COM) параллельно – по принципу шлейфа (от первого динамика ко второму). При подключении выбирается нужный отвод трансформатора для регулировки выходной мощности каждого динамика (2.5 Вт, 5 Вт, 10 Вт или 20 Вт).
• Настольный микрофон CMX TM-300D устанавливается на рабочем месте оператора и подключается к входу Mic1 усилителя с помощью комплектного 5-метрового кабеля. DIP-переключатель фантомного питания на усилителе возле входа Mic1 остается в положении OFF.

Обратите внимание: при параллельном подключении громкоговорителей в трансляционную линию 100 В их суммарная мощность не должна превышать номинальную мощность усилителя (60 Вт). В данном комплекте два динамика на максимальной мощности потребляют 40 Вт (2 х 20 Вт), что обеспечивает оптимальный запас мощности усилителя.

Важное примечание. Для прокладки акустических линий, соблюдения полярности подключения и первичной настройки сети Wi-Fi рекомендуем привлекать специалистов по монтажу систем озвучивания и связи.
