Комплект контролю доступу для скляних дверей з вуличним контролером-зчитувачем Mifare Trinix TRR-1500MW, електроригельною защіпкою, безконтактною кнопкою виходу, картами доступу, ДБЖ та АКБ

Комплект контролю доступу для скляних дверей з контролером-зчитувачем Mifare Trinix – готове естетичне рішення для обмеження доступу в офіси, бутикові зони, салони краси та сучасні комерційні приміщення із суцільноскляними дверними групами. Комплект поєднує накладний електроригельний замок для скла, безконтактну кнопку виходу, металевий зчитувач та джерело безперебійного живлення з акумулятором для захисту від аварійного відключення електрики.

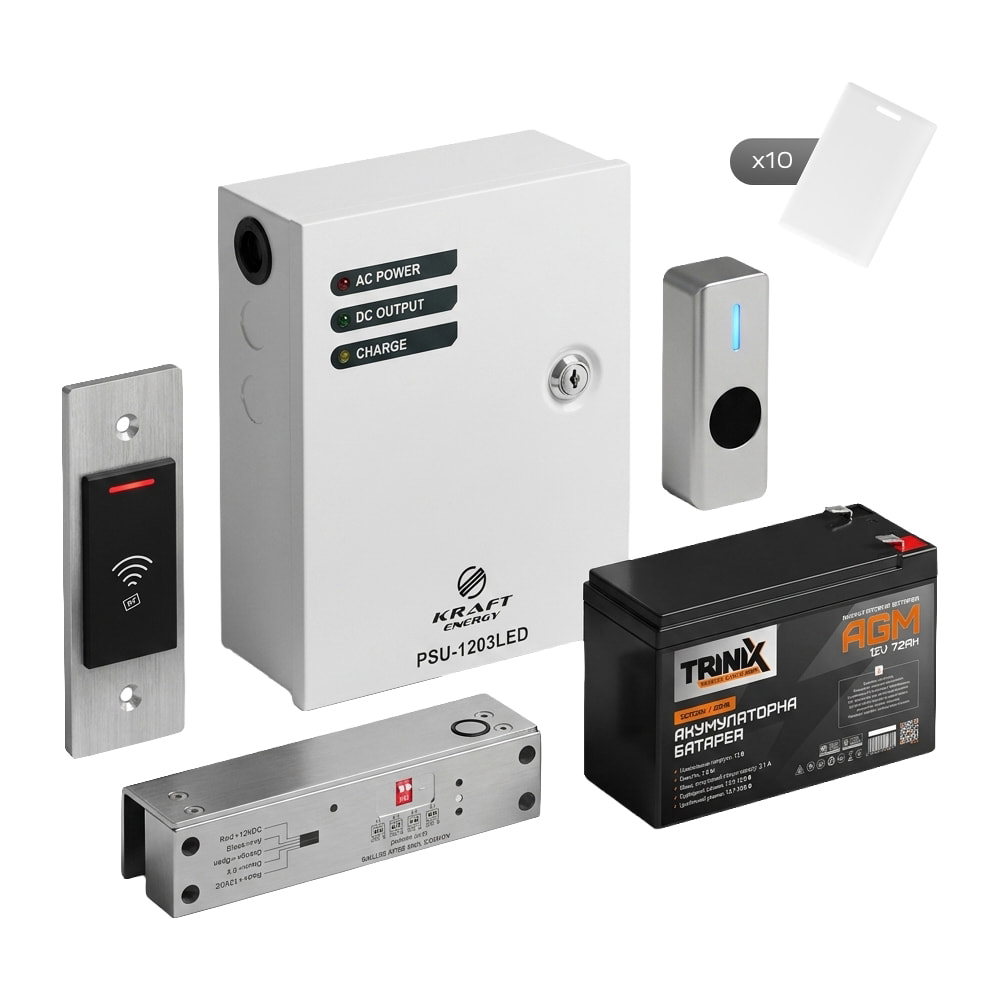

До комплекту входять:

1. Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW водонепроникний.
2. Защіпка (замок) електроригельна Trinix YB-150+ NO для скляних дверей.
3. Кнопка виходу безконтактна накладна Trinix ART-950.
4. Джерело безперебійного живлення Kraft PSU-1203LED 12V/3A у металевому боксі.
5. Акумуляторна батарея AGM Trinix 12V7.2Ah/20Hr (12 В, 7.2 А·год).
6. Карта Mifare Trinix MF-1K (1.6 мм) – 10 шт.

Зверніть увагу: з'єднувальний кабель (вита пара UTP або сигнальний кабель) не входить до базового складу комплекту, оскільки необхідний метраж залежить від відстані між елементами та розраховується індивідуально для вашого об'єкту. Ви можете докупити кабель потрібної довжини під час оформлення замовлення.

Застосування

Комплект призначений для встановлення на суцільноскляні двері без рами у бізнес-центрах, торгово-розважальних комплексах, шоурумах, бутиках, кабінетах та сучасних офісних просторах. Система зберігає строгий стиль інтер'єру, захищає приміщення від несанкціонованого входу та гарантує високу гігієнічність завдяки безконтактному відкриттю.

Принцип роботи

Основою системи виступає автономний контролер-зчитувач Trinix TRR-1500MW. У замкненому стані на електроригельний замок подається живлення 12 В, і висунутий ригель надійно фіксує скляне полотно.

Для входу співробітник підносить карту Mifare до зчитувача. Контролер розпізнає карту та короткочасно знімає живлення – ригель автоматично засувається, дозволяючи відчинити двері. Для виходу з приміщення достатньо піднести руку до безконтактної кнопки Trinix ART-950: сенсор передає сигнал на контролер, замок знеструмлюється, і прохід розблоковується без фізичного торкання. Налаштований таймер затримки (0, 3, 6 або 9 секунд) утримує замок відчиненим потрібний час, щоб користувач встиг комфортно пройти. При відключенні мережевої напруги ДБЖ з акумулятором 7.2 А·год забезпечує безперебійну роботу всієї системи.

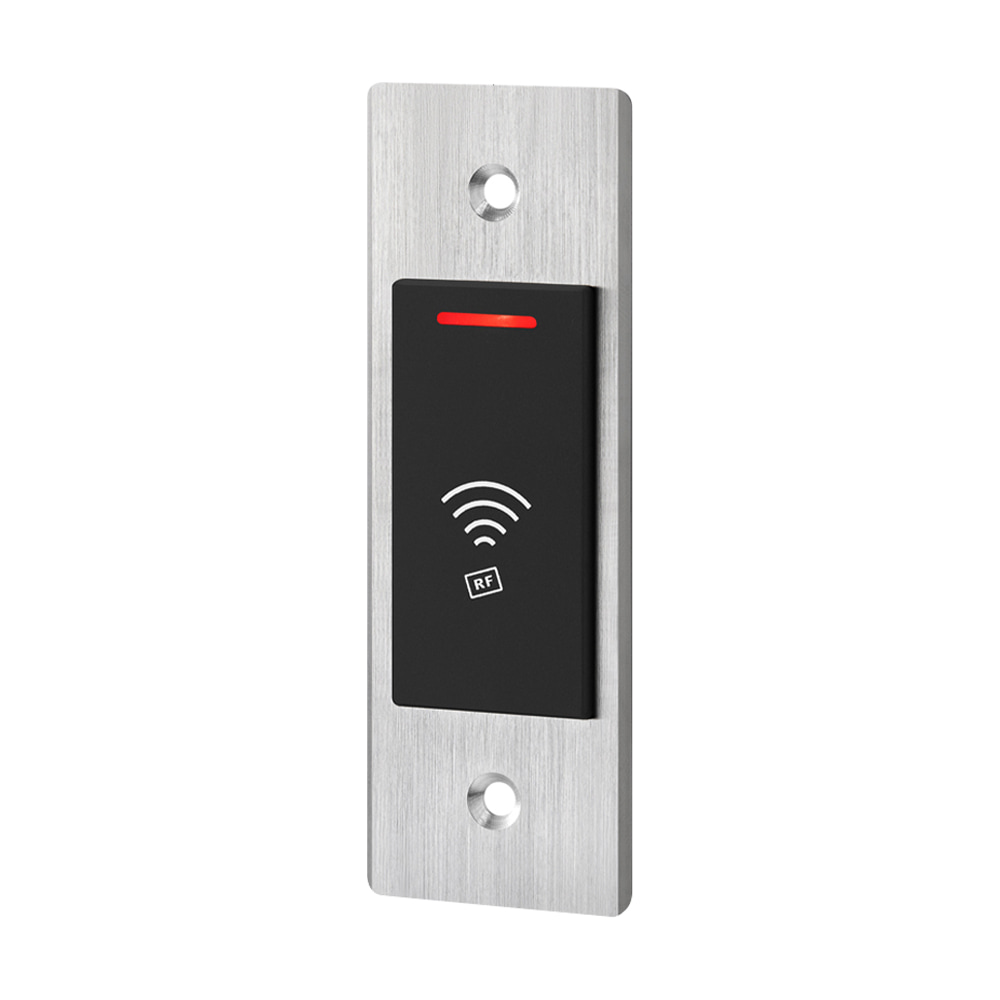

Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW

Автономний контролер/зчитувач карт та брелоків Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроникний, з 1 реле NO/NC/COM (макс. 1 А), на 10000 користувачів, для використання у системах контролю доступу. Клас захисту IР68.

Ключові властивості

• Автономний контролер/зчитувач карт та брелоків стандарту Mifare, робоча частота 13.56 МГц. Дальність зчитування 2-5 см.
• Одне реле NO/NC/COM з максимальним струмом комутації 1 А.
• Пам’ять пристрою – 10000 користувачів.
• Час відчинення дверей 0-99 секунд, налаштовується.
• Легко програмується за допомогою майстер-карт чи пульта дистанційного керування.
• Живлення DC 12-24 В, споживання 100 мА.
• Водонепроникний металевий корпус із класом захисту IP68, можливе вуличне встановлення.

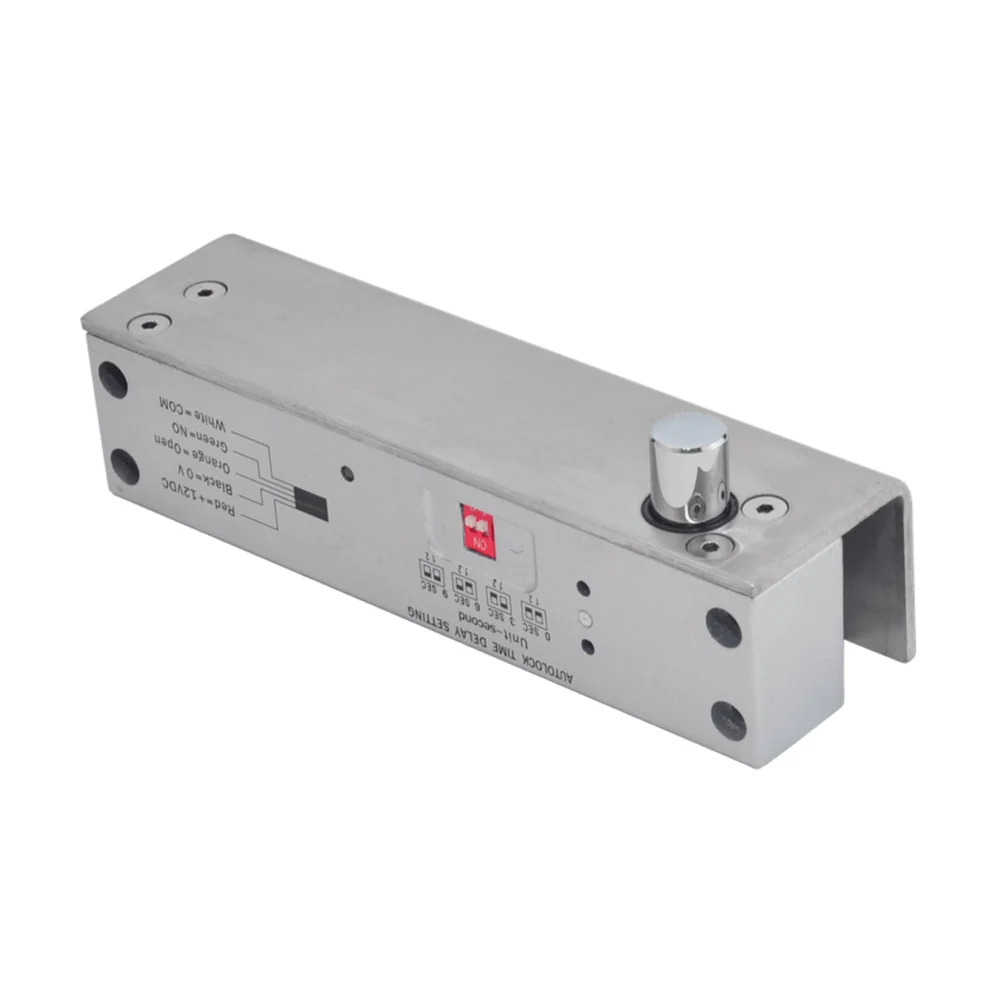

Защіпка електроригельна Trinix YB-150+ NO для скляних дверей

Trinix YB-150+ NO – накладна електроригельна защіпка, нормально-розімкненого типу, з таймером затримки зачинення дверей 0/3/6/9 секунд, для монтажу на скляні двері.

Ключові властивості

• Відноситься до нормально-розімкненого типу: за відсутності живлення – двері відчинені, а при подачі живлення защіпка замикається.
• Має вбудований таймер зачинення дверей, що налаштовується – 0/3/6/9 секунд.
• Живлення електрозащіпки здійснюється від джерела живлення DC 12 В, споживання 130 мА.
• Розмір защіпки 150 / 55 / 40 мм, довжина ригеля 15.5 мм / діаметр 12.5 мм.
• Призначена для внутрішнього встановлення на скляні двері.

Кнопка виходу Trinix ART-950

Trinix ART-950 – кнопка виходу, яка призначена для розблокування електронних замків. Вона використовується в системах контролю та керування доступом. Кнопка виходу безконтактна (регулювання чутливості 17-45 см), накладна, антивандальна, двокольорове діодне підсвічування, матеріал корпусу дюралюміній. Тип контакту – Н/Р (нормально-розімкнений), Н/З (нормально-замкнений). Таймер затримки 0-30 сек. Розміри 80 / 32 / 23 мм.

Ключові властивості

• Кнопка виходу підвищеної зносостійкості, безконтактна.
• Регулювання чутливості від 17 до 45 см.
• Тип контакту Н/Р, Н/З.
• Таймер затримки 0-30 сек.
• Двоколірне діодне підсвічування кнопки.
• Накладний монтаж.
• Матеріал корпусу дюралюміній.
• Розміри 80 / 32 / 23 мм.

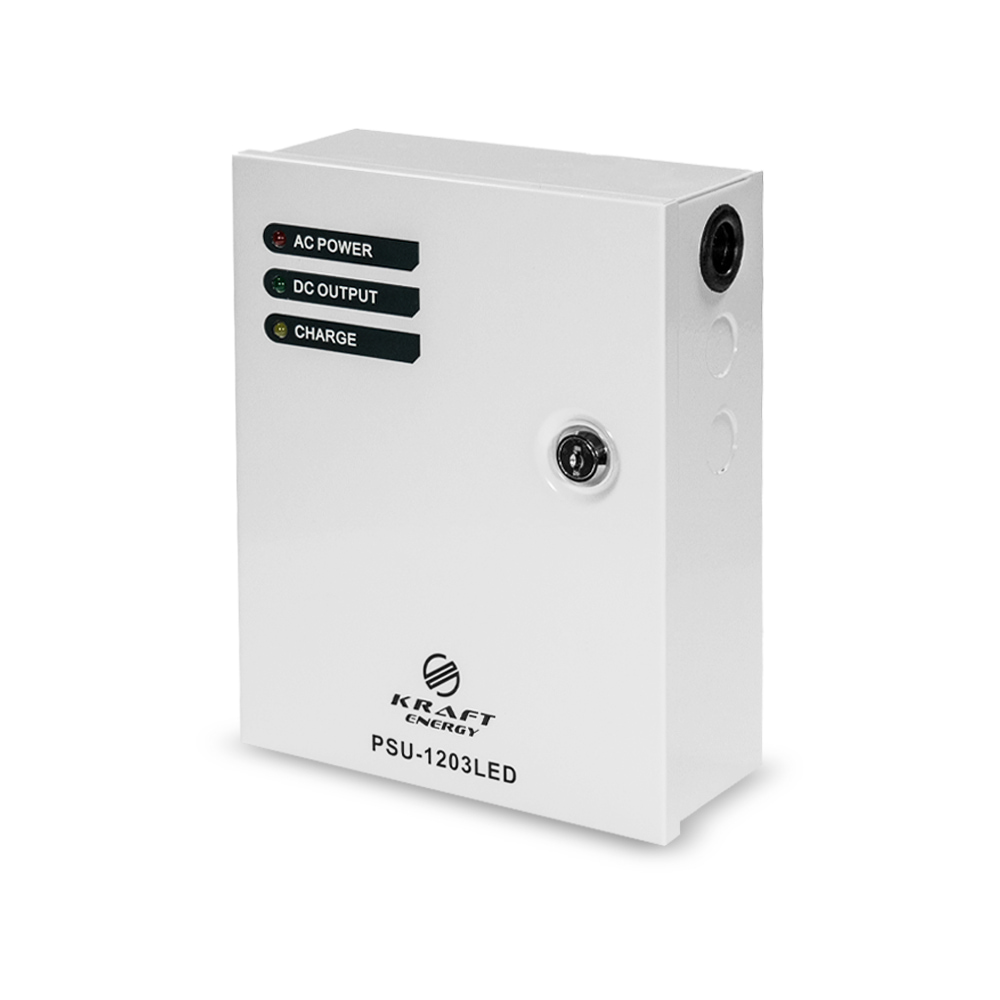

Джерело безперебійного живлення Kraft PSU-1203LED

Блок безперебійного живлення імпульсний Kraft PSU-1203LED з LED-індикацією, у металевому боксі з місцем під акумуляторну батарею 7 А·год, номінальні вихідна напруга/струм 12 В/3 А, вхідна напруга 190-265 В.

Ключові властивості

• Вхідна напруга 190-265, 50-60 Гц.
• Номінальна вихідна напруга 12 В, вихідний струм номінальний 3 А, максимальний 3.6 А.
• Місце під акумуляторну батарею 7 Аг.
• Струм заряду акумуляторної батареї 1.2 А.
• LED-індикація.
• Захист від: короткого замикання, підключення невірної полярності АКБ, глибокого розряду АКБ, тепловий захист.
• Металевий бокс з розмірами 160 / 200 / 70 мм.
• Замок+2 ключа.

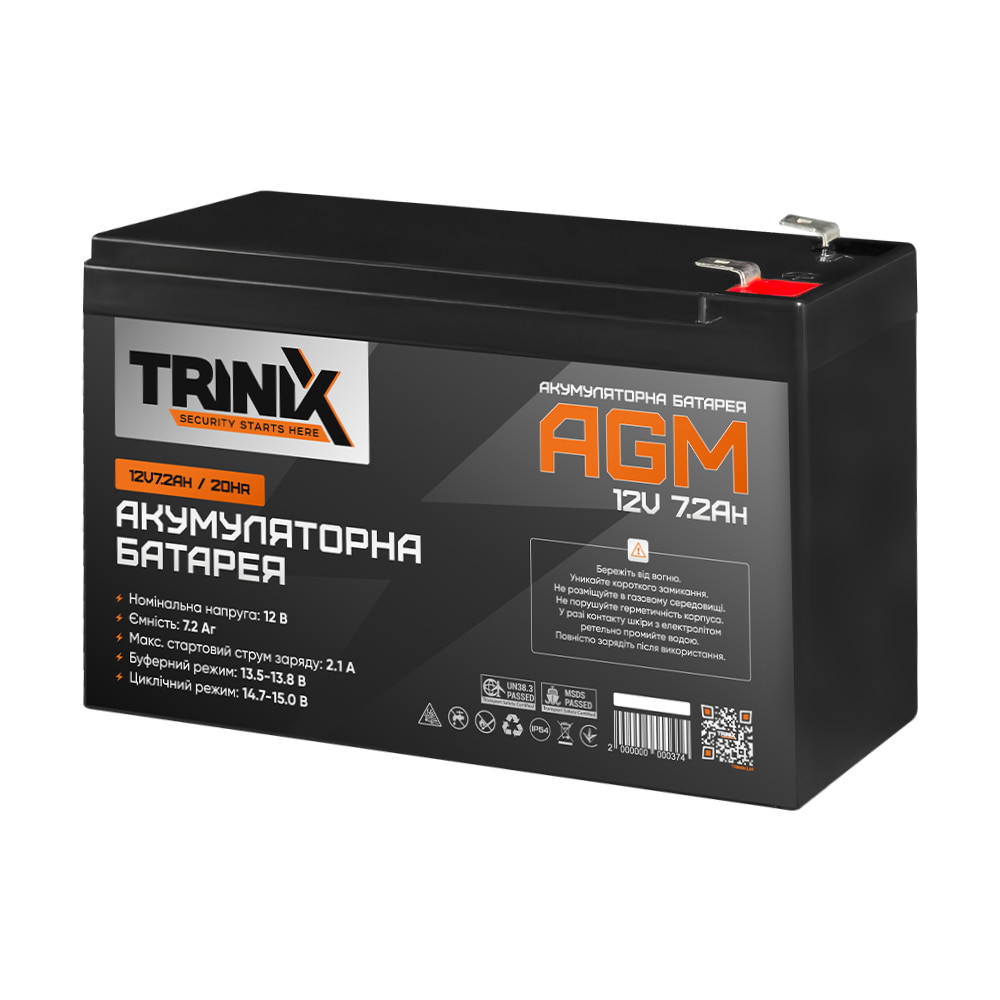

Акумуляторна батарея AGM Trinix 12V7.2Ah/20Hr

Акумуляторна батарея Trinix 12V7.2Ah/20Hr AGM ємністю 7.2 А·год, з вихідною напругою 12 В, тип – AGM свинцево-кислотна.

Ключові властивості

• Тип акумуляторної батареї: AGM свинцево-кислотна.
• Вихідна напруга: 12 В.
• Ємність: 7.2 А·год.
• Максимальний струм заряду: 2.1 А; максимальний струм розряду: 24.4 А (5 хв.).
• Тип клем: F2.
• Розміри: 95+5 / 151 / 65 мм.
• Вага: 2.07 кг.

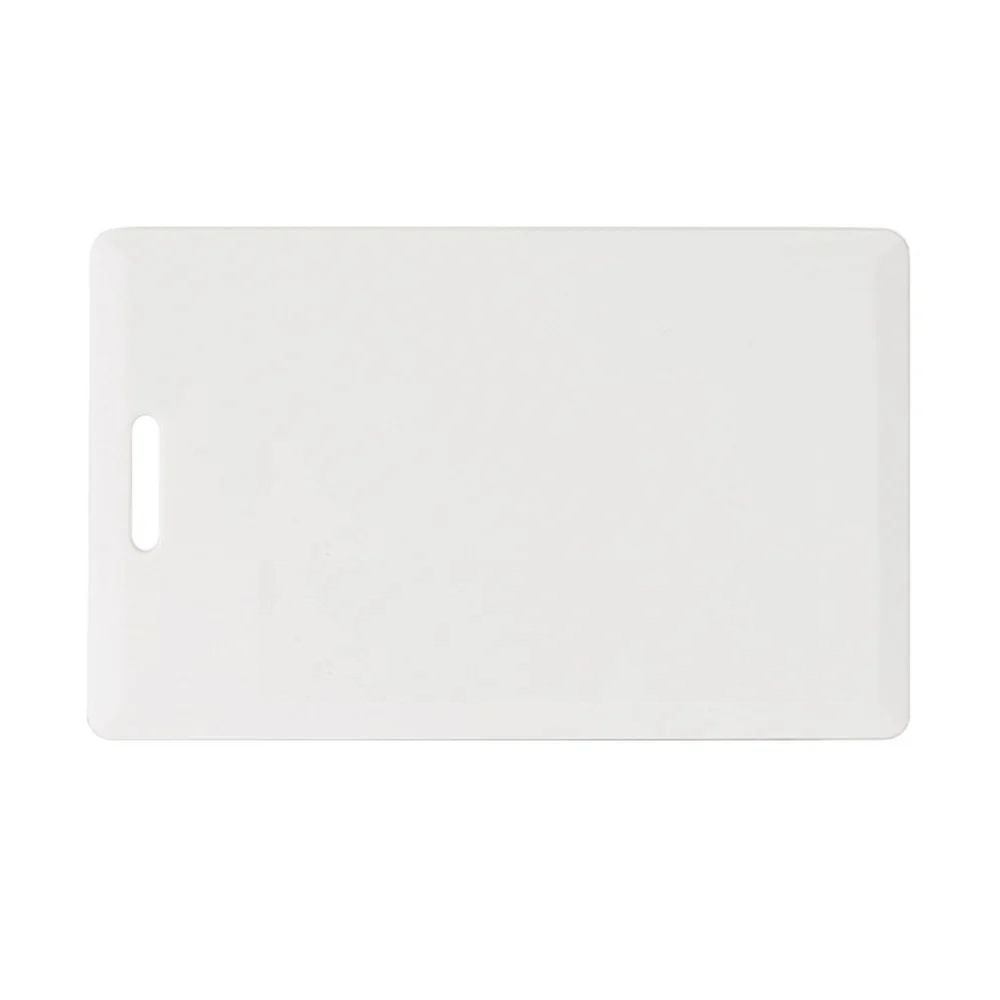

Карта Mifare Trinix MF-1K (1.6 мм)

Карта доступу Trinix MF-1K (1.6 мм) формату Mifare для застосування в системах контролю і керування доступом. Товщина карти 1.6 мм.

Ключові властивості

• Працює зі зчитувачами формату Mifare, робоча частота 13.56 МГц.
• Технологія: безконтактна радіочастотна ідентифікація (RFID).
• Дальність спрацювання: до 10 см.
• Розміри 85 / 54 / 1.6 мм.

Особливості монтажу та підключення

Конструкція замка спеціально розроблена для встановлення на скляні полотна без потреби їх свердління.

• Електроригельний замок Trinix YB-150+ NO монтується безпосередньо на кромку скляних дверей завдяки спеціалізованому U-подібному пазу та затискачам. Завдяки компактному розміру замок виглядає естетично та не загромаджує скляне полотно.
• Контролер-зчитувач Trinix TRR-1500MW фіксується зовні приміщення на стіну або профіль поруч із дверима. Металевий корпус (IP68) гарантує довговічність та захист від пошкоджень.
• Безконтактна кнопка виходу Trinix ART-950 розміщується всередині приміщення на зручній висоті. Налаштування чутливості датчика (17-45 см) виключає випадкові спрацьовування при проході людей повз двері.
• Джерело безперебійного живлення Kraft PSU-1203LED з акумулятором Trinix 7.2 А·год встановлюються у прихованому місці (за підвісною стелею, у шафі або слаботочному щиті). Економне споживання замка (всього 130 мА) забезпечує тривалий час автономної роботи від акумулятора.

Зверніть увагу: електроригельний замок належить до типу NO (нормально-відкритий, Fail-Safe) – при абсолютному знеструмленні системи ригель засувається, що повністю відповідає правилам пожежної безпеки для евакуаційних виходів.

Важлива примітка. Для коректного прокладання кабельних ліній, правильного комутування релейних контактів (COM/NC/NO) та підключення блоку живлення до мережі 220 В рекомендуємо залучати кваліфікованого фахівця-електрика або сертифікованого інсталятора систем безпеки.
