Комплект контроля доступа для стеклянных дверей с уличным контроллером-считывателем Mifare Trinix TRR-1500MW, электроригельной защелкой, бесконтактной кнопкой выхода, картами доступа, ИБП и АКБ

Комплект контроля доступа для стеклянных дверей с контроллером-считывателем Mifare Trinix – готовое эстетичное решение для ограничения доступа в офисы, бутиковые зоны, салоны красоты и современные коммерческие помещения с цельностеклянными дверными группами. Комплект сочетает накладной электроригельный замок для стекла, бесконтактную кнопку выхода, металлический считыватель и источник бесперебойного питания с аккумулятором для защиты от аварийного отключения электричества.

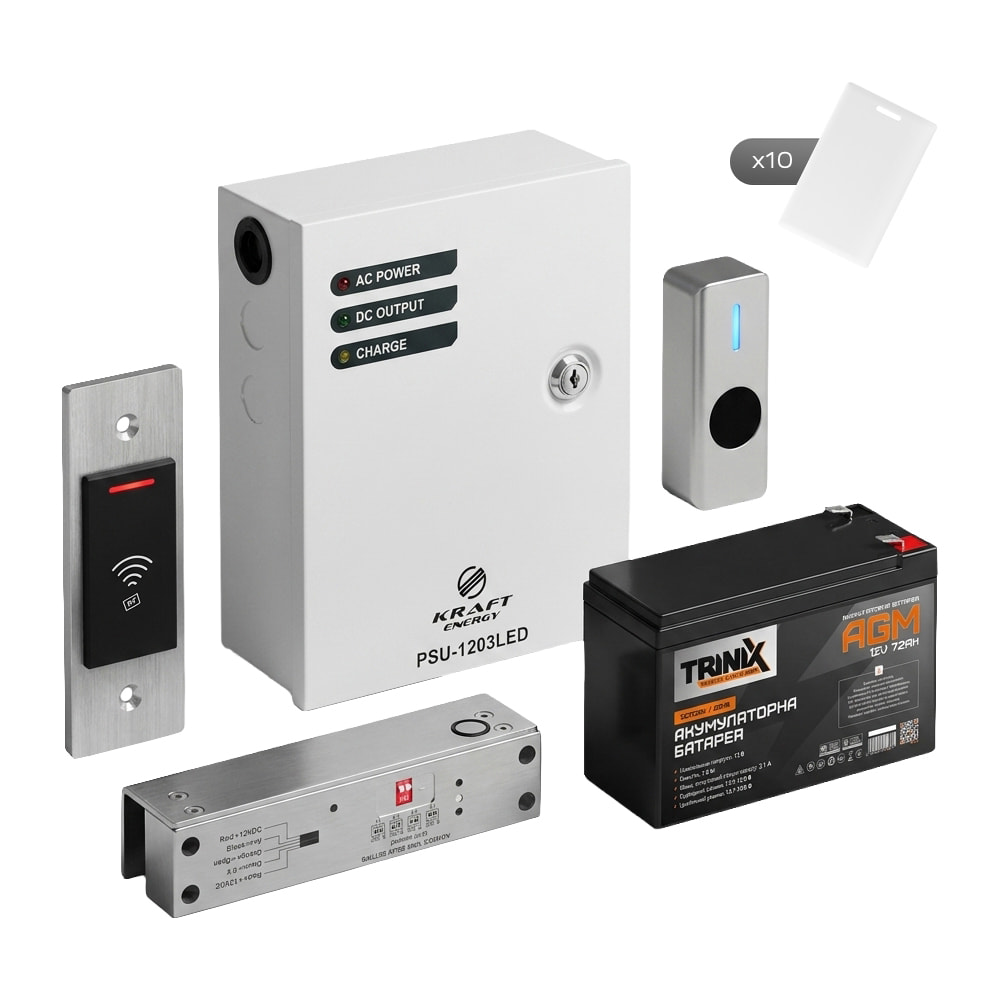

В комплект входят:

1. Контроллер со считывателем карт Mifare Trinix TRR-1500MW водонепроницаемый.
2. Защелка (замок) электроригельная Trinix YB-150+ NO для стеклянных дверей.
3. Кнопка выхода бесконтактная накладная Trinix ART-950.
4. Источник бесперебойного питания Kraft PSU-1203LED 12V/3A в металлическом боксе.
5. Аккумуляторная батарея AGM Trinix 12V7.2Ah/20Hr (12 В, 7.2 А·ч).
6. Карта Mifare Trinix MF-1K (1.6 мм) – 10 шт.

Обратите внимание: соединительный кабель (витая пара UTP или сигнальный кабель) не входит в базовый состав комплекта, так как необходимый метраж рассчитывается индивидуально под особенности вашего объекта. Вы можете докупить кабель нужной длины при оформлении заказа.

Применение

Комплект предназначен для установки на цельностеклянные двери без рамы в бизнес-центрах, торгово-развлекательных комплексах, шоурумах, бутиках, кабинетах и современных офисных пространствах. Система сохраняет строгий стиль интерьера, защищает помещение от несанкционированного входа и гарантирует высокую гигиеничность благодаря бесконтактному открытию.

Принцип работы

Основой системы выступает автономный контроллер-считыватель Trinix TRR-1500MW. В запертом состоянии на электроригельный замок подается питание 12 В, и выдвинутый ригель надежно фиксирует стеклянное полотно.

Для входа сотрудник подносит карту Mifare к считывателю. Контроллер распознает карту и кратковременно снимает питание – ригель автоматически задвигается, позволяя открыть дверь. Для выхода из помещения достаточно поднести руку к бесконтактной кнопке Trinix ART-950: сенсор передает сигнал на контроллер, замок обесточивается, и проход разблокируется без физического касания. Настроенный таймер задержки (0, 3, 6 или 9 секунд) удерживает замок открытым нужное время, чтобы пользователь успел комфортно пройти. При отключении сетевого напряжения ИБП с аккумулятором 7.2 А·ч обеспечивает бесперебойную работу всей системы.

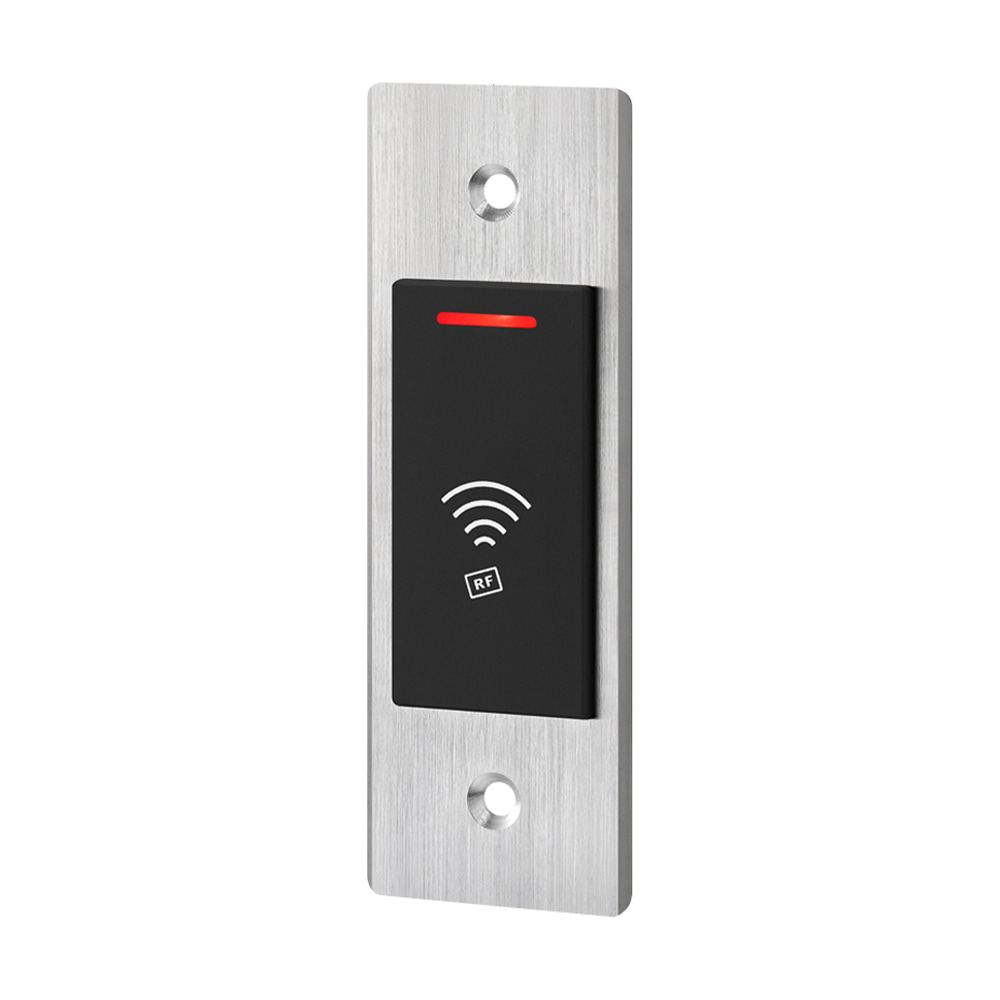

Контроллер со считывателем карт Mifare Trinix TRR-1500MW

Автономный контроллер/считыватель карт и брелоков Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроницаемый, с 1 реле NO/NC/COM (макс. 1 А), на 10000 пользователей, для использования в системах контроля доступа Класс защиты IP68.

Ключевые свойства

• Автономный контроллер/считыватель карт и брелоков стандарта Mifare, рабочая частота 13.56 МГц. Дальность считывания 2-5 см.
• Одно реле NO/NC/COM с максимальным током коммутации 1 А.
• Память устройства – 10000 пользователей.
• Время открывания дверей 0-99 секунд, настраивается.
• Легко программируется с помощью мастер-карт или пульта дистанционного управления.
• Питание DC 12-24 В, потребление 100 мА.
• Водонепроницаемый металлический корпус с классом защиты IP68, возможна уличная установка.

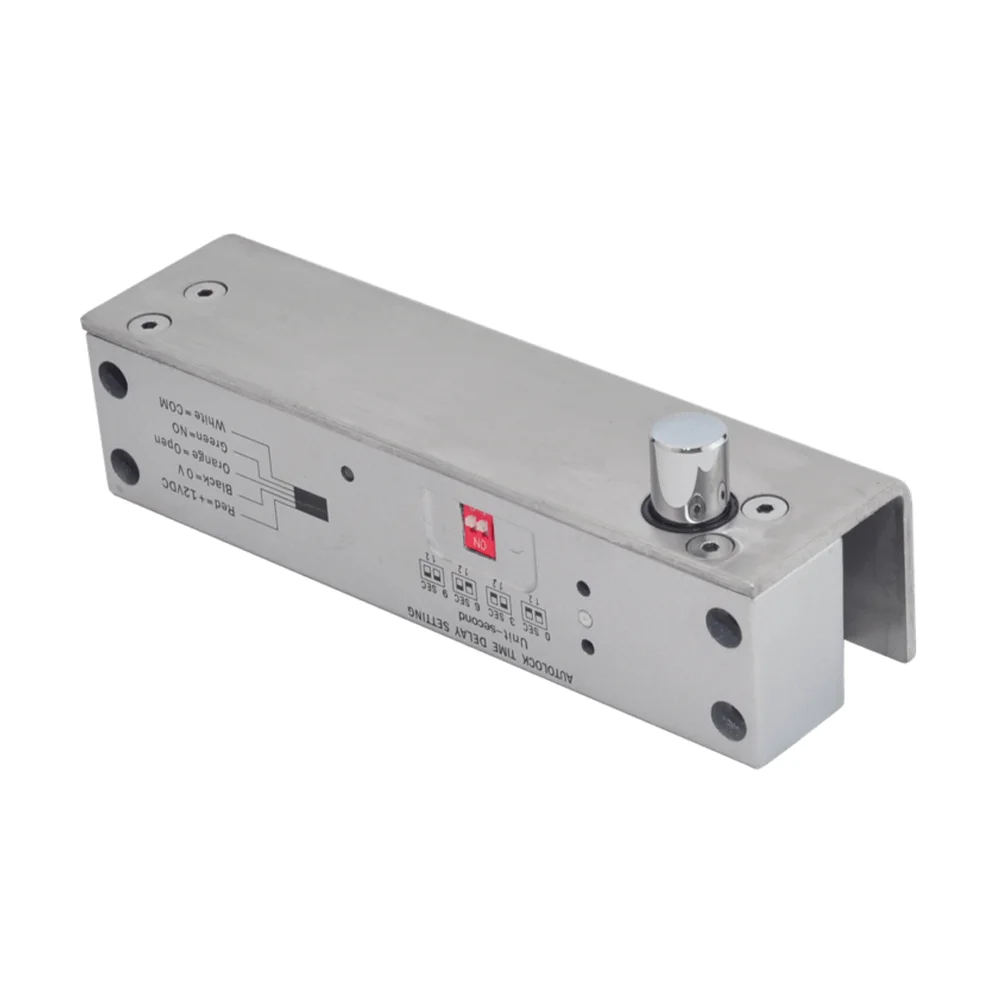

Защелка электроригельная Trinix YB-150+ NO для стеклянных дверей

Trinix YB-150+ NO – накладная электроригельная защелка, нормально-открытого типа, с таймером задержки закрытия двери 0/3/6/9 секунд, для монтажа на стеклянную дверь.

Ключевые свойства

• Относится к нормально-открытому типу: при отсутствии питания – дверь открыта, а при подаче питания защелка закрывается.
• Имеет встроенный таймер закрытия двери с возможностью настройки – 0/3/6/9 секунд.
• Питание электрозащелки осуществляется от источника питания DC 12 В, потребление 130 мА.
• Размер защелки 150 / 55 / 40 мм, длина ригеля 15.5 мм / диаметр 12.5 мм.
• Предназначена для внутренней установки на стеклянную дверь.

Кнопка выхода Trinix ART-950

Trinix ART-950 – кнопка выхода, предназначенная для разблокировки электронных замков. Она используется в системах контроля и управления доступом. Кнопка выхода бесконтактная (регулировка чувствительности 17-45 см), накладная, антивандальная, двухцветная диодная подсветка, материал корпуса дюралюминий. Тип контакта – Н/О (нормально-открытый), Н/З (нормально-закрытый). Таймер задержки 0-30 сек. Размеры 80 / 32 / 23 мм.

Ключевые свойства

• Кнопка выхода повышенной износостойкости, бесконтактная.
• Регулировка чувствительности от 17 до 45 см.
• Тип контакта Н/О, Н/З.
• Таймер задержки 0-30 сек.
• Двухцветная диодная подсветка кнопки.
• Накладной монтаж.
• Материал корпуса дюралюминий.
• Размеры 80 / 32 / 23 мм.

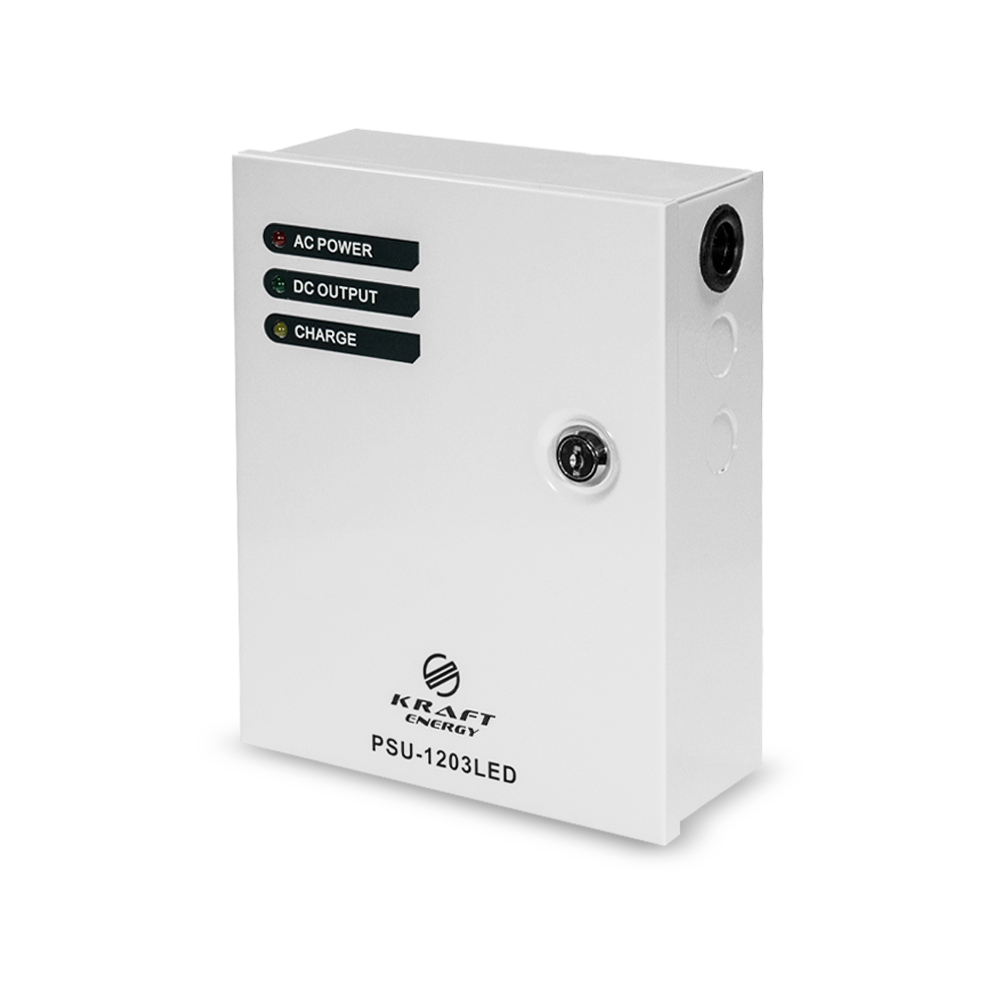

Источник бесперебойного питания Kraft PSU-1203LED

Блок бесперебойного питания импульсный Kraft PSU-1203LED с LED-индикацией, в металлическом боксе с местом под аккумуляторную батарею 7 А·ч, номинальное выходное напряжение/ток 12 В/3 А, входное напряжение 190-265 В.

Ключевые свойства

• Входное напряжение 190-265, 50-60 Гц.
• Номинальное выходное напряжение 12 В, выходной ток номинальный 3 А, максимальный 3.6 А.
• Место под аккумуляторную батарею 7 А·ч.
• Ток заряда аккумуляторной батареи 1.2 А.
• LED-индикация.
• Защита от: короткого замыкания, подключения неверной полярности АКБ, глубокого разряда АКБ, тепловая защита.
• Металлический бокс размером 160 / 200 / 70 мм.
• Замок+2 ключа.

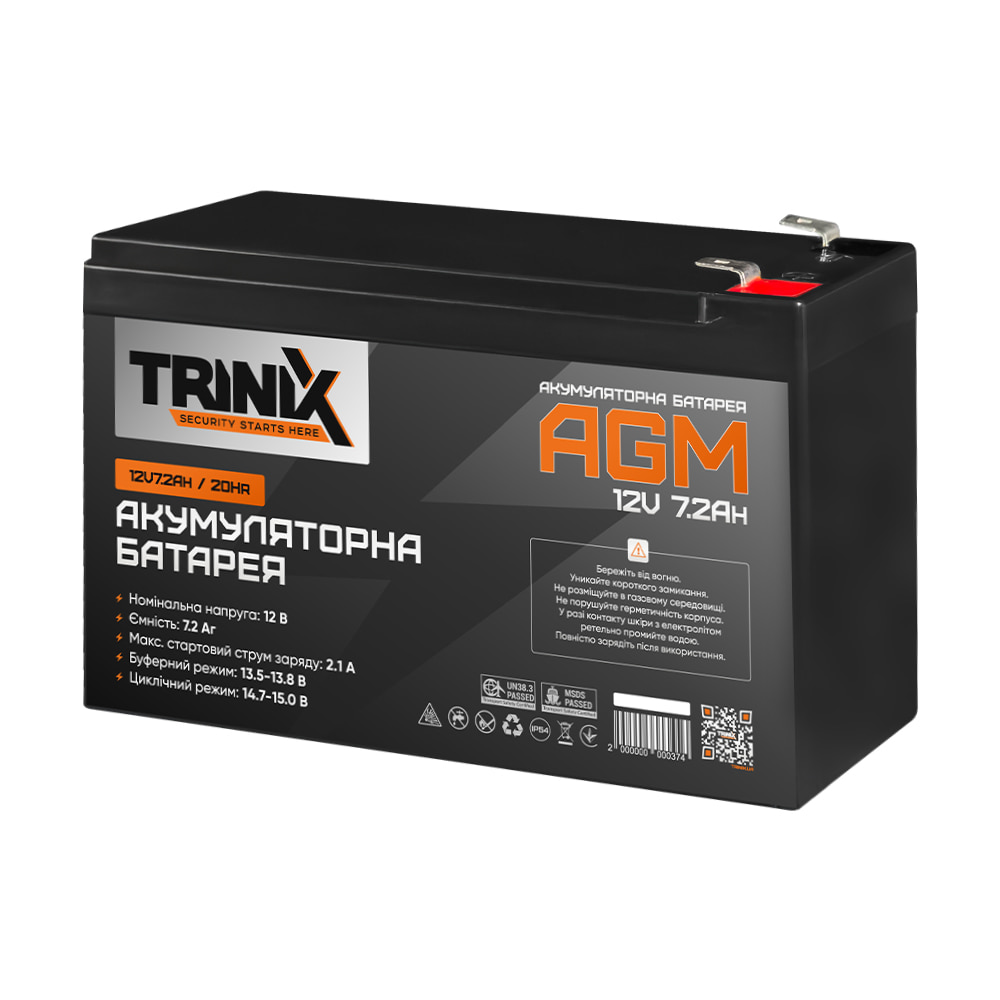

Аккумуляторная батарея AGM Trinix 12V7.2Ah/20Hr

Аккумуляторная батарея Trinix 12V7.2Ah/20Hr AGM емкостью 7.2 А·ч, с выходным напряжением 12 В, тип – AGM свинцово-кислотная.

Ключевые свойства

• Тип аккумулятора: AGM свинцово-кислотная.
• Выходное напряжение: 12 В.
• Емкость: 7.2 А·ч.
• Максимальный ток заряда: 2.1 А; максимальный ток разряда: 24.4 А (5 мин.).
• Тип клемм: F2.
• Размеры: 95+5 / 151 / 65 мм.
• Вес: 2.07 кг.

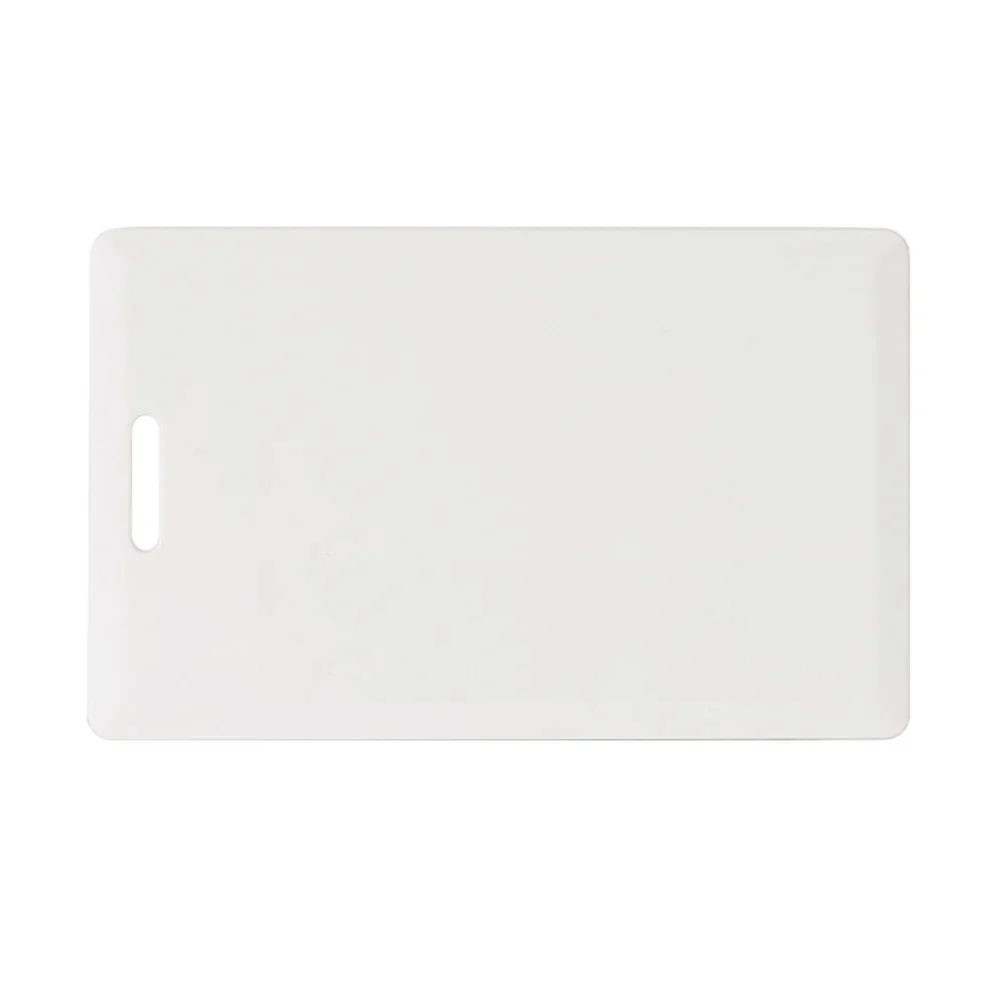

Карта Trinix MF-1K (1.6 мм)

Карта доступа Trinix MF-1K (1.6 мм) формата Mifare для применения в системах контроля и управления доступом. Толщина карты 1.6 мм.

Ключевые свойства

• Работает со считывателями формата Mifare, рабочая частота 13.56 МГц.
• Технология: бесконтактная радиочастотная идентификация (RFID).
• Дальность срабатывания: до 10 см.
• Размеры 85 / 54 / 1.6 мм.

Особенности монтажа и подключения

Конструкция замка специально разработана для установки на стеклянные полотна без необходимости их сверления.

• Электроригельный замок Trinix YB-150+ NO монтируется непосредственно на кромку стеклянной двери за счет специализированного U-образного паза и зажимов. Благодаря компактному размеру замок выглядит эстетично и не загромождает стеклянное полотно.
• Контроллер-считыватель Trinix TRR-1500MW фиксируется снаружи помещения на стену или профиль рядом с дверью. Металлический корпус (IP68) гарантирует долговечность и защиту от повреждений.
• Бесконтактная кнопка выхода Trinix ART-950 размещается внутри помещения на удобной высоте. Настройка чувствительности датчика (17-45 см) исключает случайные срабатывания при проходе людей мимо двери.
• Источник бесперебойного питания Kraft PSU-1203LED с аккумулятором Trinix 7.2 А·ч устанавливаются в скрытом месте (за подвесным потолком, в шкафу или слаботочном щите). Экономное потребление замка (всего 130 мА) обеспечивает длительное время автономной работы от аккумулятора.

Обратите внимание: электроригельный замок относится к типу NO (нормально-открытый, Fail-Safe) – при абсолютном обесточивании системы ригель задвигается, что полностью соответствует правилам пожарной безопасности для эвакуационных выходов.

Важное примечание. Для корректной прокладки кабельных линий, правильного коммутирования релейных контактов (COM/NC/NO) и подключения блока питания к сети 220 В рекомендуем привлекать квалифицированного специалиста-электрика или сертифицированного инсталлятора систем безопасности.
