Комплект контролю доступу для складу з вуличним контролером-зчитувачем Mifare Trinix TRR-1500MW, електромагнітним замком, кнопкою виходу, ключами-брелоками доступу, блоком живлення

Комплект контролю доступу для складу з контролером-зчитувачем Mifare Trinix – готове автономне рішення для службових приміщень, складів, підсобок та технічних зон, де потрібне надійне обмеження доступу для сторонніх. Комплект об'єднує міцний металевий зчитувач, утримувальний електромагнітний замок та накладну металеву кнопку з підсвічуванням, забезпечуючи високий рівень безпеки та зручність щоденного використання.

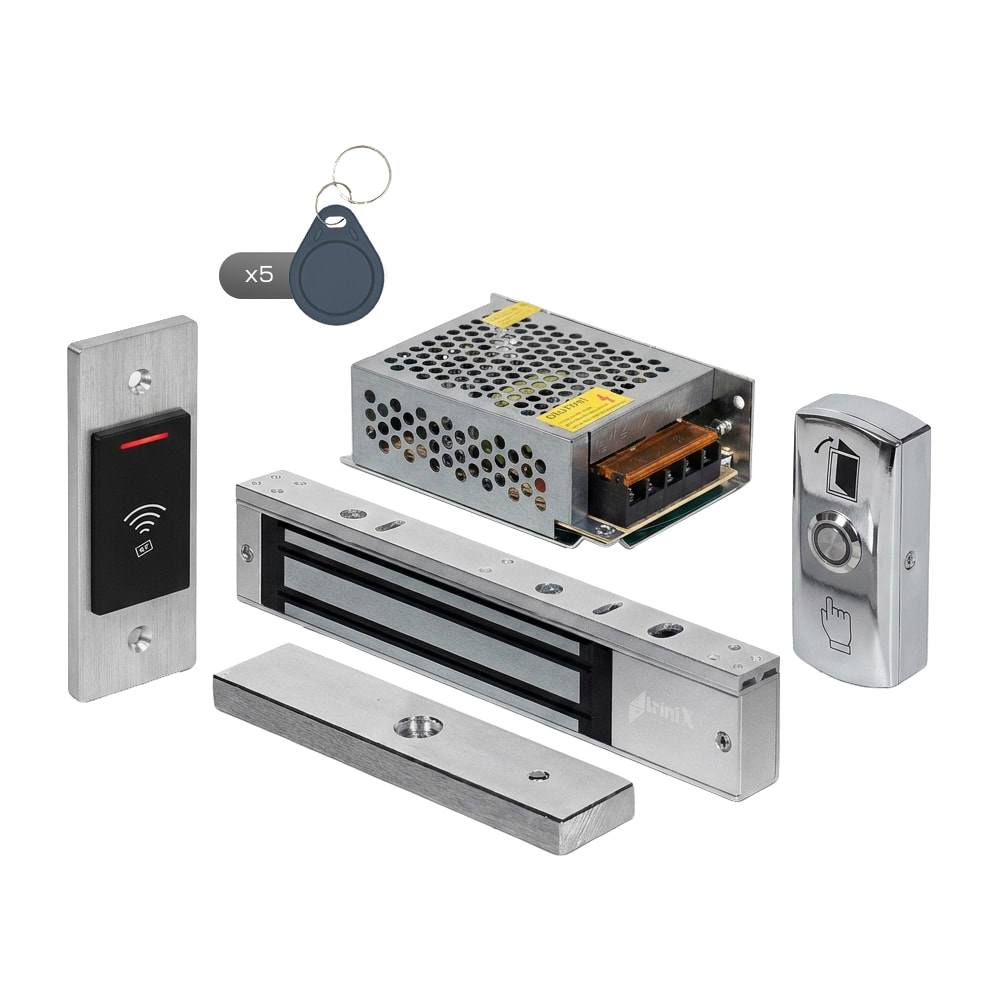

До комплекту входять:

1. Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW водонепроникний.
2. Замок електромагнітний накладний Trinix TML-300LED із силою утримання до 300 кг.
3. Кнопка виходу накладна Trinix ART-805LED з підсвічуванням.
4. Блок живлення імпульсний Kraft KRF-1205PB 12V/5A.
5. Ключ-брелок Proximity-key Mifare 1K GRAY – 5 шт.

Зверніть увагу: з'єднувальний кабель (вита пара UTP або сигнальний кабель) не входить до базового складу комплекту, оскільки необхідний метраж залежить від відстані між елементами та розраховується індивідуально для вашого об'єкту. Ви можете докупити кабель потрібної довжини під час оформлення замовлення.

Застосування

Комплект оптимально підходить для складських комплексів, підсобних приміщень, торгових залів, майстерень та будь-яких інших службових зон із помірною інтенсивністю проходу. Система дозволяє чітко розмежувати доступ, захистити товарно-матеріальні цінності від сторонніх осіб та позбутися стандартних ключів.

Принцип роботи

Основою системи виступає контролер-зчитувач Trinix TRR-1500MW, який керує замком. У звичайному стані на електромагнітний замок постійно подається живлення від блоку живлення, завдяки чому замок надійно утримує двері зачиненими із силою до 300 кг.

Щоб увійти, співробітник підносить RFID-брелок Mifare до вуличної панелі зчитувача. Контролер розпізнає брелок та на кілька секунд відключає живлення замка – двері розблоковуються. Для виходу зі складського приміщення достатньо натиснути на металеву кнопку виходу Trinix ART-805LED: вона передає сигнал контролеру, який також тимчасово знеструмлює замок для вільного проходу.

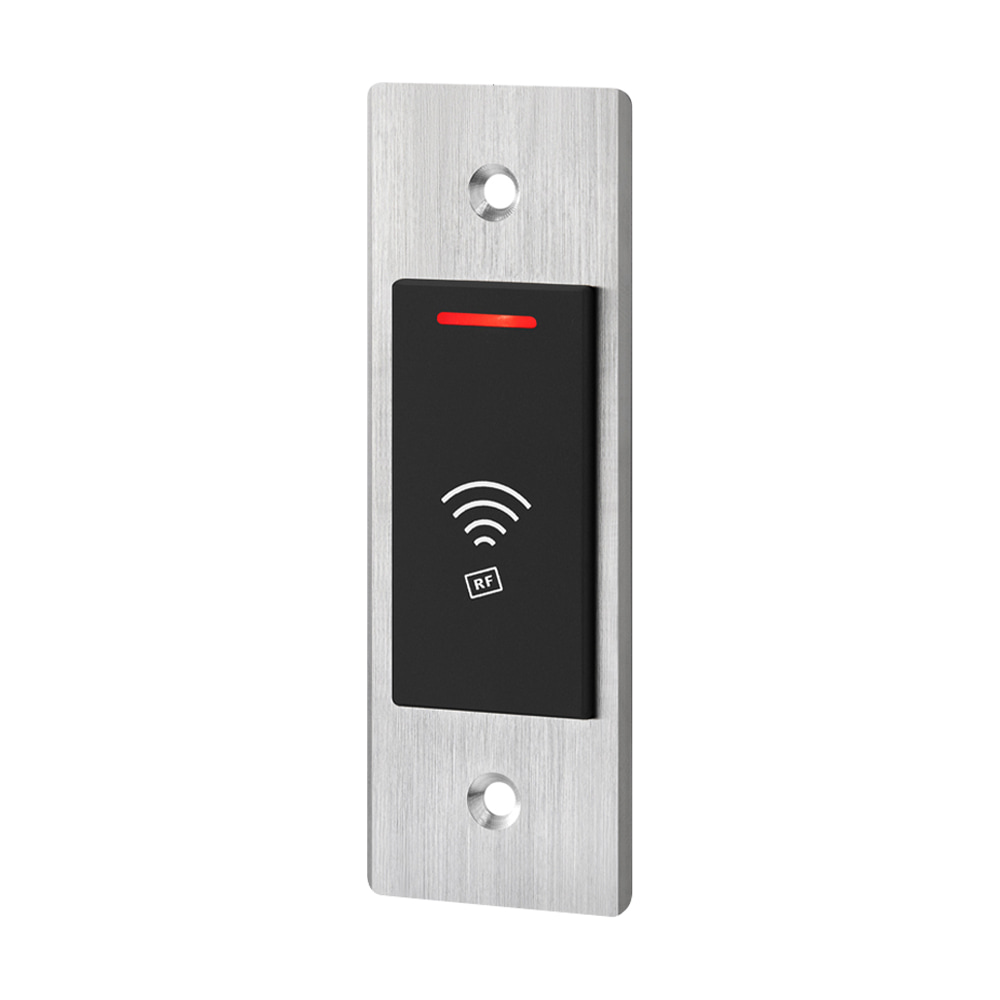

Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW

Автономний контролер/зчитувач карт та брелоків Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроникний, з 1 реле NO/NC/COM (макс. 1 А), на 10000 користувачів, для використання у системах контролю доступу. Клас захисту IР68.

Ключові властивості

• Автономний контролер/зчитувач карт та брелоків стандарту Mifare, робоча частота 13.56 МГц. Дальність зчитування 2-5 см.
• Одне реле NO/NC/COM з максимальним струмом комутації 1 А.
• Пам’ять пристрою – 10000 користувачів.
• Час відчинення дверей 0-99 секунд, налаштовується.
• Легко програмується за допомогою майстер-карт чи пульта дистанційного керування.
• Живлення DC 12-24 В, споживання 100 мА.
• Водонепроникний металевий корпус із класом захисту IP68, можливе вуличне встановлення.

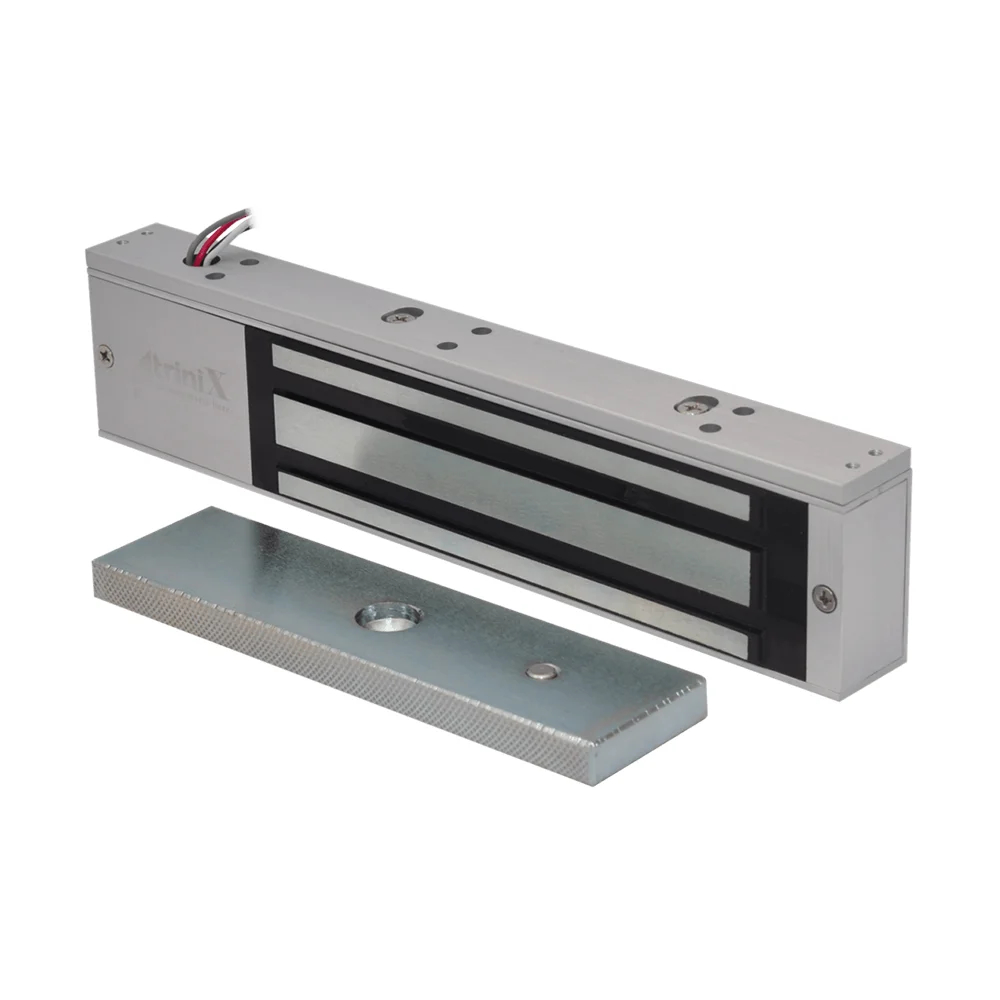

Замок електромагнітний Trinix TML-300LED

Електромагнітний замок Trinix TM-300LED з силою утримання до 300 кг. Живлення 12/24 В, споживання 550 мА. Вбудований таймер затримки від 0 до 30 секунд, світлова індикація. Накладний монтаж.

Ключові властивості

• Сила утримання замка складає до 300 кг.
• Напруга живлення становить 12/24 В, споживання струму 550 мА.
• Таймер затримки від 0 до 30 секунд дозволяє налаштувати потрібний час для входу/виходу.
• Світлова індикація для контролю стану замка.
• Накладний тип монтажу.
• Призначений лише для внутрішнього встановлення.
• Сумісний із кронштейнами для встановлення K-300, K-300L, K-300Z та К-300U.

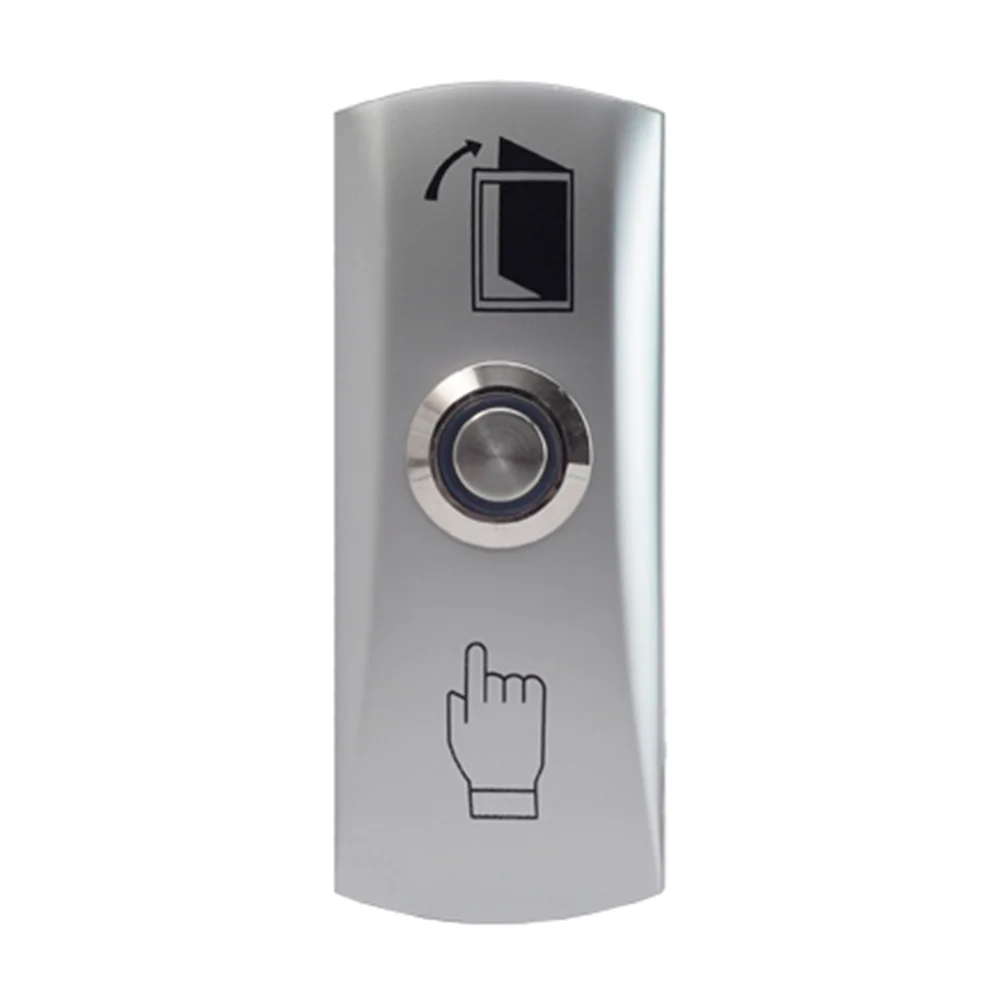

Кнопка виходу Trinix ART-805LED

Trinix ART-805LED – накладна кнопка виходу. Тип контакту Н/Р (нормально-розімкнений). Призначена для встановлення в місцях із високою інтенсивністю навантаження, де пластикова кнопка не впорається з частим використанням.

Ключові властивості

• Кнопка виходу металева, зносостійка.
• Механічне натискання.
• Тип контакту Н/Р.
• Живлення DC 12-24 В.
• LED-підсвічування кнопки.
• Накладний спосіб монтажу
• Матеріал корпусу дюралюміній.
• Розміри 80 / 30 / 25 мм.

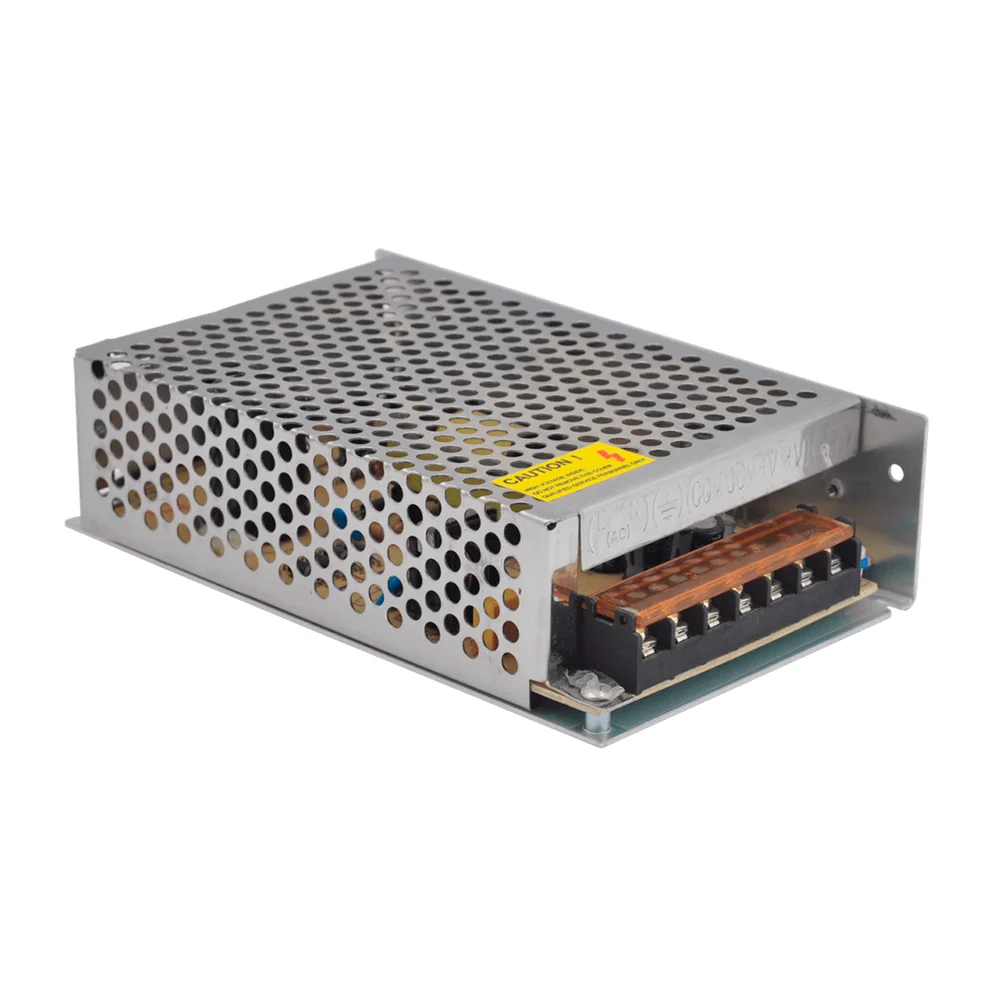

Блок живлення Kraft KRF-1205PB

Блок живлення імпульсний Kraft KRF-1205PB, 2 канали навантаження, вхідна напруга 150-265 В, вихідна напруга 12 В, вихідний струм 5 А. Металевий перфорований корпус.

Ключові властивості

• Блок живлення забезпечує підключеному обладнанню подачу напруги в DC 12 В при максимальному навантаженні до 5 А.
• Вхідна напруга становить 150-265 В, 50/60 Гц.
• Для підключення до електромережі використовується клемна колодка.
• Завдяки наявності захисту від короткого замикання і перевантажень блок підвищує працездатність системи, в якій він використовується.
• Регулювання вихідної напруги.
• Світлова індикація.
• Виконаний у металевому перфорованому корпусі.

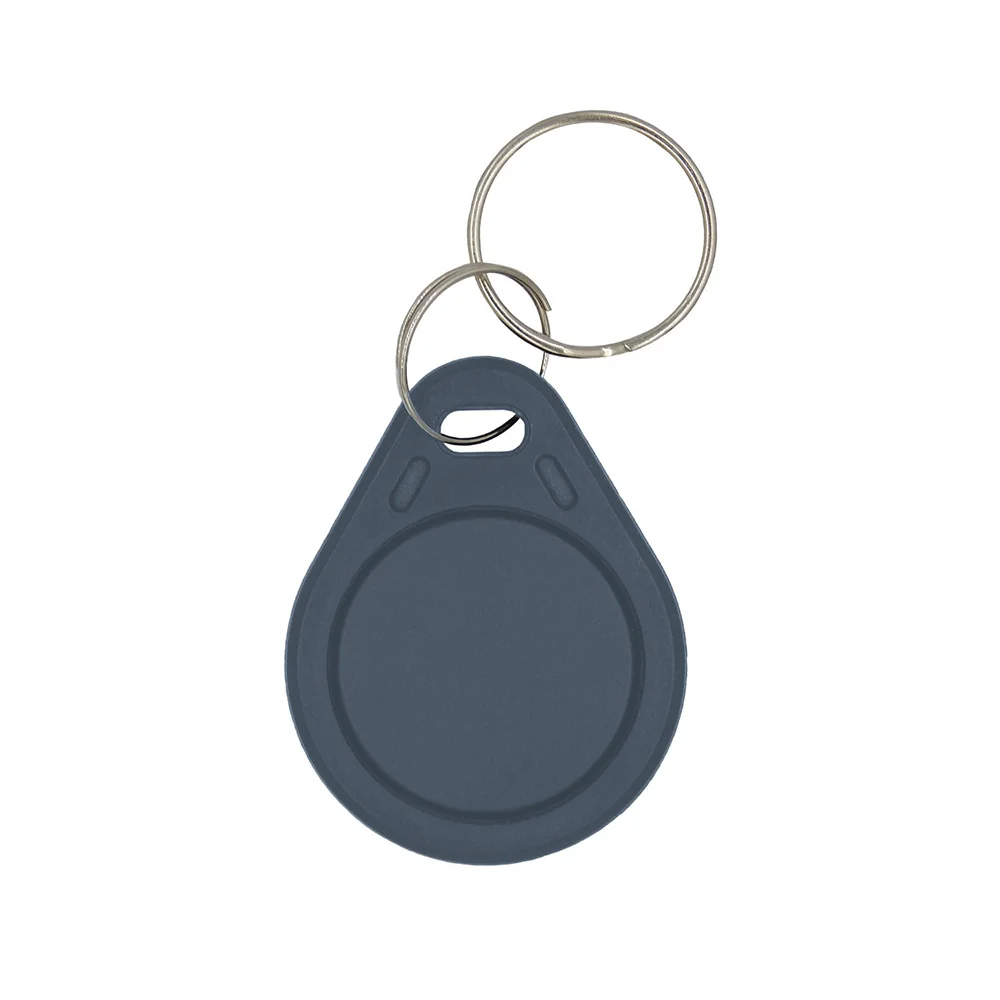

Ключ-брелок Proximity-key Mifare 1K GRAY

Ключ-брелок Proximity-key Mifare 1К Gray формату Mifare 1K 13.56 МГц для застосування в системах контролю і керування доступом.

Ключові властивості

• Працює зі зчитувачами формату Mifare 1К, робоча частота 13.56 МГц.
• Технологія: безконтактна радіочастотна ідентифікація (RFID).
• Стандартний протокол передачі даних ISO 18000-2.
• Без можливості перезапису коду-індентифікатора.
• Міцний корпус з пластику.
• Зручно розміщується на зв'язці ключів, завдяки наявності кільця-кріплення.

Особливості монтажу та підключення

Встановлення елементів комплекту виконується накладним способом, що забезпечує простий та швидкий монтаж на більшість типів дверей.

• Контролер-зчитувач Trinix TRR-1500MW монтується зовні приміщення на стіну або дверну коробку. Металевий корпус із захистом IP68 надійно захищає внутрішню електроніку від пилу, вологи та пошкоджень.
• Електромагнітний замок Trinix TML-300LED встановлюється у верхній частині дверної рами, а відповідна планка – на саму стулку. При монтажі важливо забезпечити точне прилягання площин для повної сили утримання.
• Металева кнопка виходу Trinix ART-805LED з LED-підсвічуванням кріпиться всередині приміщення поруч із дверима. Підсвічування допомагає легко знайти кнопку навіть у темному складі або при слабкому освітленні.
• Імпульсний блок живлення Kraft KRF-1205PB розміщується всередині захищеного приміщення (у щитку, боксі або над підвісною стелею).

Зверніть увагу: електромагнітний замок належить до типу Fail-Safe (нормально-відкритий) – за відсутності живлення він автоматично розблоковується, забезпечуючи вільну евакуацію відповідно до правил пожежної безпеки.

Важлива примітка. Для коректного прокладання кабельних ліній, правильного комутування релейних контактів (COM/NC/NO) та підключення блоку живлення до мережі 220 В рекомендуємо залучати кваліфікованого фахівця-електрика або сертифікованого інсталятора систем безпеки.
