Комплект контроля доступа для склада с уличным контроллером-считывателем Mifare Trinix TRR-1500MW, электромагнитным замком, кнопкой выхода, ключами-брелоками доступа, блоком питания

Комплект контроля доступа для склада с контроллером-считывателем Mifare Trinix – готовое автономное решение для служебных помещений, складов, подсобок и технических зон, где требуется надежное ограничение доступа для посторонних. Комплект объединяет прочный металлический считыватель, удержательный электромагнитный замок и накладную металлическую кнопку с подсветкой, обеспечивая высокий уровень безопасности и удобство ежедневного использования.

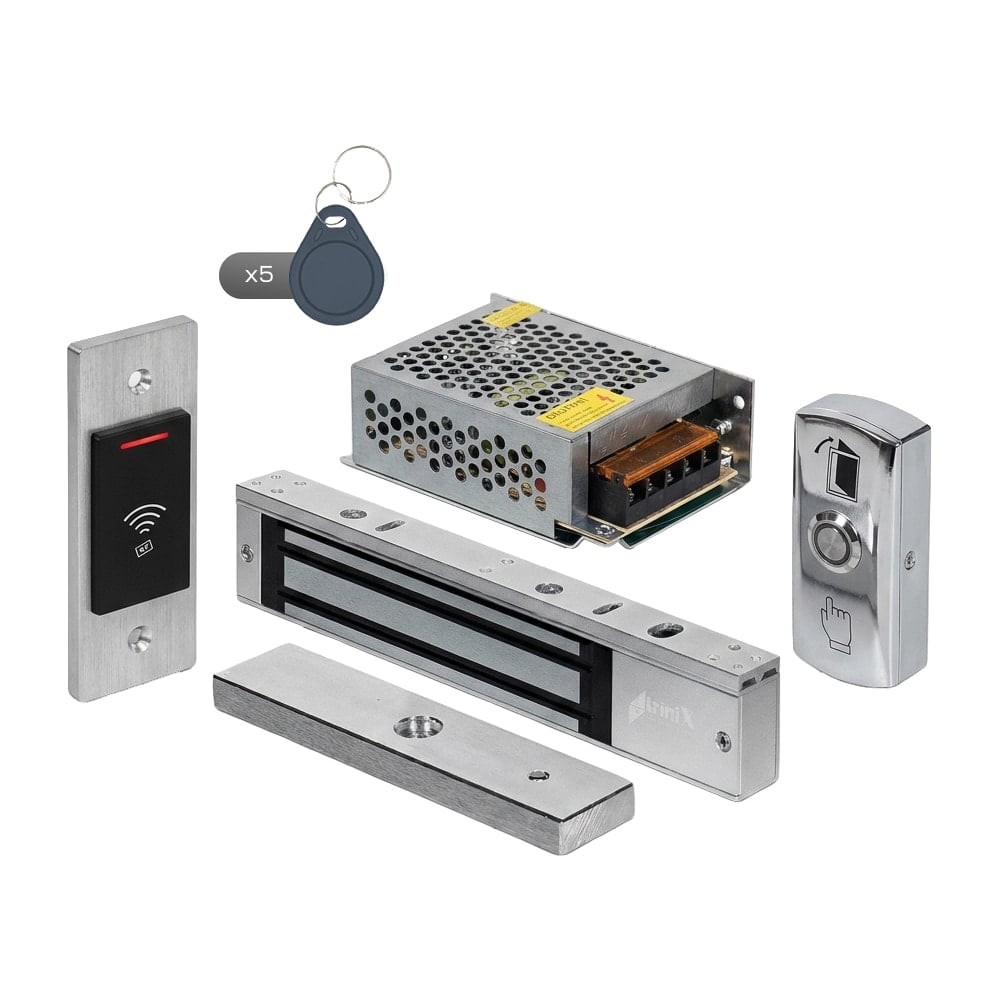

В комплект входят:

1. Контроллер со считывателем карт Mifare Trinix TRR-1500MW водонепроницаемый.
2. Замок электромагнитный накладной Trinix TML-300LED с силой удержания до 300 кг.
3. Кнопка выхода накладная Trinix ART-805LED с подсветкой.
4. Блок питания импульсный Kraft KRF-1205PB 12V/5A.
5. Ключ-брелок Proximity-key Mifare 1K GRAY – 5 шт.

Обратите внимание: соединительный кабель (витая пара UTP или сигнальный кабель) не входит в базовый состав комплекта, так как необходимый метраж рассчитывается индивидуально под особенности вашего объекта. Вы можете докупить кабель нужной длины при оформлении заказа.

Применение

Комплект оптимально подходит для складских комплексов, подсобных помещений, торговых залов, мастерских и любых других служебных зон с умеренной интенсивностью прохода. Система позволяет четко разграничить доступ, защитить товарно-материальные ценности от сторонних лиц и избавиться от стандартных ключей.

Принцип работы

Основой системы выступает контроллер-считыватель Trinix TRR-1500MW, который управляет замком. В обычном состоянии на электромагнитный замок постоянно подается питание от блока питания, благодаря чему замок надежно удерживает дверь запертой с силой до 300 кг.

Чтобы войти, сотрудник подносит RFID-брелок Mifare к уличной панели считывателя. Контроллер распознает брелок и на несколько секунд отключает питание замка – дверь разблокируется. Для выхода из складского помещения достаточно нажать на металлическую кнопку выхода Trinix ART-805LED: она передает сигнал контроллеру, который также временно обесточивает замок для свободного прохода.

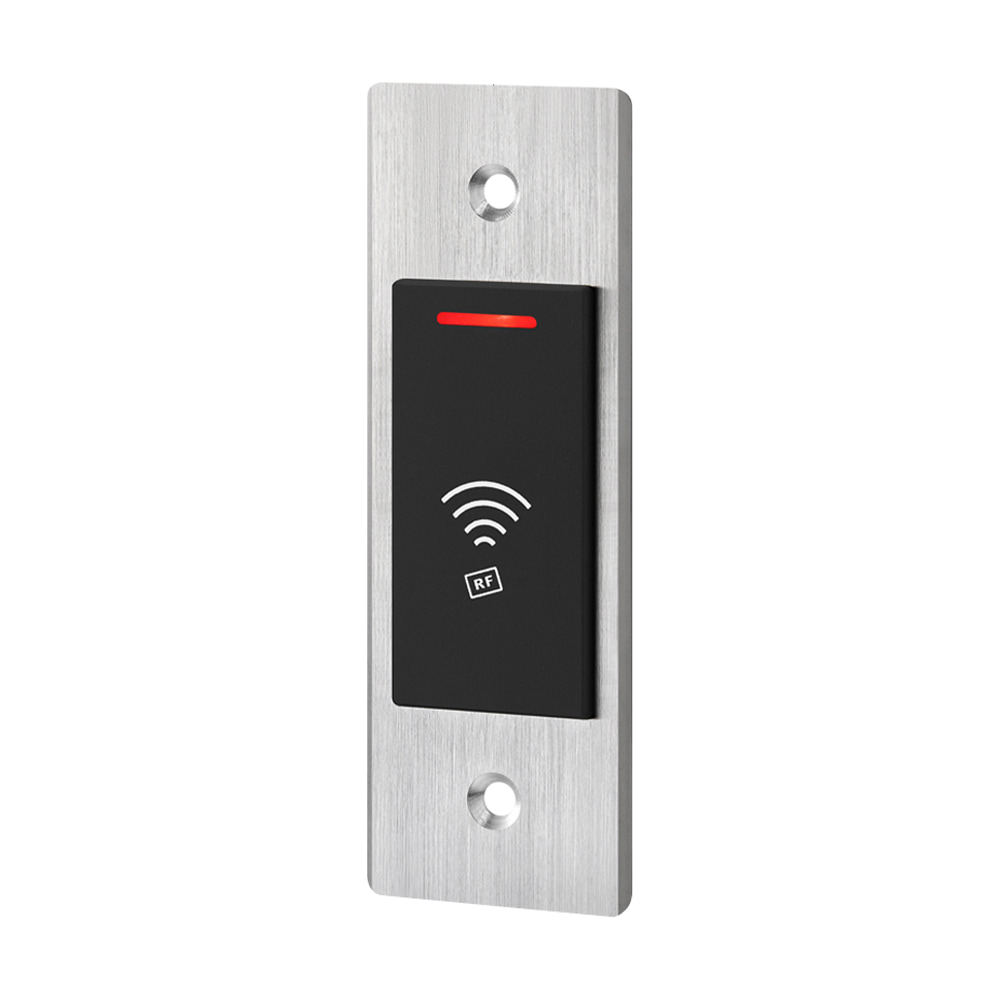

Контроллер со считывателем карт Mifare Trinix TRR-1500MW

Автономный контроллер/считыватель карт и брелоков Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроницаемый, с 1 реле NO/NC/COM (макс. 1 А), на 10000 пользователей, для использования в системах контроля доступа Класс защиты IP68.

Ключевые свойства

• Автономный контроллер/считыватель карт и брелоков стандарта Mifare, рабочая частота 13.56 МГц. Дальность считывания 2-5 см.
• Одно реле NO/NC/COM с максимальным током коммутации 1 А.
• Память устройства – 10000 пользователей.
• Время открывания дверей 0-99 секунд, настраивается.
• Легко программируется с помощью мастер-карт или пульта дистанционного управления.
• Питание DC 12-24 В, потребление 100 мА.
• Водонепроницаемый металлический корпус с классом защиты IP68, возможна уличная установка.

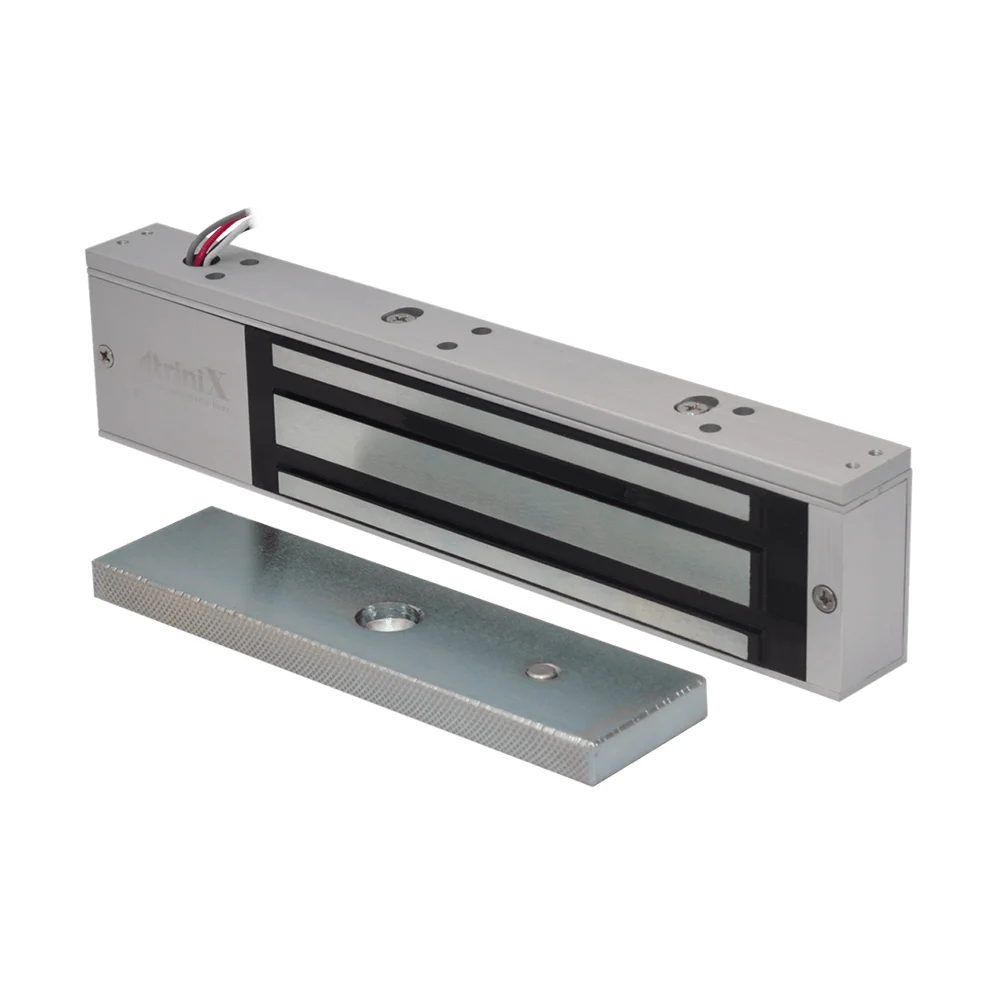

Замок электромагнитный Trinix TML-300LED

Электромагнитный замок Trinix TM-300LED с силой удержания до 300 кг. Питание 12/24 В, потребление 550 мА. Встроенный таймер задержки от 0 до 30 секунд, световая индикация. Накладной монтаж.

Ключевые свойства

• Сила удержания замка составляет до 300 кг.
• Напряжение питания составляет 12/24 В, потребление тока 550 мА.
• Таймер задержки от 0 до 30 секунд позволяет настроить нужное время для входа/выхода.
• Световая индикация для контроля состояния замка.
• Накладной тип монтажа.
• Предназначен только для внутренней установки.
• Совместим с кронштейнами для установки K-300, K-300L, K-300Z и К-300U.

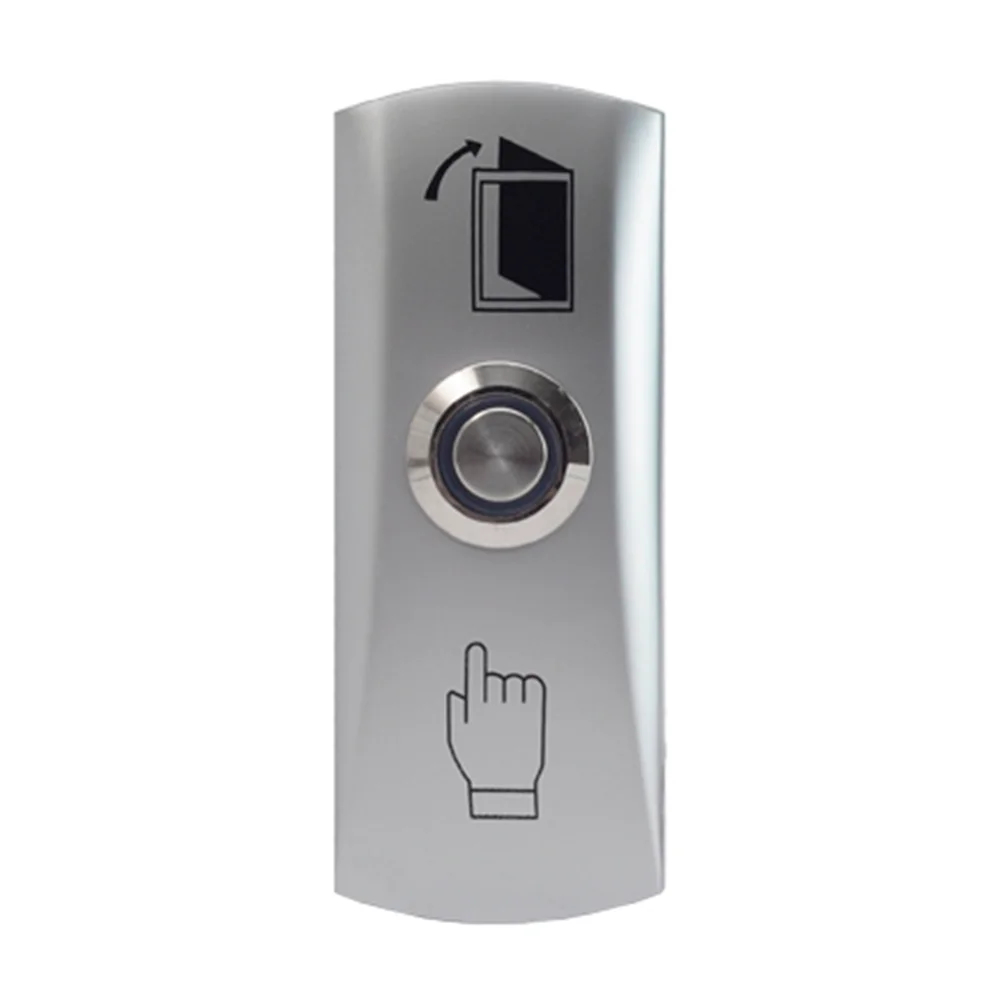

Кнопка выхода Trinix ART-805LED

Trinix ART-805LED – накладная кнопка выхода. Тип контакта Н/О (нормально-открытый). Предназначена для установки в местах с высокой интенсивностью нагрузки, где пластиковая кнопка не выдержит частого использования.

Ключевые свойства

• Кнопка выхода металлическая, износостойкая.
• Механическое нажатие.
• Тип контакта Н/Р.
• Питание DC 12-24 В.
• LED-подсветка кнопки.
• Накладной способ монтажа.
• Материал корпуса дюралюминий.
• Размеры 80 / 30 / 25 мм.

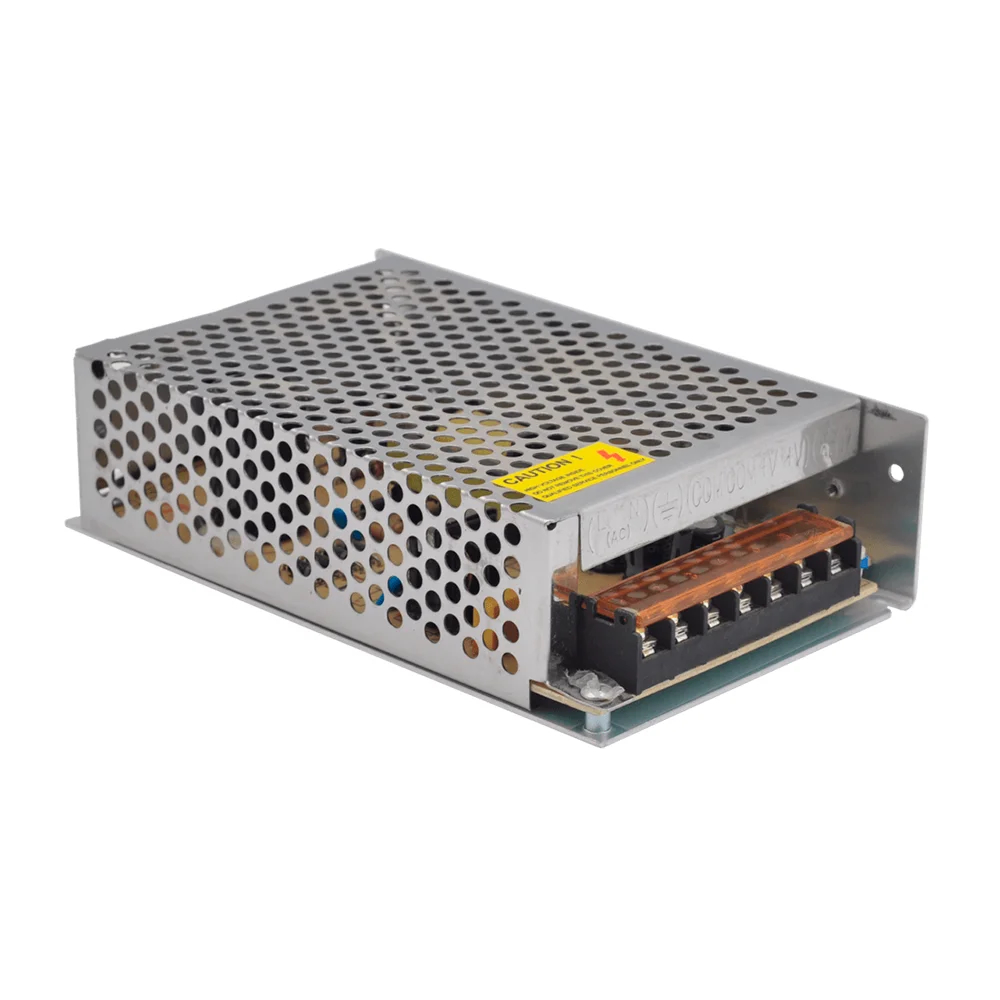

Блок питания Kraft KRF-1205PB

Блок питания импульсный Kraft KRF-1205PB, 2 канала нагрузки, входное напряжение 150-265 В, выходное напряжение 12 В, выходной ток 5 А. Металлический перфорированный корпус.

Ключевые свойства

• Блок питания обеспечивает для подключенного оборудования подачу напряжения в DC 12 В при максимальной нагрузке до 5 А.
• Входное напряжение составляет 150-265 В, 50/60 Гц.
• Для подключения к электросети используется клеммная колодка.
• Благодаря наличию защиты от короткого замыкания и перегрузок блок повышает работоспособность системы, в которой он используется.
• Регулирование выходного напряжения.
• Световая индикация.
• Выполнен в металлическом перфорированном корпусе.

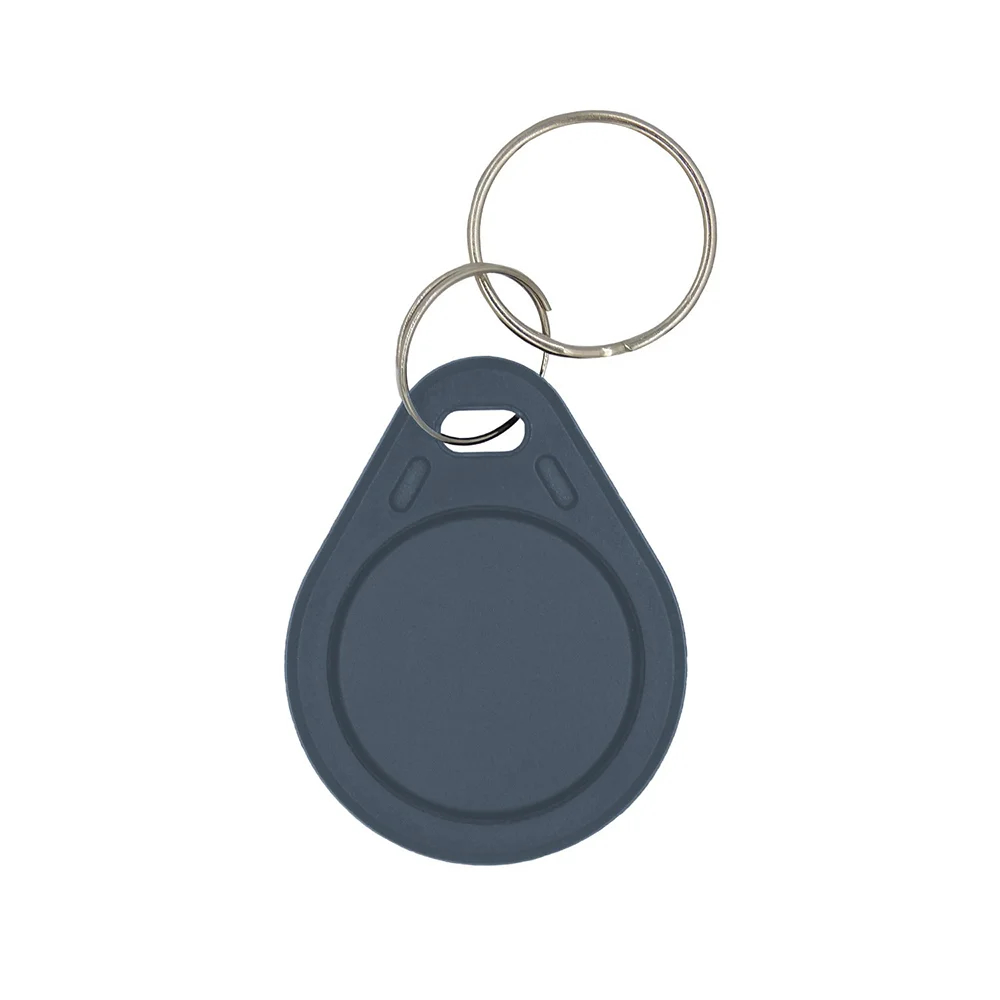

Ключ-брелок Proximity-key Mifare 1K GRAY

Ключ-брелок Proximity-key Mifare 1К Gray формата Mifare 1K 13.56 МГц для применения в системах контроля и управления доступом.

Ключевые свойства

• Работает со считывателями формата Mifare 1K, рабочая частота 13.56 МГц.
• Технология: бесконтактная радиочастотная идентификация (RFID).
• Стандартный протокол передачи данных ISO 18000-2.
• Без возможности перезаписи кода-индентификатора.
• Прочный корпус из пластика.
• Удобно крепится к связке ключей благодаря наличию кольца-крепления.

Особенности монтажа и подключения

Установка элементов комплекта производится накладным способом, что обеспечивает простой и быстрый монтаж на большинство типов дверей.

• Контроллер-считыватель Trinix TRR-1500MW монтируется снаружи помещения на стену или дверную коробку. Металлический корпус с защитой IP68 надежно защищает внутреннюю электронику от пыли, влаги и повреждений.
• Электромагнитный замок Trinix TML-300LED устанавливается в верхней части дверной рамы, а ответная планка – на саму створку. При монтаже важно обеспечить точное прилегание плоскостей для полной силы удержания.
• Металлическая кнопка выхода Trinix ART-805LED с LED-подсветкой крепится внутри помещения рядом с дверью. Подсветка помогает легко найти кнопку даже в темном складе или при слабом освещении.
• Импульсный блок питания Kraft KRF-1205PB размещается внутри защищенного помещения (в щитке, боксе или над подвесным потолком).

Обратите внимание: электромагнитный замок относится к типу Fail-Safe (нормально-открытый) – при отсутствии питания он автоматически разблокируется, обеспечивая свободную эвакуацию в соответствии с правилами пожарной безопасности.

Важное примечание. Для корректной прокладки кабельных линий, правильного коммутирования релейных контактов (COM/NC/NO) и подключения блока питания к сети 220 В рекомендуем привлекать квалифицированного специалиста-электрика или сертифицированного инсталлятора систем безопасности.
