Комплект контролю доступу для офісу з вуличним контролером-зчитувачем Mifare Trinix TRR-1500MW, електромагнітним замком, безконтактною кнопкою виходу, картами доступу, блоком живлення та доводчиком

Комплект контролю доступу для офісу з контролером-зчитувачем Mifare Trinix – готове автономне рішення для обмеження доступу сторонніх осіб до офісних приміщень, кабінетів та службових зон. Система побудована на базі надійного металевого контролера-зчитувача, безшумного електромагнітного замка та безконтактної кнопки виходу, що забезпечує зручний прохід персоналу та високий рівень гігієни.

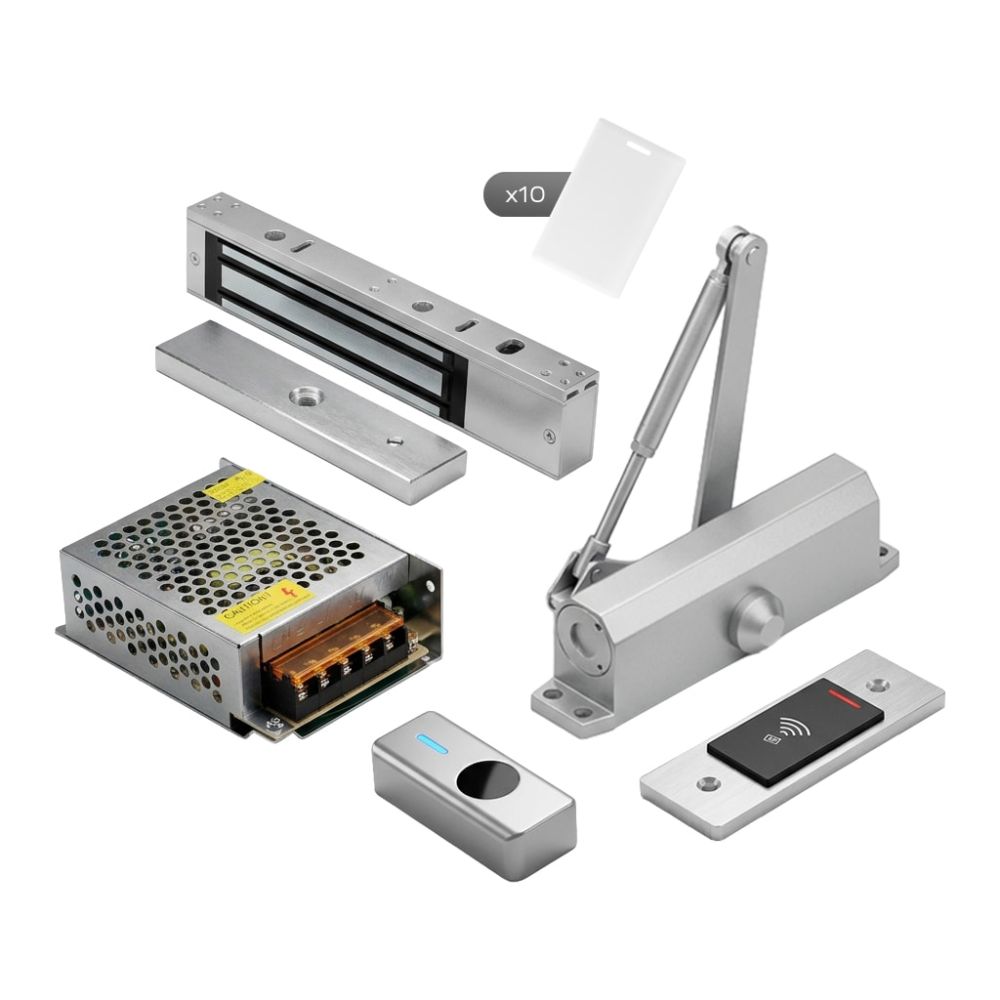

До комплекту входять:

1. Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW водонепроникний.
2. Замок електромагнітний накладний Trinix TML-300LED із силою утримання до 300 кг.
3. Кнопка виходу безконтактна накладна Trinix ART-950.
4. Блок живлення імпульсний Kraft KRF-1205PB 12V/5A.
5. Карта Mifare Trinix MF-1K (1.6 мм) – 10 шт.
6. Дверний дотягувач Dortec DT-64 Silver для дверей масою 65-85 кг.

Зверніть увагу: з'єднувальний кабель (вита пара UTP або сигнальний кабель) не входить до базового складу комплекту, оскільки необхідний метраж залежить від відстані між елементами та розраховується індивідуально для вашого об'єкту. Ви можете докупити кабель потрібної довжини під час оформлення замовлення.

Застосування

Комплект призначений для встановлення на вхідні двері офісів, кабінетів керівництва, бухгалтерії, серверних або будь-яких інших комерційних приміщень із помірним та високим потоком співробітників. Системи контролю доступу такого типу ефективно захищають від несанкціонованого проникнення, підтримують порядок усередині будівлі та виключають потребу використання традиційних механічних ключів.

Принцип роботи

Основою системи виступає контролер-зчитувач Trinix TRR-1500MW, який керує замком. У звичайному стані на електромагнітний замок постійно подається живлення від блоку живлення, завдяки чому замок надійно утримує двері зачиненими із силою до 300 кг.

Щоб увійти, співробітник підносить RFID-карту Mifare до зчитувача. Контролер розпізнає карту та на кілька секунд відключає живлення замка – двері розблоковуються. Для виходу з приміщення достатньо піднести руку до безконтактної кнопки: вона подає сигнал контролеру, який також тимчасово знеструмлює замок. Коли людина проходить, дверний дотягувач плавно зачиняє двері, замок знову отримує живлення та фіксує двері.

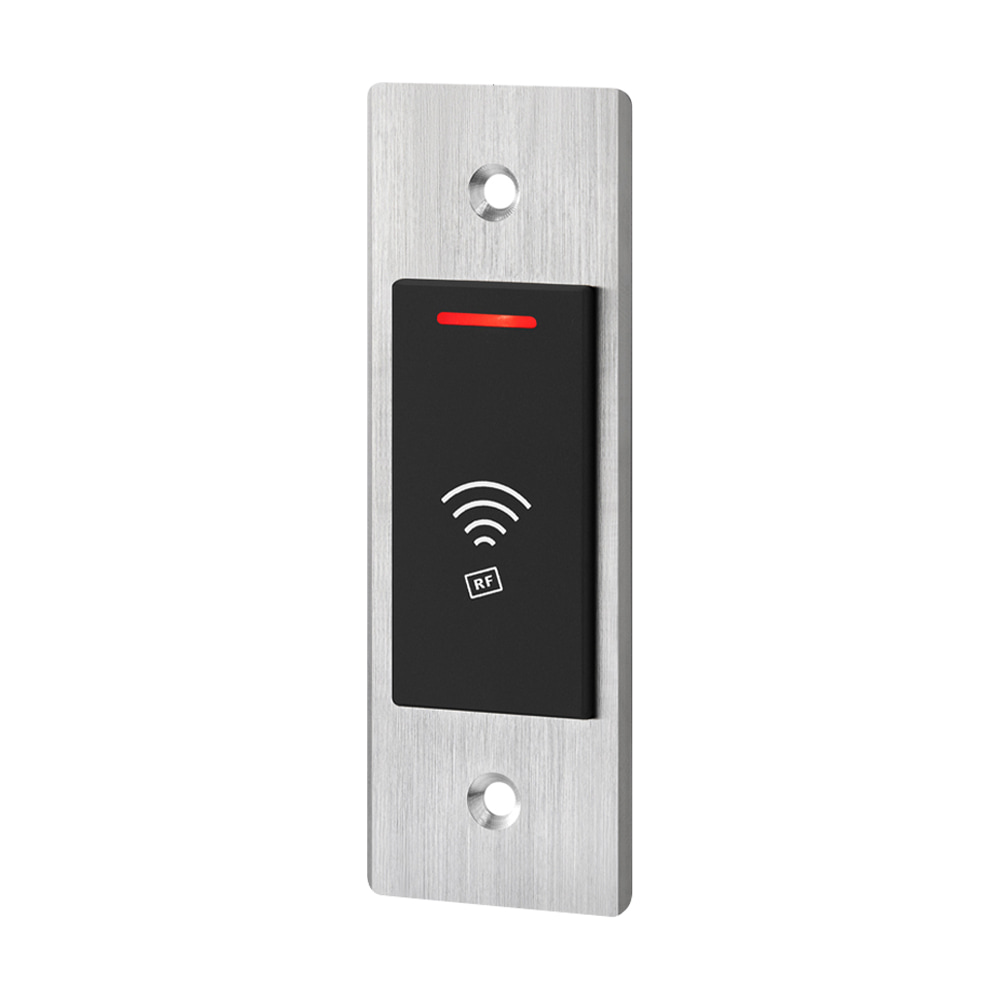

Контролер зі зчитувачем карт Mifare Trinix TRR-1500MW

Автономний контролер/зчитувач карт та брелоків Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроникний, з 1 реле NO/NC/COM (макс. 1 А), на 10000 користувачів, для використання у системах контролю доступу. Клас захисту IР68.

Ключові властивості

• Автономний контролер/зчитувач карт та брелоків стандарту Mifare, робоча частота 13.56 МГц. Дальність зчитування 2-5 см.
• Одне реле NO/NC/COM з максимальним струмом комутації 1 А.
• Пам’ять пристрою – 10000 користувачів.
• Час відчинення дверей 0-99 секунд, налаштовується.
• Легко програмується за допомогою майстер-карт чи пульта дистанційного керування.
• Живлення DC 12-24 В, споживання 100 мА.
• Водонепроникний металевий корпус із класом захисту IP68, можливе вуличне встановлення.

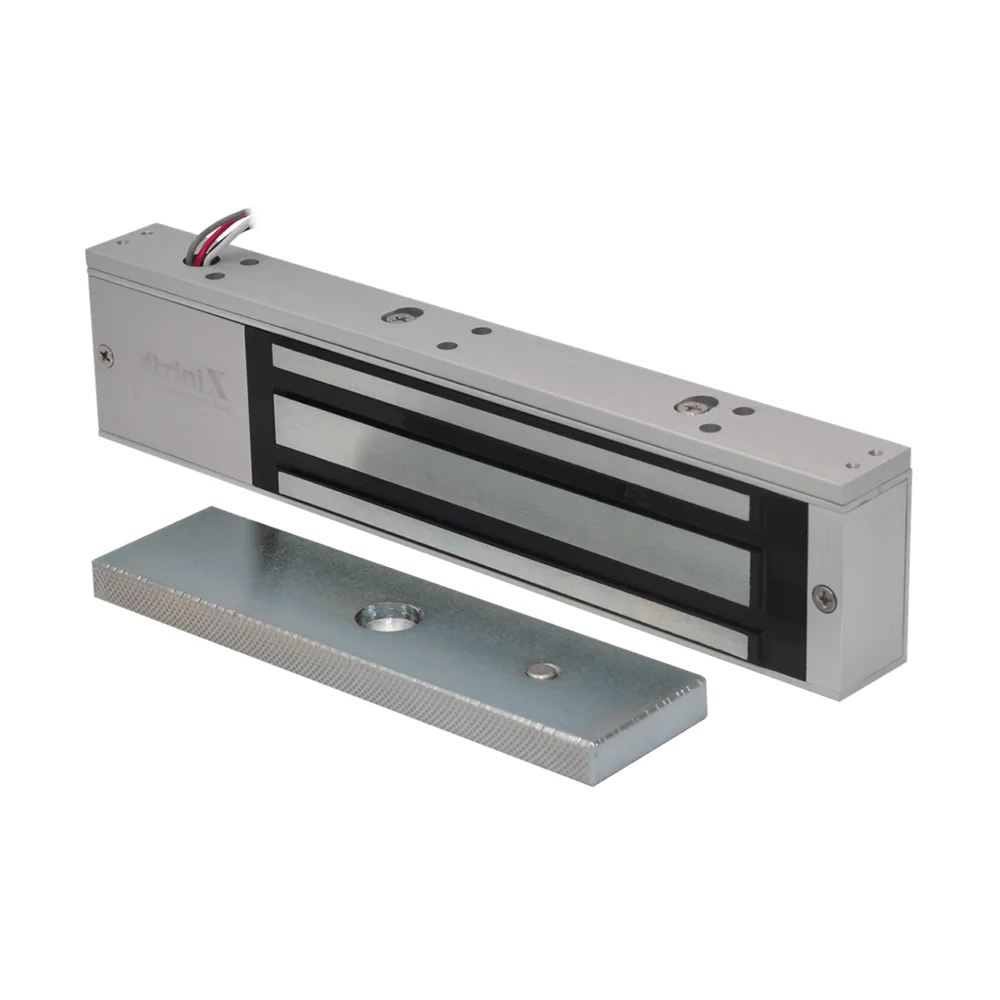

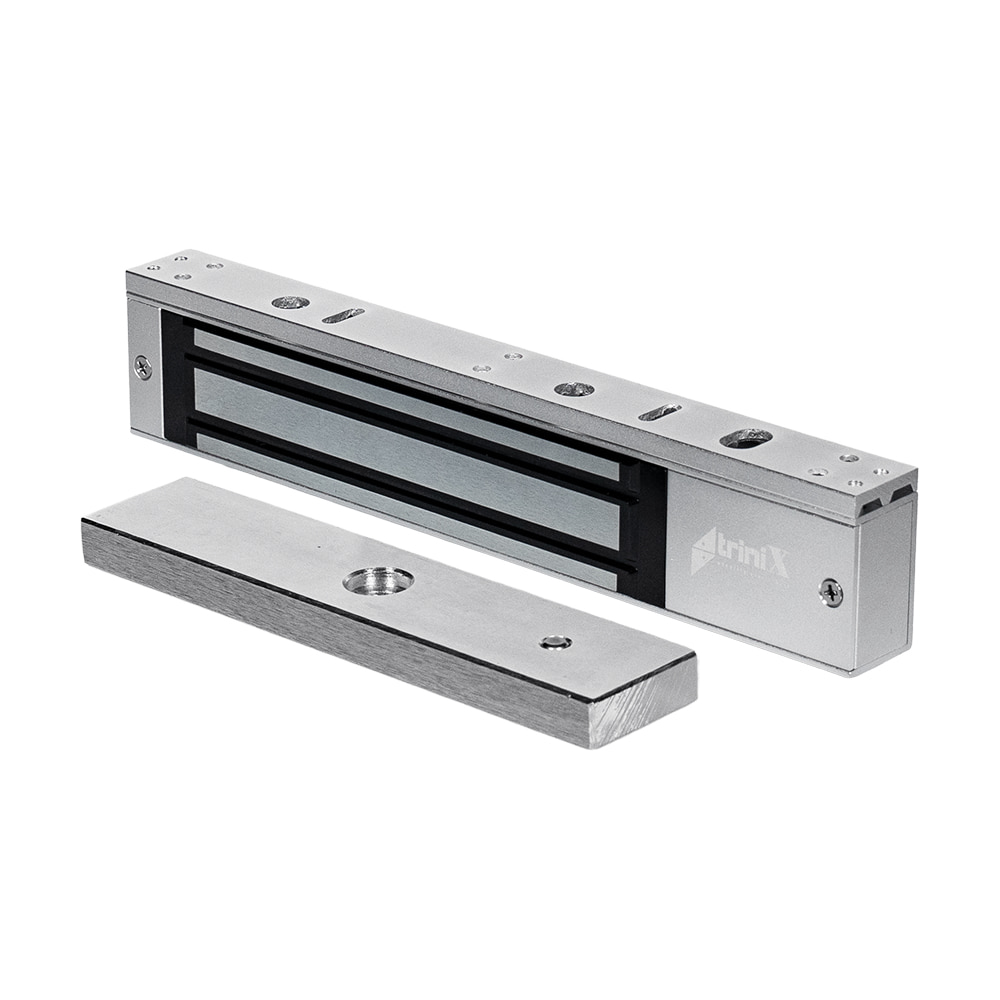

Замок електромагнітний Trinix TML-300LED

Електромагнітний замок Trinix TM-300LED з силою утримання до 300 кг. Живлення 12/24 В, споживання 550 мА. Вбудований таймер затримки від 0 до 30 секунд, світлова індикація. Накладний монтаж.

Ключові властивості

• Сила утримання замка складає до 300 кг.
• Напруга живлення становить 12/24 В, споживання струму 550 мА.
• Таймер затримки від 0 до 30 секунд дозволяє налаштувати потрібний час для входу/виходу.
• Світлова індикація для контролю стану замка.
• Накладний тип монтажу.
• Призначений лише для внутрішнього встановлення.
• Сумісний із кронштейнами для встановлення K-300, K-300L, K-300Z та К-300U.

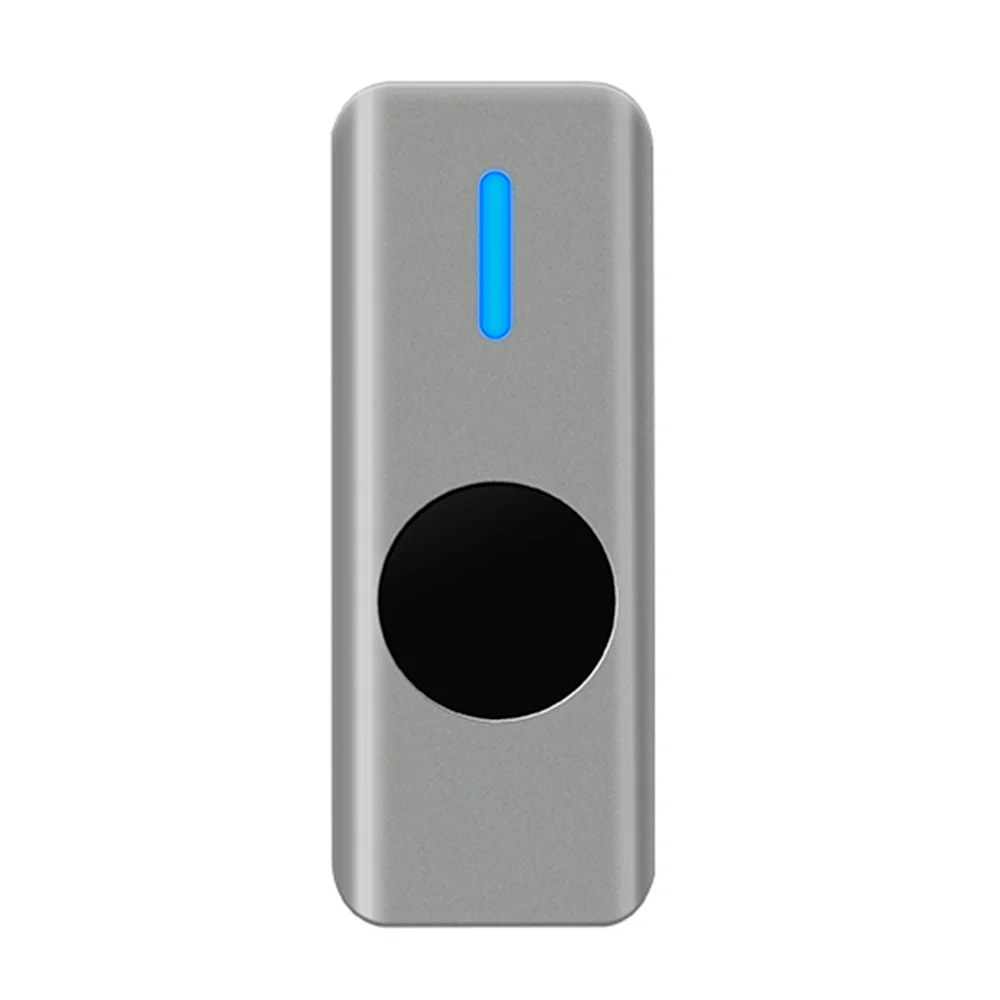

Кнопка виходу Trinix ART-950

Trinix ART-950 – кнопка виходу, яка призначена для розблокування електронних замків. Вона використовується в системах контролю та керування доступом. Кнопка виходу безконтактна (регулювання чутливості 17-45 см), накладна, антивандальна, двокольорове діодне підсвічування, матеріал корпусу дюралюміній. Тип контакту – Н/Р (нормально-розімкнений), Н/З (нормально-замкнений). Таймер затримки 0-30 сек. Розміри 80 / 32 / 23 мм.

Ключові властивості

• Кнопка виходу підвищеної зносостійкості, безконтактна.
• Регулювання чутливості від 17 до 45 см.
• Тип контакту Н/Р, Н/З.
• Таймер затримки 0-30 сек.
• Двоколірне діодне підсвічування кнопки.
• Накладний монтаж.
• Матеріал корпусу дюралюміній.
• Розміри 80 / 32 / 23 мм.

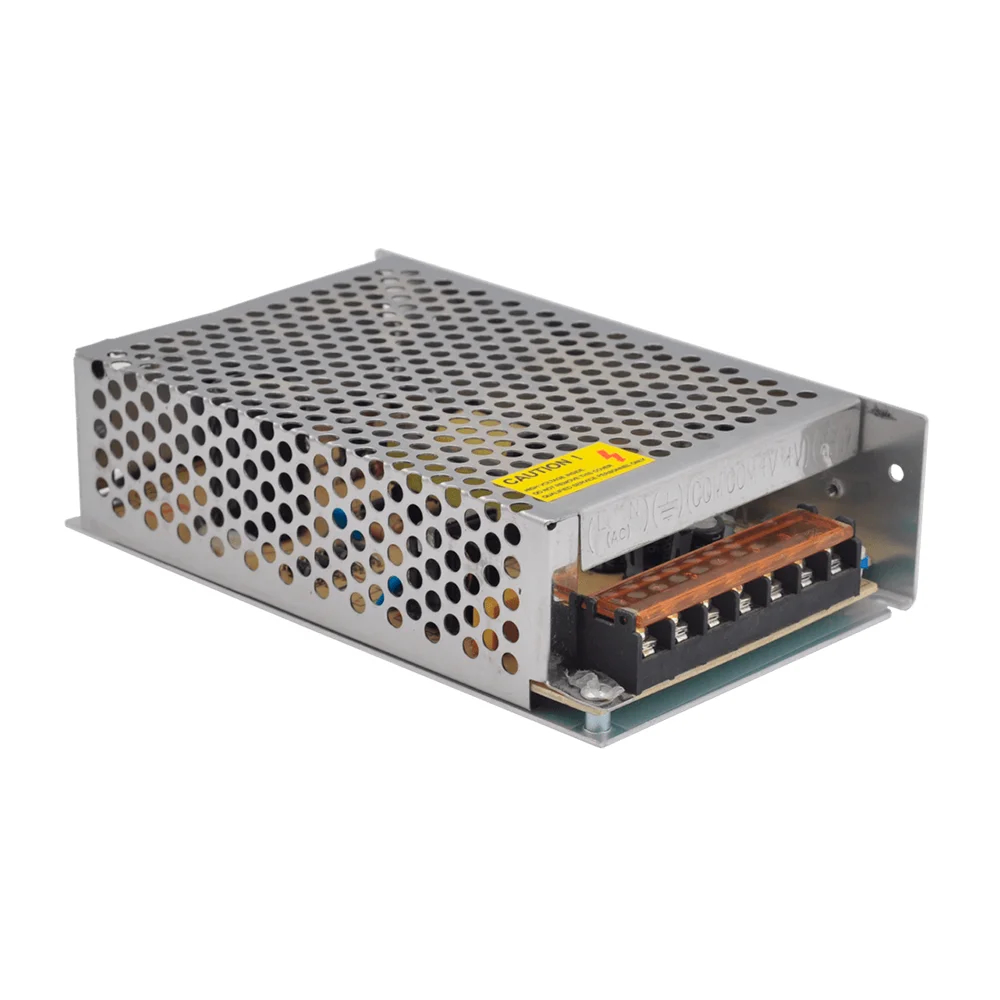

Блок живлення Kraft KRF-1205PB

Блок живлення імпульсний Kraft KRF-1205PB, 2 канали навантаження, вхідна напруга 150-265 В, вихідна напруга 12 В, вихідний струм 5 А. Металевий перфорований корпус.

Ключові властивості

• Блок живлення забезпечує підключеному обладнанню подачу напруги в DC 12 В при максимальному навантаженні до 5 А.
• Вхідна напруга становить 150-265 В, 50/60 Гц.
• Для підключення до електромережі використовується клемна колодка.
• Завдяки наявності захисту від короткого замикання і перевантажень блок підвищує працездатність системи, в якій він використовується.
• Регулювання вихідної напруги.
• Світлова індикація.
• Виконаний у металевому перфорованому корпусі.

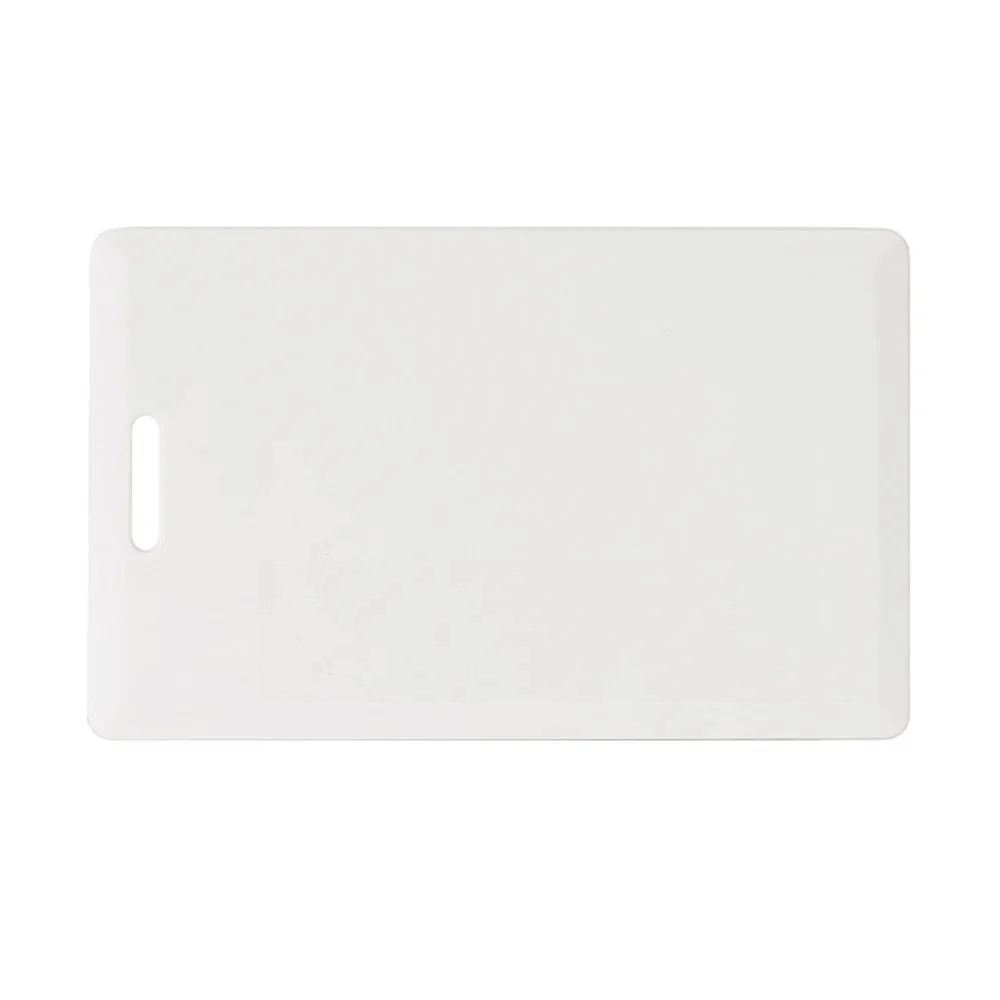

Карта Mifare Trinix MF-1K (1.6 мм)

Карта доступу Trinix MF-1K (1.6 мм) формату Mifare для застосування в системах контролю і керування доступом. Товщина карти 1.6 мм.

Ключові властивості

• Працює зі зчитувачами формату Mifare, робоча частота 13.56 МГц.
• Технологія: безконтактна радіочастотна ідентифікація (RFID).
• Дальність спрацювання: до 10 см.
• Розміри 85 / 54 / 1.6 мм.

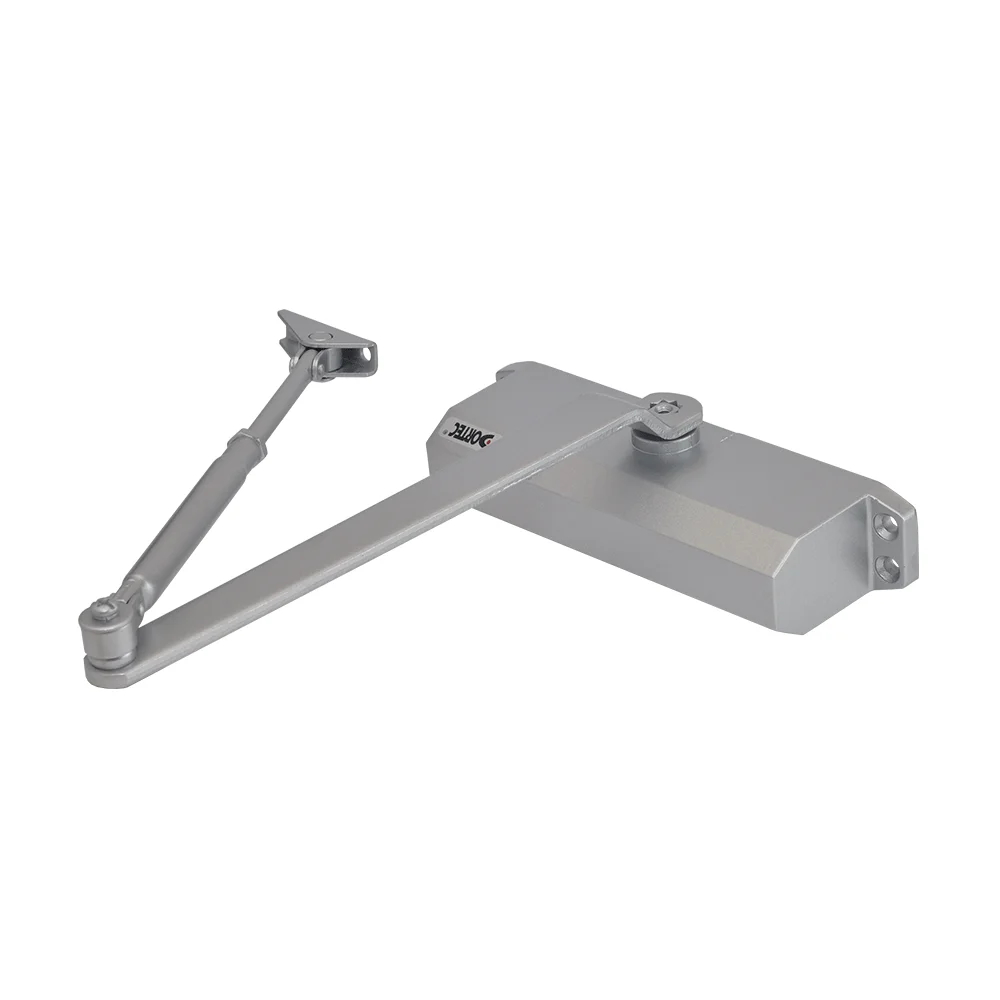

Дверний дотягувач Dortec DT-64 Silver

Дверний доводчик Dortec DT-64 Silver зі складаним важелем. Маса дверного полотна 65-85 кг.

Ключові властивості

• Універсальний доводчик, може встановлюватися як на лівобічні, так і на правобічні двері.
• Конструкція тяги – складаний важіль.
• Доводчик підходить для дверей з масою дверного полотна 65-85 кг.
• Функції регулювання швидкості зачинення та дохлопу – швидкості зачинення дверей у діапазоні кутів від 15 до 0 градусів, тобто сили притиснення дверного полотна до коробки.
• Відрізняється високою надійністю та довговічністю роботи з ресурсом до 1 млн циклів відчинення/зачинення.
• Корпус з металевого сплаву, з класом захисту IP65. Для зовнішніх і внутрішніх дверей.

Особливості монтажу та підключення

Встановлення елементів комплекту виконується накладним способом, що суттєво спрощує та прискорює монтажні роботи.

• Контролер-зчитувач Trinix TRR-1500MW монтується зовні дверей на стіну або дверну коробку. Завдяки міцному металевому корпусу зі ступенем захисту IP68 пристрій чудово захищений від вологи, пилу та механічних пошкоджень.
• Електромагнітний замок Trinix TML-300LED кріпится у верхній частині дверної рами, а відповідна металева планка встановлюється на саму дверну стулку. При монтажі важливо забезпечити точне суміщення площин замка та планки для досягнення максимальної сили утримання.
• Кнопка виходу Trinix ART-950 розміщується всередині приміщення поруч із дверима на зручній висоті (зазвичай 90-110 см від підлоги). Налаштування чутливості датчика (17-45 см) дозволяє виключити помилкові відімкнення при проході людей повз двері.
• Дверний дотягувач Dortec DT-64 встановлюється у верхній частині дверей із дотриманням геометрії складання важеля для забезпечення плавного дотискання дверей без гупання.
• Імпульсний блок живлення Kraft KRF-1205PB розміщується всередині приміщення у захищеному місці (над підвісною стелею, у монтажному боксі або слаботочному щитку).

Зверніть увагу: електромагнітний замок належить до типу Fail-Safe (нормально-відкритий) – за відсутності живлення він автоматично розблоковується, забезпечуючи вільну евакуацію відповідно до правил пожежної безпеки.

Важлива примітка. Для коректного прокладання кабельних ліній, правильного комутування релейних контактів (COM/NC/NO) та підключення блоку живлення до мережі 220 В рекомендуємо залучати кваліфікованого фахівця-електрика або сертифікованого інсталятора систем безпеки.
