Комплект контроля доступа для офиса с уличным контроллером-считывателем Mifare Trinix TRR-1500MW, электромагнитным замком, бесконтактной кнопкой выхода, картами доступа, блоком питания и доводчиком

Комплект контроля доступа для офиса с контроллером-считывателем Mifare Trinix – готовое автономное решение для ограничения доступа посторонних лиц в офисные помещения, кабинеты и служебные зоны. Система построена на базе надежного металлического контроллера-считывателя, бесшумного электромагнитного замка и бесконтактной кнопки выхода, что обеспечивает удобный проход персонала и высокий уровень гигиены.

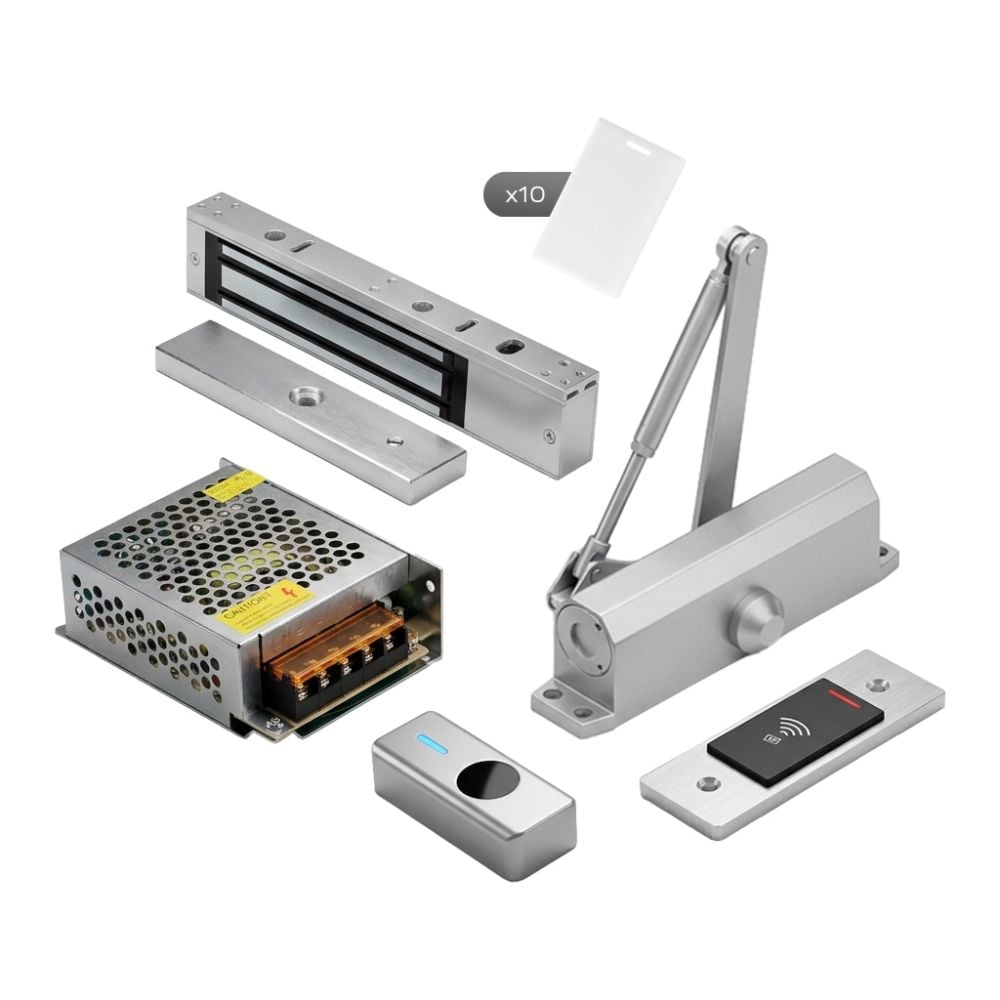

В комплект входят:

1. Контроллер со считывателем карт Mifare Trinix TRR-1500MW водонепроницаемый.
2. Замок электромагнитный накладной Trinix TML-300LED с силой удержания до 300 кг.
3. Кнопка выхода бесконтактная накладная Trinix ART-950.
4. Блок питания импульсный Kraft KRF-1205PB 12V/5A.
5. Карта Mifare Trinix MF-1K (1.6 мм) – 10 шт.
6. Дверной доводчик Dortec DT-64 Silver для дверей массой 65-85 кг.

Обратите внимание: соединительный кабель (витая пара UTP или сигнальный кабель) не входит в базовый состав комплекта, так как необходимый метраж рассчитывается индивидуально под особенности вашего объекта. Вы можете докупить кабель нужной длины при оформлении заказа.

Применение

Комплект предназначен для установки на входные двери офисов, кабинетов руководства, бухгалтерии, серверных или любых других коммерческих помещений с умеренным и высоким потоком сотрудников. Системы контроля доступа такого типа эффективно защищают от несанкционированного проникновения, поддерживают порядок внутри здания и исключают необходимость использования традиционных механических ключей.

Принцип работы

Основой системы выступает контроллер-считыватель Trinix TRR-1500MW, который управляет замком. В обычном состоянии на электромагнитный замок постоянно подается питание от блока питания, благодаря чему замок надежно удерживает дверь запертой с силой до 300 кг.

Чтобы войти, сотрудник подносит RFID-карту Mifare к считывателю. Контроллер распознает карту и на несколько секунд отключает питание замка – дверь разблокируется. Для выхода из помещения достаточно поднести руку к бесконтактной кнопке: она подает сигнал контроллеру, который также временно обесточивает замок. Когда человек проходит, дверной доводчик плавно закрывает дверь, замок снова получает питание и защелкивается.

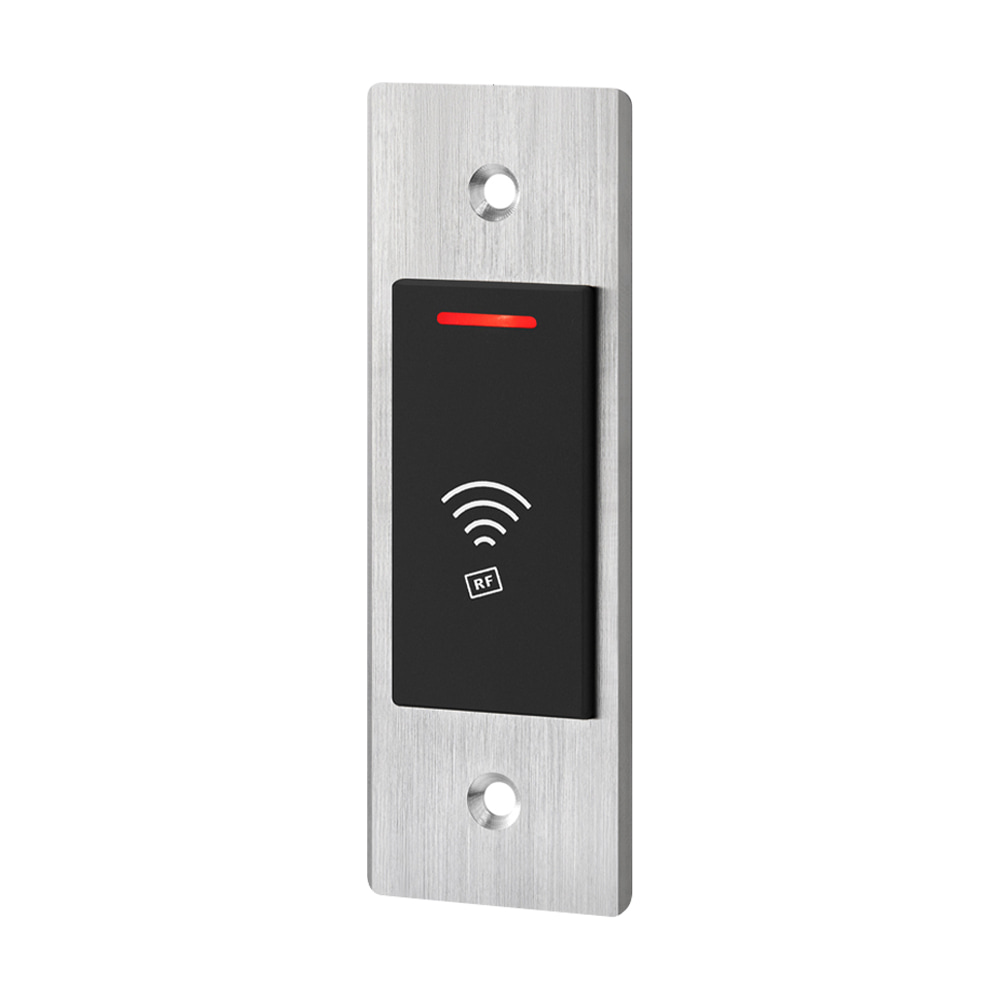

Контроллер со считывателем карт Mifare Trinix TRR-1500MW

Автономный контроллер/считыватель карт и брелоков Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроницаемый, с 1 реле NO/NC/COM (макс. 1 А), на 10000 пользователей, для использования в системах контроля доступа Класс защиты IP68.

Ключевые свойства

• Автономный контроллер/считыватель карт и брелоков стандарта Mifare, рабочая частота 13.56 МГц. Дальность считывания 2-5 см.
• Одно реле NO/NC/COM с максимальным током коммутации 1 А.
• Память устройства – 10000 пользователей.
• Время открывания дверей 0-99 секунд, настраивается.
• Легко программируется с помощью мастер-карт или пульта дистанционного управления.
• Питание DC 12-24 В, потребление 100 мА.
• Водонепроницаемый металлический корпус с классом защиты IP68, возможна уличная установка.

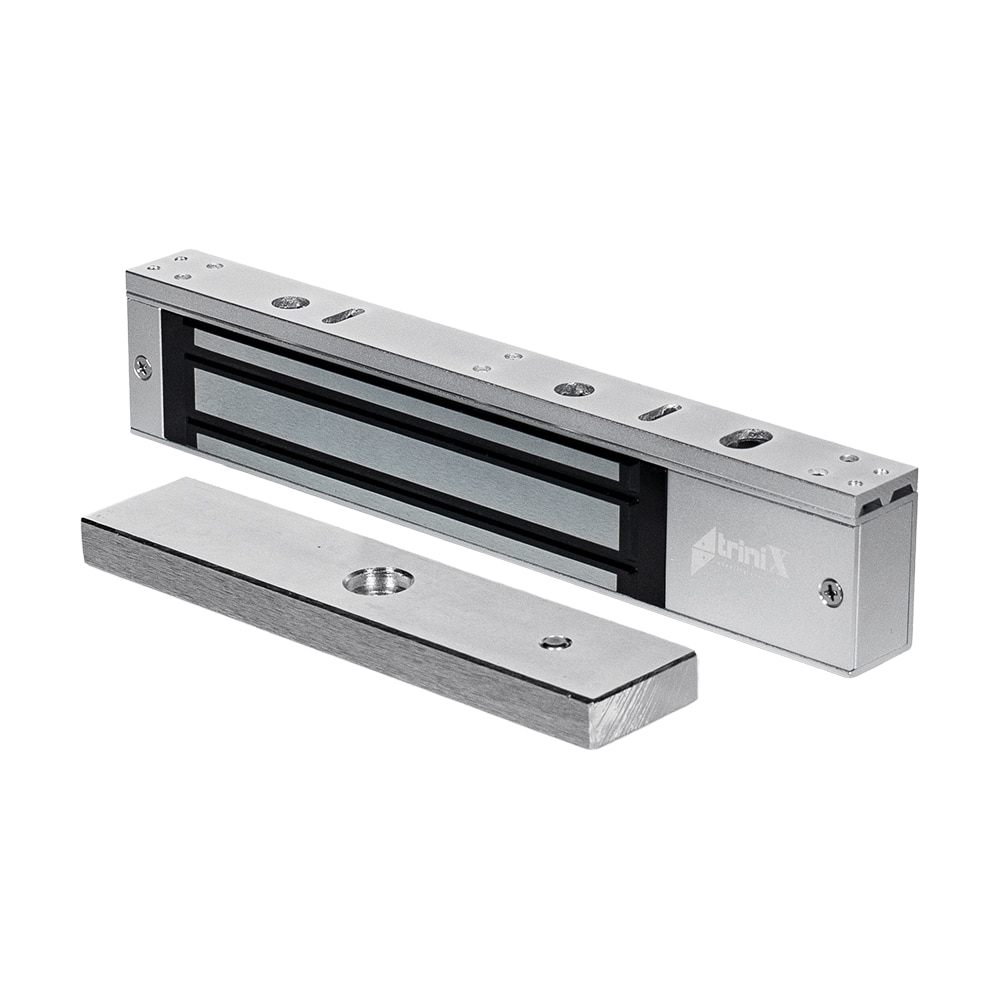

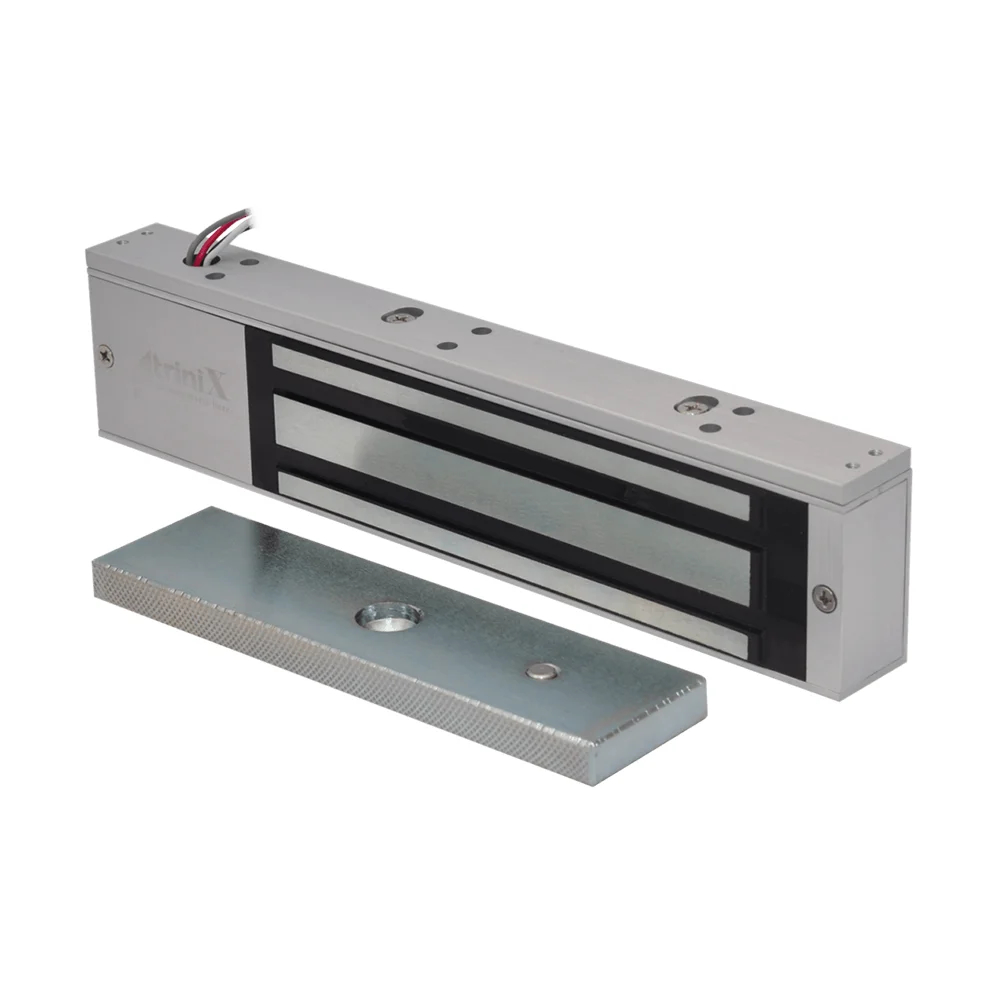

Замок электромагнитный Trinix TML-300LED

Электромагнитный замок Trinix TM-300LED с силой удержания до 300 кг. Питание 12/24 В, потребление 550 мА. Встроенный таймер задержки от 0 до 30 секунд, световая индикация. Накладной монтаж.

Ключевые свойства

• Сила удержания замка составляет до 300 кг.
• Напряжение питания составляет 12/24 В, потребление тока 550 мА.
• Таймер задержки от 0 до 30 секунд позволяет настроить нужное время для входа/выхода.
• Световая индикация для контроля состояния замка.
• Накладной тип монтажа.
• Предназначен только для внутренней установки.
• Совместим с кронштейнами для установки K -300, K-300L, K-300Z и К-300U.

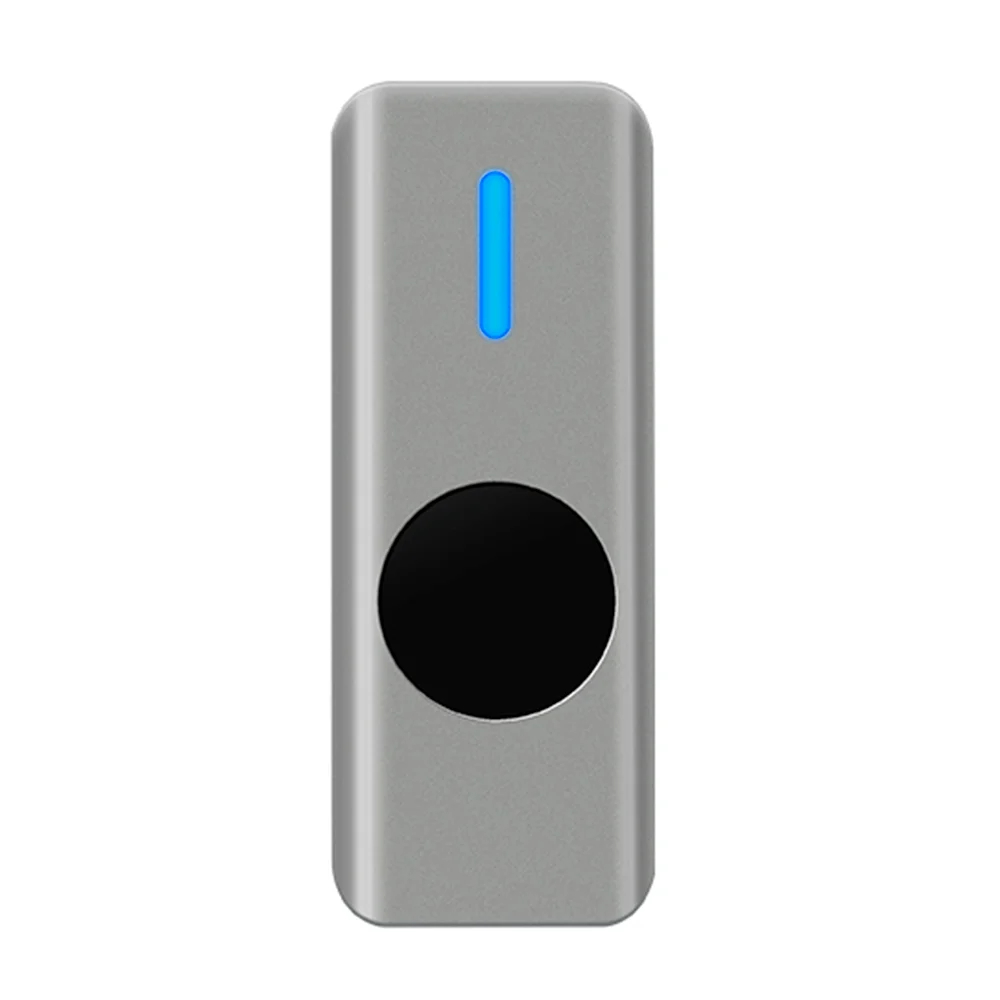

Кнопка выхода Trinix ART-950

Trinix ART-950 – кнопка выхода, предназначенная для разблокировки электронных замков. Она используется в системах контроля и управления доступом. Кнопка выхода бесконтактная (регулировка чувствительности 17-45 см), накладная, антивандальная, двухцветная диодная подсветка, материал корпуса дюралюминий. Тип контакта – Н/О (нормально-открытый), Н/З (нормально-закрытый). Таймер задержки 0-30 сек. Размеры 80 / 32 / 23 мм.

Ключевые свойства

• Кнопка выхода повышенной износостойкости, бесконтактная.
• Регулировка чувствительности от 17 до 45 см.
• Тип контакта Н/О, Н/З.
• Таймер задержки 0-30 сек.
• Двухцветная диодная подсветка кнопки.
• Накладной монтаж.
• Материал корпуса дюралюминий.
• Размеры 80 / 32 / 23 мм.

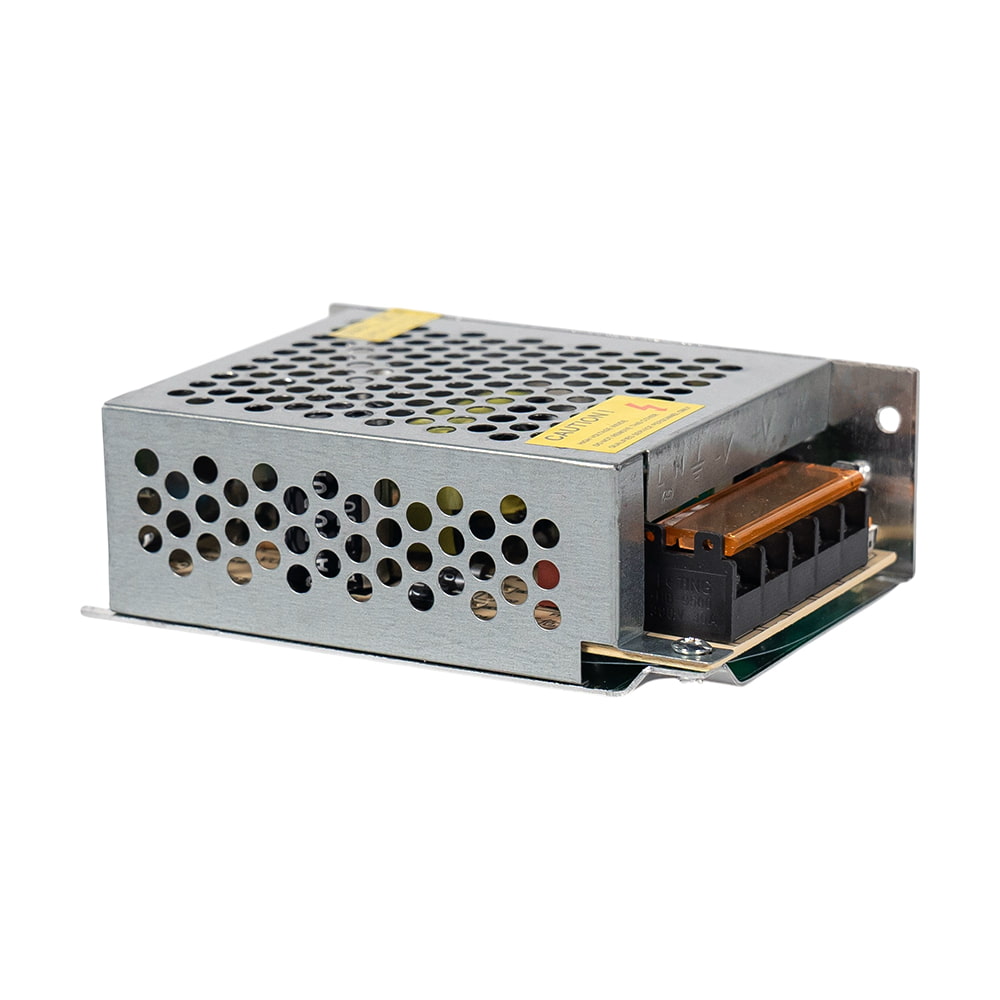

Блок питания Kraft KRF-1205PB

Блок питания импульсный Kraft KRF-1205PB, 2 канала нагрузки, входное напряжение 150-265 В, выходное напряжение 12 В, выходной ток 5 А. Металлический перфорированный корпус.

Ключевые свойства

• Блок питания обеспечивает для подключенного оборудования подачу напряжения в DC 12 В при максимальной нагрузке до 5 А.
• Входное напряжение составляет 150-265 В, 50/60 Гц.
• Для подключения к электросети используется клеммная колодка.
• Благодаря наличию защиты от короткого замыкания и перегрузок блок повышает работоспособность системы, в которой он используется.
• Регулирование выходного напряжения.
• Световая индикация.
• Выполнен в металлическом перфорированном корпусе.

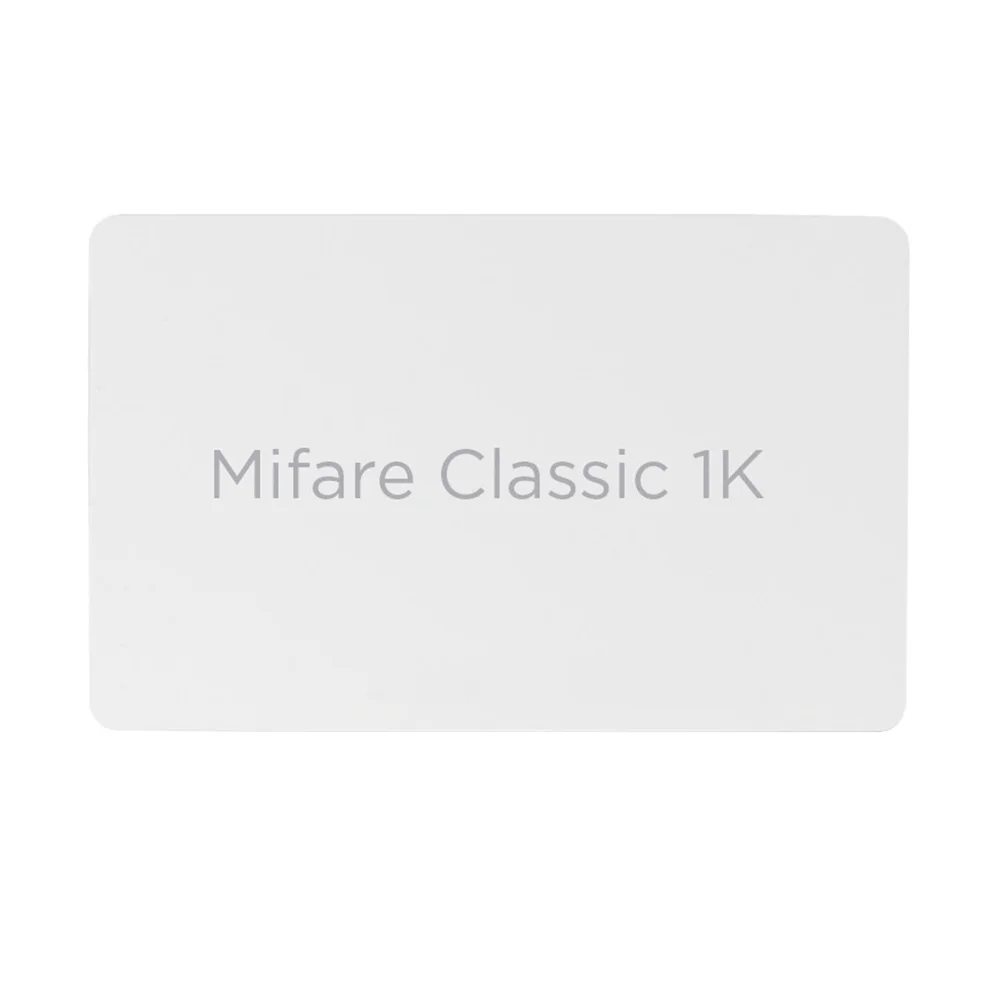

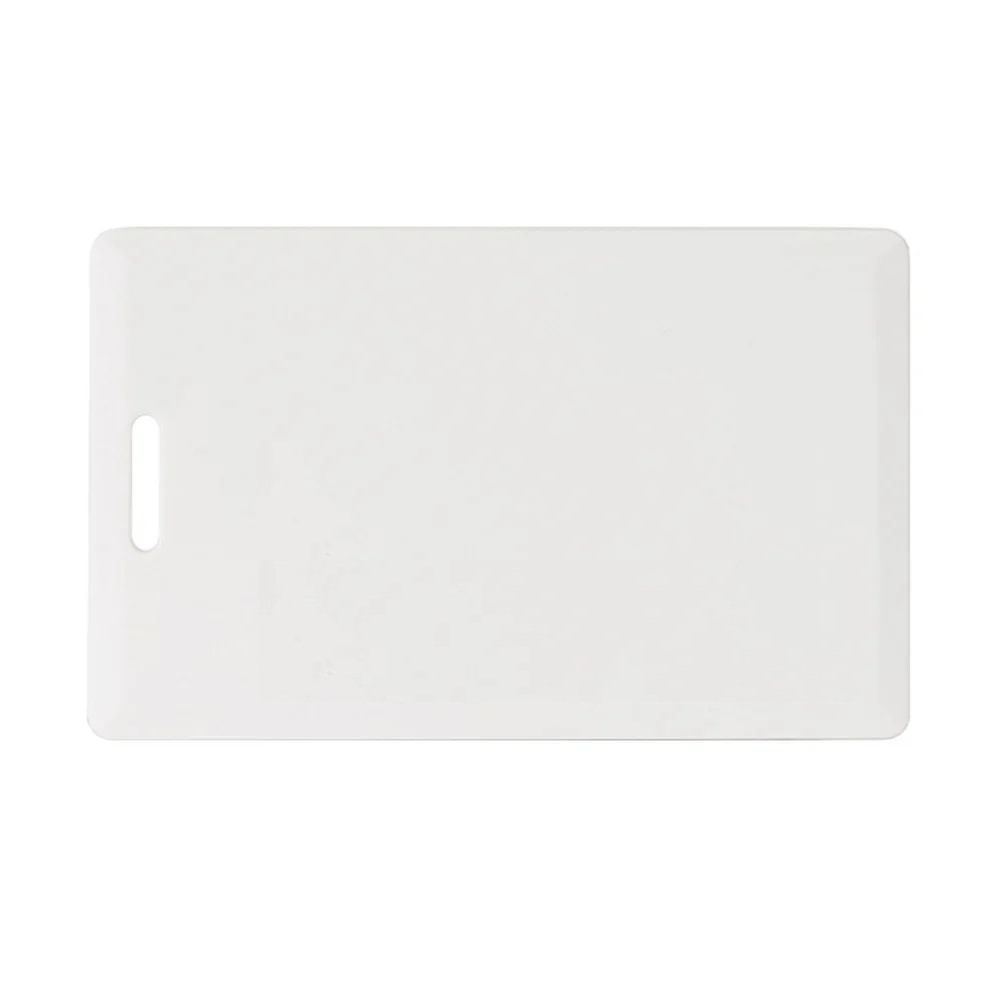

Карта Trinix MF-1K (1.6 мм)

Карта доступа Trinix MF-1K (1.6 мм) формата Mifare для применения в системах контроля и управления доступом. Толщина карты 1.6 мм.

Ключевые свойства

• Работает со считывателями формата Mifare, рабочая частота 13.56 МГц.
• Технология: бесконтактная радиочастотная идентификация (RFID).
• Дальность срабатывания: до 10 см.
• Размеры 85 / 54 / 1.6 мм.

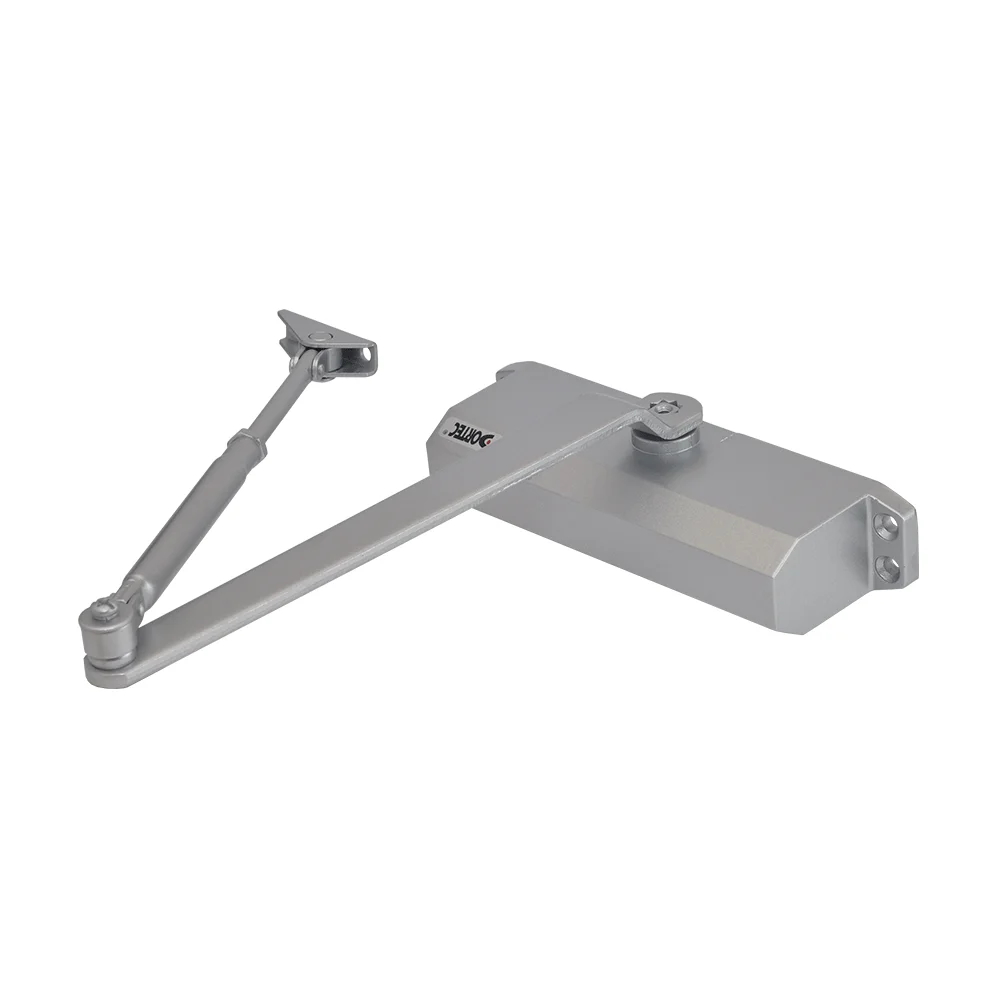

Дверной доводчик Dortec DT-64 Silver

Дверной доводчик Dortec DT-64 Silver со складным рычагом. Масса дверного полотна 65-85 кг.

Ключевые свойства

• Универсальный доводчик, может устанавливаться как на левостороннюю, так и на правостороннюю дверь.
• Конструкция тяги – складной рычаг.
• Доводчик подходит для дверей с массой дверного полотна 65-85 кг.
• Функции регулировки скорости закрывания и дохлопа – скорости закрывания дверей в диапазоне углов от 15 до 0 градусов, т.е. силы прижатия дверного полотна к коробке.
• Отличается высокой надежностью и долговечностью работы с ресурсом до 1 млн циклов открывания/закрывания.
• Корпус из металлического сплава, с классом защиты IP65. Для наружных и внутренних дверей.

Особенности монтажа и подключения

Установка элементов комплекта производится накладным способом, что существенно упрощает и ускоряет монтажные работы.

• Контроллер-считыватель Trinix TRR-1500MW монтируется снаружи двери на стену или дверную коробку. Благодаря прочному металлическому корпусу со степенью защиты IP68 устройство отлично защищено от влаги, пыли и механических повреждений.
• Электромагнитный замок Trinix TML-300LED крепится в верхней части дверной рамы, а ответная металлическая планка устанавливается на саму дверную створку. При монтаже важно обеспечить точное совмещение плоскостей замка и планки для достижения максимальной силы удержания.
• Кнопка выхода Trinix ART-950 размещается внутри помещения рядом с дверью на удобной высоте (обычно 90-110 см от пола). Настройка чувствительности датчика (17-45 см) позволяет исключить ложные открытия при проходе людей мимо двери.
• Дверной доводчик Dortec DT-64 устанавливается в верхней части двери с соблюдением геометрии складывания рычага для обеспечения плавного дожима двери без хлопка.
• Импульсный блок питания Kraft KRF-1205PB размещается внутри помещения в защищенном месте (над подвесным потолком, в монтажном боксе или слаботочном щитке).

Обратите внимание: электромагнитный замок относится к типу Fail-Safe (нормально-открытый) – при отсутствии питания он автоматически разблокируется, обеспечивая свободную эвакуацию в соответствии с правилами пожарной безопасности.

Важное примечание. Для корректной прокладки кабельных линий, правильного коммутирования релейных контактов (COM/NC/NO) и подключения блока питания к сети 220 В рекомендуем привлекать квалифицированного специалиста-электрика или сертифицированного инсталлятора систем безопасности.
