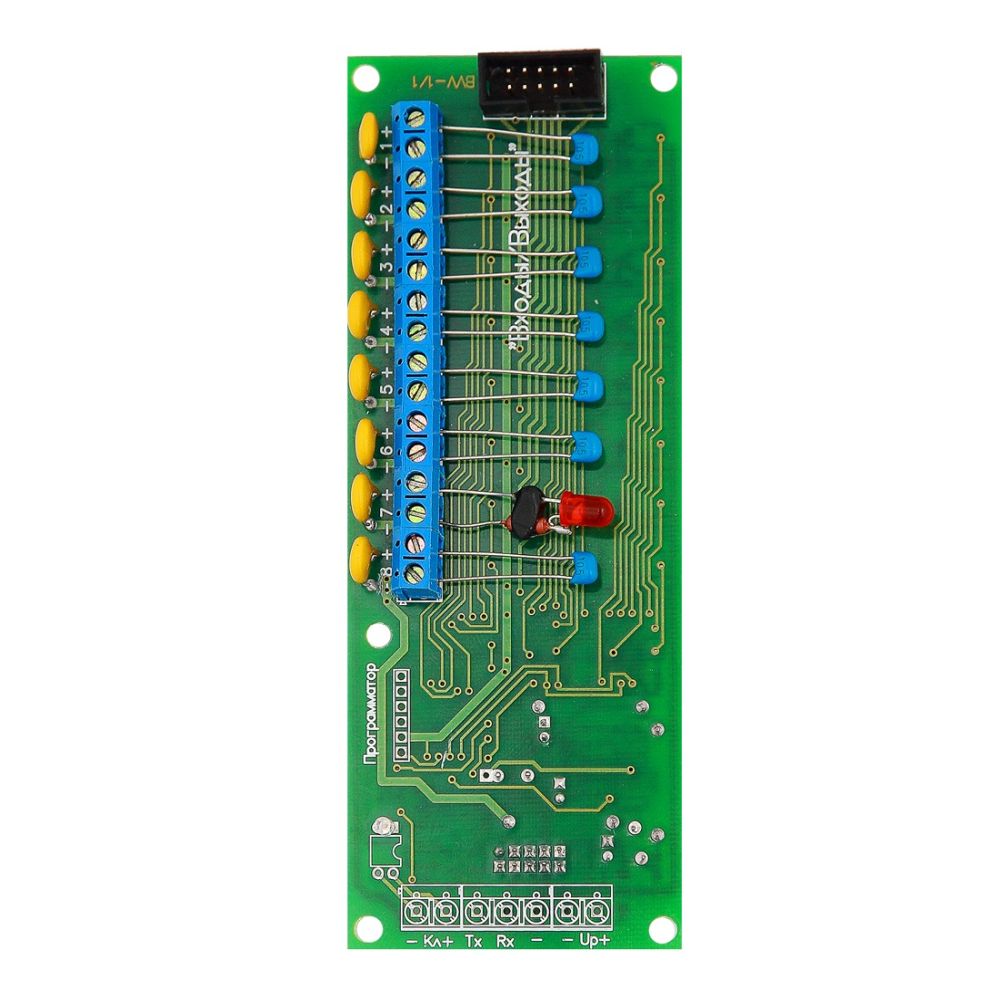

Блок введення-виведення Артон БВВ

Блок введення-виведення Артон БВВ використовується в складі ППКПіУ «Вектор‐1». Налічує вісім каналів вводу‐виводу і призначений для обробки подій у шлейфах сигналізації.

Застосування

Блок введення-виведення призначений для обробки подій в безадресних пожежних, логічних, захисних шлейфах сигналізації (ШС) і/або вихідних ключах. Забезпечує обмін командами між блоком центрального процесора і безадресними ШС, і/або вихідними ключами в кожному каналі.

Ключові властивості

• Прилад має вісім каналів введення-виведення.
• Входить в одну з інтерфейсних вилок «Блок 3», «Блок 4», «Блок 7», «Блок 8», або у відсутності блоку зв'язку БС, в інтерфейсну вилку «Блок 1», розташованих на платі БЦП.
• Основні параметри каналів введення-виведення:
  • напруга постійна нестабілізована 20-30 В;
  • апаратне обмеження струму навантаження в режимі «Вхід» (ШС) 30 мА;
  • апаратне обмеження навантаження у режимі «Ключ» 50 мА;
  • опір навантаження пожежного ШС, у якому відбувається автоматичне запам'ятовування (фіксація) чергового значення опору (струму) в ШС 7.5 кОм;
  • максимальний зовнішній опір ШС в режимі «Вхід» (Пож. Лог. Зах.) 470 Ом;
  • час вимкнення пожежного ШС за командою «Скидання» 5-6 с;
  • пауза до початку обробки пожежного ШС при увімкненні та «Скиданні» 6-7 с;
  • час очікування підтверджуючого сигналу «Увага» 5-6 хв.
