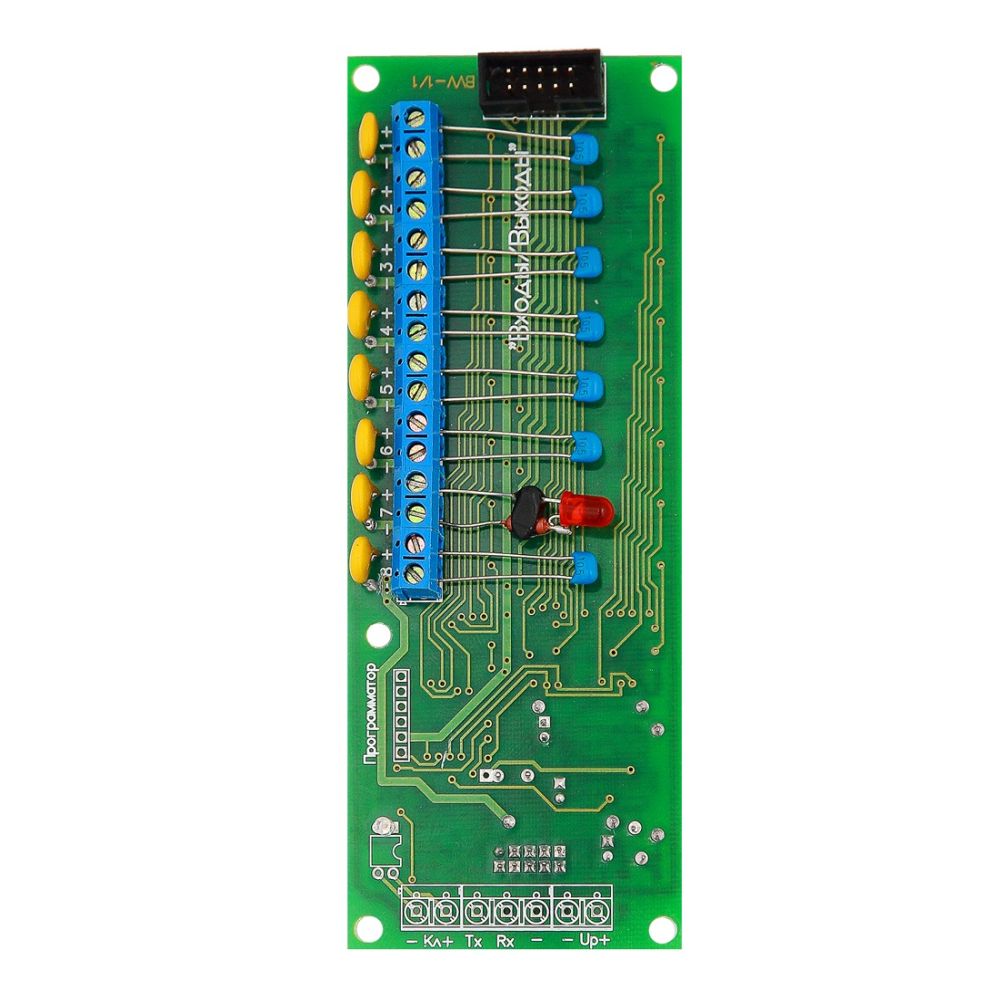

Блок ввода-вывода Артон БВВ
Наличие уточняйте С радостью ответим на все ваши вопросы и поможем выбрать оборудование по вашим потребностям
Блок ввода-вывода Артон БВВ используется в составе ППКПиУ «Вектор-1». Насчитывает восемь каналов ввода вывода и предназначен для обработки событий в шлейфах сигнализации.
Применение
Блок ввода-вывода предназначен для обработки событий в безадресных пожарных, логических, защитных шлейфах сигнализации (ШС) и/или исходных ключах. Обеспечивает обмен командами между блоком центрального процессора и безадресными ШС, и/или исходными ключами по каждому каналу.
Ключевые свойства
- Прибор имеет восемь каналов ввода-вывода.
- Входит в одну из интерфейсных вилок "Блок 3", "Блок 4", "Блок 7", "Блок 8", или в отсутствии блока связи БС, в интерфейсную вилку "Блок 1", расположенных на плате БЦП.
- Основные параметры каналов ввода-вывода:
- напряжение постоянное нестабилизировано 20-30 В;
- аппаратное ограничение тока нагрузки в режиме «Вход» (ШС) 30 мА;
- аппаратное ограничение нагрузки в режиме «Ключ» 50 мА;
- сопротивление нагрузке пожарного ШС, в котором происходит автоматическое запоминание (фиксация) очередного значения сопротивления (тока) в ШС 7.5 кОм;
- максимальное внешнее сопротивление ШС в режиме «Вход» (Пож. Лог. Зах.) 470 Ом;
- время отключения пожарного ШС по команде «Сброс» 5-6 с ;
- пауза до начала обработки пожарного ШС при включении и «Сбросе» 6-7 с;
- время ожидания подтверждающего сигнала «Внимание» 5-6 мин.
Блок ввода-вывода Артон БВВ
Блок ввода-вывода с 8 каналами для работы в составе адресной пожарной системы «Вектор-1». Основные параметры каналов ввода-вывода: напряжение 20-30 В; аппаратное ограничение тока в режиме "Вход" 30 мА; аппаратное ограничение погрузки в режиме «Ключ» 50 мА; максимальное внешнее сопротивление ШС в режиме «Вход» 470 Ом
