Последовательное или параллельное соединение аккумуляторов: как правильно подключить несколько АКБ
Аккумуляторы (АКБ) являются основой для стабильной работы систем бесперебойного питания (ИБП) и хранения энергии (ESS), в том числе с поддержкой подключения солнечных панелей. Эти установки обеспечивают непрерывную работу оборудования в случае отключения электричества и сохраняют энергию для дальнейшего использования.
Однако, чтобы достичь максимальной эффективности, важно не только выбрать АКБ с соответствующими параметрами – типом, емкостью и напряжением, – но и правильно определить необходимое количество и способ их подключения. В ситуациях, когда одного аккумулятора недостаточно, а купить более мощный нет возможности, параллельное или последовательное соединение нескольких батарей помогает адаптировать энергосистему под конкретные потребности.
Что дает подключение нескольких аккумуляторов к ИБП и ESS: типы подключений и цели
Существует три основных способа соединения аккумуляторов, каждый из которых служит для конкретной цели — увеличения емкости, повышения напряжения или комбинации обоих параметров:
- Параллельное — для увеличения емкости. Его цель — максимальное время автономной работы, поскольку система накапливает больше энергии.
- Последовательное — для повышения вольтажа. Обеспечивает совместимость с мощным оборудованием (например, инверторами на 24 В или 48 В).
- Комбинированное — для одновременного увеличения емкости и выходной мощности. Это гибкое решение для установок, требующих и длительной работы, и питания мощных устройств.
Выбор метода соединения напрямую зависит от того, что является приоритетом: увеличение времени работы, повышение мощности или оба параметра одновременно.
Правила и рекомендации при подключении нескольких АКБ
Перед тем как соединить несколько аккумуляторов, важно соблюдать ключевые правила для гарантии безопасности и долговечности техники. Пренебрежение этими рекомендациями может привести к серьезным проблемам.
Перед подключением убедитесь, что все АКБ имеют одни и те же параметры:
- одинаковую емкость и напряжение;
- тот же тип – например, AGM, GEL или LiFePO4;
- аналогичный цикл заряда/разряда;
- все АКБ должны быть от одного производителя и желательно из одной партии производства.
Несоблюдение этих правил приводит к неравномерному распределению нагрузки. Более слабый АКБ будет разряжаться быстрее и заряжаться медленнее других, и итогом этого процесса становится разбалансировка аккумуляторов. Особенно опасно параллельное соединение аккумуляторов разной емкости, поскольку это приводит к постоянному перетеканию тока от более емкой батареи к менее емкой, вызывая перегрев и ускоренный износ обеих.
Параллельное соединение аккумуляторов
Параллельное подключение аккумуляторов целесообразно, когда приоритетом является длительная работа приборов. При таком соединении положительные клеммы соединяются с положительными, а отрицательные — с отрицательными. В результате емкость системы суммируется, а напряжение остается неизменным, на уровне одного АКБ.
Например, представим, есть четыре аккумулятора по 12 В и 200 А·ч каждый. Чтобы их объединить, применяют параллельное соединение аккумуляторов 12В: «плюс» соединяют с «плюсом», а «минус» — с «минусом». В результате получается аккумуляторная батарея с напряжением 12В, но суммарной емкостью 800 А·ч (200 А·ч x4).
Такой метод часто используют для систем резервного питания, где продолжительность работы является приоритетом, например, для питания роутера или компьютера через ИБП. Для ESS с подключением солнечных панелей параллельное соединение позволяет накапливать больше энергии, что позволяет поддерживать работу устройств даже ночью или в пасмурную погоду.
Последовательное соединение аккумуляторов
При последовательном соединении напряжение суммируется, что позволяет подстроить батарейный блок для мощных энергосистем. Именно последовательное подключение аккумуляторов широко применяется в ИБП высокой мощности, а также в ESS для систем с высокими требованиями к питанию инверторов, которые могут требовать 24 В, 48 В или даже 96 В.
В гибридных системах с солнечными панелями, которые обеспечивают электроэнергию в дневное время и заряжают аккумуляторы для использования ночью, такой тип соединения позволяет обеспечить совместимость с большими инверторами. Это дает возможность использовать более мощную технику или питать более крупные объекты, например, домашние хозяйства или офисы.
Например, как показано на схеме, для создания системы на 48В берут четыре одинаковых аккумулятора по 12В 200 А·ч. Их соединяют цепочкой, в результате чего напряжение суммируется (12Вx4 = 48В), а емкость остается неизменной — 200 А·ч.
Ключевые моменты при последовательном подключении
Для последовательного подключения критически важно, чтобы все батареи имели одинаковый уровень заряда. Даже небольшая разница в напряжении в 0,1 вольт приводит к перезаряду одних АКБ и сульфатации других — образованию кристаллов, которые постепенно разрушают емкость аккумулятора. Для предотвращения проблем, связанных с неравномерным зарядом, используют системы балансировки, которые контролируют и регулируют заряд каждого элемента.
Процесс балансировки для последовательного соединения
Балансировка — это выравнивание напряжения между АКБ в последовательной цепи для предотвращения перезаряда одних элементов и недозаряда других. Например, в системе из двух АКБ по 12 В один может иметь напряжение 12,6 В, а другой — 12,2 В. Во время зарядки первый аккумулятор быстрее достигнет полной емкости и начнет перезаряжаться, тогда как второй останется недозаряженным. Это и есть разбалансировка, что особенно критично для современных батарей, таких как LiFePO4 аккумулятор.
По этой же причине последовательное соединение аккумуляторов разной емкости категорически не рекомендуется, поскольку это гарантированно приведет к быстрому выходу из строя более слабого элемента. Чтобы обеспечить равномерный заряд, необходимо периодически проверять напряжение на каждом АКБ и при необходимости проводить балансировку. Вот основные шаги:
- Отсоедините силовые провода от клемм каждого элемента питания.
- Подключите АКБ параллельно к зарядному устройству, напряжение которого соответствует напряжению отдельного элемента.
- Заряжайте до полного заряда или до выключения зарядного устройства.
- После этого подключите батареи последовательно для продолжения эксплуатации.
Применение балансиров для батарей в последовательном соединении автоматизирует процесс выравнивания напряжения и предотвращает быстрый износ АКБ.
Последовательно-параллельное соединение аккумуляторов

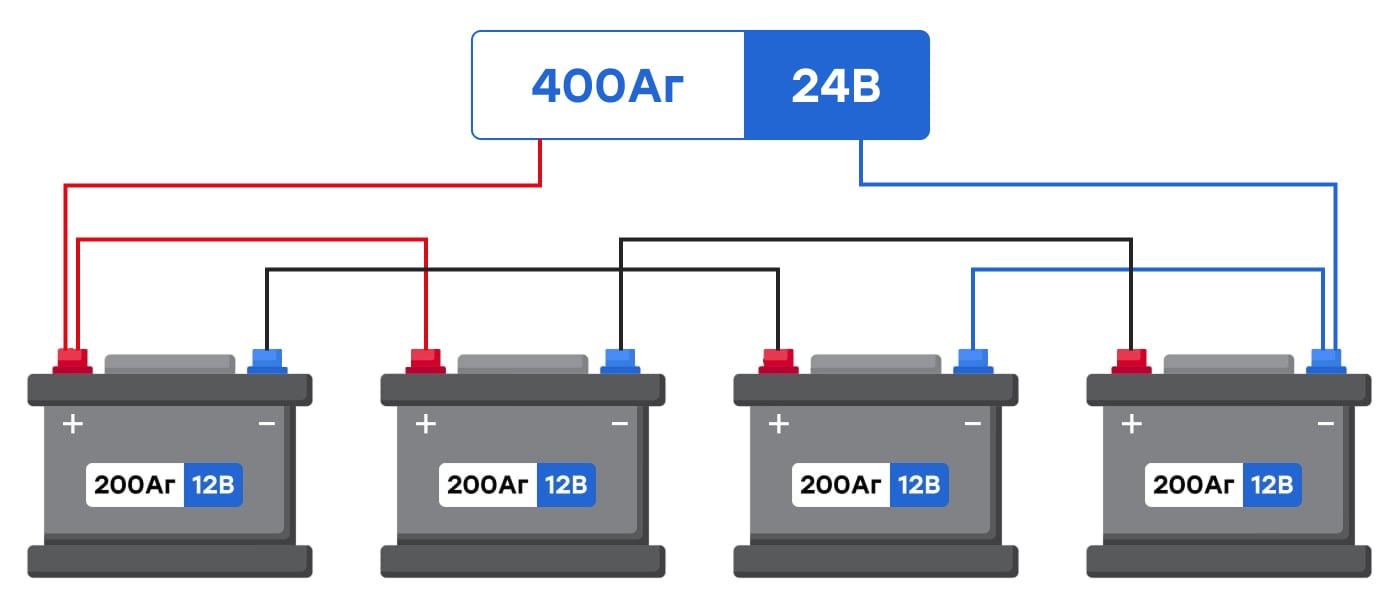

Комбинированный метод, также известный как конфигурация 2S2P, применяют для мощных систем, которые требуют одновременно и более высокого вольтажа (например, 24 В или 48 В), и значительной емкости. Такое последовательное и параллельное соединение аккумуляторов позволяет питать мощную технику, например, инверторы на 24 В, и при этом обеспечивать длительное время автономной работы.
Рассмотрим пример с четырьмя одинаковыми аккумуляторами 12 В 200 А·ч, как на схеме выше. Сначала соединяют две пары последовательно, получая два блока по 24 В 200 А·ч. Затем эти два блока соединяют между собой параллельно. В результате получается система на 24 вольта с общей емкостью 400 А·ч. Правильно выполненное параллельное и последовательное соединение аккумуляторов требует тщательного подбора компонентов и внимания к балансировке внутри каждой последовательной группы.
Выводы
Чтобы визуально обобщить информацию и помочь сделать правильный выбор, рассмотрим ключевые отличия каждого метода в сравнительной таблице.
| Характеристика / Тип соединения | Параллельное | Последовательное | Последовательно-параллельное |
| Схема подключения | «+» к «+», «–» к «–» | «+» одного АКБ к «–» следующего | Группы последовательно соединенных АКБ подключаются между собой параллельно |
| Напряжение (V) | Остается неизменным | Суммируется (V = V1 + V2 + ...) | Суммируется в пределах последовательной группы |
| Емкость (C) | Суммируется (C = C1 + C2 + ...) | Остается неизменной | Суммируется между параллельными группами |
| Основная цель | Увеличить время автономной работы | Повысить вольтаж для мощного оборудования | Одновременно увеличить напряжение и время работы |
| Наилучшее применение | Системы 12В ИБП, где требуется максимальная продолжительность работы | Системы с инверторами на 24/48В, солнечные станции | Крупные автономные системы питания для домов |
Правильный выбор способа подключения аккумуляторов — ключевой фактор для эффективной и долговременной работы системы питания. Каждый метод имеет свои преимущества, и выбор зависит исключительно от потребностей: увеличение времени работы или повышение напряжения. Соблюдение правил подключения и использование одинаковых по параметрам АКБ гарантирует безопасность и максимальный срок службы оборудования. Если возникают сомнения в выборе конфигурации или есть потребность в качественных аккумуляторах и комплектующих, обращайтесь к специалистам Triniti-SB. Мы поможем подобрать компоненты, которые обеспечат эффективную работу системы питания.
Часто задаваемые вопросы
Как подключить два аккумулятора на 12 вольт к инвертору?
Это зависит от требований инвертора. Если инвертор рассчитан на 12В, аккумуляторы подключают параллельно («плюс» к «плюсу», «минус» к «минусу»). В результате получается система на 12В, но с вдвое большей емкостью. Если инвертор требует 24В, их соединяют последовательно («+» одного к «–» другого).
Как подключить два аккумулятора, чтобы было 24 вольта?
Для этого используют последовательное соединение. Нужно взять перемычку и соединить ею положительную (+) клемму первого аккумулятора с отрицательной (–) клеммой второго. Свободные клеммы — отрицательная (–) первого и положительная (+) второго — будут выходными клеммами на 24В.
Как заряжать последовательно соединенные аккумуляторы?
Лучше всего использовать зарядное устройство, рассчитанное на суммарное напряжение. Для двух аккумуляторов по 12В, соединенных последовательно, нужно зарядное устройство на 24В. Для длительной службы батареи рекомендуется использовать балансир, который выравнивает напряжение на каждом аккумуляторе во время заряда.
Можно ли параллельно подключать аккумуляторы разной емкости?
Нет, этого делать категорически нельзя. Хотя физически соединить их возможно, это гарантированно приведет к проблемам. Батарея с большей емкостью будет постоянно заряжать меньшую, что вызывает перегрев, значительно сокращает срок службы обоих аккумуляторов и может быть опасным.

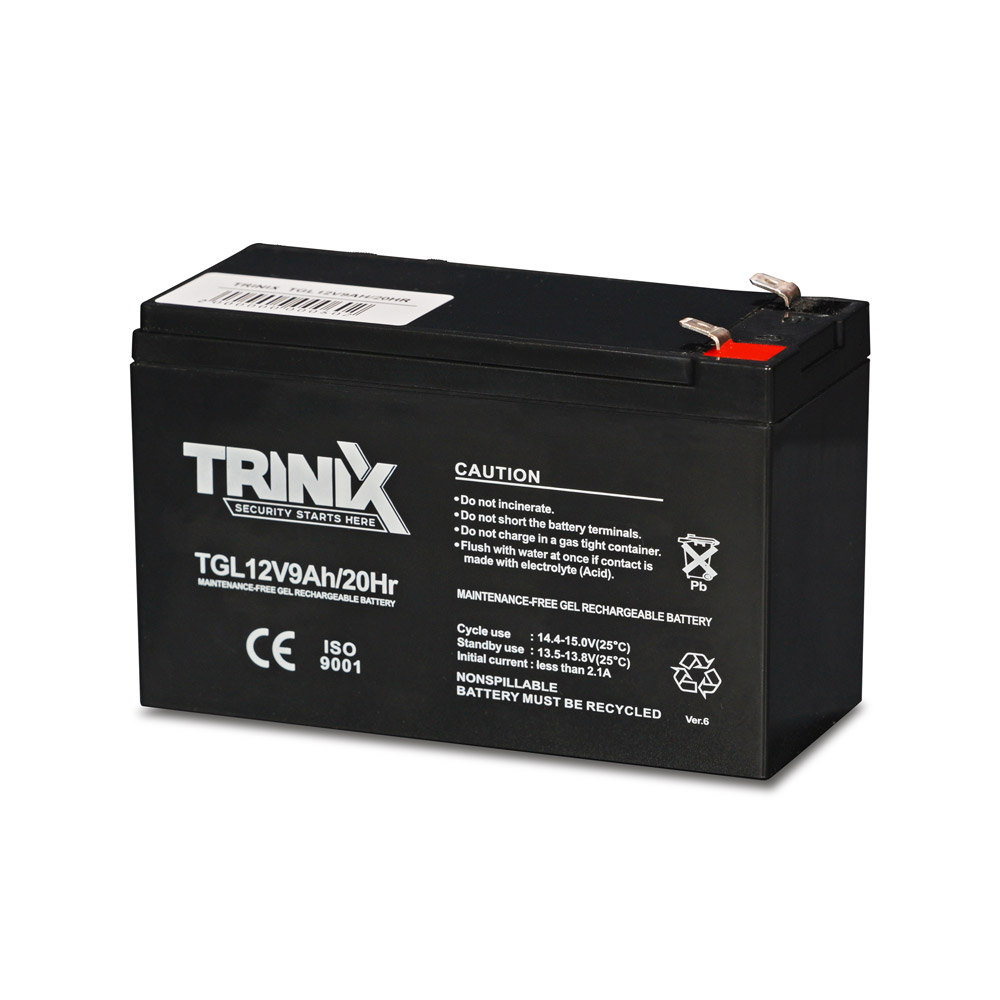

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 9 Ah Гарантия: 12 месяцев

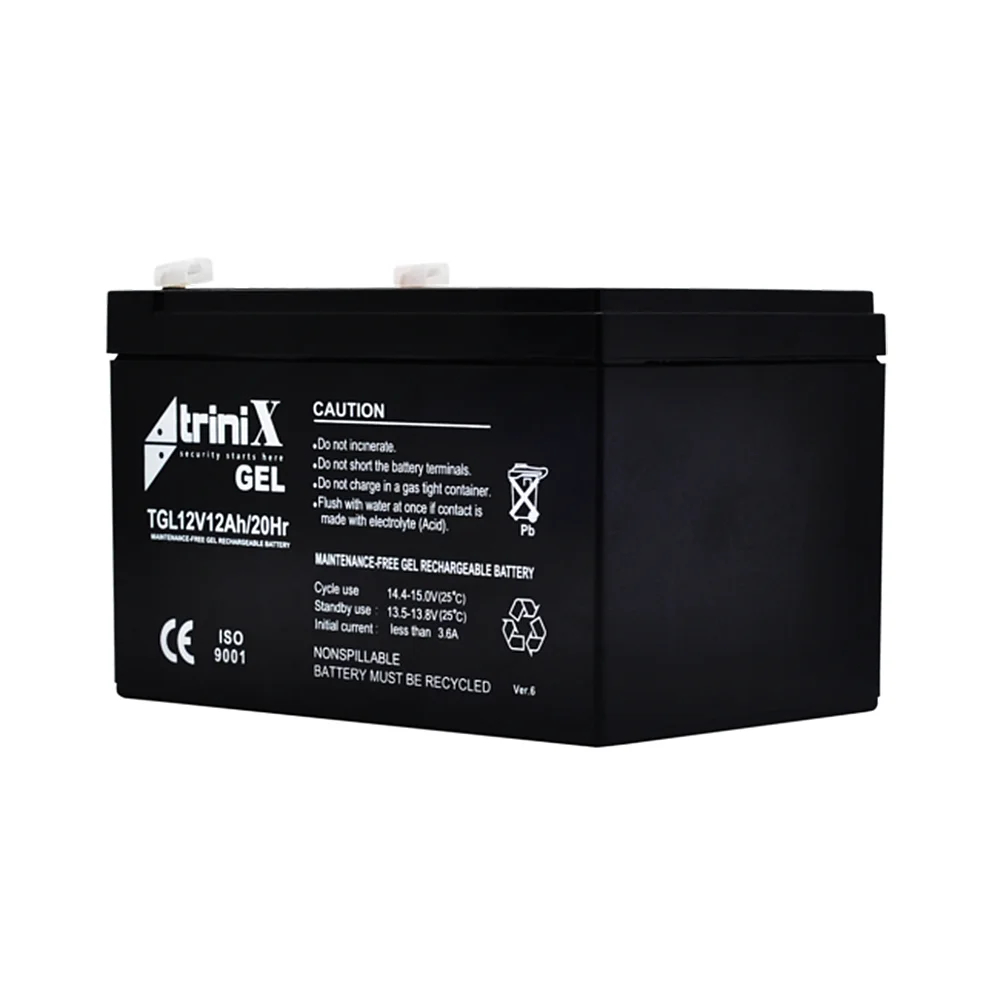

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 12 Ah Гарантия: 12 месяцев

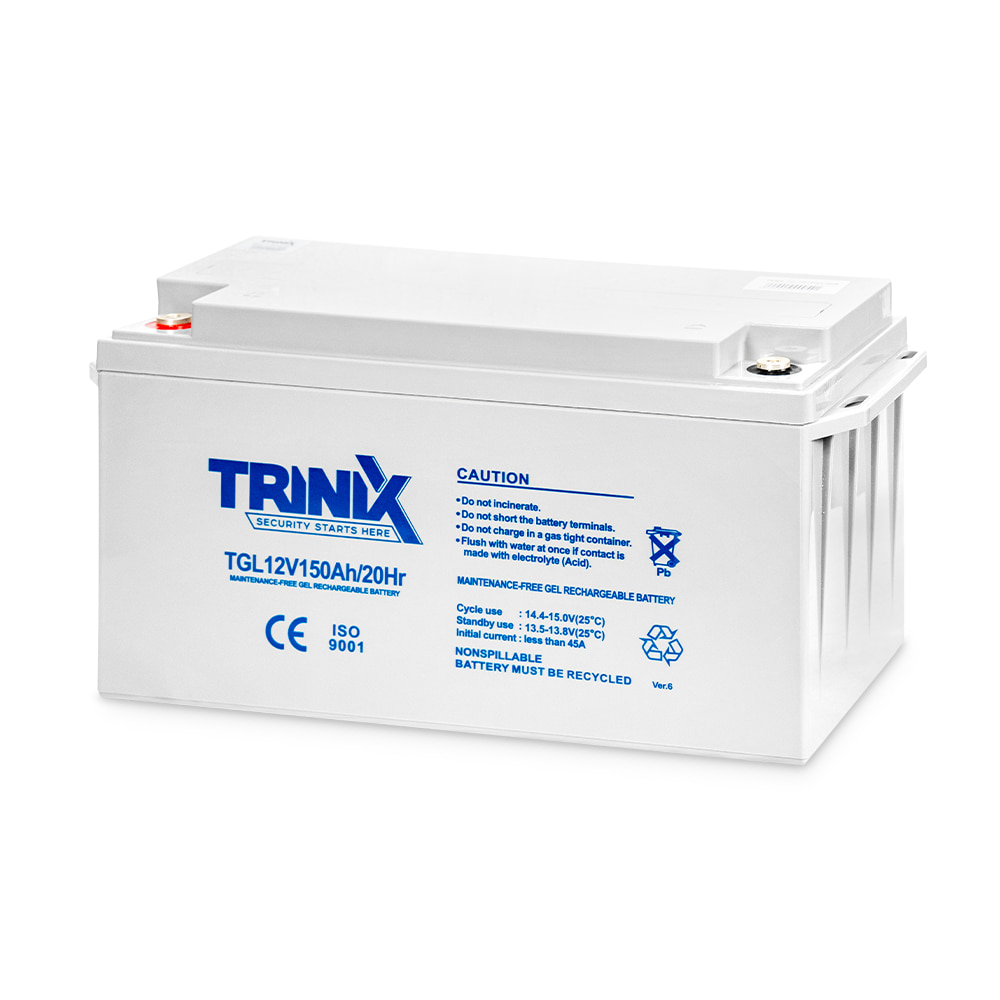

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 150 Ah Гарантия: 12 месяцев

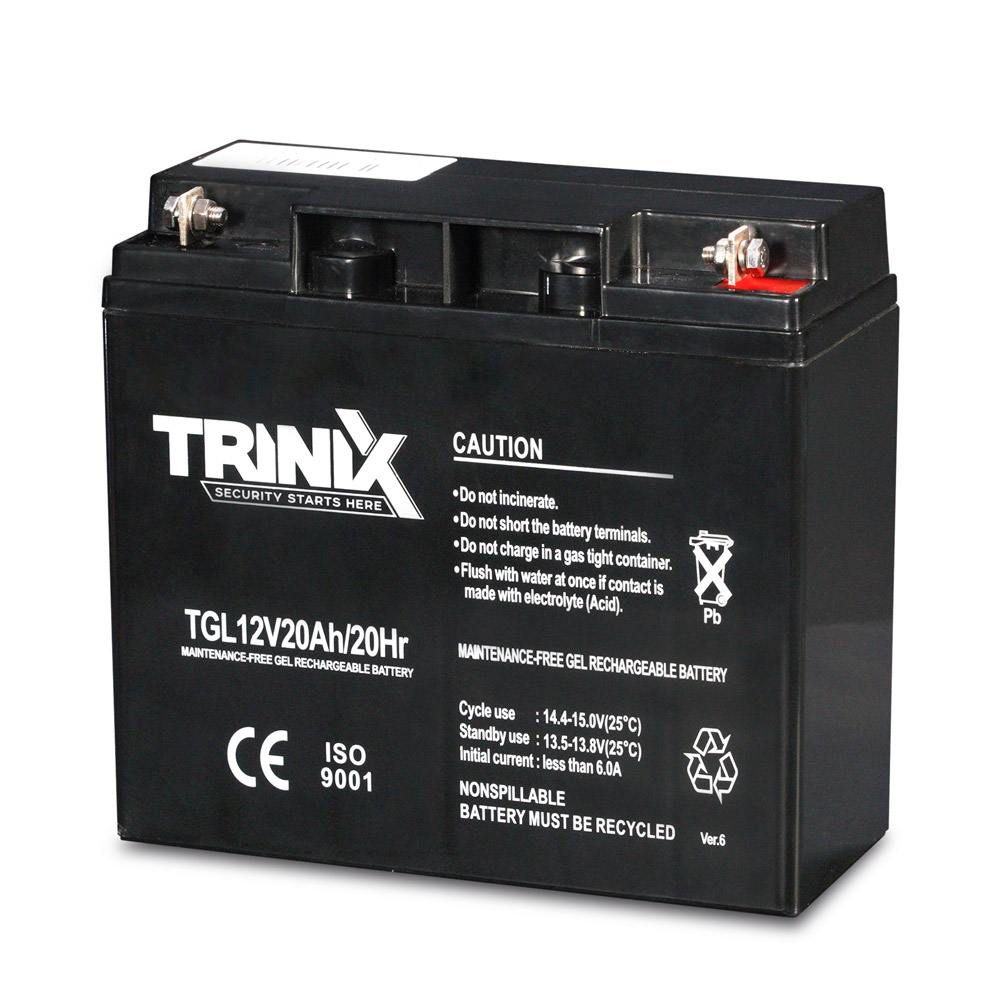

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 20 Ah Гарантия: 12 месяцев

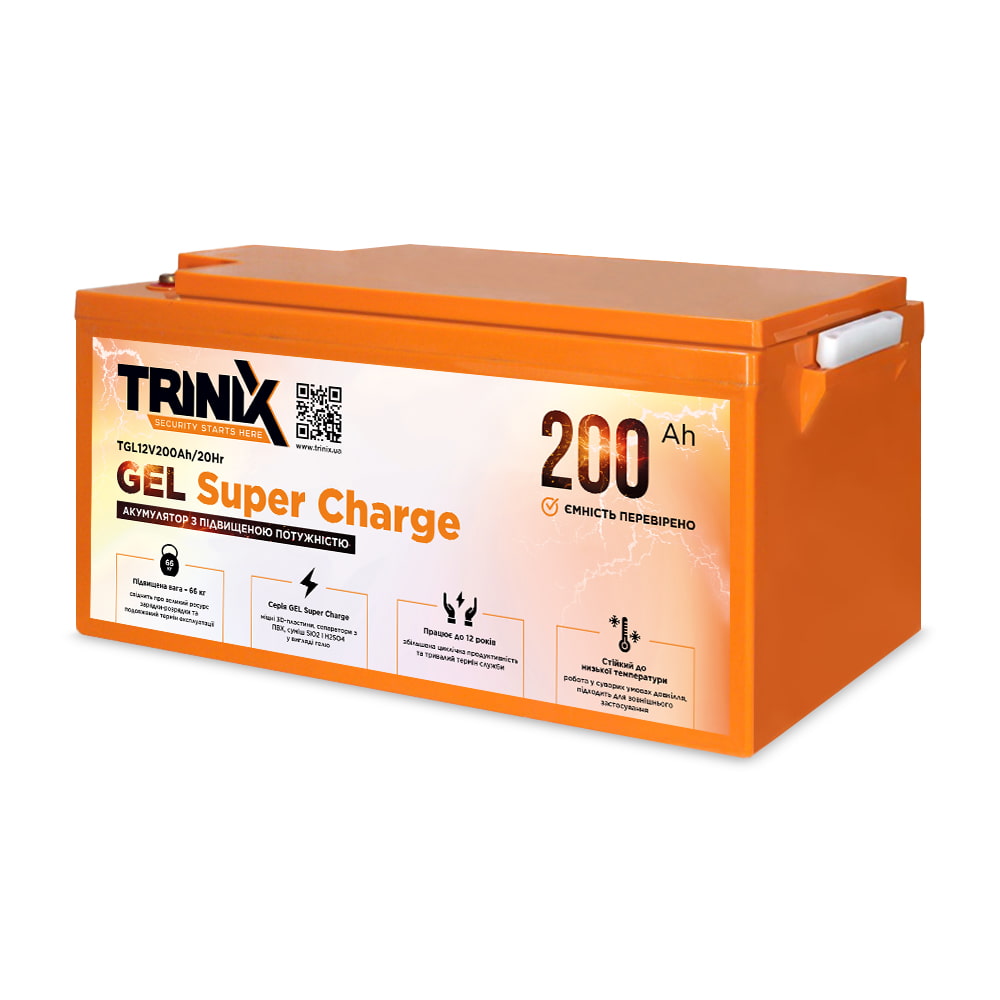

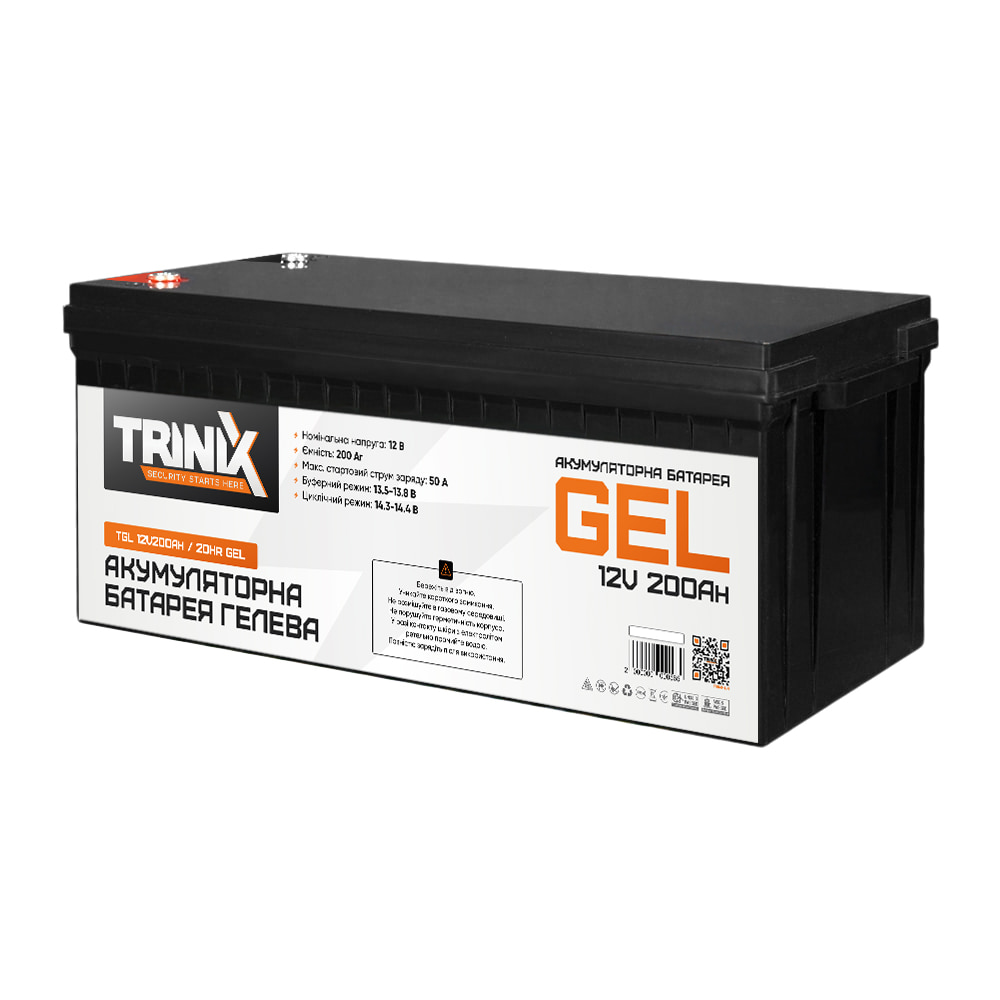

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 200 Ah Гарантия: 12 месяцев

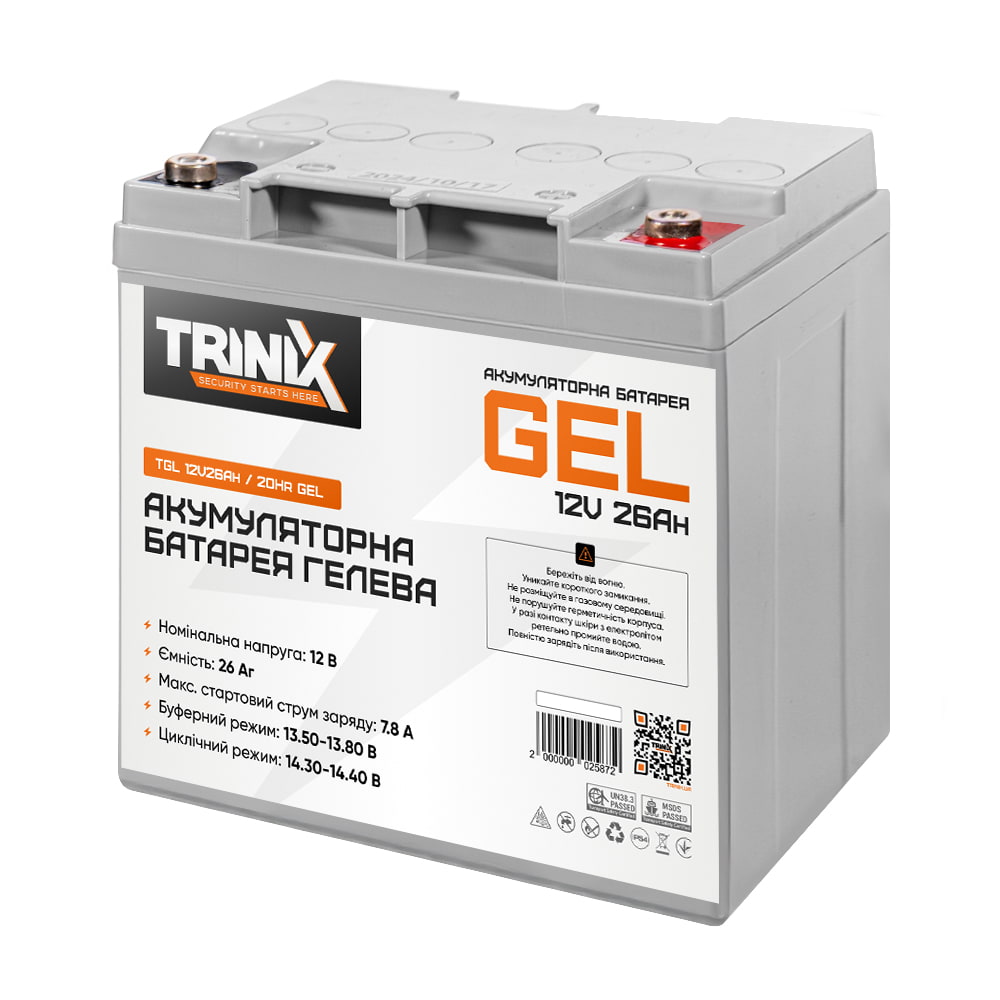

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 26 Ah Гарантия: 12 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 100 Ah Гарантия: 12 месяцев

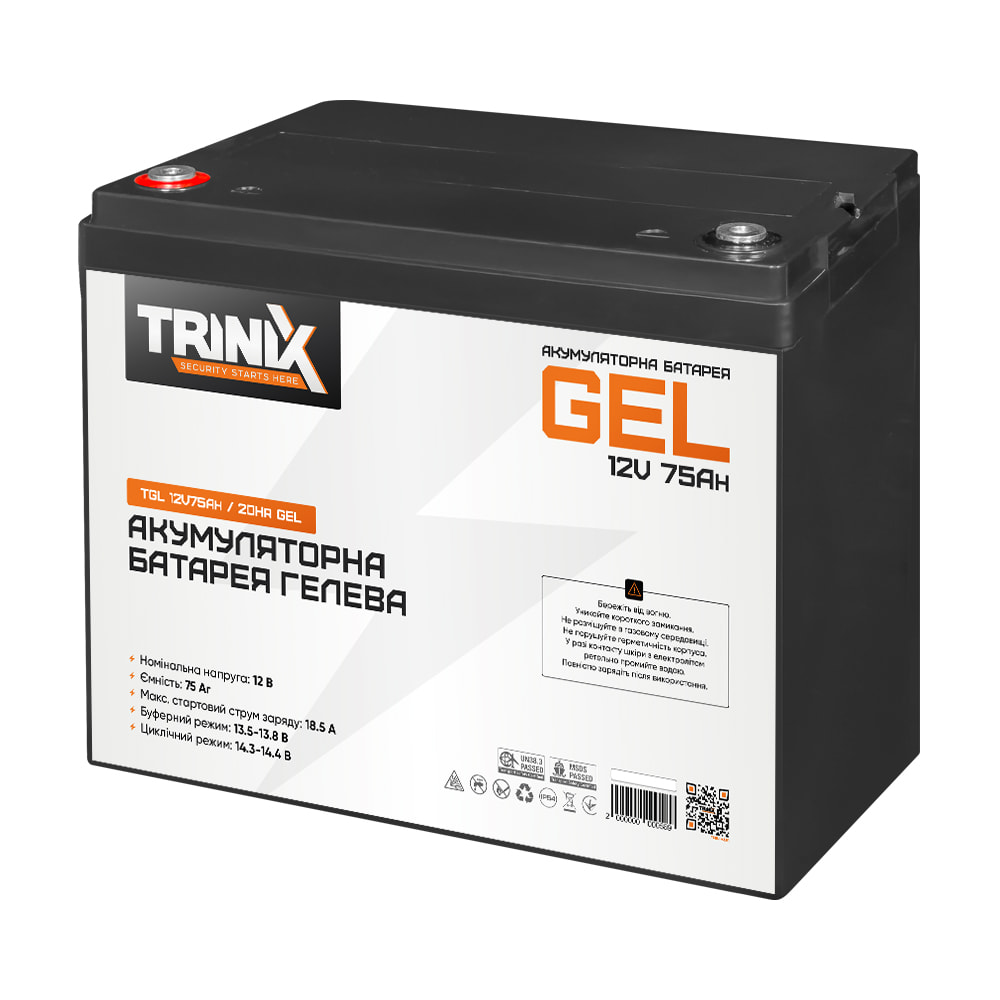

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 75 Ah Гарантия: 12 месяцев

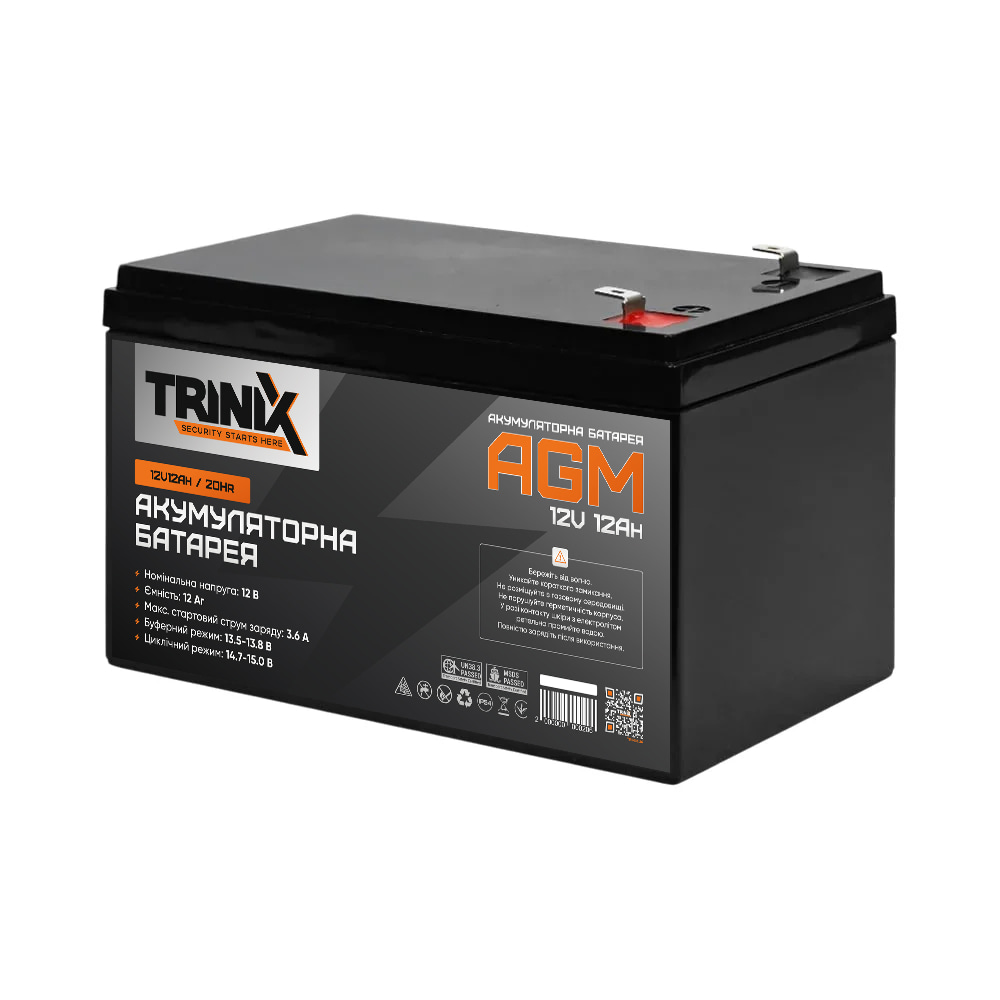

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 12 Ah Гарантия: 6 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 7.2 Ah Гарантия: 6 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 18 Ah Гарантия: 6 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 100 Ah Гарантия: 12 месяцев

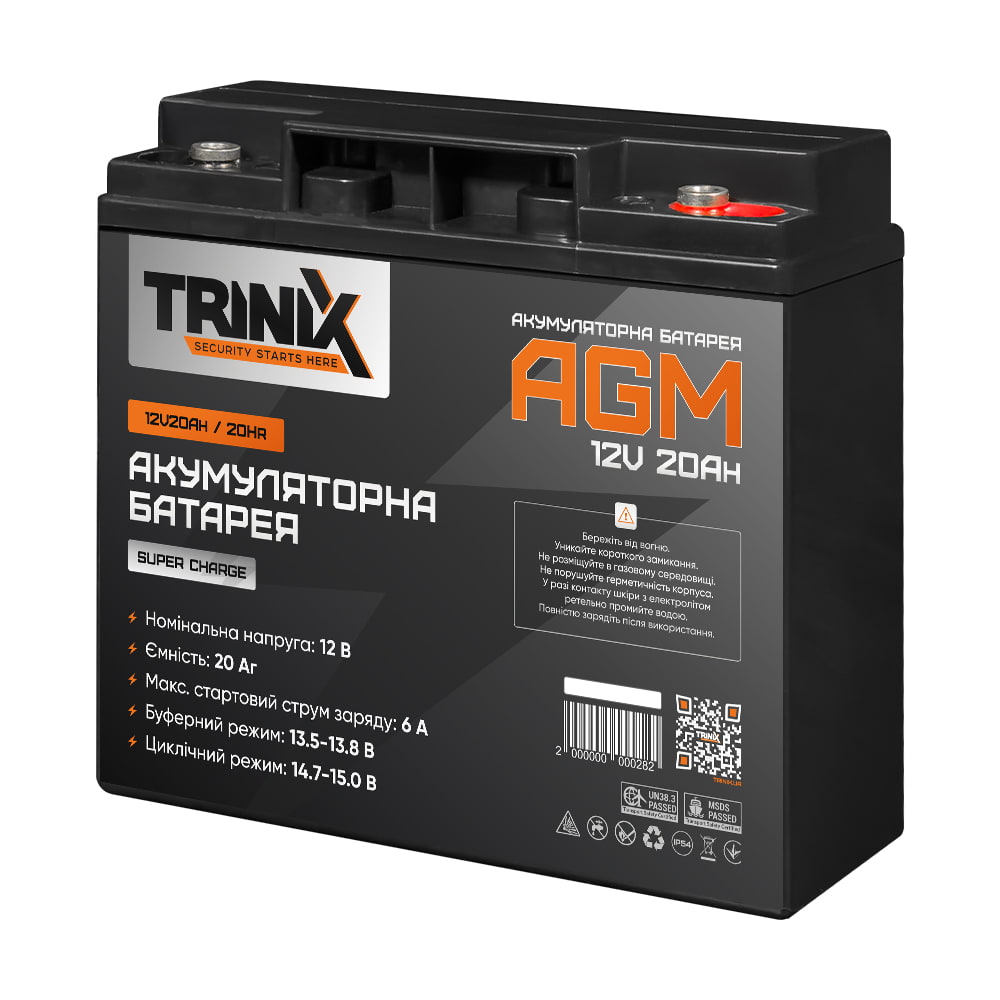

Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 20 Ah Гарантия: 12 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: AGM Емкость аккумулятора: 9 Ah Гарантия: 6 месяцев
Бренд: Trinix Тип устройства: Аккумуляторная батарея Тип аккумулятора: GEL Емкость аккумулятора: 200 Ah Гарантия: 12 месяцев
Бренд: Voltsmile Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 100 Ah Серия: V Гарантия: 10 лет
Бренд: Voltsmile Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 200 Ah Серия: W Класс защиты: IP67 Гарантия: 10 лет
ТОП
ВЕЛИКА ЄМНІСТЬ

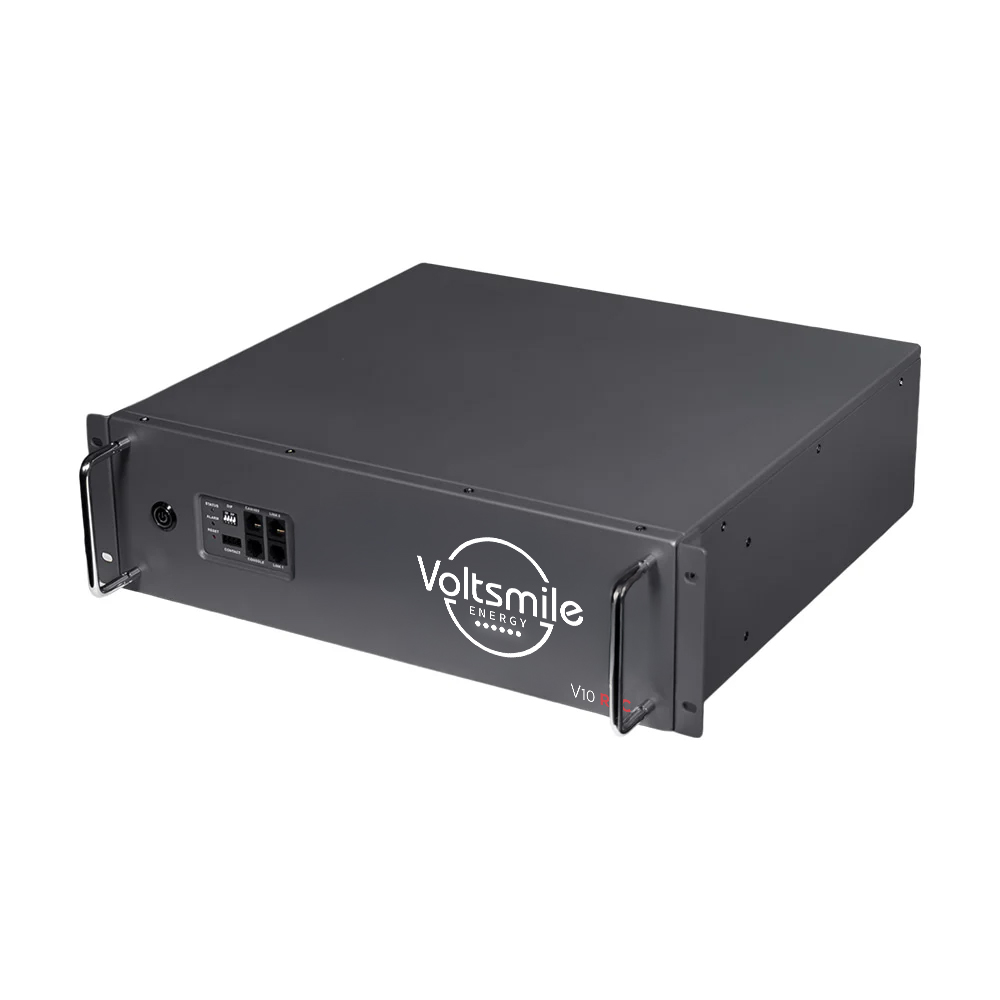

Бренд: Voltsmile Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 100 Ah Серия: RPC Гарантия: 10 лет
ВЕЛИКА ЄМНІСТЬ
Бренд: Voltsmile Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 100 Ah Wi-Fi: Да Серия: H Класс защиты: IP65 Гарантия: 10 лет

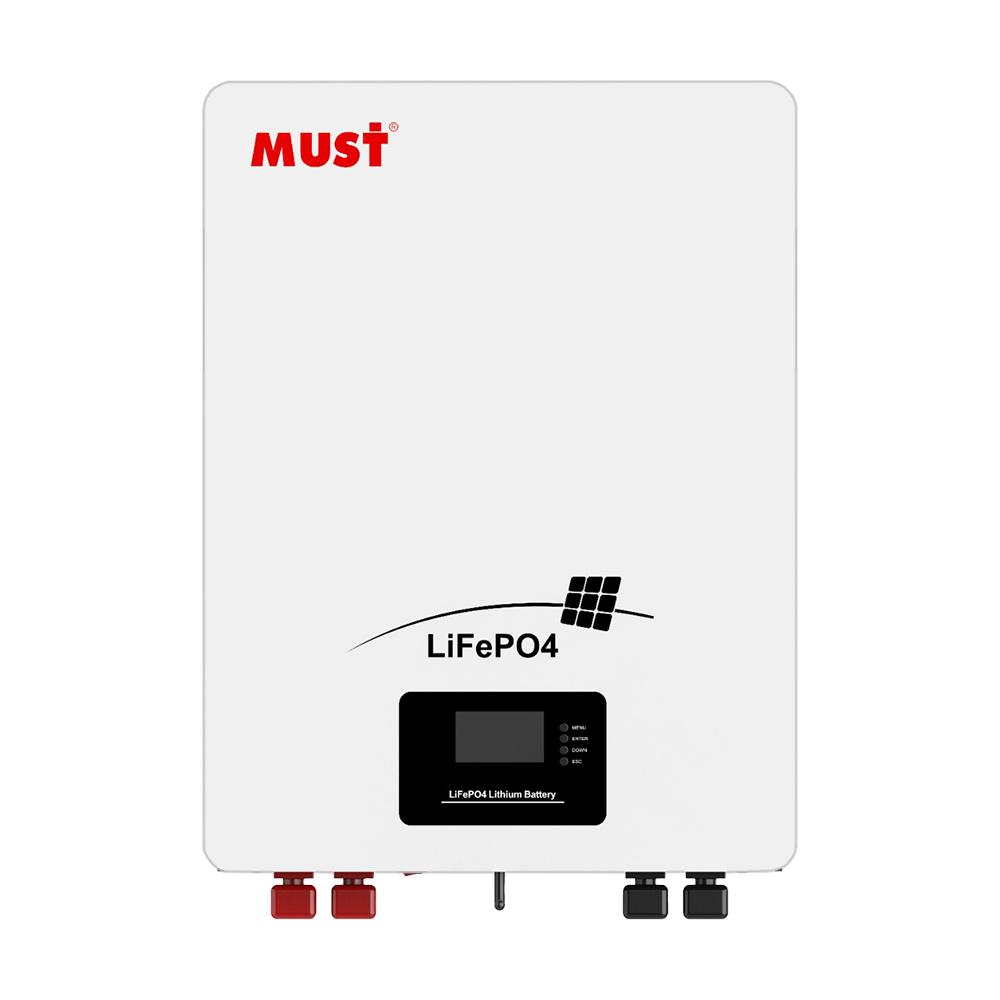

Бренд: Must Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 100 Ah Wi-Fi: Да Класс защиты: IP21 Гарантия: 12 месяцев

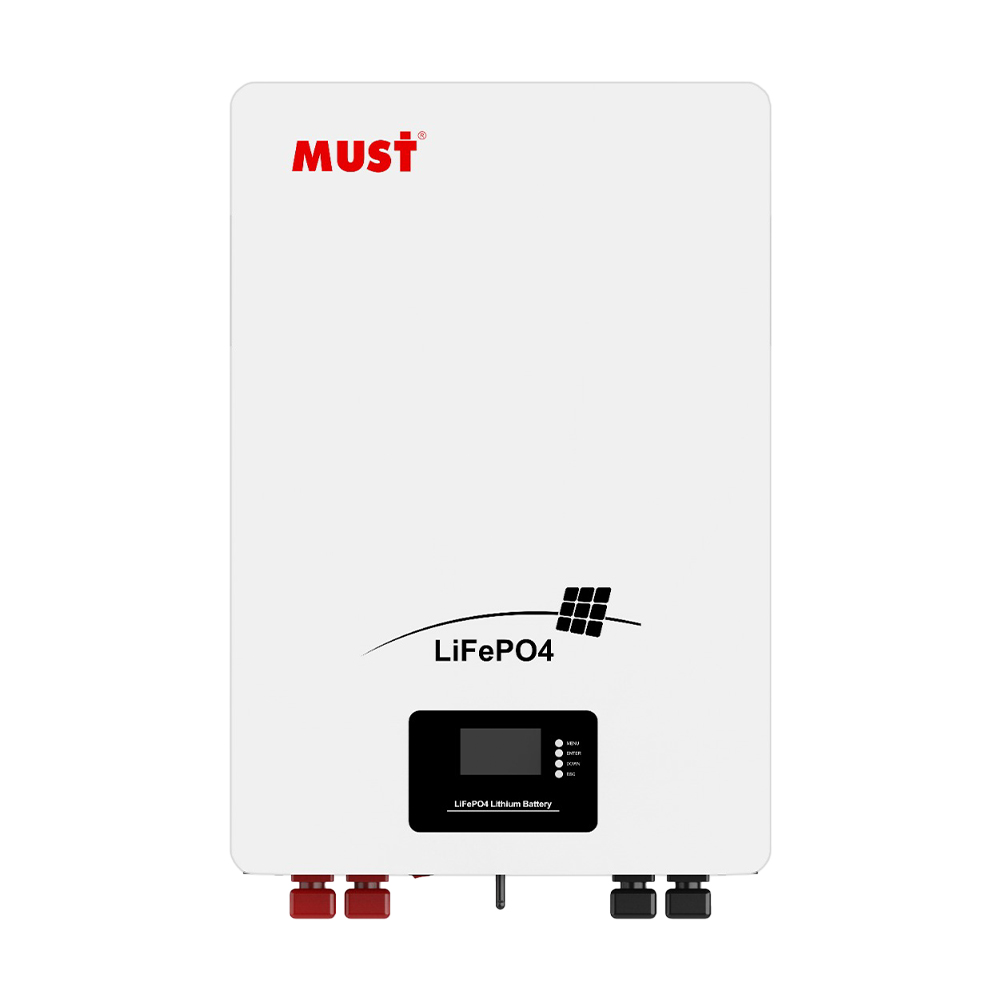

Бренд: Must Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 200 Ah Wi-Fi: Да Класс защиты: IP21 Гарантия: 12 месяцев

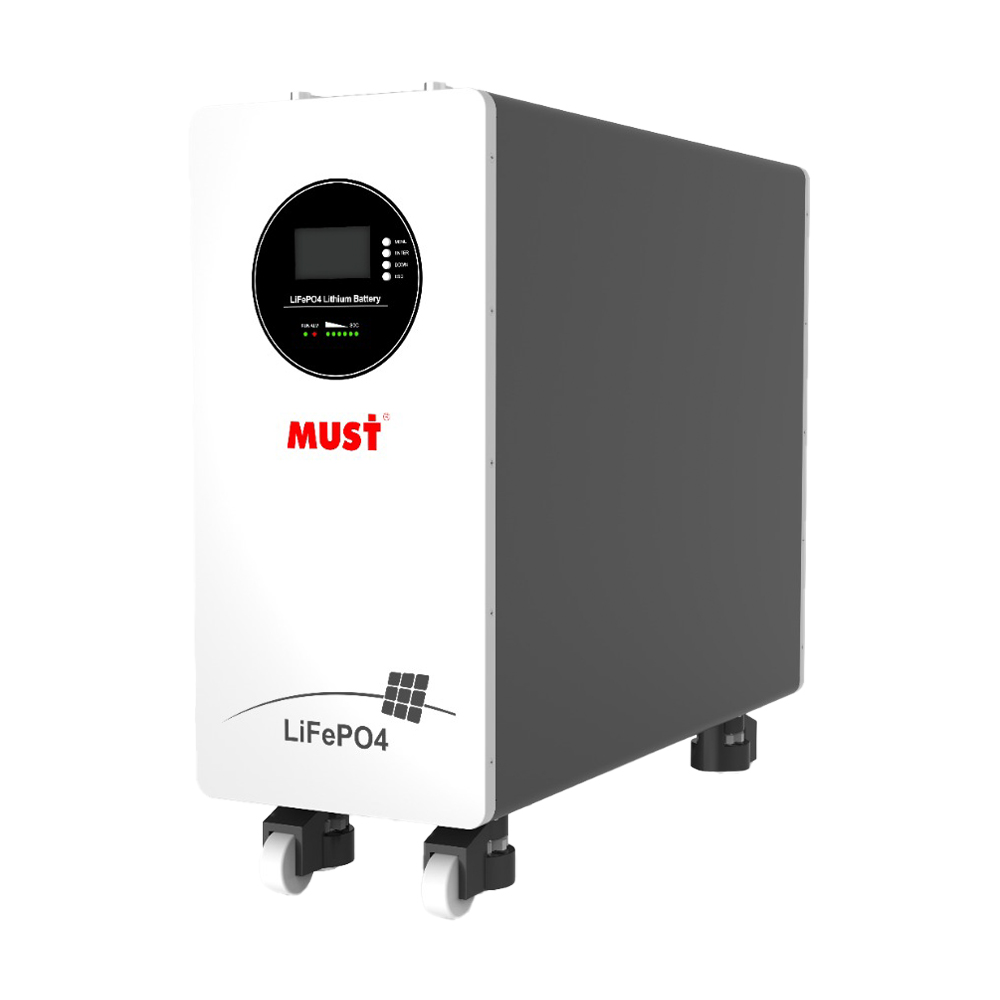

Бренд: Must Тип устройства: Аккумуляторная батарея Тип аккумулятора: LiFePo4 Емкость аккумулятора: 300 Ah Wi-Fi: Да Гарантия: 12 месяцев
