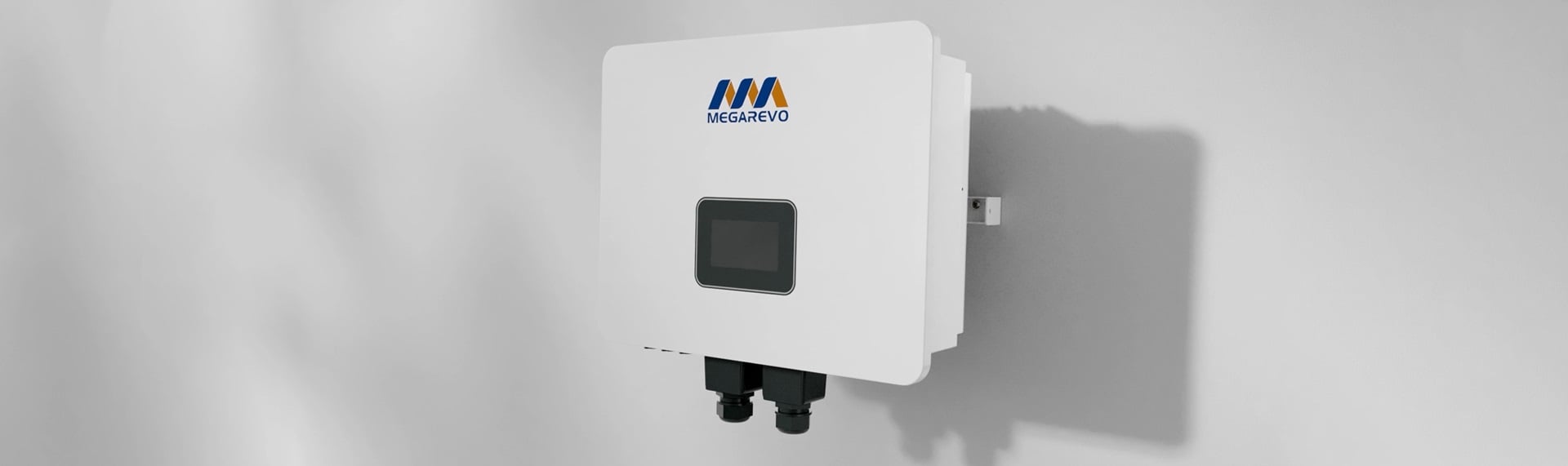

Огляд Off-Grid інвертора для сонячних панелей 5kW Megarevo 05KL1D

Пропонуємо до вашої уваги сонячний інвертор від бренду Megarevo. Модель 05KL1D має потужність 5 кВт і може виконувати широкий спектр завдань, пов'язаних з альтернативною енергетикою та забезпеченням автономності вашого житла. Його можна використовувати як у квартирі, так і у приватному будинку. Інвертор працює як з акумуляторною батареєю без підключення сонячних панелей, так і в комплексі з сонячним полем.

Застосування інвертора

Megarevo 05KL1D призначений для забезпечення автономного живлення в будинках та квартирах з використанням сонячної енергії. Він також ефективний для роботи в місцях, де відсутня постійна електромережа, або в умовах частих відключень. Інвертор може працювати з акумуляторами та підтримувати роботу побутових приладів, таких як холодильники, освітлення та навіть опалювальні системи. Це робить його універсальним рішенням для енергонезалежності.

Технічні характеристики

Megarevo 05KL1D має наступні основні параметри:

• Вихідна потужність інвертора: 5 кВт
• ККД інвертора не менше 96%
• Номінальна вихідна напруга: 230 В, 50 Гц
• Максимальна потужність сонячного поля: 7.5 кВт
• Максимальна напруга сонячного поля: 450 В
• Діапазон МРРТ трекера: від 100 до 440 В
• Максимальний струм сонячного поля: 32 А
• Діапазон напруги акумуляторних батарей: від 40 до 58 В
• Струм заряду-розряду: до 100 А
• Ступінь захисту: IP65

Охолодження та конструкція

Однією з особливостей цього інвертора є пасивне охолодження завдяки великому алюмінієвому радіатору, який займає приблизно 40% корпусу. Водночас у конструкції є додатковий вентилятор розміром 60 мм, який забезпечує циркуляцію повітря між друкованими платами для підтримки стабільної температури під час роботи на високих навантаженнях.

Інтерфейси та роз'єми

На передній панелі інвертора відсутні фізичні кнопки – всі налаштування виконуються через сенсорний екран з підсвічуванням.

Для підключення сонячних панелей передбачений MC4 роз'єм, а також є окремі роз'єми для акумуляторів – силовий та комунікаційний, які закриті захисним кожухами. Є вихід 220 В, а також окремий відсік з комунікаційними роз'ємами CAN та RS485 та роз'ємом підключення трансформатора струму. Також передбачено роз'єм із класом захисту IP65 для підключення Wi-Fi адаптера, який входить до комплекту.

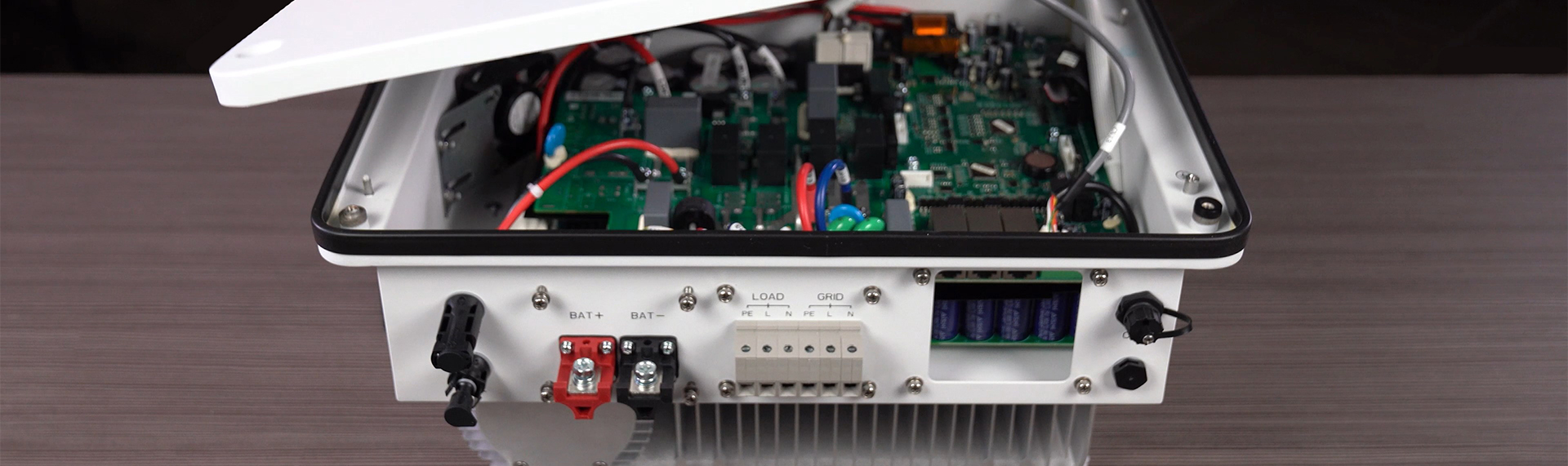

Конструкція внутрішніх елементів

Важливим елементом конструкції є гумові ущільнювачі, що проходять по всьому периметру інвертора, а також гумові шайби на кріпленнях. Це забезпечує додатковий захист від вологи та пилу. Також варто відзначити, що друковані плати частково покриті лаком, за винятком ділянок із силовими елементами, що дозволяє зберегти їхню надійність і водночас сприяє ефективному охолодженню.

Інвертор побудований на базі двох друкованих плат. Нижня плата містить силові елементи, акумулятор підключається через спеціальні шини, а силові дроти – через клеми. Всі з'єднання промарковані для зручності підключення. Всі силові елементи, такі як трансформатори, дроселі та силові транзистори. знаходяться в самому нижньому відділі та залиті спеціальним теплопровідним компаундом. Цей шар розташований у самому алюмінієвому радіаторі. Низькопрофільні конденсатори з параметрами 450 В на 70 мкФ встановлені в кількості семи штук.

Переваги інвертора Megarevo 05KL1D

• Високий коефіцієнт корисної дії (понад 96%).
• Підтримка різних типів акумуляторів (гелеві, AGM, літій-залізо-фосфатні).
• Пасивна система охолодження, яка забезпечує низький рівень шуму під час роботи.
• Зручне керування через сенсорний екран.
• Можливість роботи в паралельному та трифазному режимах.
• Ступінь захисту IP65, що забезпечує роботу у вуличних умовах.
• Висока якість збірки, що гарантує надійність роботи.

Висновок

Інвертор Megarevo 05KL1D – це надійний та потужний пристрій для автономного живлення з високим ККД та можливістю роботи в різних сценаріях, включно з паралельним та трифазним режимом. Його конструкція та компоненти дозволяють впевнено використовувати інвертор для автономних енергосистем, у тому числі на вулиці. Слідкуйте за нашими оглядами – адже в наступному відео ми протестуємо інвертор у реальних умовах із навантаженням.
