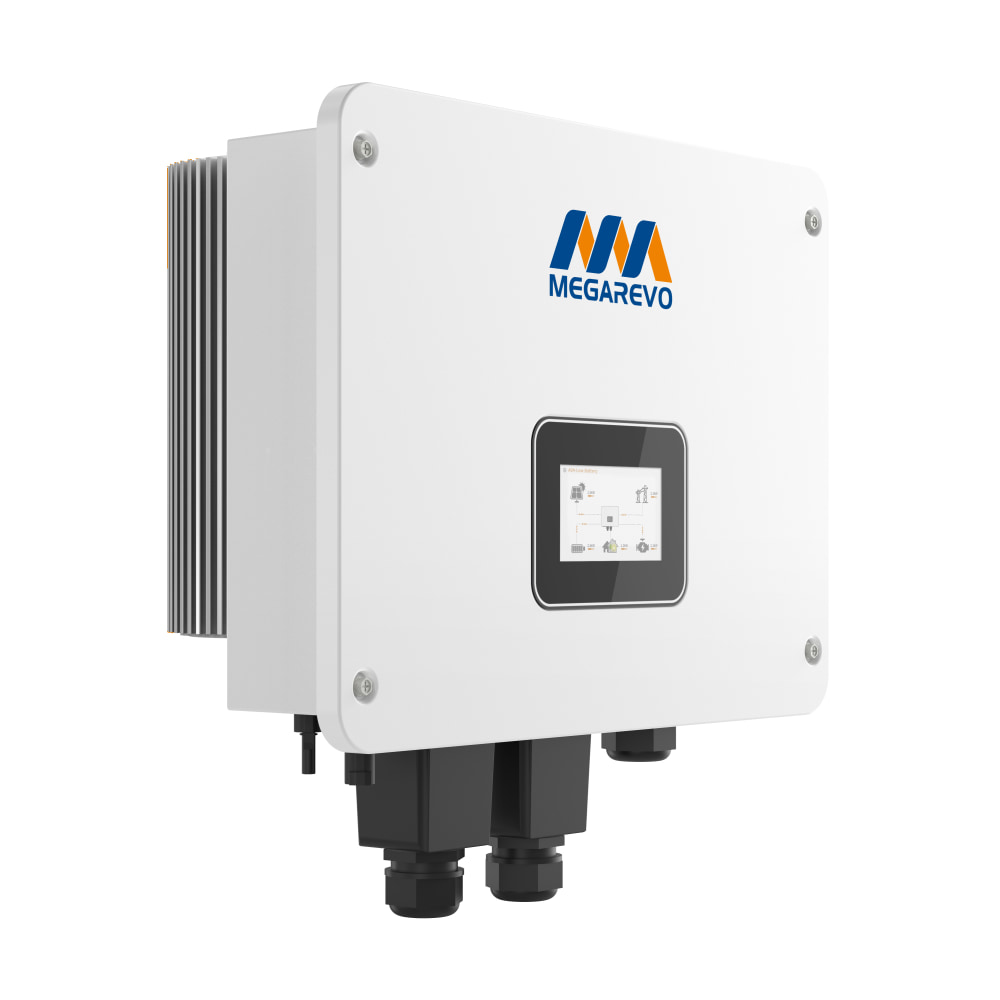

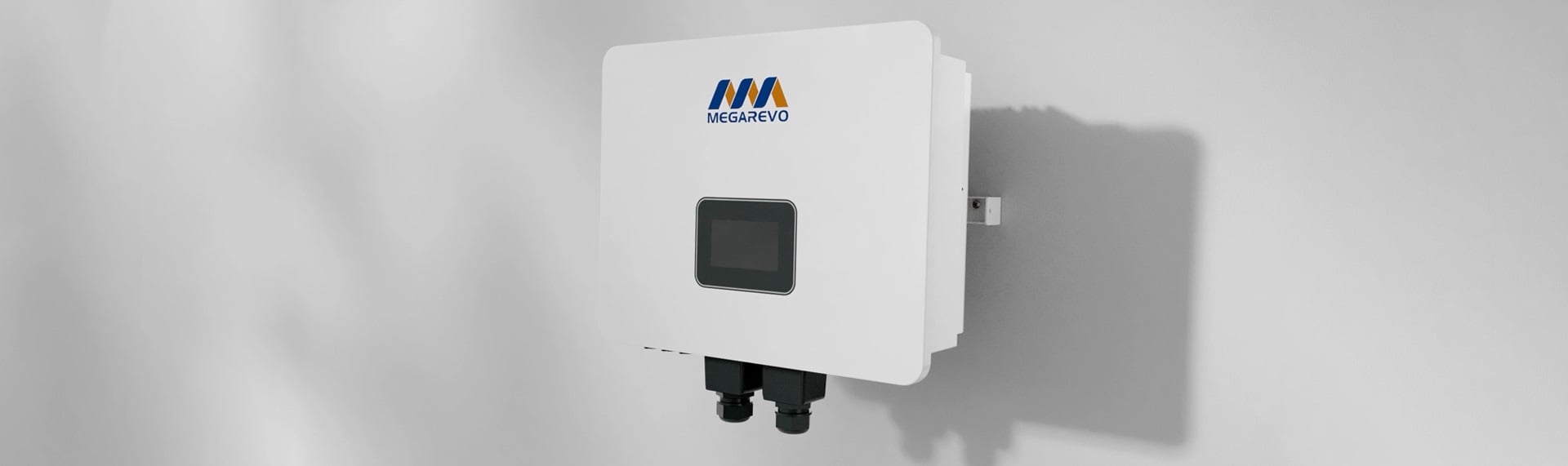

Обзор Off-Grid инвертора для солнечных панелей 5kW Megarevo 05KL1D

Предлагаем вашему вниманию солнечный инвертор от бренда Megarevo. Модель 05KL1D имеет мощность 5 кВт и может выполнять широкий спектр задач, связанных с альтернативной энергетикой и обеспечением автономности вашего жилья. Его можно использовать как в квартире, так и в частном доме. Инвертор работает как с аккумуляторной батареей без подключения солнечных панелей, так и в комплексе с солнечным полем.

Применение инвертора

Megarevo 05KL1D предназначен для обеспечения автономного питания в домах и квартирах с использованием солнечной энергии. Он также эффективен для работы в местах, где отсутствует постоянная электросеть или в условиях частых отключений. Инвертор может работать с аккумуляторами и поддерживать работу бытовых приборов, таких как холодильники, освещение и даже системы отопления. Это делает его универсальным решением для энергонезависимости.

Технические характеристики

Megarevo 05KL1D имеет следующие основные параметры:

• Выходная мощность инвертора: 5 кВт
• КПД инвертора не менее 96%
• Номинальное выходное напряжение: 230 В, 50 Гц
• Максимальная мощность солнечного поля: 7.5 кВт
• Максимальное напряжение солнечного поля: 450 В
• Диапазон МРРТ трекера: от 100 до 440 В
• Максимальный ток солнечного поля: 32 А
• Диапазон напряжения аккумуляторных батарей: от 40 до 58 В
• Ток заряда-разряда: до 100 А
• Степень защиты: IP65

Охлаждение и конструкция

Одна из особенностей этого инвертора - пассивное охлаждение благодаря большому алюминиевому радиатору, который занимает примерно 40% корпуса. В то же время, в конструкции имеется дополнительный вентилятор размером 60 мм, который обеспечивает циркуляцию воздуха между печатными платами для поддержания стабильной температуры во время работы на высоких нагрузках.

Интерфейсы и разъемы

На передней панели инвертора отсутствуют физические кнопки – все настройки выполняются через сенсорный экран с подсветкой.

Для подключения солнечных панелей предусмотрен разъем MC4, а также есть отдельные разъемы для аккумуляторов – силовой и коммуникационный, которые закрыты защитным кожухами. Есть выход 220 В, а также отдельный отсек с коммуникационными разъемами CAN и RS485 и разъем подключения трансформатора тока. Также предусмотрен разъем с классом защиты IP65 для подключения входящего в комплект Wi-Fi адаптера.

Конструкция внутренних элементов

Важным элементом конструкции являются резиновые уплотнители, проходящие по всему периметру инвертора, а также резиновые шайбы на креплениях. Это обеспечивает дополнительную защиту от влаги и пыли. Также следует отметить, что печатные платы частично покрыты лаком, за исключением участков с силовыми элементами, что позволяет сохранить их надежность и в то же время способствует эффективному охлаждению.

Инвертор построен на базе двух печатных плат. Нижняя плата содержит силовые элементы, аккумулятор подключается через специальные шины, а силовые провода – через клеммы. Все соединения промаркированы для удобства подключения. Все силовые элементы, такие как трансформаторы, дроссели и силовые транзисторы. находятся в самом нижнем отделе и залиты специальным теплопроводным компаундом. Этот слой расположен в самом алюминиевом радиаторе. Низкопрофильные конденсаторы с параметрами 450 В на 70 мкФ установлены в количестве семи штук.

Преимущества инвертора Megarevo 05KL1D

• Высокий коэффициент полезного действия (свыше 96%).
• Поддержка различных типов аккумуляторов (гелевые, AGM, литий-железо-фосфатные).
• Пассивная система охлаждения, обеспечивающая низкий уровень шума при работе.
• Удобное управление через сенсорный экран.
• Возможность работы в параллельном и трехфазном режимах.
• Степень защиты IP65, обеспечивающая работу в уличных условиях.
• Высокое качество сборки, что гарантирует надежность работы.

Вывод

Инвертор Megarevo 05KL1D – это надежное и мощное устройство для автономного питания с высоким КПД и возможностью работы в различных сценариях, включая параллельный и трехфазный режим. Его конструкция и компоненты позволяют с уверенностью использовать инвертор для автономных энергосистем, в том числе на улице. Следите за нашими обзорами – ведь в следующем видео мы протестируем инвертор в реальных условиях с нагрузкой.
