Як пришвидшити зарядку охоронної системи: огляд Tiras Charge BOOSTER

Тривалі відключення електроенергії створюють серйозну проблему для систем безпеки. Стандартні охоронні централі не розраховані на швидке відновлення заряду акумулятора за короткі проміжки часу, коли світло вмикають лише на 2-4 години. Це призводить до того, що система вимикається раніше, ніж знову з'явиться мережа.

Для вирішення цього завдання інженери Tiras розробили спеціальний модуль – Charge BOOSTER. Цей пристрій дозволяє прискорити процес заряджання, щоб встигнути накопичити енергію до наступного відключення.

Що таке Charge BOOSTER і як він працює?

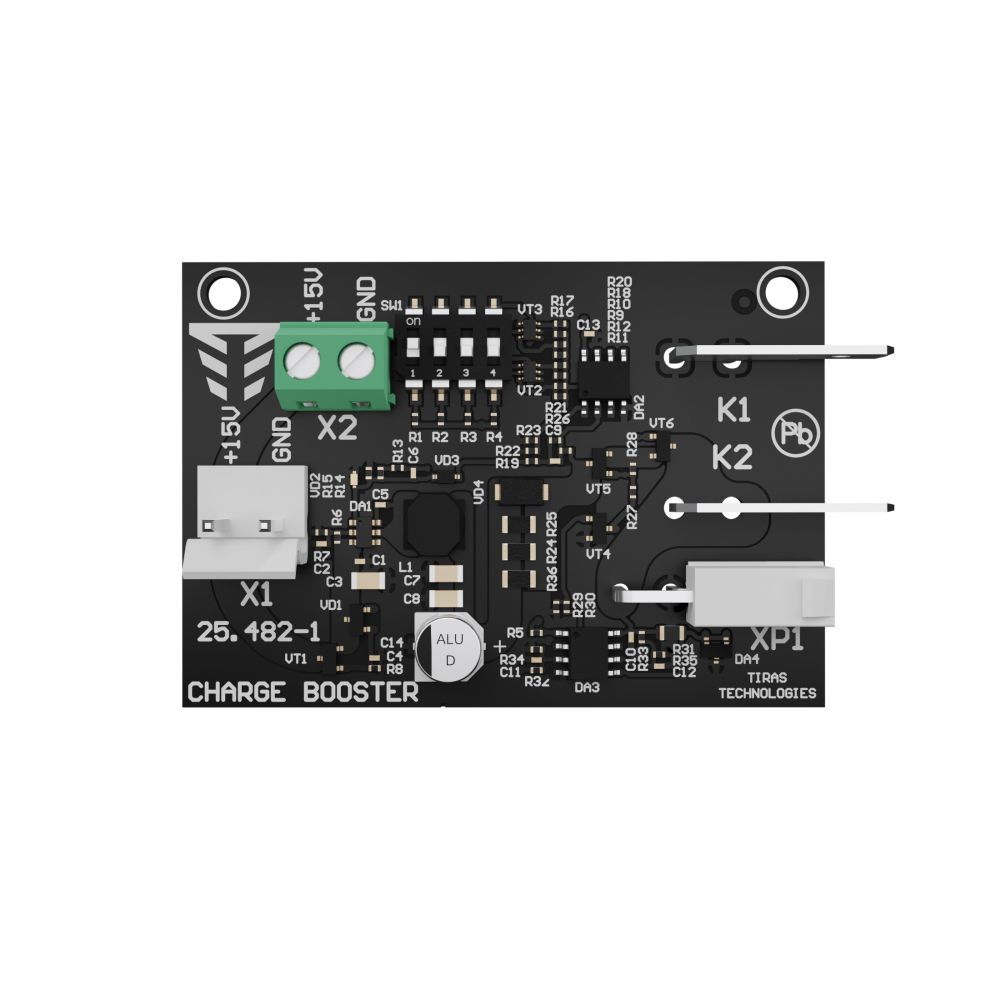

Бустер – це електронний модуль, який встановлюється в розрив ланцюга між охоронною централлю (ППК) та акумуляторною батареєю. Його головна функція – додати силу струму до стандартного показника зарядки.

Більшість охоронних приладів серії Tiras Orion заряджають батарею струмом близько 450 мА. Цього достатньо для мирного часу, але критично мало для жорстких графіків відключень. Charge BOOSTER бере додаткову енергію від блока живлення і сумує її зі струмом централі.

Користувач може самостійно налаштувати силу додаткового струму за допомогою перемикачів на платі. Доступні значення: 300, 700, 900 або 1800 мА. У сумі зі штатним струмом це дозволяє отримати від 750 до 2250 мА, що скорочує час повної зарядки у кілька разів.

Вибір акумулятора: свинець чи літій?

Ефективність роботи модуля напряму залежить від типу підключеної батареї. На ринку систем безпеки використовуються дві основні технології: свинцево-кислотні (AGM/GEL) та літій-залізо-фосфатні (LiFePO4).

Свинцево-кислотні АКБ мають суттєві фізичні обмеження. Їх не можна заряджати струмом, що перевищує 10% від їхньої ємності (0.1С). Перевищення цього порогу призводить до кипіння електроліту та швидкого виходу з ладу. Тому навіть з бустером AGM-акумулятор на 7 А·год не можна зарядити швидше ніж за 10-12 годин до повного обсягу.

Зовсім інша ситуація з літієвими батареями. Технологія LiFePO4 дозволяє приймати великі струми (до 50% від ємності) без шкоди для ресурсу. Саме в тандемі з такими батареями Charge BOOSTER розкриває свій повний потенціал.

Для побудови енергоефективної системи експерти рекомендують використовувати сучасні рішення. Наприклад, акумуляторні батареї Trinix LiFePO4 чудово підходять для роботи з підвищеними струмами заряду. Вони витримують 2000-4000 циклів розряду, що забезпечує близько 7-10 років експлуатації.

1.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 6А*год Trinix 12V6Ah LiFePO4

   Ціна з ПДВ

   1 297,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
2.

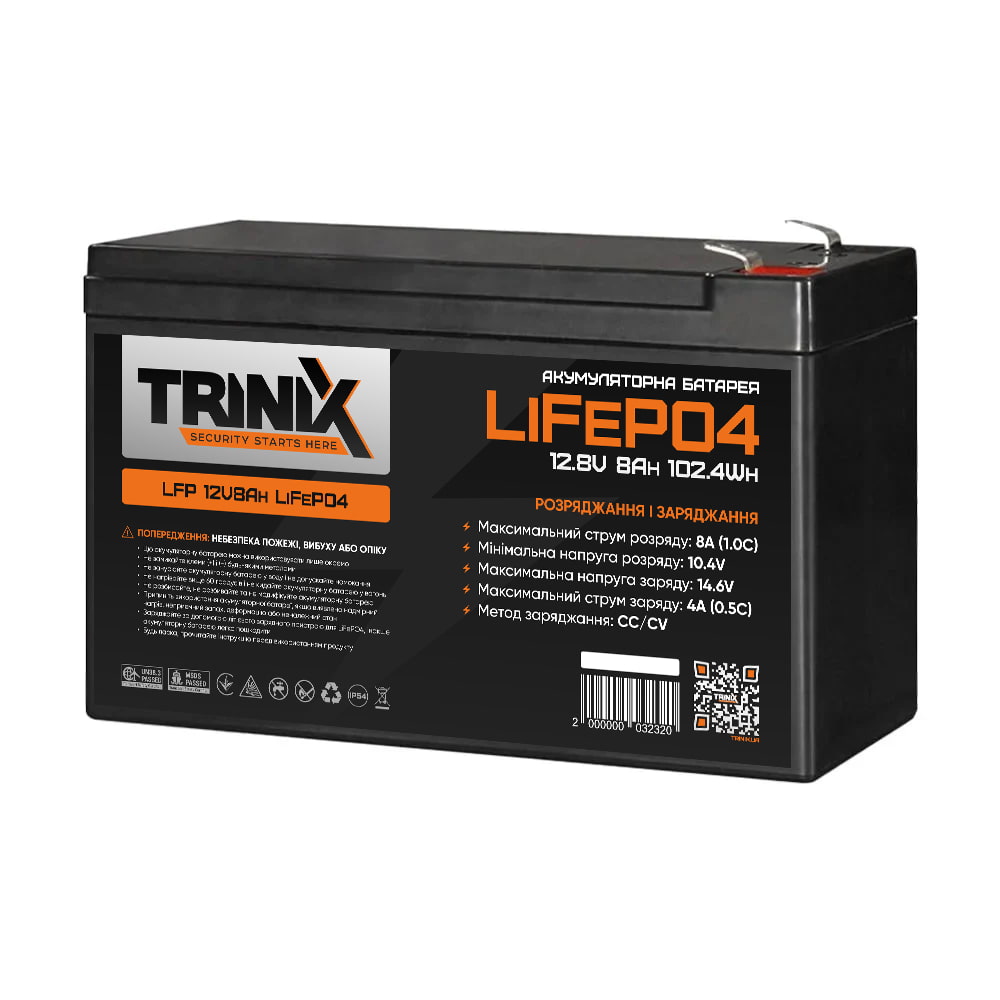

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 8А*год Trinix LFP 12V8Ah LiFePO4

   1

   Ціна з ПДВ

   1 607,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
3.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 100А*год Trinix LFP 12V100Ah LiFePO4

   Ціна з ПДВ

   11 965,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
4.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 100А*год Trinix TLFP-12100 Ultra LiFePO4 з Bluetooth (Black)

   1

   Ціна з ПДВ

   13 500,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
5.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 38А*год Trinix 12V38Ah LiFePO4

   Ціна з ПДВ

   6 930,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
6.

   Акумуляторна батарея літій-залізо-фосфатна 25.6В 100А*год Trinix TLFP-24100 Ultra LiFePO4 з Bluetooth (Black)

   Ціна з ПДВ

   26 235,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
7.

   Акумуляторна батарея літій-залізо-фосфатна 12В 150А*год Trinix 12V150Ah LiFePO4

   Ціна з ПДВ

   17 965,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
8.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 70А*год Trinix 12V70Ah LiFePO4

   Ціна з ПДВ

   10 500,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
9.

   Акумуляторна батарея літій-залізо-фосфатна 12.8В 200А*год Trinix LFP 12V200Ah LiFePO4

   Ціна з ПДВ

   22 500,00 ₴

   Купити

   Додати до списку бажань Додати для порівняння
10.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 10А*год Trinix TLFP-1210S Ultra LiFePO4 (Orange)

    1 829,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
11.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 12А*год Trinix TLFP-1212S1 Ultra LiFePO4

    0,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
12.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 200А*год Trinix TLFP-12200 Ultra LiFePO4 з Bluetooth (Black)

    23 841,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
13.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 42А*год Trinix TLFP-1242 Ultra LiFePO4 (Black)

    7 303,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
14.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 12А*год Trinix LFP 12V12Ah LiFePO4

    1

    1 983,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
15.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 18А*год Trinix TLFP-1218 Ultra LiFePO4 (Orange)

    3 339,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
16.

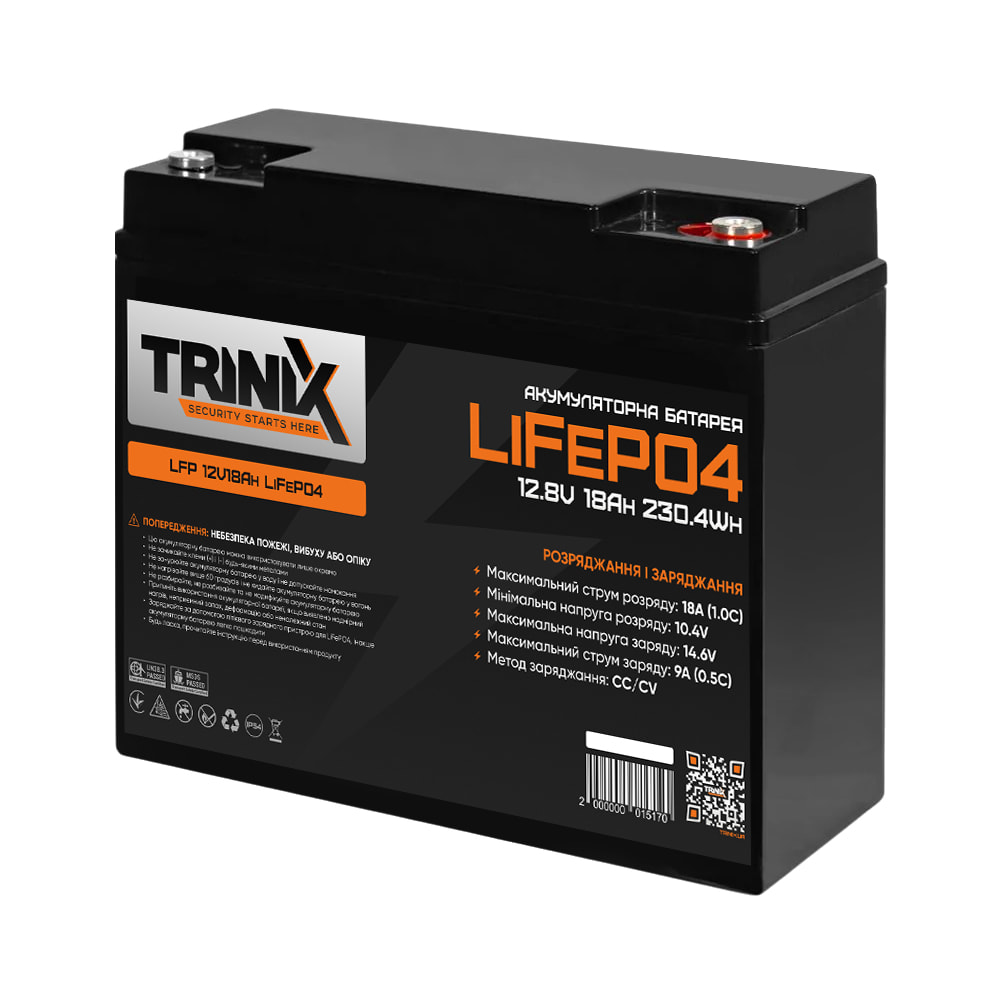

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 18А*год Trinix LFP 12V18Ah LiFePO4

    3 339,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
17.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 9.2А*год Trinix TLFP-1209 Ultra LiFePO4

    0,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
18.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 12А*год Trinix TLFP-1212 Ultra LiFePO4 (Black)

    2 159,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
19.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 12А*год Trinix TLFP-1212S Ultra LiFePO4 (Orange)

    7

    2 031,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння
20.

    Акумуляторна батарея літій-залізо-фосфатна 12.8В 20А*год Trinix LFP 12V20Ah LiFePO4

    1

    3 750,00 ₴

    Наявність уточнюйте

    Додати до списку бажань Додати для порівняння

Порівняння типів акумуляторів для швидкої зарядки

Щоб зрозуміти різницю, розглянемо плюси та мінуси обох технологій у контексті використання з бустером.

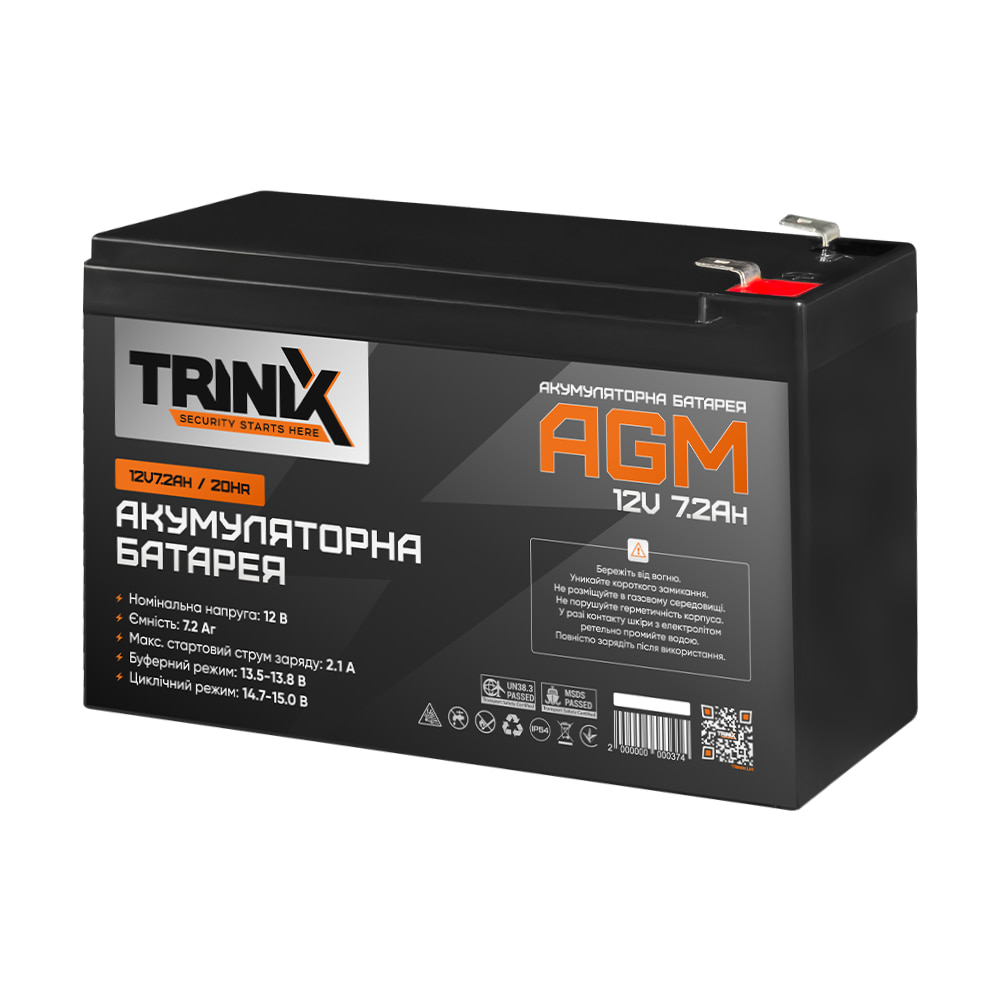

Свинцево-кислотні (AGM):

• плюси: низька початкова вартість, доступність;
• мінуси: повільна зарядка, малий ресурс (3-5 років), чутливість до глибоких розрядів.

Літій-залізо-фосфатні (LiFePO4):

• плюси: дуже швидка зарядка (2-5 годин), стабільна напруга, величезний ресурс циклів;
• мінуси: вища початкова ціна, потреба в оновленні прошивки ППК.

Вибір на користь літію є економічно обґрунтованим у довгостроковій перспективі. Вартість одного вату збереженої енергії за весь термін служби у них виходить нижчою.

Алгоритми підключення модуля

Існує кілька сценаріїв використання Charge BOOSTER залежно від наявного обладнання та потреб об'єкта. Розглянемо найпоширеніші варіанти на прикладі ППК Orion NOVA M.

Варіант 1. Використання штатного блока живлення

Цей метод підходить, якщо потрібно лише трохи пришвидшити зарядку свинцевого акумулятора, не купуючи нове обладнання:

1. Вимкніть живлення 220В та від'єднайте АКБ.
2. Перемкніть вихід штатного блока живлення (PSU25-15) з плати централі на вхід Charge BOOSTER.
3. Підключіть дроти зарядки від централі до відповідних клем модуля.
4. Встановіть перемикач №1 на модулі в активне положення (+300 мА).
5. Підключіть АКБ до виходу модуля.

Результат. Ви отримаєте сумарний струм близько 750 мА. Це дозволить за перші 2 години блекауту «залити» в батарею майже вдвічі більше енергії, ніж без бустера. Проте загальний час повної зарядки AGM батареї все одно залишиться значним.

Варіант 2. Заміна штатного БЖ на потужніший

Цей варіант підходить для тих, хто хоче підвищити ефективність системи, замінивши лише один компонент:

1. Демонтуйте штатний блок PSU25-15 (25 Вт) та встановіть на його місце потужніший PSU35-15 (35 Вт).
2. Виконайте підключення дротів аналогічно до інструкції з Варіанту 1.
3. Встановіть перемикач №2 на модулі в активне положення (+700 мА).
4. Підключіть акумулятор до клем модуля.

Результат. Сумарний струм заряду складе 1150 мА. Цього достатньо, щоб зарядити LiFePO4 акумулятор ємністю 7-8 А·год за 7-8 годин. Для свинцевих батарей 7 А·год такий струм вже є гранично допустимим і не рекомендується для постійного використання.

Варіант 3. Максимальна швидкість з додатковим блоком живлення

Цей варіант є оптимальним для LiFePO4 акумуляторів, як-от від бренду Trinix, ємністю 7-9 А·год. Він дозволяє зарядити систему з 0 до 100% за 5-6 годин:

1. Встановіть у корпус ППК додатковий блок живлення (PSU25-15). Місця в корпусі NOVA M вистачає для розміщення двох блоків на боці.
2. Вихід нового БЖ підключіть виключно до входу живлення Charge BOOSTER.
3. Дроти зарядки від плати ППК під'єднайте до входу модуля.
4. Увімкніть перемикач №4 на модулі (+1800 мА).
5. З'єднайте вихід модуля з клемами LiFePO4 акумулятора.

Результат. Сумарний струм заряду складе 2250 мА. Вся потужність додаткового БЖ піде на зарядку. Це забезпечує повну автономність навіть за графіків відключень 4/4.

Варіант 4. Використання зовнішнього джерела живлення

Цей метод актуальний, якщо на об'єкті вже встановлені сторонні безперебійники або блоки живлення:

1. Переконайтеся, що зовнішній блок живлення видає напругу в діапазоні 14.5-30 В.
2. Прокладіть кабель від зовнішнього БЖ до корпусу централі.
3. Підключіть живлення до вхідних клем Charge BOOSTER.
4. Оберіть положення перемикача (від 1 до 4) залежно від потужності зовнішнього блока.

Результат. Це дає гнучкість у виборі обладнання. Ви можете збільшити струм заряду без використання фірмових блоків живлення Tiras, використовуючи наявні ресурси об'єкта.

Важливі застереження

Не всі акумулятори можна пришвидшувати. Категорично не рекомендується використовувати Charge BOOSTER з малими AGM-акумуляторами ємністю 1.2 або 2.2 А·год (які стоять у датчиках або малих централях).

Для таких батарей оптимальний струм заряду складає 200-220 мА. Будь-яке збільшення струму призведе до перегріву, деформації корпусу та миттєвої втрати ємності. Використовуйте бустер тільки для батарей ємністю від 7 А·год і вище.

Пам'ятайте, що для роботи з LiFePO4 акумуляторами необхідно оновити прошивку ППК Orion NOVA. Підтримка реалізована у версіях плати HW2 (прошивка 2.7.8 і вище) та HW3 (прошивка 3.8.3 і вище).

Висновки

Charge BOOSTER – це дієвий інструмент для адаптації охоронної системи до умов нестабільного електропостачання. Він не просто додає струм, а дозволяє керувати процесом енергозабезпечення.

Для досягнення найкращого результату варто відмовитися від застарілих свинцевих батарей. Комбінація модуля бустера, додаткового блока живлення та якісного LiFePO4 акумулятора гарантує, що об'єкт залишиться під охороною навіть у найскладнішу зиму.

Щоб реалізувати таку схему на практиці, важливо використовувати перевірені компоненти. Придбати Tiras Charge BOOSTER, надійні акумуляторні батареї Trinix та інше охоронне обладнання можна в магазині Triniti-SB. Експерти компанії допоможуть підібрати правильну конфігурацію резервного живлення для конкретного об'єкта.
