Как ускорить зарядку охранной системы: обзор Tiras Charge BOOSTER

Длительные отключения электроэнергии создают серьезную проблему для систем безопасности. Стандартные охранные централи не рассчитаны на быстрое восстановление заряда аккумулятора за короткие промежутки времени, когда свет включают всего на 2-4 часа. Это приводит к тому, что система отключается раньше, чем снова появится сеть.

Для решения этой задачи инженеры Tiras разработали специальный модуль – Charge BOOSTER. Это устройство позволяет ускорить процесс зарядки, чтобы успеть накопить энергию до следующего отключения.

Что такое Charge BOOSTER и как он работает?

Бустер – это электронный модуль, который устанавливается в разрыв цепи между охранной централью (ППК) и аккумуляторной батареей. Его главная функция – добавить силу тока к стандартному показателю зарядки.

Большинство охранных приборов серии Tiras Orion заряжают батарею током около 450 мА. Этого достаточно для мирного времени, но критически мало для жестких графиков отключений. Charge BOOSTER берет дополнительную энергию от блока питания и суммирует ее с током централи.

Пользователь может самостоятельно настроить силу дополнительного тока с помощью переключателей на плате. Доступные значения: 300, 700, 900 или 1800 мА. В сумме со штатным током это позволяет получить от 750 до 2250 мА, что сокращает время полной зарядки в несколько раз.

Выбор аккумулятора: свинец или литий?

Эффективность работы модуля напрямую зависит от типа подключенной батареи. На рынке систем безопасности используются две основные технологии: свинцово-кислотные (AGM/GEL) и литий-железо-фосфатные (LiFePO4).

Свинцово-кислотные АКБ имеют существенные физические ограничения. Их нельзя заряжать током, превышающим 10% от их емкости (0.1С). Превышение этого порога приводит к кипению электролита и быстрому выходу из строя. Поэтому даже с бустером AGM-аккумулятор на 7 А·ч нельзя зарядить быстрее чем за 10-12 часов до полного объема.

Совсем другая ситуация с литиевыми батареями. Технология LiFePO4 позволяет принимать большие токи (до 50% от емкости) без вреда для ресурса. Именно в тандеме с такими батареями Charge BOOSTER раскрывает свой полный потенциал.

Для построения энергоэффективной системы эксперты рекомендуют использовать современные решения. Например, аккумуляторные батареи Trinix LiFePO4 отлично подходят для работы с повышенными токами заряда. Они выдерживают 2000-4000 циклов разряда, что обеспечивает около 7-10 лет эксплуатации.

1.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 6А*ч Trinix 12V6Ah LiFePO4

   Цена с НДС

   1 297,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 8А*ч Trinix LFP 12V8Ah LiFePO4

   1

   Цена с НДС

   1 607,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
3.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 100А*ч Trinix LFP 12V100Ah LiFePO4

   Цена с НДС

   11 965,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
4.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 100А*ч Trinix TLFP-12100 Ultra LiFePO4 с Bluetooth (Black)

   1

   Цена с НДС

   13 500,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
5.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 38А*ч Trinix 12V38Ah LiFePO4

   Цена с НДС

   6 930,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
6.

   Аккумуляторная батарея литий-железо-фосфатная 25.6В 100А*ч Trinix TLFP-24100 Ultra LiFePO4 с Bluetooth (Black)

   Цена с НДС

   26 235,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
7.

   Аккумуляторная батарея литий-железо-фосфатная 12В 150А*ч Trinix 12V150Ah LiFePO4

   Цена с НДС

   17 965,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
8.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 70А*ч Trinix 12V70Ah LiFePO4

   Цена с НДС

   10 500,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
9.

   Аккумуляторная батарея литий-железо-фосфатная 12.8В 200А*ч Trinix LFP 12V200Ah LiFePO4

   Цена с НДС

   22 500,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
10.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 12А*ч Trinix LFP 12V12Ah LiFePO4

    1

    1 983,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
11.

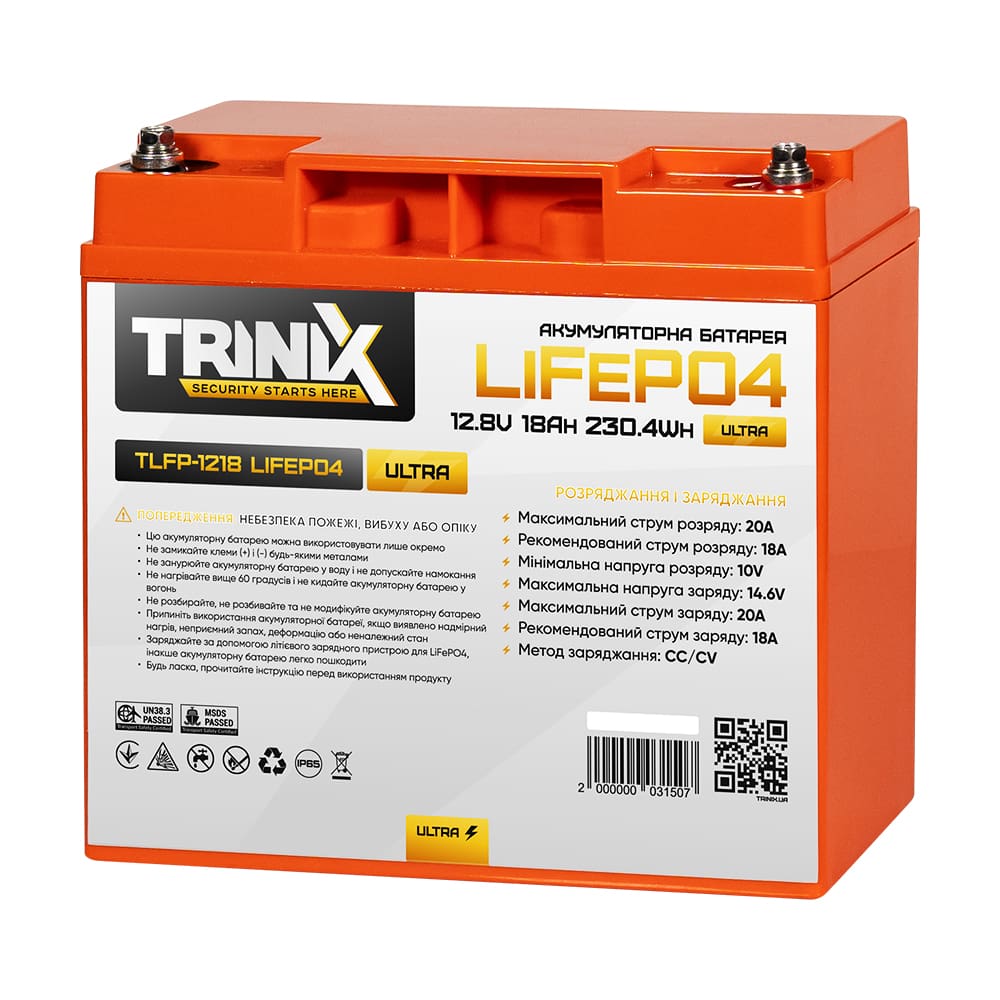

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 18А*ч Trinix TLFP-1218 Ultra LiFePO4 (Orange)

    3 339,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
12.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 18А*ч Trinix LFP 12V18Ah LiFePO4

    3 339,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
13.

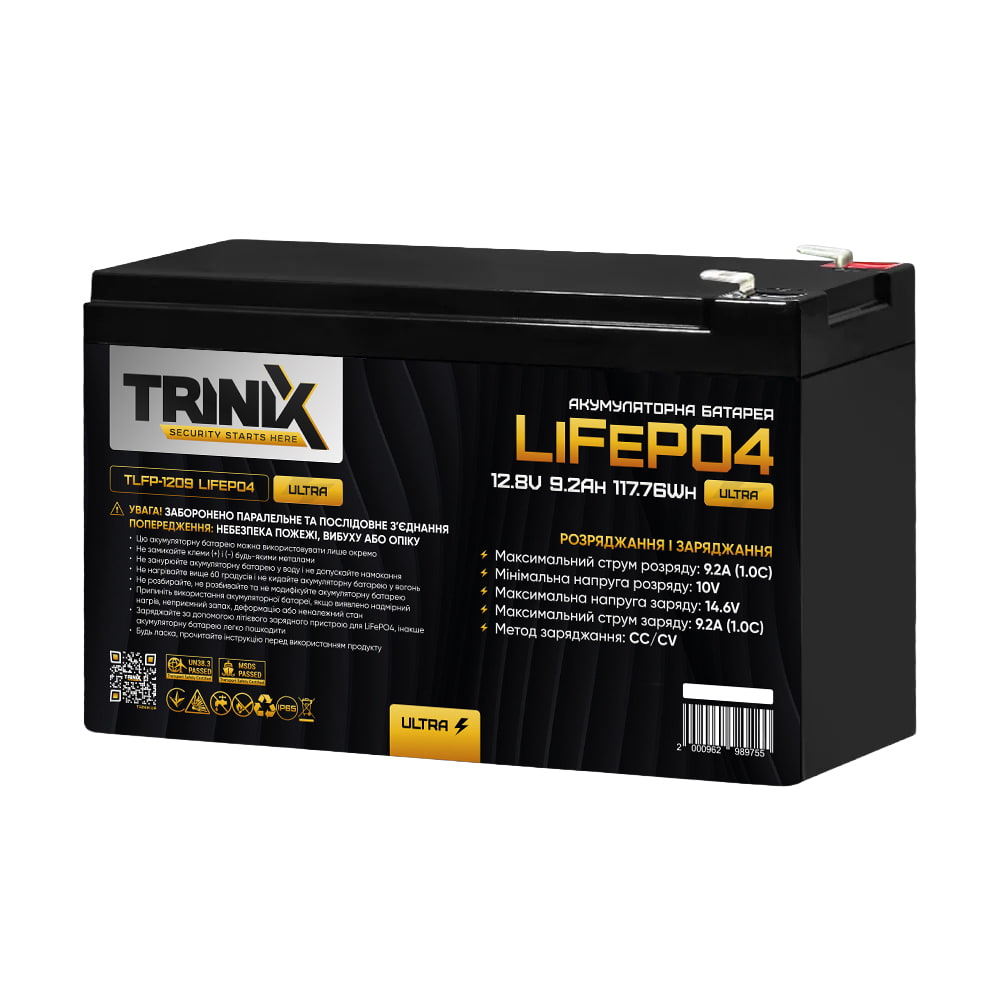

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 9.2А*ч Trinix TLFP-1209 Ultra LiFePO4

    0,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
14.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 12А*ч Trinix TLFP-1212 Ultra LiFePO4 (Black)

    2 159,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
15.

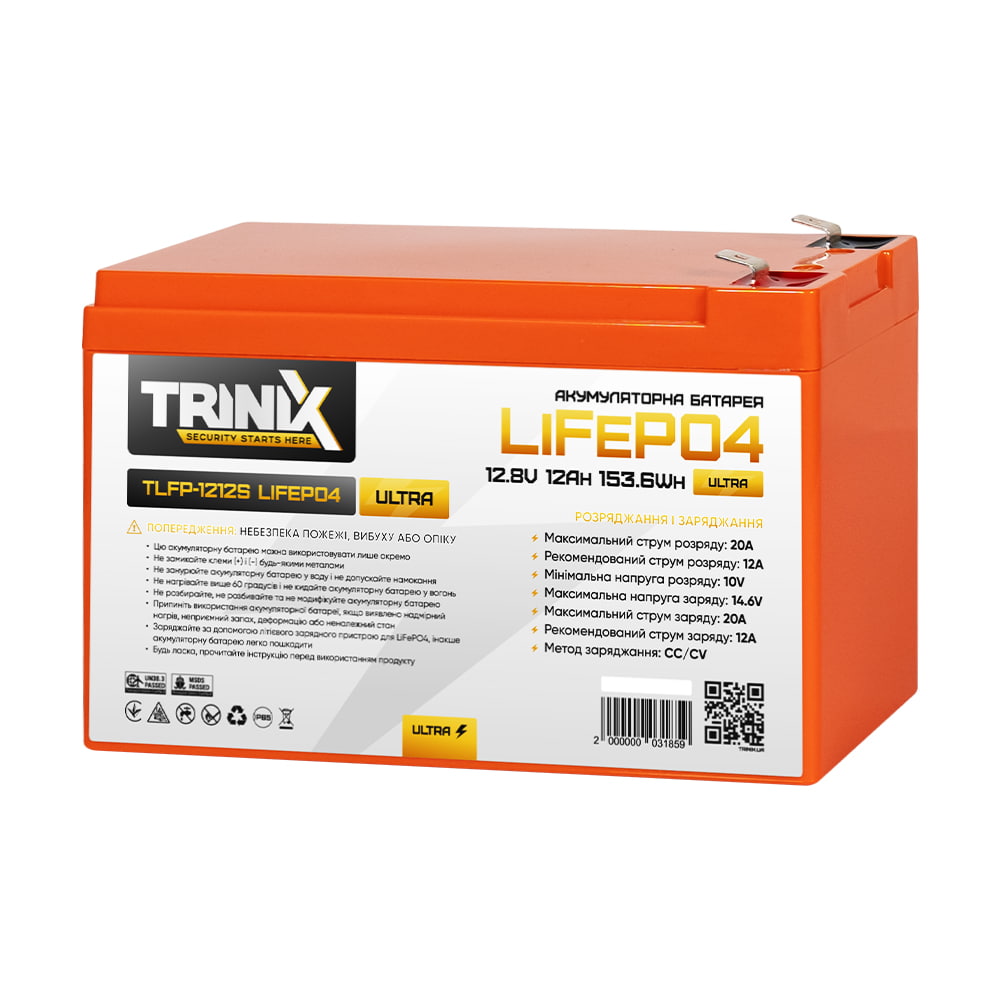

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 12А*ч Trinix TLFP-1212S Ultra LiFePO4 (Orange)

    7

    2 031,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
16.

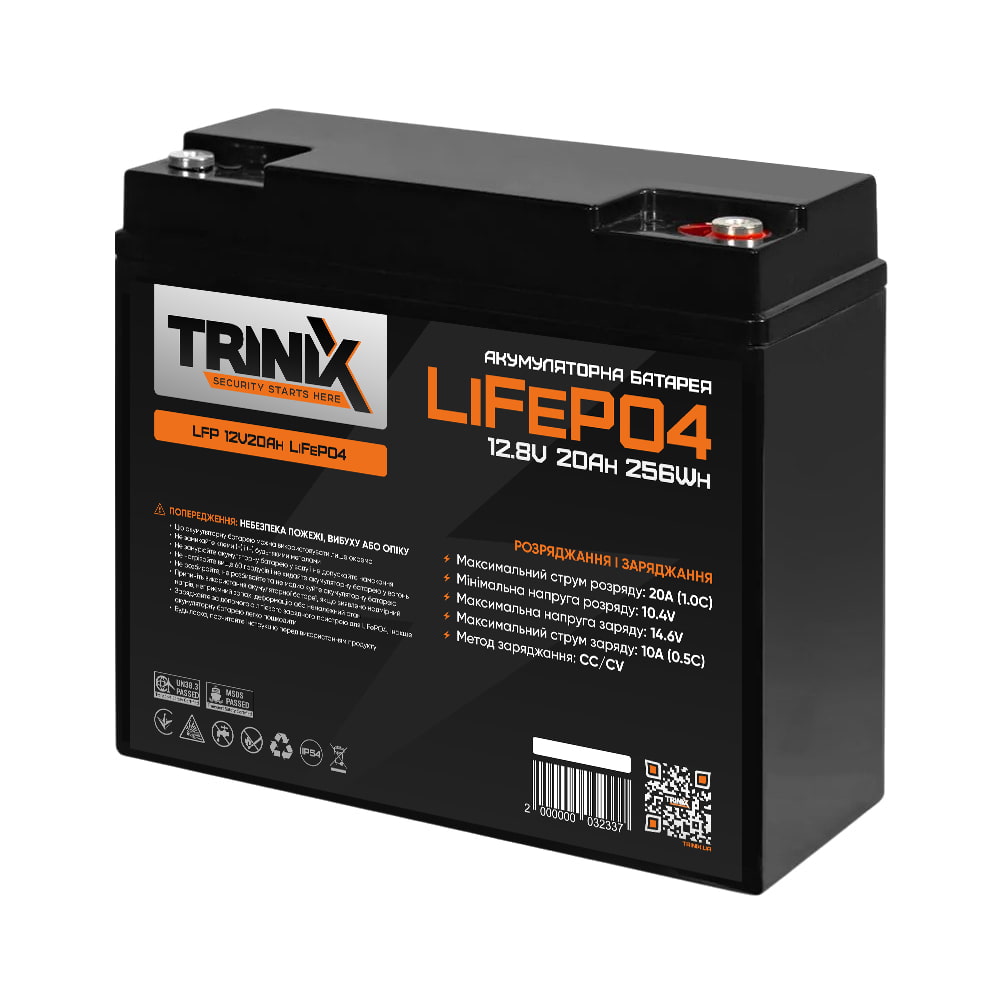

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 20А*ч Trinix LFP 12V20Ah LiFePO4

    1

    3 750,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
17.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 6А*ч Trinix TLFP-1206 Ultra LiFePO4 (Black)

    1 365,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
18.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 10А*ч Trinix TLFP-1212S Ultra LiFePO4 (Orange)

    1 829,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
19.

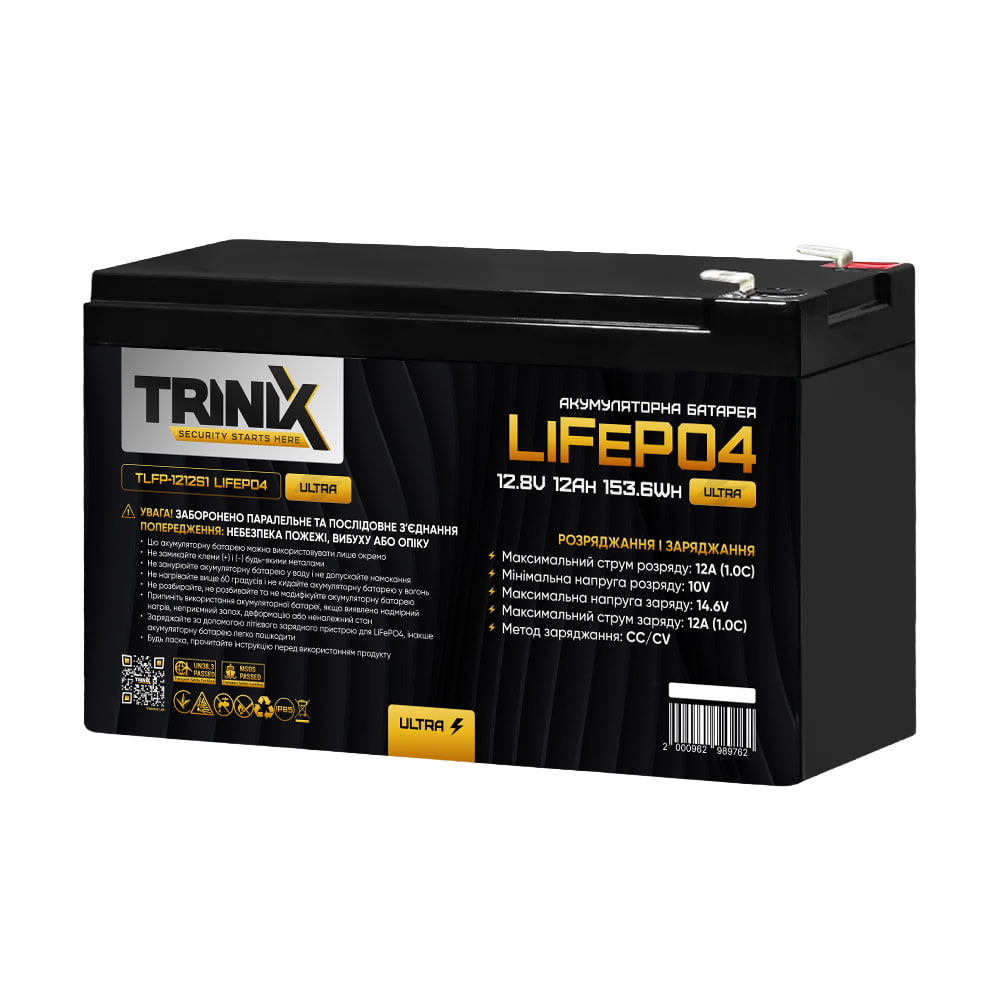

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 12А*ч Trinix TLFP-1212S1 Ultra LiFePO4

    0,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение
20.

    Аккумуляторная батарея литий-железо-фосфатная 12.8В 200А*ч Trinix TLFP-12200 Ultra LiFePO4 с Bluetooth (Black)

    23 841,00 ₴

    Наличие уточняйте

    Добавить в список желаний Добавить в сравнение

Сравнение типов аккумуляторов для быстрой зарядки

Чтобы понять разницу, рассмотрим плюсы и минусы обеих технологий в контексте использования с бустером.

Свинцово-кислотные (AGM):

• плюсы: низкая начальная стоимость, доступность;
• минусы: медленная зарядка, малый ресурс (3-5 лет), чувствительность к глубоким разрядам.

Литий-железо-фосфатные (LiFePO4):

• плюсы: очень быстрая зарядка (2-5 часов), стабильное напряжение, огромный ресурс циклов;
• минусы: более высокая начальная цена, необходимость обновления прошивки ППК.

Выбор в пользу лития является экономически обоснованным в долгосрочной перспективе. Стоимость одного ватта сохраненной энергии за весь срок службы у них получается ниже.

Алгоритмы подключения модуля

Существует несколько сценариев использования Charge BOOSTER в зависимости от имеющегося оборудования и потребностей объекта. Рассмотрим самые распространенные варианты на примере ППК Orion NOVA M.

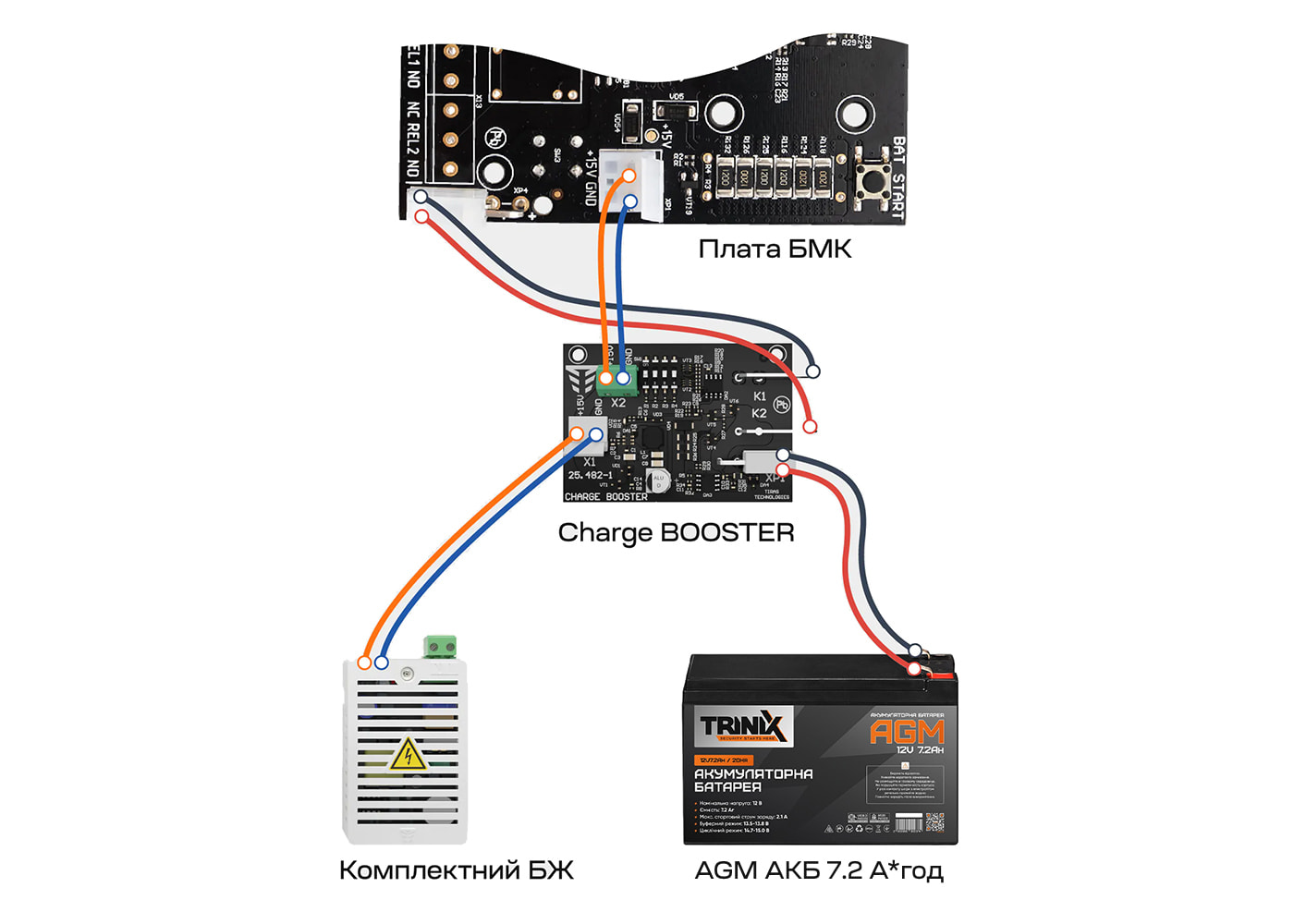

Вариант 1. Использование штатного блока питания

Этот метод подходит, если нужно лишь немного ускорить зарядку свинцового аккумулятора, не покупая новое оборудование:

1. Отключите питание 220В и отсоедините АКБ.
2. Переключите выход штатного блока питания (PSU25-15) с платы централи на вход Charge BOOSTER.
3. Подключите провода зарядки от централи к соответствующим клеммам модуля.
4. Установите переключатель №1 на модуле в активное положение (+300 мА).
5. Подключите АКБ к выходу модуля.

Результат. Вы получите суммарный ток около 750 мА. Это позволит за первые 2 часа блэкаута «залить» в батарею почти вдвое больше энергии, чем без бустера. Однако общее время полной зарядки AGM батареи все равно останется значительным.

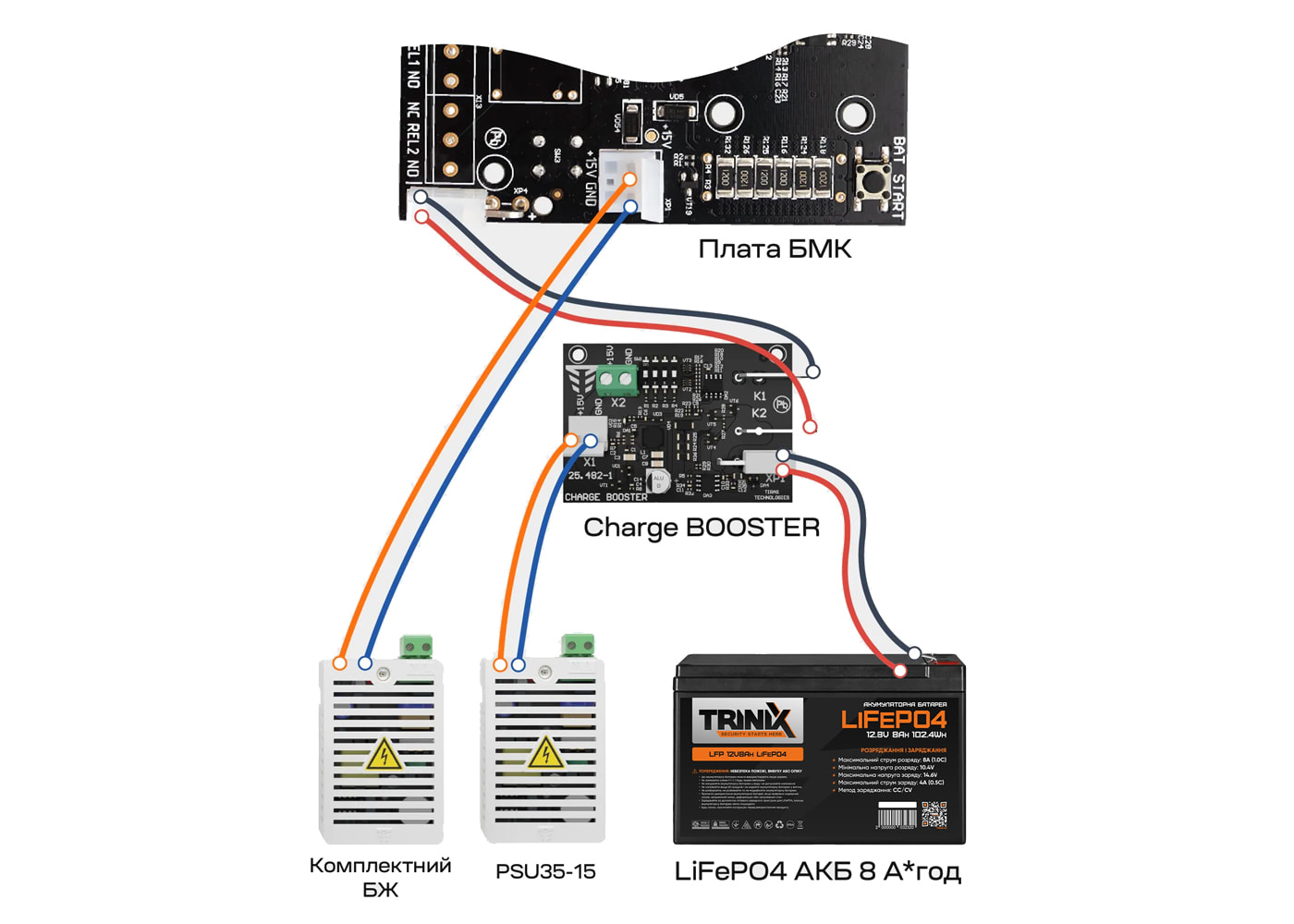

Вариант 2. Замена штатного БП на более мощный

Этот вариант подходит для тех, кто хочет повысить эффективность системы, заменив лишь один компонент:

1. Демонтируйте штатный блок PSU25-15 (25 Вт) и установите на его место более мощный PSU35-15 (35 Вт).
2. Выполните подключение проводов аналогично инструкции из Варианта 1.
3. Установите переключатель №2 на модуле в активное положение (+700 мА).
4. Подключите аккумулятор к клеммам модуля.

Результат. Суммарный ток заряда составит 1150 мА. Этого достаточно, чтобы зарядить LiFePO4 аккумулятор емкостью 7-8 А·ч за 7-8 часов. Для свинцовых батарей 7 А·ч такой ток уже является предельно допустимым и не рекомендуется для постоянного использования.

Вариант 3. Максимальная скорость с дополнительным блоком питания

Этот вариант является оптимальным для LiFePO4 аккумуляторов, например от бренда Trinix, емкостью 7-9 А·ч. Он позволяет зарядить систему с 0 до 100% за 5-6 часов:

1. Установите в корпус ППК дополнительный блок питания (PSU25-15). Места в корпусе NOVA M хватает для размещения двух блоков на боку.
2. Выход нового БП подключите исключительно к входу питания Charge BOOSTER.
3. Провода зарядки от платы ППК подсоедините к входу модуля.
4. Включите переключатель №4 на модуле (+1800 мА).
5. Соедините выход модуля с клеммами LiFePO4 аккумулятора.

Результат. Суммарный ток заряда составит 2250 мА. Вся мощность дополнительного БП пойдет на зарядку. Это обеспечивает полную автономность даже при графиках отключений 4/4.

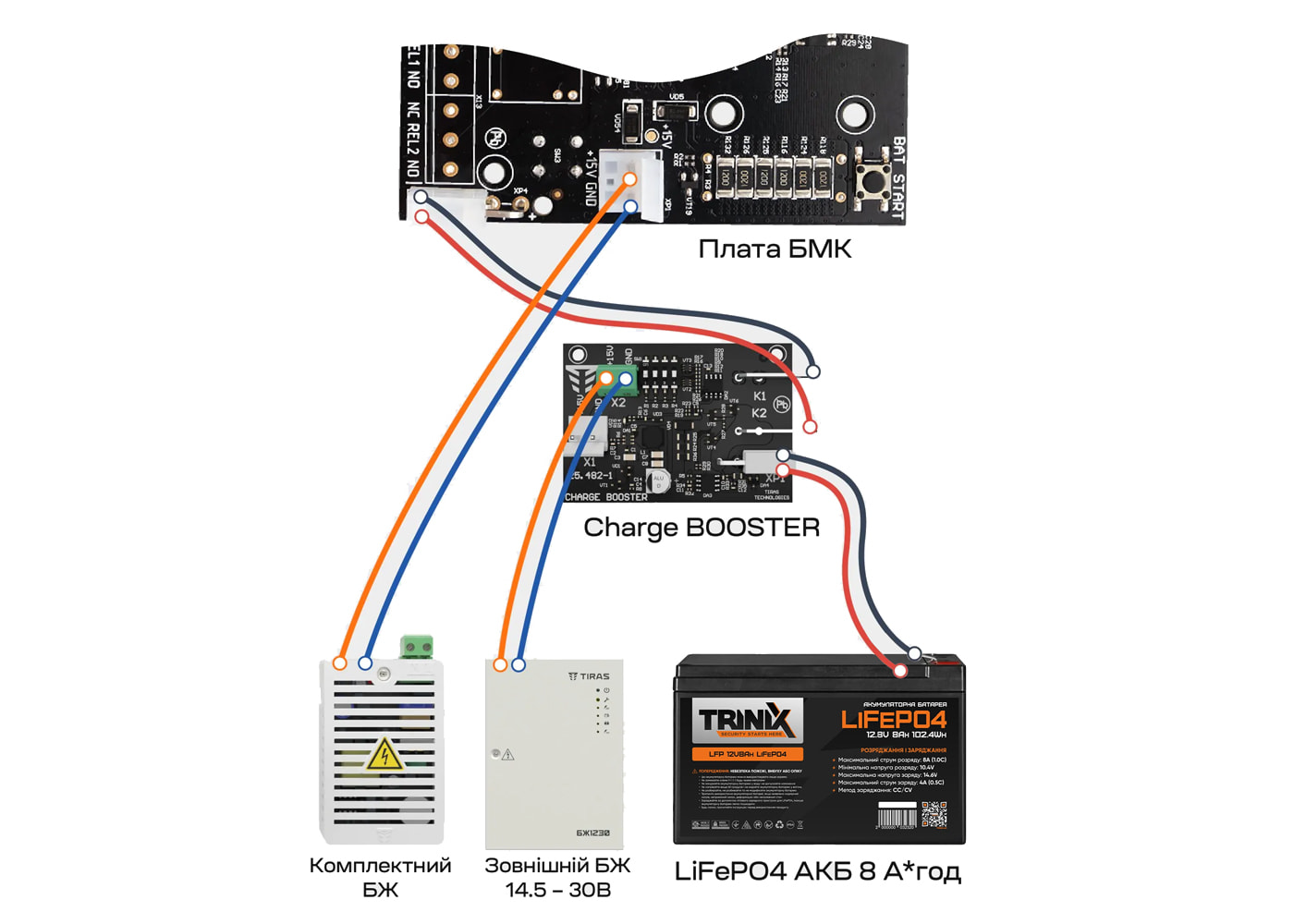

Вариант 4. Использование внешнего источника питания

Этот метод актуален, если на объекте уже установлены сторонние бесперебойники или блоки питания:

1. Убедитесь, что внешний блок питания выдает напряжение в диапазоне 14.5-30 В.
2. Проложите кабель от внешнего БП к корпусу централи.
3. Подключите питание к входным клеммам Charge BOOSTER.
4. Выберите положение переключателя (от 1 до 4) в зависимости от мощности внешнего блока.

Результат. Это дает гибкость в выборе оборудования. Вы можете увеличить ток заряда без использования фирменных блоков питания Tiras, используя имеющиеся ресурсы объекта.

Важные предостережения

Не все аккумуляторы можно ускорять. Категорически не рекомендуется использовать Charge BOOSTER с малыми AGM-аккумуляторами емкостью 1.2 или 2.2 А·ч (которые стоят в датчиках или малых централях).

Для таких батарей оптимальный ток заряда составляет 200-220 мА. Любое увеличение тока приведет к перегреву, деформации корпуса и мгновенной потере емкости. Используйте бустер только для батарей емкостью от 7 А·ч и выше.

Помните, что для работы с LiFePO4 аккумуляторами необходимо обновить прошивку ППК Orion NOVA. Поддержка реализована в версиях платы HW2 (прошивка 2.7.8 и выше) и HW3 (прошивка 3.8.3 и выше).

Выводы

Charge BOOSTER – это действенный инструмент для адаптации охранной системы к условиям нестабильного электроснабжения. Он не просто добавляет ток, а позволяет управлять процессом энергообеспечения.

Для достижения наилучшего результата стоит отказаться от устаревших свинцовых батарей. Комбинация модуля бустера, дополнительного блока питания и качественного LiFePO4 аккумулятора гарантирует, что объект останется под охраной даже в самую сложную зиму.

Чтобы реализовать такую схему на практике, важно использовать проверенные компоненты. Приобрести Tiras Charge BOOSTER, надежные аккумуляторные батареи Trinix и другое охранное оборудование можно в магазине Triniti-SB. Эксперты компании помогут подобрать правильную конфигурацию резервного питания для конкретного объекта.
