Организация кабельных трасс и защита оборудования требуют специализированного обустройства. Профессиональный коммутационный шкаф обеспечивает компактное размещение устройств в едином месте. Это упрощает обслуживание сети и повышает безопасность всей системы.
Коммутационные и телекоммуникационные шкафы для серверного, сетевого и охранного оборудования
Основой любой инфраструктуры является упорядоченность устройств. Телекоммуникационный шкаф защищает оборудование от пыли, несанкционированного доступа и перегрева. Внутри размещают коммутаторы, патч-панели, источники бесперебойного питания, регистраторы видеонаблюдения и централи систем сигнализации.
Надежную изоляцию чувствительных узлов на промежуточных этажах или в коридорах дает специальный коммутационный ящик. Такая серверная или телекоммуникационная конструкция позволяет удобно подводить кабель, расключать линии и фиксировать системы кабельного монтажа. Это предотвращает случайные обрывы связи и существенно ускоряет поиск неисправностей во время планового технического осмотра.

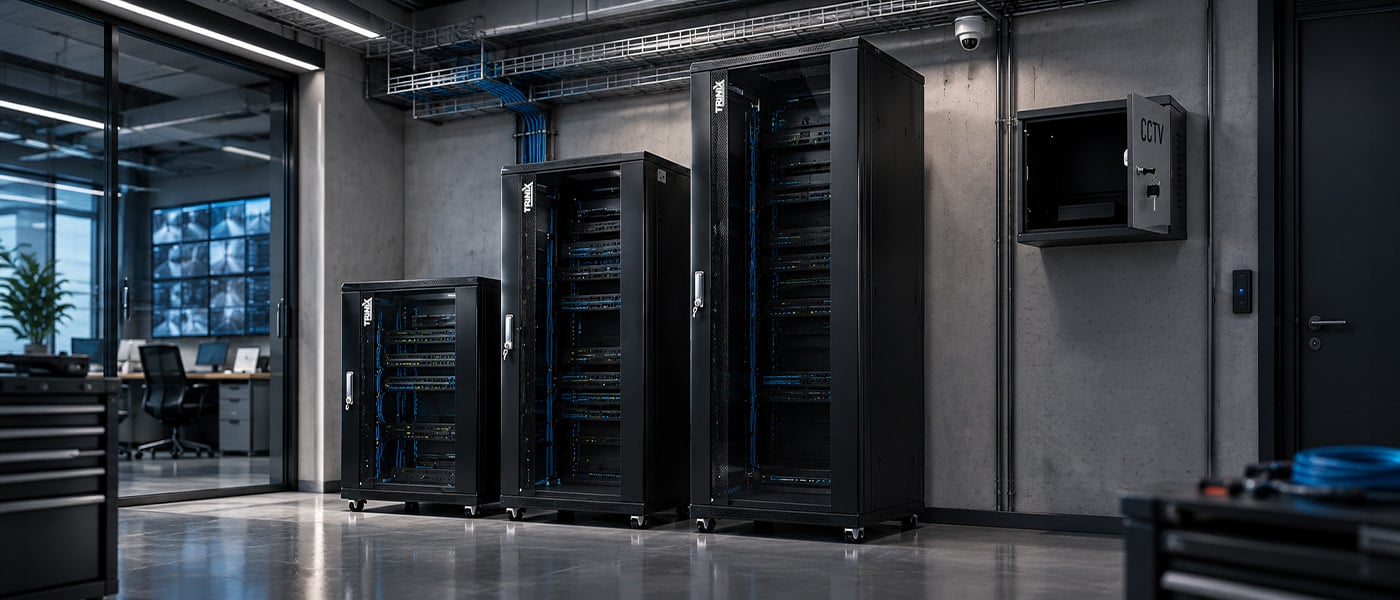

Настенные и напольные модели, высота в юнитах и основные технические параметры
Для небольших объектов обычно выбирают компактные конструкции. Например, настенная модель рассчитана на нагрузку от 40 до 80 кг. Когда же количество устройств велико, применяется напольный металлический шкаф, способный выдержать от 400 до 1500 кг веса.
Телекоммуникационные шкафы изготавливают по четким техническим параметрам:
- Высота в юнитах. Внутреннее пространство измеряется в монтажных единицах. Один юнит (U) равен 1,75 дюйма или 44,45 мм, а сами изделия бывают высотой от 6U до 42U.
- Ширина и глубина. Стандартом посадочных мест остается ширина 19 дюймов. Внешняя глубина варьируется от 350 мм до 1000 мм для разного формата корпусов.
- Типы дверей. Стеклянная дверца позволяет визуально контролировать состояние индикаторов, сплошная металлическая защищает от взлома, а перфорированная облегчает естественную циркуляцию воздуха.
- Системы охлаждения. Для активного теплоотвода монтируется вентиляция с вентиляторными блоками и термостатами.
- Внутреннее оснащение. Внутри размещена монтажная стойка, дополнительная полка для нестандартных блоков и кабельные организаторы.
- Кабельные вводы. Отверстия с заглушками в крыше и днище облегчают монтаж и защищают от попадания пыли.
Производители рассчитывают толщину стали в соответствии с конкретными условиями эксплуатации. Это гарантирует прочность всего шкафа даже в случае полной загрузки тяжелым оборудованием.
Как выбрать шкаф по формату оборудования, запасу места, условиям доступа, охлаждению и организации кабелей
Подбор начинают с точного расчета объема устройств. Если стандартный PoE-коммутатор имеет высоту 1U, а источник питания 2U, суммарный размер составляет 3U. Всегда оставляют резерв минимум 20–30% для будущего расширения, поэтому для такой системы лучше заказать корпус на 6U или 9U.
Глубину подбирают с запасом 10–15 см к габаритам самого глубокого корпуса. Для устройств глубиной 25 см подойдет каркас 400 мм. Для полноразмерных серверов глубиной 70 см нужна модель на 900–1000 мм, иначе сами блоки, их крепления и подключенные кабели просто не поместятся.
В открытых зонах используют глухие металлические двери с замком с трехточечным запиранием. В закрытых серверных ставят перфорированные панели для свободного обдува. Встроенный термостат включает кулеры только при достижении +30°C, что экономит ресурс систем.
Организацию кабелей планируют в зависимости от типа и количества линий. Горизонтальные организаторы выбирают для упорядочивания патч-кордов непосредственно между патч-панелями и сетевым оборудованием. Вертикальные подходят для напольных шкафов большой вместимости, где нужно спустить пучки кабелей вдоль боковых монтажных реек. Это снимает механическую нагрузку с разъемов и обеспечивает стабильную сеть.
Покупка коммутационного шкафа в Triniti-SB: цены, комплектация, гарантия и доставка по Украине
В нашем каталоге Triniti-SB представлен большой выбор моделей для объектов любой сложности. Прямые поставки от производителей и официальная гарантия позволяют розничным и оптовым покупателям купить телекоммуникационные шкафы без переплат. Актуальная цена указана в карточках товаров, а быстрая доставка осуществляется в любой уголок, где работает почтовая служба, ведь территория обслуживания — вся Украина.
Правильный выбор конструкции гарантирует порядок в сети и защиту устройств. Удобная разводка линий и надежное размещение систем продлевают срок службы каждого узла.
