Комплект голосового та екстреного оповіщення CMX та Arton Air Alert з підсилювачем з Wi-Fi на 1 зону EA-120W, 6 гучномовцями та настільним мікрофоном TM-300D

Комплект голосового та екстреного оповіщення CMX та Arton Air Alert з підсилювачем з Wi-Fi на 1 зону – комбіноване готове рішення для автоматичної трансляції державних сигналів цивільного захисту, фонової музики та оперативних мовних оголошень. Система побудована на базі інтелектуального блоку автоматичного сповіщення УКІМО Артон Air Alert Ethernet, настільного мікшуючого підсилювача потужністю 120 Вт із підтримкою Wi-Fi/Bluetooth, настільного мікрофона з гнучкою стійкою та комбінованого набору з 6 гучномовців, що включає всепогодні вуличні моделі із сертифікацією пожежної безпеки EN54-24.

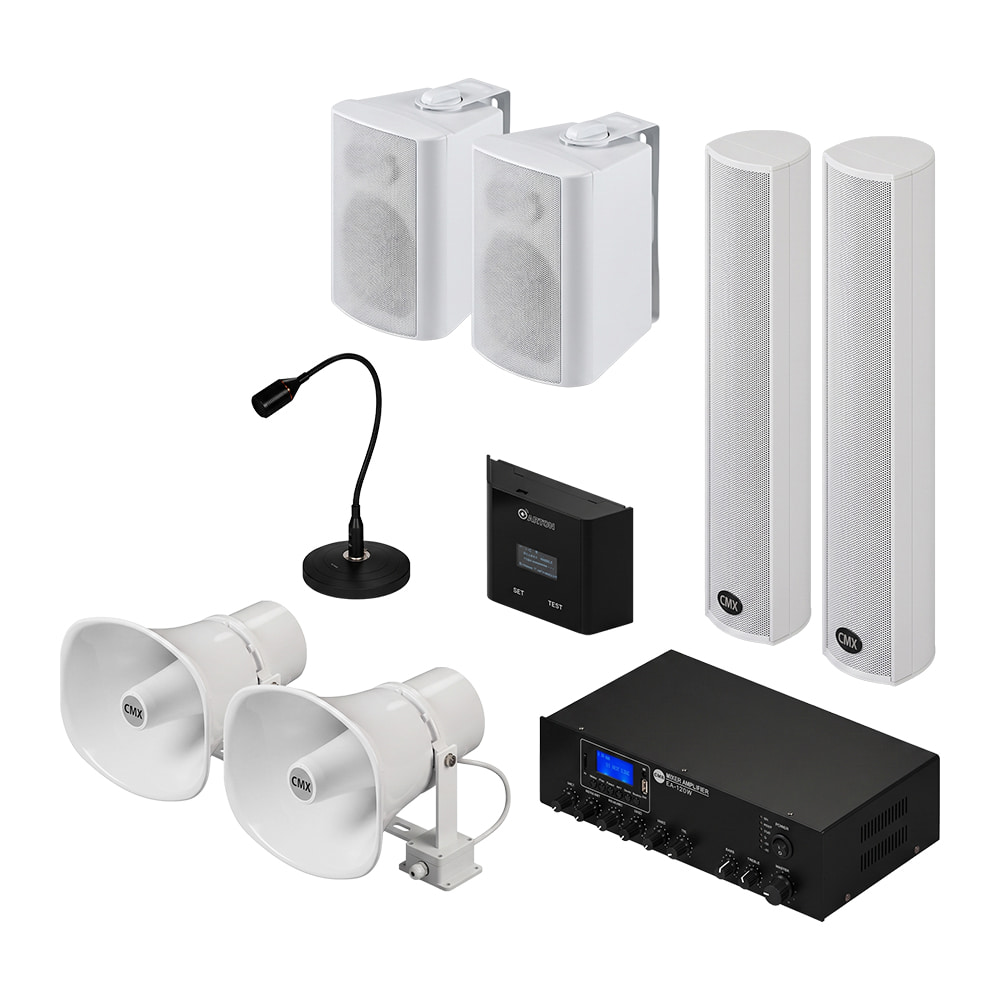

До комплекту входять:

1. Устатковання керування та індикації мовленнєвого оповіщування УКІМО Артон Air Alert Ethernet – 1 шт.
2. Настільний мікшуючий підсилювач CMX EA-120W (1 зона, Wi-Fi, 120 Вт) – 1 шт.
3. Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24) (30 Вт, 100 В) – 2 шт.
4. Вуличний гучномовець колонного типу CMX CLSK-40CAEN (EN54-24) (40 Вт, 100 В) – 2 шт.
5. Настінний гучномовець CMX WSK-420CSW White (20 Вт, 100 В / 8 Ом) – 2 шт.
6. Настільний динамічний мікрофон CMX TM-300D – 1 шт.

Застосування

Комплект призначений для організації повнофункціональних систем фонового озвучування, диспетчерського мовного мовлення та екстреного автоматичного оповіщення при надзвичайних ситуаціях будь-якого типу (повітряна чи артилерійська тривога, загроза вуличних боїв, хімічна чи радіаційна небезпека, пожежна тривога). Комплект ідеально підходить для навчальних закладів (шкіл, коледжів, університетів), промислових підприємств, заводів, складських комплексів, торгових центрів, адміністративних будівель, готелів та об'єктів інфраструктури. Наявність всепогодних вуличних гучномовців із протипожежним виконанням дозволяє забезпечити надійне та чітке сповіщення як внутрішніх приміщень, так і відкритих прилеглих територій.

Принцип роботи

Головним джерелом сигналів надзвичайного інформування є блок Артон Air Alert Ethernet. Пристрій отримує оперативні тривожні дані через Ethernet/Wi-Fi або резервний GSM/GPRS-модем на дві SIM-карти. При виникненні небезпеки блок автоматично генерує відповідне голосове повідомлення або сигнал тривоги та подає його на лінійний вхід підсилювача CMX EA-120W через аудіоізолятор.

Під час відтворення екстреного сповіщення підсилювач автоматично приглушує фоновий аудіопотік (музику з Wi-Fi, Bluetooth, FM-радіо або USB/SD-карт) та транслює тривожний сигнал на всі підключені гучномовці на максимальній потужності. Після скасування тривоги відтворення фонової музики відновлюється у звичайному режимі.

Для оперативних оголошень черговим персоналом використовується настільний мікрофон CMX TM-300D. Підключення до входу Mic1 із функцією VOX гарантує автоматичний пріоритет мовлення оператора над фоновою музичною трансляцією.

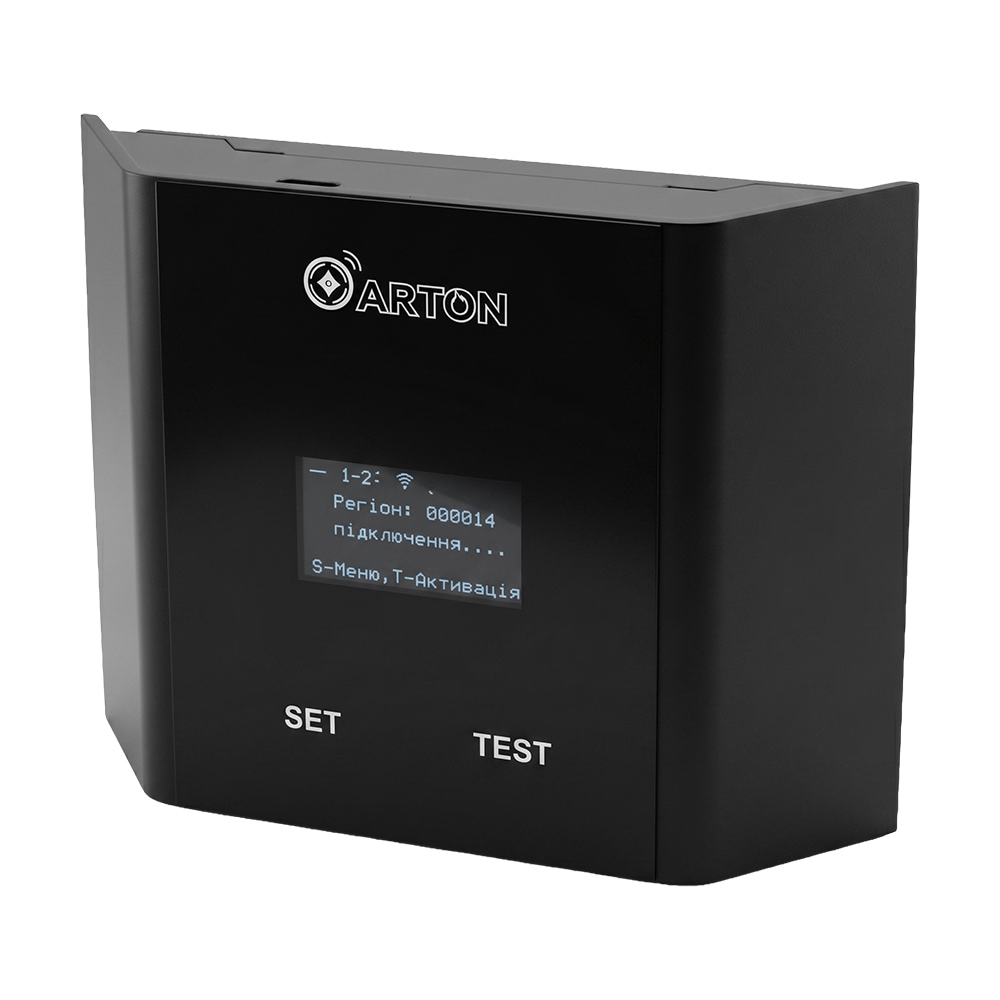

УКІМО Артон Air Alert Ethernet

Устатковання керування та індикації мовленнєвого оповіщування УКІМО Артон Air Alert Ethernet призначений для відтворення та видачі сигналу управління голосових повідомлень про повітряну або артилерійську небезпеку. Відповідає вимогам ДСТУ EN 54-16.

Ключові властивості

• Устатковання керування та індикації мовленнєвого оповіщування УКІМО для відтворення та видачі сигналу управління голосових повідомлень про повітряну або артилерійську небезпеку.
• Сумісний з приладом голосового оповіщення типу Vellez та IPA Audio.
• Пристрій використовує GSM/GPRS модем на дві SIM-карти з зовнішньою антенною для бездротового підключення до мережі інтернет.
• Підтримує інтерфейс USB Туре С.
• Можливість відтворення власних повідомлень з карти MicroSD із заздалегідь записаними фразами.
• Вбудований слот для MicroSD від 512 Мб до 32 ГБ.
• Пристрій відповідає вимогам ДСТУ EN 54-16.
• Вбудований OLED-дисплей для індикації стану роботи.
• Пристрій має можливість підключення до зовнішніх колонок оповіщення.

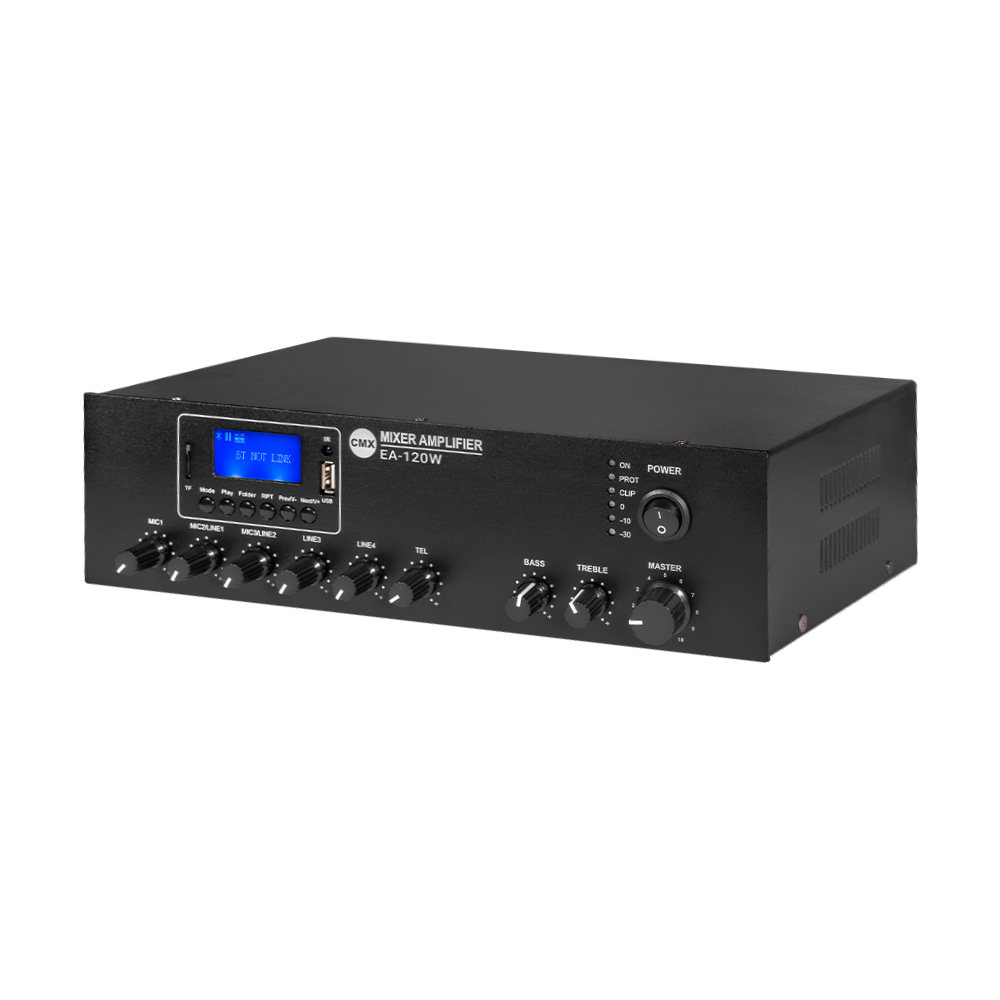

Настільний мікшуючий підсилювач CMX EA-120W

Настільний мікшуючий підсилювач CMX EA-120W з WiFi, з вихідною потужністю 120 Вт і підтримкою потокового мовлення через Bluetooth і WiFi. Вбудований медіаплеєр з MP3/USB/FM-тюнером/Bluetooth, слот для SD-карти. Підтримує віддалене керування через застосунок WiFi Legacy Player на смартфоні. Вихід на гучномовець 100В/70В/4-8-16 Ом.

Ключові властивості

• Мікшуючий WiFi-підсилювач для потокової інтернет-трансляції.
• Номінальна вихідна потужність 120 Вт.
• Модуль WiFi, завдяки якому можна керувати пристроєм зі смартфона на базі Android або iOS (безкоштовний застосунок WiFi Legacy Player), сумісний з безкоштовними програмами для потокової передачі музики та подкастів безпосередньо з мережі WiFi.
• Вихід на гучномовець 100 В чи 70 В та 4-8-16 Ом.
• Вхід Mic1 балансний XLR з dip-перемикачем фантомного живлення та найвищого пріоритету VOX; мікрофонні/лінійні входи 2-3 з перемикачем з небалансним роз’ємом 6.3 мм jack; лінійні 1-2 входи RCA і один лінійний вихід RCA; вхід телефонної лінії з вторинним пріоритетом та MOH (Music on Hold – музика на утриманні).
• MP3-плеєр з USB/SD-входом на передній панелі, ІЧ-пульт керування для MP3-плеєра, FM-радіо та Bluetooth.
• Підтримка декількох мобільних пристроїв для дистанційного керування через WiFi, а також дистанційного керування декількома WiFi-підсилювачами з одного мобільного телефону.
• Порт LAN і WPS для скидання адреси WiFi.
• Регулятор гучності для мікрофонів Mic1-3, ліній 1-2, телефонної лінії, басів/високих частот і регулятор загальної гучності.
• Світлодіодні індикатори живлення, кліпу, захисту і сигналу.
• Повний захист: від перевантаження, короткого замикання, кліпінгу та перегріву.
• Живлення від мережі змінного струму 230 В або постійного струму 24 В.
• Підходить для настільного монтажу.

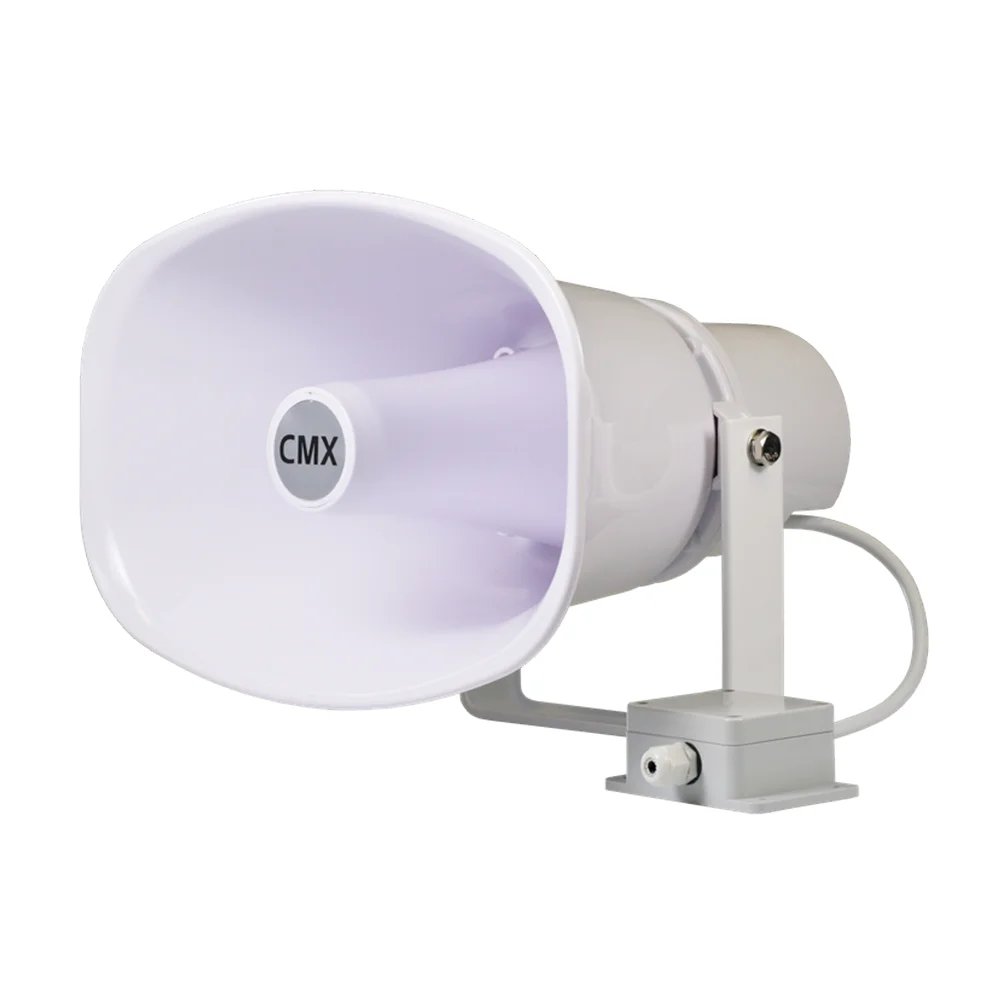

Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24)

Вуличний рупорний гучномовець CMX HSK-30TSEN (EN54-24). Номінальна вихідна потужність 30 Вт/15 Вт/7.5 Вт, опір 8 Ом. Гучномовець сертифікований за стандартом EN54-24, звіт про випробування CNBOP 1438-CPR-0840. Розподільча коробка з керамічним роз'ємом, вогнестійким кабелем 95°C і термозапобіжником. Корпус з пластику ABS, кронштейн з нержавіючої сталі білого кольору (в комплекті). Ступінь захисту IР66.

Ключові властивості

• Номінальна вихідна потужність 30-15-7.5 Вт.
• Номінальна вхідна напруга 70 або 100 В.
• Чутливість (@1W/m) 110 дБ.
• Ефективно відтворений діапазон частот від 400 до 8000 Гц.
• Ступінь захисту IР66.
• Матеріал корпусу пластик ABS, кронштейн нержавіюча сталь.
• Габаритні розміри 285 / 290 / 210 мм, вага 2 кг.
• Простий та безпечний монтаж забезпечує металевий кронштейн з комплекту.

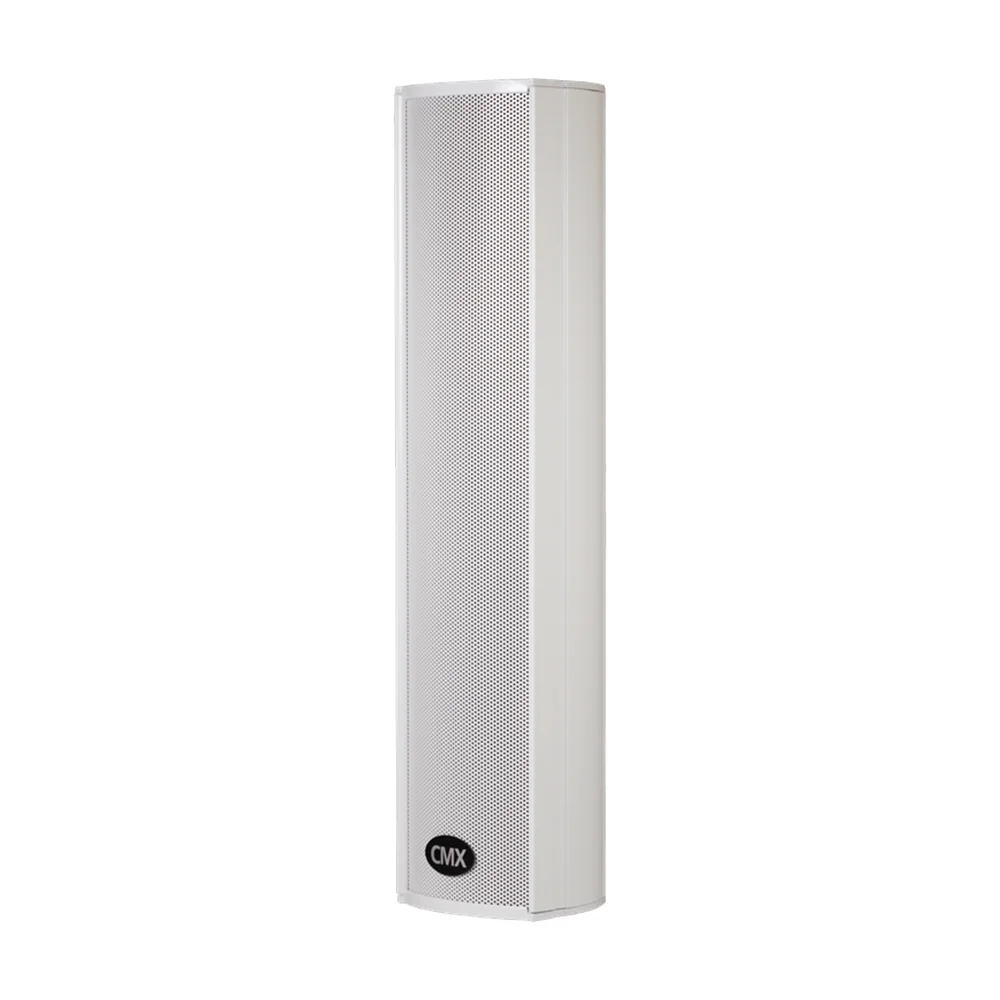

Вуличний гучномовець CMX CLSK-40CAEN (EN54-24)

Вуличний гучномовець колонного типу CMX CLSK-40CAEN – акустична система з трансформатором для використання в громадських місця, з номінальною вихідною потужністю 40-20 Вт на 100 В. Відповідає стандартам EN54-24. Оснащений керамічним коннектором, протипожежним корпусом, вогнестійким кабелем (95°C) та термозапобіжником. Гучномовець з чотирьох 3" + 1" двосмугових динаміків. Корпус з алюмінієвого сплаву білого кольору, нержавіючий кронштейн з металу. Рівень захисту IP66.

Ключові властивості

• Номінальна вихідна потужність 40-20 Вт.
• Номінальна вхідна напруга 100 В.
• Чутливість (@1W/m) 92 дБ.
• Ефективно відтворений діапазон частот від 150 до 18000 Гц.
• Ступінь захисту IР66.
• Матеріал корпусу алюмінієвий сплав, кронштейн нержавіючий метал.
• Габаритні розміри 476 / 97 / 86 мм, вага 3 кг.
• Швидкий монтаж забезпечує металевий кронштейн з комплекту.

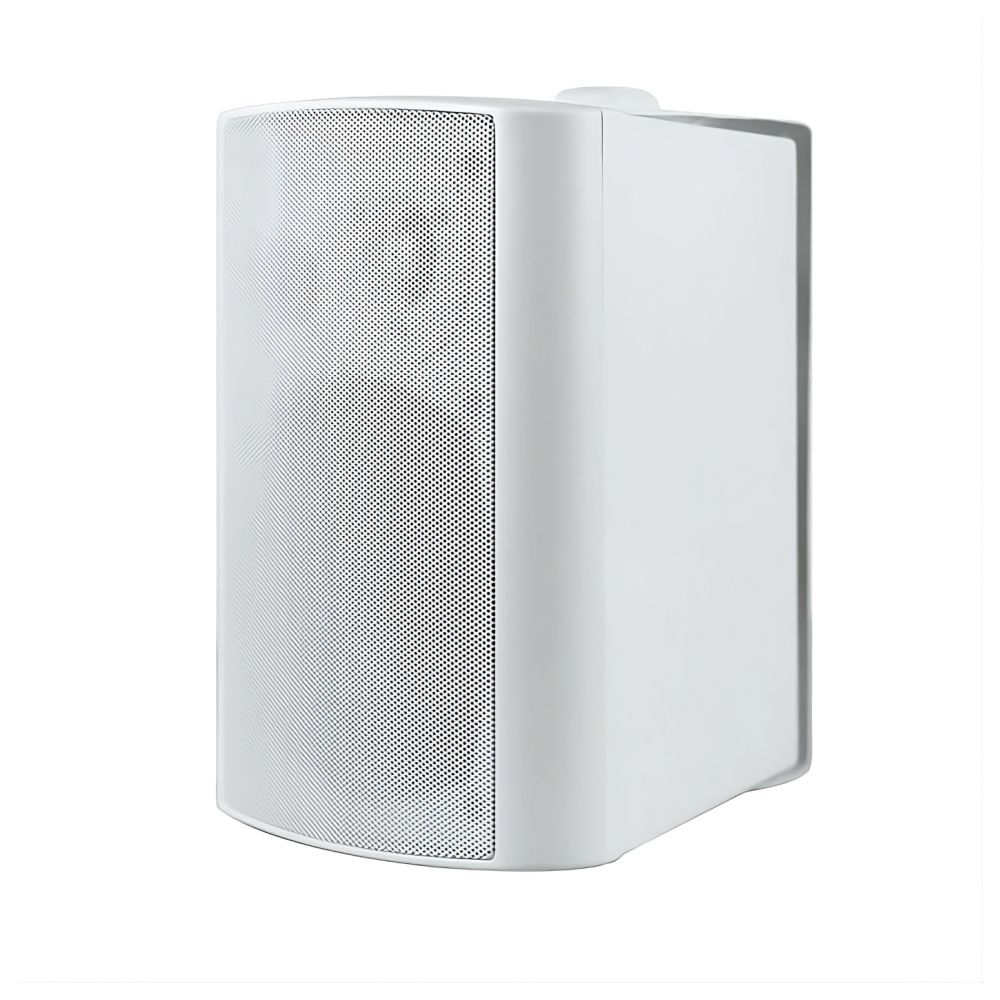

Настінний гучномовець CMX WSK-420CSW White

Настінний гучномовець CMX WSK-420CSW з трансформатором. Двосмуговий, 4-дюймовий НЧ-динамік і 1-дюймовий ВЧ-динамік з майлару, вихідна потужність 2.5-5-10-20 Вт і 8 Ом, лінійний вхід 100 В/70 В.

Ключові властивості

• Динамік настінний, двосмуговий: 4-дюймовий НЧ-динамік і 1-дюймовий майларовий ВЧ-динамік.
• Вихідна потужність 20-10-5-2.5 Вт і 8 Ом.
• Лінійний вхід 100 В або 70 В і 8 Ом.
• Чутливість (@1W/m) 88±3 дБ.
• Діапазон робочих частот 100-20000 Гц.
• Матеріал: корпус з АBS-пластику та металева решітка білого кольору.
• Швидке встановлення за допомогою нержавіючого монтажного кронштейна, що входить до комплекту.

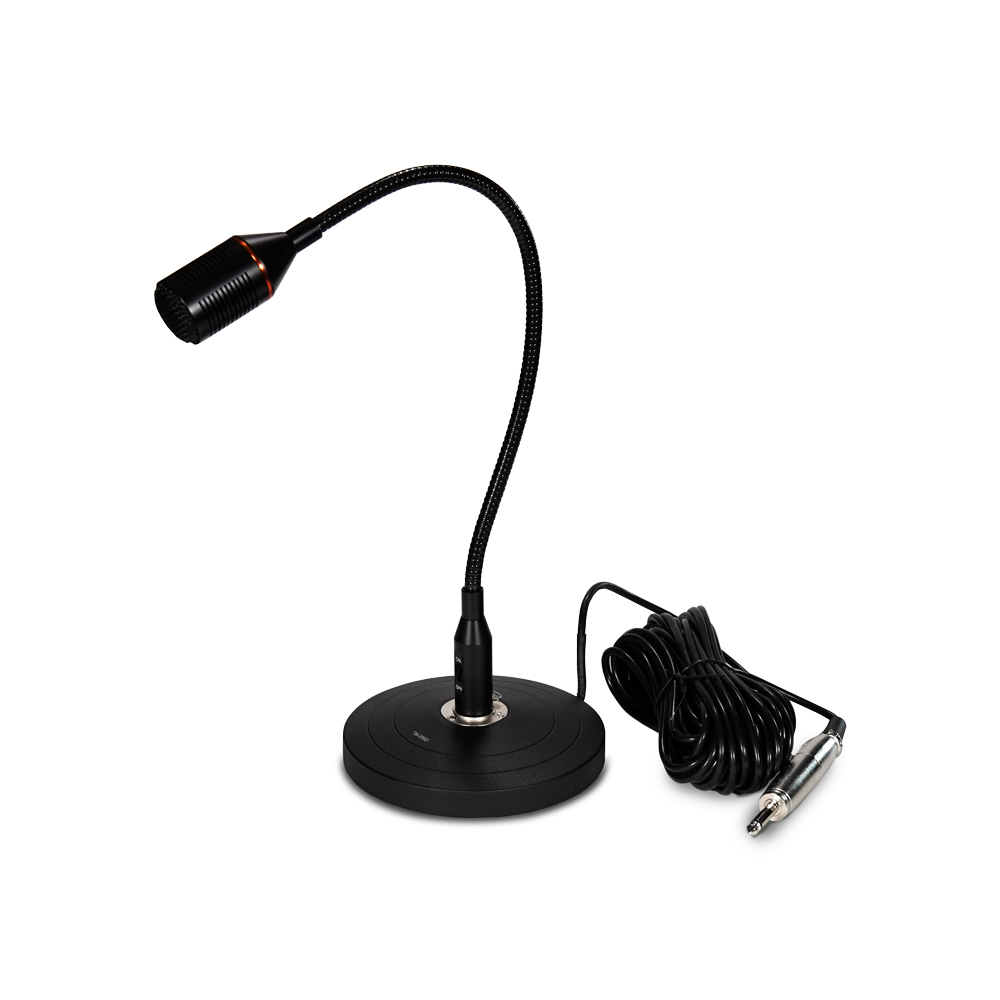

Настільний динамічний мікрофон CMX TM-300D

Настільний динамічний мікрофон CMX TM-300D оснащений гнучкою стійкою «гусяча шия» довжиною 483 мм, круговим світлодіодним індиктором та системою пригнічення зворотного зв’язку. Пристрій має частотний діапазон 60 Гц-16 кГц, чутливість -52 дБ, вихідний опір 600 Ом і забезпечує чітке захоплення голосу на відстані від 30 до 60 см з мінімальними спотвореннями. Комплектується 5-метровим балансним кабелем з роз’ємом Jack 6.3 мм.

Ключові властивості

• Динамічний мікрофон із кардіоїдною діаграмою спрямованості та високою чутливістю -52 дБ.
• Забезпечує чітку трансляцію голосу з мінімальними спотвореннями та пригніченням зворотного зв'язку.
• Дальність захоплення голосу становить від 30 до 60 см.
• Круговий світлодіодний індикатор активності.
• Широкий частотний діапазон: 60 Гц-16 кГц, вихідний опір 600 Ом.
• Оснащений збалансованим роз'ємом XLR.
• Гнучка ніжка «гусяча шия» довжиною 483 мм для зручного налаштування положення.
• До комплекту входить 5-метровий балансний мікрофонний кабель зі штекером 6.3 мм Jack.

Особливості монтажу та підключення

Монтаж та комутація системи виконуються за наступною схемою:

• Підсилювач CMX EA-120W розміщується на робочому столі або полиці поруч із джерелом живлення 220 В AC (або резервним 24 В DC).
• Пристрій УКІМО Артон Air Alert Ethernet підключається до мережі через Ethernet/Wi-Fi та до підсилювача CMX EA-120W через аудіоізолятор (кабелем 3.5 мм mini-jack – RCA на лінійний вхід Line In).
• Всі 6 гучномовців — всепогодні вуличні рупорні HSK-30TSEN (з сертифікатом EN54-24), всепогодні вуличні колонні CLSK-40CAEN (з сертифікатом EN54-24) та внутрішні настінні WSK-420CSW — підключаються до єдиної 100-вольтової лінії підсилювача (клемні виходи 100V та COM) паралельним способом (шлейфом).
• Вбудовані мультитапові трансформатори гучномовців дозволяють обирати необхідний режим потужності для кожного динаміка (15/30 Вт для рупорів, 20/40 Вт для колонних та 2.5/5/10/20 Вт для настінних). Це дозволяє гнучко налаштувати рівень гучності для кожної зони та гарантує, що загальне споживання лінії не перевищуватиме 120 Вт номінальної потужності підсилювача.
• Настільний мікрофон CMX TM-300D встановлюється на робочому місці оператора та підключається до входу Mic1 підсилювача.

Зверніть увагу: трансформатори комплектних гучномовців мають декілька режимів потужності (відводів). Це дозволяє точково балансувати гучність між вулицею та приміщенням і забезпечує стабільну роботу 120-ватного підсилювача з оптимальним технологічним запасом без необхідності встановлення додаткового обладнання.

Важлива примітка. Для коректного налаштування автозапуску сигналів тривоги, правильного вибору потужності на відводах трансформаторів гучномовців та налаштування мережевих параметрів рекомендовано залучати кваліфікованих фахівців з монтажу систем оповіщення.
