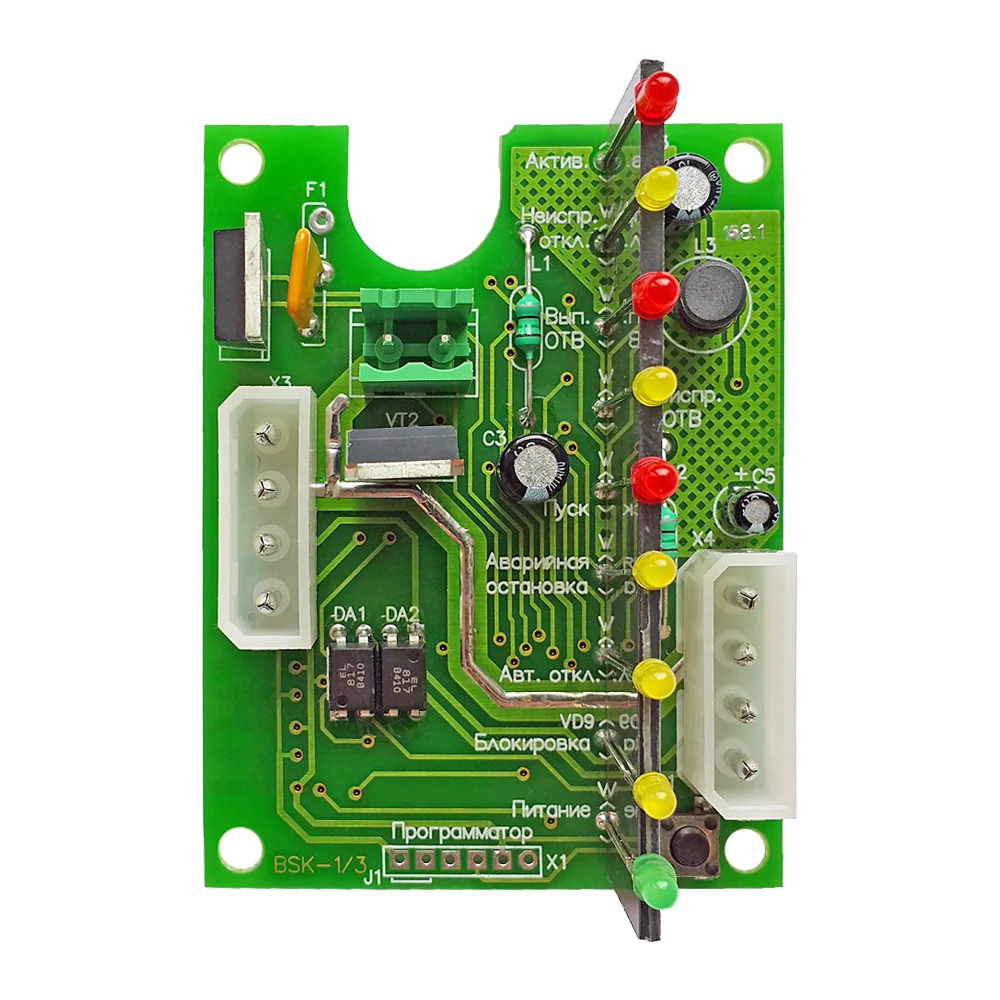

Блок силового ключа Артон БСК-1 (МЦІ42.6439.008-01)

Блок силового ключа Артон БСК-1 для використання в адресній системі «Вектор», підключається до ППКПіУ «Вектор-1».

Застосування

Блок силового ключа призначений для керування засобами автоматичної системи пожежогасіння (АСПГ) та іншою автоматикою.

Ключові властивості

• Використовується в складі ППКПіУ «Вектор-1». В приладі можуть бути встановлені до 16 блоків силового ключа (БСК), запрограмованих як ключі АСПГ (напрямки «А» та «В») до 8 шт. в кожному.
• Кожен напрямок має окремий інтерфейс з блоком центрального процесора. В кожному напрямку АСПГ БСК можуть працювати автономно або каскадно.
• Кожен силовий ключ (СК) може бути запрограмований як ключ, що безпосередньо не відноситься до АСПГ, тобто просто силовий ключ, і може бути застосований для увімкнення індикаторів, сповіщувачів, клапанів та іншої автоматики.
• Напруга комутації 30 В; струм комутації (обмежений апаратно): на час до 5-и секунд 3.5 А, довго (постійно) 1 А.
• Струм контролю ланцюгів навантаження 10 мА.
• Критерій обриву в ланцюзі керування режимах АСПТ і СК – опір шлейфа управління пожежогасінням – ШУ (кінцевий резистор) більше 390 Ом. Контроль ведеться у вимкненому стані.
• Критерій КЗ ланцюга керування режимах АСПТ і СК – опір ШУ менше 5 Ом. Контроль ведеться у вимкненому стані. В увімкненому стані спрацьовує апаратний захист з подальшою індикацією несправності.
• Опір ШУ із навантаженням (для забезпечення повного контролю) 6-180 Ом.
