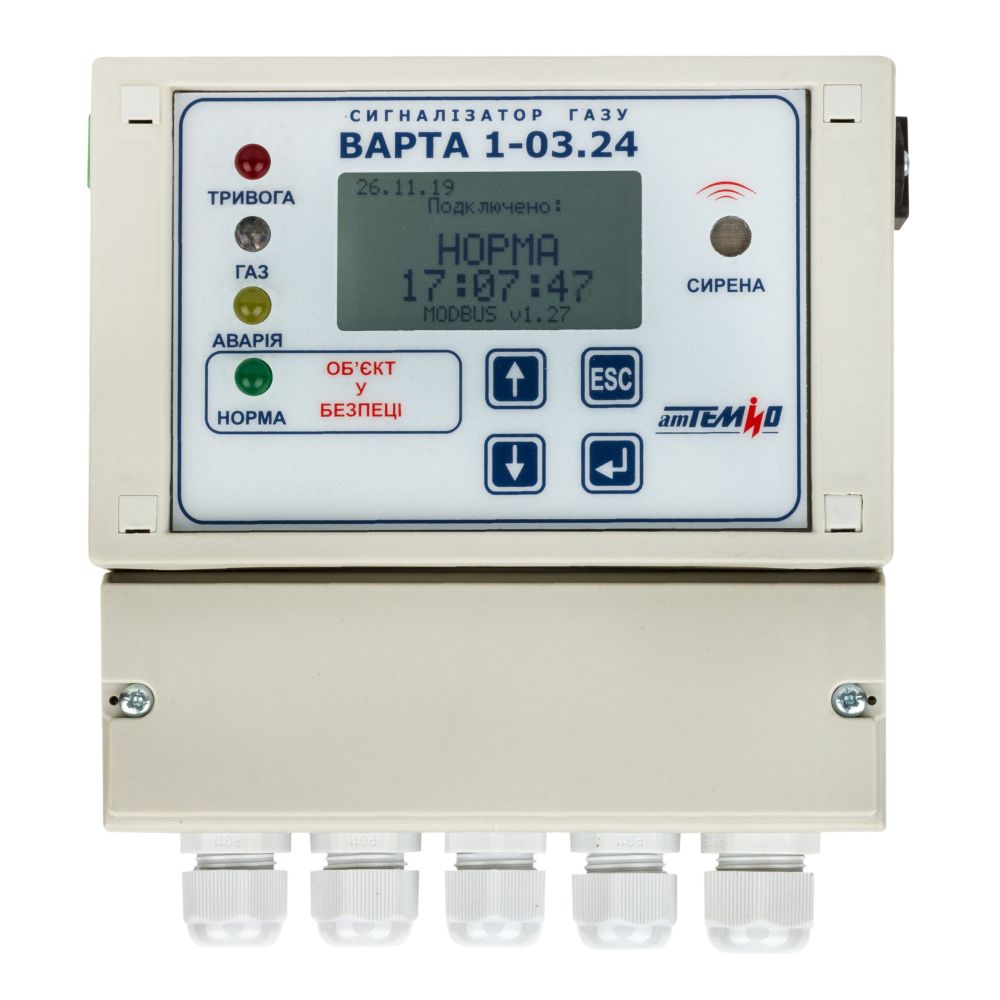

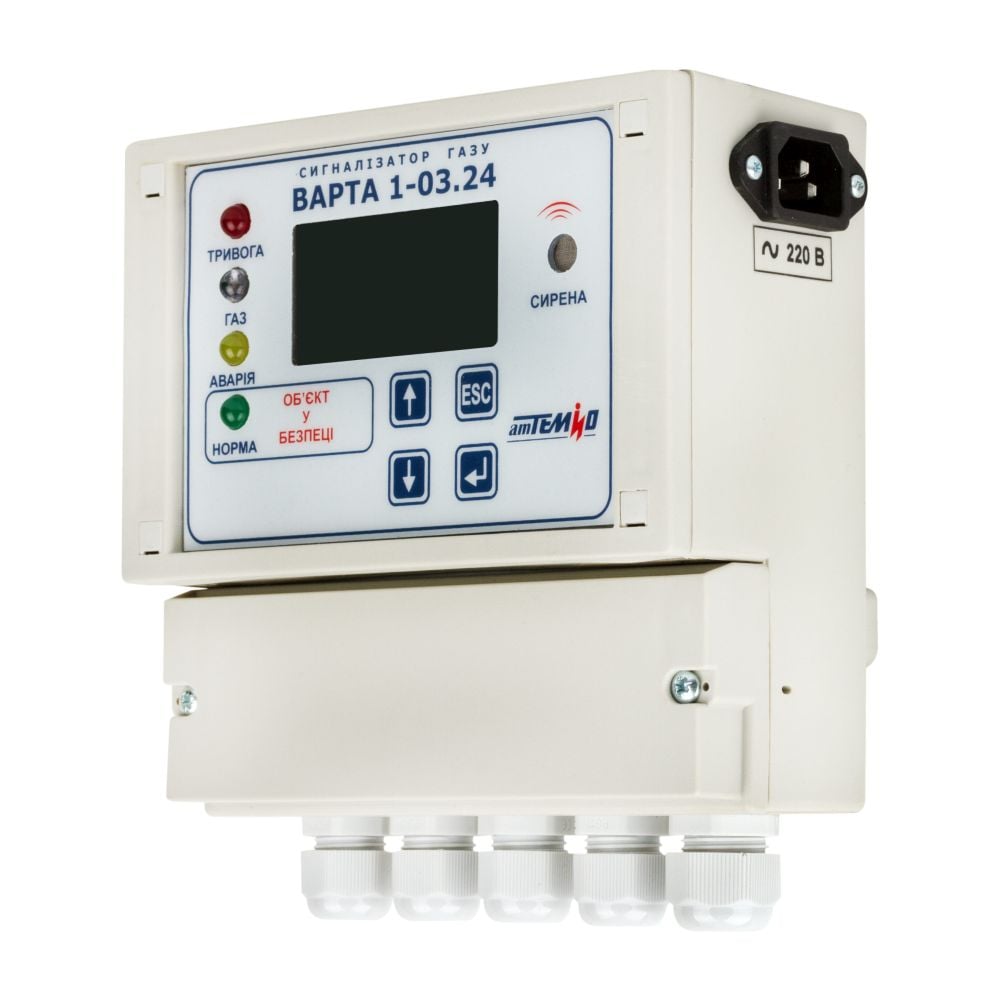

Блок керування газосигналізатора промислового Теміо ВАРТА 1-03.24П з протоколом Modbus RTU, з підключенням до 24 датчиків, з живленням 12В

Блок керування промислового газосигналізатора з протоколом Modbus RTU Теміо ВАРТА 1-03.24П з можливістю підключення до 24 виносних датчиків (давачів) на вибір, які купуються окремо: метану, пропану/бутану, горючих газів, аміаку, сірководню, оксиду вуглецю (чадного газу), діоксиду вуглецю (вуглекислого газу), температури. Оснащений світловою та звуковою сигналізацією акустичною потужністю 85 дБ, можливістю підключення зовнішніх пристроїв та комутації електричних кіл. Номінальна напруга живлення 12 В.

Застосування

Теміо ВАРТА 1-03.24П – головний елемент системи контролю витоку газу, який здійснює автоматичний та безперервний моніторинг концентрацій довибухонебезпечних газів (метану, пропану/бутану, горючих газів, аміаку, кисню, вуглекислого газу), безпечного для людини рівня чадного газу, аміаку, а також температури повітряного середовища – залежно від підключених датчиків, які слід придбати окремо, забезпечуючи своєчасне сповіщення про перевищення допустимих концентрацій. Призначений для використання в промислових і громадських об’єктах, таких як газові котельні, компресорні станції, виробничі підприємства та інші місця, де необхідний постійний контроль загазованості повітря та рівня температури.

Ключові властивості та можливості

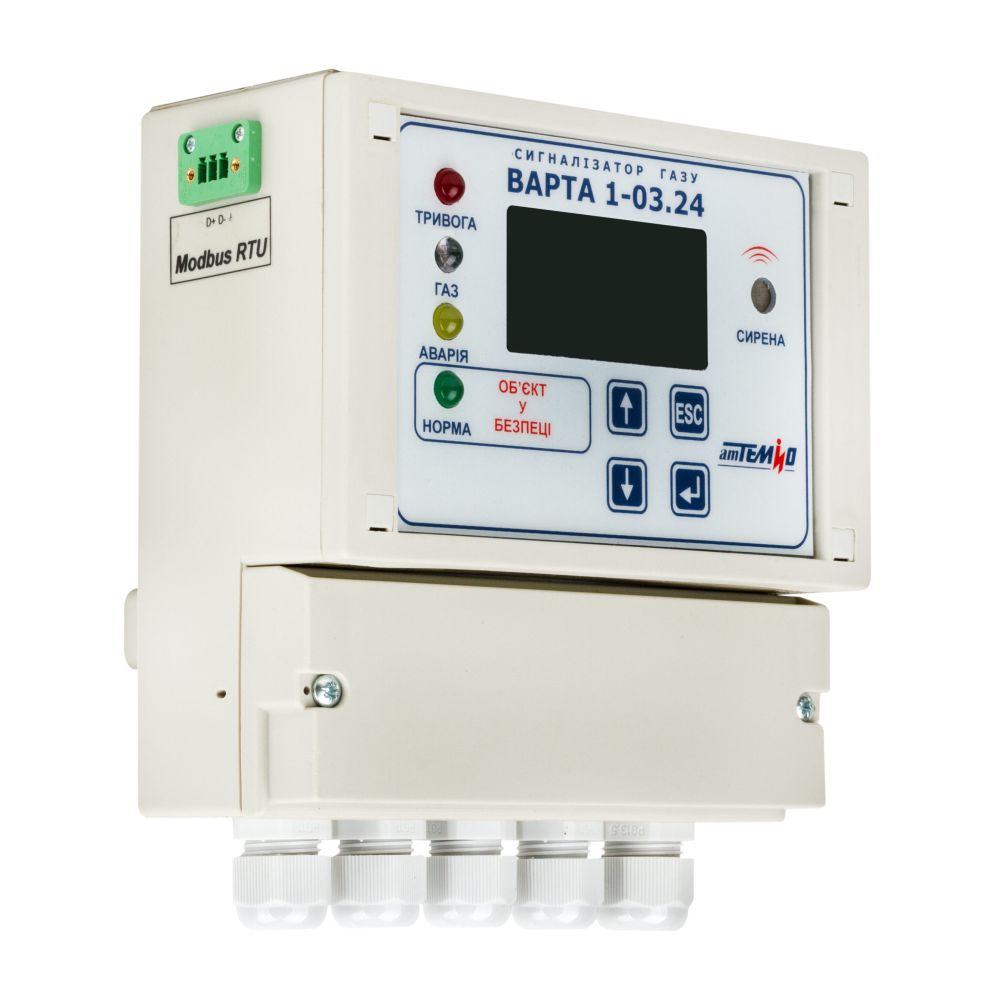

• Можливість інтеграції сигналізатора в системи контролю вищого рівня через інтерфейс RS485 (протокол Modbus RTU): пристрій передає показники концентрації газу, стан тривоги чи несправності в систему контролю.
• Підтримка підключення до 24 датчиків з цифровим виходом (метану, пропану/бутану, горючих газів, аміаку, сірководню, чадного газу, вуглекислого газу, температури) у будь-яких комбінаціях – купуються окремо.
• Світлова та звукова сигналізація. Інформація про концентрацію контрольованих газів відображається на блоці керування одночасно. Кожному датчику відповідає свій індивідуальний світлодіодний індикатор. Індикація показує також обрив кабелю, відсутність або відмову датчика. При досягненні граничної концентрації газу вмикається звуковий сигнал з рівнем звукового тиску не менше 85 дБ, а також світлова індикація для своєчасного сповіщення про небезпеку.
• Підтримує 4 режими роботи:
  • «ЧЕРГУВАННЯ» – безперервний контроль рівня газу або температури;
  • «ТРИВОГА» – активація світлової та звукової сигналізації при перевищенні порогових значень;
  • «СЕРВІС» – режим перевірки працездатності газосигналізатора, перегляд стану і подій, скидання тривожної сигналізації;
  • «НАЛАШТУВАННЯ» – налаштування датчиків, очищення архіву подій.
• Можливість переглянути останні 249 подій та їх параметри, що записані до внутрішньої пам’яті газосигналізатора.
• Два рівні порогів спрацювання сигналізації – попереджувальна (поріг 1) і тривожна (поріг 2):
  • метан: 0.5 % об. (поріг 1), 1 % об. (поріг 2);
  • пропан/бутан: 0.2 % об. (поріг 1), 0.4 % об. (поріг 2);
  • оксид вуглецю (чадний газ): 0.005 % об. (поріг 1), 0.01 % об. (поріг 2) або 20 мг/м³ (поріг 1), 100 мг/м³ (поріг 2), залежно від моделі датчика;
  • сірководень: 10 мг/м³ (поріг 1), 30 мг/м³ (поріг 2);
  • аміак: 20 мг/м³ (поріг 1), 60 мг/м³ (поріг 2) або 200 мг/м³ (поріг 1), 500 мг/м³ (поріг 2), залежно від моделі датчика;
  • пари бензину: 0.1 % об. (поріг 1), 0.2 % об. (поріг 2);
  • пари дизельного палива: 0.1 % об. (поріг 1), 0.2 % об. (поріг 2);
  • пари етилового спирту: 0.31 % об. (поріг 1), 0.62 % об. (поріг 2);
  • водень: 0.4 % об. (поріг 1), 0.8 % об. (поріг 2);
  • етилен: 0.23 % об. (поріг 1), 0.46 % об. (поріг 2);
  • бензол: 0.14 % об. (поріг 1), 0.28 % об. (поріг 2);
  • ацетон: 0.29 % об. (поріг 1), 0.58 % об. (поріг 2);
  • ацетилен: 0.23 % об. (поріг 1), 0.46 % об. (поріг 2);
  • диметиловий етер: 0.27 % об. (поріг 1), 0.54 % об. (поріг 2);
  • температура: 70 °C (пороги 1 і 2).
• Діапазон вимірювання складає 0~50 % НМЗ (нижня межа займистості) для горючих газів, 0~300 ррм для оксиду вуглецю, 0~100 ppm для сірководню, 0~1000 мг/м³ для аміаку та 0~5 % об. для діоксиду вуглецю. Похибка вимірювань горючих газів у діапазоні вимірювання за нормальних умов складає ±5 % НМЗ.
• Час спрацювання сигналізації: до 60 секунд для метану та пропану, до 120 секунд для горючих газів, до 180 секунд для аміаку та чадного газу.
• Можливість підключення зовнішніх пристроїв, канали керування: релейні виходи з напругою AC 250 В/DC 28 В, струмом до 5 А; імпульсний вихідний сигнал з номінальною напругою 12 В, піковою 20 В.
• Діапазон напруги живлення 12-14 В, потужність споживання 4.3 Вт.
• Ступінь захисту корпусу за ДСТУ EN 60529 IP54.
• Може працювати в температурному діапазоні від -20°C до +60°C, що забезпечує ефективність у різних кліматичних умовах.
• Стійкий до впливу електростатичних розрядів.
• Середнє напрацювання на відмову – не менше 60000 годин, середній термін служби пристрою складає не менше 10 років.
