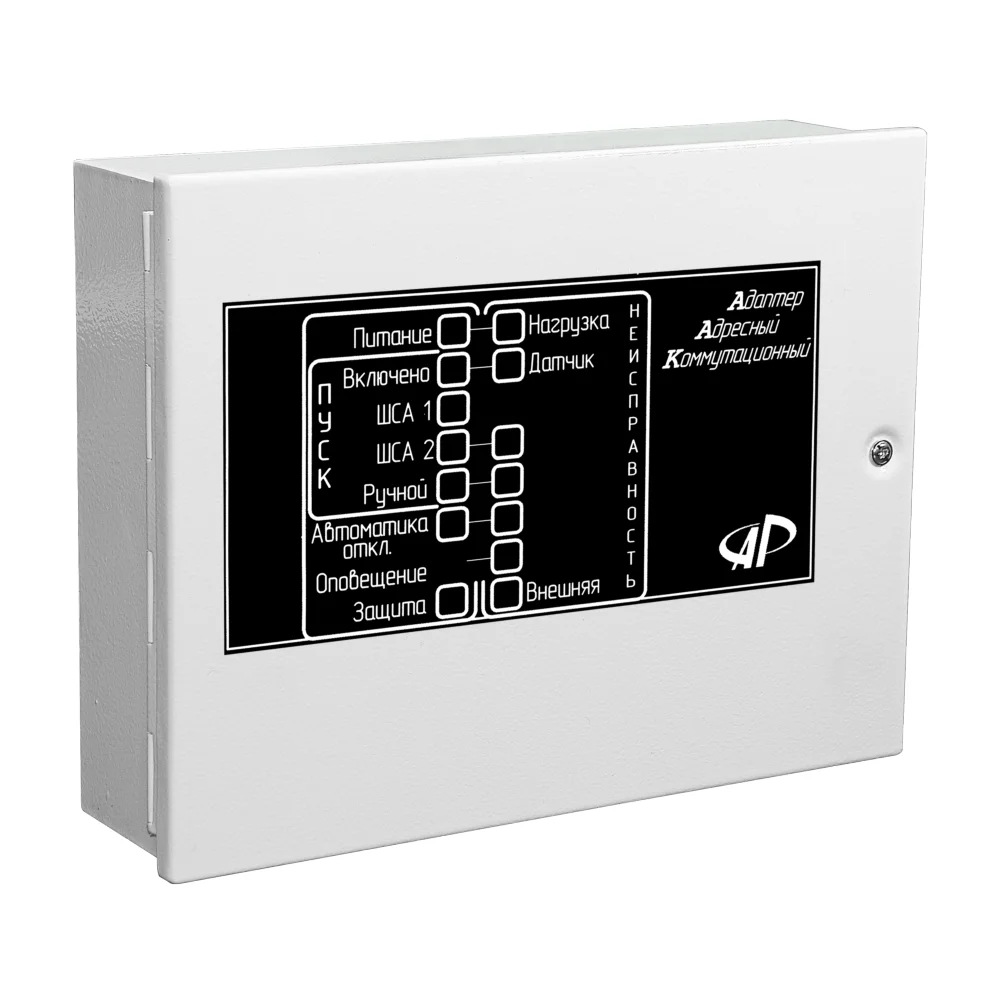

Адаптер адресний комутаційний Артон ААК-220Р

Артон ААК-220Р – адаптер адресний комутаційний, включається в шлейф сигналізації адресний (ШСА) як і інші АА, має свою адресу (одну з 32-х можливих), в один ШСА включається не більше 4-х ААК. Номінальна напруга живлення 220 В.

Застосування

Адаптер адресний комутаційний призначений для організації керування, моніторингу та диспетчеризації установками димовидалення, вентиляції, насосами, задвижками та іншою автоматикою.

Ключові властивості

• Є адресним компонентом ППКПіУ «Вектор-1».
• Включається в шлейф сигналізації адресний (ШСА) як і інші АА, має свою адресу (з 32-х можливих).
• Читає стани АА у «своєму» ШСА (паралельно з БША).
• Прилад має:
  • Входи:
    • ШСА (один або два) для підключення до ППКП і до адресних автоматичних і ручних сповіщувачів – ШС для підключення пристроїв ручного керування;
    • ШС для підключення пристроїв ручного керування;
    • ШС для підключення датчика положення (кінцевика);
    • ШС для підключення датчика «Автоматику вимкнено»;
    • ШС для підключення охоронних контактних датчиків (СОМК);
    • релейний вхід «Пуск»;
  • Виходи:
    • силовий 220В 3А або 24В 3А з контролем силового живлення і ланцюги навантаження;
    • релейний «Несправність»;
    • оповіщення з контролем навантаження.
